Configurar comunidades de protocolo de gerenciamento de rede simples (SNMP - Simple Network Management Protocol) em um switch comercial da Cisco

Objetivo

O SNMP (Simple Network Management Protocol) é um protocolo de gerenciamento de rede que ajuda a registrar, armazenar e compartilhar informações sobre os dispositivos na rede. Isso ajuda o administrador a resolver problemas de rede. Os direitos de acesso no SNMPv1 e SNMPv2 são gerenciados pela definição de comunidades. Os nomes de comunidade são chaves compartilhadas entre as estações de gerenciamento SNMP e os dispositivos.

Este documento tem como objetivo mostrar como configurar uma comunidade SNMP em um Switch Cisco Business. Pressupõe que as visualizações SNMP já foram configuradas para o dispositivo. Para obter mais informações, clique aqui. Para saber mais sobre grupos SNMP, clique aqui.

Dispositivos aplicáveis | Versão do software

• CBS250 (data sheet) |3.0.0
• CBS350 (data sheet) |3.0.0
• CBS350-2X (data sheet) |3.0.0
• CBS350-4X (data sheet) |3.0.0

Configurar a comunidade SNMP em um switch Cisco Business

Etapa 1. Inicie a sessão no utilitário baseado na Web do switch.

Etapa 2. Alterar o Modo de Exibição para Avançado.

Etapa 3. Selecione SNMP > Comunidades.

Etapa 4. Clique em Add para criar uma nova comunidade SNMP.

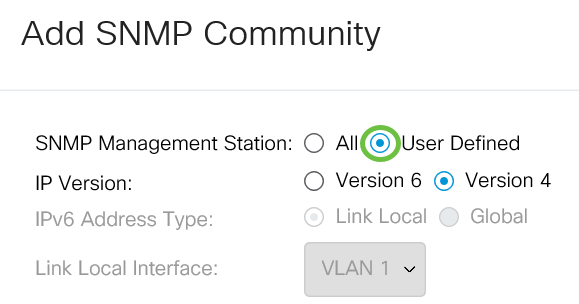

Etapa 5. Clique no botão de opção da estação de gerenciamento SNMP. As opções são:

• Todos - Essa opção fornece a qualquer dispositivo IP a capacidade de acessar a comunidade SNMP.
• Definido pelo usuário - Esta opção permite inserir manualmente o endereço IP da estação de gerenciamento.

Note: Neste exemplo, User Defined (Definido pelo usuário) é escolhido. Se All (Todos) for escolhido, vá para a Etapa 8.

Etapa 6. Clique no botão de opção da versão IP desejada. As opções são:

• Versão 6 - Escolha esta opção se o endereço IP da estação de gerenciamento for um endereço IPv6.
• Versão 4 - Escolha esta opção se o endereço IP da estação de gerenciamento for um endereço IPv4.

Note: Neste exemplo, a Versão 6 é escolhida. Se a versão 4 for escolhida, vá para a Etapa 8.

Etapa 7. Escolha o tipo de endereço IPv6. As opções são:

• Link Local - Essa opção é escolhida quando o Endereço começa com FE80, identificado exclusivamente em um único link de rede e usado para comunicação de rede local.
• Global - Essa opção é escolhida quando o endereço usado pode ser acessado de outras redes.

Note: Neste exemplo, Link Local é escolhido. Se Global for escolhido, vá para a Etapa 10.

Etapa 8. Escolha a interface através da qual o endereço é recebido na lista suspensa Link Local Interface. As opções são:

• VLAN - Essa opção usa uma rede local virtual (VLAN) como a interface através da qual o endereço é recebido. As VLANs ajudam a criar domínios de broadcast lógicos que podem abranger um único switch ou vários switches na rede.
• ISATAP - Essa opção usa o IntraSite Automatic Tunnel Addressing Protocol (ISATAP) para fornecer o encapsulamento de três maneiras: a configuração de host para roteador, de roteador para host e de host para host. Ele ajuda a fornecer túneis automáticos de IPv6 sobre IPv4. O ISATAP é um mecanismo de encapsulamento de ponto a multiponto que conecta nós de pilha dupla em uma rede IPv4 e é usado na vinculação de redes IPv4 e IPv6.

Note: Neste exemplo, a VLAN 1 é escolhida.

Etapa 9. Digite o endereço IP da estação de gerenciamento SNMP no campo IP Address.

Note: Neste exemplo, o endereço IP é fe80::200:f8ff:fe21:67cf.

Etapa 10. Digite o nome da comunidade que é usado para autenticar a estação de gerenciamento para o dispositivo no campo Community String.

Note: Neste exemplo, a string de comunidade é Test_Community.

Etapa 11. Escolha um dos botões de opção para a comunidade em questão.

• Básico - o modo básico ajuda a escolher o nível de acesso da comunidade. As opções são:
• Somente Leitura - Os usuários só têm permissão para ler.
• Leitura/gravação - Os usuários podem ler, gravar e alterar a configuração do dispositivo. No entanto, eles não poderão modificar a comunidade.
• SNMP Admin - Todos os usuários podem acessar a configuração de todos os dispositivos e modificar a comunidade.
• Avançado - Essa opção estará disponível somente se Link Local IPv6 for escolhido na Etapa 7. Ela concede direitos de acesso aos membros do grupo associados ao nome do grupo. Escolha o nome do grupo na lista suspensa Nome do grupo.

Note: Neste exemplo, Basic é escolhido.

Etapa 12. (Opcional) Marque a caixa de seleção View Name e escolha o nome da visualização SNMP na lista drop-down View Name que especifica a coleção de subárvores MIB às quais o acesso é concedido. Isso permite conceder permissões apropriadas com base na opção escolhida no modo Básico.

Note: A opção View Name não está disponível no modo SNMP Admin ou no modo Advanced. Neste exemplo, Default é escolhido.

Etapa 13. Clique em  Apply (Aplicar).

Etapa 14. (Opcional) Clique em Salvar para salvar as configurações no arquivo de configuração de inicialização.

Agora você deve ter adicionado com êxito uma comunidade ao switch.

Gerenciar comunidade SNMP

Etapa 1. Inicie a sessão no utilitário baseado na Web do switch.

Etapa 2. Alterar o Modo de Exibição para Avançado.

Etapa 3. Selecione SNMP > Comunidades.

Etapa 4. Marque a caixa de seleção da comunidade que você precisa editar e clique no botão Edit.

Etapa 5. Edite os campos desejados e clique em Aplicar.

Etapa 6. (Opcional) Para excluir as comunidades da Tabela de comunidades, marque a caixa de seleção correspondente e clique em Excluir.

Etapa 7. (Opcional) Clique em Salvar para salvar as configurações no arquivo de configuração de inicialização.

Agora você deve ter excluído com êxito uma comunidade SNMP do switch.
