Configurar um servidor PPTP (Point-to-Point Tunneling Protocol) no roteador Rv34x Series

Objetivo

O PPTP (Point-to-Point Tunneling Protocol) é um protocolo de rede usado para implementar túneis de VPN (Virtual Private Network) entre redes públicas. Os servidores PPTP também são conhecidos como servidores Virtual Private Dialup Network (VPDN). O PPTP usa um canal de controle sobre o Transmission Control Protocol (TCP) e um túnel GRE (Generic Routing Encapsulation) operando para encapsular pacotes PPP (Point-to-Point). A implementação PPTP mais comum é com as famílias de produtos Microsoft Windows e implementa níveis diferentes de autenticação e criptografia nativamente como recursos padrão da pilha PPTP do Windows. O PPTP é preferido a outros protocolos porque é mais rápido e tem a capacidade de trabalhar em dispositivos móveis.

Este artigo tem como objetivo mostrar como configurar um servidor PPTP no RV34x Series Router.

Dispositivos aplicáveis

• Série RV34x

Versão de software

• 1.0.01.16

Configurar PPTP

Etapa 1. Faça login no utilitário baseado na Web do roteador e escolha VPN > Servidor PPTP.

Etapa 2. Clique no botão de opção On PPTP Server (No PPTP Server) para habilitar o PPTP Server (Servidor PPTP).

Etapa 3. No campo Start IP Address, insira o endereço IP inicial do intervalo de endereços IP a serem atribuídos aos usuários. Esses são endereços IP reservados para usuários PPTP.

Note: Para este exemplo, 10.0.0.1 é usado.

Etapa 4. No campo End IP Address, insira o endereço IP final do intervalo de endereços IP.

Note: Para este exemplo, 10.0.0.14 é usado.

Etapa 5. No campo DNS1 IP Address, insira o endereço IP do servidor DNS.

Note: Para este exemplo, 192.168.1.150 é usado.

Etapa 6. (Opcional) No campo DNS2 IP Address, insira o endereço IP do segundo servidor DNS.

Note: Para este exemplo, 192.168.1.151 é usado.

Passo 7. Na área Autenticação de usuário, escolha um perfil no qual os usuários serão autenticados. As opções são admin ou guest.

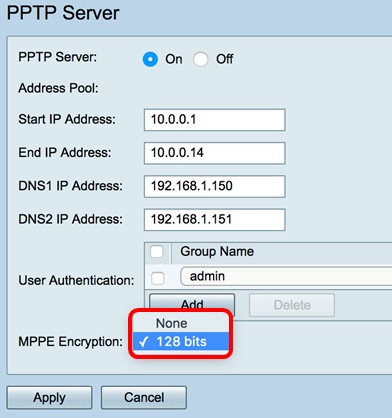

Etapa 8. Na lista suspensa Criptografia MPPE, escolha uma opção para criptografar links ponto a ponto. As opções são:

• Nenhum — Nenhuma criptografia.
• 128 bits — As chaves de criptografia Microsoft Point-to-Point Encryption (MPPE) de chave de 128 bits são suportadas.

Note: O Microsoft Point-to-Point Encryption (MPPE) não só criptografa pacotes PPP, como também usa um algoritmo de compactação para otimizar a utilização da largura de banda a fim de suportar várias conexões simultâneas. Essa opção só pode ser ativada ou desativada se você habilitar o Servidor PPTP.

Etapa 9. Clique em Apply.

Etapa 10. (Opcional) Para salvar a configuração permanentemente, vá para a página Copiar/Salvar configuração ou clique no ícone na parte superior da página.

Agora você deve ter configurado com êxito as configurações PPTP no RV34x Series Router.
