Configuração do SNMP em roteadores RV160 e RV260

Objetivo

O objetivo deste artigo é mostrar como definir as configurações do protocolo de gerenciamento de rede simples (SNMP - Simple Network Management Protocol) nos roteadores RV160 e RV260.

Introdução

O SNMP é um protocolo padrão da Internet para coletar e organizar dados em dispositivos gerenciados nas redes IP. Ele permite que os administradores de rede gerenciem, monitorem e recebam notificações de eventos críticos à medida que eles ocorrem na rede e solucionem problemas.

A estrutura SNMP consiste em três elementos; um gerenciador SNMP, um agente SNMP e uma base de informações de gerenciamento (MIB - Management Information Base). A função do gerenciador SNMP é controlar e monitorar as atividades dos hosts de rede que utilizam SNMP. O agente SNMP está dentro do software do dispositivo e auxilia na manutenção dos dados para gerenciar o sistema. Por fim, a MIB é uma área de armazenamento virtual para informações de gerenciamento de rede. Esses três se combinam para monitorar e gerenciar os dispositivos em uma rede.

Os dispositivos RV160/260 suportam a versão SNMP v1, v2c e v3. Eles atuam como agentes SNMP que respondem aos comandos SNMP dos Sistemas de Gerenciamento de Rede SNMP. Os comandos suportados são os comandos SNMP padrão get/next/set. Os dispositivos também geram mensagens de trap para notificar o gerenciador SNMP quando ocorrerem condições de alarme. Os exemplos incluem reinicializações, ciclos de alimentação e eventos de link de WAN.

Dispositivos aplicáveis

• RV160
• RV260

Versão de software

• 1.0.00.13

Configurar SNMP

Para configurar o SNMP do roteador, execute as seguintes etapas.

Etapa 1. Efetue login na página de configuração da Web do roteador.

Note: Neste artigo, usaremos o RV260W para configurar o SNMP. A configuração pode variar dependendo do modelo que você está usando.

Etapa 2. Navegue até System Configuration > SNMP.

Etapa 3. Marque a caixa de seleção SNMP Enable para habilitar o SNMP.

Etapa 4. (Opcional) Marque a caixa de seleção Allow user access from Internet para permitir o acesso de usuário autorizado fora da rede através de aplicativos de gerenciamento, como o Cisco FindIT Network Management.

Etapa 5. (Opcional) Marque a caixa de seleção Allow user access from VPN para permitir o acesso autorizado de uma Virtual Private Network (VPN).

Etapa 6. No menu suspenso Version, escolha uma versão de SNMP para usar na rede. As opções são:

• v1 - Opção menos segura. Usa texto sem formatação para cadeias de caracteres de comunidade.
• v2c - O suporte aprimorado para tratamento de erros fornecido pelo SNMPv2c inclui códigos de erro expandidos que distinguem diferentes tipos de erros; todos os tipos de erros são reportados através de um único código de erro no SNMPv1.
• v3 - O SNMPv3 fornece acesso seguro a dispositivos, autenticando e criptografando pacotes de dados na rede. Os algoritmos de autenticação incluem o algoritmo message digest (MD5) e o algoritmo hash seguro (SHA). Os métodos de criptografia incluem Data Encryption Standard (DES) e Advanced Encryption Standard (AES).

Para obter mais informações sobre SNMPv3, clique aqui.

Neste exemplo, v2c foi selecionado como a Versão.

Etapa 7. Informe os seguintes campos:

• Nome do sistema - Insira um nome para o roteador para facilitar a identificação em aplicativos de gerenciamento de rede.
• Contato do sistema - Insira o nome de um indivíduo ou administrador para se identificar com o roteador em caso de emergência.
• System Location - (Localização do sistema) Insira uma localização do roteador. Isso facilita muito a localização de um problema para um administrador.
• Get Community - insira o nome da comunidade SNMP no campo Get Community. Ele cria uma comunidade somente leitura que é usada para acessar e recuperar as informações do agente SNMP.
• Set Community - No campo Set Community, insira um nome de comunidade SNMP. Ele cria uma comunidade de leitura-gravação que é usada para acessar e modificar as informações do agente SNMP. Somente solicitações dos dispositivos que se identificam com esse nome de comunidade são aceitas. Este é um nome criado pelo usuário. O padrão é privado.

Configuração de interceptação

Usando configurações Trap, você pode definir o endereço de origem de cada pacote de interceptação SNMP enviado pelo roteador para um único endereço, independentemente da interface de saída.

Etapa 8. Para configurar o desvio SNMP, digite as seguintes informações.

Note: Normalmente, o SNMP usa o UDP (User Datagram Protocol) como protocolo de transporte e as portas UDP padrão para o tráfego SNMP são 161 (SNMP) e 162 (SNMP Trap).

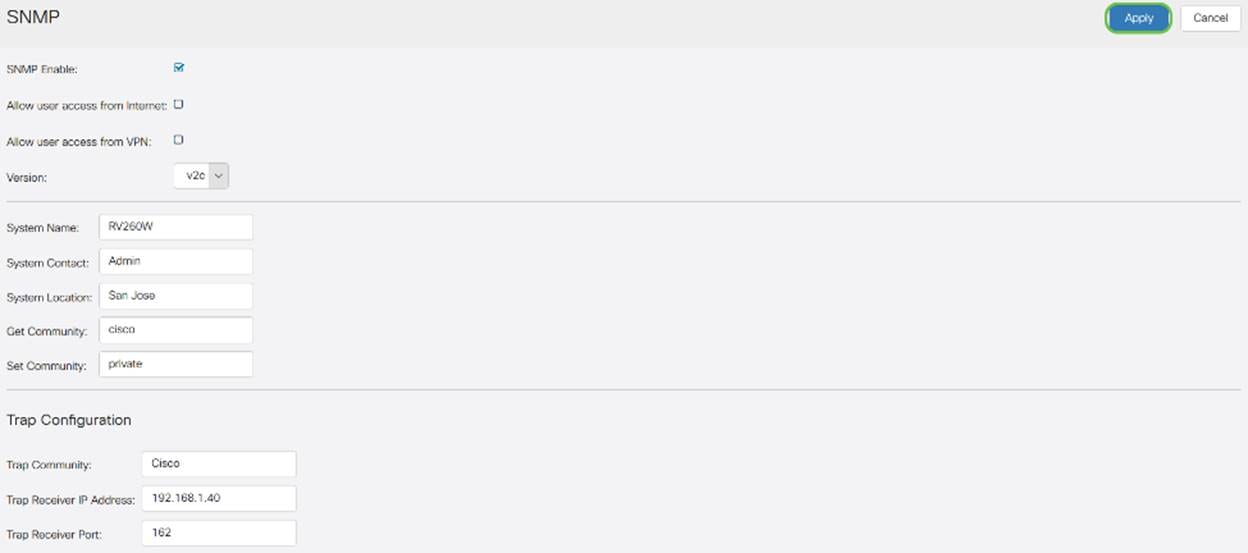

Etapa 9. Clique em  Apply (Aplicar).

Agora você deve ter habilitado e configurado o SNMP com êxito em seu roteador RV160/RV260.
