Solucionar problemas de memória DIMM no UCS

Introduction

Este documento descreve como solucionar problemas relacionados a módulos de memória na solução Cisco Unified Computing System (UCS). O UCS usa DIMM (Dual In-line Memory Module, módulo de memória em linha dupla) como módulos de RAM.

Prerequisites

Requirements

A Cisco recomenda que você tenha conhecimento do Cisco Unified Computing System (Cisco UCS).

Componentes Utilizados

Este documento não se restringe a versões de software e hardware específicas.

No entanto, este documento se concentra em

• Servidores blade Cisco UCS B-Series
• UCS Manager

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Metodologia de solução de problemas

Esta seção aborda as principais partes dos problemas de memória do UCS.

• Posicionamento da memória
• Solucionar problemas de DIMMs via UCSM e CLI
• Registros para verificar o suporte técnico

Termos e acrônimos

DIMM	Módulo de memória dual em linha
ECC	Código de correção de erro
LVDIMM	DIMM de baixa voltagem
MCA	Arquitetura de verificação de máquina
MEMBISTA	Autoteste integrado de memória
MRC	Código de referência da memória
POST	Autoteste de inicialização
SPD	Detecção de presença serial
DDR	Taxa de dados dupla
RAS	Confiabilidade, disponibilidade e facilidade de manutenção

Posicionamento da memória

O posicionamento da memória é provavelmente um dos aspectos físicos mais notáveis da solução UCS. Normalmente, o servidor vem com memória pré-preenchida com a quantidade solicitada. No entanto, em caso de dúvida, consulte o guia de instalação de hardware, que deve ser atualizado regularmente à medida que um novo hardware é introduzido.

Para obter as regras de preenchimento de memória, consulte as especificações técnicas da série B para a plataforma específica.

Enlace das especificações técnicas da série B:

http://www.cisco.com/c/en/us/products/servers-unified-computing/ucs-b-series-blade-servers/datasheet-listing.html

Erros de memória

• Erro de DIMM
  • Multibit = Incorrigível
  • POST mapeado pelo BIOS, SO não vê DIMM
  • O tempo de execução geralmente causa a reinicialização do SO
  • Bit único = Correto
  • O SO continua a ver o DIMM
• Erro ECC(Error Correcting Code)
• Erro de paridade
• Erro SPD (Serial Presence Detect)
• Erro de configuração
  • DIMMs não compatíveis
  • População de DIMM não suportada
• DIMMs não emparelhadas
• Erros de incompatibilidade
• Erro de identidade não estabelecido
• Verificar e atualizar o catálogo

Erros corrigíveis versus incorrigíveis

Se um erro específico é corrigível ou incorrigível depende da intensidade do código ECC empregado no sistema de memória. O hardware dedicado pode corrigir erros corrigíveis quando eles ocorrem sem afetar a execução do programa.

Os DIMMs com erro corrigível não estão desativados e estão disponíveis para uso do SO. A memória total e a memória eficiente são iguais (considerando o espelhamento de memória). Esses erros corrigíveis relatados no estado de operabilidade do UCSM como Degraded enquanto operabilidade geral Operável com erros corrigíveis.

Erros incorrigíveis geralmente não podem ser corrigidos e podem tornar impossível para o aplicativo ou sistema operacional continuar a execução. Os DIMMs com erro incorrigível estão desativados e o SO não vê essa memória. UCSM operState muda para "Imperável" neste caso.

Solução de problemas de DIMMs via UCSM e CLI

Para verificar erros da GUI

UCSM		Logs	Descrição
Status do DIMM	Operabilidade	SEL	Comentários
Operável	Operável	Verifique se há erros relacionados ao DIMM no registro SEL	Um DIMM está instalado e funcionando.
Operável	Degradado	Verifique se há erros de ECC no SEL	Um erro ECC DIMM corrigível é detectado durante o tempo de execução.
Removido	N/A	Nenhum registro	Um DIMM não está instalado ou dados SPD corrompidos.
Desabilitado	Operável	Verifique se há erros não estabelecidos no SEL quanto à identidade	Verificar e atualizar catálogo de recursos
Desabilitado	N/A	Verifique o SEL se outro DIMM no mesmo canal falhou	Um DIMM pode estar em bom estado de funcionamento, mas desativado porque a regra de configuração não pôde ser mantida por um DIMM com falha no mesmo canal.
Desabilitado	N/A	Nenhum registro	Falha ao seguir a regra de configuração de memória devido à falta de DIMMs.
Inoperável	Imperável/Substituição necessária		Erro ECC UE detectado.
Degradado	Inoperável	Verifique se há erros de ECC no SEL	O status e a operabilidade do DIMM foram alterados devido a erros ECC detectados antes da reinicialização do host.
Degradado	Imperável/Substituição necessária	Verifique se há erro de ECC no SEL durante o POST/MRC	Erro incorrigível de ECC detectado durante o tempo de execução, o DIMM permanece disponível para SO, SO trava e volta, mas ainda pode usar este DIMM. Um erro pode ocorrer novamente mais tarde. O DIMM deve ser substituído na maioria das situações.

Para obter estatísticas, navegue até Equipment > Chassis > Server > Inventory > Memory e clique com o botão direito na memória e selecione show navigator.

Para verificar erros da CLI

Esses comandos são úteis ao Troubleshoot erros da CLI.

scope server x/y -> show memory detail
scope server x/y -> show memory-array detail
scope server x/y -> scope memory-array x -> show stats history memory-array-env-stats detail

No escopo da matriz de memória, você também pode obter acesso ao DIMM.

scope server X/Y > scope memory-array Z > scope DIMM N

A partir daí, você pode obter estatísticas por DIMM ou redefinir os contadores de erro.



UCS/chassis/server/memory-array/dimm # reset-errors
UCS /chassis/server/memory-array/dimm* # commit-buffer
UCS /chassis/server/memory-array/dimm # show stats memory-error-state

Se você vir um erro corrigível que corresponda às informações acima, o problema pode ser corrigido redefinindo o BMC em vez de recolocá-lo ou redefini-lo. Use estes comandos CLI do Cisco UCS Manager:

A redefinição do BMC não afeta o SO em execução no blade.

To reset memory-error counters on a Cisco UCS C-Series Rack Server operating in standalone mode, run the following script on the CLI:

UCS-C# scope reset-ecc
UCS-C/reset-ecc # set enabled yes
UCS-C/reset-ecc *# commit

For colusa servers:

UCS# scope chassis
UCS /chassis # scope server x
UCS /chassis/server # reset-ecc

Com as versões 2.27 e 3.1 e superiores do UCS, os limiares de erros corrigidos de memória foram removidos.

Portanto, os módulos de memória (DIMM) não devem mais ser relatados como "inoperáveis" ou "degradados" somente devido a erros de memória corrigidos.

Conforme o whitepaper http://www.cisco.com/c/dam/en/us/products/collateral/servers-unified-computing/ucs-manager/whitepaper-c11-736116.pdf

As demandas do setor por maior capacidade, maior largura de banda e voltagens operacionais mais baixas levam ao aumento das taxas de erro de memória. Tradicionalmente, o setor tratou erros corrigíveis da mesma forma que erros incorrigíveis, exigindo que o módulo seja substituído imediatamente após o alerta. Dada a pesquisa abrangente de que os erros corrigíveis não estão correlacionados com erros incorrigíveis e de que os erros corrigíveis não degradam o desempenho do sistema, a equipe do Cisco UCS recomenda a substituição imediata de módulos por erros corrigíveis. Os clientes que experimentarem um alerta de memória degradada para erros corrigíveis devem redefinir o erro de memória e retomar a operação. Se você seguir esta recomendação, ela evita interrupções desnecessárias no servidor. Futuras melhorias no gerenciamento de erros estão chegando e ajudam a distinguir entre vários tipos de erros corrigíveis e a identificar as ações apropriadas, se houver, necessárias.

Recomenda-se que seja o mínimo da versão 2.1(3c) ou 2.2(1b) que tenha aprimoramento com o gerenciamento de erros de memória do UCS

Se a solução de problemas acima não ajudou, solicite ajuda para o suporte.

Registre os arquivos para verificar o suporte técnico



UCSM_X_TechSupport > sam_techsupportinfo

Fornece informações sobre DIMMs e matriz de memória.

Suporte técnico para gabinete/servidor

CIMCX_TechSupport\tmp\CICMX_TechSupport.txt -> Generic tech support information about sever X.
CIMCX_TechSupport\obfl\obfl-log -> OBFL logs provide an ongoing logs about status and boot of server X.
CIMCX_TechSupport\var\log\sel -> SEL logs for server X.

Com base na plataforma/versão, navegue até os arquivos no pacote de suporte técnico

var/nuova/BIOS > RankMarginTest.txt

var/nuova/BIOS > MemoryHob.txt

var/nuova/BIOS > MrcOut_*.txt

Esses arquivos fornecem informações sobre a memória conforme vista no nível do BIOS.

Informações que podem ser cruzadas novamente tabelas de relatórios de estados de DIMM mostradas acima.

 Exemplo:

/var/nuova/BIOS/RankMarginTest.txt

• Útil para mostrar os resultados do teste com o BIOS

Teste de treinamento

     MEMBISTA

• Procurar erros
• Verifique se há DIMMs mapeados
• show DIMM specific information (Vendor/speed/PID)

DIMM |GB|R|MfgDate|Mod ID |DRAM ID   |Reg ID    |CtW Tck CLS Taa V|Freq|Part#
A1 18| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
A2 26| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
B1 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
B2 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
C1 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
C2 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
D1 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
D2 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
E1 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
E2 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
F1 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9
F2 01| 8|2|2009W48|Samsung|Samsung 00|Inphi   03|5550 0C 003C 69 0|1333|M393B1K70BH1-CH9

A primeira coluna tem dois valores:

Localizador de DIMM (F2)

Status do DIMM (01)

Aqui está uma breve descrição para cada status:

0x00 // Não instalado (sem DIMM)

0x01 // Instalado (em funcionamento)

/// 0x02-0F (Reservado)

/// Falhou

0x10 // Falha no treinamento

0x11 // Falha no treinamento do relógio

/// 0x12-17 (Reservado)

0x18 // MemBIST com falha

/// 0x19-1F (Reservado)

/// Ignorado

0x20 // Ignorado (Desativado do console de depuração)

0x21 // Ignorado (erro SPD relatado pela BMC)

0x22 // Ignorado (não RDIMM)

0x23 // Ignorado (não ECC)

0x24 // Ignorado (não x4)

0x25 // Ignorado (falha de outro PDIMM no mesmo LDIMM)

0x26 // Ignorado (falha de outro LDIMM no mesmo canal)

0x27 // Ignorado (falha de outro canal em LockStep ou Mirror)

0x28 // Ignorado (preenchimento PDIMM inválido)

0x29 // Ignorado (Incompatibilidade de organização PDIMM)

0x2A // Ignorado (Incompatibilidade de fornecedor de registro PDIMM)

/// 0x2B-7F (Reservado)

var/nuova/BIOS > MemoryHob.txt

mostra a memória efetiva e com falha instalada no servidor

 +++ BEGINNING OF FILE
Memory Speed     = 1067 MHz
Memory Mode      = 00
RAS Modes        = 03
MRC Flags        = 0000000A
Total Memory     = 98304 MB
Effective Memory = 90112 MB
Failed Memory    = 8192 MB
Ignored Memory   = 0 MB
Redundant Memory = 0 MB
|---------------------------------|
| Memory  | Channel | DIMM Status |
| Channel | Status  |   1    2    |
|---------------------------------|
|   A     |    01   |   01   01   |
|   B     |    01   |   01   01   |
|   C     |    01   |   01   01   |
|   D     |    01   |   01   01   |
|   E     |    01   |   01   01   |
|   F     |    01   |   01   18   |
|---------------------------------|

18h - O status do DIMM é marcado como apresentando falha quando ele falha no teste MemBist.  Substitua por um DIMM em boas condições.

Descrição do status do DIMM

00h não instalado (sem DIMM)

01h instalado (em funcionamento)

02h - 0h Reservado

10h Falha (Treinamento)

11h com falha (treinamento de relógio)

12h - 17h Reservado

18h com falha (MemBIST)

19h - 1h Reservado

20h ignorado (desabilitado do console de depuração)

21h ignorado (erro SPD relatado pela BMC)

22h ignorado (não RDIMM)

23h ignorado (não ECC)

24h ignorado (não x4)

25h ignorado (falha de outro PDIMM no mesmo LDIMM)

26h ignorado (falha de outro LDIMM no mesmo canal)

27h ignorado (outro canal em LockStep ou Mirror)

28h ignorado (preenchimento de memória inválido)

29h ignorado (incompatibilidade de organização)

2Ah ignorado (registre a incompatibilidade do fornecedor)

2Bh - 7Fh Reservado

80h ignorado (loop alternativo)

81h ignorado (barramento I2C travado)

82h - FFh Reservado

Lista negra de DIMM

No Cisco UCS Manager, o estado do DIMM (Dual In-line Memory Module, módulo de memória em linha dupla) é baseado nos registros de eventos do SEL. Quando o BIOS encontra um erro de memória não corrigível durante a execução do teste de memória, o DIMM está marcado como defeituoso. Um DIMM com falha é considerado um dispositivo não funcional.

Se você habilitar a lista negra de DIMMs, o Cisco UCS Manager monitora as mensagens de execução de teste de memória e lista negra de todos os DIMMs que encontram erros de memória nos dados SPD do DIMM. Para permitir que o host mapeie qualquer DIMM que encontre erros ECC incorrigíveis.



A lista negra da DIMM foi apresentada como uma política global opcional no UCSM 2.2(2).

O firmware do servidor deve ser 2.2(1)+ para blades B-series e 2.2(3)+ para servidores rack C-series para implementar corretamente esse recurso.

No UCSM 2.2(4), a lista negra de DIMMs está habilitada por padrão.

Abra o arquivo de suporte técnico .../var/log/DimmBL.log

Abra o arquivo /var/nuova/BIOS/MrcOut.txt se ele estiver disponível

Localize a tabela de status do DIMM. Procure "DIMM Status:"

DIMM na lista negra = 1E

Localize a tabela de status do DIMM. Procure "DIMM Status:"

        Status do DIMM:

                    00 - Não instalado

                    01 - Instalado

                    10 - Falha (falha no treinamento)limpar

                    1E - Falha (DIMM com lista negra pela BMC)

                    1F - Falha (Erro SPD)

                    25 - Desativado (falha de outro DIMM no mesmo canal)

Exemplo

        Status do DIMM:

        |======================

        | Memória  | Status do DIMM |

        | Canal | 1 2 3  |

        |======================

        | A    | 25 1F 25 |

        | B    | 01 01 01 |

        | C    | 1F 25 25 |

        | D    | 01 01 01 |

        | E    | 01 01 01 |

        | F    | 25 25 1E |

        | G    | 01 01 01 |

        | H    | 01 01 01 |

        |======================

          Status do DIMM:

            01 - Instalado

            1E - Falha (DIMM com lista negra pela BMC)

            1F - Falha (Erro SPD)

            25 - Desativado (falha de outro DIMM no mesmo canal)

Métodos para limpar erros de lista negra de DIMMs

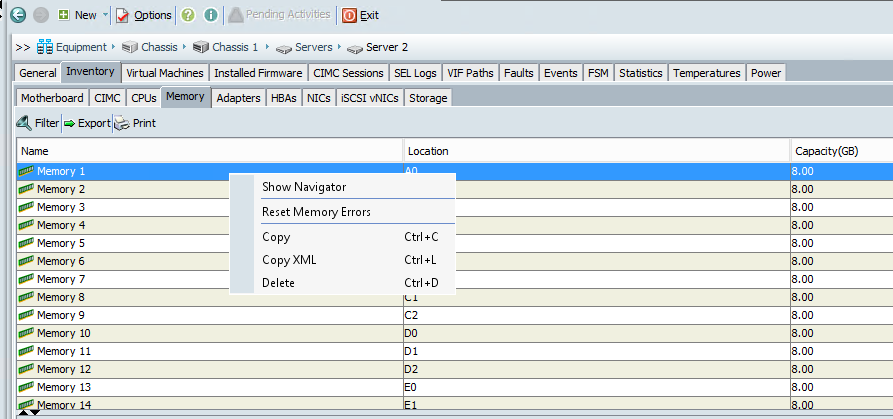

GUI do UCSM

CLI UCSM

UCS-B/chassis/servidor # reset-all-memory-errors

Informações Relacionadas

• http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/ts/guide_old_FM/TS_Server.html
• http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/sw/gui/config/guide/2-2/b_UCSM_GUI_Configuration_Guide_2_2/configuring_server_related_policies.html#concept_2069B1145AAB47638CF9AFBB12198CEF
• https://www.cisco.com/c/dam/en/us/support/docs/servers-unified-computing/ucs-b-series-blade-servers/CiscoUCSEnhancedMemoryErrorManagementTechNoteFeb42015.pdf
• http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/ts/guide_old_FM/TS_Server.html#wp1073848
• http://www.cisco.com/c/en/us/support/docs/field-notices/636/fn63651.html

Bugs notáveis

O regulador de tensão Cisco Bug ID CSCug93076 B200M3-DDR pode ter ruído excessivo sob carga leve

O sensor de falha do DIMM IPMI CSCup07488 da Cisco Bug ID está definindo Dimm Degraded sem contagem de erros.

Cisco Bug ID CSCud22620 Maior precisão na identificação de DIMMs degradados

O bug da Cisco ID CSCuw4524 C460M4, B260M4 ou B460M4 IVB clear CMOS pode causar erro de memória UECC

Erros de ID de bug da Cisco CSCur19705 ECC/UECC observados no B200M3

ID de bug Cisco CSCvm88447Documentação das etapas de redefinição de ECC ausente para servidores Colusa autônomos
