Este documento mostra o procedimento passo a passo usado para se conectar a um VPN 3000 Concentrator de um cliente Windows 2000 usando o cliente integrado L2TP/IPSec. Supõe-se que você use certificados digitais (autoridade de certificação de raiz independente (CA) sem protocolo de registro de certificado (CEP)) para autenticar sua conexão com o VPN Concentrator. Este documento usa o Serviço de Certificado da Microsoft para ilustração. Consulte o site da Microsoft para obter documentação sobre como configurá-lo.

Observação: este é um exemplo somente porque a aparência das telas do Windows 2000 pode mudar.

Prerequisites

Requirements

Não existem requisitos específicos para este documento.

Componentes Utilizados

As informações neste documento são para o Cisco VPN 3000 Concentrator Series.

Objetivos

Neste procedimento, você conclui estas etapas:

Obtenha um certificado raiz.
Obtenha um certificado de identidade para o cliente.
Crie uma conexão com o VPN 3000 com a ajuda do Assistente para Conexão de Rede.
Configurar o VPN 3000 Concentrator.

Conventions

For more information on document conventions, refer to the Cisco Technical Tips Conventions.

Obter um certificado raiz

Siga estas instruções para obter um certificado raiz:

Abra uma janela do navegador e digite o URL da Autoridade de Certificação da Microsoft (geralmente http://servername ou o endereço IP de CA/certsrv).

A janela Bem-vindo para recuperações e solicitações de certificados é exibida.
Na janela Bem-vindo em Selecionar uma tarefa, escolha Recuperar o certificado CA ou a lista de revogação de certificado e clique em Avançar.
Na janela Recuperar certificado CA ou lista de revogação de certificado, clique em Instalar este caminho de certificação CA no canto esquerdo.

Isso adiciona o certificado CA ao repositório de Autoridades de certificado raiz confiáveis. Isso significa que todos os certificados que esta AC emitir para este cliente são confiáveis.

Obter um certificado de identidade para o cliente

Conclua estes passos para obter um certificado de identidade para o cliente:

Abra uma janela do navegador e insira o URL da Autoridade de Certificação da Microsoft (geralmente http://servername ou o endereço IP de CA/certsrv).

A janela Bem-vindo para recuperações e solicitações de certificados é exibida.
Na janela Bem-vindo, em Selecionar uma tarefa, escolha Solicitar um certificado e clique em Avançar.
Na janela Escolher tipo de solicitação, selecione Solicitação avançada e clique em Avançar.
Na janela Solicitações avançadas de certificado, selecione Enviar uma solicitação de certificado para esta CA usando um formulário.
Preencha os campos como neste exemplo.

O valor para Departamento (unidade organizacional) precisa corresponder ao grupo configurado no VPN Concentrator. Não especifique um tamanho de chave maior que 1024. Marque a caixa de seleção de Usar armazenamento de máquina local. Quando você finalizar, clique em Next.

Com base em como o servidor CA está configurado, esta janela às vezes aparece. Se isso acontecer, entre em contato com o administrador da CA.
Clique em Início para voltar à tela principal, selecione Verificar certificado pendente e clique em Avançar.
Na janela Certificado emitido, clique em Instalar este certificado.

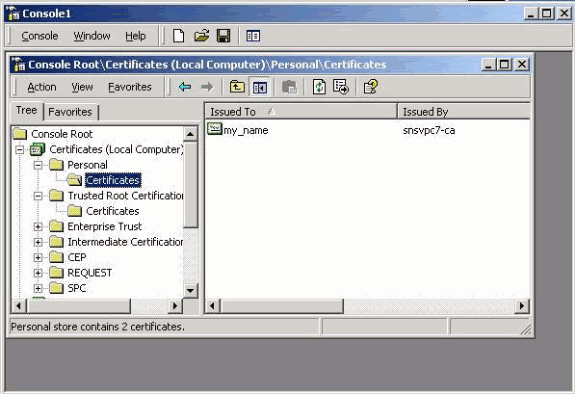

Para visualizar o certificado do cliente, selecione Iniciar > Executar e execute o Microsoft Management Console (MMC).
Clique em Console e escolha Adicionar/remover snap-in.
Clique em Adicionar e escolha Certificado na lista.
Quando for exibida uma janela que pergunte ao escopo do certificado, escolha Conta do computador.
Verifique se o certificado do servidor CA está localizado nas Autoridades de Certificação de Raiz Confiáveis. Verifique também se você tem um certificado selecionando Raiz do Console > Certificado (Computador Local) > Pessoal > Certificados, como mostrado nesta imagem.

Crie uma conexão com o VPN 3000 usando o Assistente para conexão de rede

Conclua este procedimento para criar uma conexão com o VPN 3000 com a ajuda do assistente de conexão de rede:

Clique com o botão direito do mouse em Meus locais de rede, escolha Propriedades e clique em Criar nova conexão.
Na janela Network Connection Type (Tipo de conexão de rede), escolha Connect to a private network through the Internet (Conectar a uma rede privada pela Internet) e clique em Next (Avançar).
Insira o nome do host ou o endereço IP da interface pública do VPN Concentrator e clique em Next (Avançar).
Na janela Disponibilidade da conexão, selecione Somente para mim e clique em Avançar.

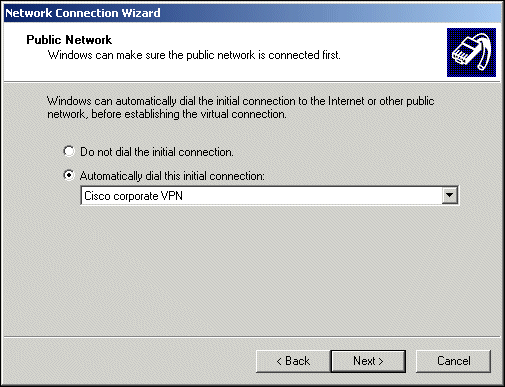

Na janela Rede pública, selecione se deseja discar a conexão inicial (a conta do ISP) automaticamente.
Na tela Endereço de destino, insira o nome do host ou o endereço IP do VPN 3000 Concentrator e clique em Avançar.
Na janela Assistente de Conexão de Rede, digite um nome para a conexão e clique em Concluir.

Neste exemplo, a conexão é denominada "Cisco corporate VPN".
Na janela Conexão virtual privada, clique em Propriedades.
Na janela Propriedades, selecione a guia Rede.
Em Tipo de servidor VPN que estou chamando, escolha L2TP no menu suspenso, realce Protocolo TCP/IP Internet e clique em Propriedades.
Selecione Avançado > Opções > Propriedades.
Na janela Segurança IP, escolha Usar esta política de segurança IP.
Escolha a política Cliente (somente resposta) no menu suspenso e clique em OK várias vezes até voltar à tela Conectar.
Para iniciar uma conexão, insira seu nome de usuário e senha e clique em Connect.

Configurar o VPN 3000 Concentrator

Obter um certificado raiz

Conclua estes passos para obter um certificado raiz para o VPN 3000 Concentrator:

Aponte seu navegador para sua CA (normalmente algo como http://ip_add_of_ca/certsrv/), Recupere o certificado CA ou a lista de revogação de certificado e clique em Avançar.
Clique em Download CA certificate e salve o arquivo em algum lugar no disco local.
No VPN 3000 Concentrator, selecione Administration > Certificate Management e clique em Click here to install a certificate and Install CA Certificate.
Clique em Carregar arquivo da estação de trabalho.
Clique em Procurar e selecione o ficheiro de certificado CA que acabou de transferir.
Realce o nome do arquivo e clique em Instalar.

Obtenha um certificado de identidade para o VPN 3000 Concentrator

Conclua estes passos para obter um certificado de identidade para o VPN 3000 Concentrator:

Selecione ConfAdministration > Certificate Management > Enroll > Identity Certificate e clique em Enroll via PKCS10 Request (Manual). Preencha o formulário como mostrado aqui e clique em Inscrever-se.

Uma janela do navegador é exibida com a solicitação de certificado. Ela precisa conter texto semelhante a esta saída:

-----BEGIN NEW CERTIFICATE REQUEST-----
MIIBPDCB5wIBADBQMRUwEwYDVQQDEwx2cG4zMDAwLW5hbWUxDDAKBgNVBAsTA3Nu
czEOMAwGA1UEChMFY2lzY28xDDAKBgNVBAcTA2J4bDELMAkGA1UEBhMCYmUwWjAN
BgkqhkiG9w0BAQEFAANJADBGAkEAx7K+pvE004qILNNw3kPVWXrdlqZV4yeOIPdh
C8/V5Yuqq5tMWY3L1W6DC0p256bvGqzd5fhqSkOhBVnNJ1Y/KQIBA6A0MDIGCSqG
SIb3DQEJDjElMCMwIQYDVR0RBBowGIIWdnBuMzAwMC1uYW1lLmNpc2NvLmNvbTAN
BgkqhkiG9w0BAQQFAANBABzcG3IKaWnDLFtrNf1QDi+D7w8dxPu74b/BRHn9fsKI
X6+X0ed0EuEgm1/2nfj8Ux0nV5F/c5wukUfysMmJ/ak=
-----END NEW CERTIFICATE REQUEST-----

Aponte o navegador para o servidor CA, marque Solicitar um certificado e clique em Avançar.
Marque Solicitação avançada, clique em Avançar e selecione Enviar uma solicitação de certificado usando um arquivo PKCS nº 10 codificado com base64 ou uma solicitação de renovação usando um arquivo PKCS nº 7 codificado com base64.
Clique em Next. Recortar e colar o texto da solicitação de certificado mostrado anteriormente na área de texto. Clique em Submit.
Com base no modo como o servidor de AC está configurado, pode clicar em Transferir certificado de AC. Ou assim que o certificado for emitido pela CA, volte para o servidor da AC e verifique Verifique se há um certificado pendente.
Clique em Avançar, selecione sua solicitação e clique em Avançar novamente.
Clique em Baixar certificado CA e salve o arquivo no disco local.
No VPN 3000 Concentrator, selecione Administration > Certificate Management > Install e clique em Install certificate obtain via enrollment.

Em seguida, você verá sua solicitação pendente com o status "Em andamento", como na imagem.
Clique em Instalar, seguido de Carregar arquivo da estação de trabalho.
Clique em Procurar e selecione o arquivo que contém seu certificado emitido pela CA.
Realce o nome do arquivo e clique em Instalar.
Selecione Administration > Certificate Management. Uma tela semelhante a esta imagem é exibida.

Configurar um pool para os clientes

Conclua este procedimento para configurar um pool para os clientes:

Para atribuir um intervalo disponível de endereços IP, aponte um navegador para a interface interna do VPN 3000 Concentrator e selecione Configuration > System > Address Management > Pools > Add.
Especifique um intervalo de endereços IP que não entrem em conflito com nenhum outro dispositivo na rede interna e clique em Adicionar.
Para instruir o VPN 3000 Concentrator a usar o pool, selecione Configuration > System > Address Management > Assignment, marque a caixa Use Address Pools e clique em Apply, como na imagem.

Configurar uma proposta de IKE

Conclua estes passos para configurar uma proposta IKE:

Selecione Configuration > System > Tunneling Protocols > IPSec > IKE Proposal, clique em Add e selecione os parâmetros, como mostrado nesta imagem.
Clique em Adicionar, realce a nova proposta na coluna à direita e clique em Ativar.

Configurar o SA

Conclua este procedimento para configurar a associação de segurança (SA):

Selecione Configuration > Policy Management > Traffic Management > SA e clique em ESP-L2TP-TRANSPORT.

Se essa SA não estiver disponível ou se você usá-la para algum outro propósito, crie uma nova SA semelhante a esta. Diferentes configurações para SA são aceitáveis. Altere este parâmetro com base na sua política de segurança.
Selecione o certificado digital que você configurou anteriormente no menu suspenso Certificado digital. Selecione a proposta IKE-for-win2k Internet Key Exchange (IKE).

Nota: Isto não é obrigatório. Quando o cliente L2TP/IPSec se conecta ao VPN Concentrator, todas as propostas de IKE configuradas na coluna ativa da página Configuração > Sistema > Protocolos de Tunelamento > IPSec > Propostas de IKE são tentadas em ordem.

Esta imagem mostra a configuração necessária para o SA:

Configurar o grupo e o usuário

Conclua este procedimento para configurar o Grupo e o Usuário:

Selecione Configuration > User Management > Base Group.
Na guia Geral, verifique se L2TP sobre IPSec está marcada.
Na guia IPSec, selecione ESP-L2TP-TRANSPORT SA.
Na guia PPTP/L2TP, desmarque todas as opções de Criptografia L2TP.
Selecione Configuration > User Management > Users e clique em Add.
Digite o nome e a senha que você usa para se conectar do cliente Windows 2000. Certifique-se de selecionar Grupo base na Seleção de grupo.
Na guia Geral, verifique o protocolo de encapsulamento L2TP sobre IPSec.
Na guia IPSec, selecione ESP-L2TP-TRANSPORT SA.
Na guia PPTP/L2TP, desmarque todas as opções de Criptografia L2TP e clique em Adicionar.

Agora você pode se conectar com a ajuda do cliente L2TP/IPSec Windows 2000.

Observação: você optou por configurar o grupo base para aceitar a conexão L2TP/IPSec remota. Também é possível configurar um grupo que corresponda ao campo da unidade organizacional (OU) do SA para aceitar a conexão de entrada. A configuração é idêntica.

Informações de debug

269 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3868 10.48.66.76
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 7

271 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3869 10.48.66.76
  Phase 1 failure against global IKE proposal # 16:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 1

274 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3870 10.48.66.76
Proposal # 1, Transform # 2, Type ISAKMP, Id IKE
Parsing received transform:
  Phase 1 failure against global IKE proposal # 1:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

279 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3871 10.48.66.76
  Phase 1 failure against global IKE proposal # 2:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

282 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3872 10.48.66.76
  Phase 1 failure against global IKE proposal # 3:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

285 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3873 10.48.66.76
  Phase 1 failure against global IKE proposal # 4:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 1

288 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3874 10.48.66.76
  Phase 1 failure against global IKE proposal # 5:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 1

291 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3875 10.48.66.76
  Phase 1 failure against global IKE proposal # 6:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

294 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3876 10.48.66.76
  Phase 1 failure against global IKE proposal # 7:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

297 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3877 10.48.66.76
  Phase 1 failure against global IKE proposal # 8:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

300 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3878 10.48.66.76
  Phase 1 failure against global IKE proposal # 9:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

303 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3879 10.48.66.76
  Phase 1 failure against global IKE proposal # 10:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 1

306 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3880 10.48.66.76
  Phase 1 failure against global IKE proposal # 11:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 1

309 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3881 10.48.66.76
  Phase 1 failure against global IKE proposal # 12:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

312 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3882 10.48.66.76
  Phase 1 failure against global IKE proposal # 13:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

315 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3883 10.48.66.76
  Phase 1 failure against global IKE proposal # 14:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 1

318 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3884 10.48.66.76
  Phase 1 failure against global IKE proposal # 15:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 7

321 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3885 10.48.66.76
  Phase 1 failure against global IKE proposal # 16:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 2
    Cfg'd: Oakley Group 1

324 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3886 10.48.66.76
Proposal # 1, Transform # 3, Type ISAKMP, Id IKE
Parsing received transform:
  Phase 1 failure against global IKE proposal # 1:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

329 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3887 10.48.66.76
  Phase 1 failure against global IKE proposal # 2:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

332 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3888 10.48.66.76
  Phase 1 failure against global IKE proposal # 3:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

335 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3889 10.48.66.76
  Phase 1 failure against global IKE proposal # 4:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

338 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3890 10.48.66.76
  Phase 1 failure against global IKE proposal # 5:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

341 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3891 10.48.66.76
  Phase 1 failure against global IKE proposal # 6:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

344 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3892 10.48.66.76
  Phase 1 failure against global IKE proposal # 7:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

347 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3893 10.48.66.76
  Phase 1 failure against global IKE proposal # 8:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

350 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3894 10.48.66.76
  Phase 1 failure against global IKE proposal # 9:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

353 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3895 10.48.66.76
  Phase 1 failure against global IKE proposal # 10:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

356 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3896 10.48.66.76
  Phase 1 failure against global IKE proposal # 11:
  Mismatched attr types for class Hash Alg:
    Rcv'd: SHA
    Cfg'd: MD5

358 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3897 10.48.66.76
  Phase 1 failure against global IKE proposal # 12:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

361 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3898 10.48.66.76
  Phase 1 failure against global IKE proposal # 13:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

364 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3899 10.48.66.76
  Phase 1 failure against global IKE proposal # 14:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

367 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3900 10.48.66.76
  Phase 1 failure against global IKE proposal # 15:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 7

370 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3901 10.48.66.76
  Phase 1 failure against global IKE proposal # 16:
  Mismatched attr types for class Hash Alg:
    Rcv'd: SHA
    Cfg'd: MD5

372 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3902 10.48.66.76
Proposal # 1, Transform # 4, Type ISAKMP, Id IKE
Parsing received transform:
  Phase 1 failure against global IKE proposal # 1:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

377 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3903 10.48.66.76
  Phase 1 failure against global IKE proposal # 2:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

380 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3904 10.48.66.76
  Phase 1 failure against global IKE proposal # 3:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

383 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3905 10.48.66.76
  Phase 1 failure against global IKE proposal # 4:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

386 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3906 10.48.66.76
  Phase 1 failure against global IKE proposal # 5:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

389 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3907 10.48.66.76
  Phase 1 failure against global IKE proposal # 6:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

392 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3908 10.48.66.76
  Phase 1 failure against global IKE proposal # 7:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

395 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3909 10.48.66.76
  Phase 1 failure against global IKE proposal # 8:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

398 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3910 10.48.66.76
  Phase 1 failure against global IKE proposal # 9:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

401 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3911 10.48.66.76
  Phase 1 failure against global IKE proposal # 10:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

404 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3912 10.48.66.76
  Phase 1 failure against global IKE proposal # 11:
  Mismatched attr types for class Auth Method:
    Rcv'd: RSA signature with Certificates
    Cfg'd: Preshared Key

407 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3913 10.48.66.76
  Phase 1 failure against global IKE proposal # 12:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

410 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3914 10.48.66.76
  Phase 1 failure against global IKE proposal # 13:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

413 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3915 10.48.66.76
  Phase 1 failure against global IKE proposal # 14:
  Mismatched attr types for class Encryption Alg:
    Rcv'd: DES-CBC
    Cfg'd: Triple-DES

416 02/15/2002 12:47:24.430 SEV=8 IKEDBG/0 RPT=3916 10.48.66.76
  Phase 1 failure against global IKE proposal # 15:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 7

419 02/15/2002 12:47:24.430 SEV=7 IKEDBG/28 RPT=20 10.48.66.76
IKE SA Proposal # 1, Transform # 4 acceptable
Matches global IKE entry # 16

420 02/15/2002 12:47:24.440 SEV=9 IKEDBG/0 RPT=3917 10.48.66.76
constructing ISA_SA for isakmp

421 02/15/2002 12:47:24.490 SEV=8 IKEDBG/0 RPT=3918 10.48.66.76
SENDING Message (msgid=0) with payloads :
HDR + SA (1) + NONE (0) ... total length : 80

423 02/15/2002 12:47:24.540 SEV=8 IKEDBG/0 RPT=3919 10.48.66.76
RECEIVED Message (msgid=0) with payloads :
HDR + KE (4) + NONCE (10) + NONE (0) ... total length : 152

425 02/15/2002 12:47:24.540 SEV=8 IKEDBG/0 RPT=3920 10.48.66.76
RECEIVED Message (msgid=0) with payloads :
HDR + KE (4) + NONCE (10) + NONE (0) ... total length : 152

427 02/15/2002 12:47:24.540 SEV=9 IKEDBG/0 RPT=3921 10.48.66.76
processing ke payload

428 02/15/2002 12:47:24.540 SEV=9 IKEDBG/0 RPT=3922 10.48.66.76
processing ISA_KE

429 02/15/2002 12:47:24.540 SEV=9 IKEDBG/1 RPT=104 10.48.66.76
processing nonce payload

430 02/15/2002 12:47:24.600 SEV=9 IKEDBG/0 RPT=3923 10.48.66.76
constructing ke payload

431 02/15/2002 12:47:24.600 SEV=9 IKEDBG/1 RPT=105 10.48.66.76
constructing nonce payload

432 02/15/2002 12:47:24.600 SEV=9 IKEDBG/0 RPT=3924 10.48.66.76
constructing certreq payload

433 02/15/2002 12:47:24.600 SEV=9 IKEDBG/0 RPT=3925 10.48.66.76
Using initiator's certreq payload data

434 02/15/2002 12:47:24.600 SEV=9 IKEDBG/46 RPT=61 10.48.66.76
constructing Cisco Unity VID payload

435 02/15/2002 12:47:24.600 SEV=9 IKEDBG/46 RPT=62 10.48.66.76
constructing xauth V6 VID payload

436 02/15/2002 12:47:24.600 SEV=9 IKEDBG/48 RPT=39 10.48.66.76
Send IOS VID

437 02/15/2002 12:47:24.600 SEV=9 IKEDBG/38 RPT=20 10.48.66.76
Constructing VPN 3000 spoofing IOS Vendor ID payload
(version: 1.0.0, capabilities: 20000001)

439 02/15/2002 12:47:24.600 SEV=9 IKEDBG/46 RPT=63 10.48.66.76
constructing VID payload

440 02/15/2002 12:47:24.600 SEV=9 IKEDBG/48 RPT=40 10.48.66.76
Send Altiga GW VID

441 02/15/2002 12:47:24.600 SEV=9 IKEDBG/0 RPT=3926 10.48.66.76
Generating keys for Responder...

442 02/15/2002 12:47:24.610 SEV=8 IKEDBG/0 RPT=3927 10.48.66.76
SENDING Message (msgid=0) with payloads :
HDR + KE (4) + NONCE (10) + CERT_REQ (7) + VENDOR (13) + VENDOR (13)
+ VENDOR (13) + VENDOR (13) + NONE (0) ... total length : 229

445 02/15/2002 12:47:24.640 SEV=8 IKEDBG/0 RPT=3928 10.48.66.76
RECEIVED Message (msgid=0) with payloads :
HDR + ID (5) + CERT (6) + SIG (9) + CERT_REQ (7) + NONE (0)
... total length : 1186

448 02/15/2002 12:47:24.640 SEV=9 IKEDBG/1 RPT=106 10.48.66.76
Processing ID

449 02/15/2002 12:47:24.640 SEV=9 IKEDBG/0 RPT=3929 10.48.66.76
processing cert payload

450 02/15/2002 12:47:24.640 SEV=9 IKEDBG/1 RPT=107 10.48.66.76
processing RSA signature

451 02/15/2002 12:47:24.640 SEV=9 IKEDBG/0 RPT=3930 10.48.66.76
computing hash

452 02/15/2002 12:47:24.650 SEV=9 IKEDBG/0 RPT=3931 10.48.66.76
processing cert request payload

453 02/15/2002 12:47:24.650 SEV=9 IKEDBG/0 RPT=3932 10.48.66.76
Storing cert request payload for use in MM msg 4

454 02/15/2002 12:47:24.650 SEV=9 IKEDBG/23 RPT=20 10.48.66.76
Starting group lookup for peer 10.48.66.76

455 02/15/2002 12:47:24.650 SEV=9 IKE/21 RPT=12 10.48.66.76
No Group found by matching IP Address of Cert peer 10.48.66.76

456 02/15/2002 12:47:24.650 SEV=9 IKE/20 RPT=12 10.48.66.76
No Group found by matching OU(s) from ID payload:
 ou=sns,

457 02/15/2002 12:47:24.650 SEV=9 IKE/0 RPT=12 10.48.66.76
Group [VPNC_Base_Group]
No Group name for IKE Cert session, defaulting to BASE GROUP

459 02/15/2002 12:47:24.750 SEV=7 IKEDBG/0 RPT=3933 10.48.66.76
Group [VPNC_Base_Group]
Found Phase 1 Group (VPNC_Base_Group)

460 02/15/2002 12:47:24.750 SEV=7 IKEDBG/14 RPT=20 10.48.66.76
Group [VPNC_Base_Group]
Authentication configured for Internal

461 02/15/2002 12:47:24.750 SEV=9 IKEDBG/19 RPT=20 10.48.66.76
Group [VPNC_Base_Group]
IKEGetUserAttributes: default domain = fenetwork.com

462 02/15/2002 12:47:24.770 SEV=5 IKE/79 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
Validation of certificate successful
(CN=my_name, SN=6102861F000000000005)

464 02/15/2002 12:47:24.770 SEV=7 IKEDBG/0 RPT=3934 10.48.66.76
Group [VPNC_Base_Group]
peer ID type 9 received (DER_ASN1_DN)

465 02/15/2002 12:47:24.770 SEV=9 IKEDBG/1 RPT=108 10.48.66.76
Group [VPNC_Base_Group]
constructing ID

466 02/15/2002 12:47:24.770 SEV=9 IKEDBG/0 RPT=3935 10.48.66.76
Group [VPNC_Base_Group]
constructing cert payload

467 02/15/2002 12:47:24.770 SEV=9 IKEDBG/1 RPT=109 10.48.66.76
Group [VPNC_Base_Group]
constructing RSA signature

468 02/15/2002 12:47:24.770 SEV=9 IKEDBG/0 RPT=3936 10.48.66.76
Group [VPNC_Base_Group]
computing hash

469 02/15/2002 12:47:24.800 SEV=9 IKEDBG/46 RPT=64 10.48.66.76
Group [VPNC_Base_Group]
constructing dpd vid payload

470 02/15/2002 12:47:24.800 SEV=8 IKEDBG/0 RPT=3937 10.48.66.76
SENDING Message (msgid=0) with payloads :
HDR + ID (5) + CERT (6) + SIG (9) + VENDOR (13) + NONE (0)
... total length : 1112

473 02/15/2002 12:47:24.800 SEV=4 IKE/119 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
PHASE 1 COMPLETED

474 02/15/2002 12:47:24.800 SEV=6 IKE/121 RPT=4 10.48.66.76
Keep-alive type for this connection: None

475 02/15/2002 12:47:24.800 SEV=6 IKE/122 RPT=4 10.48.66.76
Keep-alives configured on but peer does not support keep-alives (type = None)

476 02/15/2002 12:47:24.800 SEV=7 IKEDBG/0 RPT=3938 10.48.66.76
Group [VPNC_Base_Group]
Starting phase 1 rekey timer: 21600000 (ms)

477 02/15/2002 12:47:24.810 SEV=8 IKEDBG/0 RPT=3939 10.48.66.76
RECEIVED Message (msgid=781ceadc) with payloads :
HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) + NONE (0)
... total length : 1108

480 02/15/2002 12:47:24.810 SEV=9 IKEDBG/0 RPT=3940 10.48.66.76
Group [VPNC_Base_Group]
processing hash

481 02/15/2002 12:47:24.810 SEV=9 IKEDBG/0 RPT=3941 10.48.66.76
Group [VPNC_Base_Group]
processing SA payload

482 02/15/2002 12:47:24.810 SEV=9 IKEDBG/1 RPT=110 10.48.66.76
Group [VPNC_Base_Group]
processing nonce payload

483 02/15/2002 12:47:24.810 SEV=9 IKEDBG/1 RPT=111 10.48.66.76
Group [VPNC_Base_Group]
Processing ID

484 02/15/2002 12:47:24.810 SEV=5 IKE/25 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
Received remote Proxy Host data in ID Payload:
Address 10.48.66.76, Protocol 17, Port 1701

487 02/15/2002 12:47:24.810 SEV=9 IKEDBG/1 RPT=112 10.48.66.76
Group [VPNC_Base_Group]
Processing ID

488 02/15/2002 12:47:24.810 SEV=5 IKE/24 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
Received local Proxy Host data in ID Payload:
Address 10.48.66.109, Protocol 17, Port 0

491 02/15/2002 12:47:24.810 SEV=8 IKEDBG/0 RPT=3942
QM IsRekeyed old sa not found by addr

492 02/15/2002 12:47:24.810 SEV=5 IKE/66 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
IKE Remote Peer configured for SA: ESP-L2TP-TRANSPORT

493 02/15/2002 12:47:24.810 SEV=9 IKEDBG/0 RPT=3943 10.48.66.76
Group [VPNC_Base_Group]
processing IPSEC SA

494 02/15/2002 12:47:24.810 SEV=7 IKEDBG/27 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
IPSec SA Proposal # 1, Transform # 1 acceptable

495 02/15/2002 12:47:24.810 SEV=7 IKEDBG/0 RPT=3944 10.48.66.76
Group [VPNC_Base_Group]
IKE: requesting SPI!

496 02/15/2002 12:47:24.810 SEV=8 IKEDBG/6 RPT=4
IKE got SPI from key engine: SPI = 0x10d19e33

497 02/15/2002 12:47:24.810 SEV=9 IKEDBG/0 RPT=3945 10.48.66.76
Group [VPNC_Base_Group]
oakley constucting quick mode

498 02/15/2002 12:47:24.810 SEV=9 IKEDBG/0 RPT=3946 10.48.66.76
Group [VPNC_Base_Group]
constructing blank hash

499 02/15/2002 12:47:24.820 SEV=9 IKEDBG/0 RPT=3947 10.48.66.76
Group [VPNC_Base_Group]
constructing ISA_SA for ipsec

500 02/15/2002 12:47:24.820 SEV=9 IKEDBG/1 RPT=113 10.48.66.76
Group [VPNC_Base_Group]
constructing ipsec nonce payload

501 02/15/2002 12:47:24.820 SEV=9 IKEDBG/1 RPT=114 10.48.66.76
Group [VPNC_Base_Group]
constructing proxy ID

502 02/15/2002 12:47:24.820 SEV=7 IKEDBG/0 RPT=3948 10.48.66.76
Group [VPNC_Base_Group]
Transmitting Proxy Id:
  Remote host: 10.48.66.76  Protocol 17  Port 1701
  Local host:  10.48.66.109  Protocol 17  Port 0

506 02/15/2002 12:47:24.820 SEV=9 IKEDBG/0 RPT=3949 10.48.66.76
Group [VPNC_Base_Group]
constructing qm hash

507 02/15/2002 12:47:24.820 SEV=8 IKEDBG/0 RPT=3950 10.48.66.76
SENDING Message (msgid=781ceadc) with payloads :
HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) + NONE (0)
... total length : 156

510 02/15/2002 12:47:24.820 SEV=8 IKEDBG/0 RPT=3951 10.48.66.76
RECEIVED Message (msgid=781ceadc) with payloads :
HDR + HASH (8) + NONE (0) ... total length : 48

512 02/15/2002 12:47:24.830 SEV=9 IKEDBG/0 RPT=3952 10.48.66.76
Group [VPNC_Base_Group]
processing hash

513 02/15/2002 12:47:24.830 SEV=9 IKEDBG/0 RPT=3953 10.48.66.76
Group [VPNC_Base_Group]
loading all IPSEC SAs

514 02/15/2002 12:47:24.830 SEV=9 IKEDBG/1 RPT=115 10.48.66.76
Group [VPNC_Base_Group]
Generating Quick Mode Key!

515 02/15/2002 12:47:24.830 SEV=9 IKEDBG/1 RPT=116 10.48.66.76
Group [VPNC_Base_Group]
Generating Quick Mode Key!

516 02/15/2002 12:47:24.830 SEV=7 IKEDBG/0 RPT=3954 10.48.66.76
Group [VPNC_Base_Group]
Loading host:
  Dst: 10.48.66.109
  Src: 10.48.66.76

517 02/15/2002 12:47:24.830 SEV=4 IKE/49 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
Security negotiation complete for User ()
Responder, Inbound SPI = 0x10d19e33, Outbound SPI = 0x15895ab9

520 02/15/2002 12:47:24.830 SEV=8 IKEDBG/7 RPT=4
IKE got a KEY_ADD msg for SA: SPI = 0x15895ab9

521 02/15/2002 12:47:24.830 SEV=8 IKEDBG/0 RPT=3955
pitcher: rcv KEY_UPDATE, spi 0x10d19e33

522 02/15/2002 12:47:24.830 SEV=4 IKE/120 RPT=4 10.48.66.76
Group [VPNC_Base_Group]
PHASE 2 COMPLETED (msgid=781ceadc)

523 02/15/2002 12:47:24.840 SEV=8 IKEDBG/0 RPT=3956
pitcher: recv KEY_SA_ACTIVE spi 0x10d19e33

524 02/15/2002 12:47:24.840 SEV=8 IKEDBG/0 RPT=3957
KEY_SA_ACTIVE no old rekey centry found with new spi 0x10d19e33, mess_id 0x0

Informações de solução de problemas

Esta seção ilustra alguns problemas comuns e os métodos de solução de problemas para cada um.

Não é possível iniciar o servidor.

Provavelmente, o serviço IPSec não foi iniciado. Selecione Iniciar > Programas > Ferramentas administrativas > Serviço e verifique se o serviço IPSec está ativado.
Erro 786: Nenhum certificado de máquina válido.
1. Este erro indica um problema com o certificado na máquina local. Para ver facilmente seu certificado, selecione Iniciar > Executar e execute o MMC. Clique em Console e escolha Adicionar/remover snap-in. Clique em Adicionar e escolha Certificado na lista. Quando for exibida uma janela que pergunte ao escopo do certificado, escolha Conta do computador.

  Agora você pode verificar se o certificado do servidor CA está localizado nas Autoridades de Certificação de Raiz Confiáveis. Você também pode verificar se tem um certificado selecionando Console Root > Certificate (Local Computer) > Personal > Certificados, como mostrado nesta imagem.
2. Clique no certificado. Verifique se tudo está correto. Neste exemplo, há uma chave privada associada ao certificado. No entanto, este certificado expirou. Esta é a causa do problema.

Erro 792: Tempo limite da negociação de segurança.

Esta mensagem aparece após um longo período.

Ative as depurações relevantes conforme explicado nas Perguntas frequentes do Cisco VPN 3000 Concentrator. Leia-os. Você precisa ver algo semelhante a esta saída:

9337 02/15/2002 15:06:13.500 SEV=8 IKEDBG/0 RPT=7002 10.48.66.76
  Phase 1 failure against global IKE proposal # 6:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 2

9340 02/15/2002 15:06:13.510 SEV=8 IKEDBG/0 RPT=7003 10.48.66.76
  Phase 1 failure against global IKE proposal # 7:
  Mismatched attr types for class Auth Method:
    Rcv'd: RSA signature with Certificates
    Cfg'd: Preshared Key

9343 02/15/2002 15:06:13.510 SEV=8 IKEDBG/0 RPT=7004 10.48.66.76
  Phase 1 failure against global IKE proposal # 8:
  Mismatched attr types for class DH Group:
    Rcv'd: Oakley Group 1
    Cfg'd: Oakley Group 7

9346 02/15/2002 15:06:13.510 SEV=7 IKEDBG/0 RPT=7005 10.48.66.76
All SA proposals found unacceptable

9347 02/15/2002 15:06:13.510 SEV=4 IKE/48 RPT=37 10.48.66.76
Error processing payload: Payload ID: 1

9348 02/15/2002 15:06:13.510 SEV=9 IKEDBG/0 RPT=7006 10.48.66.76
IKE SA MM:261e40dd terminating:
flags 0x01000002, refcnt 0, tuncnt 0

9349 02/15/2002 15:06:13.510 SEV=9 IKEDBG/0 RPT=7007
sending delete message

Isso indica que a proposta IKE não foi configurada corretamente. Verifique as informações da seção Configurando uma Proposta IKE deste documento.

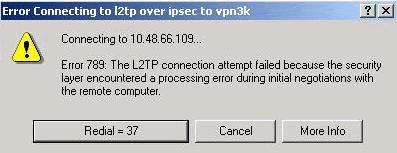

Erro 789: A camada de segurança encontra um erro de processamento.

Ative as depurações relevantes conforme explicado nas Perguntas frequentes do Cisco VPN 3000 Concentrator. Leia-os. Você precisa ver algo semelhante a esta saída:

11315 02/15/2002 15:36:32.030 SEV=8 IKEDBG/0 RPT=7686
Proposal # 1, Transform # 2, Type ESP, Id DES-CBC
Parsing received transform:
  Phase 2 failure:
  Mismatched attr types for class Encapsulation:
    Rcv'd: Transport
    Cfg'd: Tunnel

11320 02/15/2002 15:36:32.030 SEV=5 IKEDBG/0 RPT=7687
AH proposal not supported

11321 02/15/2002 15:36:32.030 SEV=4 IKE/0 RPT=27 10.48.66.76
Group [VPNC_Base_Group]
All IPSec SA proposals found unacceptable!

Versão usada

Selecione Monitoring > System Status para exibir esta saída:

VPN Concentrator Type: 3005
Bootcode Rev: Altiga Networks/VPN Concentrator Version 2.2.int_9 Jan 19 2000 05:36:41
Software Rev: Cisco Systems, Inc./VPN 3000 Concentrator Version 3.5.Rel Nov 27 2001 13:35:16
Up For: 44:39:48
Up Since: 02/13/2002 15:49:59
RAM Size: 32 MB

Informações Relacionadas

Histórico de revisões

Revisão	Data de publicação	Comentários
1.0	19-Jan-2006	Versão inicial

Exemplo de configuração de L2TP sobre IPsec entre o concentrador Windows 2000 e VPN 3000 usando certificados digitais

Opções de download

Bias-Free Language

Sobre esta tradução

Contents

Histórico de revisões

Este documento lhe foi útil?

Contate a Cisco

Este documento se refere a estes produtos
