Configurar um endereço IP estático em uma VPN de acesso remoto do AnyConnect com ISE e AD

Introdução

Este documento descreve como configurar um endereço IP estático no Cisco AnyConnect Remote Access VPN com Identity Services Engine (ISE) e Ative Diretory (AD).

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento destes tópicos:

• Configuração do Cisco ISE versões 3.0
• Configuração do Cisco Adaptive Security Appliance (ASA)/Firepower Threat Defense (FTD)
• Fluxo de autenticação de VPN

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Cisco ISE versão 3.0
• Cisco ASA
• Windows 2016
• Windows 10
• Cisco AnyConnect Client

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Informações de Apoio

Quando os usuários executam autenticação de VPN com um Cisco ASA com o software AnyConnect VPN Client, em alguns casos é útil atribuir o mesmo endereço IP estático a um cliente. Aqui, você pode configurar um endereço IP estático por conta de usuário no AD e usar esse endereço IP sempre que o usuário se conectar à VPN. O ISE pode ser configurado com o atributo msRADIUSFramedIPAddress  consultar o AD para buscar o endereço IP do AD e atribuí-lo ao cliente sempre que se conectarem.

Este documento descreve apenas como configurar um endereço IP estático em uma VPN de acesso remoto do Cisco AnyConnect.

Configurar

Configuração do AD

Etapa 1. Selecione uma conta de teste no AD. Modifique o Properties da conta de teste; selecione a Dial-in conforme mostrado na imagem.

Etapa 2. Marque a caixa Assign Static IP Addresscaixa de diálogo.

Etapa 3. Clique no botão Static IP Addresses botão.

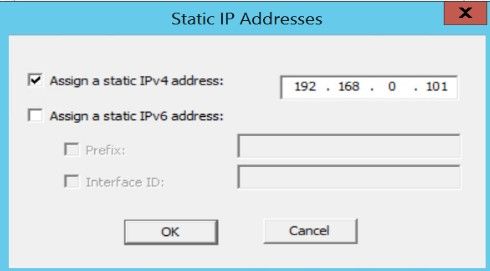

Etapa 4. Marque a caixa Assign a static IPv4 addresse insira um endereço IP.

Etapa 5. Clique em OK para concluir a configuração.

Configuração do ISE

Etapa 1. Adicione um dispositivo de rede no ISE e configure o RADIUS e a chave compartilhada. Navegue atéISE > Administration > Network Devices > Add Network Device.

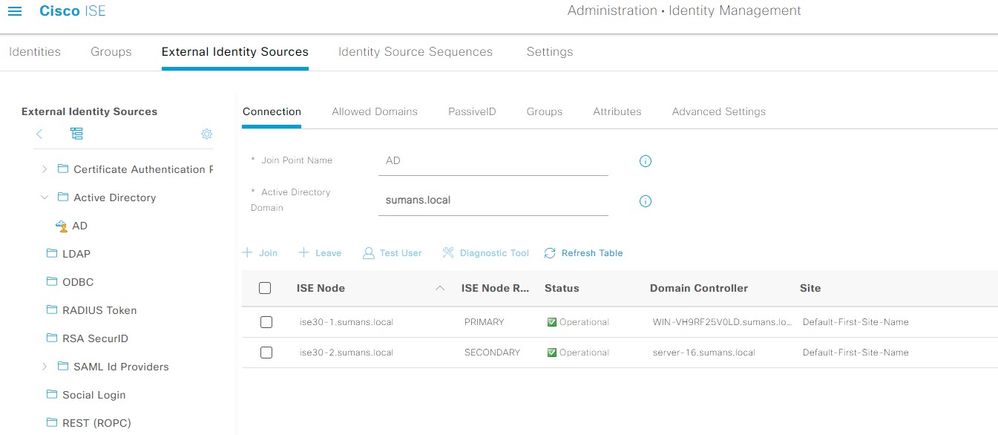

Etapa 2. Integre o ISE com o AD. Navegue até ISE > Administration > External Identity Sources > Active Directory > Join ISE to Domain .

Etapa 3. adi AD Attribute msRADIUSFramedIPAddress. Navegue até ISE > Administration > External Identity Sources > Active Directory e selecione o nome do ponto conjunto criado. Clique em Edit.Em seguida, clique no botão Attributes guia. E, clique em Add > Select Attributes from Directory.

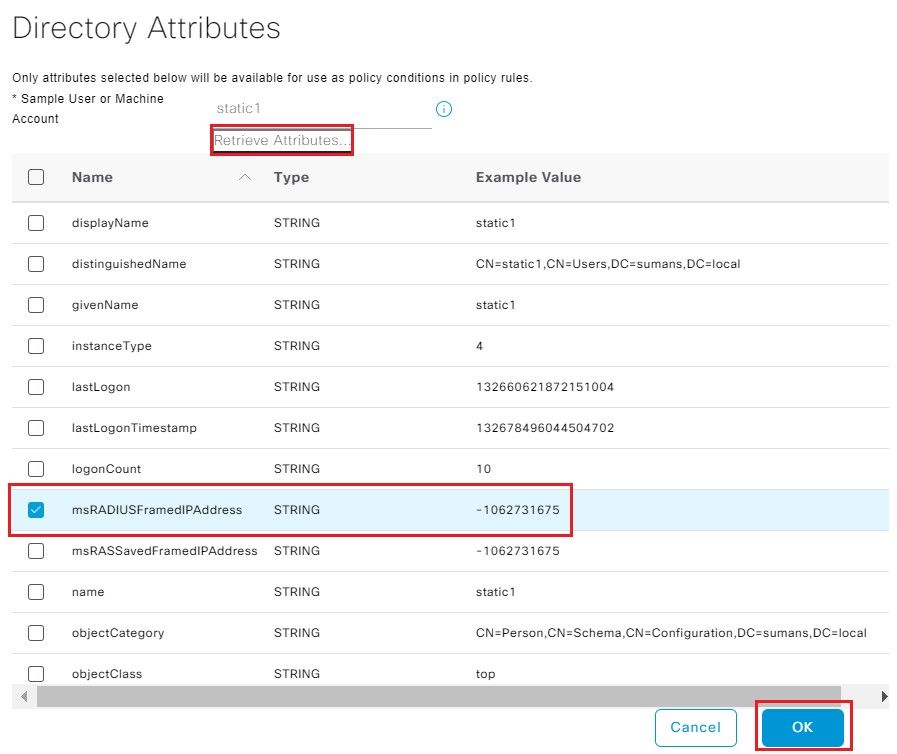

Insira o nome do usuário de teste presente no AD ao qual o endereço IP estático está atribuído e selecione Retrieve Attributes.

Certifique-se de marcar a caixa msRADIUSFramedIPAddress e clique em OK .

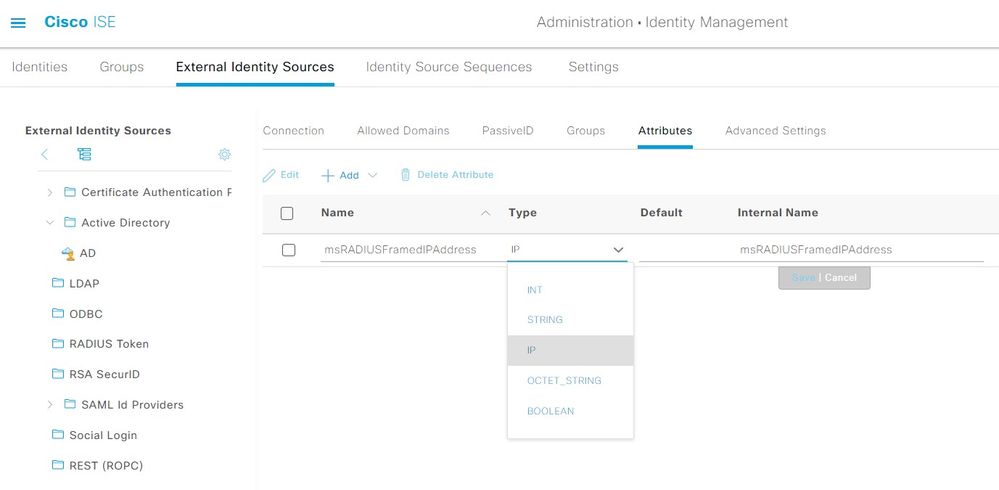

Editar o atributo msRADIUSFramedIPAddress e altere o Type valor de STRING to IPe clique em Save.

Etapa 4. Crie um perfil de autorização. Navegue até ISE > Policy > Policy Elements > Results > Authorization > Authorization Profiles > Add.

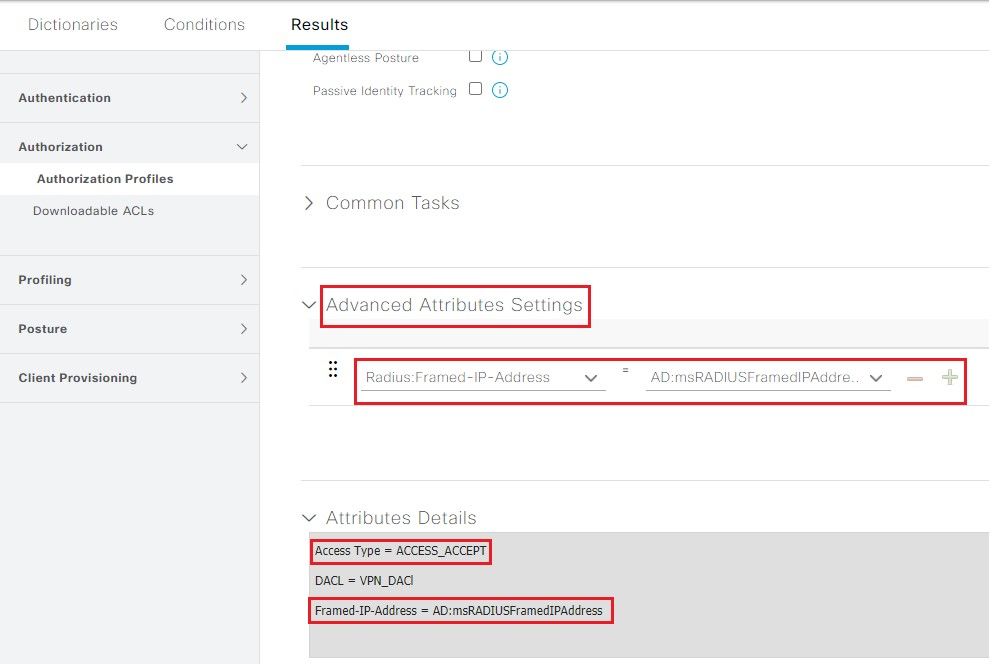

No Advanced Attributes Settings,adicionar um novo valor para Radius: Framed-IP-Address e é igual à msRADIUSFramedIPAddressselecionado anteriormente em Atributos do AD (na Etapa 3.).

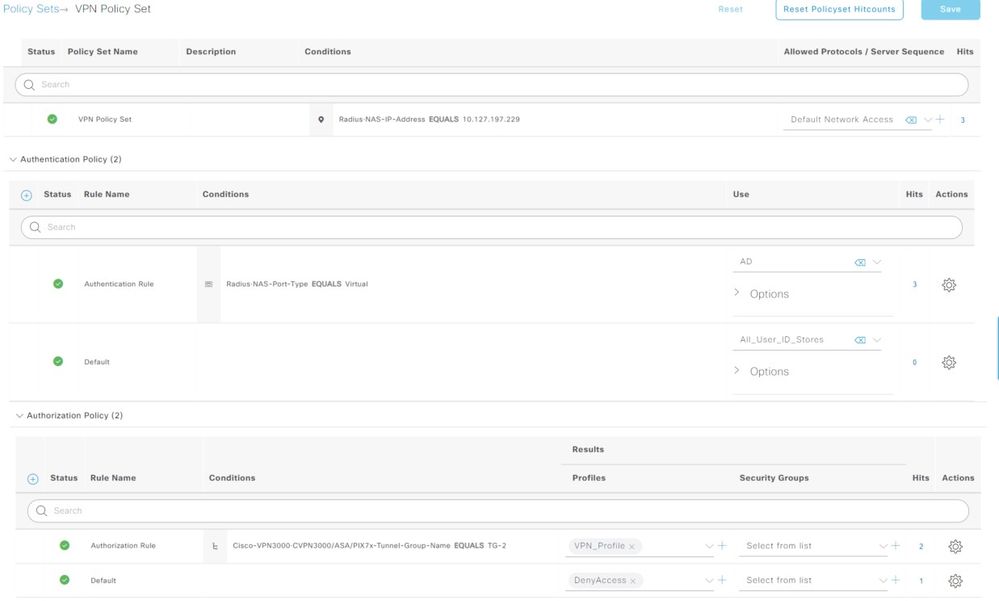

Etapa 5. Criar Policy Set. Navegue até ISE > Policy > Policy Sets. Criar um conjunto de políticas e Save. Crie uma Política de Autenticação e selecione a origem de identidade como Ative Diretory (unido na Etapa 2). Crie uma Política de Autorização e selecione o resultado com o Perfil de Autorização criado (criado na Etapa 4).

Configuração do ASA

Ative a WebVPN na interface EXTERNA e ative a imagem do AnyConnect.

webvpn

  enable OUTSIDE

  anyconnect image disk0:/anyconnect-win-4.10.00093-webdeploy-k9.pkg 1

 anyconnect enable

 tunnel-group-list enable

Defina o grupo e o servidor do servidor AAA:

aaa-server ISE protocol radius

aaa-server ISE (inside) host 10.127.197.230

 key *****

 authentication-port 1812

 accounting-port 1813

 radius-common-pw *****

 authorize-only

 interim-accounting-update periodic 24

 dynamic-authorization

Pool de VPN:

ip local pool VPN_POOL 192.168.1.1-192.168.1.50 mask 255.255.255.0

Política de grupo:

group-policy GP-1 internal

group-policy GP-1 attributes

 dns-server value 10.127.197.254

 vpn-tunnel-protocol ssl-client

 address-pools value VPN_POOL

Grupo de Túneis:

tunnel-group TG-2 type remote-access

tunnel-group TG-2 general-attributes

 authentication-server-group ISE

 default-group-policy GP-1

tunnel-group TG-2 webvpn-attributes

 group-alias TG-2 enable

Verificar

Use esta seção para confirmar se a sua configuração funciona corretamente.

Se você tiver um IP estático atribuído no AD:

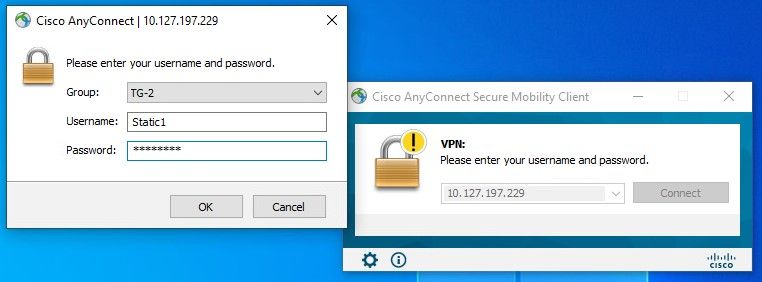

Registros ativos do ISE:

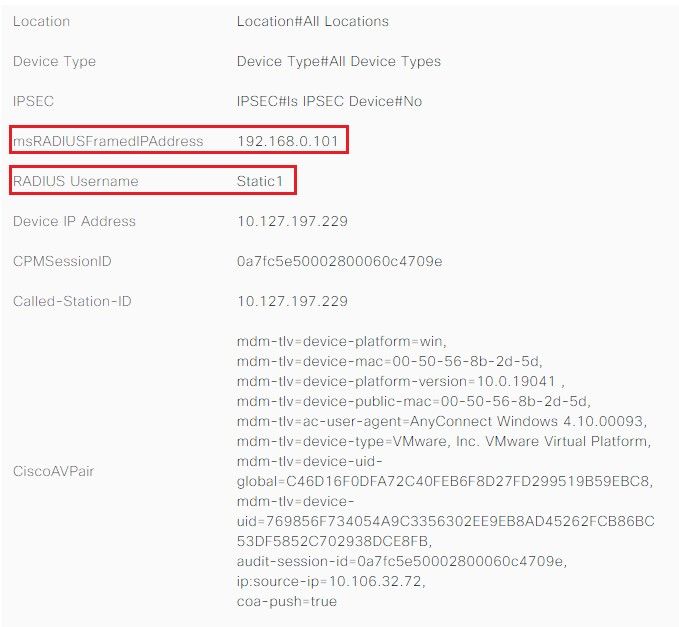

Outros Atributos: Aqui, você pode ver o atributo  msRADIUSFramedIPAddress  com um endereço IP atribuído a este usuário no AD.

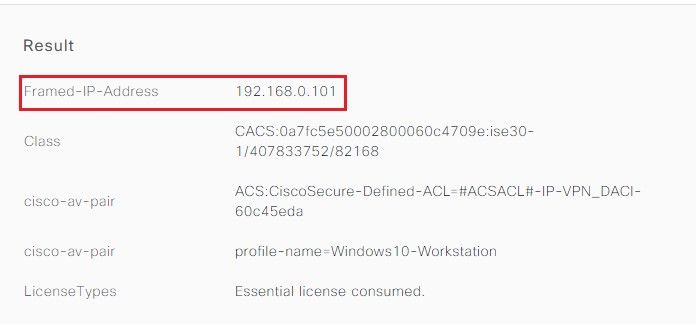

Resultados: Endereço IP enviado do ISE para o ASA.

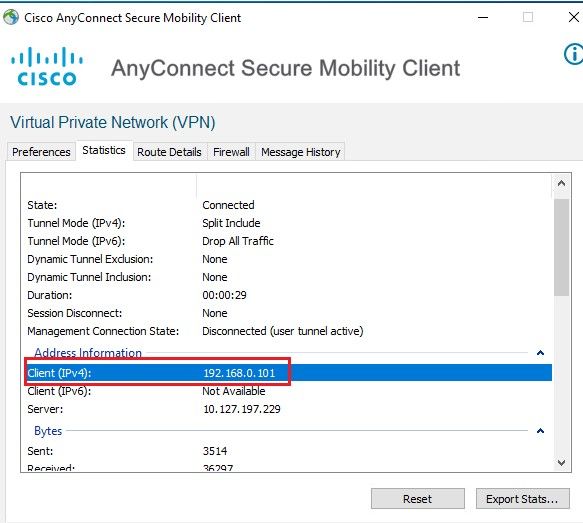

Saída do ASA:

Comando: show vpn-sessiondb anyconnect

Para usuários sem endereços IP estáticos no AD

Se os usuários não tiverem um endereço IP atribuído no AD, eles serão atribuídos com o endereço IP atribuído do VPN_Pool local ou DHCP (se configurado). Aqui, o pool local definido no ASA é usado.

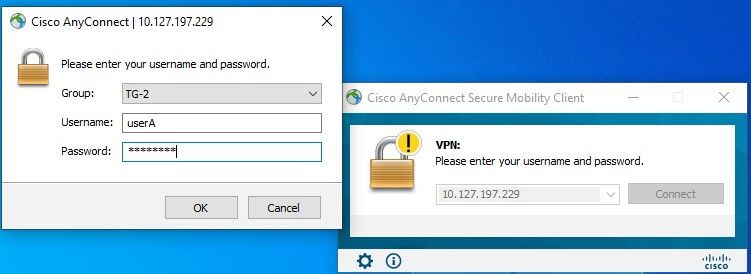

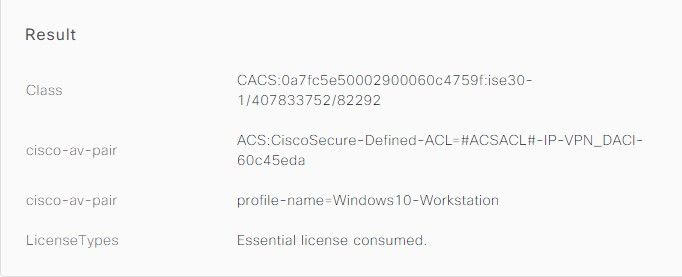

Registros ativos do ISE:

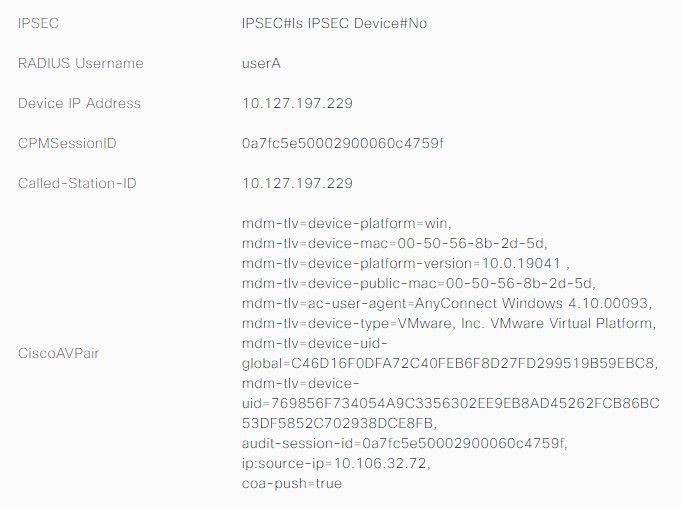

Saída do ASA:

Comando:  show vpn-sessiondb anyconnect

Troubleshooting

Atualmente, não existem informações disponíveis específicas sobre Troubleshooting para esta configuração.
