Autenticação baseada em atributos ISE e LDAP

Introdução

Este documento descreve como configurar o Cisco Identity Services Engine (ISE) e usar os atributos de objetos do Lightweight Diretory Access Protocol (LDAP) para autenticar e autorizar dispositivos dinamicamente.

Note: Este documento é válido para configurações que usam LDAP como a origem de identidade externa para a autenticação e autorização do ISE.

Contribuição de Emmanuel Cano e Mauricio Ramos Engenheiro de Serviços Profissionais da Cisco.

Editado por Neri Cruz, engenheiro do Cisco TAC.

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento dos seguintes tópicos:

• Conhecimento básico dos conjuntos de políticas, autenticação e políticas de autorização do ISE
• Mac Authentication Bypass (MAB)
• Conhecimento básico do protocolo Radius
• Conhecimento básico do servidor Windows

Componentes Utilizados

As informações neste documento são baseadas nas seguintes versões de software e hardware:

• Cisco ISE, versão 2.4 patch 11
• Microsoft Windows Server, Versão 2012 R2 x64
• Switch Cisco Catalyst 3650-24PD, Versão 03.07.05.E (15.2(3)E5)

• Máquina com Microsoft Windows 7

Note: As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a sua rede estiver ativa, certifique-se de que entende o impacto potencial de qualquer comando.

Configuração

Esta seção descreve como configurar os dispositivos de rede, a integração entre ISE e LDAP e, finalmente, configurar atributos LDAP a serem usados na Política de autorização do ISE.

Diagrama de Rede

Esta imagem ilustra a topologia de rede que é usada:

Aqui está o fluxo de tráfego, como ilustrado no diagrama de rede:

1. O usuário conecta seu pc/laptop à porta do switch designado.

2. O switch envia uma solicitação de acesso Radius para esse usuário ao ISE
3. Quando o ISE recebe as informações, ele consulta o servidor LDAP para o campo de usuário específico, que contém os atributos a serem usados nas condições da política de autorização.
4.  Quando o ISE recebe os atributos (a porta do switch, o nome do switch e o endereço MAC do dispositivo), ele compara as informações fornecidas pelo switch.
5. Se as informações de atributos fornecidas pelo switch forem as mesmas fornecidas pelo LDAP, o ISE enviará um RADIUS Access-Accept com as permissões configuradas no perfil de autorização.

Configurações

Use esta seção para configurar LDAP, switch e ISE.

Configurar LDAP

Conclua as seguintes etapas para configurar o servidor LDAP:

1. Navegue até Server Manager > Dashboard > Tools > ADSI Edit

 2. Clique com o botão direito do mouse no ícone ADSI Edit e selecione Connect to...

 3. Nas configurações de conexão, defina um nome e selecione o botão OK para iniciar a conexão.

 4. No mesmo menu ADSI Edit clique com o botão direito do mouse na conexão DC (DC=ciscodemo, DC=lab), selecione New e, em seguida, selecione a opção Object

 5. Selecione a opção OrganizationalUnit como o novo Objeto e selecione próximo.

6. Defina um nome para a nova Unidade Organizacional e selecione Próximo

 7. Selecione Finish para criar a nova Unidade Organizacional

 8. Clique com o botão direito do mouse na OrganizationalUnit que acabou de ser criada e selecione Novo > Objeto

  9.Selecione dispositivo como classe de objeto e selecione próximo

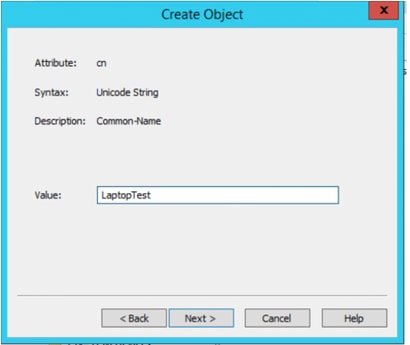

  10.Defina um nome no campo Valor e selecione Próximo

  1. Selecione a opção Mais Atributos

  11. Para o menu suspenso, Selecione uma propriedade para visualizar, selecione a opção macAddress, depois defina o endereço MAC do ponto final que será autenticado no campo Edit attribute e selecione o botão Add para salvar o endereço MAC do dispositivo.

Observação: use dois-pontos duplos em vez de pontos ou hífen entre octetos de endereços mac.

  12. Selecione OK para salvar as informações e continuar com a configuração do objeto do dispositivo

  13. Selecione Finish para criar o novo dispositivo Object

  14. Clique com o botão direito do mouse no objeto do dispositivo e selecione a opção Propriedades

  15. Selecione a opção description e selecione Edit para definir o nome do switch e a porta do switch onde o dispositivo será conectado.

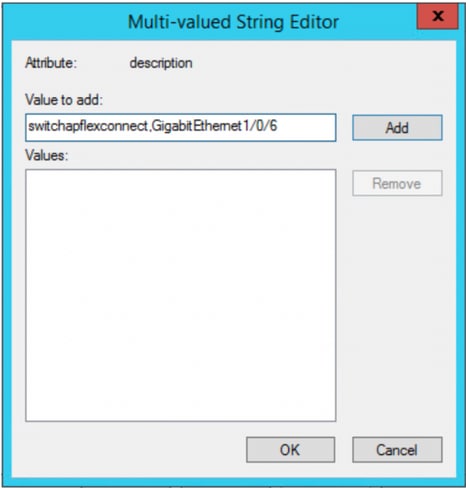

16. Defina o nome do switch e a porta do switch. Certifique-se de usar uma vírgula para separar cada valor. Selecione Add e, em seguida, Ok para salvar as informações.

• Switchapflexconnect é o nome do switch.
• GigabitEthernet1/0/6 é a porta do switch à qual o endpoint está conectado.

Note: É possível usar scripts para adicionar atributos a um campo específico. No entanto, para este exemplo, estamos definindo os valores manualmente

Note: O atributo AD diferencia maiúsculas de minúsculas, se você usar todos os endereços Mac em minúsculas, o ISE converterá em maiúsculas durante a consulta LDAP. Para evitar esse comportamento, desabilite a pesquisa de host de processo nos protocolos permitidos. Detalhes podem ser encontrados neste link: https://www.cisco.com/c/en/us/td/docs/security/ise/3-0/admin_guide/b_ISE_admin_3_0.pdf

Configuração do Switch

A seguir está uma descrição da configuração para comunicação 802.1x entre o ISE e o switch.

aaa new-model

!
aaa group server radius ISE
 server name ISE
 deadtime 15
!
aaa authentication dot1x default group ISE
aaa authorization network default group ISE
aaa accounting update newinfo
aaa accounting dot1x default start-stop group ISE
!
aaa server radius dynamic-author
 client 10.81.127.109 server-key XXXXabc
!
aaa session-id common
switch 1 provision ws-c3650-24pd
!
dot1x system-auth-control
dot1x critical eapol
diagnostic bootup level minimal
spanning-tree mode rapid-pvst
spanning-tree extend system-id
hw-switch switch 1 logging onboard message level 3
!
interface GigabitEthernet1/0/6
 description VM for dot1x
 switchport access vlan 127
 switchport mode access
 authentication event fail action next-method
 authentication event server dead action authorize vlan 127
 authentication event server alive action reinitialize
 authentication host-mode multi-domain
 authentication open
 authentication order dot1x mab
 authentication priority dot1x mab
 authentication port-control auto
 authentication periodic
 authentication timer reauthenticate server
 authentication timer inactivity server dynamic
 authentication violation restrict
 mab
 dot1x pae authenticator
 dot1x timeout tx-period 10
 spanning-tree portfast
!
radius server ISE
 address ipv4 10.81.127.109 auth-port 1812 acct-port 1813
 automate-tester username radiustest idle-time 5
 key XXXXabc
!

Note: A configuração global e de interface pode precisar ser ajustada em seu ambiente

Configuração do ISE

A seguir está a configuração no ISE para obter os atributos do servidor LDAP e configurar as políticas do ISE.

1. No ISE, vá para Administração -> Gerenciamento de identidades -> Fontes de identidade externas e selecione a pasta LDAP e clique em Adicionar para criar uma nova conexão com LDAP

2.Na guia General, defina um nome e selecione o endereço mac como o Subject Name Attribute

 3. Na guia Connection, configure o endereço IP, o DN admin e a senha do servidor LDAP para obter uma conexão bem-sucedida.

Note: A porta 389 é a porta padrão usada.

  4. Na guia Atributos, selecione os atributos macAddress e description; esses atributos serão usados na política de autorização

  5. Para criar um protocolo permitido, vá para Política->Elementos de Política->Resultados->Autenticação->Protocolos Permitidos. Defina e selecione Process Host Lookup e Allow PAP/ASCII como os únicos protocolos permitidos. Finalmente, selecione Salvar

6. Para criar um perfil de autorização, vá para Política->Elementos de Política->Resultados->Autorização->Perfis de Autorização. Selecione Add e defina as permissões que serão atribuídas ao ponto final.

7.Vá para Policy-> Policy Set e crie um conjunto de políticas usando a condição predefinida Wired_MAB e o Allowed Protocol criados na etapa 5.

8. No novo conjunto de políticas criado, crie uma política de autenticação usando a Biblioteca Wired_MAB predefinida e a conexão LDAP como sequência de origem de identidade externa

 9. Em Authorization Policy, defina um nome e crie uma condição composta usando a descrição do Atributo LDAP, Radius NAS-Port-Id e NetworkDeviceName. Por fim, adicione o perfil de Autorização criado na etapa 6.

Depois de aplicar a configuração, você deverá ser capaz de se conectar à rede sem intervenção do usuário.

Verificar

Depois de conectado à porta do switch designada, você pode digitar show authentication session interface GigabitEthernet X/X/X details para validar o status de autenticação e autorização do dispositivo.

Sw3650-mauramos#show auth sess inter gi 1/0/6 details
            Interface:   GigabitEthernet1/0/6
               IIF-ID:   0x103DFC0000000B5
          MAC Address:   6cb2.ae3a.686c
         IPv6 Address:   Unknown
         IPv4 Address:
            User-name:   6C-B2-AE-3A-68-6C
               Status:   Authorized
               Domain:   Data
       Oper host mode:   multi-domain
     Oper control dir:   both
      Session timeout:   N/A
      Restart timeout:   N/A
    Common Session ID:   0A517F65000013DA87E85A24
      Acct session ID:   0x000015D9
               Handle:   0x9300005C
       Current Policy:   Policy_Gi1/0/6

Local Policies:
           Service Template:  DEFAULT_LINKSEC_POLICY_SHOULD_SECURE (priority 150)
           Security Policy:   Should Secure
           Security Status:   Link Unsecure
Method status list:
             Method           State
             mab              Authc Success

No ISE, você pode usar os registros em tempo real do Radius para confirmação.

Troubleshooting

No servidor LDAP, verifique se o dispositivo criado tem o endereço Mac, o nome do switch apropriado e a porta do switch configurados

No ISE, você pode fazer uma captura de pacote (vá para Operações->Solução de problemas->Ferramenta de diagnóstico->Despejos de TCP) para validar os valores que estão sendo enviados do LDAP para o ISE
