Configurar a ID REST do ISE 3.0 com o Azure Ative Diretory

Introdução

Este documento descreve a integração do Cisco ISE 3.0 com o Azure AD implementada através do serviço REST Identity com Credenciais de Senha de Proprietário de Recurso.

Informações de Apoio

Este documento descreve como configurar e solucionar problemas da integração do Identity Services Engine (ISE) 3.0 com o Microsoft Azure Ative Diretory (AD) implementado através do serviço de Identidade (ID) de Transferência de Estado Representacional (REST) com a ajuda do ROPC (Credenciais de Senha de Proprietário de Recurso).

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento básico destes tópicos:

• ISE

• AD do MS Azure
• Compreensão da implementação e limitações do protocolo ROPC; link

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Cisco ISE versão 3.0
• AD do MS Azure
• WS-C3850-24P com s/w 16.9.2
• ASAv com 9.10 (1)
• Windows 10.0.18363

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Configurar

A funcionalidade de ID REST do ISE é baseada no novo serviço introduzido no ISE 3.0 - Serviço de Autenticação REST. Este serviço é responsável pela comunicação com o Azure AD sobre trocas de ROPC de Autorização Aberta (OAuth) para executar a autenticação de usuário e a recuperação de grupo. O Serviço de Autenticação REST é desabilitado por padrão e, depois que o administrador o habilita, ele é executado em todos os nós do ISE na implantação. Como a comunicação do Serviço de Autenticação REST com a nuvem ocorre quando no momento da autenticação do usuário, qualquer atraso no caminho traz latência adicional ao fluxo de Autenticação/Autorização. Essa latência está fora do controle do ISE e qualquer implementação de autenticação REST deve ser cuidadosamente planejada e testada para evitar impacto em outros serviços do ISE.

Visão geral do fluxo de alto nível

1. O administrador de nuvem do Azure cria um novo Registro de Aplicativo. Os detalhes deste Aplicativo são usados posteriormente no ISE para estabelecer uma conexão com o Azure AD.

2. O administrador de nuvem do Azure deve configurar o Aplicativo com:

• Criar um segredo do cliente
• Ativar ROPC
• Adicionar declarações de grupo
• Definir permissões da Interface de Programação de Aplicativo (API)

3. O administrador do ISE ativa o serviço de autenticação REST. Isso precisa ser feito antes que qualquer outra ação possa ser executada.

4. As alterações são gravadas no banco de dados de configuração e replicadas em toda a implantação do ISE.

5. O Serviço de Autenticação REST é iniciado em todos os nós.

6. O administrador do ISE configura o armazenamento de ID REST com detalhes da Etapa 2.

7. As alterações são gravadas no banco de dados de configuração e replicadas em toda a implantação do ISE.

8. O administrador do ISE cria uma nova sequência de armazenamento de identidade ou modifica a que já existe e configura as políticas de autenticação/autorização.

9. As alterações são gravadas no banco de dados de configuração e replicadas em toda a implantação do ISE.

10. O endpoint inicia a autenticação. De acordo com a especificação do protocolo ROPC, a senha do usuário deve ser fornecida para a plataforma de identidade da Microsoft em texto claro sobre uma conexão HTTP criptografada; devido a esse fato, as únicas opções de autenticação disponíveis suportadas pelo ISE até agora são:

• Extensible Authentication Protocol-Tunneled Transport Layer Security (EAP-TTLS) com Password Authentication Protocol (PAP) como o método interno
• Autenticação AnyConnect SSL VPN com PAP

11. Intercâmbio com o Policy Service Node (PSN) do ISE sobre Radius.

12. O Process Runtime (PrRT) envia uma solicitação ao serviço REST ID com detalhes do usuário (Nome de Usuário/Senha) sobre a API interna.

13. O serviço REST ID envia a solicitação ROPC OAuth ao Azure AD sobre o HyperText Transfer Protocol Secure (HTTPS).

14. O Azure AD executa a autenticação de usuário e busca grupos de usuários.

15. Resultado da Autenticação/Autorização devolvido ao ISE.

Após o ponto 15, o resultado da autenticação e os grupos buscados retornaram ao PrRT, que envolve o fluxo de avaliação da política e atribui o resultado final da Autenticação/Autorização. Access-Accept com atributos do perfil de autorização ou Access-Reject retornou ao Network Access Device (NAD).

Configurar o Azure AD para Integração

1. Localize o AppRegistration Service como mostrado na imagem.

Figura 2.

a. Digite AppRegistration na barra de pesquisa Global.

b. Clique no serviço de registro do aplicativo.

2. Crie um novo Registro de Aplicativo.

Figura 3.

3. Registre um novo Aplicativo.

Figura 4.

a. Defina o nome do Aplicativo.

b. Defina quais contas podem usar novos aplicativos.

c. Pressione o botão Register (Registrar).

4. Navegue até Certificado e segredos.

Figura 5.

5. Criar  New client secret  conforme mostrado na imagem.

Figura 6.

6. Configure o  client secretconforme mostrado na imagem.

Figura 7.

a. Defina a descrição de um novo segredo.

b. Escolha o período de expiração.

c. Clique no botãoAdd botão.

7. Copie e salve o valor secreto (posteriormente, ele precisa ser usado no ISE no momento da configuração de integração).

Figura 8.

8. Navegue de volta para a Overview  para copiar o App ID  e.



Figura 9.

9. Habilite o ROPC para o aplicativo.

Figura 10.

a. Navegue até a páginaAuthentication guia.

b. Localize a seção Advanced settings (Configurações avançadas).

c. SelecionarYes para - Trate o aplicativo como um cliente público.

d. Clique no botãoSave botão.

10. Add group claims  ao aplicativo.

Figura 11.

a. Navegue até a configuração de token.

b. Pressione em - Add groups claim .

11. Definir tipos de grupo que precisam ser adicionados

Figura 12.

a. Selecione - Todos os grupos.

b. Clique no botãoAdd botão.

12. Adicionar API permissions .

Figura 13.

a. Navegue até API permissions .

b. Clique em Add permission .

13. Adicionar Microsoft Graph  permissões.

Figura 14.

14. Adicionar Application permissions .

Figura 15.

15. Adicionar Group.Read.All  permissão.

Figura 16.

a. Localize o tipo de API - Grupo.

b. Selecione a opção Group.Read.All .

c. Clique no botão Add permissions  botão.

Observação: os dados do grupo de usuários podem ser buscados do Azure AD de várias maneiras com a ajuda de permissões de API diferentes. O método descrito neste exemplo é comprovadamente bem-sucedido no laboratório do Cisco TAC. Use outras permissões de API caso seu administrador do Azure AD a recomende.

16. Grant admin consent  para permissões de API.

Figura 17.

17. Confirme a Concessão de consentimento para Admin.

Figura 18.

Neste ponto, você pode considerar a integração totalmente configurada no Azure AD.

Configurar o ISE para integração

1. Navegue até as configurações do Gerenciamento de Identidades.

Figura 19.

Navegue até Administration > Identity Management> Settings .

2. Habilitar serviço de ID REST (desabilitado por padrão).

Figura 20.

Navegue até REST ID Store Settings e altere o status das configurações de armazenamento de ID REST para Enable,em seguida Submit  suas alterações.

3. Crie um armazenamento de ID REST.

Figura 21.

Mude para a External Identity Sources  clique em REST (ROPC)  e clique em Adicionar.

4. Configure o armazenamento de ID REST.

Figura 22.

a. Defina o nome do armazenamento de ID. Posteriormente, esse nome poderá ser encontrado na lista de dicionários do ISE quando você configurar políticas de autorização. Além disso, esse nome é exibido na lista de repositórios de IDs disponíveis nas configurações de Política de autenticação e na lista de repositórios de IDs disponíveis na configuração de sequência do Repositório de identidades.

b. Forneça a ID do cliente (obtida do Azure AD na Etapa 8 da seção de configuração de integração do Azure AD).

c. Forneça o segredo do cliente (obtido do Azure AD na Etapa 7 da seção de configuração de integração do Azure AD).

d. Forneça a ID do Locatário (obtida do Azure AD na Etapa 8 da seção de configuração de integração do Azure AD).

e. Configurar sufixo do nome de usuário - por padrão, o ISE PSN usa um nome de usuário fornecido pelo usuário final, que é fornecido no formato sAMAccountName (nome de usuário curto, por exemplo, bob); nesse caso, o Azure AD não pode localizar o usuário. Username Sufix é o valor adicionado ao nome de usuário fornecido pelo usuário para trazer o nome de usuário para o formato UPN.

Observação: o ROPC é limitado à autenticação do usuário, pois ele depende do atributo Username durante a autenticação. Os objetos de dispositivo no Azure AD não têm atributos de Nome de Usuário.

f. Pressione na conexão de Teste para confirmar se o ISE pode usar os detalhes do Aplicativo fornecidos para estabelecer uma conexão com o Azure AD.

g. Pressione em Carregar Grupos para adicionar grupos disponíveis no Azure AD ao repositório de ID REST. O exemplo aqui mostra como é a experiência do administrador.

Observação: esteja ciente do defeito na ID de bug da Cisco CSCvx00345, pois isso faz com que os grupos não carreguem. O defeito foi corrigido no patch 2 do ISE 3.0.

Figura 23.

h. Envie suas alterações.

5. Nesta etapa, considere a criação de uma nova Sequência de Armazenamento de Identidade, que inclui um armazenamento de ID REST recém-criado.

6. No momento em que o armazenamento de ID REST ou a sequência do armazenamento de identidade que a contém são atribuídos à política de autenticação, altere uma ação padrão para Falha de processo de DROP para REJECT, conforme mostrado na imagem.

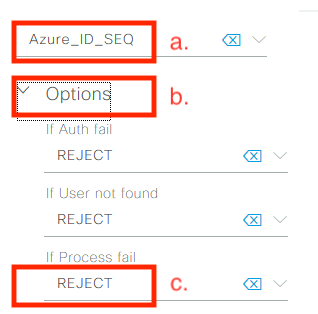

Figura 24.

a. Localize a política de Autenticação que usa o repositório de ID REST.

b. Abra a lista suspensa Opções.

c. A ação padrão de alteração para Processo Falhou de DROP para REJECT.

Isso é necessário para evitar que a PSN seja marcada como inoperante no lado dos NADs em um momento em que ocorram falhas específicas no armazenamento de ID REST, como:

• O usuário não é membro de nenhum grupo no Azure AD.
• A senha do usuário precisa ser alterada.

7. Adicione o dicionário de armazenamento de ID REST na política de Autorização.

Figura 25.

a. Abra a lista suspensa Todos os dicionários.

b. Localize o dicionário nomeado da mesma forma que o armazenamento de ID REST.

8. Adicione grupos de identidade externos (a partir do ISE 3.0, o único atributo disponível no dicionário de armazenamento de ID REST é um grupo externo).

Figura 26.

Exemplos de políticas do ISE para diferentes casos de uso

No caso da autenticação Dot1x, a condição de túnel EAP do dicionário de acesso à rede pode ser usada para corresponder tentativas EAP-TTLS, como mostrado na imagem.

Figura 27.

a. Defina EAP Tunnel EQUAL to EAP-TTLS (Túnel EAP IGUAL a EAP-TTLS) para corresponder tentativas que precisam ser encaminhadas ao armazenamento de ID REST.

b. Selecione diretamente no armazenamento de ID REST ou Sequência de armazenamento de identidade, que o contenha na coluna Usar.

Dentro das políticas de autorização individuais, os grupos externos do Azure AD podem ser usados com o tipo de túnel EAP:

Figura 28.

Para o fluxo baseado em VPN, você pode usar um nome de grupo de túneis como um diferenciador:

Política de autenticação:

Políticas de autorização:

Figura 29.

Verificar

Use esta seção para confirmar se a sua configuração funciona corretamente.

1. Confirme se o serviço de autenticação REST é executado no nó ISE.

Para verificar isso, você precisa executar o comando show application status ise no shell Secure Shell (SSH) de um nó ISE de destino:

skuchere-ise30-1/admin# show application status ise

ISE PROCESS NAME STATE PROCESS ID
--------------------------------------------------------------------
Database Listener running 101790
Database Server running 92 PROCESSES
Application Server running 39355
Profiler Database running 107909
ISE Indexing Engine running 115132
AD Connector running 116376
M&T Session Database running 107694
M&T Log Processor running 112553
Certificate Authority Service running 116226
EST Service running 119875
SXP Engine Service disabled
Docker Daemon running 104217
TC-NAC Service disabled
pxGrid Infrastructure Service disabled
pxGrid Publisher Subscriber Service disabled
pxGrid Connection Manager disabled
pxGrid Controller disabled
PassiveID WMI Service disabled
PassiveID Syslog Service disabled
PassiveID API Service disabled
PassiveID Agent Service disabled
PassiveID Endpoint Service disabled
PassiveID SPAN Service disabled
DHCP Server (dhcpd) disabled
DNS Server (named) disabled
ISE Messaging Service running 104876
ISE API Gateway Database Service running 106853
ISE API Gateway Service running 110426
Segmentation Policy Service disabled
REST Auth Service running 63052
SSE Connector disabled

2. Verifique se o armazenamento de ID REST é usado no momento da autenticação (consulte a seção Etapas. do relatório de autenticação detalhado).

a. A PSN inicia a autenticação de texto simples com o armazenamento de ID REST selecionado.

b. Conexão estabelecida com o Azure Cloud.

c. Etapa de autenticação real - preste atenção no valor de latência apresentado aqui. Caso todas as suas autenticações com o Aure Cloud tenham dificuldades devido à latência significativa, isso afeta o outro fluxo do ISE e, como resultado, toda a implantação do ISE se torna instável.

d. Confirmação de autenticação bem-sucedida.

e. Confirmação dos dados de grupo apresentados em resposta.

f. Contexto de sessão preenchido com dados do grupo de usuários. Para obter mais detalhes sobre o processo de gerenciamento de sessão do ISE, considere uma revisão deste artigo - link.

3. Confirme se as políticas de Autenticação/Autorização esperadas estão selecionadas (para esta seção Visão Geral de investigação do relatório de autenticação detalhado).

Figura 30.

Troubleshooting

Esta seção fornece as informações que você pode usar para solucionar problemas da sua configuração.

Problemas com o serviço de autenticação REST

Para solucionar quaisquer problemas com o Serviço de Autenticação REST, você precisa começar com a revisão do arquivo ADE.log. Localização do pacote de suporte - /support/adeos/ade

Uma palavra-chave de pesquisa para o Serviço de Autenticação REST é - ROPC-control.

Este exemplo mostra como o Serviço de Autenticação REST é iniciado:

2020-08-30T11:15:38.624197+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Starting
2020-08-30T11:15:39.217794+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] inside docker_image_exists
2020-08-30T11:15:39.290301+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Image exist with ID =
2020-08-30T11:15:39.291858+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Docker image doesn't exist
2020-08-30T11:15:39.293768+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Load docker image ROPC
2020-08-30T11:15:39.359490+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Error: No such image: ROPC
2020-08-30T11:15:42.789242+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Loaded image: ROPC:latest
2020-08-30T11:15:42.830411+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Docker image ROPC successfully loaded.
2020-08-30T11:15:42.832131+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Setting up REST Auth Service
2020-08-30T11:15:42.844051+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] inside docker_create_container
2020-08-30T11:15:53.479968+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Copying binaries to the docker container...
2020-08-30T11:15:55.325973+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Container run status false
2020-08-30T11:15:57.103245+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Container run status true
2020-08-30T11:15:57.105752+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Creating ROPC pid file
2020-08-30T11:15:57.278374+02:00 skuchere-ise30-1 admin: info:[application:operation:ROPC-control.sh] Container run status true

Nos casos em que o serviço falha ao iniciar ou cai inesperadamente, sempre faz sentido começar revisando o ADE.log em torno de um período de tempo problemático.

Problemas com autenticação de ID REST

No caso de falhas de autenticação quando o armazenamento de ID REST é usado, você sempre precisa começar de um relatório de autenticação detalhado. Na área Outros Atributos, você pode ver uma seção - RestAuthErrorMsg que contém um erro retornado pela nuvem do Azure:

Figura 31.

Trabalhar com os arquivos de log

No ISE 3.0 devido à Introdução controlada do recurso REST ID, as depurações para ele são habilitadas por padrão. Todos os registros relacionados a ID REST são armazenados em arquivos ROPC que podem ser visualizados via CLI:

skuchere-ise30-1/admin# sh logging application | i ropc
755573 Oct 04 2020 09:10:29 ropc/ropc.log

skuchere-ise30-1/admin# sh logging application ropc/ropc.log
23:49:31.449 [http-nio-9601-exec-6] DEBUG c.c.i.r.c.ROPCController - Starting ROPC auth flow
23:49:31.788 [http-nio-9601-exec-6] DEBUG c.c.i.r.u.ScimUtility - Found user and pass in the SCIM filter

No ISE 3.0 com o patch instalado, observe que o nome do arquivo é rest-id-store.log e não ropc.log. O exemplo de pesquisa anterior fornecido funciona porque o nome da pasta não foi alterado.

Ou esses arquivos podem ser extraídos do pacote de suporte do ISE.

Aqui estão alguns exemplos de log que mostram cenários de trabalho e de não funcionamento diferentes:

1. Erro de certificado quando o Azure Graph não é confiável pelo nó ISE. Esse erro pode ser visto quando os grupos não são carregados na configuração de armazenamento de ID REST.

20:44:54.420 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - Start proxy load for URI 'https://graph.microsoft.com/v1.0/groups'

20:44:54.805 [http-nio-9601-exec-7] ERROR c.c.i.r.p.a.AzureIdentityProviderFacade - Couldn't fetch application groups, REST error
javax.net.ssl.SSLHandshakeException: sun.security.validator.ValidatorException: No trusted certificate found
at sun.security.ssl.Alerts.getSSLException(Alerts.java:192)
at sun.security.ssl.SSLSocketImpl.fatal(SSLSocketImpl.java:1946)
at sun.security.ssl.Handshaker.fatalSE(Handshaker.java:316)
at sun.security.ssl.Handshaker.fatalSE(Handshaker.java:310)
at sun.security.ssl.ClientHandshaker.serverCertificate(ClientHandshaker.java:1639)

Esse problema indica que o certificado da API do Microsoft Graph não é confiável para o ISE. O ISE 3.0.0.458 não tem uma CA raiz global do DigiCert G2 instalada no armazenamento confiável. Isso está documentado no defeito

- ID de bug da Cisco CSCv80297 Para resolver esse problema, você precisa instalar a CA raiz global G2 da DigiCert no armazenamento confiável do ISE e marcá-lo como confiável para serviços Cisco.

O certificado pode ser baixado aqui - https://www.digicert.com/kb/digicert-root-certificates.htm

2. Segredo de aplicativo errado.

10:57:53.200 [http-nio-9601-exec-1] DEBUG c.c.i.r.e.c.CertificateCache - SSLContext initialized with trust managers
10:57:54.205 [http-nio-9601-exec-1] ERROR c.c.i.r.u.RestUtility - Error response in 'POST' request. Status - '401'. Error - '{"error":"invalid_client","error_description":"AADSTS7000215: Invalid client secret is provided.\r\nTrace ID: 99cc29f7-502a-4aaa-b2cf-1daeb071b900\r\nCorrelation ID: a697714b-5ab2-4bd1-8896-f9ad40d625e5\r\nTimestamp: 2020-09-29 09:01:36Z","error_codes":[7000215],"timestamp":"2020-09-29 09:01:36Z","trace_id":"99cc29f7-502a-4aaa-b2cf-1daeb071b900","correlation_id":"a697714b-5ab2-4bd1-8896-f9ad40d625e5","error_uri":"https://login.microsoftonline.com/error?code=7000215"}'
10:57:54.206 [http-nio-9601-exec-1] ERROR c.c.i.r.c.ROPCController - Request related Error
com.cisco.ise.ROPC.entities.exceptions.InvalidApplicationAuthException: AADSTS7000215: Invalid client secret is provided.
Trace ID: 99cc29f7-502a-4aaa-b2cf-1daeb071b900
Correlation ID: a697714b-5ab2-4bd1-8896-f9ad40d625e5
Timestamp: 2020-09-29 09:01:36Z - Error Codes: [7000215]
at com.cisco.ise.ROPC.providers.azure.AzureIdentityProviderFacade.authenticateApplication(AzureIdentityProviderFacade.java:117)

3. ID do APLICATIVO incorreta.

21:34:36.090 [http-nio-9601-exec-4] DEBUG c.c.i.r.e.c.CertificateCache - SSLContext initialized with trust managers
21:34:36.878 [http-nio-9601-exec-4] ERROR c.c.i.r.u.RestUtility - Error response in 'POST' request. Status - '400'. Error - '{"error":"unauthorized_client","error_description":"AADSTS700016: Application with identifier '825aab1f-be45-4d53-92fe-bb756' was not found in the directory '83cc4b2c-c608-4563-b6bd-dc8e83977ff6'. This can happen if the application has not been installed by the administrator of the tenant or consented to by any user in the tenant. You have sent your authentication request to the wrong tenant.\r\nTrace ID: 6dbd0fdd-0128-4ea8-b06a-5e78f37c0100\r\nCorrelation ID: eced0c34-fcc1-40b9-b033-70e5abe75985\r\nTimestamp: 2020-08-31 19:38:34Z","error_codes":[700016],"timestamp":"2020-08-31 19:38:34Z","trace_id":"6dbd0fdd-0128-4ea8-b06a-5e78f37c0100","correlation_id":"eced0c34-fcc1-40b9-b033-70e5abe75985","error_uri":"https://login.microsoftonline.com/error?code=700016"}'
21:34:36.879 [http-nio-9601-exec-4] ERROR c.c.i.r.c.ROPCController - Request related Error
com.cisco.ise.ROPC.entities.exceptions.InvalidApplicationAuthException: AADSTS700016: Application with identifier '825aab1f-be45-4d53-92fe-bb756' was not found in the directory '83cc4b2c-c608-4563-b6bd-dc8e83977ff6'. This can happen if the application has not been installed by the administrator of the tenant or consented to by any user in the tenant. You have sent your authentication request to the wrong tenant.
Trace ID: 6dbd0fdd-0128-4ea8-b06a-5e78f37c0100
Correlation ID: eced0c34-fcc1-40b9-b033-70e5abe75985
Timestamp: 2020-08-31 19:38:34Z - Error Codes: [700016]

4. Usuário não encontrado.

10:43:01.351 [http-nio-9601-exec-2] ERROR c.c.i.r.u.RestUtility - Error response in 'POST' request. Status - '400'. Error - '{"error":"invalid_grant","error_description":"AADSTS50034: The user account bob does not exist in the 83cc4b2c-c608-4563-b6bd-dc8e83977ff6 directory. To sign into this application, the account must be added to the directory.\r\nTrace ID: 9417a19e-66f8-4887-ab7a-a9ee268b1a00\r\nCorrelation ID: df3722ff-cd29-4ea2-98fc-fff0117a8db9\r\nTimestamp: 2020-08-31 08:46:57Z","error_codes":[50034],"timestamp":"2020-08-31 08:46:57Z","trace_id":"9417a19e-66f8-4887-ab7a-a9ee268b1a00","correlation_id":"df3722ff-cd29-4ea2-98fc-fff0117a8db9","error_uri":"https://login.microsoftonline.com/error?code=50034"}'
10:43:01.352 [http-nio-9601-exec-2] ERROR c.c.i.r.c.ROPCController - Request related Error
com.cisco.ise.ROPC.entities.exceptions.ROPCResponseErrorException: {"error":"invalid_grant","error_description":"AADSTS50034: The user account bob does not exist in the 83cc4b2c-c608-4563-b6bd-dc8e83977ff6 directory. To sign into this application, the account must be added to the directory.\r\nTrace ID: 9417a19e-66f8-4887-ab7a-a9ee268b1a00\r\nCorrelation ID: df3722ff-cd29-4ea2-98fc-fff0117a8db9\r\nTimestamp: 2020-08-31 08:46:57Z","error_codes":[50034],"timestamp":"2020-08-31 08:46:57Z","trace_id":"9417a19e-66f8-4887-ab7a-a9ee268b1a00","correlation_id":"df3722ff-cd29-4ea2-98fc-fff0117a8db9","error_uri":"https://login.microsoftonline.com/error?code=50034"}
at com.cisco.ise.ROPC.providers.azure.AzureIdentityProviderFacade.authenticateUser(AzureIdentityProviderFacade.java:87)
at com.cisco.ise.ROPC.providers.azure.AzureROPCFlow.authenticateUser(AzureROPCFlow.java:100)
at com.cisco.ise.ROPC.providers.azure.AzureROPCFlow.doEntireFlow(AzureROPCFlow.java:69)
at com.cisco.ise.ROPC.controllers.ROPCController.ROPCAuthFlow(ROPCController.java:168)
at com.cisco.ise.ROPC.controllers.ROPCController.get(ROPCController.java:85)
at sun.reflect.NativeMethodAccessorImpl.invoke0(Native Method)
at sun.reflect.NativeMethodAccessorImpl.invoke(NativeMethodAccessorImpl.java:62)
at sun.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
at java.lang.reflect.Method.invoke(Method.java:498)

5. Senha do usuário expirada - normalmente pode acontecer para o usuário recém-criado, pois a senha definida pelo administrador do Azure precisa ser alterada no momento do logon no Office365.

10:50:55.096 [http-nio-9601-exec-4] ERROR c.c.i.r.u.RestUtility - Error response in 'POST' request. Status - '401'. Error - '{"error":"invalid_grant","error_description":"AADSTS50055: The password is expired.\r\nTrace ID: 776120b2-9687-4f88-bf93-822a4d019c00\r\nCorrelation ID: 5defbdc6-3a7f-425f-91e9-ba3c10fcc410\r\nTimestamp: 2020-08-31 08:54:51Z","error_codes":[50055],"timestamp":"2020-08-31 08:54:51Z","trace_id":"776120b2-9687-4f88-bf93-822a4d019c00","correlation_id":"5defbdc6-3a7f-425f-91e9-ba3c10fcc410","error_uri":"https://login.microsoftonline.com/error?code=50055","suberror":"user_password_expired"}'
10:50:55.097 [http-nio-9601-exec-4] ERROR c.c.i.r.c.ROPCController - Request related Error
com.cisco.ise.ROPC.entities.exceptions.ROPCResponseErrorException: {"error":"invalid_grant","error_description":"AADSTS50055: The password is expired.\r\nTrace ID: 776120b2-9687-4f88-bf93-822a4d019c00\r\nCorrelation ID: 5defbdc6-3a7f-425f-91e9-ba3c10fcc410\r\nTimestamp: 2020-08-31 08:54:51Z","error_codes":[50055],"timestamp":"2020-08-31 08:54:51Z","trace_id":"776120b2-9687-4f88-bf93-822a4d019c00","correlation_id":"5defbdc6-3a7f-425f-91e9-ba3c10fcc410","error_uri":"https://login.microsoftonline.com/error?code=50055","suberror":"user_password_expired"}
at com.cisco.ise.ROPC.providers.azure.AzureIdentityProviderFacade.authenticateUser(AzureIdentityProviderFacade.java:87)
at com.cisco.ise.ROPC.providers.azure.AzureROPCFlow.authenticateUser(AzureROPCFlow.java:100)
at com.cisco.ise.ROPC.providers.azure.AzureROPCFlow.doEntireFlow(AzureROPCFlow.java:69)
at com.cisco.ise.ROPC.controllers.ROPCController.ROPCAuthFlow(ROPCController.java:168)
at com.cisco.ise.ROPC.controllers.ROPCController.get(ROPCController.java:85)
at sun.reflect.GeneratedMethodAccessor53.invoke(Unknown Source)
at sun.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
at java.lang.reflect.Method.invoke(Method.java:498)

6. Os grupos não podem ser carregados devido a permissões de API incorretas.

12:40:06.624 [http-nio-9601-exec-9] ERROR c.c.i.r.u.RestUtility - Error response in 'GET' request. Status - '403'. Error - '{
"error": {
"code": "Authorization_RequestDenied",
"message": "Insufficient privileges to complete the operation.",
"innerError": {
"date": "2020-08-30T10:43:59",
"request-id": "da458fa4-cc8a-4ae8-9720-b5370ad45297"
}
}
}'

7. A autenticação falha quando o ROPC não é permitido no Azure.

11:23:10.824 [http-nio-9601-exec-2] DEBUG c.c.i.r.e.c.CertificateCache - SSLContext initialized with trust managers
11:23:11.776 [http-nio-9601-exec-2] ERROR c.c.i.r.u.RestUtility - Error response in 'POST' request. Status - '401'. Error - '{"error":"invalid_client","error_description":"AADSTS7000218: The request body must contain the parameter: 'client_assertion' or 'client_secret'.\r\nTrace ID: 856d1ced-06c3-4446-a856-813789579b00\r\nCorrelation ID: b0a9cb82-4f37-46b3-abf5-361d8ce34094\r\nTimestamp: 2020-08-31 09:27:08Z","error_codes":[7000218],"timestamp":"2020-08-31 09:27:08Z","trace_id":"856d1ced-06c3-4446-a856-813789579b00","correlation_id":"b0a9cb82-4f37-46b3-abf5-361d8ce34094","error_uri":"https://login.microsoftonline.com/error?code=7000218"}'
11:23:11.777 [http-nio-9601-exec-2] ERROR c.c.i.r.c.ROPCController - Request related Error
com.cisco.ise.ROPC.entities.exceptions.ROPCResponseErrorException: {"error":"invalid_client","error_description":"AADSTS7000218: The request body must contain the parameter: 'client_assertion' or 'client_secret'.\r\nTrace ID: 856d1ced-06c3-4446-a856-813789579b00\r\nCorrelation ID: b0a9cb82-4f37-46b3-abf5-361d8ce34094\r\nTimestamp: 2020-08-31 09:27:08Z","error_codes":[7000218],"timestamp":"2020-08-31 09:27:08Z","trace_id":"856d1ced-06c3-4446-a856-813789579b00","correlation_id":"b0a9cb82-4f37-46b3-abf5-361d8ce34094","error_uri":"https://login.microsoftonline.com/error?code=7000218"}
at com.cisco.ise.ROPC.providers.azure.AzureIdentityProviderFacade.authenticateUser(AzureIdentityProviderFacade.java:87)
at com.cisco.ise.ROPC.providers.azure.AzureROPCFlow.authenticateUser(AzureROPCFlow.java:100)
at com.cisco.ise.ROPC.providers.azure.AzureROPCFlow.doEntireFlow(AzureROPCFlow.java:69)
at com.cisco.ise.ROPC.controllers.ROPCController.ROPCAuthFlow(ROPCController.java:168)
at com.cisco.ise.ROPC.controllers.ROPCController.get(ROPCController.java:85)
at sun.reflect.GeneratedMethodAccessor53.invoke(Unknown Source)
at sun.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
at java.lang.reflect.Method.invoke(Method.java:498)

8. A autenticação falha, pois o usuário não pertence a nenhum grupo no Azure.

21:54:55.976 [http-nio-9601-exec-5] DEBUG c.c.i.r.e.c.CertificateCache - SSLContext initialized with trust managers
21:54:57.312 [http-nio-9601-exec-5] ERROR c.c.i.r.p.a.AzureROPCFlow - Missing claims in the id token: "name" or "groups"
21:54:57.313 [http-nio-9601-exec-5] ERROR c.c.i.r.c.ROPCController - Server Error
com.cisco.ise.ROPC.entities.exceptions.JsonParseException: Json exception: Missing claims in the id token: "name" or "groups"
at com.cisco.ise.ROPC.providers.azure.AzureROPCFlow.validateIdTokenPayload(AzureROPCFlow.java:93)

9. Autenticação de usuário e recuperação de grupo bem-sucedidas.

11:46:03.035 [http-nio-9601-exec-7] DEBUG c.c.i.r.c.ROPCController - Starting ROPC auth flow
11:46:03.037 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.ScimUtility - Found user and pass in the SCIM filter
11:46:03.037 [http-nio-9601-exec-7] DEBUG c.c.i.r.c.ROPCController - Getting the right ROPC handler for the request IDPType AZURE
11:46:03.037 [http-nio-9601-exec-7] DEBUG c.c.i.r.c.ROPCController - Getting user groups from handler
11:46:03.038 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - Start building http client
11:46:03.039 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - Start proxy load for URI 'https://login.microsoftonline.com/83cc4b2c-c608-4563-b6bd-dc8e83977ff6/oauth2/v2.0/token'
11:46:03.039 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - Start check if host is bypass
11:46:03.039 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - Iterating bypass hosts '192.168.1.10,10.201.228.98,10.62.145.72,172.16.201.204,172.16.201.203' to find host 'login.microsoftonline.com'
11:46:03.040 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - Proxy server found with address '192.168.255.40' and port '8080', load to httpclient
11:46:03.040 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - Start adding proxy credentials to builder
11:46:03.040 [http-nio-9601-exec-7] DEBUG c.c.i.r.u.HttpClientWrapper - No credentials found for proxy
11:46:03.040 [http-nio-9601-exec-7] DEBUG c.c.i.r.e.c.CertificateCache - Created SSLContext with TLSv1.2 algorithm
11:46:03.041 [http-nio-9601-exec-7] DEBUG c.c.i.r.e.c.CertificateCache - SSLContext initialized with trust managers
11:46:04.160 [http-nio-9601-exec-7] DEBUG c.c.i.r.c.ROPCController - The ROPCHandlerResponse is: {
"schemas" : [ "urn:ietf:params:scim:schemas:core:2.0:User" ],
"userName" : "username",
"name" : {
"formatted" : "bob"
},
"displayName" : "bob",
"groups" : [ {
"value" : "17db2c79-fb87-4027-ae13-88eb5467f25b"
} ],
"roles" : [ ]
}
