Autenticação da Web central com FlexConnect AP em um WLC com exemplo de configuração ISE

Introdução

Este documento descreve como configurar a autenticação da Web central com Access point de FlexConnect (AP) em um controlador do Wireless LAN (WLC) com Identity Services Engine (ISE) no modo do switching local.

Nota importante: Neste tempo, a autenticação local no FlexAPs não é apoiada para esta encenação.

Outros documentos nesta série

• Autenticação da Web central com um exemplo de configuração do interruptor e do Identity Services Engine
• Autenticação da Web central no exemplo de configuração WLC e ISE

Pré-requisitos

Requisitos

Não existem requisitos específicos para este documento.

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Cisco Identity Services Engine (ISE), liberação 1.2.1
• Software do controlador do Wireless LAN, versão de liberação - 7.4.100.0

Configurar

Há uns métodos múltiplos para configurar a autenticação da Web central no controlador do Wireless LAN (WLC). O primeiro método é a autenticação da Web local em que o WLC reorienta o tráfego de HTTP a um interno ou a um servidor interno onde o usuário seja alertado autenticar. O WLC então busca as credenciais (enviadas para trás através de um pedido HTTP GET no caso de um servidor interno) e faz uma autenticação RADIUS. No caso de um usuário convidado, um servidor interno (tal como o server do motor do serviço da identidade (ISE) ou do convidado NAC (NG)) é exigido enquanto o portal fornece características tais como se registrar e auto-abastecimento do dispositivo. Este processo inclui estas etapas:

1. Os associados do usuário à autenticação da Web SSID.
2. O usuário abre seu navegador.
3. O WLC reorienta ao portal do convidado (tal como o ISE ou os NG) assim que uma URL for incorporada.
4. O usuário autentica no portal.
5. O portal do convidado reorienta de volta ao WLC com as credenciais incorporadas.
6. O WLC autentica o usuário convidado através do RAIO.
7. O WLC reorienta de volta à URL original.

Este processo inclui muita reorientação. A aproximação nova é usar a autenticação da Web central que trabalha com ISE (versões mais tarde de 1.1) e WLC (versões mais tarde de 7.2). Este processo inclui estas etapas:

1. Os associados do usuário à autenticação da Web SSID.
2. O usuário abre seu navegador.
3. O WLC reorienta ao portal do convidado.
4. O usuário autentica no portal.
5. O ISE envia uma mudança do RAIO da autorização (CoA - porta 1700 UDP) indicar ao controlador que o usuário é válido e empurra eventualmente atributos RADIUS tais como o Access Control List (ACL).
6. O usuário é alertado experimentar de novo a URL original.

Esta seção descreve as etapas necessárias configurar a autenticação da Web central no WLC e no ISE.

Diagrama de Rede

Essa configuração utiliza esta configuração de rede:

Configuração de WLC

A configuração WLC é relativamente simples. Um “truque? é usado (mesmos que no Switches) para obter a autenticação dinâmica URL do ISE. (Desde que usa o CoA, uma sessão precisa de ser criada como o ID de sessão é parte da URL.) O SSID é configurado para usar o MAC que filtra, e o ISE é configurado para retornar uma mensagem da aceitação de acesso mesmo se o MAC address não é encontrado de modo que envie a reorientação URL para todos os usuários.

Além, o Network Admission Control (NAC) do RAIO e a ultrapassagem AAA devem ser permitidos. O RAIO NAC permite que o ISE envie um pedido CoA que indique o usuário está autenticado agora e pode alcançar a rede. É usado igualmente para a avaliação da postura em que o ISE muda o perfil de usuário baseado no resultado da postura.

1. Assegure-se de que o servidor Radius tenha o RFC3576 (CoA) permitido, que é o padrão.




2. Crie um WLAN novo. Este exemplo cria um CWAFlex nomeado WLAN novo e atribui-o a vlan33. (Nota que não terá muito efeito desde que o Access point reage do modo do switching local.)




3. Na ABA de segurança, permita o MAC que filtra como a Segurança da camada 2.




4. Na aba da camada 3, assegure-se de que a Segurança esteja desabilitada. (Se a autenticação da Web é permitida na camada 3, a autenticação da Web local é permitida, autenticação da Web não central.)




5. Nos servidores AAA catalogue, selecione o server ISE como o servidor Radius para o WLAN. Opcionalmente, você pode selecioná-lo para explicar a fim ter mais informação detalhada no ISE.




6.  No guia avançada, assegure permitem a ultrapassagem AAA é verificado e o raio NAC é selecionado para o estado NAC.




7. Crie uma reorientação ACL.

   ThisACL é provido na mensagem da aceitação de acesso do theISE e define que tráfego deve ser reorientado (negado pelo theACL) assim como que tráfego não deve ser reorientado (permitido pelo theACL). Basicamente, o DNS e o tráfego para/desde o theISE precisam de ser permitidos.

   Note: Uma edição com FlexConnect AP é que você deve criar um FlexConnect ACL separa de seu ACL normal. Esta edição é documentada no Bug da Cisco CSCue68065 e fixada na liberação 7.5.  Em WLC 7.5 e mais atrasado, somente um FlexACL é exigido, e nenhum padrão ACL é precisado. O WLC espera que a reorientação ACL retornada pelo ISE é um ACL normal. Contudo, assegurá-lo trabalha, você precisa o mesmo ACL aplicado que o FlexConnect ACL.


   Este exemplo mostra como criar um FlexConnect ACL nomeado flexred:





   1. Crie regras para permitir o tráfego DNS assim como o tráfego para o ISE e para negar o resto.


      Se você quer a segurança máxima, você pode permitir somente a porta 8443 para o ISE. (Se posturing, você deve adicionar portas típicas da postura, tais como 8905,8906,8909,8910.)


   2. (Somente no código antes da versão 7.5 devido a CSCue68065) escolha a Segurança > as listas de controle de acesso para criar um ACL idêntico com o mesmo nome.




   3. Prepare o FlexConnect específico AP. Note que para um desenvolvimento maior, você usaria tipicamente grupos de FlexConnect e não executaria estes artigos em uma base por-AP para motivos de escalabilidade.


      1. Clique o Sem fio, e selecione o Access point específico.
      2. Clique a aba de FlexConnect, e clique Webauthentication externo ACL. (Antes da versão 7.4, esta opção foi nomeada políticas da Web.)

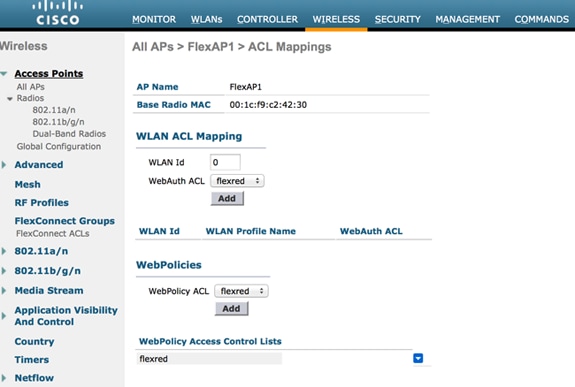

      3. Adicionar o ACL (nomeado flexred neste exemplo) à área de políticas da Web. Isto PRE-impulsos o ACL ao Access point. Não é aplicado ainda, mas o índice ACL é dado ao AP de modo que possa se aplicar quando necessário.




A configuração WLC está agora completa.

Configuração ISE

Crie o perfil da autorização

Termine estas etapas a fim criar o perfil da autorização:

1. Clique a política, e clique então elementos da política.

2. Clique resultados.

3. Expanda a autorização, e clique então o perfil da autorização.

4. Clique o botão Add a fim criar um perfil novo da autorização para o webauth central.

5. No campo de nome, dê entrada com um nome para o perfil. Este exemplo usa CentralWebauth.

6. Escolha ACCESS_ACCEPT da lista de drop-down do tipo de acesso.

7. Verifique a caixa de verificação da autenticação da Web, e escolha o AUTH centralizado da Web da lista de drop-down.

8. No campo ACL, dê entrada com o nome do ACL no WLC que define o tráfego que será reorientado. Este os exemplos usam-se flexred.

9. Escolha o padrão da lista de drop-down da reorientação.

O atributo da reorientação define se o ISE vê o portal de web padrão ou um portal da web feito sob encomenda que o ISE admin criou. Por exemplo, o ACL flexred neste exemplo provoca uma reorientação em cima do tráfego de HTTP do cliente a em qualquer lugar.

Crie uma regra da autenticação

Termine estas etapas a fim usar o perfil da autenticação para criar a regra da autenticação:

1. Sob o menu da política, clique a autenticação.

   Esta imagem mostra um exemplo de como configurar a regra da política de autenticação. Neste exemplo, uma regra está configurada que provoque quando a filtração MAC é detectada.



2. Dê entrada com um nome para sua regra da autenticação. Este exemplo usa o Sem fio mab.
3. Selecione (+) o ícone positivo no se campo da circunstância.
4. Escolha a condição composta, e escolha então Wireless_MAB.
5. Escolha de “o acesso rede padrão” como o protocolo permitido.
6. Clique a seta encontrada ao lado de e… a fim expandir mais a regra.
7. Clique + ícone no campo de fonte da identidade, e escolha valores-limite internos.
8. Escolha continuam do se lista de drop-down não encontrada do usuário.



Esta opção permite que um dispositivo seja autenticado (através do webauth) mesmo se seu MAC address não é sabido. Os clientes do dot1x podem ainda autenticar com suas credenciais e não devem ser estados relacionados com esta configuração.

Crie uma regra da autorização

Há agora diversas regras a configurar na política da autorização. Quando o PC é associado, atravessará a filtração do Mac; supõe-se que o MAC address não está sabido, assim que o webauth e o ACL são retornados. Esta regra não conhecida MAC é mostrada na imagem abaixo e configurada nesta seção.



Termine estas etapas a fim criar a regra da autorização:

1. Crie uma regra nova, e dê entrada com um nome. Este exemplo usa o MAC não conhecido.

2. Clique (+) o ícone positivo no campo da circunstância, e escolha-o criar uma condição nova.

3. Expanda a lista de drop-down da expressão.

4. Escolha o acesso de rede, e expanda-o.

5. Clique AuthenticationStatus, e escolha o operador dos iguais.

6. Escolha UnknownUser no campo à direita.

7. Na página geral da autorização, escolha CentralWebauth (perfil da autorização) no campo à direita da palavra então.

   Esta etapa permite que o ISE continue mesmo que o usuário (ou o MAC) não sejam sabidos.

   Os usuários desconhecidos são apresentados agora com a página de login. Contudo, uma vez que incorporam suas credenciais, são apresentados outra vez com um pedido de autenticação no ISE; consequentemente, uma outra regra deve ser configurada com uma circunstância que seja estada conforme se o usuário é um usuário convidado. Neste exemplo, se o convidado dos iguais de UseridentityGroup é usado, e nele é suposto que todos os convidados pertencem a este grupo.

8. Clique as ações abotoam-se ficado situado no fim da regra não conhecida MAC, e escolhem-se introduzir uma regra nova acima.

   Note: É muito importante que esta regra nova vem antes da regra não conhecida MAC.

9. Inscreva o ò AUTH no campo de nome.

10. Selecione um grupo da identidade como a circunstância. Este exemplo escolheu o convidado.


11. No campo da circunstância, clique (+) o ícone positivo, e escolha-o criar uma condição nova.


12. Escolha o acesso de rede, e clique UseCase.


13. Escolha iguais como o operador.


14. Escolha GuestFlow como o operando direito. Isto significa que você travará os usuários que apenas entraram no Web page e voltam depois que uma mudança da autorização (o fluxo do convidado parte da regra) e somente se pertencem ao grupo da identidade do convidado.


15. Na página da autorização, clique (+) o ícone positivo (situado ao lado de então) a fim escolher um resultado para sua regra.

    Neste exemplo, um perfil preconfigured (vlan34) é atribuído; esta configuração não é mostrada neste documento.

    Você pode escolher uma opção do acesso da licença ou para criar um perfil feito sob encomenda a fim retornar o VLAN ou os atributos esse você gosta.

Nota importante: Em ISE Version1.3, segundo o tipo de autenticação da Web, do “o exemplo do uso do fluxo convidado” não pôde ser encontrado anymore. A regra da autorização teria que então conter o grupo de utilizadores do convidado como a única condição possível.

Permita a renovação IP (opcional)

Se você atribui um VLAN, a etapa final é para que o PC cliente renove seu endereço IP de Um ou Mais Servidores Cisco ICM NT. Esta etapa é conseguida pelo portal do convidado para clientes do Windows. Se você não ajustou um VLAN para a?a regra do AUTH mais adiantado, você pode saltar esta etapa.

Note que em FlexConnect AP, o VLAN precisa de preexistir no AP próprio. Consequentemente, se não faz, você pode criar um mapeamento no AP próprio VLAN-ACL ou no grupo do cabo flexível onde você não aplica nenhum ACL para o VLAN novo você quer criar. Isso cria realmente um VLAN (sem o ACL nele).

Se você atribuiu um VLAN, termine estas etapas a fim permitir a renovação IP:

1. Clique a administração, e clique então o Gerenciamento do convidado.

2. Clique ajustes.

3. Expanda o convidado, e expanda então a configuração do Multi-portal.

4. Clique DefaultGuestPortal ou o nome de um portal que feito sob encomenda você pode ter criado.

5. Clique a caixa de verificação da liberação de Vlan DHCP.

   Note: Esta opção trabalha somente para clientes do Windows.



Fluxo de tráfego

Pode parecer difícil compreender que tráfego é enviado onde nesta encenação. Está aqui uma revisão rápida:

• O cliente envia o pedido da associação sobre o ar para o SSID.
• O WLC segura a autenticação de filtração MAC com ISE (onde recebe os atributos da reorientação).
• O cliente recebe somente uma resposta do assoc depois que a filtração MAC está completa.
• O cliente submete uma requisição DHCP e aquele é comutado LOCALMENTE pelo obain do Access point um endereço IP de Um ou Mais Servidores Cisco ICM NT do local remoto.
• No estado de Central_webauth, o tráfego marcado para nega na reorientação ACL (assim que HTTP tipicamente) é comutado CENTRALMENTE. Assim não é o AP que faz a reorientação mas o WLC; por exemplo, quando o cliente pede todo o Web site, o AP envia este ao WLC encapsulado em CAPWAP e nas paródias WLC que o endereço IP de Um ou Mais Servidores Cisco ICM NT do Web site e reorienta para o ISE.
• O cliente é reorientado ao ISE reorienta a URL. Isto é comutado LOCALMENTE outra vez (porque bate na licença no cabo flexível reorienta o ACL).
• Uma vez no estado de CORRIDA, o tráfego é comutado localmente.

Verificar

Uma vez que o usuário é associado ao SSID, a autorização está indicada na página ISE.

Da parte inferior acima, você pode ver a autenticação de filtração do MAC address que retorna os atributos CWA. Está em seguida o início de uma sessão portal com nome de usuário. O ISE envia então um CoA ao WLC e a última autenticação é uma autenticação de filtração do Mac da camada 2 no lado WLC, mas o ISE recorda o cliente e o username e aplica o VLAN que necessário nós configuramos neste exemplo.

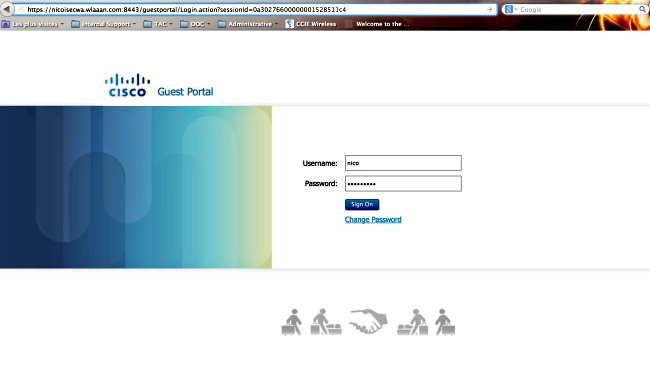

Quando todo o endereço é aberto no cliente, o navegador está reorientado ao ISE. Assegure-se de que o Domain Name System (DNS) esteja configurado corretamente.

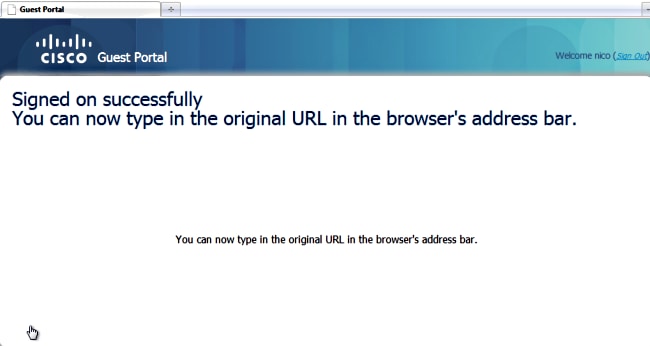

O acesso de rede é concedido depois que o usuário aceita as políticas.

No controlador, no estado do gerente da política e em mudanças de estado do RAIO NAC de POSTURE_REQD A SER EXECUTADO.
