Introdução

Este documento descreve como configurar o AnyConnect VPN (Virtual Private Network) em um firewall FTD (Firepower Threat Defense) usando o Cisco ISE (Identity Services Engine) como um servidor RADIUS. Usamos um Windows Server 2012 como nossa CA raiz (autoridade certificadora) para que a comunicação por VPN seja protegida por certificados, ou seja, o PC do funcionário confiará no certificado do FTD porque o certificado de VPN do FTD foi assinado por nossa CA raiz do Windows Server 2012

Pré-requisitos

Requisitos

Você deve ter o seguinte implantado e em execução na rede:

Firewall Firepower Management Center e Firepower Threat Defense implantados com conectividade básica
Cisco ISE implantado e em execução na sua rede
Windows Server (com Ative Diretory) implantado e PCs Windows/Mac dos funcionários associados ao domínio do AD (Ative Diretory)

Em nosso exemplo abaixo, os funcionários abrirão o AnyConnect Client em seus PCs Windows/Mac e se conectarão com segurança à interface externa do FTD via VPN usando suas credenciais. O FTD verificará seu nome de usuário e senha em relação ao Cisco ISE (que verificará com o Ative Diretory do Windows Server para verificar seu nome de usuário, senha e grupo, ou seja, somente os usuários do grupo AD 'Funcionários' poderão acessar a VPN na rede da empresa.

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software:

Firepower Management Center e Firepower Threat Defense executando 6.2.3
Cisco Identity Services Engine executando 2.4
Cisco AnyConnect Secure Mobility Client executando 4.6.03049
Windows Server 2012 R2 executando Ative Diretory e Serviços de Certificados (esta é nossa CA Raiz para todos os certificados)
PCs Windows 7, Windows 10 e Mac

Configurar

Diagrama de Rede

Neste caso de uso, o PC Windows/Mac do funcionário que executa o Anyconnect VPN Client se conectará ao endereço IP público externo do firewall FTD, e o Cisco ISE concederá dinamicamente a ele acesso limitado ou total a certos recursos internos ou da Internet (configuráveis) quando estiverem conectados via VPN, dependendo do grupo do AD do qual sejam membros no Ative Diretory

Dispositivo	Nome de host/FQDN	Endereço IP público	Endereço IP privado	Endereço IP do AnyConnect
PC Windows	-	198.51.100.2	10.0.0.1	192.168.10.50
FTD	ciscofp3.cisco.com	203.0.113.2	192.168.1.1	-
CVP	-	-	192.168.1.30	-
Cisco ISE	ciscoise.cisco.com	-	192.168.1.10	-
Windows Server 2012	ciscodc.cisco.com	-	192.168.1.20	-
Servidores internos	-	-	192.168.1.x	-

Configuração

Exportar o certificado CA raiz do Windows Server

Neste documento, usaremos o Microsoft Windows Server 2012 como nossa CA raiz para certificados. Os PCs Cliente confiarão nessa CA raiz para se conectar com segurança ao FTD via VPN (veja as etapas abaixo). Isso garantirá que eles possam se conectar com segurança ao FTD pela Internet e acessar recursos internos de casa. O PC dele confiará na conexão no navegador e no AnyConnect Client.

Vá para http://192.168.1.20/certsrv e siga as etapas abaixo para baixar seu Certificado CA Raiz do Windows Server:

Clique em Baixar um certificado de autoridade de certificação, cadeia de certificados ou CRL

Clique em Download Certificate e renomeie-o como "RootCAcert3.cer"

Instalar o Certificado de CA Raiz em PCs Windows/Mac dos funcionários

Método 1: instalar o certificado em todos os PCs dos funcionários enviando-o por meio da Política de Grupo do Windows Server (ideal para qualquer coisa acima de 10 usuários de VPN):

Como usar o Windows Server para distribuir certificados para computadores cliente usando a política de grupo

Método 2: instalar o certificado em todos os PCs dos funcionários instalando-o individualmente em cada PC (ideal para testar um usuário de VPN):

Clique com o botão direito do mouse no certificado no PC Windows/Mac dos seus funcionários e clique em Instalar Certificado

Selecione 'Usuário atual'

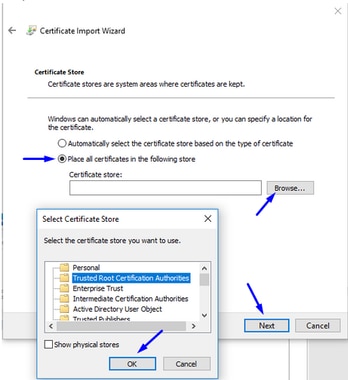

Selecione Place all certificates in the following store e selecione Trusted Root Certification Authorities, clique em Ok, clique em Next e clique em Finish

Gerar um CSR no FTD, obter o CSR assinado pela CA raiz do Windows Server e instalar esse certificado assinado no FTD

Vá para Objetos > Gerenciamento de objetos > PKI > Cert Enrollment, clique em Adicionar Enrollment de Cert

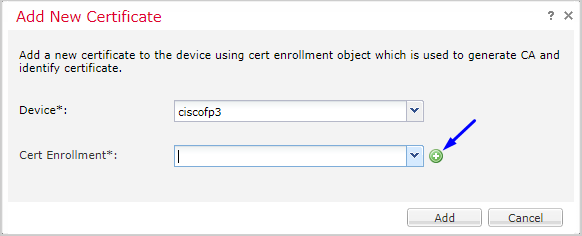

Clique no botão Add Cert Enrollment

Selecione Tipo de Inscrição > Manual

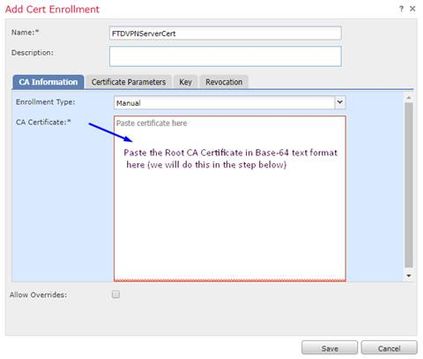

Como visto na imagem abaixo, precisamos colar nosso certificado CA raiz aqui:

Veja como baixar seu certificado de CA raiz, visualizá-lo em formato de texto e colá-lo na caixa acima:

Acesse http://192.168.1.20/certsrv

Clique em Baixar um certificado de autoridade de certificação, cadeia de certificados ou CRL

Clique no botão Base 64 > clique em Download CA Certificate

Abra o arquivo RootCAcertBase64.cer no Bloco de Notas

Copie e cole o conteúdo do .cer (certificado de CA raiz) do Windows AD Server aqui:

Clique na guia Parâmetros do certificado >> digite as informações do certificado

Note:
O campo FQDN personalizado deve ser o FQDN do seu FTD

O campo Nome Comum deve ser o FQDN do seu FTD

Dica: você pode obter o FQDN do seu FTD digitando o seguinte comando na CLI do FTD:

> show network
===============[ System Information ]===============
Hostname : ciscofp3.cisco.com
Domains : cisco
DNS Servers : 192.168.1.20
Management port : 8305
IPv4 Default route
Gateway : 192.168.1.1

======================[ br1 ]=======================
State : Enabled
Channels : Management & Events
Mode : Non-Autonegotiation
MDI/MDIX : Auto/MDIX
MTU : 1500
MAC Address : 00:0C:29:4F:AC:71
----------------------[ IPv4 ]----------------------
Configuration : Manual
Address : 192.168.1.2
Netmask : 255.255.255.0

Clique na guia Key e digite qualquer Key Name

Clique em Salvar

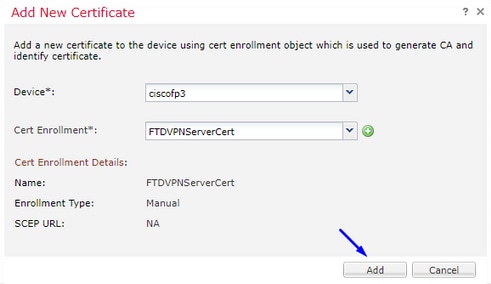

Selecione seu FTDVPNServerCert que acabamos de criar acima e clique em Adicionar

Dica: aguarde cerca de 10 a 30 segundos para que o FMC + FTD verifique e instale o certificado de CA raiz (clique no ícone Atualizar se ele não aparecer)

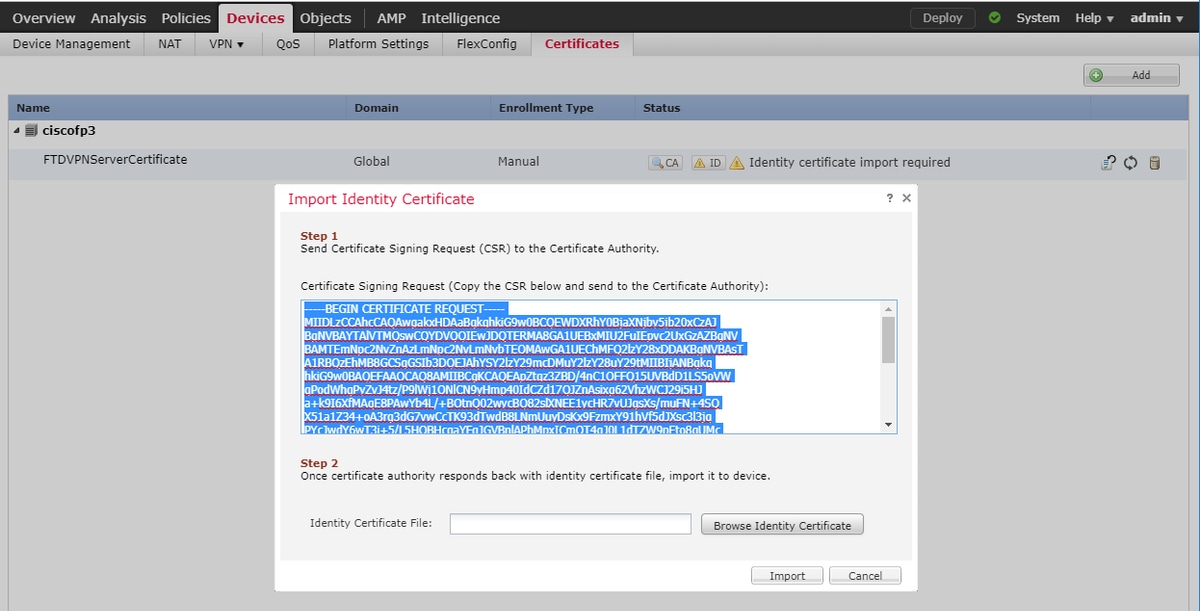

Clique no botão ID:

Copie e cole este CSR e leve-o para a CA raiz do Windows Server:

Acesse http://192.168.1.20/certsrv

Clique em solicitação de certificado avançada

Cole sua CSR (Certificate Signing Request, solicitação de assinatura de certificado) no campo abaixo e selecione Web Server como o modelo de certificado

Clique em Submit
Clique no botão Base 64 encoded e clique em Download certificate

Clique em Browse Identity Certificate e selecione o certificado que acabamos de baixar

O Certificado de Servidor VPN FTD (assinado pela autoridade de certificação raiz do Windows Server) foi instalado com êxito

Faça download da imagem do AnyConnect + AnyConnect Profile Editor e crie um perfil .xml

Baixe e instale o Cisco AnyConnect Profile Editor

Abrir o AnyConnect Profile Editor
Clique em Server List > clique em Add...
Digite um Display Name e o FQDN do endereço IP da interface externa do seu FTD. Você deve ver entradas na Lista de servidores

Clique em OK e Arquivo > Salvar como...

Baixe imagens .pkg do Windows e Mac aqui

Vá para Objetos > Gerenciamento de objetos > VPN > Arquivo AnyConnect > clique em Adicionar arquivo AnyConnect

Configurar o Anyconnect VPN no FTD (use o Certificado de CA Raiz)

Faça login no FirePOWER Management Center
Clique em Sistema > Integração > Territórios > clique em Novo Território > clique na guia Diretório > clique em Adicionar diretório

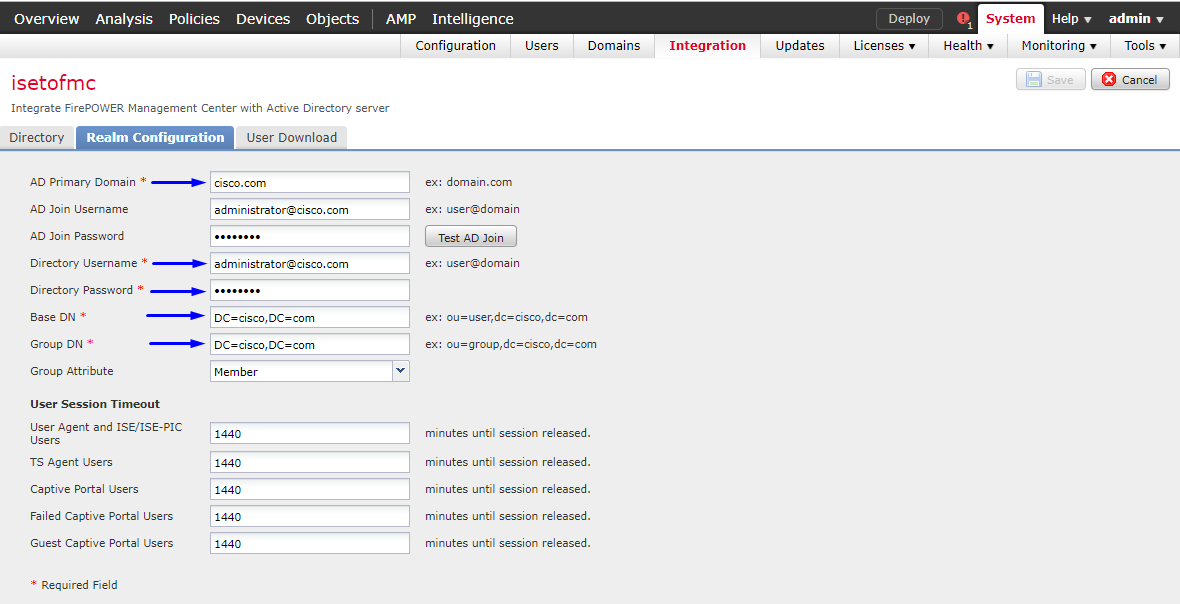

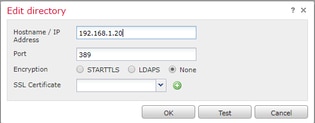

Clique na guia Configuração de território - configure as informações do controlador de domínio aqui

Observação: no exemplo acima, é usado um nome de usuário do AD com privilégios de 'Administrador do domínio' no Windows AD Server. Se desejar configurar um usuário com permissões mínimas mais específicas para que o FMC ingresse no domínio do Ative Diretory para a configuração do Realm, você poderá ver as etapas aqui

Clique na guia User Download - verifique se o download do usuário foi bem-sucedido

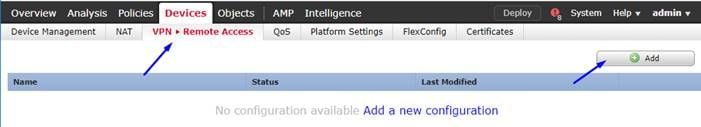

Clique em Devices > VPN > Remote Access > clique em Add

Digite um Nome, Descrição e clique em Adicionar para selecionar o dispositivo FTD no qual você deseja configurar o Anyconnect VPN

Clique em Add para o servidor de autenticação e escolha RADIUS Server Group - este será seu PSN (Policy Services Node) do Cisco Identity Services Engine

Digite um Nome para o servidor RADIUS
Selecione seu território configurado acima
Clique em Add

Digite as seguintes informações para o nó do Cisco ISE:
Endereço IP/Nome de host: endereço IP do PSN (Policy Service Node, Nó de serviço de política) do Cisco ISE - é para onde as solicitações de autenticação serão enviadas
Chave: cisco123
Confirmar chave: cisco123

Cuidado: a chave acima é sua chave secreta compartilhada RADIUS - usaremos essa chave em uma etapa posterior

Observação: quando o usuário final tenta se conectar ao FTD por meio do AnyConnect VPN, o nome de usuário + a senha que ele digitar serão enviados como uma solicitação de autenticação para este FTD. O FTD encaminhará essa solicitação ao nó PSN do Cisco ISE para autenticação (o Cisco ISE verificará o nome de usuário e a senha no Windows Ative Diretory e reforçará o controle de acesso/acesso à rede, dependendo da condição que configuramos no Cisco ISE)

Clique em Salvar

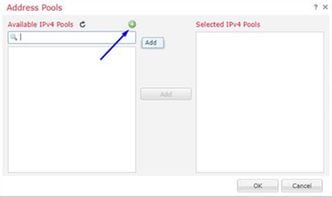

Clique em Editar para Pool de Endereços IPv4

Clique em Add

Digite um nome, intervalo de endereços IPv4 e máscara de sub-rede

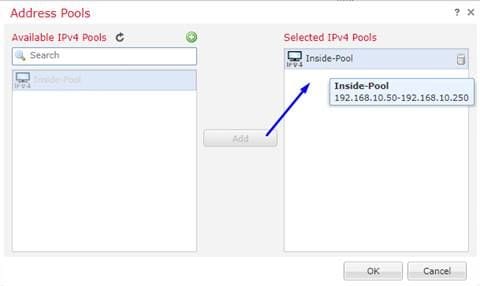

Selecione o pool de endereços IP e clique em OK

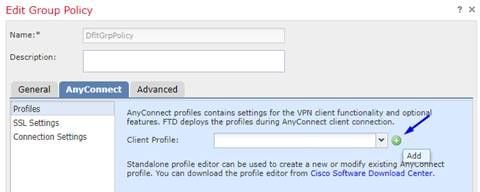

Clique em Edit Group Policy

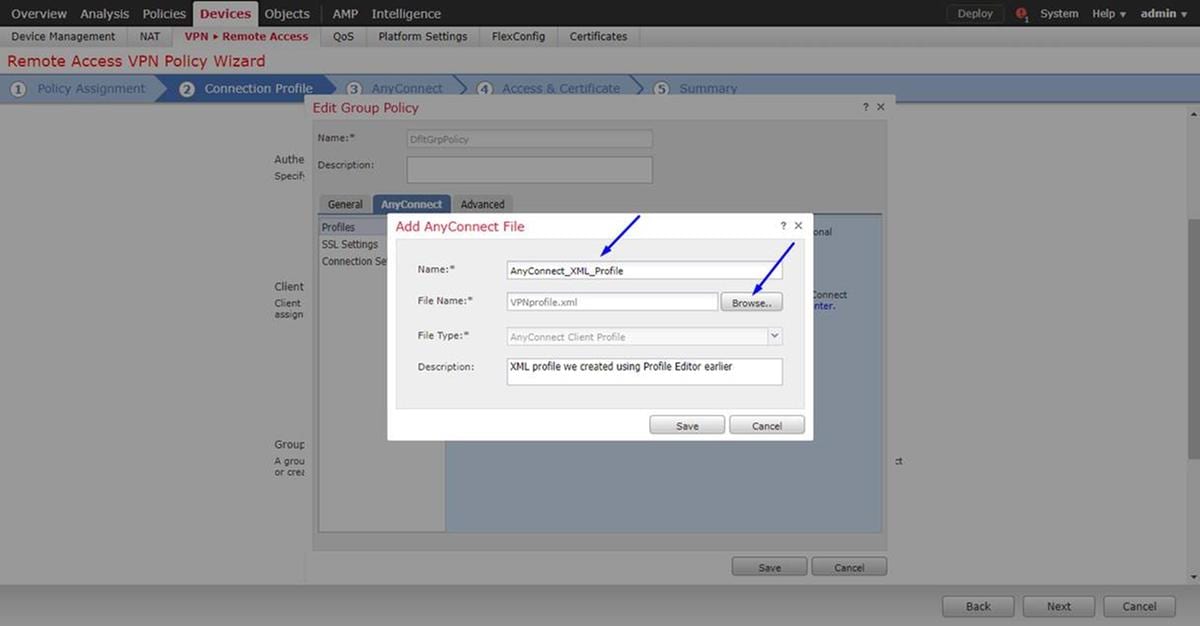

Clique na guia Anyconnect > Profiles > clique em Add

Digite um Nome, clique em Procurar.. e selecione o arquivo VPNprofile.xml na etapa 4 acima

Clique em Salvar e em Avançar

Marque as caixas de seleção para seu arquivo do AnyConnect Windows/Mac na etapa 4 acima

Clique em Next
Selecione Interface Group/Security Zone como Outside
Selecione Inscrição de certificado como seu certificado que fizemos na etapa 3 acima

Revise sua configuração e clique em Avançar

Configurar a regra de NAT de FTD para isentar o tráfego de VPN do NAT, já que ele será descriptografado de qualquer maneira e criar Políticas/Regras de Controle de Acesso

Crie uma regra NAT estática para certificar-se de que o tráfego VPN não recebe NAT'd (o FTD já descriptografa os pacotes do AnyConnect quando eles chegam à interface externa, então é como se esse PC já estivesse atrás da interface interna e já tivessem um endereço IP privado - ainda precisamos configurar uma regra NAT-Isento (No-NAT) para esse tráfego VPN):
Vá para Objetos > clique em Adicionar rede > clique em Adicionar objeto

Além disso, você deve permitir que o tráfego de dados flua após a entrada da VPN do usuário. Você tem duas opções para isso:

a. Crie regras de Permitir ou Negar para Permitir ou Negar que usuários de VPN acessem determinados recursos

b. Habilite 'Ignorar Política de Controle de Acesso para tráfego descriptografado' - isso permite que qualquer pessoa que possa se conectar com êxito ao FTD via VPN ignore ACLs e acesse qualquer coisa por trás do FTD sem passar pelas regras de Permitir ou Negar na Política de Controle de Acesso

Habilitar Política de Controle de Acesso de Desvio para tráfego descriptografado em: Dispositivos > VPN > Acesso Remoto > Perfil de VPN > Interfaces de acesso:

Observação: se você não habilitar essa opção, precisará ir para Policies > Access Control Policy e criar Allow rules for the VPN users to be able to access behind inside or dmz (Permitir regras para que os usuários de VPN possam acessar itens por trás dentro ou dmz)

Clique em Implantarna parte superior direita do FirePOWER Management Center

Adicione o FTD como dispositivo de rede e configure o conjunto de políticas no Cisco ISE (use o segredo compartilhado RADIUS)

Faça login no Cisco Identity Services Engine e clique em Administration > Network Devices > clique em Add

Digite um Name, digite o IP Address do seu FTD e digite o seu RADIUS Shared Secret das etapas acima
Cuidado: esse deve ser o endereço IP/da interface através do qual o FTD pode acessar o Cisco ISE (servidor RADIUS), ou seja, a interface do FTD pela qual o Cisco ISE pode acessar o FTD

Clique em Policy > Policy Set > create a Policy Set para todas as solicitações de autenticação que chegam do seguinte tipo:
Radius-NAS-Port-Type EQUALS Virtual
Isso significa que se alguma solicitação RADIUS que chega ao ISE e se parece com conexões VPN, ela atingirá esse conjunto de políticas

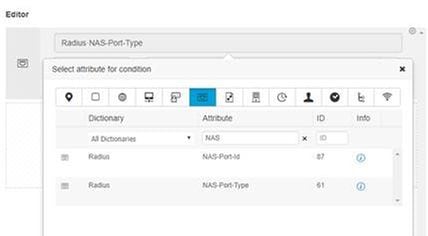

Aqui está onde você pode encontrar essa condição no Cisco ISE:

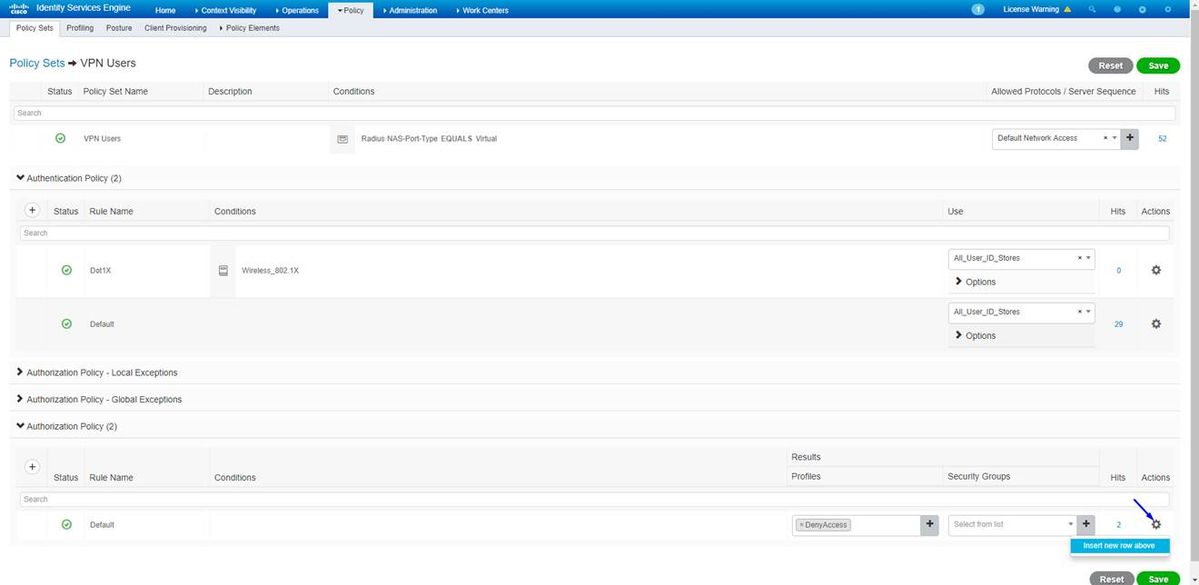

Edite o conjunto de políticas criado acima
Adicione uma regra acima da regra de bloqueio padrão para fornecer às pessoas o perfil de autorização 'Permit Access' somente se elas estiverem no Grupo do Ative Diretory chamado 'Employees':

Veja abaixo como sua regra ficará depois de concluída

Faça download, instale e conecte-se ao FTD usando o AnyConnect VPN Client em PCs Windows/Mac de funcionários

Abra o navegador no PC Windows/Mac do funcionário e vá para o endereço externo do FTD no navegador

Digite seu nome de usuário e senha do Ative Diretory

Clique em Download

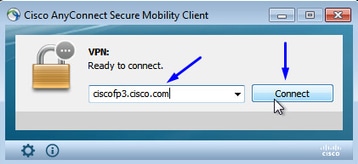

Instalar e executar o AnyConnect VPN Secure Mobility Client no PC Windows/Mac

Digite seu nome de usuário e senha do Ative Diretory quando solicitado

Você receberá um endereço IP do pool de endereços IP criado acima na etapa 5 e um gateway padrão .1 nessa sub-rede

Verificar

FTD

comandos show

Verifique no FTD se o usuário final está conectado ao AnyConnect VPN:

> show ip
System IP Addresses:
Interface          Name   IP address  Subnet mask     Method
GigabitEthernet0/0 inside 192.168.1.1 255.255.255.240 CONFIG
GigabitEthernet0/1 outside 203.0.113.2   255.255.255.240 CONFIG
Current IP Addresses:
Interface          Name   IP address  Subnet mask     Method
GigabitEthernet0/0 inside 192.168.1.1 255.255.255.240 CONFIG
GigabitEthernet0/1 outside 203.0.113.2   255.255.255.240 CONFIG

> show vpn-sessiondb detail anyconnect
Session Type: AnyConnect Detailed
Username : jsmith Index : 2
Assigned IP : 192.168.10.50 Public IP : 198.51.100.2
Protocol : AnyConnect-Parent SSL-Tunnel DTLS-Tunnel
License : AnyConnect Premium
Encryption : AnyConnect-Parent: (1)none SSL-Tunnel: (1)AES-GCM-256 DTLS-Tunnel: (1)AES256
Hashing : AnyConnect-Parent: (1)none SSL-Tunnel: (1)SHA384 DTLS-Tunnel: (1)SHA1
Bytes Tx : 18458 Bytes Rx : 2706024
Pkts Tx : 12 Pkts Rx : 50799
Pkts Tx Drop : 0 Pkts Rx Drop : 0
Group Policy : DfltGrpPolicy Tunnel Group : FTDAnyConnectVPN
Login Time : 15:08:19 UTC Wed Oct 10 2018
Duration : 0h:30m:11s
Inactivity : 0h:00m:00s
VLAN Mapping : N/A VLAN : none
Audt Sess ID : 0ac9d68a000020005bbe15e3
Security Grp : none Tunnel Zone : 0

AnyConnect-Parent Tunnels: 1
SSL-Tunnel Tunnels: 1
DTLS-Tunnel Tunnels: 1

AnyConnect-Parent:
Tunnel ID : 2.1
Public IP : 198.51.100.2
Encryption : none Hashing : none
TCP Src Port : 53956 TCP Dst Port : 443
Auth Mode : userPassword
Idle Time Out: 30 Minutes Idle TO Left : 0 Minutes
Client OS : win
Client OS Ver: 6.1.7601 Service Pack 1
Client Type : AnyConnect
Client Ver : Cisco AnyConnect VPN Agent for Windows 4.6.03049
Bytes Tx : 10572 Bytes Rx : 289
Pkts Tx : 6 Pkts Rx : 0
Pkts Tx Drop : 0 Pkts Rx Drop : 0

SSL-Tunnel:
Tunnel ID : 2.2
Assigned IP : 192.168.10.50 Public IP : 198.51.100.2
Encryption : AES-GCM-256 Hashing : SHA384
Ciphersuite : ECDHE-RSA-AES256-GCM-SHA384
Encapsulation: TLSv1.2 TCP Src Port : 54634
TCP Dst Port : 443 Auth Mode : userPassword
Idle Time Out: 30 Minutes Idle TO Left : 29 Minutes
Client OS : Windows
Client Type : SSL VPN Client
Client Ver : Cisco AnyConnect VPN Agent for Windows 4.6.03049
Bytes Tx : 7886 Bytes Rx : 2519
Pkts Tx : 6 Pkts Rx : 24
Pkts Tx Drop : 0 Pkts Rx Drop : 0

DTLS-Tunnel:
Tunnel ID : 2.3
Assigned IP : 192.168.10.50 Public IP : 198.51.100.2
Encryption : AES256 Hashing : SHA1
Ciphersuite : DHE-RSA-AES256-SHA
Encapsulation: DTLSv1.0 UDP Src Port : 61113
UDP Dst Port : 443 Auth Mode : userPassword
Idle Time Out: 30 Minutes Idle TO Left : 30 Minutes
Client OS : Windows
Client Type : DTLS VPN Client
Client Ver : Cisco AnyConnect VPN Agent for Windows 4.6.03049
Bytes Tx : 0 Bytes Rx : 2703216
Pkts Tx : 0 Pkts Rx : 50775
Pkts Tx Drop : 0 Pkts Rx Drop : 0

Depois de entrar no PC com Windows 7 e clicar em "Desconectar" no cliente Cisco AnyConnect, você obterá:

> show vpn-sessiondb detail anyconnect
INFO: There are presently no active sessions

Capturas

Como é uma captura em funcionamento na interface externa quando você pressiona connect no AnyConnect Client

Exemplo:
O IP público do usuário final será o IP público de seu roteador em casa, por exemplo

ciscofp3# capture capin interface outside trace detail trace-count 100 match ip any host


<now hit Connect on AnyConnect Client from employee PC>
ciscofp3# show cap
capture capin type raw-data trace detail trace-count 100 interface outside [Buffer Full - 524153 bytes]
match ip any host 198.51.100.2

Visualize os pacotes que chegaram à interface Externa do FTD do PC do usuário final para certificar-se de que eles chegaram em nossa interface Externa do FTD:

ciscofp3# show cap capin
2375 packets captured
1: 17:05:56.580994       198.51.100.2.55928 > 203.0.113.2.443: S 2933933902:2933933902(0) win 8192 <mss 1460,nop,wscale 8,nop,nop,sackOK>
2: 17:05:56.581375       203.0.113.2.443 > 198.51.100.2.55928: S 430674106:430674106(0) ack 2933933903 win 32768 <mss 1460>
3: 17:05:56.581757       198.51.100.2.55928 > 203.0.113.2.443: . ack 430674107 win 64240
4: 17:05:56.582382       198.51.100.2.55928 > 203.0.113.2.443: P 2933933903:2933934036(133) ack 430674107 win 64240
5: 17:05:56.582458       203.0.113.2.443 > 198.51.100.2.55928: . ack 2933934036 win 32768
6: 17:05:56.582733       203.0.113.2.443 > 198.51.100.2.55928: P 430674107:430675567(1460) ack 2933934036 win 32768
7: 17:05:56.790211       198.51.100.2.55928 > 203.0.113.2.443: . ack 430675567 win 64240
8: 17:05:56.790349       203.0.113.2.443 > 198.51.100.2.55928: P 430675567:430676672(1105) ack 2933934036 win 32768
9: 17:05:56.791691       198.51.100.2.55928 > 203.0.113.2.443: P 2933934036:2933934394(358) ack 430676672 win 63135
10: 17:05:56.794911       203.0.113.2.443 > 198.51.100.2.55928: P 430676672:430676763(91) ack 2933934394 win 32768
11: 17:05:56.797077       198.51.100.2.55928 > 203.0.113.2.443: P 2933934394:2933934703(309) ack 430676763 win 63044
12: 17:05:56.797169       203.0.113.2.443 > 198.51.100.2.55928: . ack 2933934703 win 32768
13: 17:05:56.797199       198.51.100.2.55928 > 203.0.113.2.443: P 2933934703:2933935524(821) ack 430676763 win 63044
14: 17:05:56.797276       203.0.113.2.443 > 198.51.100.2.55928: . ack 2933935524 win 32768
15: 17:05:56.798634       203.0.113.2.443 > 198.51.100.2.55928: P 430676763:430677072(309) ack 2933935524 win 32768
16: 17:05:56.798786       203.0.113.2.443 > 198.51.100.2.55928: P 430677072:430677829(757) ack 2933935524 win 32768
17: 17:05:56.798817       203.0.113.2.443 > 198.51.100.2.55928: P 430677829:430677898(69) ack 2933935524 win 32768
18: 17:05:56.799397       198.51.100.2.55928 > 203.0.113.2.443: . ack 430677898 win 64240
19: 17:05:56.810215       198.51.100.2.55928 > 203.0.113.2.443: P 2933935524:2933935593(69) ack 430677898 win 64240
20: 17:05:56.810398       203.0.113.2.443 > 198.51.100.2.55928: . ack 2933935593 win 32768
21: 17:05:56.810428       198.51.100.2.55928 > 203.0.113.2.443: F 2933935593:2933935593(0) ack 430677898 win 64240
22: 17:05:56.810489       203.0.113.2.443 > 198.51.100.2.55928: . ack 2933935594 win 32768
23: 17:05:56.810627       203.0.113.2.443 > 198.51.100.2.55928: FP 430677898:430677898(0) ack 2933935594 win 32768
24: 17:05:56.811008       198.51.100.2.55928 > 203.0.113.2.443: . ack 430677899 win 64240
25: 17:05:59.250566       198.51.100.2.56228 > 203.0.113.2.443: S 2614357960:2614357960(0) win 8192 <mss 1460,nop,wscale 8,nop,nop,sackOK>
26: 17:05:59.250963       203.0.113.2.443 > 198.51.100.2.56228: S 3940915253:3940915253(0) ack 2614357961 win 32768 <mss 1460>
27: 17:05:59.251406       198.51.100.2.56228 > 203.0.113.2.443: . ack 3940915254 win 64240
28: 17:05:59.252062       198.51.100.2.56228 > 203.0.113.2.443: P 2614357961:2614358126(165) ack 3940915254 win 64240
29: 17:05:59.252138       203.0.113.2.443 > 198.51.100.2.56228: . ack 2614358126 win 32768
30: 17:05:59.252458       203.0.113.2.443 > 198.51.100.2.56228: P 3940915254:3940915431(177) ack 2614358126 win 32768
31: 17:05:59.253450       198.51.100.2.56228 > 203.0.113.2.443: P 2614358126:2614358217(91) ack 3940915431 win 64063
32: 17:05:59.253679       203.0.113.2.443 > 198.51.100.2.56228: . ack 2614358217 win 32768
33: 17:05:59.255235       198.51.100.2.56228 > 203.0.113.2.443: P 2614358217:2614358526(309) ack 3940915431 win 64063
34: 17:05:59.255357       203.0.113.2.443 > 198.51.100.2.56228: . ack 2614358526 win 32768
35: 17:05:59.255388       198.51.100.2.56228 > 203.0.113.2.443: P 2614358526:2614359555(1029) ack 3940915431 win 64063
36: 17:05:59.255495       203.0.113.2.443 > 198.51.100.2.56228: . ack 2614359555 win 32768
37: 17:05:59.400110       203.0.113.2.443 > 198.51.100.2.56228: P 3940915431:3940915740(309) ack 2614359555 win 32768
38: 17:05:59.400186       203.0.113.2.443 > 198.51.100.2.56228: P 3940915740:3940917069(1329) ack 2614359555 win 32768
39: 17:05:59.400675       198.51.100.2.56228 > 203.0.113.2.443: . ack 3940917069 win 64240
40: 17:05:59.400736       203.0.113.2.443 > 198.51.100.2.56228: P 3940917069:3940918529(1460) ack 2614359555 win 32768
41: 17:05:59.400751       203.0.113.2.443 > 198.51.100.2.56228: P 3940918529:3940919979(1450) ack 2614359555 win 32768
42: 17:05:59.401544       198.51.100.2.56228 > 203.0.113.2.443: . ack 3940919979 win 64240
43: 17:05:59.401605       203.0.113.2.443 > 198.51.100.2.56228: P 3940919979:3940921439(1460) ack 2614359555 win 32768
44: 17:05:59.401666       203.0.113.2.443 > 198.51.100.2.56228: P 3940921439:3940922899(1460) ack 2614359555 win 32768
45: 17:05:59.401727       203.0.113.2.443 > 198.51.100.2.56228: P 3940922899:3940923306(407) ack 2614359555 win 32768
46: 17:05:59.401743       203.0.113.2.443 > 198.51.100.2.56228: P 3940923306:3940923375(69) ack 2614359555 win 32768
47: 17:05:59.402185       198.51.100.2.56228 > 203.0.113.2.443: . ack 3940923375 win 64240
48: 17:05:59.402475       198.51.100.2.56228 > 203.0.113.2.443: P 2614359555:2614359624(69) ack 3940923375 win 64240
49: 17:05:59.402597       203.0.113.2.443 > 198.51.100.2.56228: . ack 2614359624 win 32768
50: 17:05:59.402628       198.51.100.2.56228 > 203.0.113.2.443: F 2614359624:2614359624(0) ack 3940923375 win 64240
51: 17:05:59.402673       203.0.113.2.443 > 198.51.100.2.56228: . ack 2614359625 win 32768
52: 17:05:59.402765       203.0.113.2.443 > 198.51.100.2.56228: FP 3940923375:3940923375(0) ack 2614359625 win 32768
53: 17:05:59.413384       198.51.100.2.56228 > 203.0.113.2.443: . ack 3940923376 win 64240
54: 17:05:59.555665       198.51.100.2.56280 > 203.0.113.2.443: S 1903869753:1903869753(0) win 8192 <mss 1460,nop,wscale 8,nop,nop,sackOK>
55: 17:05:59.556154       203.0.113.2.443 > 198.51.100.2.56280: S 2583094766:2583094766(0) ack 1903869754 win 32768 <mss 1460>
56: 17:05:59.556627       198.51.100.2.56280 > 203.0.113.2.443: . ack 2583094767 win 64240
57: 17:05:59.560502       198.51.100.2.56280 > 203.0.113.2.443: P 1903869754:1903869906(152) ack 2583094767 win 64240
58: 17:05:59.560578       203.0.113.2.443 > 198.51.100.2.56280: . ack 1903869906 win 32768
59: 17:05:59.563996       203.0.113.2.443 > 198.51.100.2.56280: P 2583094767:2583096227(1460) ack 1903869906 win 32768
60: 17:05:59.780034       198.51.100.2.56280 > 203.0.113.2.443: . ack 2583096227 win 64240
61: 17:05:59.780141       203.0.113.2.443 > 198.51.100.2.56280: P 2583096227:2583097673(1446) ack 1903869906 win 32768
62: 17:05:59.998376       198.51.100.2.56280 > 203.0.113.2.443: . ack 2583097673 win 62794
63: 17:06:14.809253       198.51.100.2.56280 > 203.0.113.2.443: P 1903869906:1903870032(126) ack 2583097673 win 62794
64: 17:06:14.809970       203.0.113.2.443 > 198.51.100.2.56280: P 2583097673:2583097724(51) ack 1903870032 win 32768
65: 17:06:14.815768       198.51.100.2.56280 > 203.0.113.2.443: P 1903870032:1903870968(936) ack 2583097724 win 64240
66: 17:06:14.815860       203.0.113.2.443 > 198.51.100.2.56280: . ack 1903870968 win 32768
67: 17:06:14.816913       203.0.113.2.443 > 198.51.100.2.56280: P 2583097724:2583099184(1460) ack 1903870968 win 32768
68: 17:06:14.816928       203.0.113.2.443 > 198.51.100.2.56280: P 2583099184:2583099306(122) ack 1903870968 win 32768
69: 17:06:14.816959       203.0.113.2.443 > 198.51.100.2.56280: P 2583099306:2583100766(1460) ack 1903870968 win 32768
70: 17:06:14.816974       203.0.113.2.443 > 198.51.100.2.56280: P 2583100766:2583100888(122) ack 1903870968 win 32768
71: 17:06:14.816989       203.0.113.2.443 > 198.51.100.2.56280: P 2583100888:2583102142(1254) ack 1903870968 win 32768
72: 17:06:14.817554       198.51.100.2.56280 > 203.0.113.2.443: . ack 2583102142 win 64240
73: 17:06:14.817615       203.0.113.2.443 > 198.51.100.2.56280: P 2583102142:2583103602(1460) ack 1903870968 win 32768
74: 17:06:14.817630       203.0.113.2.443 > 198.51.100.2.56280: P 2583103602:2583103930(328) ack 1903870968 win 32768
75: 17:06:14.817630       203.0.113.2.443 > 198.51.100.2.56280: P 2583103930:2583104052(122) ack 1903870968 win 32768
76: 17:06:14.817645       203.0.113.2.443 > 198.51.100.2.56280: P 2583104052:2583105512(1460) ack 1903870968 win 32768
77: 17:06:14.817645       203.0.113.2.443 > 198.51.100.2.56280: P 2583105512:2583105634(122) ack 1903870968 win 32768
78: 17:06:14.817660       203.0.113.2.443 > 198.51.100.2.56280: P 2583105634:2583105738(104) ack 1903870968 win 32768
79: 17:06:14.818088       198.51.100.2.56280 > 203.0.113.2.443: . ack 2583105512 win 64240
80: 17:06:14.818530       198.51.100.2.56280 > 203.0.113.2.443: . ack 2583105738 win 64014
81: 17:06:18.215122       198.51.100.2.58944 > 203.0.113.2.443:  udp 99
82: 17:06:18.215610       203.0.113.2.443 > 198.51.100.2.58944:  udp 48
83: 17:06:18.215671       198.51.100.2.56280 > 203.0.113.2.443: P 1903870968:1903872025(1057) ack 2583105738 win 64014
84: 17:06:18.215763       203.0.113.2.443 > 198.51.100.2.56280: . ack 1903872025 win 32768
85: 17:06:18.247011       198.51.100.2.58944 > 203.0.113.2.443:  udp 119
86: 17:06:18.247728       203.0.113.2.443 > 198.51.100.2.58944:  udp 188
87: 17:06:18.249285       198.51.100.2.58944 > 203.0.113.2.443:  udp 93
88: 17:06:18.272309       198.51.100.2.58944 > 203.0.113.2.443:  udp 93
89: 17:06:18.277680       198.51.100.2.58944 > 203.0.113.2.443:  udp 93
90: 17:06:18.334501       198.51.100.2.58944 > 203.0.113.2.443:  udp 221
91: 17:06:18.381541       198.51.100.2.58944 > 203.0.113.2.443:  udp 109
92: 17:06:18.443565       198.51.100.2.58944 > 203.0.113.2.443:  udp 109
93: 17:06:18.786702       198.51.100.2.58944 > 203.0.113.2.443:  udp 157
94: 17:06:18.786870       198.51.100.2.58944 > 203.0.113.2.443:  udp 157
95: 17:06:18.786931       198.51.100.2.58944 > 203.0.113.2.443:  udp 157
96: 17:06:18.952755       198.51.100.2.58944 > 203.0.113.2.443:  udp 109
97: 17:06:18.968272       198.51.100.2.58944 > 203.0.113.2.443:  udp 109
98: 17:06:18.973902       198.51.100.2.58944 > 203.0.113.2.443:  udp 109
99: 17:06:18.973994       198.51.100.2.58944 > 203.0.113.2.443:  udp 109
100: 17:06:18.989267       198.51.100.2.58944 > 203.0.113.2.443:  udp 109

Exibir os detalhes do que acontece com esse pacote que chega do usuário final dentro do firewall

ciscofp3# show cap capin packet-number 1 trace detail
2943 packets captured

1: 17:05:56.580994 006b.f1e7.6c5e 000c.294f.ac84 0x0800 Length: 66
198.51.100.2.55928 > 203.0.113.2.443: S [tcp sum ok] 2933933902:2933933902(0) win 8192 <mss 1460,nop,wscale 8,nop,nop,sackOK> (DF) (ttl 127, id 31008)

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace13beec90, priority=13, domain=capture, deny=false
hits=2737, user_data=0x2ace1232af40, cs_id=0x0, l3_type=0x0
src mac=0000.0000.0000, mask=0000.0000.0000
dst mac=0000.0000.0000, mask=0000.0000.0000
input_ifc=outside, output_ifc=any

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace107c8480, priority=1, domain=permit, deny=false
hits=183698, user_data=0x0, cs_id=0x0, l3_type=0x8
src mac=0000.0000.0000, mask=0000.0000.0000
dst mac=0000.0000.0000, mask=0100.0000.0000
input_ifc=outside, output_ifc=any

Phase: 3
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 203.0.113.2 using egress ifc identity

Phase: 4
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace1199f680, priority=119, domain=permit, deny=false
hits=68, user_data=0x0, cs_id=0x0, flags=0x0, protocol=6
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=443, tag=any, dscp=0x0
input_ifc=outside, output_ifc=identity

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace1199efd0, priority=8, domain=conn-set, deny=false
hits=68, user_data=0x2ace1199e5d0, cs_id=0x0, reverse, flags=0x0, protocol=6
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=443, tag=any, dscp=0x0
input_ifc=outside, output_ifc=identity

Phase: 6
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace0fa81330, priority=0, domain=nat-per-session, deny=false
hits=178978, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=6
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
input_ifc=any, output_ifc=any

Phase: 7
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace107cdb00, priority=0, domain=inspect-ip-options, deny=true
hits=174376, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
input_ifc=outside, output_ifc=any

Phase: 8
Type: CLUSTER-REDIRECT
Subtype: cluster-redirect
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace107c90c0, priority=208, domain=cluster-redirect, deny=false
hits=78, user_data=0x0, cs_id=0x0, flags=0x0, protocol=0
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
input_ifc=outside, output_ifc=identity

Phase: 9
Type: TCP-MODULE
Subtype: webvpn
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace1199df20, priority=13, domain=soft-np-tcp-module, deny=false
hits=58, user_data=0x2ace061efb00, cs_id=0x0, reverse, flags=0x0, protocol=6
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=443, tag=any, dscp=0x0
input_ifc=outside, output_ifc=identity

Phase: 10
Type: VPN
Subtype: ipsec-tunnel-flow
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace11d455e0, priority=13, domain=ipsec-tunnel-flow, deny=true
hits=87214, user_data=0x0, cs_id=0x0, flags=0x0, protocol=0
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
input_ifc=outside, output_ifc=any

Phase: 11
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace11da7000, priority=13, domain=capture, deny=false
hits=635, user_data=0x2ace1232af40, cs_id=0x2ace11f21620, reverse, flags=0x0, protocol=0
src ip/id=198.51.100.2, mask=255.255.255.255, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
input_ifc=outside, output_ifc=any

Phase: 12
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
Reverse Flow based lookup yields rule:
out id=0x2ace10691780, priority=13, domain=capture, deny=false
hits=9, user_data=0x2ace1232af40, cs_id=0x2ace11f21620, reverse, flags=0x0, protocol=0
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=198.51.100.2, mask=255.255.255.255, port=0, tag=any, dscp=0x0
input_ifc=any, output_ifc=outside

Phase: 13
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 87237, packet dispatched to next module
Module information for forward flow ...
snp_fp_inspect_ip_options
snp_fp_tcp_normalizer
snp_fp_tcp_mod
snp_fp_adjacency
snp_fp_fragment
snp_fp_drop

Module information for reverse flow ...
snp_fp_inspect_ip_options
snp_fp_tcp_normalizer
snp_fp_adjacency
snp_fp_fragment
snp_ifc_stat

Result:
input-interface: outside
input-status: up
input-line-status: up
output-interface: NP Identity Ifc
Action: allow

1 packet shown
ciscofp3#

Copie a captura para disk0: do seu FTD. Você pode baixá-lo via SCP, FTP ou TFTP

(ou na interface do usuário da Web do FirePOWER Management Center >> Sistema >> Integridade >> Monitor de integridade >> clique em Solução de problemas avançada >> clique na guia Download File (Baixar arquivo))

ciscofp3# copy /pcap capture:capin disk0:/capin.pcap
Source capture name [capin]? <hit Enter>
Destination filename [capin.pcap]? <hit Enter>
!!!!!!!!!!!!!!!
207 packets copied in 0.0 secs

ciscofp3# dir
Directory of disk0:/
122 -rwx 198 05:13:44 Apr 01 2018 lina_phase1.log
49 drwx 4096 21:42:20 Jun 30 2018 log
53 drwx 4096 21:42:36 Jun 30 2018 coredumpinfo
110 drwx 4096 14:59:51 Oct 10 2018 csm
123 -rwx 21074 01:26:44 Oct 10 2018 backup-config.cfg
124 -rwx 21074 01:26:44 Oct 10 2018 startup-config
125 -rwx 20354 01:26:44 Oct 10 2018 modified-config.cfg
160 -rwx 60124 17:06:22 Oct 10 2018 capin.pcap

ciscofp3# copy disk0:/capin.pcap tftp:/
Source filename [capin.pcap]? <hit Enter>
Address or name of remote host []? 192.168.1.25 (your TFTP server IP address (your PC if using tftpd32 or Solarwinds TFTP Server))
Destination filename [capin.pcap]? <hit Enter>
113645 bytes copied in 21.800 secs (5411 bytes/sec)
ciscofp3#

(or from FirePOWER Management Center Web GUI >> System >> Health >> Health Monitor >> click Advanced Troubleshooting >> click Download File tab)

Verifique se a regra NAT está configurada corretamente:

ciscofp3# packet-tracer input outside tcp 192.168.10.50 1234 192.168.1.30 443 detailed

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace0fa90e70, priority=13, domain=capture, deny=false
hits=11145169, user_data=0x2ace120c4910, cs_id=0x0, l3_type=0x0
src mac=0000.0000.0000, mask=0000.0000.0000
dst mac=0000.0000.0000, mask=0000.0000.0000
input_ifc=outside, output_ifc=any

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace107c8480, priority=1, domain=permit, deny=false
hits=6866095, user_data=0x0, cs_id=0x0, l3_type=0x8
src mac=0000.0000.0000, mask=0000.0000.0000
dst mac=0000.0000.0000, mask=0100.0000.0000
input_ifc=outside, output_ifc=any

Phase: 3
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.1.30 using egress ifc inside

Phase: 4
Type: UN-NAT
Subtype: static
Result: ALLOW
Config:
nat (inside,outside) source static inside-subnet inside-subnet destination static outside-subnet-anyconnect-po ol outside-subnet-anyconnect-pool no-proxy-arp route-lookup
Additional Information:
NAT divert to egress interface inside
Untranslate 192.168.1.30/443 to 192.168.1.30/443

Phase: 5
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced trust ip ifc outside any any rule-id 268436481 event-log flow-end
access-list CSM_FW_ACL_ remark rule-id 268436481: PREFILTER POLICY: Example_Company_Prefilter_Policy
access-list CSM_FW_ACL_ remark rule-id 268436481: RULE: AllowtoVPNOutsideinterface
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace0fa8f4e0, priority=12, domain=permit, trust
hits=318637, user_data=0x2ace057b9a80, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=outside
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, ifc=any, vlan=0, dscp=0x0
input_ifc=any, output_ifc=any

...

Phase: 7
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (inside,outside) source static inside-subnet inside-subnet destination static outside-subnet-anyconnect-po ol outside-subnet-anyconnect-pool no-proxy-arp route-lookup
Additional Information:
Static translate 192.168.10.50/1234 to 192.168.10.50/1234
Forward Flow based lookup yields rule:
in id=0x2ace11975cb0, priority=6, domain=nat, deny=false
hits=120, user_data=0x2ace0f29c4a0, cs_id=0x0, flags=0x0, protocol=0
src ip/id=192.168.10.0, mask=255.255.255.0, port=0, tag=any
dst ip/id=10.201.214.128, mask=255.255.255.240, port=0, tag=any, dscp=0x0
input_ifc=outside, output_ifc=inside

...

Phase: 10
Type: VPN
Subtype: ipsec-tunnel-flow
Result: ALLOW
Config:
Additional Information:
Forward Flow based lookup yields rule:
in id=0x2ace11d455e0, priority=13, domain=ipsec-tunnel-flow, deny=true
hits=3276174, user_data=0x0, cs_id=0x0, flags=0x0, protocol=0
src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
input_ifc=outside, output_ifc=any

Phase: 11
Type: NAT
Subtype: rpf-check
Result: ALLOW
Config:
nat (inside,outside) source static inside-subnet inside-subnet destination static outside-subnet-anyconnect-po ol outside-subnet-anyconnect-pool no-proxy-arp route-lookup
Additional Information:
Forward Flow based lookup yields rule:
out id=0x2ace0d5a9800, priority=6, domain=nat-reverse, deny=false
hits=121, user_data=0x2ace1232a4c0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
src ip/id=192.168.10.0, mask=255.255.255.0, port=0, tag=any
dst ip/id=10.201.214.128, mask=255.255.255.240, port=0, tag=any, dscp=0x0
input_ifc=outside, output_ifc=inside

...

Phase: 14
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 3279248, packet dispatched to next module

Module information for reverse flow ...
...

Phase: 15
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.1.30 using egress ifc inside

Result:
input-interface: outside
input-status: up
input-line-status: up
output-interface: inside
output-status: up
output-line-status: up
Action: allow

ciscofp3#

Captura realizada no PC do funcionário do PC conectando-se com êxito ao FTD via AnyConnect VPN

Você também pode ver o túnel DTLS se formando posteriormente nesta mesma captura

Captura feita na interface externa do FTD mostrando que o PC AnyConnect se conecta com êxito à VPN

Observação: você pode ver o certificado de Servidor VPN FTD no pacote "Server Hello" enquanto nos conectamos à interface externa do FTD via VPN. O PC do funcionário confiará nesse certificado porque o PC do funcionário tem o certificado de CA raiz nele e o certificado do Servidor VPN FTD foi assinado pela mesma CA raiz.

Captura feita no FTD do FTD perguntando ao servidor RADIUS se o nome de usuário e a senha estão corretos (Cisco ISE)

Como você pode ver acima, nossa conexão VPN obtém um Access-Accept e nosso AnyConnect VPN Client se conecta com êxito ao FTD via VPN

Captura (CLI) do FTD perguntando ao Cisco ISE se o nome de usuário + a senha são válidos (ou seja, certifique-se de que as solicitações RADIUS estejam indo com êxito entre o FTD e o ISE e verifique de que interface eles estão saindo)

ciscofp3# capture capout interface inside trace detail trace-count 100 [Capturing - 35607 bytes]
ciscofp3# show cap
ciscofp3# show cap capout | i 192.168.1.10
37: 01:23:52.264512 192.168.1.1.3238 > 192.168.1.10.1812: udp 659
38: 01:23:52.310210 192.168.1.10.1812 > 192.168.1.1.3238: udp 159
39: 01:23:52.311064 192.168.1.1.3238 > 192.168.1.10.1812: udp 659
40: 01:23:52.326734 192.168.1.10.1812 > 192.168.1.1.3238: udp 20
82: 01:23:52.737663 192.168.1.1.19500 > 192.168.1.10.1813: udp 714
85: 01:23:52.744483 192.168.1.10.1813 > 192.168.1.1.19500: udp 20

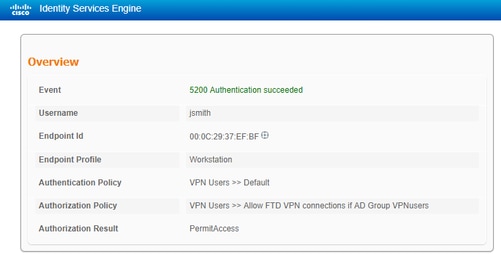

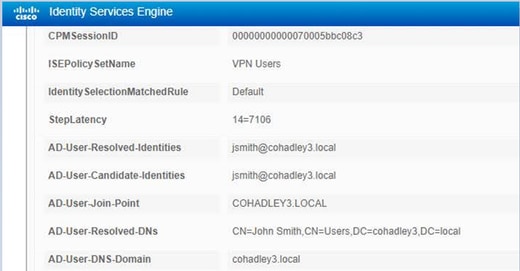

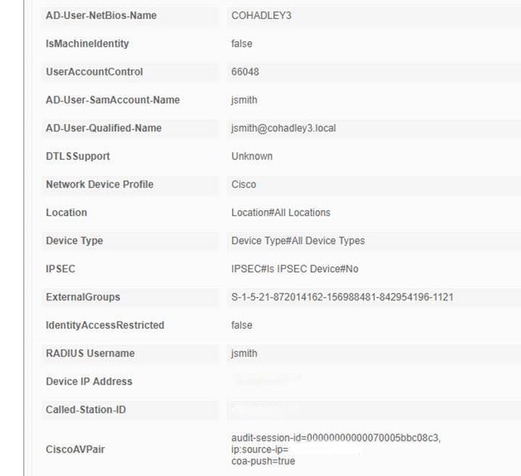

Abaixo, o servidor RADIUS do Cisco ISE mostra que a autenticação foi bem-sucedida. Clique na lupa para ver os detalhes da autenticação bem-sucedida

Capturar no adaptador AnyConnect do PC do funcionário do PC do funcionário acessando um site interno via HTTPS (ou seja, enquanto ele é VPN com êxito):

Debugs

debug radius all

debug webvpn anyconnect 255

Execute o comando 'debug radius all' na CLI de diagnóstico do FTD (>system support diagnostic-cli) e tecle 'Connect' no Windows/Mac PC no Cisco Anyconnect Client

> system support diagnostic-cli
Attaching to Diagnostic CLI ... Press 'Ctrl+a then d' to detach.
ciscofp3> enable
Password: <hit enter>
ciscofp3# terminal monitor
ciscofp3# debug radius all
<hit Connect on Anyconnect client on PC>

radius mkreq: 0x15
alloc_rip 0x00002ace10875428
new request 0x15 --> 16 (0x00002ace10875428)
got user 'jsmith'
got password
add_req 0x00002ace10875428 session 0x15 id 16
RADIUS_REQUEST
radius.c: rad_mkpkt
rad_mkpkt: ip:source-ip=198.51.100.2

RADIUS packet decode (authentication request)

--------------------------------------
Raw packet data (length = 659).....
01 10 02 93 fb 19 19 df f6 b1 c7 3e 34 fc 88 ce | ...........>4...
75 38 2d 55 01 08 6a 73 6d 69 74 68 02 12 a0 83 | u8-U..jsmith....
c9 bd ad 72 07 d1 bc 24 34 9e 63 a1 f5 93 05 06 | ...r...$4.c.....
00 00 50 00 1e 10 31 30 2e 32 30 31 2e 32 31 34 | ..P...198.51.100.2
2e 31 35 31 1f 10 31 30 2e 32 30 31 2e 32 31 34 | .151..198.51.100.2
2e 32 35 31 3d 06 00 00 00 05 42 10 31 30 2e 32 | .4=.....B.198.
30 31 2e 32 31 34 2e 32 35 31 1a 23 00 00 00 09 | 51.100.2#....
01 1d 6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 | ..mdm-tlv=device
2d 70 6c 61 74 66 6f 72 6d 3d 77 69 6e 1a 2c 00 | -platform=win.,.
00 00 09 01 26 6d 64 6d 2d 74 6c 76 3d 64 65 76 | ....&mdm-tlv=dev
69 63 65 2d 6d 61 63 3d 30 30 2d 30 63 2d 32 39 | ice-mac=00-0c-29
2d 33 37 2d 65 66 2d 62 66 1a 33 00 00 00 09 01 | -37-ef-bf.3.....
2d 6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d | -mdm-tlv=device-
70 75 62 6c 69 63 2d 6d 61 63 3d 30 30 2d 30 63 | public-mac=00-0c
2d 32 39 2d 33 37 2d 65 66 2d 62 66 1a 3a 00 00 | -29-37-ef-bf.:..
00 09 01 34 6d 64 6d 2d 74 6c 76 3d 61 63 2d 75 | ...4mdm-tlv=ac-u
73 65 72 2d 61 67 65 6e 74 3d 41 6e 79 43 6f 6e | ser-agent=AnyCon
6e 65 63 74 20 57 69 6e 64 6f 77 73 20 34 2e 36 | nect Windows 4.6
2e 30 33 30 34 39 1a 3f 00 00 00 09 01 39 6d 64 | .03049.?.....9md
6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 6c 61 | m-tlv=device-pla
74 66 6f 72 6d 2d 76 65 72 73 69 6f 6e 3d 36 2e | tform-version=6.
31 2e 37 36 30 31 20 53 65 72 76 69 63 65 20 50 | 1.7601 Service P
61 63 6b 20 31 1a 40 00 00 00 09 01 3a 6d 64 6d | ack 1.@.....:mdm
2d 74 6c 76 3d 64 65 76 69 63 65 2d 74 79 70 65 | -tlv=device-type
3d 56 4d 77 61 72 65 2c 20 49 6e 63 2e 20 56 4d | =VMware, Inc. VM
77 61 72 65 20 56 69 72 74 75 61 6c 20 50 6c 61 | ware Virtual Pla
74 66 6f 72 6d 1a 5b 00 00 00 09 01 55 6d 64 6d | tform.[.....Umdm
2d 74 6c 76 3d 64 65 76 69 63 65 2d 75 69 64 3d | -tlv=device-uid=
33 36 39 33 43 36 34 30 37 43 39 32 35 32 35 31 | 3693C6407C925251
46 46 37 32 42 36 34 39 33 42 44 44 38 37 33 31 | FF72B6493BDD8731
38 41 42 46 43 39 30 43 36 32 31 35 34 32 43 33 | 8ABFC90C621542C3
38 46 41 46 38 37 38 45 46 34 39 36 31 34 41 31 | 8FAF878EF49614A1
04 06 00 00 00 00 1a 31 00 00 00 09 01 2b 61 75 | .......1.....+au
64 69 74 2d 73 65 73 73 69 6f 6e 2d 69 64 3d 30 | dit-session-id=0
61 63 39 64 36 38 61 30 30 30 30 35 30 30 30 35 | ac9d68a000050005
62 62 65 31 66 39 31 1a 23 00 00 00 09 01 1d 69 | bbe1f91.#......i
70 3a 73 6f 75 72 63 65 2d 69 70 3d 31 30 2e 32 | p:source-ip=192.1
30 31 2e 32 31 34 2e 32 35 31 1a 18 00 00 0c 04 | 68.10.50........
92 12 46 54 44 41 6e 79 43 6f 6e 6e 65 63 74 56 | ..FTDAnyConnectV
50 4e 1a 0c 00 00 0c 04 96 06 00 00 00 02 1a 15 | PN..............
00 00 00 09 01 0f 63 6f 61 2d 70 75 73 68 3d 74 | ......coa-push=t
72 75 65 | rue

Parsed packet data.....
Radius: Code = 1 (0x01)
Radius: Identifier = 16 (0x10)
Radius: Length = 659 (0x0293)
Radius: Vector: FB1919DFF6B1C73E34FC88CE75382D55
Radius: Type = 1 (0x01) User-Name
Radius: Length = 8 (0x08)
Radius: Value (String) =
6a 73 6d 69 74 68 | jsmith
Radius: Type = 2 (0x02) User-Password
Radius: Length = 18 (0x12)
Radius: Value (String) =
a0 83 c9 bd ad 72 07 d1 bc 24 34 9e 63 a1 f5 93 | .....r...$4.c...
Radius: Type = 5 (0x05) NAS-Port
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x5000
Radius: Type = 30 (0x1E) Called-Station-Id
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 31 35 31 | 203.0.113.2
Radius: Type = 31 (0x1F) Calling-Station-Id
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 32 35 31 | 198.51.100.2
Radius: Type = 61 (0x3D) NAS-Port-Type
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x5
Radius: Type = 66 (0x42) Tunnel-Client-Endpoint
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 32 35 31 | 198.51.100.2
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 35 (0x23)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 29 (0x1D)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
6c 61 74 66 6f 72 6d 3d 77 69 6e | latform=win
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 44 (0x2C)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 38 (0x26)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 6d | mdm-tlv=device-m
61 63 3d 30 30 2d 30 63 2d 32 39 2d 33 37 2d 65 | ac=00-0c-29-37-e
66 2d 62 66 | f-bf
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 51 (0x33)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 45 (0x2D)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
75 62 6c 69 63 2d 6d 61 63 3d 30 30 2d 30 63 2d | ublic-mac=00-0c-
32 39 2d 33 37 2d 65 66 2d 62 66 | 29-37-ef-bf
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 58 (0x3A)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 52 (0x34)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 61 63 2d 75 73 65 72 2d | mdm-tlv=ac-user-
61 67 65 6e 74 3d 41 6e 79 43 6f 6e 6e 65 63 74 | agent=AnyConnect
20 57 69 6e 64 6f 77 73 20 34 2e 36 2e 30 33 30 | Windows 4.6.030
34 39 | 49
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 63 (0x3F)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 57 (0x39)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
6c 61 74 66 6f 72 6d 2d 76 65 72 73 69 6f 6e 3d | latform-version=
36 2e 31 2e 37 36 30 31 20 53 65 72 76 69 63 65 | 6.1.7601 Service
20 50 61 63 6b 20 31 | Pack 1
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 64 (0x40)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 58 (0x3A)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 74 | mdm-tlv=device-t
79 70 65 3d 56 4d 77 61 72 65 2c 20 49 6e 63 2e | ype=VMware, Inc.
20 56 4d 77 61 72 65 20 56 69 72 74 75 61 6c 20 | VMware Virtual
50 6c 61 74 66 6f 72 6d | Platform
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 91 (0x5B)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 85 (0x55)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 75 | mdm-tlv=device-u
69 64 3d 33 36 39 33 43 36 34 30 37 43 39 32 35 | id=3693C6407C925
32 35 31 46 46 37 32 42 36 34 39 33 42 44 44 38 | 251FF72B6493BDD8
37 33 31 38 41 42 46 43 39 30 43 36 32 31 35 34 | 7318ABFC90C62154
32 43 33 38 46 41 46 38 37 38 45 46 34 39 36 31 | 2C38FAF878EF4961
34 41 31 | 4A1
Radius: Type = 4 (0x04) NAS-IP-Address
Radius: Length = 6 (0x06)
Radius: Value (IP Address) = 0.0.0.0 (0x00000000)
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 49 (0x31)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 43 (0x2B)
Radius: Value (String) =
61 75 64 69 74 2d 73 65 73 73 69 6f 6e 2d 69 64 | audit-session-id
3d 30 61 63 39 64 36 38 61 30 30 30 30 35 30 30 | =0ac9d68a0000500
30 35 62 62 65 31 66 39 31 | 05bbe1f91
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 35 (0x23)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 29 (0x1D)
Radius: Value (String) =
69 70 3a 73 6f 75 72 63 65 2d 69 70 3d 31 30 2e | ip:source-ip=192.
32 30 31 2e 32 31 34 2e 32 35 31 | 168.10.50
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 24 (0x18)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 146 (0x92) Tunnel-Group-Name
Radius: Length = 18 (0x12)
Radius: Value (String) =
46 54 44 41 6e 79 43 6f 6e 6e 65 63 74 56 50 4e | FTDAnyConnectVPN
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 12 (0x0C)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 150 (0x96) Client-Type
Radius: Length = 6 (0x06)
Radius: Value (Integer) = 2 (0x0002)
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 21 (0x15)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 15 (0x0F)
Radius: Value (String) =
63 6f 61 2d 70 75 73 68 3d 74 72 75 65 | coa-push=true
send pkt 192.168.1.10/1812
rip 0x00002ace10875428 state 7 id 16
rad_vrfy() : response message verified
rip 0x00002ace10875428
: chall_state ''
: state 0x7
: reqauth:
fb 19 19 df f6 b1 c7 3e 34 fc 88 ce 75 38 2d 55
: info 0x00002ace10875568
session_id 0x15
request_id 0x10
user 'jsmith'
response '***'
app 0
reason 0
skey 'cisco123'
sip 192.168.1.10
type 1

RADIUS packet decode (response)

--------------------------------------
Raw packet data (length = 159).....
02 10 00 9f 39 45 43 cf 05 be df 2f 24 d5 d7 05 | ....9EC..../$...
47 67 b4 fd 01 08 6a 73 6d 69 74 68 18 28 52 65 | Gg....jsmith.(Re
61 75 74 68 53 65 73 73 69 6f 6e 3a 30 61 63 39 | authSession:0ac9
64 36 38 61 30 30 30 30 35 30 30 30 35 62 62 65 | d68a000050005bbe
31 66 39 31 19 3b 43 41 43 53 3a 30 61 63 39 64 | 1f91.;CACS:0ac9d
36 38 61 30 30 30 30 35 30 30 30 35 62 62 65 31 | 68a000050005bbe1
66 39 31 3a 63 6f 72 62 69 6e 69 73 65 2f 33 32 | f91:corbinise/32
32 33 34 34 30 38 34 2f 31 39 33 31 36 38 32 1a | 2344084/1931682.
20 00 00 00 09 01 1a 70 72 6f 66 69 6c 65 2d 6e | ......profile-n
61 6d 65 3d 57 6f 72 6b 73 74 61 74 69 6f 6e | ame=Workstation

Parsed packet data.....
Radius: Code = 2 (0x02)
Radius: Identifier = 16 (0x10)
Radius: Length = 159 (0x009F)
Radius: Vector: 394543CF05BEDF2F24D5D7054767B4FD
Radius: Type = 1 (0x01) User-Name
Radius: Length = 8 (0x08)
Radius: Value (String) =
6a 73 6d 69 74 68 | jsmith
Radius: Type = 24 (0x18) State
Radius: Length = 40 (0x28)
Radius: Value (String) =
52 65 61 75 74 68 53 65 73 73 69 6f 6e 3a 30 61 | ReauthSession:0a
63 39 64 36 38 61 30 30 30 30 35 30 30 30 35 62 | c9d68a000050005b
62 65 31 66 39 31 | be1f91
Radius: Type = 25 (0x19) Class
Radius: Length = 59 (0x3B)
Radius: Value (String) =
43 41 43 53 3a 30 61 63 39 64 36 38 61 30 30 30 | CACS:0ac9d68a000
30 35 30 30 30 35 62 62 65 31 66 39 31 3a 63 6f | 050005bbe1f91:co
72 62 69 6e 69 73 65 2f 33 32 32 33 34 34 30 38 | rbinise/32234408
34 2f 31 39 33 31 36 38 32 | 4/1931682
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 32 (0x20)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 26 (0x1A)
Radius: Value (String) =
70 72 6f 66 69 6c 65 2d 6e 61 6d 65 3d 57 6f 72 | profile-name=Wor
6b 73 74 61 74 69 6f 6e | kstation
rad_procpkt: ACCEPT
Got AV-Pair with value profile-name=Workstation
RADIUS_ACCESS_ACCEPT: normal termination
radius mkreq: 0x16
alloc_rip 0x00002ace10874b80
new request 0x16 --> 17 (0x00002ace10874b80)
got user 'jsmith'
got password
add_req 0x00002ace10874b80 session 0x16 id 17
RADIUS_DELETE
remove_req 0x00002ace10875428 session 0x15 id 16
free_rip 0x00002ace10875428
RADIUS_REQUEST
radius.c: rad_mkpkt
rad_mkpkt: ip:source-ip=198.51.100.2

RADIUS packet decode (authentication request)

--------------------------------------
Raw packet data (length = 659).....
01 11 02 93 c6 fc 11 c1 0e c4 81 ac 09 a7 85 a8 | ................
83 c1 e4 88 01 08 6a 73 6d 69 74 68 02 12 79 41 | ......jsmith..yA
0e 71 13 38 ae 9f 49 be 3c a9 e4 81 65 93 05 06 | .q.8..I.<...e...
00 00 50 00 1e 10 31 30 2e 32 30 31 2e 32 31 34 | ..P...203.0.113
2e 31 35 31 1f 10 31 30 2e 32 30 31 2e 32 31 34 | .2..203.0.113
2e 32 35 31 3d 06 00 00 00 05 42 10 31 30 2e 32 | .2=.....<ip addr
30 31 2e 32 31 34 2e 32 35 31 1a 23 00 00 00 09 | ess>.#....
01 1d 6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 | ..mdm-tlv=device
2d 70 6c 61 74 66 6f 72 6d 3d 77 69 6e 1a 2c 00 | -platform=win.,.
00 00 09 01 26 6d 64 6d 2d 74 6c 76 3d 64 65 76 | ....&mdm-tlv=dev
69 63 65 2d 6d 61 63 3d 30 30 2d 30 63 2d 32 39 | ice-mac=00-0c-29
2d 33 37 2d 65 66 2d 62 66 1a 33 00 00 00 09 01 | -37-ef-bf.3.....
2d 6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d | -mdm-tlv=device-
70 75 62 6c 69 63 2d 6d 61 63 3d 30 30 2d 30 63 | public-mac=00-0c
2d 32 39 2d 33 37 2d 65 66 2d 62 66 1a 3a 00 00 | -29-37-ef-bf.:..
00 09 01 34 6d 64 6d 2d 74 6c 76 3d 61 63 2d 75 | ...4mdm-tlv=ac-u
73 65 72 2d 61 67 65 6e 74 3d 41 6e 79 43 6f 6e | ser-agent=AnyCon
6e 65 63 74 20 57 69 6e 64 6f 77 73 20 34 2e 36 | nect Windows 4.6
2e 30 33 30 34 39 1a 3f 00 00 00 09 01 39 6d 64 | .03049.?.....9md
6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 6c 61 | m-tlv=device-pla
74 66 6f 72 6d 2d 76 65 72 73 69 6f 6e 3d 36 2e | tform-version=6.
31 2e 37 36 30 31 20 53 65 72 76 69 63 65 20 50 | 1.7601 Service P
61 63 6b 20 31 1a 40 00 00 00 09 01 3a 6d 64 6d | ack 1.@.....:mdm
2d 74 6c 76 3d 64 65 76 69 63 65 2d 74 79 70 65 | -tlv=device-type
3d 56 4d 77 61 72 65 2c 20 49 6e 63 2e 20 56 4d | =VMware, Inc. VM
77 61 72 65 20 56 69 72 74 75 61 6c 20 50 6c 61 | ware Virtual Pla
74 66 6f 72 6d 1a 5b 00 00 00 09 01 55 6d 64 6d | tform.[.....Umdm
2d 74 6c 76 3d 64 65 76 69 63 65 2d 75 69 64 3d | -tlv=device-uid=
33 36 39 33 43 36 34 30 37 43 39 32 35 32 35 31 | 3693C6407C925251
46 46 37 32 42 36 34 39 33 42 44 44 38 37 33 31 | FF72B6493BDD8731
38 41 42 46 43 39 30 43 36 32 31 35 34 32 43 33 | 8ABFC90C621542C3
38 46 41 46 38 37 38 45 46 34 39 36 31 34 41 31 | 8FAF878EF49614A1
04 06 00 00 00 00 1a 31 00 00 00 09 01 2b 61 75 | .......1.....+au
64 69 74 2d 73 65 73 73 69 6f 6e 2d 69 64 3d 30 | dit-session-id=0
61 63 39 64 36 38 61 30 30 30 30 35 30 30 30 35 | ac9d68a000050005
62 62 65 31 66 39 31 1a 23 00 00 00 09 01 1d 69 | bbe1f91.#......i
70 3a 73 6f 75 72 63 65 2d 69 70 3d 31 30 2e 32 | p:source-ip=192.1
30 31 2e 32 31 34 2e 32 35 31 1a 18 00 00 0c 04 | 68.10.50......
92 12 46 54 44 41 6e 79 43 6f 6e 6e 65 63 74 56 | ..FTDAnyConnectV
50 4e 1a 0c 00 00 0c 04 96 06 00 00 00 02 1a 15 | PN..............
00 00 00 09 01 0f 63 6f 61 2d 70 75 73 68 3d 74 | ......coa-push=t
72 75 65 | rue

Parsed packet data.....
Radius: Code = 1 (0x01)
Radius: Identifier = 17 (0x11)
Radius: Length = 659 (0x0293)
Radius: Vector: C6FC11C10EC481AC09A785A883C1E488
Radius: Type = 1 (0x01) User-Name
Radius: Length = 8 (0x08)
Radius: Value (String) =
6a 73 6d 69 74 68 | jsmith
Radius: Type = 2 (0x02) User-Password
Radius: Length = 18 (0x12)
Radius: Value (String) =
79 41 0e 71 13 38 ae 9f 49 be 3c a9 e4 81 65 93 | yA.q.8..I.<...e.
Radius: Type = 5 (0x05) NAS-Port
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x5000
Radius: Type = 30 (0x1E) Called-Station-Id
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 31 35 31 | 203.0.113.2
Radius: Type = 31 (0x1F) Calling-Station-Id
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 32 35 31 | 198.51.100.2
Radius: Type = 61 (0x3D) NAS-Port-Type
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x5
Radius: Type = 66 (0x42) Tunnel-Client-Endpoint
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 32 35 31 | 198.51.100.2
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 35 (0x23)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 29 (0x1D)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
6c 61 74 66 6f 72 6d 3d 77 69 6e | latform=win
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 44 (0x2C)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 38 (0x26)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 6d | mdm-tlv=device-m
61 63 3d 30 30 2d 30 63 2d 32 39 2d 33 37 2d 65 | ac=00-0c-29-37-e
66 2d 62 66 | f-bf
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 51 (0x33)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 45 (0x2D)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
75 62 6c 69 63 2d 6d 61 63 3d 30 30 2d 30 63 2d | ublic-mac=00-0c-
32 39 2d 33 37 2d 65 66 2d 62 66 | 29-37-ef-bf
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 58 (0x3A)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 52 (0x34)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 61 63 2d 75 73 65 72 2d | mdm-tlv=ac-user-
61 67 65 6e 74 3d 41 6e 79 43 6f 6e 6e 65 63 74 | agent=AnyConnect
20 57 69 6e 64 6f 77 73 20 34 2e 36 2e 30 33 30 | Windows 4.6.030
34 39 | 49
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 63 (0x3F)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 57 (0x39)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
6c 61 74 66 6f 72 6d 2d 76 65 72 73 69 6f 6e 3d | latform-version=
36 2e 31 2e 37 36 30 31 20 53 65 72 76 69 63 65 | 6.1.7601 Service
20 50 61 63 6b 20 31 | Pack 1
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 64 (0x40)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 58 (0x3A)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 74 | mdm-tlv=device-t
79 70 65 3d 56 4d 77 61 72 65 2c 20 49 6e 63 2e | ype=VMware, Inc.
20 56 4d 77 61 72 65 20 56 69 72 74 75 61 6c 20 | VMware Virtual
50 6c 61 74 66 6f 72 6d | Platform
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 91 (0x5B)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 85 (0x55)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 75 | mdm-tlv=device-u
69 64 3d 33 36 39 33 43 36 34 30 37 43 39 32 35 | id=3693C6407C925
32 35 31 46 46 37 32 42 36 34 39 33 42 44 44 38 | 251FF72B6493BDD8
37 33 31 38 41 42 46 43 39 30 43 36 32 31 35 34 | 7318ABFC90C62154
32 43 33 38 46 41 46 38 37 38 45 46 34 39 36 31 | 2C38FAF878EF4961
34 41 31 | 4A1
Radius: Type = 4 (0x04) NAS-IP-Address
Radius: Length = 6 (0x06)
Radius: Value (IP Address) = 0.0.0.0 (0x00000000)
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 49 (0x31)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 43 (0x2B)
Radius: Value (String) =
61 75 64 69 74 2d 73 65 73 73 69 6f 6e 2d 69 64 | audit-session-id
3d 30 61 63 39 64 36 38 61 30 30 30 30 35 30 30 | =0ac9d68a0000500
30 35 62 62 65 31 66 39 31 | 05bbe1f91
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 35 (0x23)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 29 (0x1D)
Radius: Value (String) =
69 70 3a 73 6f 75 72 63 65 2d 69 70 3d 31 30 2e | ip:source-ip=192.
32 30 31 2e 32 31 34 2e 32 35 31 | 168.10.50
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 24 (0x18)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 146 (0x92) Tunnel-Group-Name
Radius: Length = 18 (0x12)
Radius: Value (String) =
46 54 44 41 6e 79 43 6f 6e 6e 65 63 74 56 50 4e | FTDAnyConnectVPN
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 12 (0x0C)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 150 (0x96) Client-Type
Radius: Length = 6 (0x06)
Radius: Value (Integer) = 2 (0x0002)
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 21 (0x15)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 15 (0x0F)
Radius: Value (String) =
63 6f 61 2d 70 75 73 68 3d 74 72 75 65 | coa-push=true
send pkt 192.168.1.10/1812
rip 0x00002ace10874b80 state 7 id 17
rad_vrfy() : response message verified
rip 0x00002ace10874b80
: chall_state ''
: state 0x7
: reqauth:
c6 fc 11 c1 0e c4 81 ac 09 a7 85 a8 83 c1 e4 88
: info 0x00002ace10874cc0
session_id 0x16
request_id 0x11
user 'jsmith'
response '***'
app 0
reason 0
skey 'cisco123'
sip 192.168.1.10
type 1

RADIUS packet decode (response)

--------------------------------------
Raw packet data (length = 20).....
03 11 00 14 15 c3 44 44 7d a6 07 0d 7b 92 f2 3b | ......DD}...{..;
0b 06 ba 74 | ...t

Parsed packet data.....
Radius: Code = 3 (0x03)
Radius: Identifier = 17 (0x11)
Radius: Length = 20 (0x0014)
Radius: Vector: 15C344447DA6070D7B92F23B0B06BA74
rad_procpkt: REJECT
RADIUS_DELETE
remove_req 0x00002ace10874b80 session 0x16 id 17
free_rip 0x00002ace10874b80
radius: send queue empty
radius mkreq: 0x18
alloc_rip 0x00002ace10874b80
new request 0x18 --> 18 (0x00002ace10874b80)
add_req 0x00002ace10874b80 session 0x18 id 18
ACCT_REQUEST
radius.c: rad_mkpkt

RADIUS packet decode (accounting request)

--------------------------------------
Raw packet data (length = 714).....
04 12 02 ca be a0 6e 46 71 af 5c 65 82 77 c7 b5 | ......nFq.\e.w..
50 78 61 d7 01 08 6a 73 6d 69 74 68 05 06 00 00 | Pxa...jsmith....
50 00 06 06 00 00 00 02 07 06 00 00 00 01 08 06 | P...............
c0 a8 0a 32 19 3b 43 41 43 53 3a 30 61 63 39 64 | ...2.;CACS:0ac9d
36 38 61 30 30 30 30 35 30 30 30 35 62 62 65 31 | 68a000050005bbe1
66 39 31 3a 63 6f 72 62 69 6e 69 73 65 2f 33 32 | f91:corbinise/32
32 33 34 34 30 38 34 2f 31 39 33 31 36 38 32 1e | 2344084/1931682.
10 31 30 2e 32 30 31 2e 32 31 34 2e 31 35 31 1f | .203.0.113.2.
10 31 30 2e 32 30 31 2e 32 31 34 2e 32 35 31 28 | .198.51.100.2(
06 00 00 00 01 29 06 00 00 00 00 2c 0a 43 31 46 | .....).....,.C1F
30 30 30 30 35 2d 06 00 00 00 01 3d 06 00 00 00 | 00005-.....=....
05 42 10 31 30 2e 32 30 31 2e 32 31 34 2e 32 35 | .B.203.0.113.2
31 1a 18 00 00 0c 04 92 12 46 54 44 41 6e 79 43 | ........FTDAnyC
6f 6e 6e 65 63 74 56 50 4e 1a 0c 00 00 0c 04 96 | onnectVPN.......
06 00 00 00 02 1a 0c 00 00 0c 04 97 06 00 00 00 | ................
01 1a 0c 00 00 0c 04 98 06 00 00 00 03 1a 23 00 | ..............#.
00 00 09 01 1d 6d 64 6d 2d 74 6c 76 3d 64 65 76 | .....mdm-tlv=dev
69 63 65 2d 70 6c 61 74 66 6f 72 6d 3d 77 69 6e | ice-platform=win
1a 2c 00 00 00 09 01 26 6d 64 6d 2d 74 6c 76 3d | .,.....&mdm-tlv=
64 65 76 69 63 65 2d 6d 61 63 3d 30 30 2d 30 63 | device-mac=00-0c
2d 32 39 2d 33 37 2d 65 66 2d 62 66 1a 31 00 00 | -29-37-ef-bf.1..
00 09 01 2b 61 75 64 69 74 2d 73 65 73 73 69 6f | ...+audit-sessio
6e 2d 69 64 3d 30 61 63 39 64 36 38 61 30 30 30 | n-id=0ac9d68a000
30 35 30 30 30 35 62 62 65 31 66 39 31 1a 33 00 | 050005bbe1f91.3.
00 00 09 01 2d 6d 64 6d 2d 74 6c 76 3d 64 65 76 | ....-mdm-tlv=dev
69 63 65 2d 70 75 62 6c 69 63 2d 6d 61 63 3d 30 | ice-public-mac=0
30 2d 30 63 2d 32 39 2d 33 37 2d 65 66 2d 62 66 | 0-0c-29-37-ef-bf
1a 3a 00 00 00 09 01 34 6d 64 6d 2d 74 6c 76 3d | .:.....4mdm-tlv=
61 63 2d 75 73 65 72 2d 61 67 65 6e 74 3d 41 6e | ac-user-agent=An
79 43 6f 6e 6e 65 63 74 20 57 69 6e 64 6f 77 73 | yConnect Windows
20 34 2e 36 2e 30 33 30 34 39 1a 3f 00 00 00 09 | 4.6.03049.?....
01 39 6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 | .9mdm-tlv=device
2d 70 6c 61 74 66 6f 72 6d 2d 76 65 72 73 69 6f | -platform-versio
6e 3d 36 2e 31 2e 37 36 30 31 20 53 65 72 76 69 | n=6.1.7601 Servi
63 65 20 50 61 63 6b 20 31 1a 40 00 00 00 09 01 | ce Pack 1.@.....
3a 6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d | :mdm-tlv=device-
74 79 70 65 3d 56 4d 77 61 72 65 2c 20 49 6e 63 | type=VMware, Inc
2e 20 56 4d 77 61 72 65 20 56 69 72 74 75 61 6c | . VMware Virtual
20 50 6c 61 74 66 6f 72 6d 1a 5b 00 00 00 09 01 | Platform.[.....
55 6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d | Umdm-tlv=device-
75 69 64 3d 33 36 39 33 43 36 34 30 37 43 39 32 | uid=3693C6407C92
35 32 35 31 46 46 37 32 42 36 34 39 33 42 44 44 | 5251FF72B6493BDD
38 37 33 31 38 41 42 46 43 39 30 43 36 32 31 35 | 87318ABFC90C6215
34 32 43 33 38 46 41 46 38 37 38 45 46 34 39 36 | 42C38FAF878EF496
31 34 41 31 04 06 00 00 00 00 | 14A1......

Parsed packet data.....
Radius: Code = 4 (0x04)
Radius: Identifier = 18 (0x12)
Radius: Length = 714 (0x02CA)
Radius: Vector: BEA06E4671AF5C658277C7B5507861D7
Radius: Type = 1 (0x01) User-Name
Radius: Length = 8 (0x08)
Radius: Value (String) =
6a 73 6d 69 74 68 | jsmith
Radius: Type = 5 (0x05) NAS-Port
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x5000
Radius: Type = 6 (0x06) Service-Type
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x2
Radius: Type = 7 (0x07) Framed-Protocol
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x1
Radius: Type = 8 (0x08) Framed-IP-Address
Radius: Length = 6 (0x06)
Radius: Value (IP Address) = 192.168.10.50 (0xC0A80A32)
Radius: Type = 25 (0x19) Class
Radius: Length = 59 (0x3B)
Radius: Value (String) =
43 41 43 53 3a 30 61 63 39 64 36 38 61 30 30 30 | CACS:0ac9d68a000
30 35 30 30 30 35 62 62 65 31 66 39 31 3a 63 6f | 050005bbe1f91:co
72 62 69 6e 69 73 65 2f 33 32 32 33 34 34 30 38 | rbinise/32234408
34 2f 31 39 33 31 36 38 32 | 4/1931682
Radius: Type = 30 (0x1E) Called-Station-Id
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 31 35 31 | 203.0.113.2
Radius: Type = 31 (0x1F) Calling-Station-Id
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 32 35 31 | 198.51.100.2
Radius: Type = 40 (0x28) Acct-Status-Type
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x1
Radius: Type = 41 (0x29) Acct-Delay-Time
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x0
Radius: Type = 44 (0x2C) Acct-Session-Id
Radius: Length = 10 (0x0A)
Radius: Value (String) =
43 31 46 30 30 30 30 35 | C1F00005
Radius: Type = 45 (0x2D) Acct-Authentic
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x1
Radius: Type = 61 (0x3D) NAS-Port-Type
Radius: Length = 6 (0x06)
Radius: Value (Hex) = 0x5
Radius: Type = 66 (0x42) Tunnel-Client-Endpoint
Radius: Length = 16 (0x10)
Radius: Value (String) =
31 30 2e 32 30 31 2e 32 31 34 2e 32 35 31 | 198.51.100.2
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 24 (0x18)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 146 (0x92) Tunnel-Group-Name
Radius: Length = 18 (0x12)
Radius: Value (String) =
46 54 44 41 6e 79 43 6f 6e 6e 65 63 74 56 50 4e | FTDAnyConnectVPN
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 12 (0x0C)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 150 (0x96) Client-Type
Radius: Length = 6 (0x06)
Radius: Value (Integer) = 2 (0x0002)
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 12 (0x0C)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 151 (0x97) VPN-Session-Type
Radius: Length = 6 (0x06)
Radius: Value (Integer) = 1 (0x0001)
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 12 (0x0C)
Radius: Vendor ID = 3076 (0x00000C04)
Radius: Type = 152 (0x98) VPN-Session-Subtype
Radius: Length = 6 (0x06)
Radius: Value (Integer) = 3 (0x0003)
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 35 (0x23)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 29 (0x1D)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
6c 61 74 66 6f 72 6d 3d 77 69 6e | latform=win
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 44 (0x2C)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 38 (0x26)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 6d | mdm-tlv=device-m
61 63 3d 30 30 2d 30 63 2d 32 39 2d 33 37 2d 65 | ac=00-0c-29-37-e
66 2d 62 66 | f-bf
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 49 (0x31)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 43 (0x2B)
Radius: Value (String) =
61 75 64 69 74 2d 73 65 73 73 69 6f 6e 2d 69 64 | audit-session-id
3d 30 61 63 39 64 36 38 61 30 30 30 30 35 30 30 | =0ac9d68a0000500
30 35 62 62 65 31 66 39 31 | 05bbe1f91
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 51 (0x33)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 45 (0x2D)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
75 62 6c 69 63 2d 6d 61 63 3d 30 30 2d 30 63 2d | ublic-mac=00-0c-
32 39 2d 33 37 2d 65 66 2d 62 66 | 29-37-ef-bf
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 58 (0x3A)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 52 (0x34)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 61 63 2d 75 73 65 72 2d | mdm-tlv=ac-user-
61 67 65 6e 74 3d 41 6e 79 43 6f 6e 6e 65 63 74 | agent=AnyConnect
20 57 69 6e 64 6f 77 73 20 34 2e 36 2e 30 33 30 | Windows 4.6.030
34 39 | 49
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 63 (0x3F)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 57 (0x39)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 70 | mdm-tlv=device-p
6c 61 74 66 6f 72 6d 2d 76 65 72 73 69 6f 6e 3d | latform-version=
36 2e 31 2e 37 36 30 31 20 53 65 72 76 69 63 65 | 6.1.7601 Service
20 50 61 63 6b 20 31 | Pack 1
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 64 (0x40)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 58 (0x3A)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 74 | mdm-tlv=device-t
79 70 65 3d 56 4d 77 61 72 65 2c 20 49 6e 63 2e | ype=VMware, Inc.
20 56 4d 77 61 72 65 20 56 69 72 74 75 61 6c 20 | VMware Virtual
50 6c 61 74 66 6f 72 6d | Platform
Radius: Type = 26 (0x1A) Vendor-Specific
Radius: Length = 91 (0x5B)
Radius: Vendor ID = 9 (0x00000009)
Radius: Type = 1 (0x01) Cisco-AV-pair
Radius: Length = 85 (0x55)
Radius: Value (String) =
6d 64 6d 2d 74 6c 76 3d 64 65 76 69 63 65 2d 75 | mdm-tlv=device-u
69 64 3d 33 36 39 33 43 36 34 30 37 43 39 32 35 | id=3693C6407C925
32 35 31 46 46 37 32 42 36 34 39 33 42 44 44 38 | 251FF72B6493BDD8
37 33 31 38 41 42 46 43 39 30 43 36 32 31 35 34 | 7318ABFC90C62154
32 43 33 38 46 41 46 38 37 38 45 46 34 39 36 31 | 2C38FAF878EF4961
34 41 31 | 4A1
Radius: Type = 4 (0x04) NAS-IP-Address
Radius: Length = 6 (0x06)
Radius: Value (IP Address) = 0.0.0.0 (0x00000000)
send pkt 192.168.1.10/1813
rip 0x00002ace10874b80 state 6 id 18
rad_vrfy() : response message verified
rip 0x00002ace10874b80
: chall_state ''
: state 0x6
: reqauth:
be a0 6e 46 71 af 5c 65 82 77 c7 b5 50 78 61 d7
: info 0x00002ace10874cc0
session_id 0x18
request_id 0x12
user 'jsmith'
response '***'
app 0
reason 0
skey 'cisco123'
sip 192.168.1.10
type 3

RADIUS packet decode (response)

--------------------------------------
Raw packet data (length = 20).....
05 12 00 14 e5 fd b1 6d fb ee 58 f0 89 79 73 8e | .......m..X..ys.
90 dc a7 20 | ...

Parsed packet data.....
Radius: Code = 5 (0x05)
Radius: Identifier = 18 (0x12)
Radius: Length = 20 (0x0014)
Radius: Vector: E5FDB16DFBEE58F08979738E90DCA720
rad_procpkt: ACCOUNTING_RESPONSE
RADIUS_DELETE
remove_req 0x00002ace10874b80 session 0x18 id 18
free_rip 0x00002ace10874b80
radius: send queue empty
ciscofp3#

Execute o comando 'debug webvpn anyconnect 255' na CLI de diagnóstico do FTD (>system support diagnostic-cli) e pressione 'Connect' no Windows/Mac PC no Cisco Anyconnect Client

> system support diagnostic-cli
Attaching to Diagnostic CLI ... Press 'Ctrl+a then d' to detach.
ciscofp3> enable
Password: <hit enter>
ciscofp3# terminal monitor
ciscofp3# debug webvpn anyconnect 255
<hit Connect on Anyconnect client on PC>

http_parse_cstp_method()
...input: 'CONNECT /CSCOSSLC/tunnel HTTP/1.1'
webvpn_cstp_parse_request_field()
...input: 'Host: ciscofp3.cisco.com'
Processing CSTP header line: 'Host: ciscofp3.cisco.com'
webvpn_cstp_parse_request_field()
...input: 'User-Agent: Cisco AnyConnect VPN Agent for Windows 4.6.03049'
Processing CSTP header line: 'User-Agent: Cisco AnyConnect VPN Agent for Windows 4.6.03049'
Setting user-agent to: 'Cisco AnyConnect VPN Agent for Windows 4.6.03049'
webvpn_cstp_parse_request_field()
...input: 'Cookie: webvpn=2B0E85@28672@6501@2FF4AE4D1F69B98F26E8CAD62D5496E5E6AE5282'
Processing CSTP header line: 'Cookie: webvpn=2B0E85@28672@6501@2FF4AE4D1F69B98F26E8CAD62D5496E5E6AE5282'
Found WebVPN cookie: 'webvpn=2B0E85@28672@6501@2FF4AE4D1F69B98F26E8CAD62D5496E5E6AE5282'
WebVPN Cookie: 'webvpn=2B0E85@28672@6501@2FF4AE4D1F69B98F26E8CAD62D5496E5E6AE5282'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Version: 1'
Processing CSTP header line: 'X-CSTP-Version: 1'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Hostname: jsmith-PC'
Processing CSTP header line: 'X-CSTP-Hostname: jsmith-PC'
Setting hostname to: 'jsmith-PC'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-MTU: 1399'
Processing CSTP header line: 'X-CSTP-MTU: 1399'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Address-Type: IPv6,IPv4'
Processing CSTP header line: 'X-CSTP-Address-Type: IPv6,IPv4'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Local-Address-IP4: 198.51.100.2'
Processing CSTP header line: 'X-CSTP-Local-Address-IP4: 198.51.100.2'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Base-MTU: 1500'
Processing CSTP header line: 'X-CSTP-Base-MTU: 1500'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Remote-Address-IP4: 203.0.113.2'
Processing CSTP header line: 'X-CSTP-Remote-Address-IP4: 203.0.113.2'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Full-IPv6-Capability: true'
Processing CSTP header line: 'X-CSTP-Full-IPv6-Capability: true'
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-Master-Secret: 1FA92A96D5E82C13CB3A5758F11371EE6B54C6F36F0A8DCE8F4DECB73A034EEF4FE95DA614A5872E1EE5557C3BF4765A'
Processing CSTP header line: 'X-DTLS-Master-Secret: 1FA92A96D5E82C13CB3A5758F11371EE6B54C6F36F0A8DCE8F4DECB73A034EEF4FE95DA614A5872E1EE5557C3BF4765A'
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-CipherSuite: DHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-SHA256:DHE-RSA-AES256-SHA:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES128-SHA256:DHE-RSA-AES128-SHA:AES256-SHA:AES128-SHA:DES-CBC3-SHA'
Processing CSTP header line: 'X-DTLS-CipherSuite: DHE-RSA-AES256-GCM-SHA384:DHE-RSA-AES256-SHA256:DHE-RSA-AES256-SHA:DHE-RSA-AES128-GCM-SHA256:DHE-RSA-AES128-SHA256:DHE-RSA-AES128-SHA:AES256-SHA:AES128-SHA:DES-CBC3-SHA'
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-Accept-Encoding: lzs'
Processing CSTL header line: 'X-DTLS-Accept-Encoding: lzs'
webvpn_cstp_parse_request_field()
...input: 'X-DTLS-Header-Pad-Length: 0'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Accept-Encoding: lzs,deflate'
Processing CSTP header line: 'X-CSTP-Accept-Encoding: lzs,deflate'
webvpn_cstp_parse_request_field()
...input: 'X-CSTP-Protocol: Copyright (c) 2004 Cisco Systems, Inc.'
Processing CSTP header line: 'X-CSTP-Protocol: Copyright (c) 2004 Cisco Systems, Inc.'
cstp_util_address_ipv4_accept: address asigned: 192.168.10.50
cstp_util_address_ipv6_accept: No IPv6 Address
np_svc_create_session(0x7000, 0x00002acdff1d6440, TRUE)
webvpn_svc_np_setup
SVC ACL Name: NULL
SVC ACL ID: -1
vpn_put_uauth success for ip 192.168.10.50!
No SVC ACL
Iphdr=20 base-mtu=1500 def-mtu=1500 conf-mtu=1406
tcp-mss = 1460
path-mtu = 1460(mss)
TLS Block size = 16, version = 0x303
mtu = 1460(path-mtu) - 0(opts) - 5(ssl) - 16(iv) = 1439
mod-mtu = 1439(mtu) & 0xfff0(complement) = 1424
tls-mtu = 1424(mod-mtu) - 8(cstp) - 48(mac) - 1(pad) = 1367
DTLS Block size = 16
mtu = 1500(base-mtu) - 20(ip) - 8(udp) - 13(dtlshdr) - 16(dtlsiv) = 1443
mod-mtu = 1443(mtu) & 0xfff0(complement) = 1440
dtls-mtu = 1440(mod-mtu) - 1(cdtp) - 20(mac) - 1(pad) = 1418
computed tls-mtu=1367 dtls-mtu=1418 conf-mtu=1406
DTLS enabled for intf=3 (outside)
overide computed dtls-mtu=1418 with conf-mtu=1406
tls-mtu=1367 dtls-mtu=1406
SVC: adding to sessmgmt
Sending X-CSTP-MTU: 1367
Sending X-DTLS-MTU: 1406
Sending X-CSTP-FW-RULE msgs: Start
Sending X-CSTP-FW-RULE msgs: Done
Sending X-CSTP-Quarantine: false
Sending X-CSTP-Disable-Always-On-VPN: false
Sending X-CSTP-Client-Bypass-Protocol: false

Cisco ISE

Cisco ISE > Operações > RADIUS > Registros ao vivo > clique nos detalhes de cada autenticação

Verifique no Cisco ISE se o seu login de VPN e o resultado da ACL 'PermitAccess' foram fornecidos
Os registros ao vivo mostram o jsmith autenticado para o FTD via VPN com êxito

Cliente VPN AnyConnect

pacote DART

Como coletar o pacote DART para o AnyConnect

Troubleshooting

DNS

Verifique se o Cisco ISE, o FTD, o Windows Server 2012 e os PCs Windows/Mac podem resolver um ao outro, para frente e para trás (verifique o DNS em todos os dispositivos)

PC Windows
Inicie um prompt de comando e verifique se é possível executar um 'nslookup' no nome de host do FTD

CLI de FTD

>show network

> nslookup 192.168.1.10
Server: 192.168.1.10
Address: 192.168.1.10#53
10.1.168.192.in-addr.arpa name = ciscoise.cisco.com

CLI do ISE:

ciscoise/admin# nslookup 192.168.1.20
Trying "20.1.168.192.in-addr.arpa"
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 56529
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 0

;; QUESTION SECTION:
;20.1.168.192.in-addr.arpa. IN PTR

;; ANSWER SECTION:
20.1.168.192.in-addr.arpa. 1200 IN PTR ciscodc.cisco.com

Windows Server 2012
Inicie um prompt de comando e certifique-se de que você pode executar um 'nslookup' no nome do host/FQDN do FTD

Nível do certificado (para compatibilidade com o navegador)

Verifique se o Windows Server 2012 assina certificados como SHA256 ou superior. Clique duas vezes no certificado de CA raiz no Windows e verifique os campos 'Algoritmo de assinatura'

Se forem SHA1, a maioria dos navegadores mostrará um aviso de navegador para esses certificados. Para alterá-lo, você pode verificar aqui:

Como atualizar a Autoridade de Certificação do Windows Server para SHA256

Verifique se o Certificado de Servidor VPN FTD possui os seguintes campos corretos (quando você se conecta no navegador ao FTD)

Nome Comum = <FTDFQDN>

Nome alternativo do assunto (SAN) = <FTDFQDN>

Exemplo:

Nome comum: ciscofp3.cisco.com

Nome alternativo do assunto (SAN): DNS Name=cicscofp3.cisco.com

Configuração de conectividade e firewall

Verifique o uso de capturas na CLI do FTD e capturas no PC do funcionário usando o Wireshark para verificar se os pacotes estão vindo sobre TCP+UDP 443 para o IP Externo do FTD. Verificar se esses pacotes são originados do endereço IP público do roteador local do funcionário

ciscofp3# capture capin interface outside trace detail trace-count 100 match ip any host


<now hit Connect on AnyConnect Client from employee PC>

ciscofp3# show cap
capture capin type raw-data trace detail trace-count 100 interface outside [Buffer Full - 524153 bytes]
match ip any host 198.51.100.2

ciscofp3# show cap capin
2375 packets captured
1: 17:05:56.580994 198.51.100.2.55928 > 203.0.113.2.443: S 2933933902:2933933902(0) win 8192


2: 17:05:56.581375 203.0.113.2.443 > 198.51.100.2.55928: S 430674106:430674106(0) ack 2933933903 win 32768


3: 17:05:56.581757 198.51.100.2.55928 > 203.0.113.2.443: . ack 430674107 win 64240
...

Histórico de revisões

Revisão	Data de publicação	Comentários
1.0	14-Nov-2018	Versão inicial

Colaborado por engenheiros da Cisco

Corbin Hadley
TAC da Cisco

Este documento lhe foi útil?

Feedback

Contate a Cisco

Abrir um caso de suporte
(É necessário um Contrato de Serviço da Cisco)

Configurar o AnyConnect VPN no FTD usando o Cisco ISE como um servidor RADIUS com CA raiz do Windows Server 2012

Opções de download

Linguagem imparcial

Sobre esta tradução

Contents

Contents

Introdução

Pré-requisitos

Requisitos

Componentes Utilizados

Configurar

Diagrama de Rede

Configuração

Exportar o certificado CA raiz do Windows Server

Instalar o Certificado de CA Raiz em PCs Windows/Mac dos funcionários

Gerar um CSR no FTD, obter o CSR assinado pela CA raiz do Windows Server e instalar esse certificado assinado no FTD

Faça download da imagem do AnyConnect + AnyConnect Profile Editor e crie um perfil .xml

Configurar o Anyconnect VPN no FTD (use o Certificado de CA Raiz)

Configurar a regra de NAT de FTD para isentar o tráfego de VPN do NAT, já que ele será descriptografado de qualquer maneira e criar Políticas/Regras de Controle de Acesso

Adicione o FTD como dispositivo de rede e configure o conjunto de políticas no Cisco ISE (use o segredo compartilhado RADIUS)

Faça download, instale e conecte-se ao FTD usando o AnyConnect VPN Client em PCs Windows/Mac de funcionários

Verificar

FTD

Cisco ISE

Cliente VPN AnyConnect

Troubleshooting

DNS

Nível do certificado (para compatibilidade com o navegador)

Configuração de conectividade e firewall

Histórico de revisões

Colaborado por engenheiros da Cisco

Este documento lhe foi útil?

Contate a Cisco

Este documento se refere a estes produtos
