Configurar o acesso remoto ASA IKEv2 com EAP-PEAP e Windows Client nativo

Introdução

Este documento fornece um exemplo de configuração para um Cisco Adaptive Security Appliance (ASA) Versão 9.3.2 e posterior que permite o acesso de VPN remoto para usar o Internet Key Exchange Protocol (IKEv2) com a autenticação padrão do Extensible Authentication Protocol (EAP). Isso permite que um cliente Microsoft Windows 7 nativo (e qualquer outro IKEv2 baseado em padrão) se conecte ao ASA com autenticação IKEv2 e EAP.

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento destes tópicos:

• Conhecimento básico de VPN e IKEv2
• Conhecimento de Autenticação, Autorização e Tarifação Básica (AAA - Basic Authentication, Authorization, and Accounting) e RADIUS
• Experiência com configuração de VPN ASA
• Experiência com a configuração do Identity Services Engine (ISE)

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Microsoft Windows 7
• Software Cisco ASA, versão 9.3.2 e posterior
• Cisco ISE, versão 1.2 e posterior

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Informações de Apoio

Considerações do AnyConnect Secure Mobility Client

O cliente Windows IKEv2 nativo não oferece suporte a túnel dividido (não há atributos CONF REPLY que possam ser aceitos pelo cliente Windows 7), portanto, a única política possível com o cliente Microsoft é o túnel de todo o tráfego (seletores de tráfego 0/0). Se houver necessidade de uma política de túnel dividido específica, o AnyConnect deve ser usado.

O AnyConnect não suporta métodos EAP padronizados que são terminados no servidor AAA (PEAP, Transport Layer Security). Se houver necessidade de encerrar sessões EAP no servidor AAA, o cliente Microsoft poderá ser usado.

Configurar

Note: Use a Command Lookup Tool ( somente clientes registrados) para obter mais informações sobre os comandos usados nesta seção.

Diagrama de Rede

O ASA está configurado para autenticar com um certificado (o cliente precisa confiar nesse certificado). O cliente Windows 7 está configurado para autenticação com EAP (EAP-PEAP).

O ASA atua como gateway VPN que encerra a sessão IKEv2 do cliente. O ISE atua como um servidor AAA que encerra a sessão EAP do cliente. Os pacotes EAP são encapsulados em pacotes IKE_AUTH para o tráfego entre o cliente e o ASA (IKEv2) e, em seguida, em pacotes RADIUS para o tráfego de autenticação entre o ASA e o ISE.

Certificados

A Autoridade de Certificação (CA) da Microsoft foi usada para gerar o certificado para o ASA. Os requisitos de certificado para serem aceitos pelo cliente nativo do Windows 7 são:

• A extensão de Uso Estendido de Chave (EKU) deve incluir a Autenticação de Servidor (o modelo "Servidor Web" foi usado nesse exemplo).
• O nome do assunto deve incluir o nome de domínio totalmente qualificado (FQDN) que será usado pelo cliente para se conectar (neste exemplo, ASAv.example.com).

Para obter mais detalhes sobre o cliente Microsoft, consulte Troubleshooting de Conexões VPN IKEv2.

Note: O Android 4.x é mais restritivo e requer o nome alternativo do assunto correto de acordo com a RFC 6125. Para obter mais informações sobre o Android, consulte IKEv2 de Android strongSwan para Cisco IOS com EAP e Autenticação RSA.

Para gerar uma solicitação de assinatura de certificado no ASA, esta configuração foi usada:

hostname ASAv
domain-name example.com

crypto ca trustpoint TP
 enrollment terminal

crypto ca authenticate TP
crypto ca enroll TP

ISE

Etapa 1. Adicione o ASA aos dispositivos de rede no ISE.

Escolha Administration > Network Devices. Defina uma senha pré-compartilhada que será usada pelo ASA.

Etapa 2. Crie um nome de usuário na loja local.

Escolha Administration > Identities > Users. Crie o nome de usuário conforme necessário.

Todas as outras configurações são habilitadas por padrão para que o ISE autentique pontos finais com EAP-PEAP (Protected Extensible Authentication Protocol).

ASA

A configuração para acesso remoto é semelhante para IKEv1 e IKEv2.

aaa-server ISE2 protocol radius
aaa-server ISE2 (inside) host 10.62.97.21
 key cisco

group-policy AllProtocols internal
group-policy AllProtocols attributes
 vpn-tunnel-protocol ikev1 ikev2 ssl-client ssl-clientless

ip local pool POOL 192.168.1.10-192.168.1.20 mask 255.255.255.0

crypto ipsec ikev2 ipsec-proposal ipsec-proposal
 protocol esp encryption aes-256 aes-192 aes
 protocol esp integrity sha-256 sha-1 md5

crypto dynamic-map DYNMAP 10 set ikev2 ipsec-proposal ipsec-proposal
crypto map MAP 10 ipsec-isakmp dynamic DYNMAP
crypto map MAP interface outside

crypto ikev2 policy 10
 encryption 3des
 integrity sha
 group 2
 prf sha
 lifetime seconds 86400

Como o Windows 7 envia um endereço do tipo IKE-ID no pacote IKE_AUTH, o DefaultRAGroup deve ser usado para garantir que a conexão aterrisse no grupo de túneis correto. O ASA autentica com um certificado (autenticação local) e espera que o cliente use EAP (autenticação remota). Além disso, o ASA precisa enviar especificamente uma solicitação de identidade EAP para que o cliente responda com a resposta de identidade EAP (query-identity).

tunnel-group DefaultRAGroup general-attributes
 address-pool POOL
 authentication-server-group ISE
 default-group-policy AllProtocols
tunnel-group DefaultRAGroup ipsec-attributes
ikev2 remote-authentication eap query-identity
 ikev2 local-authentication certificate TP

Finalmente, o IKEv2 precisa ser habilitado e o certificado correto deve ser usado.

crypto ikev2 enable outside client-services port 443
crypto ikev2 remote-access trustpoint TP

Windows 7

Etapa 1. Instalar o certificado CA.

Para confiar no certificado apresentado pelo ASA, o cliente Windows precisa confiar em sua CA. Esse certificado CA deve ser adicionado ao repositório de certificados do computador (não ao repositório de usuários). O cliente Windows usa o armazenamento do computador para validar o certificado IKEv2.

Para adicionar a autoridade de certificação, escolha MMC > Adicionar ou remover snap-ins > Certificados.

Clique no botão de opção Conta do computador.

Importe a CA para as Autoridades de Certificação Raiz Confiáveis.

Se o cliente Windows não puder validar o certificado apresentado pelo ASA, ele relata:

13801: IKE authentication credentials are unacceptable

Etapa 2. Configurar a conexão VPN.

Para configurar a conexão VPN do Centro de Rede e Compartilhamento, escolha Conectar a um local de trabalho para criar uma conexão VPN.

Selecione Usar minha conexão de Internet (VPN).

Configure o endereço com um FQDN ASA. Verifique se ele foi resolvido corretamente pelo Servidor de Nomes de Domínio (DNS).

Se necessário, ajuste as propriedades (como validação de certificado) na janela Propriedades de EAP Protegido.

Verificar

Use esta seção para confirmar se a sua configuração funciona corretamente.

A ferramenta Output Interpreter (exclusiva para clientes registrados) é compatível com alguns comandos de exibição.. Use a ferramenta Output Interpreter para visualizar uma análise do resultado gerado pelo comando show..

Cliente Windows

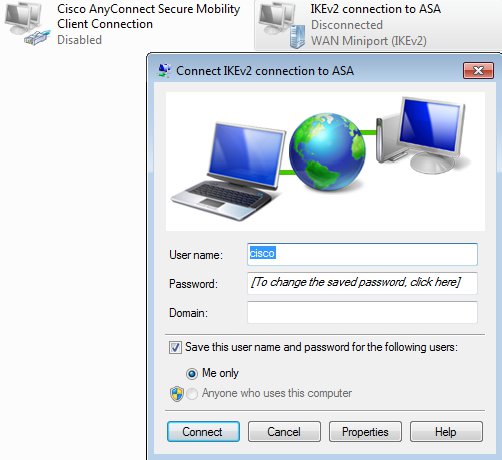

Quando você se conectar, insira suas credenciais.

Após a autenticação bem-sucedida, a configuração de IKEv2 é aplicada.

A sessão está ativa.

A tabela de roteamento foi atualizada com a rota padrão com o uso de uma nova interface com a métrica baixa.

C:\Users\admin>route print
===========================================================================
Interface List
 41...........................IKEv2 connection to ASA
 11...08 00 27 d2 cb 54 ......Karta Intel(R) PRO/1000 MT Desktop Adapter
  1...........................Software Loopback Interface 1
 15...00 00 00 00 00 00 00 e0 Karta Microsoft ISATAP
 12...00 00 00 00 00 00 00 e0 Teredo Tunneling Pseudo-Interface
 22...00 00 00 00 00 00 00 e0 Karta Microsoft ISATAP #4
===========================================================================

IPv4 Route Table
===========================================================================
Active Routes:
Network Destination        Netmask          Gateway       Interface  Metric
          0.0.0.0          0.0.0.0     192.168.10.1    192.168.10.68   4491
          0.0.0.0          0.0.0.0         On-link      192.168.1.10     11
     10.62.71.177  255.255.255.255     192.168.10.1    192.168.10.68   4236
        127.0.0.0        255.0.0.0         On-link         127.0.0.1   4531
        127.0.0.1  255.255.255.255         On-link         127.0.0.1   4531
  127.255.255.255  255.255.255.255         On-link         127.0.0.1   4531
     192.168.1.10  255.255.255.255         On-link      192.168.1.10    266
     192.168.10.0    255.255.255.0         On-link     192.168.10.68   4491
    192.168.10.68  255.255.255.255         On-link     192.168.10.68   4491
   192.168.10.255  255.255.255.255         On-link     192.168.10.68   4491
        224.0.0.0        240.0.0.0         On-link         127.0.0.1   4531
        224.0.0.0        240.0.0.0         On-link     192.168.10.68   4493
        224.0.0.0        240.0.0.0         On-link      192.168.1.10     11
  255.255.255.255  255.255.255.255         On-link         127.0.0.1   4531
  255.255.255.255  255.255.255.255         On-link     192.168.10.68   4491
  255.255.255.255  255.255.255.255         On-link      192.168.1.10    266
===========================================================================

Logs

Após a autenticação bem-sucedida, o ASA relata:

ASAv(config)# show vpn-sessiondb detail ra-ikev2-ipsec

Session Type: Generic Remote-Access IKEv2 IPsec Detailed

Username     : cisco                  Index        : 13
Assigned IP  : 192.168.1.10           Public IP    : 10.147.24.166
Protocol     : IKEv2 IPsecOverNatT
License      : AnyConnect Premium
Encryption   : IKEv2: (1)3DES  IPsecOverNatT: (1)AES256
Hashing      : IKEv2: (1)SHA1  IPsecOverNatT: (1)SHA1
Bytes Tx     : 0                      Bytes Rx     : 7775
Pkts Tx      : 0                      Pkts Rx      : 94
Pkts Tx Drop : 0                      Pkts Rx Drop : 0
Group Policy : AllProtocols           Tunnel Group : DefaultRAGroup
Login Time   : 17:31:34 UTC Tue Nov 18 2014
Duration     : 0h:00m:50s
Inactivity   : 0h:00m:00s
VLAN Mapping : N/A                    VLAN         : none
Audt Sess ID : c0a801010000d000546b8276
Security Grp : none

IKEv2 Tunnels: 1
IPsecOverNatT Tunnels: 1

IKEv2:
  Tunnel ID    : 13.1
  UDP Src Port : 4500                   UDP Dst Port : 4500
  Rem Auth Mode: EAP
  Loc Auth Mode: rsaCertificate
  Encryption   : 3DES                   Hashing      : SHA1
  Rekey Int (T): 86400 Seconds          Rekey Left(T): 86351 Seconds
  PRF          : SHA1                   D/H Group    : 2
  Filter Name  :

IPsecOverNatT:
  Tunnel ID    : 13.2
  Local Addr   : 0.0.0.0/0.0.0.0/0/0
  Remote Addr  : 192.168.1.10/255.255.255.255/0/0
  Encryption   : AES256                 Hashing      : SHA1
  Encapsulation: Tunnel
  Rekey Int (T): 28800 Seconds          Rekey Left(T): 28750 Seconds
  Idle Time Out: 30 Minutes             Idle TO Left : 29 Minutes
  Bytes Tx     : 0                      Bytes Rx     : 7834
  Pkts Tx      : 0                      Pkts Rx      : 95

Os logs do ISE indicam uma autenticação bem-sucedida com regras de autenticação e autorização padrão.

Os detalhes indicam o método PEAP.

Depurações no ASA

As depurações mais importantes incluem:

ASAv# debug crypto ikev2 protocol 32
<most debugs omitted for clarity....

Pacote IKE_SA_INIT recebido pelo ASA (inclui propostas de IKEv2 e troca de chave para Diffie-Hellman (DH)):

IKEv2-PROTO-2: Received Packet [From 10.147.24.166:500/To 10.62.71.177:500/VRF i0:f0]
Initiator SPI : 7E5B69A028355701 - Responder SPI : 0000000000000000 Message id: 0
IKEv2 IKE_SA_INIT Exchange REQUESTIKEv2-PROTO-3: Next payload: SA,
 version: 2.0 Exchange type: IKE_SA_INIT, flags: INITIATOR Message id: 0, length: 528
Payload contents:
 SA  Next payload: KE, reserved: 0x0, length: 256
  last proposal: 0x2, reserved: 0x0, length: 40
  Proposal: 1, Protocol id: IKE, SPI size: 0, #trans: 4    last transform: 0x3,
 reserved: 0x0: length: 8
.....

Resposta IKE_SA_INIT para o iniciador (inclui propostas IKEv2, troca de chave para DH e solicitação de certificado):

IKEv2-PROTO-2: (30): Generating IKE_SA_INIT message
IKEv2-PROTO-2: (30): IKE Proposal: 1, SPI size: 0 (initial negotiation),
Num. transforms: 4
(30):    3DES(30):    SHA1(30):    SHA96(30):    DH_GROUP_1024_MODP/Group
 2IKEv2-PROTO-5:
 Construct Vendor Specific Payload: DELETE-REASONIKEv2-PROTO-5: Construct Vendor
 Specific Payload: (CUSTOM)IKEv2-PROTO-5: Construct Notify Payload:
 NAT_DETECTION_SOURCE_IPIKEv2-PROTO-5: Construct Notify Payload:
 NAT_DETECTION_DESTINATION_IPIKEv2-PROTO-5: Construct Vendor Specific Payload:
 FRAGMENTATION(30):
IKEv2-PROTO-2: (30): Sending Packet [To 10.147.24.166:500/From
 10.62.71.177:500/VRF i0:f0]

IKE_AUTH para cliente com IKE-ID, solicitação de certificado, conjuntos de transformação propostos, configuração solicitada e seletores de tráfego:

IKEv2-PROTO-2: (30): Received Packet [From 10.147.24.166:4500/To 10.62.71.177:500/VRF
 i0:f0]
(30): Initiator SPI : 7E5B69A028355701 - Responder SPI : 1B1A94C7A7739855 Message id: 1
(30): IKEv2 IKE_AUTH Exchange REQUESTIKEv2-PROTO-3: (30): Next payload: ENCR,
 version: 2.0 (30): Exchange type: IKE_AUTH, flags: INITIATOR (30): Message id: 1,
 length: 948(30):

Resposta IKE_AUTH do ASA que inclui uma solicitação de identidade EAP (primeiro pacote com extensões EAP). Esse pacote também inclui o certificado (se não houver um certificado correto no ASA, haverá uma falha):

IKEv2-PROTO-2: (30): Generating EAP request
IKEv2-PROTO-2: (30): Sending Packet [To 10.147.24.166:4500/From 10.62.71.177:4500/VRF
 i0:f0]

Resposta EAP recebida pelo ASA (comprimento 5, payload: Cisco):

(30): REAL Decrypted packet:(30): Data: 14 bytes
(30):  EAP(30):   Next payload: NONE, reserved: 0x0, length: 14
(30):     Code: response: id: 36, length: 10
(30):     Type: identity
(30): EAP data: 5 bytes

Em seguida, vários pacotes são trocados como parte do EAP-PEAP. Finalmente, o sucesso do EAP é recebido pelo ASA e encaminhado ao requerente:

Payload contents:
(30):  EAP(30):   Next payload: NONE, reserved: 0x0, length: 8
(30):     Code: success: id: 76, length: 4

Autenticação de mesmo nível bem-sucedida:

IKEv2-PROTO-2: (30): Verification of peer's authenctication data PASSED

E a sessão VPN foi concluída corretamente.

Nível do pacote

A solicitação de identidade EAP é encapsulada em "Extensible Authentication" do IKE_AUTH enviado pelo ASA. Junto com a solicitação de identidade, IKE_ID e certificados são enviados.

Todos os pacotes EAP subsequentes são encapsulados em IKE_AUTH. Depois que o suplicante confirma o método (EAP-PEAP), ele começa a criar um túnel Secure Sockets Layer (SSL) que protege a sessão MSCHAPv2 usada para autenticação.

Depois que vários pacotes são trocados, o ISE confirma o sucesso.

A sessão IKEv2 é concluída pelo ASA, a configuração final (resposta de configuração com valores como um endereço IP atribuído), conjuntos de transformação e seletores de tráfego são enviados para o cliente VPN.

Troubleshooting

Atualmente, não existem informações disponíveis específicas sobre Troubleshooting para esta configuração.

Informações Relacionadas
