Identificar e Solucionar Problemas de Flaps/Loop MAC em Switches Cisco Catalyst
Contents
Introdução
Este documento descreve como solucionar problemas de Flaps/Loop MAC em Cisco Catalyst Switches.
Pré-requisitos
Requisitos
A Cisco recomenda que você tenha um conhecimento fundamental dos conceitos básicos de switching e uma compreensão do Spanning Tree Protocol (STP) e seus recursos nos Cisco Catalyst Switches.
Componentes Utilizados
As informações neste documento são baseadas nos Cisco Catalyst Switches com todas as versões (este documento não está restrito a nenhuma versão específica de software ou hardware).
As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.
Informações de Apoio
Este documento serve como um guia que estabelece uma abordagem sistemática para a solução de problemas de oscilações MAC ou problemas de loop nos switches Cisco Catalyst. Flaps/loops de MAC são interrupções em uma rede causadas por inconsistências nas tabelas de endereços MAC dos switches. Este documento não apenas fornece etapas para identificar e resolver esses problemas, mas também inclui exemplos práticos para melhor compreensão.
O que é MAC Flapping?
Uma oscilação de MAC ocorre quando um switch recebe um quadro com o mesmo endereço MAC de origem, mas de uma interface diferente daquela com a qual ele o aprendeu inicialmente. Isso faz com que o switch oscile entre as portas, atualizando sua tabela de endereços MAC com a nova interface. Essa situação pode causar instabilidade na rede e levar a problemas de desempenho.
Em um switch Cisco, a oscilação de MAC é normalmente registrada como uma mensagem semelhante a esta:
"%SW_MATM-4-MACFLAP_NOTIF: Host xxxx.xxxx.xxxx in vlan x is flapping between port (1) and port (2)"
Neste exemplo, o endereçoxxxx.xxxx.xxxxMAC foi primeiramente aprendido na porta de interface (1) e, em seguida, visto na porta de interface (2), causando um flap MAC.
A causa mais comum da oscilação de MAC é um loop de Camada 2 na rede, geralmente devido a uma configuração incorreta do STP ou a problemas com links redundantes. Outras causas podem incluir falhas de hardware, bugs de software ou até mesmo problemas de segurança, como falsificação de MAC.
A solução de problemas de oscilações de MAC frequentemente envolve a identificação e a resolução de quaisquer loops na rede, a verificação das configurações do dispositivo ou a atualização do firmware/software do dispositivo.
Diretrizes gerais de solução de problemas
- Identificar a oscilação de MAC: Procure logs em seu switch que indiquem a oscilação de MAC. Por exemplo, em um switch da Cisco, a mensagem de log é semelhante a esta:
%SW_MATM-4-MACFLAP_NOTIF: Host [mac_address] in vlan [vlan_id] is flapping between port [port_id_1] and port [port_id_2]
- Observe as interfaces e o endereço MAC: a mensagem de registro fornece o endereço MAC que está oscilando e as interfaces entre as quais ele está oscilando. Anote-os, pois eles ajudarão em sua investigação.
- Investigar as interfaces afetadas: Use o CLI do switch para investigar as interfaces envolvidas. Você pode usar comandos como
show interfacesoushow mac address-tablepara ver quais dispositivos estão conectados às interfaces e onde o endereço MAC está sendo aprendido.
- Rastreie o endereço MAC não sincronizado: o MAC está aprendendo pelas portas X e Y. Uma porta nos leva ao local onde o MAC está conectado e a outra nos leva ao loop. Escolha uma porta e comece a trabalhar usando
show mac address-tablecomandos em cada switch de Camada 2 no caminho.
- Verificar Loops Físicos: Examine a topologia da sua rede para ver se há algum loop físico. Isso pode ocorrer se existirem vários caminhos entre os switches. Se um loop for encontrado, você precisará reconfigurar sua rede para removê-lo.
- Verificar STP: O STP foi projetado para evitar loops na rede, bloqueando certos caminhos. Se o STP estiver configurado incorretamente, ele não impedirá loops como deve ser. Use comandos como
show spanning-treepara verificar a configuração do STP. Além disso, verifique as TCNs (Topology Change Notifications, Notificações de alteração de topologia) usando o comandoshow spanning-tree detail | include ieee|occur|from|is.
- Verificar Endereços MAC Duplicados: se dois dispositivos na rede tiverem o mesmo endereço MAC (visto principalmente na configuração de alta disponibilidade (HA) e em várias placas ou controladores de interface de rede (NICs)), isso poderá causar oscilação de MAC. Use o comando
show mac address-tablepara procurar endereços MAC duplicados em sua rede.
- Verificar se há hardware ou cabos com defeito: cabos de rede ou hardware com defeito podem fazer com que os quadros sejam enviados para as interfaces erradas, levando à oscilação de MAC. Verifique a condição física dos cabos e considere a troca do hardware para ver se o problema persiste. A oscilação de interface também pode causar oscilação de MAC nos switches.
- Verificar bugs de software: Às vezes, a oscilação de MAC pode ser causada por bugs no software dos dispositivos de rede. Verifique a ferramenta de pesquisa de bugs.
Ferramenta de pesquisa de erros: https://bst.cloudapps.cisco.com/bugsearch
Ajuda da ferramenta Bug Search: https://www.cisco.com/c/en/us/support/web/tools/bst/bsthelp/index.html#search
- Entre em contato com o suporte do TAC: se você tentou tudo e o problema ainda persistir, pode ser o momento de entrar em contato com o suporte do TAC da Cisco. Eles podem oferecer assistência adicional.
Casos Práticos 1
Descrição do problema
O controlador eWLC está enfrentando uma perda de conectividade com o gateway e as quedas de pacotes estão impedindo que os APs se juntem ao controlador.
Topologia
Passos de Troubleshooting
A oscilação de MAC foi identificada no switch (Switch1) conectado ao eWLC.
*Aug 5 05:52:50.750: %SW_MATM-4-MACFLAP_NOTIF: Host 0000.5e00.0101 in vlan 4 is flapping between port Gi1/0/11 and port Te1/1/2
*Aug 5 05:53:03.327: %SW_MATM-4-MACFLAP_NOTIF: Host 0000.5e00.0101 in vlan 4 is flapping between port Gi1/0/11 and port Te1/1/2
*Aug 5 05:53:21.466: %SW_MATM-4-MACFLAP_NOTIF: Host 0000.5e00.0101 in vlan 4 is flapping between port Gi1/0/11 and port Te1/1/2
Aprendizagem MAC:
Insira o comandoshow mac address-table address
para verificar o endereço MAC aprendido na porta.
Switch1#show mac address-table address 0000.5e00.0101
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
4 0000.5e00.0101 DYNAMIC Gi1/0/11
4 0000.5e00.0101 DYNAMIC Te1/1/2
Configuração das Portas Gi1/0/11 e Te1/1/2:
Insira o comandoshow running-config interface
para verificar a configuração da interface.
interface GigabitEthernet1/0/11
switchport trunk native vlan 4
switchport mode trunk
end
interface TenGigabitEthernet1/1/2
switchport mode trunk
end
Vizinhos CDP das Portas Gi1/0/11 e Te1/1/2:
Insira o comandoshow cdp neighbors
para verificar os detalhes dos dispositivos conectados.
Switch1#show cdp neighbors gi1/0/11
Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,
D - Remote, C - CVTA, M - Two-port Mac Relay
Device ID Local Intrfce Holdtme Capability Platform Port ID
eWLC Gig 1/0/11 130 R T C9115AXI- Gig 0 < ----- eWLC Controller
Switch1#show cdp neighbors gi1/1/2
Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,
D - Remote, C - CVTA, M - Two-port Mac Relay
Device ID Local Intrfce Holdtme Capability Platform Port ID
Switch2
Ten 1/1/2 163 R S I C9500-16X Ten 1/0/3 < ----- Uplink Switch
Aprendizado de MAC no Switch2 (Switch de uplink):
Insira o comandoshow mac address-table address
para verificar o endereço MAC aprendido na porta.
Switch2#show mac address-table address 0000.5E00.0101
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
4 0000.5e00.0101 STATIC Vl4 < ----- VRRP MAC of Vlan4
4 0000.5e00.0101 DYNAMIC Te1/0/13 < ----- Learning from Switch1 (eWLC connected Switch)
Switch2#show vrrp vlan 4
Vlan4 - Group 1 - Address-Family IPv4
State is MASTER
State duration 5 days 4 hours 22 mins
Virtual IP address is x.x.x.x
Virtual MAC address is 0000.5E00.0101 < ------ VRRP MAC of Vlan4
Advertisement interval is 1000 msec
Causa raiz
Verificou-se que o ID do Virtual Router Redundancy Protocol (VRRP) do Switch 2 e o eWLC eram os mesmos, o que resultou na geração do mesmo MAC virtual pelo VRRP.
Resolução
O problema foi resolvido após a alteração da instância de VRRP no WLC, que estava causando uma duplicação de MAC no switch, levando a uma perda de conectividade com o gateway e quedas de pacotes, o que impediu que os APs se unissem ao controlador.
Casos Práticos 2
Descrição do problema
Alguns dos servidores estão inacessíveis ou apresentam latência/quedas significativas.

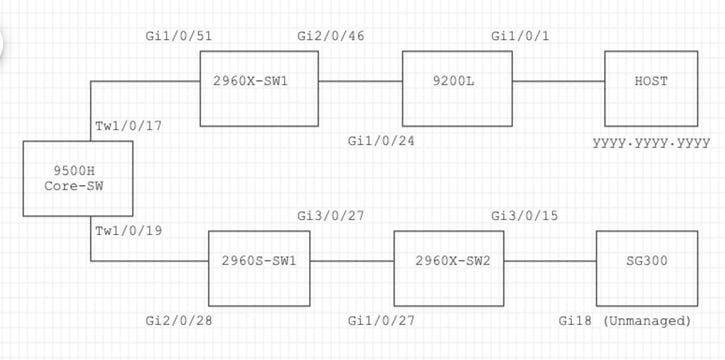

Topologia
Passos de Troubleshooting
1. Ocorreu uma oscilação de MAC observada no switch central.
Nov 14 08:36:34.637: %SW_MATM-4-MACFLAP_NOTIF: Host xxxx.xxxx.xxxx in vlan 1 is flapping between port Twe1/0/19 and port Twe1/0/5
Nov 14 08:36:34.838: %SW_MATM-4-MACFLAP_NOTIF: Host yyyy.yyyy.yyyy in vlan 1 is flapping between port Twe1/0/17 and port Twe1/0/19
Nov 14 08:36:34.882: %SW_MATM-4-MACFLAP_NOTIF: Host zzzz.zzzz.zzzz in vlan 1 is flapping between port Po1 and port Twe1/0/19
2. Escolhido o endereçoyyyy.yyyy.yyyyMAC para o processo de identificação e solução de problemas.
Aprendizagem MAC:
Insira o comandoshow mac address-table address
para verificar o endereço MAC aprendido na porta.
Core-SW#show mac address-table address yyyy.yyyy.yyyy
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
1 yyyy.yyyy.yyyy DYNAMIC Twe1/0/17
Vizinhos CDP das Portas Twe 1/0/17 e Twe 1/0/17:
Insira o comandoshow cdp neighbors
para verificar os detalhes dos dispositivos conectados.
Core-SW#show cdp neighbors Twe 1/0/17
Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,
D - Remote, C - CVTA, M - Two-port Mac Relay
Device ID Local Intrfce Holdtme Capability Platform Port ID
2960X-SW1
Twe 1/0/17 162 S I WS-C2960X Gig 1/0/51
Core-SW#show cdp neighbors Twe 1/0/19
Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,
D - Remote, C - CVTA, M - Two-port Mac Relay
Device ID Local Intrfce Holdtme Capability Platform Port ID
2960S-SW1
Twe 1/0/19 120 S I WS-C2960S Gig 2/0/28
Logs do 2960X-SW1 conectados ao Core-SW Twe1/0/17:
O MACyyyy.yyyy.yyyyestá oscilando entre a porta Gi1/0/51 e Gi2/0/46 (9200L).
2960X-SW1#show mac address-table address yyyy.yyyy.yyyy
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
1 yyyy.yyyy.yyyy DYNAMIC Gi1/0/51
2960X-SW1#show mac address-table address yyyy.yyyy.yyyy
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
1 yyyy.yyyy.yyyy DYNAMIC Gi2/0/46
2960X-SW1#show run interface gi 1/0/51
Building configuration...
Current configuration : 62 bytes
!
interface GigabitEthernet1/0/51
switchport mode trunk
end
2960X-SW1#show run interface gi 2/0/46
Building configuration...
Current configuration : 62 bytes
!
interface GigabitEthernet2/0/46
switchport mode trunk
end
Logs de 9200L:
(Essa parece ser a porta válida para esse endereço MAC.)
9200L#show mac address-table address yyyy.yyyy.yyyy
Mac Address Table
-------------------------------------------
Vlan Mac Address Type Ports
---- ----------- -------- -----
1 yyyy.yyyy.yyyy DYNAMIC Gi1/0/1
9200L#show run interface gi 1/0/1
Building configuration...
Current configuration : 62 bytes
!
interface GigabitEthernet1/0/1
switchport mode access
end
2960S-SW1 conectado ao Core-SW Twe1/0/19:
(Parece ser um caminho de loop.) A porta no Core-SW foi desativada para mitigar o loop.
No entanto, as oscilações de MAC ainda estavam sendo observadas no Core-SW.
Registros do 2960S-SW1:
Nov 14 08:36:34.637: %SW_MATM-4-MACFLAP_NOTIF: Host xxxx.xxxx.xxxx in vlan 1 is flapping between port Gi3/0/27 and port Gi2/0/26
Nov 14 08:36:34.838: %SW_MATM-4-MACFLAP_NOTIF: Host yyyy.yyyy.yyyy in vlan 1 is flapping between port Gi3/0/27 and port Gi2/0/26
Nov 14 08:36:34.882: %SW_MATM-4-MACFLAP_NOTIF: Host zzzz.zzzz.zzzz in vlan 1 is flapping between port Gi3/0/27 and port Gi2/0/26
2960S-SW1#show run interface gi 3/0/27
Building configuration...
Current configuration : 62 bytes
!
interface GigabitEthernet3/0/27
switchport mode trunk
end
2960S-SW1#show cdp neighbor gi 3/0/27
Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,
D - Remote, C - CVTA, M - Two-port Mac Relay
Device ID Local Intrfce Holdtme Capability Platform Port ID
2960X-SW2
Gig 3/0/27 176 S I WS-C2960X Gig 1/0/27
Registros do 2960X-SW2:
2960X-SW2#show run interface gi 3/0/15
Building configuration...
Current configuration : 39 bytes
!
interface GigabitEthernet3/0/15
end
2960X-SW2#show cdp neighbor gi 3/0/15
Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge
S - Switch, H - Host, I - IGMP, r - Repeater, P - Phone,
D - Remote, C - CVTA, M - Two-port Mac Relay
Device ID Local Intrfce Holdtme Capability Platform Port ID
SG300 Gig 3/0/15 157 S I SG300-28P gi18
2960X-SW2#config terminal
2960X-SW2(config)#interface gi 3/0/15
2960X-SW2(config-if)#shutdown
Causa raiz
As oscilações de MAC foram observadas devido ao switch SG300 (não gerenciado) conectado à rede.
Resolução
O problema de oscilação de MAC foi resolvido com o desligamento da porta conectada ao switch SG300 não gerenciado.
Prevenção
Portfast STP:
O STP PortFast faz com que uma porta LAN de Camada 2 entre imediatamente no estado forwarding, ignorando os estados listening e learning. O STP PortFast impede a geração de STP TCNs, que não são significativos a partir de portas que não recebem STP Bridge Protocol Data Units (BPDUs). Configure o STP PortFast somente em portas conectadas a dispositivos de host final que terminam VLANs e das quais a porta nunca deve receber BPDUs de STP, como Estações de Trabalho, Servidores, Portas em roteadores que não estejam configurados para suportar bridging.
Protetor de BPDU:
O STP BPDU Guard complementa a funcionalidade do STP PortFast. Em portas ativadas para STP PortFast, o STP BPDU Guard protege os loops de Camada 2 que o STP não pode fornecer quando o STP PortFast está ativado. O STP BPDU Guard desliga as portas que recebem BPDUs.
protetor de raiz:
O protetor de raiz impede que as portas se tornem portas raiz STP. Use o protetor de raiz STP para evitar que portas inadequadas se tornem portas de raiz STP. Um exemplo de uma porta inadequada é uma porta que se conecta a um dispositivo que está fora do controle administrativo direto da rede.
Protetor de loop:
O protetor de loop é uma otimização proprietária da Cisco para o STP. O protetor de loop protege as redes de Camada 2 contra loops que ocorrem quando algo impede o encaminhamento normal de BPDUs em links ponto a ponto (por exemplo, um mau funcionamento da interface de rede ou uma CPU ocupada). O protetor de loop complementa a proteção contra falhas de link unidirecional fornecida pelo Unidirectional Link Detection (UDLD). O protetor de loop isola falhas e permite que o STP convirja para uma topologia estável com o componente com falha excluído da topologia do STP.
Filtro de BPDU:
Isso desabilita o STP. As BPDUs não são enviadas nem processadas após o recebimento. É comum com provedores de serviços, não necessariamente redes corporativas.
UDLD Agressivo:
O protocolo UDLD proprietário da Cisco monitora a configuração física dos links entre dispositivos e portas que suportam UDLD. O UDLD detecta a existência de links unidirecionais. O UDLD pode operar no modo normal ou agressivo. O UDLD de modo normal classifica um link como unidirecional se os pacotes UDLD recebidos não contiverem informações corretas para o dispositivo vizinho. Além da funcionalidade do UDLD de modo normal, o UDLD de modo agressivo coloca as portas no estado desabilitado por erro se a relação entre dois vizinhos sincronizados anteriormente não puder ser restabelecida.
Controle de Tempestade:
O controle de tempestade de tráfego é implementado no hardware e não afeta o desempenho geral do switch. Geralmente, estações finais, como PCs e servidores, são a origem do tráfego de broadcast que pode ser suprimido. Para evitar o processamento desnecessário de excesso de tráfego de broadcast, habilite o controle de tempestade de tráfego para tráfego de broadcast nas portas de acesso que se conectam a estações finais e em portas que se conectam a nós de rede importantes.
