    Introdução

    Este documento explica como Cisco unificou a lógica do roteamento de chamada do proxy do SORVO (LIMITE).

    Contribuído por prados de Joshua, engenheiro de TAC da Cisco.

    Pré-requisitos

    Requisitos

    Cisco recomenda que você tem o conhecimento destes assuntos:

    • Conhecimento geral do Session Initiation Protocol (SIP)
    • Compreensão conceptual do LIMITE em disposições de rede de voz

    Terminology

    Definições

    Termo

    Definição

    Rede

    Uma rede do SORVO é uma coleção lógica das interfaces local que podem ser tratadas o mesmos para propósitos de roteamento gerais.

    De <http://www.cisco.com/c/en/us/td/docs/voice_ip_comm/cusp/rel9_1/gui_configuration/en_US/configuring_networks.html>

    A rede define logicamente áreas da rede.  A rede pode ser definida usando relações no dispositivo do LIMITE, ou as portas específicas podem ser usadas para fornecer a segmentação.  Para conseguir esta segmentação lógica, separada escute portas pode ser configurado.

    (Exemplo:  Escutam as portas 14.50.245.9: 5060, 14.50.245.9: 5062, 14.50.245.9: 5065 podem definir três redes lógica usando uma única relação da camada 3 do LIMITE)

    Uma vez que as redes são definidas logicamente, podem ser usadas aos disparadores configurados baseados na rede.

    Nota: Se você estabelece uma porta da escuta, assegure os dispositivos que enviam a tráfego ao uso do LIMITE a porta correta.  Se você se estabelece escuta a porta 14.50.245.9: 5065 para o tráfego CUCM, você deve assegurar-se de que CUCM envie o tráfego à porta 5065, não o padrão de 5060.

    Disparadores

    Os disparadores podem ser ajustados para identificar mensagens recebida.

    Os disparadores podem identificar a rede de entrada, a porta local, a rede remota, etc.

    Grupo de servidor

    Os grupos de servidor definem os elementos com que Cisco unificado SORVE o sistema de proxy interage para cada rede.

    De <http://www.cisco.com/c/en/us/td/docs/voice_ip_comm/cusp/rel9_1/gui_configuration/en_US/configuring_server_groups.html>

    O grupo de servidor e o grupo de rotas podem ser usados como destinos na tabela de rota.  Um grupo de servidor seria usado geralmente para dispositivos redundantes do mesmo tipo.  Uma pilha do CUBO seria um bom exemplo de um grupo de servidor.

    Grupo de rotas

    Um grupo de rotas permite que você designe a ordem em que os gateways e os troncos são selecionados. Permite que você dê a prioridade a uma lista de gateways e de portas para a seleção do tronco de envio.

    De <http://www.cisco.com/c/en/us/td/docs/voice_ip_comm/cusp/rel9_1/gui_configuration/en_US/configuring_route_groups.html>

    O grupo de servidor e o grupo de rotas podem ser usados como destinos na tabela de rota.  Um grupo de rotas define geralmente destinos tornados mais pesados de um grupo para alcançar o mesmo dispositivo.

    Um tronco direto do SORVO a um CUCM e um tronco do SORVO a um gateway PSTN para alcançar o CUCM seriam um bom exemplo de um grupo de rotas.  O tronco direto do SORVO ao CUCM seria o método preferido, e a rota PSTN seria um backup.

    Tabela de rota

    Você configura tabelas de rota para dirigir pedidos do SORVO a seus destinos apropriados. Cada tabela de rota consiste em um grupo de chaves que são combinadas com base na política da consulta.

    De <http://www.cisco.com/c/en/us/td/docs/voice_ip_comm/cusp/rel9_1/gui_configuration/en_US/configuring_route_tables.html>

    As tabelas de rota no LIMITE são similares mergulhar 3 tabelas de roteamento. As tabelas de rota do LIMITE consistem nas chaves similares às redes em tabelas de roteamento da camada 3. Chaves do link das tabelas de rota aos destinos.

    Na tabela de rota do LIMITE as chaves podem ser traçadas aos seguintes tipos da rota para distribuir mensagens do SORVO:

    destino: um host específico ou localmente um grupo de servidor configurado podem ser configurados como um destino

    grupo de rotas: um grupo de rotas localmente configurado com uns ou vários elementos

    rota-política: as políticas da rota podem ser usadas para mover-se entre as tabelas de rota similares aos testes padrão da tradução em CUCM

    resposta: um pouco do que distribuindo uma mensagem do SORVO, o LIMITE pode enviar uma resposta específica para terminar a tentativa de chamada

    padrão-sorvo:  Roteamento simples depois do RFC 3263.

    Nota: Se traçando uma chave a uma rota-política, seja competente de laços lógicos.

    Distribua a política

    Uma política da rota aponta ao uma tabela de rota e define como usar a chave nessa tabela de rota.

    Exemplo:

    Nome da tabela de rota: "FromCUCM105-RT"

    Fósforos chaves da consulta: “Prefixo-Longo-fósforo”

    Chave da consulta: Do “encabeçamento SORVO: “” Ao telefone”

    Separando a definição da chave do valor configurado da chave a mesma tabela de rota pode ser usada em maneiras diferentes.  Por exemplo, uma política da rota podia definir a chave da tabela de rota como o prefixo para a A: encabeçamento, quando uma outra política da rota poderia definir a chave da tabela de rota como o prefixo para a DE: encabeçamento.

    Distribuindo disparadores

    Distribuindo disparadores ligue um disparador a uma política da rota.

    Logicamente indica se uma mensagem do SORVO combina o disparador, a seguir usa a política configurada da rota.

    Na soma, uma mensagem do SORVO é etiquetada com um baseado na rede no SORVO escuta porta.  A rede pode ser usada para combinar um disparador.  A política da rota então identifica que a tabela de rota para se usar baseou no disparador e define onde procurar a chave.  A tabela de rota usará então a chave para encontrar onde distribuir a mensagem do SORVO (tipo da rota).  O tipo da rota (host, grupo de servidor, grupo de rotas, etc.) será usado para enviar a mensagem do SORVO ao destino configurado (elemento).

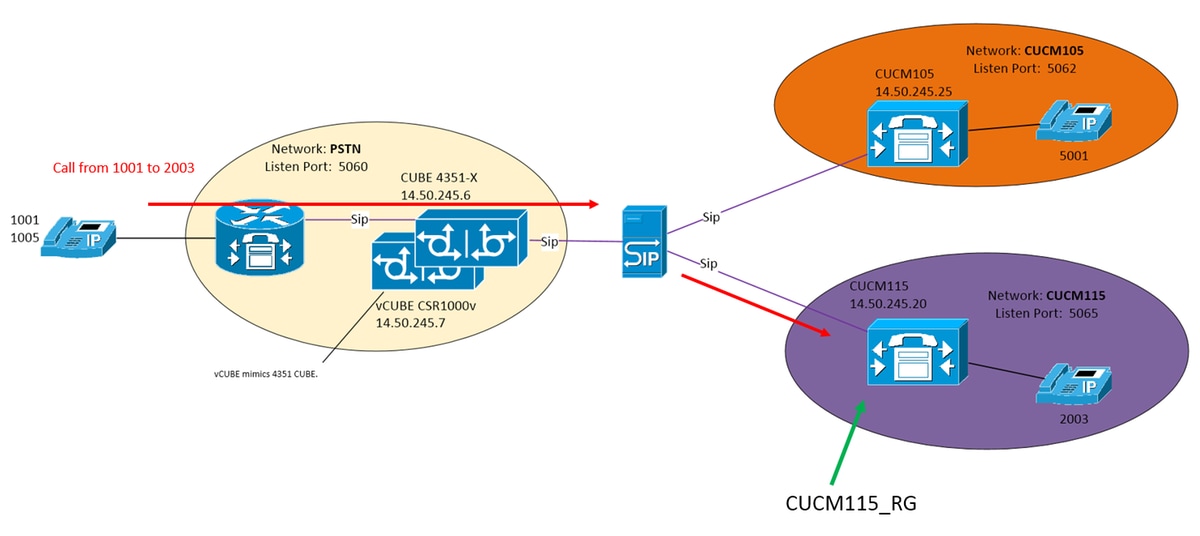

    Topologia de rede

    Exemplo do atendimento

    Atendimento de PSTN 1001 a 2003 em CUCM115

    Roteamento básico de chamada

    Rede entrante: “PSTN”

    Disparador:  “-PSTN-disparador”

         Disparadores se o mensagem recebida combinou a rede “PSTN”

    Distribuindo o disparador:  “-PSTN-disparador” de “FromPSTN-RPolicy”

         Links “-PSTN-disparador” a “FromPSTN-RPolicy”

    Política da rota: “FromPSTN-RPolicy”

         Especifica a tabela de roteamento “PSTN-RT”

         Especifica os fósforos chaves “Prefixo-Longo-fósforo” da consulta

         Especifica a chave da consulta é do “encabeçamento SORVO: “” Ao telefone”

    Tabela de rota: “PSTN-RT”

         Contém a chave “2" para ir ao grupo de rotas “CUCM115_RG”

    Grupo de rotas (ou grupo de servidor): “CUCM115_RG”

         Contém o elemento 14.50.245.20:5065

    Estas configurações combinam para fazer a indicação lógica:

    Para um atendimento do PSTN, onde o prefixo do número de telefone é 2, distribua a 14.50.245.20:5065

    Configurações

    PSTN - Os atendimentos 2XXX e 5XXX são enviados ao LIMITE através do CUBO e do vCUBE

    CUCM 10.5 - 1XXX e 2XXX são enviados ao LIMITE através do tronco do SORVO

    CUCM 11.5 - 1XXX e 5XXX são enviados ao LIMITE através do tronco do SORVO

    Nota: Ao usar o GUI, algumas configurações devem ser comprometidas antes que estejam disponíveis em outras seções de configuração.  Estes são identificados por meio de configuração do ###Commit

    Elementos de configuração chaves

    Configuração de CLI Configuração de GUI
                                                                       Crie uma rede
    sorva o padrão da rede PSTN

    Configurar >> redes >> adicionam
                                                                       Defina a porta de escuta para identificar a rede “PSTN”
    o sorvo escuta UDP 14.50.245.9 5060 PSTN

    Configurar >> redes >> [Network Name] >> SORVO escutam pontos >> adicionam
                                                                       Disparador para a rede de entrada “PSTN”
    -PSTN-disparador da condição do disparador
     sequência 1
      ^ da em-rede \ QPSTN \ E$
      sequência do fim
     condição do disparador do fim    		 Configurar >> disparadores >> adicionam
    Configurar o nome do disparador

    Configurar a condição do disparador e o clique adiciona
                                                                       Especifique um destino para 'CUCM115_RG
    grupo de rotas CUCM115_RG
     q-valor 0.0 do alvo-destino 14.50.245.20:5065:udp CUCM115 do elemento
      Failover-códigos 502 - 503
      50 pés do peso
      elemento da extremidade
     rota da extremidade    		 Configurar >> grupos de rotas >> adicionam (a configuração do ###Commit)
    Configurar um nome de grupo de rotas

    Clique “clicam aqui” sob a coluna dos elementos, a seguir clicam adicionam
    Entre no destino do elemento
                                                                       Defina a tabela de rota e associe uma chave a um destino
    tabela de rota PSTN-RT
     grupo CUCM115_RG da chave 2
     5 grupo chave CUCM105_RG
     tabela de rota da extremidade

    Configurar >> tabelas de rota >> adicionam (a configuração do ###Commit)
    Configurar um nome da tabela de rota

    Entre em uma chave e em um destino

    Ao configurar um grupo de rotas como um destino em uma tabela de rota, não adicionar uma porta e transporte o tipo.  Adicionando uma porta e/ou um transporte datilografe, você estão dizendo o LIMITE para procurar a entrada de host Cubestack:5060:UDP DNS um pouco do que olhando localmente - nas configurações significativas do grupo de servidor.
                                                                       Defina a chave para “FromPSTN-RPolicy”
    consulta FromPSTN-RPolicy da política
     encabeçamento da sequência 100 PSTN-RT ao telefone do URI-componente
      prefixo da regra
      sequência do fim
     política do fim

    Configurar >> políticas da rota >> adicionam (a configuração do ###Commit)

    Configurar um nome da política da rota

    O clique adiciona para adicionar uma etapa da política

    A etapa da política definirá como a chave é usada.  Neste caso, a política procura o fósforo o mais longo do número de telefone no a: campo no encabeçamento do SORVO
                                                                       Ligue o “-PSTN-disparador” a “FromPSTN-RPolicy”
    provoque o -PSTN-disparador da condição de FromPSTN-RPolicy da política da sequência 2 do roteamento

    Configurar >> disparadores do roteamento >> adicionam

    Selecione uma política de roteamento para ligar a um disparador

    Configuração direta

    Nota: verboso ativo da configuração da mostra mostrará a configuração completa que inclui as tabelas de rota.

    josmeado-CUSP(cusp)# show configuration active verbose
Building CUSP configuration...
!
server-group sip global-load-balance weight
server-group sip retry-after 250
server-group sip element-retries udp 2
server-group sip element-retries tls 1
server-group sip element-retries tcp 1
sip dns-srv
 enable
 no naptr
 end dns
!
no sip header-compaction
no sip logging
!
sip max-forwards 70
sip network CUCM105 standard
 no non-invite-provisional
 allow-connections
 no tls verify
 retransmit-count invite-client-transaction 3
 retransmit-count invite-server-transaction 5
 retransmit-count non-invite-client-transaction 3
 retransmit-timer T1 500
 retransmit-timer T2 4000
 retransmit-timer T4 5000
 retransmit-timer TU1 5000
 retransmit-timer TU2 32000
 retransmit-timer clientTn 64000
 retransmit-timer serverTn 64000
 tcp connection-setup-timeout 1000
 tls handshake-timeout 3000
 udp max-datagram-size 1500
 end network
!
sip network CUCM115 standard
 no non-invite-provisional
 allow-connections
 no tls verify
 retransmit-count invite-client-transaction 3
 retransmit-count invite-server-transaction 5
 retransmit-count non-invite-client-transaction 3
 retransmit-timer T1 500
 retransmit-timer T2 4000
 retransmit-timer T4 5000
 retransmit-timer TU1 5000
 retransmit-timer TU2 32000
 retransmit-timer clientTn 64000
 retransmit-timer serverTn 64000
 tcp connection-setup-timeout 1000
 tls handshake-timeout 3000
 udp max-datagram-size 1500
 end network
!
sip network PSTN standard
 no non-invite-provisional
 allow-connections
 no tls verify
 retransmit-count invite-client-transaction 3
 retransmit-count invite-server-transaction 5
 retransmit-count non-invite-client-transaction 3
 retransmit-timer T1 500
 retransmit-timer T2 4000
 retransmit-timer T4 5000
 retransmit-timer TU1 5000
 retransmit-timer TU2 32000
 retransmit-timer clientTn 64000
 retransmit-timer serverTn 64000
 tcp connection-setup-timeout 1000
 tls handshake-timeout 3000
 udp max-datagram-size 1500
 end network
!
sip overload reject retry-after 0
!
no sip peg-counting
!
sip privacy service
sip queue message
 drop-policy head
 low-threshold 80
 size 2000
 thread-count 20
 end queue
!
sip queue radius
 drop-policy head
 low-threshold 80
 size 2000
 thread-count 20
 end queue
!
sip queue request
 drop-policy head
 low-threshold 80
 size 2000
 thread-count 20
 end queue
!
sip queue response
 drop-policy head
 low-threshold 80
 size 2000
 thread-count 20
 end queue
!
sip queue st-callback
 drop-policy head
 low-threshold 80
 size 2000
 thread-count 10
 end queue
!
sip queue timer
 drop-policy none
 low-threshold 80
 size 2500
 thread-count 8
 end queue
!
sip queue xcl
 drop-policy head
 low-threshold 80
 size 2000
 thread-count 2
 end queue
!
route recursion
!
sip tcp connection-timeout 30
sip tcp max-connections 256
!
no sip tls
!
sip tls connection-setup-timeout 1
!
trigger condition From-CUCM105-Trigger
 sequence 1
  in-network ^\QCUCM105\E$
  end sequence
 end trigger condition
!
trigger condition From-CUCM115-Trigger
 sequence 1
  in-network ^\QCUCM115\E$
  end sequence
 end trigger condition
!
trigger condition From-PSTN-Trigger
 sequence 1
  in-network ^\QPSTN\E$
  end sequence
 end trigger condition
!
trigger condition mid-dialog
 sequence 1
  mid-dialog
  end sequence
 end trigger condition
!
accounting
 no enable
 no client-side
 no server-side
 end accounting
!
server-group sip group Cubestack PSTN
 element ip-address 14.50.245.6 5060 udp q-value 0.0 weight 1
 element ip-address 14.50.245.7 5060 udp q-value 0.0 weight 1
 failover-resp-codes 503
 lbtype weight
 ping
 end server-group
!
route group CUCM105_RG
 element target-destination 14.50.245.25:5062:udp CUCM105 q-value 0.0
  failover-codes 510
  weight 50
  end element
 end route
!
route group CUCM115_RG
 element target-destination 14.50.245.20:5065:udp CUCM115 q-value 0.0
  failover-codes 502 - 503
  weight 50
  end element
 end route
!
route table FromCUCM105-RT
 key * target-destination Cubestack PSTN
 key 2 group CUCM115_RG
 end route table
!
route table FromCUCM115-RT
 key 1 target-destination Cubestack PSTN
 key 5 group CUCM105_RG
 end route table
!
route table PSTN-RT
 key 2 group CUCM115_RG
 key 5 group CUCM105_RG
 end route table
!
policy lookup FromCUCM105-RPolicy
 sequence 100 FromCUCM105-RT header to uri-component phone
  rule prefix
  end sequence
 end policy
!
policy lookup FromCUCM115-RPolicy
 sequence 100 FromCUCM115-RT header to uri-component phone
  rule prefix
  end sequence
 end policy
!
policy lookup FromPSTN-RPolicy
 sequence 100 PSTN-RT header to uri-component phone
  rule prefix
  end sequence
 end policy
!
trigger routing sequence 1 by-pass condition mid-dialog
trigger routing sequence 2 policy FromPSTN-RPolicy condition From-PSTN-Trigger
trigger routing sequence 3 policy FromCUCM115-RPolicy condition From-CUCM115-Trigger
trigger routing sequence 4 policy FromCUCM105-RPolicy condition From-CUCM105-Trigger
!
server-group sip global-ping
!
no server-group sip ping-503
!
sip cac session-timeout 720
sip cac PSTN 14.50.245.6 5060 udp limit -1
sip cac PSTN 14.50.245.7 5060 udp limit -1
!
no sip cac
!
sip listen CUCM105 udp 14.50.245.9 5062
sip listen CUCM115 udp 14.50.245.9 5065
sip listen PSTN udp 14.50.245.9 5060
!
call-rate-limit 100
!
end

    Troubleshooting

    Configuração dos níveis de rastreamento

    No LIMITE GUI, navegue para pesquisar defeitos >> Cisco unificado SORVEM o proxy >> os traços

    Disparador-condições - Nível: debugar: Isto mostrará que disparadores eram fósforo para iniciar o roteamento de chamada.

    Distribuir - Nível: debugar: Isto mostrará o que foi feito durante o roteamento de chamada.  Que chave foi combinada, que destino foi escolhido, etc.

    Sorvo-Fio-log - Nível: debugar: Isto mostrará as mensagens do SORVO recebidas e enviadas.

    Coleção do traço

    Através do GUI

    No LIMITE GUI, navegue para pesquisar defeitos >> Cisco unificado SORVEM o proxy >> os traços

    Selecione o arquivo de registro da transferência

    Você pode igualmente logs claros

    Através do cliente de FTP

    À revelia não há nenhuma conta com privilages FTP.  Para permitir uma conta com privilages FTP adicionar o usuário a um grupo PFS.

    josmeado-CUSP# user platformadmin group ?
  Administrators    System administrators group
  pfs-privusers     PFS privileged users group
  pfs-readonly      PFS read only group
josmeado-CUSP# user platformadmin group pfs

    Através do cliente de FTP, conecte ao LIMITE.  Caminho de arquivo: limite >> log >> traço >> trace.log

    Ordem do traço

    1. Sorvo-Fio-log - O SORVO entrante convida
    2. Sorvo-Fio-log - Retorno 100 que tenta
    3. Disparador-condição - Identifique a política da rota da rede e do disparador
    4. Distribuir - Veja a seção do traço do roteamento abaixo para detalhes
    5. Sorvo-Fio-log - Envie convidam para o destino
    6. Sorvo-Fio-log - Continue transações normais do SORVO até que haja uma mensagem de 200 aprovações para cada trecho de chamada

    Amostra do traço da Disparador-condição

    13:24:36:987 08:17:2017 vCUSP,9.1.5,josmeado-CUSP,14.50.245.9,trace.log
[REQUESTI.7] DEBUG 2017.08.17 13:25:03:006 conditions.RegexCondition - inNetwork='PSTN'
[REQUESTI.7] DEBUG 2017.08.17 13:25:03:006 conditions.RegexCondition - IN_NETWORK: PSTN
[REQUESTI.7] DEBUG 2017.08.17 13:25:03:006 conditions.AbstractRegexCondition - pattern(^\QPSTN\E$), toMatch(PSTN) returning true
[REQUESTI.7] DEBUG 2017.08.17 13:25:03:006 triggers.ModuleTrigger - ModuleTrigger.eval() action<FromPSTN-RPolicy> actionParameter<>
[REQUESTI.7] DEBUG 2017.08.17 13:25:03:006 triggers.ModuleTrigger - ModuleTrigger.eval() got the policy, executing it ...

    Na amostra acima, nós vemos que a rede está combinada como o PSTN, que é usado na política “FromPSTN-RPolicy” da rota.

    Distribuindo a amostra do traço

    13:29:13:453 08:17:2017 vCUSP,9.1.5,josmeado-CUSP,14.50.245.9,trace.log
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.XCLNRSShiftRoutes - Entering ShiftAlgorithms.execute()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.XCLNRSShiftRoutes - Leaving ShiftAlgorithms.execute()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 modules.XCLLookup - Entering execute()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.XCLPrefix - Entering getKeyValue()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.FieldSelector - getToUri: To header obtained - To: <sip:2003@14.50.245.9>

[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.FieldSelector - getUriPart: URI - sip:2003@14.50.245.9 part 1
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.FieldSelector - Requested field 52
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.FieldSelector - Returning key 2003
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 nrs.XCLPrefix - Leaving getKeyValue()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 modules.XCLLookup - table=PSTN-RT, key=2003
[REQUESTI.7] INFO  2017.08.17 13:29:33:987 modules.XCLLookup - table is PSTN-RT
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 routingtables.RoutingTable - Entering lookup()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 routingtables.RoutingTable - Looking up 2003 in table PSTN-RT with rule prefix and modifiers=none
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 routingtables.RoutingTable - Entering applyModifiers()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:987 routingtables.RoutingTable - Leaving applyModifiers(), returning 2003
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 routingtables.RoutingTable - Leaving lookup()
[REQUESTI.7] INFO  2017.08.17 13:29:33:988 nrs.XCLPrefix - NRS Routing decision is: RouteTable:PSTN-RT, RouteKey:2, RouteGroup:CUCM115_RG
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 loadbalancer.LBFactory - Entering createLoadBalancer()
[REQUESTI.7] INFO  2017.08.17 13:29:33:988 loadbalancer.LBFactory - lbtype is 3(call-id)
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 loadbalancer.LBFactory - Leaving createLoadBalancer()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.XCLPrefix - Stored NRSAlgResult=isFound=true, isFailure=false, Response=-1, Routes=[Ruri: 14.50.245.20:5065:udp, Route: null, Network: CUCM115, q-value=0.0radvance=[502, 503]], PolicyAdvance=null
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.NRSAlgResult - set policyAdvance as specified in route=RouteTable:PSTN-RT, RouteKey:2, RouteGroup:CUCM115_RG
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.NRSAlgResult - no policyAdvance specified in route
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.NRSAlgResult - set policyAdvance as specified in algorithm={lookuprule=1, lookupfield=52, lookuplenght=-1, lookuptable=PSTN-RT, sequence=100, algorithm=1}
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.NRSAlgResult - no policyAdvance specified in algorithm
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 modules.XCLLookup - Leaving execute()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.XCLNRSShiftRoutes - Entering ShiftRoutes.execute()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 loadbalancer.LBBase - Entering getServer()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 loadbalancer.LBBase - Entering initializeDomains()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.NRSRoutes - routes before applying time policies: [Ruri: 14.50.245.20:5065:udp, Route: null, Network: CUCM115, q-value=0.0radvance=[502, 503]] [REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.NRSRoutes - routes after applying time policies: [Ruri: 14.50.245.20:5065:udp, Route: null, Network: CUCM115, q-value=0.0radvance=[502, 503]] [REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 loadbalancer.LBBase - Leaving initializeDomains()
[REQUESTI.7] INFO  2017.08.17 13:29:33:988 loadbalancer.LBHashBased - list of elements in order on which load balancing is done : Ruri: 14.50.245.20:5065:udp, Route: null, Network: CUCM115, q-value=0.0radvance=[502, 503],
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 loadbalancer.LBBase - Server group route-sg selected Ruri: 14.50.245.20:5065:udp, Route: null, Network: CUCM115, q-value=0.0radvance=[502, 503]
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 loadbalancer.LBBase - Leaving getServer()
[REQUESTI.7] DEBUG 2017.08.17 13:29:33:988 nrs.XCLNRSShiftRoutes - Leaving ShiftRoutes.execute()

    1. O LIMITE obtém o valor chave no A: encabeçamento

    2. O LIMITE identifica a chave como 2003

    3. O LIMITE olha acima a chave na tabela de roteamento

    4. O LIMITE combina uma entrada na tabela de roteamento e identifica o destino RouteGroup:CUCM115_RG

    5. O LIMITE aplica loadbalancing dentro do grupo de rotas

    6. O LIMITE identifica o elemento específico no grupo de rotas a que enviará a mensagem do SORVO

    7. O LIMITE aplica políticas de período se aplicável

    8. O LIMITE finaliza o elemento a que enviará uma mensagem do SORVO

     Amostra do traço do Sorvo-Fio-log

    13:48:26:669 08:17:2017 vCUSP,9.1.5,josmeado-CUSP,14.50.245.9,trace.log
[DsTransportListener-2] DEBUG 2017.08.17 13:48:52:221 DsSipLlApi.Wire - Received UDP packet on 14.50.245.9:5060 ,source 14.50.245.6:50683
INVITE sip:2003@14.50.245.9:5060 SIP/2.0
Via: SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
Remote-Party-ID: <sip:1001@14.50.245.6>;party=calling;screen=no;privacy=off
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
To: <sip:2003@14.50.245.9>
Date: Thu, 17 Aug 2017 13:48:52 GMT
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
Supported: 100rel,timer,resource-priority,replaces,sdp-anat
Min-SE:  1800
Cisco-Guid: 0350227076-2191790567-2162465606-1670485135
User-Agent: Cisco-SIPGateway/IOS-15.5.3.S4b
Allow: INVITE, OPTIONS, BYE, CANCEL, ACK, PRACK, UPDATE, REFER, SUBSCRIBE, NOTIFY, INFO, REGISTER
CSeq: 101 INVITE
Timestamp: 1502992132
Contact: <sip:1001@14.50.245.6:5060>
Expires: 180
Allow-Events: telephone-event
Max-Forwards: 69
Content-Type: application/sdp
Content-Disposition: session;handling=required
Content-Length: 266

v=0
o=CiscoSystemsSIP-GW-UserAgent 7317 4642 IN IP4 14.50.245.6
s=SIP Call
c=IN IP4 14.50.245.6
t=0 0
m=audio 8266 RTP/AVP 18 127
c=IN IP4 14.50.245.6
a=rtpmap:18 G729/8000
a=fmtp:18 annexb=no
a=rtpmap:127 telephone-event/8000
a=fmtp:127 0-16
a=ptime:20

--- end of packet ---

[REQUESTI.7] DEBUG 2017.08.17 13:48:52:223 DsSipLlApi.Wire - Sending UDP packet on 14.50.245.9:32789, destination 14.50.245.6:5060
SIP/2.0 100 Trying
Via: SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
To: <sip:2003@14.50.245.9>
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
CSeq: 101 INVITE
Timestamp: 1502992132
Content-Length: 0


[REQUESTI.7] DEBUG 2017.08.17 13:48:52:225 DsSipLlApi.Wire - Sending UDP packet on 14.50.245.9:32790, destination 14.50.245.20:5065
INVITE sip:2003@14.50.245.20:5065;transport=udp SIP/2.0
Via: SIP/2.0/UDP 14.50.245.9:5065;branch=z9hG4bKM3X51yKL9BEW5v0Kudc5Dw~~128
Via: SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
Max-Forwards: 68
To: <sip:2003@14.50.245.9>
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
Contact: <sip:1001@14.50.245.6:5060>
Expires: 180
Remote-Party-ID: <sip:1001@14.50.245.6>;party=calling;screen=no;privacy=off
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
CSeq: 101 INVITE
Content-Length: 266
Date: Thu, 17 Aug 2017 13:48:52 GMT
Supported: 100rel,timer,resource-priority,replaces,sdp-anat
Min-SE: 1800
Cisco-Guid: 0350227076-2191790567-2162465606-1670485135
User-Agent: Cisco-SIPGateway/IOS-15.5.3.S4b
Allow: INVITE, OPTIONS, BYE, CANCEL, ACK, PRACK, UPDATE, REFER, SUBSCRIBE, NOTIFY, INFO, REGISTER
Timestamp: 1502992132
Allow-Events: telephone-event
Content-Type: application/sdp
Content-Disposition: session;handling=required

v=0
o=CiscoSystemsSIP-GW-UserAgent 7317 4642 IN IP4 14.50.245.6
s=SIP Call
c=IN IP4 14.50.245.6
t=0 0
m=audio 8266 RTP/AVP 18 127
c=IN IP4 14.50.245.6
a=rtpmap:18 G729/8000
a=fmtp:18 annexb=no
a=rtpmap:127 telephone-event/8000
a=fmtp:127 0-16
a=ptime:20

[DsTransportListener-3] DEBUG 2017.08.17 13:48:52:229 DsSipLlApi.Wire - Received UDP packet on 14.50.245.9:5065 ,source 14.50.245.20:5065
SIP/2.0 100 Trying
Via: SIP/2.0/UDP 14.50.245.9:5065;branch=z9hG4bKM3X51yKL9BEW5v0Kudc5Dw~~128,SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
To: <sip:2003@14.50.245.9>
Date: Thu, 17 Aug 2017 17:48:52 GMT
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
CSeq: 101 INVITE
Allow-Events: presence
Content-Length: 0


--- end of packet ---

[DsTransportListener-3] DEBUG 2017.08.17 13:48:52:284 DsSipLlApi.Wire - Received UDP packet on 14.50.245.9:5065 ,source 14.50.245.20:5065
SIP/2.0 180 Ringing
Via: SIP/2.0/UDP 14.50.245.9:5065;branch=z9hG4bKM3X51yKL9BEW5v0Kudc5Dw~~128,SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
To: <sip:2003@14.50.245.9>;tag=93896~37db7c49-96d4-4c4c-a223-626b2c74c16a-16919968
Date: Thu, 17 Aug 2017 17:48:52 GMT
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
CSeq: 101 INVITE
Allow: INVITE, OPTIONS, INFO, BYE, CANCEL, ACK, PRACK, UPDATE, REFER, SUBSCRIBE, NOTIFY
Allow-Events: presence
Server: Cisco-CUCM11.5
Call-Info: <urn:x-cisco-remotecc:callinfo>;x-cisco-video-traffic-class=DESKTOP
Supported: X-cisco-srtp-fallback
Supported: Geolocation
Session-ID: 1e6e772300105000a00084b517ae1a83;remote=c07cdfa83b8f7c373757cf842ab93896
P-Asserted-Identity: "Alerting JM1 - 2003" <sip:2003@14.50.245.20>
Remote-Party-ID: "Alerting JM1 - 2003" <sip:2003@14.50.245.20>;party=called;screen=yes;privacy=off
Contact: <sip:2003@14.50.245.20:5065>;+u.sip!devicename.ccm.cisco.com="SEP84B517AE1A83"
Content-Length: 0


--- end of packet ---

[CT_CALLBACK.15] DEBUG 2017.08.17 13:48:52:285 DsSipLlApi.Wire - Sending UDP packet on 14.50.245.9:32789, destination 14.50.245.6:5060
SIP/2.0 180 Ringing
Via: SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
To: <sip:2003@14.50.245.9>;tag=93896~37db7c49-96d4-4c4c-a223-626b2c74c16a-16919968
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
Contact: <sip:2003@14.50.245.20:5065>;+u.sip!devicename.ccm.cisco.com="SEP84B517AE1A83"
Remote-Party-ID: "Alerting JM1 - 2003" <sip:2003@14.50.245.20>;party=called;screen=yes;privacy=off
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
CSeq: 101 INVITE
Content-Length: 0
Date: Thu, 17 Aug 2017 17:48:52 GMT
Allow: INVITE, OPTIONS, INFO, BYE, CANCEL, ACK, PRACK, UPDATE, REFER, SUBSCRIBE, NOTIFY
Allow-Events: presence
Server: Cisco-CUCM11.5
Call-Info: <urn:x-cisco-remotecc:callinfo>;x-cisco-video-traffic-class=DESKTOP
Supported: X-cisco-srtp-fallback
Supported: Geolocation
Session-ID: 1e6e772300105000a00084b517ae1a83;remote=c07cdfa83b8f7c373757cf842ab93896
P-Asserted-Identity: "Alerting JM1 - 2003" <sip:2003@14.50.245.20>


[DsTransportListener-3] DEBUG 2017.08.17 13:48:54:292 DsSipLlApi.Wire - Received UDP packet on 14.50.245.9:5065 ,source 14.50.245.20:5065
SIP/2.0 200 OK
Via: SIP/2.0/UDP 14.50.245.9:5065;branch=z9hG4bKM3X51yKL9BEW5v0Kudc5Dw~~128,SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
To: <sip:2003@14.50.245.9>;tag=93896~37db7c49-96d4-4c4c-a223-626b2c74c16a-16919968
Date: Thu, 17 Aug 2017 17:48:52 GMT
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
CSeq: 101 INVITE
Allow: INVITE, OPTIONS, INFO, BYE, CANCEL, ACK, PRACK, UPDATE, REFER, SUBSCRIBE, NOTIFY
Allow-Events: presence, kpml
Supported: replaces
Server: Cisco-CUCM11.5
Call-Info: <urn:x-cisco-remotecc:callinfo>;x-cisco-video-traffic-class=DESKTOP
Supported: X-cisco-srtp-fallback
Supported: Geolocation
Session-Expires:  1800;refresher=uas
Require:  timer
Session-ID: 1e6e772300105000a00084b517ae1a83;remote=c07cdfa83b8f7c373757cf842ab93896
P-Asserted-Identity: "CLID JM1 - 2003" <sip:2003@14.50.245.20>
Remote-Party-ID: "CLID JM1 - 2003" <sip:2003@14.50.245.20>;party=called;screen=yes;privacy=off
Contact: <sip:2003@14.50.245.20:5065>;+u.sip!devicename.ccm.cisco.com="SEP84B517AE1A83"
Content-Type: application/sdp
Content-Length: 258

v=0
o=CiscoSystemsCCM-SIP 93896 1 IN IP4 14.50.245.20
s=SIP Call
c=IN IP4 14.50.245.254
b=TIAS:8000
b=AS:8
t=0 0
m=audio 16502 RTP/AVP 18 101
a=ptime:20
a=rtpmap:18 G729/8000
a=fmtp:18 annexb=no
a=rtpmap:101 telephone-event/8000
a=fmtp:101 0-15

--- end of packet ---

[CT_CALLBACK.15] DEBUG 2017.08.17 13:48:54:293 DsSipLlApi.Wire - Sending UDP packet on 14.50.245.9:32789, destination 14.50.245.6:5060
SIP/2.0 200 OK
Via: SIP/2.0/UDP 14.50.245.6:5060;branch=z9hG4bK2A5763
To: <sip:2003@14.50.245.9>;tag=93896~37db7c49-96d4-4c4c-a223-626b2c74c16a-16919968
From: <sip:1001@14.50.245.6>;tag=4E329FEC-A9F
Contact: <sip:2003@14.50.245.20:5065>;+u.sip!devicename.ccm.cisco.com="SEP84B517AE1A83"
Require: timer
Remote-Party-ID: "CLID JM1 - 2003" <sip:2003@14.50.245.20>;party=called;screen=yes;privacy=off
Call-ID: 2A7BE22B-82AB11E7-83AEAE0B-F940DC75@14.50.245.6
CSeq: 101 INVITE
Content-Length: 258
Date: Thu, 17 Aug 2017 17:48:52 GMT
Allow: INVITE, OPTIONS, INFO, BYE, CANCEL, ACK, PRACK, UPDATE, REFER, SUBSCRIBE, NOTIFY
Allow-Events: presence, kpml
Supported: replaces
Supported: X-cisco-srtp-fallback
Supported: Geolocation
Server: Cisco-CUCM11.5
Call-Info: <urn:x-cisco-remotecc:callinfo>;x-cisco-video-traffic-class=DESKTOP
Session-Expires: 1800;refresher=uas
Session-ID: 1e6e772300105000a00084b517ae1a83;remote=c07cdfa83b8f7c373757cf842ab93896
P-Asserted-Identity: "CLID JM1 - 2003" <sip:2003@14.50.245.20>
Content-Type: application/sdp

v=0
o=CiscoSystemsCCM-SIP 93896 1 IN IP4 14.50.245.20
s=SIP Call
c=IN IP4 14.50.245.254
b=TIAS:8000
b=AS:8
t=0 0
m=audio 16502 RTP/AVP 18 101
a=ptime:20
a=rtpmap:18 G729/8000
a=fmtp:18 annexb=no
a=rtpmap:101 telephone-event/8000
a=fmtp:101 0-15

    O Sorvo-Fio-log mostra a Mensagem normal do SORVO até a aprovação 200 para ambos os trechos de chamada.

    Referência arquitetónica

    TAC Authored

    Colaborado por engenheiros da Cisco

    • Joshua Meadows
      Engenheiro de TAC da Cisco

    Este documento lhe foi útil?

    FeedbackFeedback

    Contate a Cisco

    Este documento se refere a estes produtos
