Configurar exemplo de CMS Edge

Atualizado:22 de março de 2024
ID do documento:221729

Linguagem imparcial

O conjunto de documentação deste produto faz o possível para usar uma linguagem imparcial. Para os fins deste conjunto de documentação, a imparcialidade é definida como uma linguagem que não implica em discriminação baseada em idade, deficiência, gênero, identidade racial, identidade étnica, orientação sexual, status socioeconômico e interseccionalidade. Pode haver exceções na documentação devido à linguagem codificada nas interfaces de usuário do software do produto, linguagem usada com base na documentação de RFP ou linguagem usada por um produto de terceiros referenciado. Saiba mais sobre como a Cisco está usando a linguagem inclusiva.

Sobre esta tradução

A Cisco traduziu este documento com a ajuda de tecnologias de tradução automática e humana para oferecer conteúdo de suporte aos seus usuários no seu próprio idioma, independentemente da localização. Observe que mesmo a melhor tradução automática não será tão precisa quanto as realizadas por um tradutor profissional. A Cisco Systems, Inc. não se responsabiliza pela precisão destas traduções e recomenda que o documento original em inglês (link fornecido) seja sempre consultado.

    Introdução

    Este documento descreve como configurar a Borda do Cisco Meeting Server (CMS).

    Pré-requisitos

    Requisitos

    A Cisco recomenda que você tenha conhecimento destes componentes do CMS 3.X:

    • Webbridge 3
    • Callbrige
    • C2W
    • Firewall
    • Ativar servidor

    Componentes Utilizados

    As informações neste documento são baseadas nestas versões de software e hardware:

    • Dispositivo virtual aberto (OVA) do CMS3.X
    • Navegador Chrome 122.0.6261.112
    • Navegador Firefox 123.0.1 (20240304104836)

    As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

    Configurar

    Pré-configuração

    1. Configurar o Servidor Network Time Protocol (NTP):

    É melhor configurar o mesmo servidor NTP no CMS Edge e no servidor núcleo.

    2. Configurar o Servidor de Nomes de Domínio (DNS):

    1. Configure o DNS interno para o servidor CMS Core (o registro interno DNS CMS Edge A aponta para o endereço IP interno CMS Edge; se impossível, dois registros CMS Edge A devem ser configurados, um apontando para o endereço IP interno CMS e outro para o endereço IP externo).
    2. Configure o DNS externo para o servidor de Borda do CMS. O registro CMS externo DNS A aponta para o endereço IP externo do CMS Edge.

    3. CMS Core Usa o Registro Interno CMS Edge A para Conexão.

    4. Usuários Públicos Acessam a Borda do CMS via Endereço IP Público.

    5. Domínio do usuário: cms.demo:

    a. Um registro de CMS Edge:

    • edge.cms.demo (internal user login with this A record)
    • edge.cms.demo (public user also use same A record from internet, you could specify the different external A record)

      •

    b. Um registro do CMS Core:

    core.cms.demo

    6. Produzir Certificação de Servidores CMS Core e Edge:

    a. Certificação de produtos

    • cmscore-fullchain.cer (todos os serviços envolvem os certificados de cadeia completa no laboratório, você também pode envolver os certificados do servidor)
    • cmsedge-fullchain.cer (todos os serviços envolvem os certificados de cadeia completa no laboratório, você também pode envolver os certificados do servidor)
      •

    b. Produza a certificação de cadeia completa de dois servidores.

    • cmscore-fullchain.cer (este certificado inclui um certificado raiz)
    • cmsedge-fullchain.cer (este certificado inclui um certificado raiz)
      •

    Diagrama de Rede

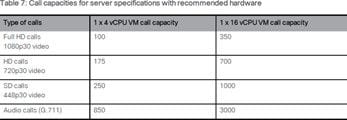

    Capacidade do CMS

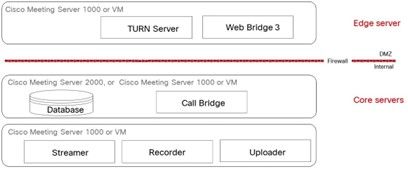

    Componentes do CMS

    Configurações de núcleo e borda do CMS

    1. Ative os Serviços relacionados ao Servidor Principal do CMS.

    a. Configure a rede de sinal.

    Ativar interface de rede:

    ipv4 a add 10.124.56.224/24 10.124.56.1

    b. Ative o componente Callbridge.

    callbridge listen a
    callbridge certs core.key cmscore-fullchain.cer
    callbridge trust c2w cmsedge-fullchain.cer (if not, which result in WebRTC failed)
    callbridge enable

    2. Ativar serviços relacionados ao servidor CMS Edge:

    a. Configure duas interfaces de rede.

    note-icon

    Observação: 'b' é a interface de rede pública e 'a' é a interface de rede interna.
    • Ative a rede a, b
    • A configuração do gateway padrão é b (é uma interface de rede pública)
    • Configure o gateway interno a

      •
    ipv4 a add 10.124.144.80/24 10.124.144.1
    ipv4 b add 10.124.42.112/24 10.124.42.1
    ipv4 b default

    b. Ative os componentes da curva.

    turn certs edge.key cmsedge-fullchain.cer
    turn listen a b
    turn credentials <username> <password> <cms.demo> (cms.demo is actual domain deployment)
    turn public-ip x.x.x.x
    turn tls 447
    turn enable
    note-icon

    Note:

    1. x.x.x.x é o endereço IP público do mapa de NAT; se não houver nenhum mapa de NAT, não será necessário configurar essa etapa.
    2. A porta pode ser definida por si mesma; consulte o guia CMS relacionado.
      3.

    c. Ative os componentes webbridge3.

    webbridge3 https certs cmsedge.key cmsedge-fullchain.crt (cmsedge-fullchain.crt ,please refer to CMS fullchain document)
    webbridge3 https listen b:445 (b is public network interface , this step just provide public users WebRTC service)
    webbridge3 https listen a:445 b:445 (this step could provide both internal and external WebRTC service, but need to edge.cms.demo has two A records on internal/external DNS servers.)
    webbridge3 c2w certs edge.key cmsedge-fullchain.crt
    webbridge3 c2w listen a:6000 (a is internal network interface, 6000 is self-defined port which need to keep the same with the below Webbridge URL)
    webbridge3 c2w trust cmscore-fullchain.cer (if no this step, result in WebRTC failed)
    webbridge3 enable

    3. Crie a comunicação entre os componentes relacionados.

    a. Callbridge <—> Turn (serviço de mídia pública)
    b. Callbridge <—> WebBridge3 (serviço WebRTC)

    Configure turn e webbridge3 no CMS Core:
    a. Configure a conexão entre Callbridge e Turn e ative o serviço de mídia pública.
    Faça login na GUI do webadmin e navegue até Configuration > General.

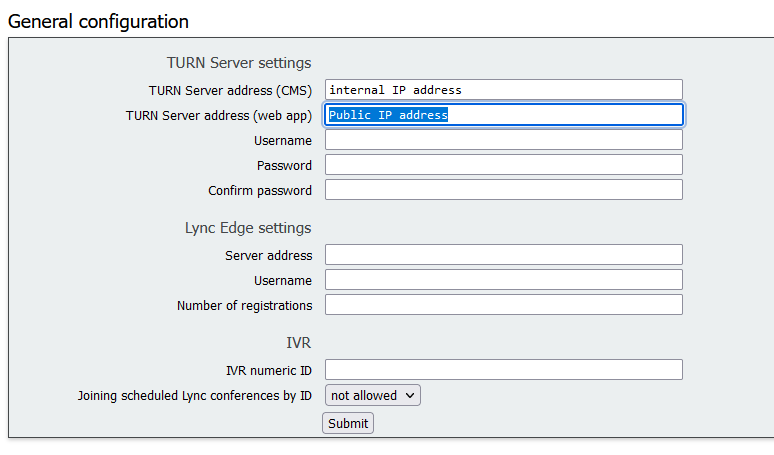

    Configuração do TURN

    b. Configure a conexão entre o Callbridge e o Webbridge3 e ative o serviço WebRTC.
    Crie webbridge via API no CMS e adicione uma conexão C2W, por exemplo, c2w://edge.cms.demo:6000 (a porta deve ser mantida a mesma com a configuração do serviço webbridge3).

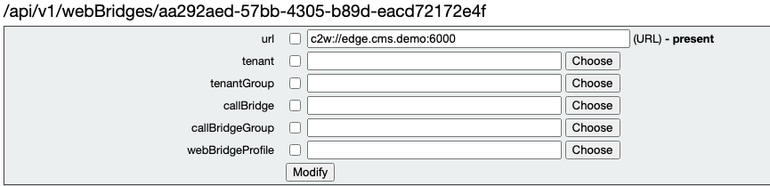

    Configuração do C2W

    restart Callbridge component and apply all configuration
    callbridge restart (go to CLI)

    4. Habilite a função de firewall e desabilite o ssh (public 22 port).

    firewall a default allow ( a is the external/public network interface)
    firewall a deny 22
    firewall a enable

    Verificar

    1. Verifique se todos os serviços estão em execução no CMS Core e Edge:

    Status dos serviços principais do CMS:

    CMS> webadmin Enabled : true TLS listening interface : a TLS listening port : 443 Key file : core.key Certificate file : cmscore-fullchain.cer HTTP redirect : Disabled STATUS : webadmin running CMS> callbridge Listening interfaces : a Preferred interface : none Key file : core.key Certificate file : cmscore-fullchain.cer Address : none C2W trusted certs : cmsedge-fullchain.cer Callbridge cluster trusted certs : none Callbridge trust branding certs : none UCM trusted certs : none UCM verification mode : disabled IMPS trusted certs : none IMPS verification mode : disabled WC3 JWT Expiry in hours : 24

    Status dos serviços CMS Edge:

    CMS> webbridge3 Enabled : true HTTPS listening ports and interfaces : a:445 b:445 HTTPS Key file : edge.key HTTPS Full chain certificate file : cmsedge-fullchain.cer HTTPS Frame-Ancestors : none HTTP redirect : Disabled C2W listening ports and interfaces : a:6000 C2W Key file : edge.key C2W Full chain certificate file : cmsedge-fullchain.cer C2W Trust bundle : cmscore-fullchain.cer Meetingapps address : none Meetingapps port : none Audio priority flag : Enabled Beta options : none CMS> turn Enabled : true Username : admin Password : Cisco.123 Short term credentials : disabled Shared secret : none Realm : cms.demo Public IP : none High Capacity Mode : enabled Relay address : 10.124.144.80 TLS port : 447 TLS cert : cmsedge-fullchain.cer TLS key : edge.key TLS bundle : none Listen interface a Listen interface b

    2. Verifique o status de login do webrtc e ingresse na reunião:

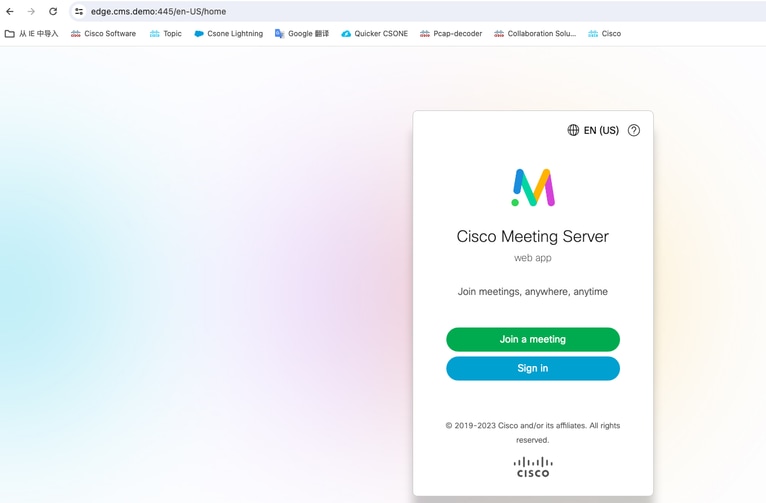

    Página da Web de Logon do Aplicativo Webrtc

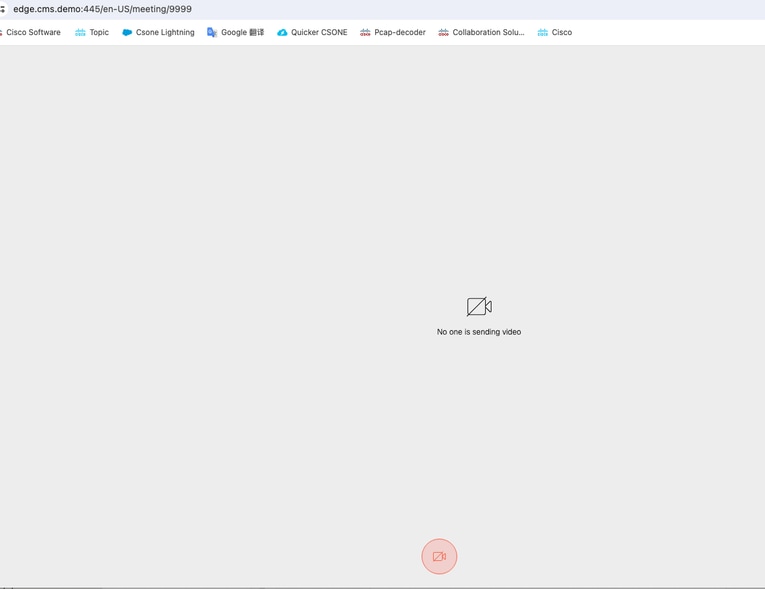

    Participante do aplicativo Webrtc ingressou na chamada

    Troubleshooting

    1. CMS Edge: Você pode ver o Participante webrtc "Thomas" participar da chamada. ID do participante: fcfe42f4-ac94-4ab2-a14a-f4165ec960a7.

    Esse ID de participante pode ser encontrado no arquivo de log do CMS Core.

    Feb 23 09:02:21.588 local0.info CMS client_backend: INFO : WebApp Audit : Session: a77d94b1-ba12-4e4e-8f3e-86b3e9c1de8f : Participant Thomas performed action of join call
    Feb 23 09:02:21.599 local7.info CMS 3b8086e0e5a0 wb3_frontend: [Join call:fcfe42f4-ac94-4ab2-a14a-f4165ec960a7] 10.140.248.52 - - [23/Feb/2024:09:02:21 +0000] status 200 "POST /api/join HTTP/1.1" bytes_sent 1003 http_referer "https://edge.cms.demo:445/" http_user_agent "Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:122.0) Gecko/20100101 Firefox/122.0" toupstream 192.0.2.2:9000: upstream_response_time 0.008 request_time 0.007 msec 1708678941.598 upstream_response_length 1027 200
    Feb 23 09:02:21.633 user.info CMS client_backend: INFO : WebSocket : Got authenticated JWT for guest1573064743 callbridge 320d02c3-7af5-4e4f-b51c-9a7a4dc0b8b9 call 04704220-95a8-4d36-a6ec-3d4d789d9250 participant fcfe42f4-ac94-4ab2-a14a-f4165ec960a7 tracing 0

    O participante Webrtc sai da chamada:

    Feb 23 09:02:37.982 local0.info CMS client_backend: INFO : WebApp Audit : Session: a77d94b1-ba12-4e4e-8f3e-86b3e9c1de8f : Participant Thomas(fcfe42f4-ac94-4ab2-a14a-f4165ec960a7) performed action of leave call

    2. Núcleo do CMS: A linha roxa é o ID da Conferência, existe o mesmo ID da Conferência quando outros participantes ingressarem nesta conferência. A linha azul é o ID de usuário específico: guest1573064743.

    Feb 23 09:02:21.594 user.info CMS host:server: INFO : guest login request 1450660605: resolution in progress
    Feb 23 09:02:21.594 user.info CMS host:server: INFO : guest login request 1450660605: call ID lookup scheduled
    Feb 23 09:02:21.594 user.info CMS host:server: INFO : guest login request 1450660605: resolution in progress
    Feb 23 09:02:21.597 user.info CMS host:server: INFO : guest login request 1450660605: credential storage scheduled (queue length: 1)
    Feb 23 09:02:21.597 user.info CMS host:server: INFO : created guest account with user ID "guest1573064743"
    Feb 23 09:02:21.597 user.info CMS host:server: INFO : guest login request 1450660605: credential storage executed
    Feb 23 09:02:21.597 user.info CMS host:server: INFO : guest login request 1450660605: credential storage in progress
    Feb 23 09:02:21.598 user.info CMS host:server: INFO : guest login request 1450660605: successfully stored credentials
    Feb 23 09:02:21.598 user.info CMS host:server: INFO : instantiating user "guest1573064743"
    Feb 23 09:02:21.598 user.info CMS host:server: INFO : conference db0fafc3-ad47-43bd-bcbd-47886416451b: locked due to lack of lock consensus
    Feb 23 09:02:21.598 user.info CMS host:server: INFO : conference db0fafc3-ad47-43bd-bcbd-47886416451b: lock state has changed to locked
    Feb 23 09:02:21.598 user.info CMS host:server: INFO : API "9999" Space GUID: 58ef98d1-5181-4e63-a386-4b60597be7e4 <--> Call Correlator GUID: 5d031ae1-1c94-44ec-afd4-fa0e76230e3f<--> Internal GUID: db0fafc3-ad47-43bd-bcbd-47886416451b
    Feb 23 09:02:21.598 user.info CMS host:server: INFO : unable to apply logo (space '9999') -- no license
    Feb 23 09:02:21.599 user.info CMS host:server: INFO : conference db0fafc3-ad47-43bd-bcbd-47886416451b: lock state has changed to unlocked
    Feb 23 09:02:21.599 user.info CMS host:server: INFO : API call leg fcfe42f4-ac94-4ab2-a14a-f4165ec960a7 in call db0fafc3-ad47-43bd-bcbd-47886416451b (API call 04704220-95a8-4d36-a6ec-3d4d789d9250)
    Feb 23 09:02:21.599 user.info CMS host:server: INFO : conference db0fafc3-ad47-43bd-bcbd-47886416451b has control/media GUID: bf286660-6e5d-403f-8926-514d385dad3c
    Feb 23 09:02:21.599 user.info CMS host:server: INFO : conference db0fafc3-ad47-43bd-bcbd-47886416451b named "9999"
    Feb 23 09:02:21.601 user.info CMS host:server: INFO : new session created for user "guest1573064743"
    Feb 23 09:02:21.603 local0.info CMS postgres[54639]: [6-1] 2024-02-23 09:02:21.603 UTC [54639] LOG: could not send data to client: Broken pipe
    Feb 23 09:02:21.603 local0.err CMS postgres[54639]: [7-1] 2024-02-23 09:02:21.603 UTC [54639] FATAL: connection to client lost
    Feb 23 09:02:21.768 user.info CMS host:server: INFO : call 11: allocated for guest1573064743 / "Thomas" conference participation (Firefox)
    Feb 23 09:02:21.768 user.info CMS host:server: INFO : call 11: configured - API call leg fcfe42f4-ac94-4ab2-a14a-f4165ec960a7
    Feb 23 09:02:21.768 user.info CMS host:server: INFO : call 11: ActiveControlState change, unknown -> unknown
    Feb 23 09:02:21.769 user.info CMS host:server: INFO : call 11: setting up combined RTP session for DTLS (combined media and control)
    Feb 23 09:02:21.770 user.info CMS host:server: INFO : call 11: ActiveControlState change, unknown -> inactive
    Feb 23 09:02:21.770 user.info CMS host:server: INFO : call 11: ActiveControlState finality change (inactive, final=1)
    Feb 23 09:02:21.770 local0.info CMS host:server: INFO : participant "guest1573064743" joined space 58ef98d1-5181-4e63-a386-4b60597be7e4 (9999)
    Feb 23 09:02:21.770 user.info CMS host:server: INFO : participant "guest1573064743" (fcfe42f4-ac94-4ab2-a14a-f4165ec960a7) joined conference db0fafc3-ad47-43bd-bcbd-47886416451bvia WB3
    Feb 23 09:02:21.772 user.info CMS host:server: INFO : call 11: starting DTLS combined media negotiation (as initiator)

    O usuário Webrtc deixa a chamada: guest1573064743 leave Space ID: 58ef98d1-5181-4e63-a386-4b60597be7e4 (9999).

    Feb 23 09:02:37.943 user.info CMS host:server: INFO : user "guest1573064743": deactivating due to session resource teardown
    Feb 23 09:02:37.943 user.info CMS host:server: INFO : call 11: tearing down ("guest1573064743" conference media)
    Feb 23 09:02:37.943 user.info CMS host:server: INFO : call 11: destroying API call leg fcfe42f4-ac94-4ab2-a14a-f4165ec960a7
    Feb 23 09:02:37.943 local0.info CMS host:server: INFO : participant "guest1573064743" left space 58ef98d1-5181-4e63-a386-4b60597be7e4 (9999)
    Feb 23 09:02:37.943 user.info CMS host:server: INFO : removing guest account 'guest1573064743' (name 'Thomas') on call drop
    Feb 23 09:02:37.943 user.info CMS host:server: INFO : destroying guest account with user ID "guest1573064743"
    Feb 23 09:02:37.944 user.info CMS host:server: INFO : conference bf286660-6e5d-403f-8926-514d385dad3c destroyed
