QoS-instellingen (Quality of Service) voor wachtrij op ESW2-350G-switches

Doel

De rij QoS in het netwerkapparaat stelt het apparaat in staat om het uitgaande verkeer vanuit zijn interface effectief aan te pakken. De schakelaar ondersteunt vier wachtrijen voor elke interface. Wachtrij nummer vier is de hoogste prioritaire rij, terwijl rij nummer één de laagste prioritaire rij is. Streng Priority en Weighted round robin (WRR) worden uit de respectieve wachtrijen geselecteerd om beide planningsmethoden mogelijk te maken. Er zijn twee manieren om te bepalen hoe verkeer in wachtrijen wordt verwerkt, strikte prioriteit en WRR. Verkeer in een wachtrij met strikte prioriteit wordt eerst verstuurd, gevolgd door verkeer in een wachtrij onder WRR.

Dit artikel legt uit hoe u de QoS-rijinstellingen op ESW2-350G-switches kunt configureren.

Toepasselijke apparaten

・ ESW2-350G
・ ESW2-350G-DC

Softwareversie

•1.3.0.62

Instellingen QoS-wachtrij

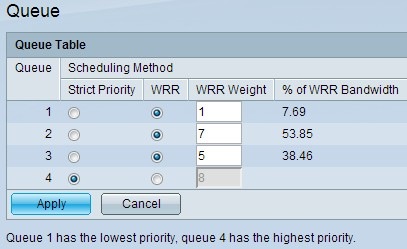

Stap 1. Meld u aan bij het web configuratie hulpprogramma om de kwaliteit van de service > Algemeen > Wachtrij te kiezen. De pagina wachtrij wordt geopend:

Hieronder staan de parameters en de toelichtingen:

・ Wachtrij — Elke interface op deze schakelaar heeft vier wachtrijen. Wachtrijen variëren van 1 tot 4.

・ planningsmethoden - strikte prioriteit en WRR zijn de twee methoden waarmee verkeer in de wachtrij kan worden gepland.

Stap 2. Klik op een bepaalde planningsmethode. De mogelijke opties zijn:

・ Streng prioritair — In dit geval moet het verkeer vanaf de rij met de hoogste prioriteit eerst worden doorgegeven, gevolgd door de rijen met lagere prioriteit. Wachtrij 1 heeft de laagste prioriteit terwijl rij 4 de hoogste prioriteit heeft.

・ WRR — In dit geval moet het verkeer van de wachtrijen naar rato van het gewicht van de rij worden verstuurd. Dit betekent dat er meer pakketten worden verzonden uit een wachtrij met een hoger gewicht. Wachtrijen worden onderhouden totdat hun quota zijn opgebruikt en een andere wachtrij wordt onderhouden.

- WRR Gewicht — Het door elke wachtrij gebruikte gewicht wordt weergegeven. Voer de gewenste waarde in in het veld WRR Gewicht. De standaardgewichtwaarden zijn 1, 2, 4, 8 voor de rijen 1 tot en met 4.

- % van de WRR-bandbreedte — De hoeveelheid bandbreedte die voor elke wachtrij beschikbaar is, wordt in procenten weergegeven.

Stap 3. Klik op Toepassen om de instellingen op te slaan.
