소개

이 문서에서는 하드웨어 USB eTokens를 사용하거나 사용하지 않는 Cisco CUCM(Unified Communications Manager) 보안의 차이점을 설명합니다.이 문서에서는 CTL(Tokenless Certificate Trust List)과 관련된 기본 구현 시나리오와 변경 후 시스템이 제대로 작동하도록 하기 위해 사용되는 프로세스에 대해서도 설명합니다.

사전 요구 사항

요구 사항

Cisco에서는 CUCM 버전 10.0(1) 이상에 대해 알고 있는 것이 좋습니다.또한 다음을 확인합니다.

CUCM 버전 11.5.1SU3 이상의 라이센스 서버는 Cisco PLM(Prime License Manager) 11.5.1SU2 이상이어야 합니다.이는 CUCM 버전 11.5.1SU3에 혼합 모드를 사용하려면 암호화 라이센스가 필요하며 PLM은 11.5.1SU2까지 암호화 라이센스를 지원하지 않기 때문입니다. 자세한 내용은 Cisco Prime License Manager 릴리스 정보, 릴리스 11.5(1)SU2를 참조하십시오.
CUCM 게시자 노드의 CLI(Command Line Interface)에 대한 관리 액세스 권한이 있습니다.
하드웨어 USB eTokens에 액세스할 수 있으며, 하드웨어 eTokens의 사용으로 다시 마이그레이션해야 하는 시나리오에 대해 PC에 CTL 클라이언트 플러그인이 설치되어 있습니다.명확한 설명을 위해, 이 요구 사항은 USB eTokens가 필요한 시나리오가 있는 경우에만 필요합니다.대부분의 사람들에게 USB eTokens가 필요할 가능성은 매우 적습니다.
클러스터의 모든 CUCM 노드 간에 전체 연결이 있습니다.CTL 파일은 SFTP(SSH File Transfer Protocol)를 통해 클러스터의 모든 노드에 복사되기 때문에 매우 중요합니다.
클러스터의 DB(데이터베이스) 복제가 올바르게 작동하며 서버는 데이터를 실시간으로 복제합니다.
구축의 디바이스는 TVS(Security by Default)를 지원합니다. Cisco Unified Reporting 웹 페이지(https://<CUCM IP 또는 FQDN>/cucreports/)에서 Unified CM Phone 기능 목록을 사용하여 기본적으로 보안을 지원하는 디바이스를 확인할 수 있습니다.

참고:Cisco Jabber 및 많은 Cisco TelePresence 또는 Cisco 7940/7960 Series IP Phone은 현재 기본적으로 보안을 지원하지 않습니다.기본적으로 보안을 지원하지 않는 장치와 함께 토큰 없는 CTL을 구축하는 경우 게시자의 CallManager 인증서를 변경하는 시스템 업데이트는 CTL이 수동으로 삭제될 때까지 해당 장치의 정상적인 기능을 방지합니다.7945 및 7965 전화 등과 같이 기본적으로 보안을 지원하는 디바이스는 TVS(Trust Verification Service)를 사용할 수 있으므로 게시자의 CallManager 인증서가 업데이트될 때 CTL 파일을 설치할 수 있습니다.

사용되는 구성 요소

이 문서의 정보는 다음 소프트웨어 및 하드웨어 버전을 기반으로 합니다.

CUCM 버전 10.5.1.10000-7(2개의 노드 클러스터)
펌웨어 버전 SCCP75.9-3-1SR4-1S와 SCCP(Skinny Client Control Protocol)를 통해 등록된 Cisco 7975 Series IP Phone
CTL 클라이언트 소프트웨어를 사용하여 클러스터를 혼합 모드로 설정하는 데 사용되는 두 개의 Cisco 보안 토큰

배경 정보

Tokenless CTL은 이전 CUCM 릴리스에서 필요했던 하드웨어 USB eTokens 및 CTL Client 플러그인을 사용하지 않고도 IP Phone에 대한 통화 신호 및 미디어의 암호화를 허용하는 CUCM 버전 10.0(1) 이상에서 새로운 기능입니다.

클러스터가 CLI 명령을 사용하여 혼합 모드로 전환되면 CTL 파일은 게시자 노드의 CCM+TFTP(서버) 인증서로 서명되며 CTL 파일에 eToken 인증서가 없습니다.

참고:게시자에서 CallManager(CCM+TFTP) 인증서를 재생성하면 파일의 서명자가 변경됩니다.기본적으로 보안을 지원하지 않는 전화기 및 디바이스는 CTL 파일을 각 디바이스에서 수동으로 삭제하지 않는 한 새 CTL 파일을 수락하지 않습니다.자세한 내용은 이 문서의 Requirements 섹션에 나열된 마지막 요구 사항을 참조하십시오.

비보안 모드에서 혼합 모드로(토큰 없는 CTL)

이 섹션에서는 CLI를 통해 CUCM 클러스터 보안을 혼합 모드로 이동하는 데 사용되는 프로세스에 대해 설명합니다.

이 시나리오 이전에 CUCM은 비보안 모드에 있었으며, 이는 어떤 노드에도 CTL 파일이 없으며 등록된 IP Phone에 ITL(Identity Trust List) 파일만 설치되었음을 의미합니다. 이는 다음 출력에 나와 있습니다.

admin:show ctl
Length of CTL file: 0
CTL File not found. Please run CTLClient plugin or run the CLI - utils ctl.. to
 generate the CTL file.
Error parsing the CTL File.
admin:

참고:클러스터가 혼합 모드가 아닌 동안 서버에 CTL 파일이 있는 경우, 이는 클러스터가 혼합 모드로 한 번 전환된 후 비혼합 모드로 다시 이동되었으며 클러스터에서 CTL 파일이 삭제되지 않았음을 의미합니다.

명령 파일 delete activelog cm/tftpdata/CTLFile.tlv은 CUCM 클러스터의 노드에서 CTL 파일을 삭제합니다.그러나 각 노드에 명령을 입력해야 합니다.지우려면 서버에 CTL 파일이 있고 클러스터가 혼합 모드가 아닌 경우에만 이 명령을 사용합니다.

클러스터가 혼합 모드에 있는지 확인하기 쉬운 방법은 paramname='ClusterSecurityMode'인 processconfig에서 sql select paramname,paramvalue 명령을 사용하는 것입니다. 매개변수 값이 0이면 클러스터가 혼합 모드가 아닙니다.

run sql select paramname,paramvalue from processconfig where paramname='ClusterSecurityMode'
paramname           paramvalue
=================== ==========
ClusterSecurityMode 0

새로운 Tokenless CTL 기능을 사용하여 CUCM 클러스터 보안을 혼합 모드로 이동하려면 다음 단계를 완료하십시오.

CUCM 게시자 노드 CLI에 대한 관리 액세스 권한을 얻습니다.

utils ctl set-cluster mixed-mode 명령을 CLI에 입력합니다.

admin:utils ctl set-cluster mixed-mode
This operation will set the cluster to Mixed mode. Do you want to continue? (y/n):y

Moving Cluster to Mixed Mode
Cluster set to Mixed Mode
Please Restart the TFTP and Cisco CallManager services on all nodes in the cluster
 that run these services
admin:

CUCM Admin Page(CUCM 관리 페이지) > System(시스템) > Enterprise Parameters(엔터프라이즈 매개변수)로 이동하여 클러스터가 Mixed(혼합) 모드로 설정되었는지 확인합니다(값이 1이면 Mixed mode(혼합 모드)를 나타냅니다).
이러한 서비스를 실행하는 클러스터의 모든 노드에서 TFTP 및 Cisco CallManager 서비스를 다시 시작합니다.
CUCM TFTP 서비스에서 CTL 파일을 가져올 수 있도록 모든 IP Phone을 다시 시작합니다.

CTL 파일의 내용을 확인하려면 CLI에 show ctl 명령을 입력합니다.CTL 파일에서 CUCM 게시자 노드에 대한 CCM+TFTP(서버) 인증서가 CTL 파일(클러스터의 모든 서버에서 이 파일이 동일)에 서명하기 위해 사용된다는 것을 확인할 수 있습니다. 다음은 샘플 출력입니다.

admin:show ctl
The checksum value of the CTL file:
0c05655de63fe2a042cf252d96c6d609(MD5)
8c92d1a569f7263cf4485812366e66e3b503a2f5(SHA1)

Length of CTL file: 4947
The CTL File was last modified on Fri Mar 06 19:45:13 CET 2015

[...]

        CTL Record #:1
                  ----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D 21
                                A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4
This etoken was used to sign the CTL file.
        CTL Record #:2
                  ----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       CCM+TFTP
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D 21
                                A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4

[...]

The CTL file was verified successfully.

IP Phone 측에서 서비스를 다시 시작한 후 TFTP 서버에 있는 CTL 파일을 다운로드하는지 확인할 수 있습니다(MD5 체크섬은 CUCM의 출력과 비교할 때 일치함).

참고: 전화기에서 체크섬을 확인하면 전화 유형에 따라 MD5 또는 SHA1이 표시됩니다.

하드웨어 토큰에서 토큰 없는 솔루션에 이르기까지

이 섹션에서는 하드웨어 eTokenless 솔루션에서 CUCM 클러스터 보안을 새로운 Tokenless 솔루션의 사용으로 마이그레이션하는 방법에 대해 설명합니다.

경우에 따라 혼합 모드는 CTL 클라이언트를 사용하여 CUCM에 이미 구성되어 있고 IP 전화기는 하드웨어 USB eTokens의 인증서가 포함된 CTL 파일을 사용합니다.이 시나리오에서 CTL 파일은 USB eTokens 중 하나의 인증서로 서명되며 IP Phone에 설치됩니다.예를 들면 다음과 같습니다.

admin:show ctl
The checksum value of the CTL file:

256a661f4630cd86ef460db5aad4e91c(MD5)
3d56cc01476000686f007aac6c278ed9059fc124(SHA1)

Length of CTL file: 5728
The CTL File was last modified on Fri Mar 06 21:48:48 CET 2015

[...]
        CTL Record #:5
                  ----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1186
2       DNSNAME         1
3       SUBJECTNAME     56      cn="SAST-ADN008580ef ";ou=IPCBU;o="Cisco Systems
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      42      cn=Cisco Manufacturing CA;o=Cisco Systems
6       SERIALNUMBER    10      83:E9:08:00:00:00:55:45:AF:31
7       PUBLICKEY       140
9       CERTIFICATE     902     85 CD 5D AD EA FC 34 B8 3E 2F F2 CB 9C 76 B0 93
                                3E 8B 3A 4F (SHA1 Hash HEX)
10      IPADDRESS       4
This etoken was used to sign the CTL file.

The CTL file was verified successfully.

CUCM 클러스터 보안을 Tokenless CTL의 사용으로 이동하려면 다음 단계를 완료합니다.

CUCM 게시자 노드 CLI에 대한 관리 액세스 권한을 얻습니다.

utils ctl update CTLFile CLI 명령을 입력합니다.

admin:utils ctl update CTLFile
This operation will update the CTLFile. Do you want to continue? (y/n):y

Updating CTL file
CTL file Updated
Please Restart the TFTP and Cisco CallManager services on all nodes in
 the cluster that run these services

이러한 서비스를 실행하는 클러스터의 모든 노드에서 TFTP 및 CallManager 서비스를 다시 시작합니다.
CUCM TFTP 서비스에서 CTL 파일을 가져올 수 있도록 모든 IP Phone을 다시 시작합니다.

CTL 파일의 내용을 확인하려면 CLI에 show ctl 명령을 입력합니다.CTL 파일에서 하드웨어 USB eTokens의 인증서 대신 CTL 파일에 서명하기 위해 CUCM Publisher 노드의 CCM+TFTP(서버) 인증서가 사용되는 것을 확인할 수 있습니다.이 경우 한 가지 중요한 차이점은 모든 하드웨어 USB eTokens의 인증서가 CTL 파일에서 제거된다는 것입니다.다음은 샘플 출력입니다.

admin:show ctl
The checksum value of the CTL file:
1d97d9089dd558a062cccfcb1dc4c57f(MD5)
3b452f9ec9d6543df80e50f8b850cddc92fcf847(SHA1)

Length of CTL file: 4947
The CTL File was last modified on Fri Mar 06 21:56:07 CET 2015

[...]

CTL Record #:1
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D
                                21 A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4
This etoken was used to sign the CTL file.

CTL Record #:2
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       CCM+TFTP
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D
                                21 A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4

[...]

The CTL file was verified successfully.

참고:위의 출력에서 CUCM 게시자의 CCM+TFTP(서버) 인증서가 서명자가 아닌 경우 하드웨어 토큰 기반 클러스터 보안 모드로 다시 이동한 다음 토큰 없는 솔루션에 대해 변경 사항을 다시 반복합니다.

IP Phone 측에서 IP Phone이 재시작된 후 업데이트된 CTL 파일 버전을 다운로드했는지 확인할 수 있습니다(CUCM의 출력과 비교할 때 MD5 체크섬이 일치함).

토큰 없는 솔루션에서 하드웨어 eToken에 이르기까지

이 섹션에서는 CUCM 클러스터 보안을 새로운 Tokenless 솔루션에서 벗어나 하드웨어 eTokens의 사용으로 다시 마이그레이션하는 방법에 대해 설명합니다.

CUCM 클러스터 보안이 CLI 명령을 사용하여 혼합 모드로 설정되고 CTL 파일이 CUCM 게시자 노드에 대한 CCM+TFTP(서버) 인증서로 서명된 경우 CTL 파일에 하드웨어 USB eTokens의 인증서가 없습니다.따라서 CTL 파일을 업데이트하기 위해 CTL 클라이언트를 실행할 때(하드웨어 eTokens의 사용으로 다시 이동) 다음 오류 메시지가 나타납니다.

The Security Token you have inserted does not exist in the CTL File
Please remove any Security Tokens already inserted and insert another
 Security Token. Click Ok when done.

특히 utils ctl 명령을 포함하지 않는 10.x 이전 버전으로 시스템의 다운그레이드(버전이 다시 전환되는 경우)를 포함하는 시나리오에서 특히 중요합니다.이전 CTL 파일은 내용 변경 없이 새로 고치거나 Linux에서 L2(Linux)로 업그레이드하는 과정에서 마이그레이션되며 앞서 설명한 대로 eToken 인증서가 포함되지 않습니다.다음은 샘플 출력입니다.

admin:show ctl
The checksum value of the CTL file:
1d97d9089dd558a062cccfcb1dc4c57f(MD5)
3b452f9ec9d6543df80e50f8b850cddc92fcf847(SHA1)

Length of CTL file: 4947
The CTL File was last modified on Fri Mar 06 21:56:07 CET 2015

Parse CTL File
----------------

Version:        1.2
HeaderLength:   336 (BYTES)

BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
3       SIGNERID        2       149
4       SIGNERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
5       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
6       CANAME          62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
7       SIGNATUREINFO   2       15
8       DIGESTALGORTITHM        1
9       SIGNATUREALGOINFO       2       8
10      SIGNATUREALGORTITHM     1
11      SIGNATUREMODULUS        1
12      SIGNATURE       128
65  ba  26  b4  ba  de  2b  13
b8  18  2  4a   2b  6c  2d  20
7d  e7  2f  bd  6d  b3  84  c5
bf  5   f2  74  cb  f2  59  bc
b5  c1  9f  cd  4d  97  3a  dd
6e  7c  75  19  a2  59  66  49
b7  64  e8  9a  25  7f  5a  c8
56  bb  ed  6f  96  95  c3  b3
72  7   91  10  6b  f1  12  f4
d5  72  e   8f  30  21  fa  80
bc  5d  f6  c5  fb  6a  82  ec
f1  6d  40  17  1b  7d  63  7b
52  f7  7a  39  67  e1  1d  45
b6  fe  82  0   62  e3  db  57
8c  31  2   56  66  c8  91  c8
d8  10  cb  5e  c3  1f  ef  a
14      FILENAME        12
15      TIMESTAMP       4

CTL Record #:1
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D
                                21 A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4
This etoken was used to sign the CTL file.

CTL Record #:2
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       CCM+TFTP
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D
                                21 A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4

CTL Record #:3
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1138
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     60      CN=CAPF-e41e7d87;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       CAPF
5       ISSUERNAME      60      CN=CAPF-e41e7d87;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      74:4B:49:99:77:04:96:E7:99:E9:1E:81:D3:C8:10:9B
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     680     46 EE 5A 97 24 65 B0 17 7E 5F 7E 44 F7 6C 0A
                                F3 63 35 4F A7 (SHA1 Hash HEX)
10      IPADDRESS       4

CTL Record #:4
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1161
2       DNSNAME         17      cucm-1051-a-sub1
3       SUBJECTNAME     63      CN=cucm-1051-a-sub1;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       CCM+TFTP
5       ISSUERNAME      63      CN=cucm-1051-a-sub1;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      6B:EB:FD:CD:CD:8C:A2:77:CB:2F:D1:D1:83:A6:0E:72
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     696     21 7F 23 DE AF FF 04 85 76 72 70 BF B1 BA 44
                                DB 5E 90 ED 66 (SHA1 Hash HEX)
10      IPADDRESS       4

The CTL file was verified successfully.

admin:

이 시나리오에서는 모든 IP Phone에서 CTL 파일을 수동으로 삭제하는 손실된 eTokens 절차를 사용하지 않고 CTL 파일을 안전하게 업데이트하려면 다음 단계를 완료하십시오.

CUCM 게시자 노드 CLI에 대한 관리 액세스 권한을 얻습니다.

CTL 파일을 삭제하려면 Publisher 노드 CLI에 delete tftp CTLFile.tlv 명령을 입력합니다.

admin:file delete tftp CTLFile.tlv
Delete the File CTLFile.tlv?
Enter "y" followed by return to continue: y
files: found = 1, deleted = 1

CTL 클라이언트가 설치된 Microsoft Windows 시스템에서 SafeNet 인증 클라이언트 열기(CTL 클라이언트와 함께 자동으로 설치):

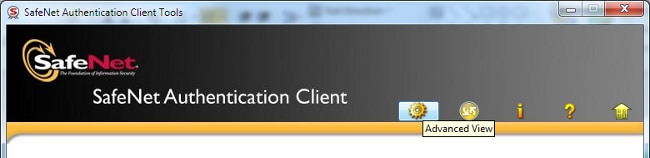

SafeNet Authentication Client에서 Advanced View(고급 보기)로 이동합니다.
첫 번째 하드웨어 USB eToken을 삽입합니다.
User certificates 폴더 아래에서 인증서를 선택하고 PC의 폴더로 내보냅니다.비밀번호를 입력하라는 프롬프트가 표시되면 Cisco123의 기본 비밀번호를 사용합니다.
두 번째 하드웨어 USB eToken에 대해 다음 단계를 반복하여 두 인증서를 PC로 내보냅니다.
Cisco Unified Operating System (OS) Administration(Cisco Unified OS 관리)에 로그인하고 Security(보안) > Certificate Management(인증서 관리) > Upload Certificate(인증서 업로드):
그러면 Upload Certificate 페이지가 나타납니다.Certificate Purpose 드롭다운 메뉴에서 Phone-SAST-trust를 선택하고 첫 번째 eToken에서 내보낸 인증서를 선택합니다.
두 번째 eToken에서 내보낸 인증서를 업로드하려면 이전 단계를 완료하십시오.
CTL 클라이언트를 실행하고 CUCM 게시자 노드의 IP 주소/호스트 이름을 제공하고 CCM 관리자 자격 증명을 입력합니다.

클러스터가 이미 혼합 모드이지만 게시자 노드에 CTL 파일이 없으므로 이 경고 메시지가 나타납니다(무시하려면 OK 클릭).

No CTL File exists on the server but the Call Manager Cluster Security Mode
 is in Secure Mode.
For the system to function, you must create the CTL File and set Call Manager
 Cluster the Secure Mode.

CTL 클라이언트에서 Update CTL File(CTL 파일 업데이트) 라디오 버튼을 클릭하고 Next(다음)를 클릭합니다.

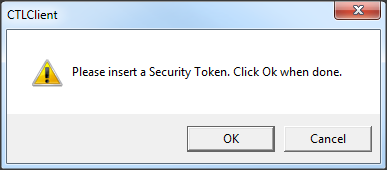

첫 번째 보안 토큰을 삽입하고 OK를 클릭합니다.

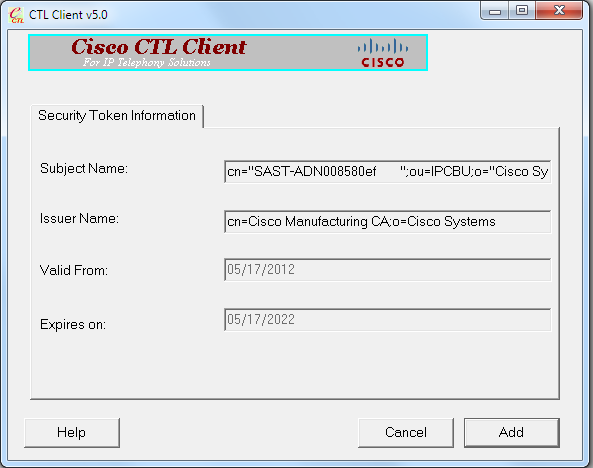

보안 토큰 세부 정보가 표시되면 추가를 클릭합니다.

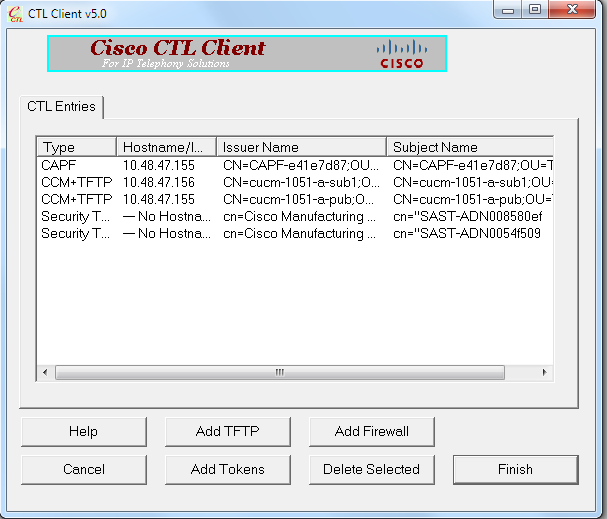

CTL 파일의 내용이 나타나면 Add Tokens(토큰 추가)를 클릭하여 두 번째 USB eToken을 추가합니다.
보안 토큰 세부 정보가 나타나면 추가:
CTL 파일의 내용이 나타나면 마침을 클릭합니다.비밀번호를 입력하라는 프롬프트가 표시되면 Cisco123을 입력합니다.
CTL 파일이 있는 CUCM 서버 목록이 나타나면 Done을 클릭합니다.
이러한 서비스를 실행하는 클러스터의 모든 노드에서 TFTP 및 CallManager 서비스를 다시 시작합니다.
CUCM TFTP 서비스에서 새 버전의 CTL 파일을 가져올 수 있도록 모든 IP Phone을 다시 시작합니다.

CTL 파일의 내용을 확인하려면 CLI에 show ctl 명령을 입력합니다.CTL 파일에서 두 USB eTokens의 인증서를 볼 수 있습니다(이 중 하나는 CTL 파일에 서명하기 위해 사용됩니다). 다음은 샘플 출력입니다.

admin:show ctl
The checksum value of the CTL file:
2e7a6113eadbdae67ffa918d81376902(MD5)
d0f3511f10eef775cc91cce3fa6840c2640f11b8(SHA1)

Length of CTL file: 5728
The CTL File was last modified on Fri Mar 06 22:53:33 CET 2015

[...]

CTL Record #:1
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1186
2       DNSNAME         1
3       SUBJECTNAME     56      cn="SAST-ADN0054f509 ";ou=IPCBU;o="Cisco Systems
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      42      cn=Cisco Manufacturing CA;o=Cisco Systems
6       SERIALNUMBER    10      3C:F9:27:00:00:00:AF:A2:DA:45
7       PUBLICKEY       140
9       CERTIFICATE     902     19 8F 07 C4 99 20 13 51 C5 AE BF 95 03 93 9F F2
                                CC 6D 93 90 (SHA1 Hash HEX)
10      IPADDRESS       4
This etoken was not used to sign the CTL file.

[...]

CTL Record #:5
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1186
2       DNSNAME         1
3       SUBJECTNAME     56      cn="SAST-ADN008580ef ";ou=IPCBU;o="Cisco Systems
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      42      cn=Cisco Manufacturing CA;o=Cisco Systems
6       SERIALNUMBER    10      83:E9:08:00:00:00:55:45:AF:31
7       PUBLICKEY       140
9       CERTIFICATE     902     85 CD 5D AD EA FC 34 B8 3E 2F F2 CB 9C 76 B0 93
                                3E 8B 3A 4F (SHA1 Hash HEX)
10      IPADDRESS       4
This etoken was used to sign the CTL file.

The CTL file was verified successfully.

IP Phone 측에서 IP Phone이 재시작된 후 업데이트된 CTL 파일 버전을 다운로드했는지 확인할 수 있습니다(CUCM의 출력과 비교할 때 MD5 체크섬이 일치함).

이전에 eToken 인증서를 내보낸 후 CUCM Certificate Trust Store에 업로드했고 IP Phone에서 CUCM에서 실행되는 TVS(Trust Verification Service)에 대해 CTL 파일에 서명하기 위해 사용된 이 알 수 없는 인증서를 확인할 수 있으므로 이 변경이 가능합니다.이 로그 스냅샷은 IP Phone이 알 수 없는 eToken 인증서 확인 요청을 통해 CUCM TVS에 연결하는 방법을 보여 줍니다. 이 인증서는 Phone-SAST-trust로 업로드되고 신뢰할 수 있습니다.

//In the Phone Console Logs we can see a request sent to TVS server to verify unknown
 certificate
8074: NOT 23:00:22.335499 SECD: setupSocketToTvsProxy: Connected to TVS proxy server
8075: NOT 23:00:22.336918 SECD: tvsReqFlushTvsCertCache: Sent Request to TVS proxy,
 len: 3708

//In the TVS logs on CUCM we can see the request coming from an IP Phone which is being
 successfully verified
23:00:22.052 | debug tvsHandleQueryCertReq
23:00:22.052 | debug tvsHandleQueryCertReq : Subject Name is: cn="SAST-ADN008580ef
 ";ou=IPCBU;o="Cisco Systems
23:00:22.052 | debug tvsHandleQueryCertReq : Issuer Name is: cn=Cisco Manufacturing
 CA;o=Cisco Systems
23:00:22.052 | debug tvsHandleQueryCertReq :subjectName and issuerName matches for
 eToken certificate
23:00:22.052 | debug tvsHandleQueryCertReq : SAST Issuer Name  is: cn=Cisco
 Manufacturing CA;o=Cisco Systems
23:00:22.052 | debug tvsHandleQueryCertReq : This is SAST eToken cert
23:00:22.052 | debug tvsHandleQueryCertReq : Serial Number is: 83E9080000005545AF31
23:00:22.052 | debug CertificateDBCache::getCertificateInformation - Looking up the
 certificate cache using Unique MAP ID : 83E9080000005545AF31cn=Cisco Manufacturing
 CA;o=Cisco Systems
23:00:22.052 | debug ERROR:CertificateDBCache::getCertificateInformation - Cannot find
 the certificate in the cache
23:00:22.052 | debug CertificateCTLCache::getCertificateInformation - Looking up the
 certificate cache using Unique MAP ID : 83E9080000005545AF31cn=Cisco Manufacturing
 CA;o=Cisco Systems, len : 61
23:00:22.052 | debug CertificateCTLCache::getCertificateInformation - Found entry
 {rolecount : 1}
23:00:22.052 | debug CertificateCTLCache::getCertificateInformation - {role : 0}
23:00:22.052 | debug convertX509ToDER -x509cert : 0xa3ea6f8
23:00:22.053 | debug tvsHandleQueryCertReq: Timer started from tvsHandleNewPhConnection

//In the Phone Console Logs we can see reply from TVS server to trust the new certificate
 (eToken Certificate which was used to sign the CTL file)
8089: NOT 23:00:22.601218 SECD: clpTvsInit: Client message received on TVS proxy socket
8090: NOT 23:00:22.602785 SECD: processTvsClntReq: Success reading the client TVS
 request, len : 3708
8091: NOT 23:00:22.603901 SECD: processTvsClntReq: TVS Certificate cache flush
 request received
8092: NOT 23:00:22.605720 SECD: tvsFlushCertCache: Completed TVS Certificate cache
 flush request

Tokenless CTL 솔루션에 대한 인증서 재생성

이 섹션에서는 Tokenless CTL 솔루션을 사용할 때 CUCM 클러스터 보안 인증서를 재생성하는 방법에 대해 설명합니다.

CUCM 유지 관리 프로세스에서 CUCM 게시자 노드 CallManager 인증서가 변경될 수 있습니다.이러한 상황이 발생할 수 있는 시나리오에는 호스트 이름 변경, 도메인 변경 또는 인증서 재생성(인증서 만료 날짜가 닫힘)이 포함됩니다.

CTL 파일이 업데이트되면 IP Phone에 설치된 CTL 파일에 있는 인증서와 다른 인증서로 서명됩니다.일반적으로 이 새 CTL 파일은 허용되지 않습니다.그러나 IP Phone에서 CTL 파일에 서명하기 위해 사용되는 알 수 없는 인증서를 찾으면 CUCM의 TVS 서비스에 연결합니다.

참고:TVS 서버 목록은 IP Phone 컨피그레이션 파일에 있으며 IP Phone Device Pool(IP Phone 디바이스 풀) > CallManager Group(CallManager 그룹)의 CUCM 서버에 매핑됩니다.

TVS 서버에 대한 확인이 성공하면 IP Phone은 CTL 파일을 새 버전으로 업데이트합니다.이러한 이벤트는 다음과 같은 시나리오에서 발생합니다.

CTL 파일은 CUCM 및 IP 전화기에 있습니다.CUCM 게시자 노드에 대한 CCM+TFT(서버) 인증서가 CTL 파일에 서명하기 위해 사용됩니다.

admin:show ctl
The checksum value of the CTL file:
7b7c10c4a7fa6de651d9b694b74db25f(MD5)
819841c6e767a59ecf2f87649064d8e073b0fe87(SHA1)

Length of CTL file: 4947
The CTL File was last modified on Mon Mar 09 16:59:43 CET 2015

[...]

        CTL Record #:1
                  ----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D
                                21 A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4
This etoken was used to sign the CTL file.

CTL Record #:2
----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1156
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       CCM+TFTP
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      70:CA:F6:4E:09:07:51:B9:DF:22:F4:9F:75:4F:C5:BB
7       PUBLICKEY       140
8       SIGNATURE       128
9       CERTIFICATE     694     E9 D4 33 64 5B C8 8C ED 51 4D 8F E5 EA 5B 6D
                                21 A5 A3 8C 9C (SHA1 Hash HEX)
10      IPADDRESS       4

[...]

The CTL file was verified successfully.

CallManager.pem 파일(CCM+TFTP 인증서)이 재생성되고 인증서의 일련 번호가 변경되었음을 확인할 수 있습니다.

utils ctl update CTLFile 명령은 CTL 파일을 업데이트하기 위해 CLI에 입력됩니다.

admin:utils ctl update CTLFile
This operation will update the CTLFile. Do you want to continue? (y/n):y

Updating CTL file
CTL file Updated
Please Restart the TFTP and Cisco CallManager services on all nodes in
 the cluster that run these services
admin:

TVS 서비스는 새 CTL 파일 세부 정보로 인증서 캐시를 업데이트합니다.

17:10:35.825 | debug CertificateCache::localCTLCacheMonitor - CTLFile.tlv has been
 modified. Recaching CTL Certificate Cache
17:10:35.826 | debug updateLocalCTLCache : Refreshing the local CTL certificate cache
17:10:35.827 | debug tvs_sql_get_all_CTL_certificate - Unique Key used for Caching ::
 6B1D357B6841740B078FEE4A1813D5D6CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
 ST=Malopolska;C=PL, length : 93
17:10:35.827 | debug tvs_sql_get_all_CTL_certificate - Unique Key used for Caching ::
 6B1D357B6841740B078FEE4A1813D5D6CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
 ST=Malopolska;C=PL, length : 93
17:10:35.827 | debug tvs_sql_get_all_CTL_certificate - Unique Key used for Caching ::
 744B5199770516E799E91E81D3C8109BCN=CAPF-e41e7d87;OU=TAC;O=Cisco;L=Krakow;
 ST=Malopolska;C=PL, length : 91
17:10:35.827 | debug tvs_sql_get_all_CTL_certificate - Unique Key used for Caching ::
 6BEBFDCDCD8CA277CB2FD1D183A60E72CN=cucm-1051-a-sub1;OU=TAC;O=Cisco;L=Krakow;
 ST=Malopolska;C=PL, length : 94

CTL 파일 내용을 볼 때 해당 파일이 게시자 노드에 대한 새 CallManager 서버 인증서로 서명되었음을 확인할 수 있습니다.

admin:show ctl
The checksum value of the CTL file:
ebc649598280a4477bb3e453345c8c9d(MD5)
ef5c006b6182cad66197fac6e6530f15d009319d(SHA1)

Length of CTL file: 6113
The CTL File was last modified on Mon Mar 09 17:07:52 CET 2015

[..]

         CTL Record #:1
              ----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1675
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       System Administrator Security Token
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      6B:1D:35:7B:68:41:74:0B:07:8F:EE:4A:18:13:D5:D6
7       PUBLICKEY       270
8       SIGNATURE       256
9       CERTIFICATE     955     5C AF 7D 23 FE 82 DB 87 2B 6F 4D B7 F0 9D D5
                                86 EE E0 8B FC (SHA1 Hash HEX)
10      IPADDRESS       4

This etoken was used to sign the CTL file.

         CTL Record #:2
              ----
BYTEPOS TAG             LENGTH  VALUE
------- ---             ------  -----
1       RECORDLENGTH    2       1675
2       DNSNAME         16      cucm-1051-a-pub
3       SUBJECTNAME     62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
4       FUNCTION        2       CCM+TFTP
5       ISSUERNAME      62      CN=cucm-1051-a-pub;OU=TAC;O=Cisco;L=Krakow;
                                ST=Malopolska;C=PL
6       SERIALNUMBER    16      6B:1D:35:7B:68:41:74:0B:07:8F:EE:4A:18:13:D5:D6
7       PUBLICKEY       270
8       SIGNATURE       256
9       CERTIFICATE     955     5C AF 7D 23 FE 82 DB 87 2B 6F 4D B7 F0 9D D5
                                86 EE E0 8B FC (SHA1 Hash HEX)
10      IPADDRESS       4

[...]

The CTL file was verified successfully.

Unified Serviceability(통합 서비스 가용성) 페이지에서 TFTP 및 Cisco CallManager 서비스는 이러한 서비스를 실행하는 클러스터의 모든 노드에서 재시작됩니다.

IP Phone이 다시 시작되고 TVS 서버에 연결하여 새 버전의 CTL 파일에 서명하기 위해 현재 사용되는 알 수 없는 인증서를 확인합니다.

// In the Phone Console Logs we can see a request sent to TVS server to verify
 unknown certificate
2782: NOT 17:21:51.794615 SECD: setupSocketToTvsProxy: Connected to TVS proxy server
2783: NOT 17:21:51.796021 SECD: tvsReqFlushTvsCertCache: Sent Request to TVS
 proxy, len: 3708

// In the TVS logs on CUCM we can see the request coming from an IP Phone which is
 being successfully verified
17:21:51.831 |   debug tvsHandleQueryCertReq
17:21:51.832 |   debug tvsHandleQueryCertReq : Subject Name is: CN=cucm-1051-a-pub;
 OU=TAC;O=Cisco;L=Krakow;ST=Malopolska
17:21:51.832 |   debug tvsHandleQueryCertReq : Issuer Name is: CN=cucm-1051-a-pub;
 OU=TAC;O=Cisco;L=Krakow;ST=Malopolska;
17:21:51.832 |   debug tvsHandleQueryCertReq : Serial Number is:
 6B1D357B6841740B078FEE4A1813D5D6
17:21:51.832 |   debug CertificateDBCache::getCertificateInformation - Looking up the
 certificate cache using Unique MAPco;L=Krakow;ST=Malopolska;C=PL
17:21:51.832 |   debug CertificateDBCache::getCertificateInformation - Found entry
 {rolecount : 2}
17:21:51.832 |   debug CertificateDBCache::getCertificateInformation - {role : 0}
17:21:51.832 |   debug CertificateDBCache::getCertificateInformation - {role : 2}
17:21:51.832 |   debug convertX509ToDER -x509cert : 0xf6099df8
17:21:51.832 |   debug tvsHandleQueryCertReq: Timer started from
 tvsHandleNewPhConnection

// In the Phone Console Logs we can see reply from TVS server to trust the new
 certificate (new CCM Server Certificate which was used to sign the CTL file)
2797: NOT 17:21:52.057442 SECD: clpTvsInit: Client message received on TVS
 proxy socket
2798: NOT 17:21:52.058874 SECD: processTvsClntReq: Success reading the client TVS
 request, len : 3708
2799: NOT 17:21:52.059987 SECD: processTvsClntReq: TVS Certificate cache flush
 request received
2800: NOT 17:21:52.062873 SECD: tvsFlushCertCache: Completed TVS Certificate
 cache flush request

마지막으로 IP Phone에서 CTL 파일이 새 버전으로 업데이트되고 새 CTL 파일의 MD5 체크섬이 CUCM의 체크섬과 일치하는지 확인할 수 있습니다.

Cisco 엔지니어가 작성

Milosz Zajac
Michal Myszor
Leszek Wojnarski
