ESW2-350G 스위치의 STP(Spanning Tree Protocol) 인터페이스 설정 구성

목표

STP(Spanning Tree Protocol)는 토폴로지에서 루프가 발생하지 않도록 방지하는 네트워크 프로토콜입니다.이러한 루프는 네트워크에서 발생하는 경우 네트워크에서 사용 가능한 모든 리소스를 사용하고 네트워크 효율성을 줄입니다.

STP 인터페이스 설정은 포트별로 STP의 효율성을 높이는 데 사용됩니다.에지 포트의 빠른 링크 기능은 디바이스가 연결될 때 포트를 전달 상태로 설정하므로 STP 컨버전스의 속도를 높입니다.Root Guard 및 BPDU(Bridge Protocol Data Unit) Guard는 STP 토폴로지를 제어하는 데 사용됩니다.토폴로지의 이 추가 제어는 브리지 루프가 발생하는 것을 방지하는 데 도움이 됩니다.

이 문서에서는 ESW2-350G 스위치에서 STP 인터페이스 설정을 구성하는 방법에 대해 설명합니다.

참고:인터페이스에서 STP를 구성하려면 STP를 전역적으로 활성화해야 합니다.자세한 내용은 ESW2-350G 스위치의 STP(Spanning Tree Protocol) 상태 및 전역 설정 구성을 참조하십시오.

적용 가능한 디바이스

· ESW2-350G
· ESW2-350G-DC

소프트웨어 버전

•1.3.0.62

STP 인터페이스 설정

STP 컨피그레이션

1단계. 웹 구성 유틸리티에 로그인하고 Spanning Tree(스패닝 트리) > STP Interface Settings(STP 인터페이스 설정)를 선택합니다.STP Interface Settings 페이지가 열립니다.

2단계. Interface Type 드롭다운 목록에서 인터페이스 유형을 선택합니다.

· Port — Port 드롭다운 목록에서 구성할 포트를 선택합니다.이는 선택한 단일 포트에만 영향을 줍니다.

· LAG — LAG 드롭다운 목록에서 구성할 LAG를 선택합니다.이는 LAG 컨피그레이션에 정의된 포트 그룹에 영향을 미칩니다.

3단계. Go(이동)를 클릭하여 포트 또는 LAGs 목록을 표시합니다.

4단계. 수정할 포트 또는 LAG의 라디오 버튼을 클릭하고 Edit(수정)를 클릭합니다.

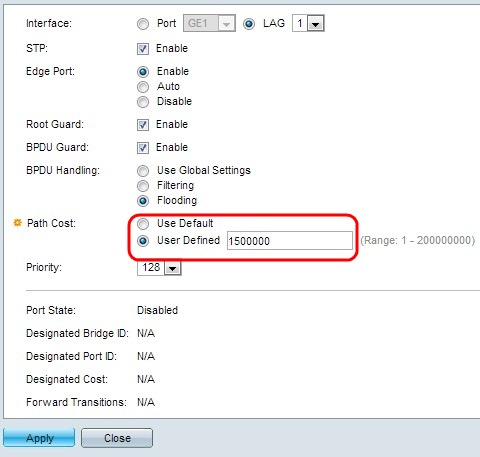

5단계. (선택 사항) 원하는 인터페이스 유형에 해당하는 라디오 버튼을 클릭하고 Interface 필드의 드롭다운 목록에서 원하는 인터페이스를 선택합니다.

6단계. (선택 사항) 인터페이스에서 STP를 활성화하려면 STP 필드에서 Enable을 선택합니다.

7단계. Edge Port(에지 포트) 필드에서 빠른 링크의 원하는 사용에 해당하는 라디오 버튼을 클릭합니다.고속 링크는 포트 또는 LAG가 연결되면 포트 또는 LAG를 전달 상태로 자동 설정하는 데 사용됩니다.빠른 링크는 STP 통합을 최적화합니다.

· Enable — 빠른 링크를 즉시 활성화합니다.

· Auto — 인터페이스가 활성화되면 몇 초 후에 빠른 링크를 활성화합니다.이렇게 하면 STP에서 빠른 링크가 활성화되기 전에 루프를 확인할 수 있습니다.

· Disable — 빠른 링크를 비활성화합니다.

8단계. (선택 사항) Root Guard 필드에서 Enable을 선택하여 인터페이스에서 Root Guard를 활성화합니다.이 옵션은 네트워크에서 루트 브리지 배치를 적용하는 방법을 제공합니다.Root Guard는 새로 연결된 디바이스가 루트로 설정되는 것을 허용하지 않으므로 STP 토폴로지에 영향을 줍니다.

9단계. (선택 사항) 인터페이스에서 BPDU(Bridge Protocol Data Unit) Guard를 활성화하려면 BPDU Guard 필드에서 Enable을 선택합니다.BPDU Guard를 사용하면 STP 도메인 경계를 포트에 적용하고 활성 토폴로지를 예측 가능하게 유지할 수 있습니다.BPDU가 활성화된 포트에 연결된 디바이스는 STP 토폴로지에 영향을 줄 수 없습니다.스위치가 BPDU Guard가 활성화된 포트에서 BPDU를 수신하면 포트가 비활성화되고 SNMP 트랩이 생성됩니다.
