목표

이 문서에서는 GUI(Graphical User Interface)를 사용하여 CBS220 스위치에서 CDP(Cisco Discovery Protocol) 설정을 구성하는 방법에 대한 지침을 제공합니다.

소개

CDP(Cisco Discovery Protocol)는 Cisco 디바이스에서 디바이스 정보를 연결된 다른 Cisco 디바이스와 공유하는 데 사용하는 프로토콜입니다. 여기에는 디바이스 유형, 펌웨어 버전, IP 주소, 일련 번호 및 기타 식별 정보가 포함됩니다. CDP는 기본적으로 활성화되어 있습니다.

CDP 설정은 전역적으로 또는 개별 포트를 기준으로 조정할 수 있습니다. 지금 시작하십시오!

적용 가능한 디바이스 | 소프트웨어 버전

CDP 속성

1단계

CBS220 스위치에 로그인합니다.

Log in to the CBS220 switch.

2단계

관리 > 검색 CDP > 속성을 선택 합니다.

Choose Administration > Discovery CDP > Properties.

3단계

스위치에서 CDP를 활성화하려면 CDP Status(CDP 상태) 필드에서 Enable(활성화) 확인란을 선택합니다.

In the CDP Status field, check the Enable checkbox to activate CDP on the switch.

기본적으로 활성화되어 있습니다.

4단계

CDP가 활성화되어 있지 않으면 스위치에서 CDP 패킷을 수신할 때 수행할 작업에 해당하는 라디오 버튼을 선택합니다. 옵션은 다음과 같습니다.

  • 브리징 - VLAN을 기반으로 패킷을 전달합니다.
  • 필터링 - 패킷을 삭제합니다.
  • Flooding(플러딩) - 모든 CDP 패킷을 모든 포트에 전달합니다(원래 포트에서는 제외).
Select a radio button corresponding to the action you want the switch to take when it receives a CDP packet.

5단계

CDP가 활성화되었고 음성 VLAN의 멤버인 모든 포트에서 스위치가 CDP를 통해 음성 VLAN을 광고하도록 하려면 CDP Voice VLAN Advertisement 필드에서 Enable 확인란을 선택합니다.

In the CDP Voice VLAN Advertisement field, check the Enable checkbox to have the switch advertise the voice VLAN over CDP on all ports that have CDP enabled and are members of the voice VLAN.

6단계

CDP Mandatory TLVs Validation(CDP 필수 TLV 검증) 필드에서 Enable(활성화) 확인란을 선택하여 필수 TLV(type-length-value)를 포함하지 않는 수신 CDP 패킷을 삭제합니다.

In the CDP Mandatory TLVs Validation field, check the Enable checkbox to discard incoming CDP packets that do not contain the mandatory TLV (type-length-value).

7단계

CDP Version 필드에서 라디오 버튼을 선택하여 사용할 CDP 버전을 선택합니다(Version 1 또는 Version 2).

In the CDP Version field, select a radio button to choose which version of CDP to use (Version 1 or Version 2).

8단계

CDP Hold Time 필드에서 라디오 버튼을 선택하여 CDP 패킷이 폐기되기 전에 보류되는 시간을 결정합니다. 기본 시간(180초)을 사용하려면 Use Default(기본값 사용)를 선택하고 10~255초 사이의 사용자 지정 시간을 지정하려면 User Defined(사용자 정의)를 선택합니다.

In the CDP Hold Time field, select a radio button to determine the amount of time CDP packets are held before being discarded.

9단계

CDP Transmission Rate(CDP 전송 속도) 필드에서 라디오 버튼을 선택하여 CDP 패킷의 전송 속도를 초 단위로 결정합니다. 기본 시간(60초)을 사용하려면 기본값 사용을 선택하고, 5~254초 사이의 사용자 지정 시간을 지정하려면 사용자 정의를 선택합니다.

In the CDP Transmission Rate field, select a radio button to determine the transmission rate of CDP packets in seconds.

10단계

Device ID Format 필드에서 라디오 버튼을 선택하여 디바이스 ID의 형식을 결정합니다.

In the Device ID Format field, select a radio button to determine the format of the device ID.

11단계

Source Interface 필드에서 라디오 버튼을 선택하여 발신 CDP 패킷의 TLV 필드에서 어떤 IP 주소를 사용할지 결정합니다. 발신 인터페이스의 IP 주소를 사용하려면 Use Default를 선택하고, Interface 필드의 드롭다운 메뉴에서 인터페이스(선택한 인터페이스의 IP 주소가 사용됨)를 선택하려면 User Defined를 선택합니다.

In the Source Interface field, select a radio button to determine what IP address will be used in the TLV field of outgoing CDP packets.

12단계

Syslog Voice VLAN Mismatch(Syslog 음성 VLAN 불일치) 필드에서 Enable(활성화) 확인란을 선택하여 음성 VLAN 불일치가 탐지될 때 syslog 메시지를 전송합니다. VLAN 불일치는 수신 프레임의 VLAN 정보가 로컬 디바이스의 알려진 기능과 일치하지 않는 경우를 의미합니다.

In the Syslog Voice VLAN Mismatch field, check the Enable checkbox to send a syslog message when a voice VLAN mismatch is detected.

13단계

Syslog Native VLAN Mismatch 필드에서 Enable(활성화) 확인란을 선택하여 네이티브 VLAN 불일치가 검색될 때 syslog 메시지를 보냅니다.

In the Syslog Native VLAN Mismatch field, check the Enable checkbox to send a syslog message when a native VLAN mismatch is detected.

14단계

Syslog Duplex Mismatch 필드에서 Enable(활성화) 확인란을 선택하여 듀플렉스 불일치가 탐지될 때 syslog 메시지를 전송합니다.

In the Syslog Duplex Mismatch field, check the Enable checkbox to send a syslog message when a duplex mismatch is detected.

15단계

적용을 클릭합니다. CDP 속성이 정의됩니다.

Click Apply.

CDP 포트 설정

Port Settings 페이지에서는 포트당 CDP를 활성화/비활성화할 수 있습니다. 이러한 속성을 설정하여 프로토콜을 지원하는 장치에 제공할 정보의 종류를 선택할 수 있다.

1단계

Administration(관리) > Discovery CDP(검색 CDP) > Port Settings(포트 설정)를 클릭합니다.

Click Administration > Discovery CDP > Port Settings.

2단계

포트를 선택하고 Edit를 클릭합니다.

Select a port and click Edit.

3단계

Interface 필드는 CDP Interface Settings(CDP 인터페이스 설정) 테이블에서 선택한 포트를 표시합니다. Port 및 LAG 드롭다운 목록을 사용하여 구성할 다른 포트 및 LAG를 각각 선택할 수 있습니다.

The Interface field displays the port selected in the CDP Interface Settings Table. You can use the Port and LAG drop-down lists to select another port and LAG to configure, respectively.

4단계

CDP Status 필드에서 Enable 확인란을 선택하여 지정된 포트에서 CDP를 활성화합니다.

In the CDP Status field, check the Enable checkbox to enable CDP on the port specified.

5단계

지정된 포트에서 음성 VLAN 불일치가 탐지될 경우 syslog 메시지를 전송하려면 Syslog 음성 VLAN 불일치 필드에서 Enable 확인란을 선택합니다. VLAN 불일치는 수신 프레임의 VLAN 정보가 로컬 디바이스의 알려진 기능과 일치하지 않는 경우를 의미합니다.

In the Syslog Voice VLAN Mismatch field, check the Enable checkbox to send a syslog message when a voice VLAN mismatch is detected on the port specified.

6단계

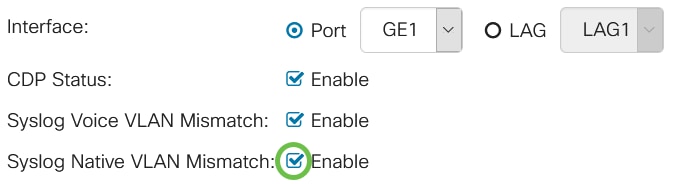

Syslog Native VLAN Mismatch(Syslog 네이티브 VLAN 불일치) 필드에서 Enable(활성화) 확인란을 선택하여 지정된 포트에서 네이티브 VLAN 불일치가 탐지될 경우 syslog 메시지를 보냅니다.

In the Syslog Native VLAN Mismatch field, check the Enable checkbox to send a syslog message when a native VLAN mismatch is detected on the port specified.

7단계

지정된 포트에서 듀플렉스 불일치가 탐지될 경우 syslog 메시지를 전송하려면 Syslog Duplex Mismatch 필드에서 Enable 확인란을 선택합니다.

In the Syslog Duplex Mismatch field, check the Enable checkbox to send a syslog message when a duplex mismatch is detected on the port specified.

8단계

적용을 클릭합니다. 변경 사항이 지정된 포트에 적용됩니다.

Click Apply.

9단계

포트의 설정을 다른 포트에 빠르게 복사하려면 해당 라디오 버튼을 선택하고 Copy Settings(설정 복사) 아이콘을 클릭합니다. 설정 복사 창이 열립니다.

To quickly copy a port’s settings to another port or ports, select its radio button and click the Copy Settings icon.

10단계

지정된 포트의 설정을 복사할 포트를 텍스트 필드에 쉼표로 구분하여 입력합니다. 포트 범위를 입력할 수도 있습니다. 적용을 클릭합니다.

In the text field, enter the port or ports (separated by commas) that you want to copy the specified port’s settings to. You can also enter a range of ports. Click Apply.

결론

바로 그것입니다! 전역적으로 또는 CBS220 스위치의 개별 포트에서 CDP 설정을 성공적으로 구성했습니다.

자세한 컨피그레이션은 Cisco Business 220 Series Switches Administration Guide를 참조하십시오.
