소개

이 문서에서는 소비자와 공급자 모두 ACI(Application Centric Infrastructure) 패브릭의 외부에 있는 경로 피어링을 사용하는 L4-L7 서비스 그래프의 컨피그레이션 연습을 설명합니다.



기고자: Zahid Hassan, Cisco Advanced Services 엔지니어

사전 요구 사항

요구 사항

다음 주제에 대한 지식을 보유하고 있으면 유용합니다.

  • 외부 디바이스와 ACI 패브릭 간의 캡슐화 VLAN에 사용할 고정 VLAN 풀

  • 외부 장치 및 VLAN 풀의 위치(리프 노드/경로)를 연결하는 외부 물리적 및 라우티드 도메인

  • 외부 네트워크에 대한 레이어 3 연결(L3Out)

앞의 패브릭 액세스 및 L3Out 구성 단계는 이 문서에서 다루지 않으며 이미 완료된 것으로 간주되었습니다.

사용되는 구성 요소

이 문서의 정보는 다음 소프트웨어 버전을 기반으로 합니다.

  • Cisco APIC(Application Policy Infrastructure Controller) - 1.2(1m)
  • ASA(Adaptive Security Appliance) 디바이스 패키지 - 1.2.4.8
  • ASA 5585 - 9.5(1)
  • Nexus 3064 - 6.0(2)U3(7)

이 문서의 정보는 특정 랩 환경의 디바이스를 토대로 작성되었습니다.이 문서에 사용된 모든 디바이스는 초기화된(기본) 컨피그레이션으로 시작되었습니다.현재 네트워크가 작동 중인 경우, 모든 명령어의 잠재적인 영향을 미리 숙지하시기 바랍니다.

배경 정보

Route Peering은 로드 밸런서 또는 방화벽과 같은 서비스 어플라이언스에서 ACI 패브릭을 통해 외부 네트워크로 연결할 수 있는 연결성을 알릴 수 있는 기능입니다.

여기에 제시된 활용 사례는 2개의 L3Outs 또는 외부 EPG(End Point Groups) 사이에 2암 서비스 그래프로 구축된 물리적 방화벽입니다. 서비스 그래프는 Leaf 101(N3K-1)의 외부 EPG와 Leaf 102(N3K-2)의 외부 EPG 간의 계약과 연결됩니다. ACI 패브릭은 라우터에 트랜짓 서비스(N3K-1 및 N3K-2)를 제공하고 라우팅 프로토콜로 OSPF(Open Shortest Path First)를 사용하여 방화벽과 ACI 패브릭 간의 경로를 교환합니다.

구성

네트워크 다이어그램

다음 이미지는 경로 피어링이 엔드 투 엔드 방식으로 작동하는 방식을 보여줍니다.



구성

1단계. 가상 라우팅 및 포워딩1(VRF1), VRF2, 브리지 도메인1(BD1) 및 BD2를 구성합니다. 이미지에 표시된 대로 BD1을 VRF1에 연결하고 BD2를 VRF2에 연결합니다.


2단계. 이미지에 표시된 대로 L4-L7 디바이스 아래에 ASA 디바이스 패키지를 업로드합니다.


이미지에 표시된 대로 물리적 ASA 5585(라우티드)에 대해 L4-L7 디바이스를 구성합니다.


3단계. N3K-1에 대해 L3Out을 구성하고 BD1 및 VRF1과 연결합니다.

외부 라우티드 네트워크는 다음 이미지에 표시된 것처럼 경로 피어링을 위한 ACI 패브릭에서 라우팅 컨피그레이션을 지정하는 데 사용됩니다.


참고:Route Peering에 사용되는 모든 L3Out 인터페이스는 그에 따라 VLAN 캡슐화가 포함된 SVI(Switch Virtual Interface)로 구성해야 합니다.

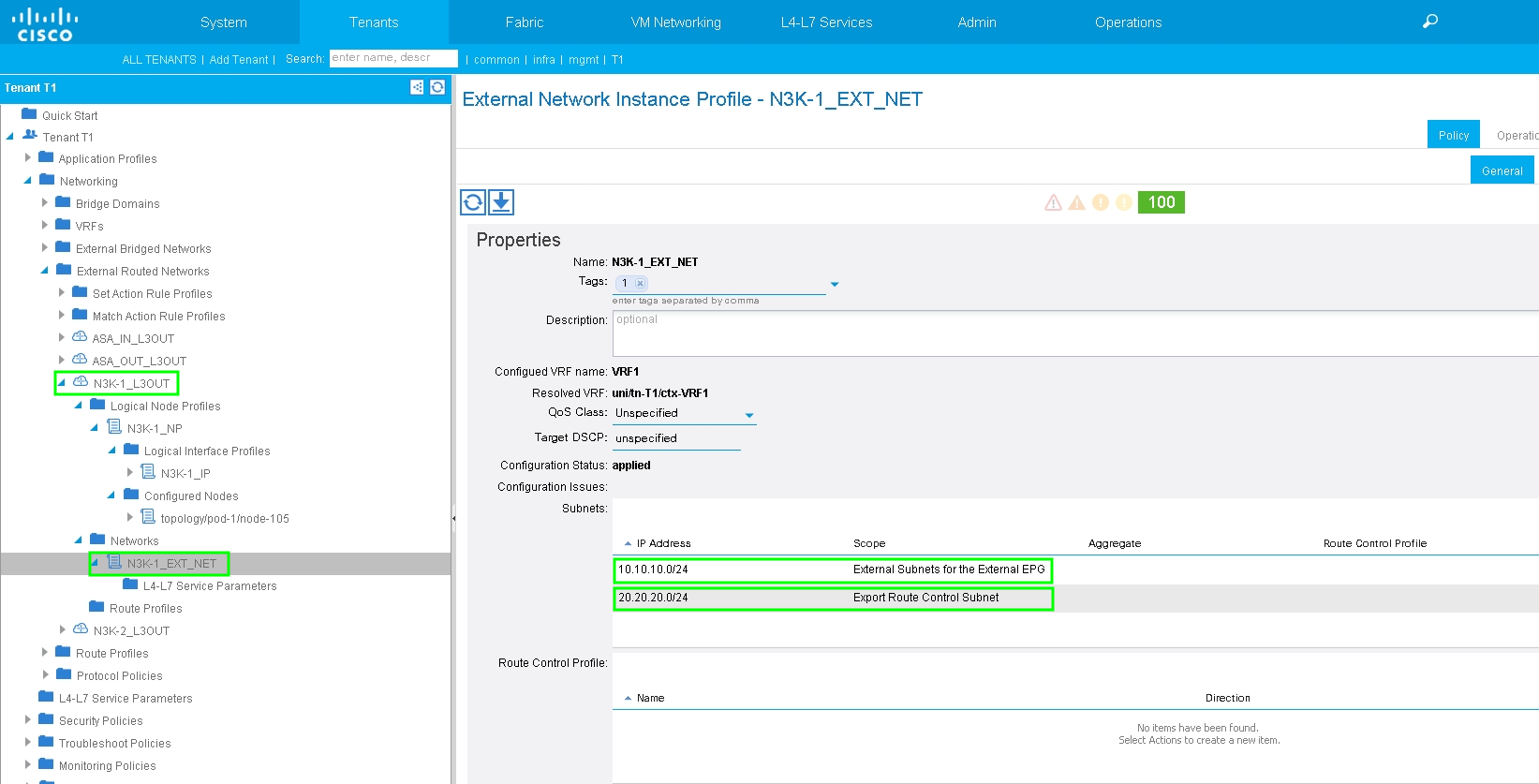

이미지에 표시된 대로 N3K-1 L3Out 외부 EPG에 대한 서브넷에서 Import/Export Route Control을 구성합니다.


ASA 외부 인터페이스에 대해 L3Out을 구성하고 이미지에 표시된 대로 BD1 및 VRF1과 연결합니다.



이미지에 표시된 대로 ASA-External L3Out External EPG용 서브넷에서 Import/Export Route Control을 구성합니다.


이미지에 표시된 대로 ASA-Internal에 대해 L3out을 구성하고 BD2 및 VRF2와 연결합니다.



이미지에 표시된 대로 ASA-Internal L3Out External EPG용 서브넷에서 Import/Export Route Control을 구성합니다.


이미지에 표시된 대로 N3K-2에 대해 L3Out을 구성하고 BD2 및 VRF2와 연결합니다.



이미지에 표시된 대로 N3K-2 L3Out for External EPG에 대해 서브넷에서 Import/Export Route Control을 구성합니다.


4단계. 이미지에 표시된 대로 기능 프로파일 그룹을 생성하고 기존 템플릿에서 기능 프로파일을 구성합니다.



5단계. 다음 이미지에 표시된 대로 계약을 생성하고 범위 필드를 테넌트로 수정합니다.


6단계. 이미지에 표시된 대로 L4-L7 서비스 그래프 템플릿을 생성합니다. 여기서 서비스 그래프 연결은 외부 라우팅 네트워크 정책 및 라우터 컨피그레이션을 디바이스 선택 정책과 연결합니다.

 :



이미지에 표시된 대로 서비스 어플라이언스(ASA 5585)에서 사용할 라우터 ID를 지정하기 위한 라우터 컨피그레이션:


이미지에 표시된 대로 인접성 유형을 L2에서 L3으로 변경합니다.


이미지에 표시된 대로 서비스 그래프 템플릿 적용:


 이미지에 표시된 대로 서비스 그래프를 계약에 연결합니다.



필요한 경우 이미지에 표시된 대로 L4-L7 매개 변수 추가/변경:


7단계:Route-tag Policy, 이미지에 표시된 대로 VRF1(Tag:100)에 대한 Route-tag Policy를 구성합니다.


이미지에 표시된 대로 VRF2(Tag:200)에 대한 Route-tag 정책을 구성합니다.

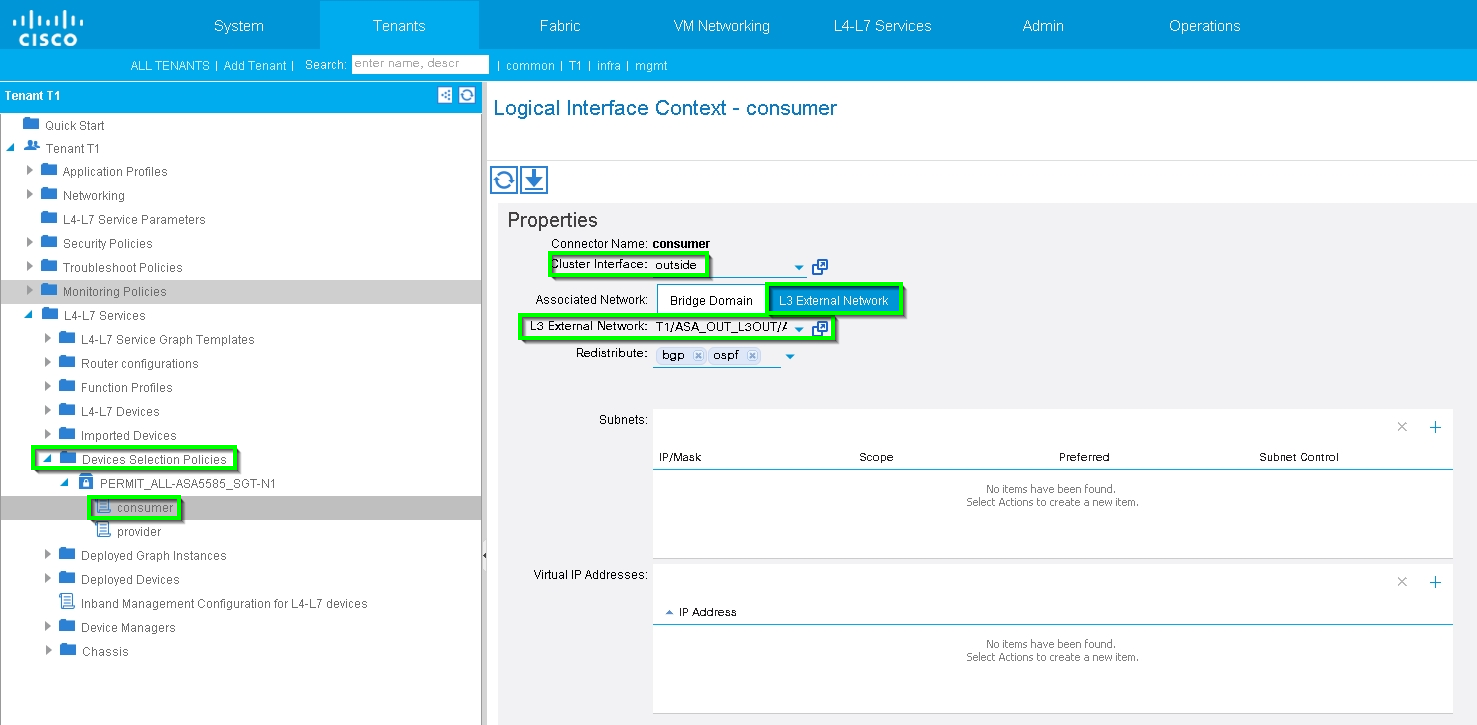

8단계:다음 이미지에 표시된 대로 상태를 확인하고 디바이스 선택 정책을 확인합니다.



이미지에 표시된 대로 Deployed Graph 인스턴스를 확인합니다.

200407-L4-L7-Route-Peering-with-Transit-Fabric-32.png200407-L4-L7-Route-Peering-with-Transit-Fabric-33.png200407-L4-L7-Route-Peering-with-Transit-Fabric-34.png

확인 및 문제 해결

테넌트에 대한 APIC 컨피그레이션:

apic1# sh running-config tenant T1
# Command: show running-config tenant T1
# Time: Thu Feb 25 16:05:14 2016
  tenant T1
    access-list PERMIT_ALL
      match ip
      exit
    contract PERMIT_ALL
      scope tenant
      subject PERMIT_ALL
        access-group PERMIT_ALL both
        l4l7 graph ASA5585_SGT
        exit
      exit
    vrf context VRF1
      exit
    vrf context VRF2
      exit
    l3out ASA_IN_L3OUT
      vrf member VRF2
      exit
    l3out ASA_OUT_L3OUT
      vrf member VRF1
      exit
    l3out N3K-1_L3OUT
      vrf member VRF1
      exit
    l3out N3K-2_L3OUT
      vrf member VRF2
      exit
    bridge-domain BD1
      vrf member VRF1
      exit
    bridge-domain BD2
      vrf member VRF2
      exit
    application AP1
      epg EPG1
        bridge-domain member BD1
        exit
      epg EPG2
        bridge-domain member BD2
        exit
      exit
    external-l3 epg ASA_IN_EXT_NET l3out ASA_IN_L3OUT
      vrf member VRF2
      match ip 10.10.10.0/24
      exit
    external-l3 epg ASA_OUT_EXT_NET l3out ASA_OUT_L3OUT
      vrf member VRF1
      match ip 20.20.20.0/24
      exit
    external-l3 epg N3K-1_EXT_NET l3out N3K-1_L3OUT
      vrf member VRF1
      match ip 10.10.10.0/24
      contract consumer PERMIT_ALL
      exit
    external-l3 epg N3K-2_EXT_NET l3out N3K-2_L3OUT
      vrf member VRF2
      match ip 20.20.20.0/24
      contract provider PERMIT_ALL
      exit
    interface bridge-domain BD1
      exit
    interface bridge-domain BD2
      exit
    l4l7 cluster name ASA5585 type physical vlan-domain T1_PHY service FW function go-to
      cluster-device ASA5585_Device_1
      cluster-interface inside
        member device ASA5585_Device_1 device-interface GigabitEthernet0/1
          interface ethernet 1/2 leaf 106
          exit
        exit
      cluster-interface outside
        member device ASA5585_Device_1 device-interface GigabitEthernet0/0
          interface ethernet 1/2 leaf 105
          exit
        exit
      exit
    l4l7 graph ASA5585_SGT contract PERMIT_ALL
      service N1 device-cluster-tenant T1 device-cluster ASA5585 mode FW_ROUTED
        connector consumer cluster-interface outside
          l4l7-peer tenant T1 out ASA_OUT_L3OUT epg ASA_OUT_EXT_NET redistribute bgp,ospf
          exit
        connector provider cluster-interface inside
          l4l7-peer tenant T1 out ASA_IN_L3OUT epg ASA_IN_EXT_NET redistribute bgp,ospf
          exit
        rtr-cfg ASA5585
        exit
      connection C1 terminal consumer service N1 connector consumer
      connection C2 terminal provider service N1 connector provider
      exit
    rtr-cfg ASA5585
      router-id 3.3.3.3
      exit
    exit
apic1#
[an error occurred while processing this directive]

leaf 101에서 OSPF 인접 디바이스 관계 및 라우팅 테이블을 확인합니다.

leaf101# show ip ospf neighbors vrf T1:VRF1
 OSPF Process ID default VRF T1:VRF1
 Total number of neighbors: 2
 Neighbor ID     Pri State            Up Time  Address         Interface
 1.1.1.1           1 FULL/BDR         02:07:19 192.168.1.1     Vlan8
 3.3.3.3           1 FULL/BDR         00:38:35 192.168.1.5     Vlan9

leaf101# show ip route vrf T1:VRF1
IP Route Table for VRF "T1:VRF1"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

10.10.10.0/24, ubest/mbest: 1/0
    *via 192.168.1.1, vlan8, [110/8], 01:59:50, ospf-default, intra
20.20.20.0/24, ubest/mbest: 1/0
    *via 192.168.1.5, vlan9, [110/22], 00:30:20, ospf-default, inter
100.100.100.100/32, ubest/mbest: 2/0, attached, direct
    *via 100.100.100.100, lo1, [1/0], 02:21:22, local, local
    *via 100.100.100.100, lo1, [1/0], 02:21:22, direct
192.168.1.0/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.2, vlan8, [1/0], 02:35:53, direct
192.168.1.2/32, ubest/mbest: 1/0, attached
    *via 192.168.1.2, vlan8, [1/0], 02:35:53, local, local
192.168.1.4/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.6, vlan9, [1/0], 02:20:53, direct
192.168.1.6/32, ubest/mbest: 1/0, attached
    *via 192.168.1.6, vlan9, [1/0], 02:20:53, local, local
192.168.1.8/30, ubest/mbest: 1/0
    *via 192.168.1.5, vlan9, [110/14], 00:30:20, ospf-default, intra
200.200.200.200/32, ubest/mbest: 1/0
    *via 192.168.1.5, vlan9, [110/15], 00:30:20, ospf-default, intra
[an error occurred while processing this directive]

leaf 102에서 OSPF 인접 디바이스 관계 및 라우팅 테이블을 확인합니다.

leaf102# show ip ospf neighbors vrf T1:VRF2
 OSPF Process ID default VRF T1:VRF2
 Total number of neighbors: 2
 Neighbor ID     Pri State            Up Time  Address         Interface
 3.3.3.3           1 FULL/BDR         00:37:07 192.168.1.9     Vlan14
 2.2.2.2           1 FULL/BDR         02:09:59 192.168.1.13    Vlan15


leaf102# show ip route vrf T1:VRF2
IP Route Table for VRF "T1:VRF2"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

10.10.10.0/24, ubest/mbest: 1/0
    *via 192.168.1.9, vlan14, [110/22], 00:35:22, ospf-default, inter
20.20.20.0/24, ubest/mbest: 1/0
    *via 192.168.1.13, vlan15, [110/8], 02:08:13, ospf-default, intra
192.168.1.4/30, ubest/mbest: 1/0
    *via 192.168.1.9, vlan14, [110/14], 00:35:22, ospf-default, intra
192.168.1.8/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.10, vlan14, [1/0], 02:14:29, direct
192.168.1.10/32, ubest/mbest: 1/0, attached
    *via 192.168.1.10, vlan14, [1/0], 02:14:29, local, local
192.168.1.12/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.14, vlan15, [1/0], 02:09:04, direct
192.168.1.14/32, ubest/mbest: 1/0, attached
    *via 192.168.1.14, vlan15, [1/0], 02:09:04, local, local
200.200.200.200/32, ubest/mbest: 2/0, attached, direct
    *via 200.200.200.200, lo4, [1/0], 02:10:02, local, local
    *via 200.200.200.200, lo4, [1/0], 02:10:02, direct
[an error occurred while processing this directive]

ASA 5585에서 컨피그레이션, OSPF 네이버 관계 및 라우팅 테이블을 확인합니다.

ASA5585# sh run interface
!
interface GigabitEthernet0/0
 no nameif
 security-level 0
 no ip address
!
interface GigabitEthernet0/0.101
 nameif externalIf
 security-level 50
 ip address 192.168.1.5 255.255.255.252
!
interface GigabitEthernet0/1
 no nameif
 security-level 100
 no ip address
!
interface GigabitEthernet0/1.102
 nameif internalIf
 security-level 100
 ip address 192.168.1.9 255.255.255.252
!
interface Management0/0
 management-only
 nameif management
 security-level 0
 ip address 172.23.97.1 255.255.254.0



ASA5585# sh run router
router ospf 1
 router-id 3.3.3.3
 network 192.168.1.4 255.255.255.252 area 0
 network 192.168.1.8 255.255.255.252 area 0
 area 0
 log-adj-changes
!


ASA5585# sh ospf neighbor


Neighbor ID     Pri   State           Dead Time   Address         Interface
100.100.100.100   1   FULL/DR         0:00:38    192.168.1.6     externalIf
200.200.200.200   1   FULL/DR         0:00:33    192.168.1.10    internalIf


ASA5585# sh route ospf


Routing Table: T1
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, + - replicated route
Gateway of last resort is not set

O IA     10.10.10.0 255.255.255.0
           [110/18] via 192.168.1.6, 00:22:57, externalIf
O IA     20.20.20.0 255.255.255.0
           [110/18] via 192.168.1.10, 00:22:47, internalIf
O        200.200.200.200 255.255.255.255
           [110/11] via 192.168.1.10, 00:22:47, internalIf


ASA5585# sh access-list
access-list cached ACL log flows: total 0, denied 0 (deny-flow-max 4096)
            alert-interval 300
access-list access-list-inbound; 3 elements; name hash: 0xcb5bd6c7
access-list access-list-inbound line 1 extended permit tcp any any eq www (hitcnt=0) 0xc873a747
access-list access-list-inbound line 2 extended permit tcp any any eq https (hitcnt=0) 0x48bedbdd

access-list access-list-inbound line 3 extended permit icmp any any (hitcnt=6) 0xe4b5a75d
 [an error occurred while processing this directive]

N3K-1에서 컨피그레이션, OSPF 네이버 관계 및 라우팅 테이블을 확인합니다.

N3K-1# sh run ospf

!Command: show running-config ospf
!Time: Thu Feb 25 15:40:55 2016

version 6.0(2)U3(7)
feature ospf

router ospf 1
  router-id 1.1.1.1

interface Ethernet1/21
  ip router ospf 1 area 0.0.0.1

interface Ethernet1/47
  ip router ospf 1 area 0.0.0.1


N3K-1# sh ip ospf neighbors
 OSPF Process ID 1 VRF default
 Total number of neighbors: 1
 Neighbor ID     Pri State            Up Time  Address         Interface
 100.100.100.100   1 FULL/DR          01:36:24 192.168.1.2     Eth1/47


N3K-1# sh ip ospf route
 OSPF Process ID 1 VRF default, Routing Table
  (D) denotes route is directly attached      (R) denotes route is in RIB
10.10.10.0/24 (intra)(D) area 0.0.0.1
     via 10.10.10.0/Eth1/21* , cost 4
20.20.20.0/24 (inter)(R) area 0.0.0.1
     via 192.168.1.2/Eth1/47 , cost 62
100.100.100.100/32 (intra)(R) area 0.0.0.1
     via 192.168.1.2/Eth1/47 , cost 41
192.168.1.0/30 (intra)(D) area 0.0.0.1
     via 192.168.1.1/Eth1/47* , cost 40
[an error occurred while processing this directive]

N3K-2에서 컨피그레이션, OSPF 네이버 관계 및 라우팅 테이블을 확인합니다.

N3K-2# sh run ospf

!Command: show running-config ospf
!Time: Thu Feb 25 15:44:47 2016

version 6.0(2)U3(7)
feature ospf

router ospf 1
  router-id 2.2.2.2

interface loopback0
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0

interface Ethernet1/21
  ip router ospf 1 area 0.0.0.1

interface Ethernet1/47
  ip router ospf 1 area 0.0.0.1


N3K-2# sh ip ospf neighbors
 OSPF Process ID 1 VRF default
 Total number of neighbors: 1
 Neighbor ID     Pri State            Up Time  Address         Interface
 200.200.200.200   1 FULL/DR          01:43:50 192.168.1.14    Eth1/47

N3K-2# sh ip ospf route
 OSPF Process ID 1 VRF default, Routing Table
  (D) denotes route is directly attached      (R) denotes route is in RIB
2.2.2.0/30 (intra)(D) area 0.0.0.0
     via 2.2.2.0/Lo0* , cost 1
10.10.10.0/24 (inter)(R) area 0.0.0.1
     via 192.168.1.14/Eth1/47 , cost 62
20.20.20.0/24 (intra)(D) area 0.0.0.1
     via 20.20.20.0/Eth1/21* , cost 4
192.168.1.12/30 (intra)(D) area 0.0.0.1
     via 192.168.1.13/Eth1/47* , cost 40
[an error occurred while processing this directive]

leaf의 계약 필터 규칙 및 패킷 적중 횟수를 확인합니다.

leaf101# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4107) DN (sys/actrl/scope-3112964/rule-3112964-s-32773-d-49158-f-33)     Ingress: 1316, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4108) DN (sys/actrl/scope-3112964/rule-3112964-s-49158-d-32773-f-33)     Ingress: 1317, Egress: 0, Pkts: 0  RevPkts: 0

leaf101# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4107) DN (sys/actrl/scope-3112964/rule-3112964-s-32773-d-49158-f-33)     Ingress: 2317, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4108) DN (sys/actrl/scope-3112964/rule-3112964-s-49158-d-32773-f-33)     Ingress: 2317, Egress: 0, Pkts: 0  RevPkts: 0




leaf102# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4103) DN (sys/actrl/scope-2752520/rule-2752520-s-49156-d-6019-f-default)     Ingress: 3394, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4104) DN (sys/actrl/scope-2752520/rule-2752520-s-6019-d-49156-f-default)     Ingress: 3394, Egress: 0, Pkts: 0  RevPkts: 0
[CUT]

leaf102# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4103) DN (sys/actrl/scope-2752520/rule-2752520-s-49156-d-6019-f-default)     Ingress: 4392, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4104) DN (sys/actrl/scope-2752520/rule-2752520-s-6019-d-49156-f-default)     Ingress: 4392, Egress: 0, Pkts: 0  RevPkts: 0
[CUT]
[an error occurred while processing this directive]

N3K-1과 N3K-2 간의 연결 가능성 테스트:

    N3K-1# ping 20.20.20.1 source 10.10.10.1
PING 20.20.20.1 (20.20.20.1) from 10.10.10.1: 56 data bytes
64 bytes from 20.20.20.1: icmp_seq=0 ttl=250 time=2.098 ms
64 bytes from 20.20.20.1: icmp_seq=1 ttl=250 time=0.922 ms
64 bytes from 20.20.20.1: icmp_seq=2 ttl=250 time=0.926 ms
64 bytes from 20.20.20.1: icmp_seq=3 ttl=250 time=0.893 ms
64 bytes from 20.20.20.1: icmp_seq=4 ttl=250 time=0.941 ms

--- 20.20.20.1 ping statistics ---
5 packets transmitted, 5 packets received, 0.00% packet loss
round-trip min/avg/max = 0.893/1.156/2.098 ms


N3K-2# ping 10.10.10.1 source 20.20.20.1
PING 10.10.10.1 (10.10.10.1) from 20.20.20.1: 56 data bytes
64 bytes from 10.10.10.1: icmp_seq=0 ttl=250 time=2.075 ms
64 bytes from 10.10.10.1: icmp_seq=1 ttl=250 time=0.915 ms
64 bytes from 10.10.10.1: icmp_seq=2 ttl=250 time=0.888 ms
64 bytes from 10.10.10.1: icmp_seq=3 ttl=250 time=1.747 ms
64 bytes from 10.10.10.1: icmp_seq=4 ttl=250 time=0.828 ms

--- 10.10.10.1 ping statistics ---
5 packets transmitted, 5 packets received, 0.00% packet loss
round-trip min/avg/max = 0.828/1.29/2.075 ms
[an error occurred while processing this directive]

이 데모에 사용되는 테넌트 및 ASA 기능 프로파일의 XML 컨피그레이션 파일이 첨부되었습니다.

TAC Authored

Cisco 엔지니어가 작성

  • Zahid Hassan
    Cisco 고급 서비스 엔지니어

이 문서가 도움이 되셨습니까?

Feedback피드백

지원 문의

이 문서가 적용되는 제품
