このマニュアルについて
このマニュアルでは、Cisco Aironet 1600 シリーズ アクセス ポイントの設置と設定の方法を解説しています。このマニュアルで、1600 シリーズ アクセス ポイントは、1600 シリーズまたはアクセス ポイントと呼ばれます。
このアクセス ポイントについて
1600 シリーズは、統合アンテナと外部アンテナのオプションを持つデュアルバンド無線（2.4 GHz と 5 GHz）を提供します。このアクセス ポイントは、主要な 802.11n クライアントとの完全な相互運用性をサポートし、他のアクセス ポイントとコントローラが混在する導入をサポートします。
1600 シリーズ アクセス ポイントはコントローラ ベース モードとクラウド対応モードで使用でき、次をサポートします。
•
シングルバンドまたはデュアルバンド（2.4 GHz/5 GHz）無線の同時使用
• 1602I アクセス ポイント モデルの統合アンテナ（AIR-CAP1602I-x-K9）
• 1602E アクセス ポイント モデルの外部アンテナ（AIR-CAP1602E-x-K9）
（注） モデル番号の「x」は、規制ドメインを表します。サポートされている規制ドメインの一覧については、「規制ドメイン」を参照してください。
• サブシステム（CPU およびメモリを含む）および無線ハードウェアの処理。次がサポートされます。
– ClientLink 2.0：802.11n クライアントおよびレガシー 802.11a/g OFDM クライアントへのビーム形成
– Radio Resource Management（RRM）
– クラウドベース モード（AIR-CLD1602I-x-K9 モデル）
– CDP（Cisco Discovery Protocol）
• 次の機能を持つ 2.4 GHz と 5 GHz の 802.11n 無線
– 2 つの空間ストリーム、300 Mbps PHY レート
安全上の注意事項
次の安全についての警告の翻訳は、ご使用のアクセス ポイントに付属の、安全についての警告の翻訳済みマニュアルに含まれています。この翻訳された警告は、Cisco.com から入手できる『Translated Safety Warnings for Cisco Aironet Access Points』にも含まれています。
警告 安全上の重要事項
「危険」の意味です。人身事故を予防するための注意事項が記述されています。機器の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。警告の各国語版については、各警告文の末尾に提示されている番号をもとに、この機器に付属している各国語で記述された安全上の警告を参照してください。ステートメント 1071
これらの注意事項を保存しておいてください。
警告 設置手順を読んでから、システムを電源に接続してください。ステートメント 1004
警告 装置は地域および国の電気規則に従って設置する必要があります。ステートメント 1074
警告 この製品は、設置する建物に回路短絡（過電流）保護機構が備わっていることを前提に設計されています。保護対象の装置は次の定格を超えないようにします。
20A。ステートメント 1005
警告 シールドされていない雷管の近くや爆発の可能性のある場所では、そうした環境での使用が想定されていない無線ネットワーク デバイスを使用しないでください。ステートメント 245B
警告 FCC の Radio Frequency（RF; 無線周波数）被曝制限値に準拠するため、アンテナは身体から 7.9 インチ（20 cm）以上離れた場所に設置してください。
ステートメント 332
（注） 本アクセス ポイントは、National Electrical Code の 300.22.C 項、Canadian Electrical Code の Part 1、C22.1 の 2-128、12-010(3)、および 12-100 に準拠した空調空間での使用に適しています。空調空間には、電源またはパワー インジェクタを設置しないでください。
（注） リストに記載されている ITE 機器だけを使用してください。
開梱
ステップ 1 梱包を解いて、アクセス ポイントとアクセサリ キットを梱包箱から取り出します。
ステップ 2 梱包材は、後で使用できるように、梱包箱にすべて戻します。
ステップ 3 次に示す品目を受け取っていることを確認します。欠品または損傷品が見つかった場合は、製品の購入代理店まで問い合わせてください。
– 取り付けブラケット（任意。アクセス ポイントをオーダーするときに選択）
– 調整可能な天井レール クリップ（任意。アクセス ポイントをオーダーするときに選択）
構成
1600 シリーズ アクセス ポイントには、コントローラベース モードとクラウドベース モードの 2 つの同時デュアルバンド無線（2.4 GHz および 5 GHz の 802.11n MIMO 無線）が含まれています。1600 シリーズ アクセス ポイントの構成は次のとおりです。
• AIR-CAP1602E-x-K9 および AIR-SAP1602E-x-K9：コントローラベース モード。最大で 3 台の外部のデュアルバンド ダイポール アンテナ付き 2.4 GHz/5 GHz デュアルバンド無線 2 台
• AIR-CAP1602I-x-K9 および AIR-SAP1602I-x-K9：コントローラベース モード。統合デュアルバンド逆 F アンテナ付き 2.4 GHz/5 GHz デュアルバンド無線 2 台
• AIR-CLD1602I-x-K9：クラウドベース モード。統合デュアルバンド逆 F アンテナ付き 2.4 GHz/5 GHz デュアルバンド無線 2 台
規制ドメインについては（モデル番号で「x」と表示）、 「規制ドメイン」 を参照してください。
外部アンテナ
1602E モデルは、最大で 3 つの外部デュアルバンド ダイポール アンテナと、2 つの 2.4 GHz/5 GHz デュアルバンド無線で設定されます。無線およびアンテナは、共通デュアルバンド RF インターフェイスを介して、周波数帯 2400 ～ 2500 MHz と 5150 ～ 5850 MHz をサポートします。外部デュアルバンド ダイポール アンテナの機能は次のとおりです。
• アクセス ポイント上部の 3 つの RTNC アンテナ コネクタ
アクセス ポイントのポートとコネクタ

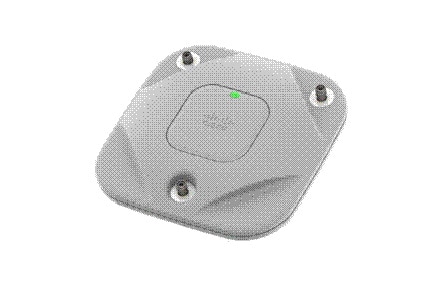

1602E モデルのアクセス ポイントには、モデルの上部に外部アンテナのコネクタと LED インジケータがあります（ 図 1 を参照）。1602I モデルのアクセス ポイントには統合アンテナがあり、ユニットの上部に外部コネクタはありません。ただし、ユニットの上部に LED インジケータがあります（ 図 2 を参照）。
図 3 に、アクセス ポイント底面のポートと接続を示します。
アクセス ポイントの設定
この項では、アクセス ポイントをワイヤレス LAN コントローラに接続する方法を説明します。設定プロセスはコントローラで実行するので、詳細については、『Cisco Wireless LAN Controller Configuration Guide』を参照してください。このガイドは、Cisco.com で入手できます。
（注） クラウドに対応したアクセス ポイントは、ネットワークに接続されるとすぐに、シスコがホストするクラウド サービスを検索します。シスコがホストするクラウド ポータルを使用して、アクセス ポイントの要求、設定、監視、およびトラブルシューティングを行います。
コントローラ ディスカバリのプロセス
アクセス ポイントでは、コントローラとネットワーク上のその他のワイヤレス アクセス ポイント間の通信に、標準の Control and Provisioning of Wireless Access Points Protocol（CAPWAP）を使用します。
CAPWAP は標準の相互運用プロトコルであり、アクセス コントローラではこのプロトコルを利用して、ワイヤレス終端地点の集合を管理します。CAPWAP を使用する検出プロセスは、以前の Cisco Aironet アクセス ポイントで使用した Lightweight Access Point Protocol（LWAPP; Lightweight アクセス ポイント プロトコル）と同じです。LWAPP 対応のアクセス ポイントは CAPWAP と互換性があり、CAPWAP コントローラにシームレスに変換できます。CAPWAP ソフトウェアのコントローラと LWAPP ソフトウェアのコントローラを組み合わせて配置することができます。
CAPWAP でサポートされていないレイヤ 2 配置を使用している場合を除き、コントローラがもたらす機能に変わりはありません。
CAPWAP 環境では、ワイヤレス アクセス ポイントが CAPWAP 検出方式によってコントローラを検出し、コントローラに CAPWAP 接続要求を送信します。これに対し、コントローラはアクセス ポイントに CAPWAP join response を返し、アクセス ポイントはコントローラに join できるようになります。アクセス ポイントがコントローラに join すると、コントローラによってアクセス ポイントの構成、ファームウェア、制御トランザクション、およびデータ トランザクションが管理されます。
（注） 検出プロセスと CAPWAP の詳細については、『Cisco Wireless LAN Controller Software Configuration Guide』を参照してください。このドキュメントは、Cisco.com で入手できます。
（注） CAPWAP のサポートは、コントローラ ソフトウェア リリース 5.2 以降で提供されます。ただし、コントローラは、1600 シリーズのアクセス ポイントをサポートするために 7.x.x.x 以降のリリースを実行している必要があります。
（注） アクセス ポイントの名前にスペースが含まれていると、コントローラの CLI を使用してアクセス ポイントを編集したり、アクセス ポイントにクエリーを送信したりすることができません。
（注） コントローラが現在の時刻に設定されていることを確認してください。コントローラをすでに経過した時刻に設定すると、その時刻には証明書が無効である可能性があり、アクセス ポイントがコントローラに join できない場合があります。
アクセス ポイントをネットワークでアクティブにするには、コントローラがそのアクセス ポイントを検出する必要があります。アクセス ポイントでは、次のコントローラ検出プロセスをサポートしています。
• レイヤ 3 CAPWAP の検出：アクセス ポイントとは異なるサブネットで実行できます。レイヤ 2 検出で使用される MAC アドレスではなく、IP アドレスおよび UDP パケットが使用されます。
• ローカルに保存されたコントローラ IP アドレスの検出：アクセス ポイントが以前にコントローラに接続していた場合、第 1、第 2、第 3 のコントローラの IP アドレスはアクセス ポイントの不揮発性メモリに保存されます。今後の展開用にアクセス ポイントにコントローラの IP アドレスを保存するこのプロセスは、「アクセス ポイントのプライミング」と呼ばれます。プライミングの詳細については、「設置前の設定」を参照してください。
• DHCP サーバの検出：この機能では、DHCP オプション 43 を使用してアクセス ポイントにコントローラの IP アドレスを割り当てます。Cisco スイッチでは、通常この機能に使用される DHCP サーバ オプションをサポートしています。DHCP オプション 43 の詳細については、「DHCP オプション 43 および DHCP オプション 60 の設定」を参照してください。
• DNS の検出：アクセス ポイントでは、ドメイン ネーム サーバ（DNS）を介してコントローラを検出できます。アクセス ポイントでこれを実行するには、CISCO-CAPWAP-CONTROLLER.localdomain への応答としてコントローラの IP アドレスを返すよう、DNS を設定する必要があります。ここで、localdomain はアクセス ポイント ドメイン名です。CISCO-CAPWAP-CONTROLLER を設定することにより、お客様の既存の環境で下位互換性が実現します。アクセス ポイントは、DHCP サーバから IP アドレスと DNS の情報を受信すると、DNS に接続して CISCO-CAPWAP-CONTROLLER.localdomain を解決します。DNS からコントローラの IP アドレスのリストを受信すると、アクセス ポイントはコントローラに discovery request を送信します。
アクセス ポイントの準備
アクセス ポイントを取り付けて導入する前に、サイトの調査を行って（またはサイト計画ツールを使用して）アクセス ポイントを設置する最適な場所を判断することを推奨します。
ご使用のワイヤレス ネットワークについて次の情報を知っておく必要があります。
• アクセス ポイントの取り付けオプション：吊り天井の下面、水平面、またはデスクトップ。
（注） 吊り天井の上面にアクセス ポイントを取り付けることもできますが、取り付け用部品を追加購入する必要があります。詳細については、「アクセス ポイントの取り付け」を参照してください。
• アクセス ポイントの電源オプション：推奨される外部電源（Cisco AIR-PWR-B）からの電力供給、DC 電源、ネットワーク デバイスからの PoE、または PoE パワー インジェクタ/ハブ（通常、ワイヤリング クローゼット内にあります）。
（注） 建物の空調空間に取り付けたアクセス ポイントには、安全規則に準拠するために、PoE を使用して電力を供給する必要があります。
アクセス ポイントの場所を示すサイト マップを作成し、各場所からデバイスの MAC アドレスを記録して、それらをワイヤレス ネットワークを計画または管理している担当者に渡すことができるようにすることを推奨します。
設置前の設定
次に、アクセス ポイントの設置と初期操作が正常に行われるように設計した手順を説明します。設置前の設定は、「アクセス ポイントのプライミング」とも呼ばれます。この手順は任意です。
（注） 設置前の設定は、オプションの手順です。ネットワーク コントローラが適切に設定されている場合は、アクセス ポイントを最終位置に取り付けて、そこからネットワークに接続することができます。詳細については、「ワイヤレス ネットワークへのアクセス ポイントの配置」を参照してください。
設置前の設定
図 4 に、設置前の設定を示します。
ステップ 1 Cisco Wireless LAN Controller DS ポートがネットワークに接続されていることを確認します。該当するCisco Wireless LAN Controllerガイドの説明に従って、CLI、Web ブラウザ インターフェイス、またはCisco Prime Infrastructureの手順を使用します。
a. アクセス ポイントに、Cisco Wireless LAN Controller管理インターフェイスへのレイヤ 3 接続が存在することを確認します。
b. アクセス ポイントが接続するスイッチを設定します。追加情報については、『Cisco Wireless LAN Controller Configuration Guide』を参照してください。
c. 新しいアクセス ポイントが常に接続できるよう、Cisco Wireless LAN Controllerをマスターとして設定します。
d. ネットワーク上で DHCP が有効であることを確認します。アクセス ポイントは、DHCP を介して IP アドレスを受信する必要があります。
e. CAPWAP UDP ポート（5246 および 5247）がネットワーク内でブロックされないようにします。
f. アクセス ポイントは、コントローラの IP アドレスを検出できる必要があります。これには、DHCP、DNS、または IP サブネット ブロードキャストを使用します。このガイドでは、コントローラの IP アドレスを提供する DHCP 方式について説明します。その他の方式については、製品マニュアルを参照してください。詳細については、 「DHCP オプション 43 の使用方法」 も参照してください。
a. アクセス ポイントは 802.3af（15.4 W）に準拠しており、802.3af 準拠デバイスのいずれかから電力を供給することができます。
アクセス ポイントに推奨される外部電源は、Cisco AIR-PWR-B 電源です。アクセス ポイントには、次のオプションの外部電源から電力を供給することもできます。
（注） ワイヤレス トラフィックの速度が 10/100 イーサネット ポートの伝送速度を超えるためにイーサネット ポートがトラフィックのボトルネックにならないよう、1600 シリーズ アクセス ポイントにはギガビット イーサネット リンクが必要です。
b. アクセス ポイントがコントローラに接続しようとすると、LED が緑色、赤色、オレンジ色の順に切り替わります。この動作は、最大で 5 分間続きます。
（注） アクセス ポイントが 5 分を超えてもこのモードのままの場合、アクセス ポイントはマスター Cisco Wireless LAN Controllerを検出できません。アクセス ポイントとCisco Wireless LAN Controllerとの接続をチェックし、いずれも同じサブネット上にあることを確認します。
c. アクセス ポイントがシャットダウンした場合は、電源をチェックします。
d. アクセス ポイントはCisco Wireless LAN Controllerを検出したあと、アクセス ポイントのコード バージョンとCisco Wireless LAN Controllerのコード バージョンが異なる場合に、新しいオペレーティング システム コードのダウンロードを試みます。この動作中は、ステータス LED が濃い青色に点滅します。
e. オペレーティング システムのダウンロードに成功すると、アクセス ポイントがリブートします。
ステップ 3 必要に応じて、アクセス ポイントを設定します。コントローラの CLI、コントローラの GUI、または Cisco Prime Infrastructure を使用して、アクセスポイント固有の 802.11n ネットワーク設定をカスタマイズします。
ステップ 4 設置前の設定に成功すると、ステータス LED が緑色になり、通常の動作を示します。アクセス ポイントを接続解除して、ワイヤレス ネットワーク上の配置予定場所に取り付けます。
ステップ 5 アクセス ポイントが通常の動作を示さない場合、電源を切り、設置前の設定を繰り返します。
（注） Cisco Wireless LAN Controllerとは異なるサブネット上にレイヤ 3 アクセス ポイントを設置する場合、アクセス ポイントを設置するサブネットから DHCP サーバにアクセスできること、また、Cisco Wireless LAN Controllerに戻るルートがサブネットに存在することを確認します。また、Cisco Wireless LAN Controllerに戻るルートで、CAPWAP 通信用の宛先 UDP ポート 5246 および 5247 が開かれていることを確認します。第 1、第 2、および第 3 のワイヤレス LAN コントローラに戻るルートで、IP パケットのフラグメントが許可されていることを確認します。最後に、アドレス変換を使用する場合は、アクセス ポイントとCisco Wireless LAN Controllerに外部アドレスとの 1 対 1 のスタティックな NAT が存在することを確認します
アクセス ポイントの取り付け
Cisco Aironet 1600 シリーズ アクセス ポイントは、吊り天井、硬い天井または壁面、配電盤またはネットワーク ボックス、吊り天井の上など、複数のコンフィギュレーションで設置できます。アクセス ポイントの完全な取り付け手順を参照するには、次の URL をクリックします。
http://www.cisco.com/en/US/docs/wireless/access_point/mounting/guide/apmount.html
ワイヤレス ネットワークへのアクセス ポイントの配置
アクセス ポイントを取り付けたあとは、次の手順に従ってアクセス ポイントをワイヤレス ネットワークに配置します。
ステップ 2 アクセス ポイントの LED を確認します（LED の説明については、 「アクセス ポイントの LED の確認」 を参照してください）。
a. アクセス ポイントの電源を入れると、電源投入シーケンスが開始されたことをアクセス ポイントの LED で確認できます。電源投入シーケンスに成功すると、検出および接続プロセスが開始されます。このプロセスの間、LED は緑色、赤色、オフの順序で点滅します。アクセス ポイントがコントローラに接続したときに、クライアントが関連付けられていない場合は LED が緑色になり、1 つ以上のクライアントが関連付けられている場合は青色になります。
b. LED が点灯していない場合は、おそらくアクセス ポイントに電源が供給されていません。
c. LED が 5 分以上順次点滅している場合、アクセス ポイントは第 1、第 2、および第 3 のCisco Wireless LAN Controllerを検出できていません。アクセス ポイントとCisco Wireless LAN Controllerの接続をチェックし、アクセス ポイントとCisco Wireless LAN Controllerがいずれもサブネット上にあること、または、アクセス ポイントに第 1、第 2、および第 3 のCisco Wireless LAN Controllerに戻るルートが存在することを確認します。また、アクセス ポイントがCisco Wireless LAN Controllerと同じサブネット上にない場合は、アクセス ポイントと同じサブネットに DHCP サーバが正しく設定されていることを確認します。 詳細については 、 「DHCP オプション 43 および DHCP オプション 60 の設定」 を参照してください。
ステップ 3 Cisco Wireless LAN Controllerがマスターにならないように再設定します。
（注） マスターCisco Wireless LAN Controllerは、作業ネットワーク以外でアクセス ポイントを設定する場合のみ使用します。
トラブルシューティング
アクセス ポイントの設置と実行に問題が生じた場合は、このガイドまたはその他のアクセス ポイント マニュアルで、問題に対する解決策を見つけてください。これらのドキュメントまたはその他のドキュメントは、Cisco.com から入手できます。
Cisco Aironet Lightweight アクセス ポイントの使用に関するガイドライン
1600 シリーズ lightweight アクセス ポイントをご使用の際は、このガイドラインに留意していただく必要があります。
• アクセス ポイントは、2500 シリーズ、5500 シリーズ、および WiSM コントローラなどの Cisco Wireless LAN Controller のみと通信できます。
• アクセス ポイントは、Wireless Domain Services（WDS; 無線ドメイン サービス）をサポートしていないので、WDS デバイスとは通信できません。ただし、アクセス ポイントがコントローラに接続すると、コントローラが WDS に相当する機能を果たします。
• CAPWAP はレイヤ 2 をサポートしていません。アクセス ポイントでは、レイヤ 3、DHCP、DNS、または IP サブネットのブロードキャストを使用して IP アドレスを取得し、コントローラを検出する必要があります。
• アクセス ポイントのコンソール ポートは、モニタリングおよびデバッグ用に有効になっています。アクセス ポイントがコントローラに接続すると、すべてのコンフィギュレーション コマンドが無効になります。
DHCP オプション 43 の使用方法
DHCP オプション 43 を使用すると、コントローラの IP アドレスのリストがアクセス ポイントに提供されるため、アクセス ポイントがコントローラを検出し、コントローラに接続できるようになります。詳細は、 「DHCP オプション 43 および DHCP オプション 60 の設定」 を参照してください。
アクセス ポイントの LED の確認

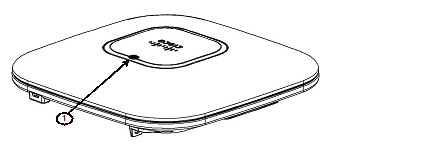

アクセス ポイントのステータス LED の位置を、 図 5 に示します。
（注） LED ステータスの色は、装置ごとに色の強さおよび色彩が若干異なります。これは、LED メーカーの仕様の正常な範囲内であり、障害ではありません。
アクセス ポイントのステータス LED はさまざまな状態を示します。 表 1 に詳細を示します。
アクセス ポイント接続プロセスのトラブルシューティング
アクセス ポイントは、多くの理由でコントローラに接続できない場合があります。たとえば、RADIUS 認証が保留中である、コントローラで自己署名証明書が無効である、アクセス ポイントとコントローラの規制ドメインが一致しない、などの理由があります。
コントローラ ソフトウェアの利用により、CAPWAP 関連のすべてのエラーを syslog サーバに送信するようにアクセス ポイントを設定できます。すべての CAPWAP エラー メッセージは syslog サーバ自体から表示できるので、コントローラでデバッグ コマンドを有効にする必要はありません。
アクセス ポイントからの CAPWAP 接続要求を受信するまで、コントローラではアクセス ポイントの状態は維持されません。したがって、特定のアクセス ポイントからの CAPWAP 検出要求が拒否された理由を判断することは難しい場合があります。コントローラで CAPWAP デバッグ コマンドを有効にせずにこのような接続問題のトラブルシューティングを行えるよう、コントローラでは検出メッセージを送信してきたすべてのアクセス ポイントの情報を収集し、正常に接続したアクセス ポイントの情報を維持します。
コントローラは、CAPWAP discovery request を送信してきた各アクセス ポイントについて、join 関連のすべての情報を収集します。収集は、アクセス ポイントから最初に受信した discovery メッセージから始まり、コントローラからアクセス ポイントに送信された最後の設定ペイロードで終わります。
デフォルトでは、次の条件のいずれかと一致している場合、1 つのアクセス ポイントからすべての syslog メッセージが IP アドレス 255.255.255.255 に送信されます。
• ソフトウェア リリース 5.2 以降を稼働するアクセス ポイントが、新たに配備されている。
• ソフトウェア リリース 5.2 以降を稼働する既存アクセス ポイントが、設定クリア後にリセットされている。
以上のいずれかの条件と一致しているのにアクセス ポイントがコントローラに join しない場合には、DHCP サーバを設定し、サーバ上のオプション 7 を使用して syslog サーバの IP アドレスをアクセス ポイントに戻すこともできます。それにより、アクセス ポイントではすべての syslog メッセージがこの IP アドレスへ送信されるようになります。
アクセス ポイントが最初にコントローラに接続される際に、コントローラはグローバルな syslog サーバの IP アドレス（デフォルトは 255.255.255.255）をアクセス ポイントに送信します。その後、IP アドレスが次のいずれかのシナリオで上書きされるまで、アクセス ポイントはすべての syslog メッセージをこの IP アドレスに送信します。
• アクセス ポイントは同じコントローラに接続されたままで、コントローラ上のグローバル syslog サーバの IP アドレスの設定が config ap syslog host global syslog_server_IP_address コマンドを使用して変更された。この場合、コントローラは新しいグローバル syslog サーバの IP アドレスをアクセス ポイントに送信します。
• アクセス ポイントは同じコントローラに接続されたままで、特定の syslog サーバの IP アドレスが config ap syslog host specific Cisco_AP syslog_server_IP_address コマンドを使用してコントローラ上のアクセス ポイントに対して設定された。この場合、コントローラは新しい特定の syslog サーバの IP アドレスをアクセス ポイントへ送信します。
• アクセス ポイントはコントローラから接続を切断されており、別のコントローラに接続されている。この場合、新しいコントローラはそのグローバル syslog サーバの IP アドレスをアクセス ポイントに送信します。
• 新しい syslog サーバの IP アドレスが既存の syslog サーバの IP アドレスを上書きするたびに、古いアドレスは固定記憶域から消去され、新しいアドレスがそこに保存される。アクセス ポイントはその syslog サーバの IP アドレスに接続できれば、すべての syslog メッセージを新しい IP アドレスに送信するようになります。
アクセス ポイントの syslog サーバを設定して、アクセス ポイントの接続情報をコントローラの CLI 以外では表示しないようにできます。
接続プロセスの詳細な説明は、次の URL の Cisco.com にあります。
http://www.Cisco.com/en/US/products/ps6366/products_tech_note09186a00808f8599.shtml

適合宣言および規制情報
ここでは、Cisco Aironet 1600 シリーズ アクセス ポイントの適合宣言および規制情報を提供します。次の URL で詳細情報を参照できます。
www.cisco.com/go/aironet/compliance
製造業者による連邦通信委員会への適合宣言
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
このデバイスは、Part 15 の規定に適合しており、 次の 2 つの条件に従って動作するものとします。
1. このデバイスによって、有害な干渉が発生することはない。
2. このデバイスは、予想外の動作を引き起こす可能性のある干渉も含め、すべての干渉を受け入れなければならない。
このデバイスは、5150 ～ 5250 MHz および 5470 ～ 5725 MHz の帯域で動作し、FCC ガイダンスにより屋内の使用に制限されています。
この装置はテスト済みであり、FCC ルール Part 15 に規定された仕様のクラス B デジタル装置の制限に準拠していることが確認済みです。これらの制限は、住宅地環境で装置を使用したときに、干渉を防止する適切な保護を規定しています。この装置は、無線周波エネルギーを生成、使用、または放射する可能性があり、指示に従って設置および使用しなかった場合、有害な干渉を発生させるおそれがあります。ただし、指示に従った場合でも、干渉が起きないことを保証するものではありません。装置がラジオまたはテレビ受信に干渉する場合には、次の方法で干渉が起きないようにしてください。干渉しているかどうかは、装置の電源のオン/オフによって判断できます。
• 販売業者またはラジオやテレビに詳しい技術者に連絡します。
VCCI に関する警告（日本）
|
|
|
|
|
Cisco Aironet アクセス ポイントの使用に関するガイドライン（日本の場合）
この項では、日本で Cisco Aironet アクセス ポイントを使用する際に、干渉を回避するためのガイドラインを示します。このガイドラインは、日本語と英語で提供されています。
English Translation
This equipment operates in the same frequency bandwidth as industrial, scientific, and medical devices such as microwave ovens and mobile object identification (RF-ID) systems (licensed premises radio stations and unlicensed specified low-power radio stations) used in factory production lines.
1. Before using this equipment, make sure that no premises radio stations or specified low-power radio stations of RF-ID are used in the vicinity.
2. If this equipment causes RF interference to a premises radio station of RF-ID, promptly change the frequency or stop using the device; contact the number below and ask for recommendations on avoiding radio interference, such as setting partitions.
3. If this equipment causes RF interference to a specified low-power radio station of RF-ID, contact the number below.
English Translation
When installing the product, please use the provided or designated connection cables/power cables/AC adaptors.Using any other cables/adaptors could cause a malfunction or a fire.Electrical Appliance and Material Safety Law prohibits the use of UL-certified cables (that have the "UL" shown on the code) for any other electrical devices than products designated by CISCO.The use of cables that are certified by Electrical Appliance and Material Safety Law (that have "PSE" shown on the code) is not limited to CISCO-designated products.
Canadian Compliance Statement
This Class B Digital apparatus meets all the requirements of the Canadian Interference-Causing Equipment Regulations.
Cet appareil numerique de la classe B respecte les exigences du Reglement sur le material broilleur du Canada.
This device complies with Class B Limits of Industry Canada. Operation is subject to the following two conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may cause undesired operation.
Cisco Aironet Access Points are certified to the requirements of RSS-210.The use of this device in a system operating either partially or completely outdoors may require the user to obtain a license for the system according to the Canadian regulations.For further information, contact your local Industry Canada office.
This device has been designed to operate with antennas having a maximum gain of 6 dBi.Antennas having a gain greater than 6 dBi are strictly prohibited for use with this device.The required antenna impedance is 50 ohms.
To reduce potential radio interference to other users, the antenna type and its gain should be so chosen that the equivalent isotropically radiated power (EIRP) is not more than that permitted for successful communication.
European Community, Switzerland, Norway, Iceland, and Liechtenstein
AIR-SAP1602I-E-K9
AIR-SAP1602E-E-K9
AIR-CAP1602I-E-K9
AIR-CAP1602E-E-K9
AIR-CLD1602I-E-K9
Declaration of Conformity with regard to the R&TTE Directive 1999/5/EC & Medical Directive 93/42/EEC
The following standards were applied:
EMC--EN 301.489-1 v1.8.1; EN 301.489-17 v2.1.1
Health & Safety--EN60950-1: 2005; EN 50385: 2002
Radio--EN 300 328 v 1.7.1; EN 301.893 v 1.5.1
The conformity assessment procedure referred to in Article 10.4 and Annex III of Directive 1999/5/EC has been followed.
This device also conforms to the EMC requirements of the Medical Devices Directive 93/42/EEC.
Note This equipment is intended to be used in all EU and EFTA countries.Outdoor use may be restricted to certain frequencies and/or may require a license for operation.For more details, contact Cisco Corporate Compliance.
For 1600 series access points, the following CE mark and Class-2 identifier are affixed to the equipment and its packaging:
RF 被曝の概要
シスコ製品は、無線周波数の人体暴露に関する次の国内および国際規格に準拠するように設計されています。
• 米国規格協会（ANSI）/ Institute of Electrical and Electronic Engineers / IEEE C 95.1（99）
• 保健省（カナダ）安全規定 6。3 kHz から 300 GHz の範囲での無線周波数フィールドへの人体暴露の制限
国内および国際的なさまざまな電磁場（EMF）規格に準拠するには、シスコが承認したアンテナとアクセサリのみを使用してシステムを操作する必要があります。
このデバイスの、電波への暴露の国際的ガイドラインへの準拠
1600 シリーズのデバイスには、無線トランスミッタとレシーバが含まれます。このデバイスは、国際的なガイドラインで推奨されている電波（無線周波数電磁場）への暴露制限を超えないように設計されています。ガイドラインは独立した科学的組織（ICNIRP）によって開発されており、年齢や健康状態に関係なくすべての人の安全性を確保するために、十分な安全マージンが含まれています。
このため、システムは、エンド ユーザが直接アンテナに触れずに操作できるように設計されています。ユーザまたはオペレータの全体的な暴露を減らすように設計されている規制のガイドラインに従って、指定されているユーザからの最低距離を確保できるようにアンテナを設置できる場所にシステムを配置することを推奨します。
世界保健機関は、現在の科学情報が無線デバイスの使用に特別な注意を要求していないことを示しています。世界保健機関の推奨によると、暴露をさらに低減することに関心がある場合は、アンテナをユーザから離れた方向に向けるか、推奨された距離よりも遠い場所にアンテナを配置することによって、簡単に低減できます。
このデバイスの、電波への暴露の FCC ガイドラインへの準拠
1600 シリーズのデバイスには、無線トランスミッタとレシーバが含まれます。このデバイスは、FCC Part 1.1310 の電波（無線周波数電磁場）への暴露の制限を超えないように設計されています。ガイドラインは、IEEE ANSI C 95.1（92）に基づいており、年齢や健康状態に関係なくすべての人の安全性を確保するために、十分な安全マージンが含まれています。
このため、システムは、エンド ユーザが直接アンテナに触れずに操作できるように設計されています。ユーザまたはオペレータの全体的な暴露を減らすように設計されている規制のガイドラインに従って、指定されているユーザからの最低距離を確保できるようにアンテナを設置できる場所にシステムを配置することを推奨します。
デバイスには、無線認証プロセスの一部としてテストが実施され、該当する規制への準拠が確認されています。
米国の食品医薬品局は、現在の科学情報が無線デバイスの使用に特別な注意を要求していないことを示しています。FCC の推奨によると、暴露をさらに低減することに関心がある場合は、アンテナをユーザから離れた方向に向けるか、推奨された距離よりも遠い場所にアンテナを配置するか、トランスミッタの出力を低下させることによって、簡単に低減できます。
このデバイスの、電波への暴露に対する Industry Canada のガイドラインへの準拠
1600 シリーズのデバイスには、無線トランスミッタとレシーバが含まれます。このデバイスは、カナダの保健安全規定コード 6 の電波（無線周波数電磁場）への暴露の制限を超えないように設計されています。ガイドラインには、年齢や健康状態に関係なくすべての人の安全性を確保するために、制限に十分な安全マージンが含まれています。
このため、システムは、エンド ユーザが直接アンテナに触れずに操作できるように設計されています。ユーザまたはオペレータの全体的な暴露を減らすように設計されている規制のガイドラインに従って、指定されているユーザからの最低距離を確保できるようにアンテナを設置できる場所にシステムを配置することを推奨します。
カナダの保健省は、現在の科学情報が無線デバイスの使用に特別な注意を要求していないことを示しています。推奨によると、暴露をさらに低減することに関心がある場合は、アンテナをユーザから離れた方向に向けるか、推奨された距離よりも遠い場所にアンテナを配置するか、トランスミッタの出力を低下させることによって、簡単に低減できます。
RF 被曝に関する追加情報
• シスコのスペクトラム拡散方式および RF の安全性に関するホワイト ペーパーを次の URL で参照できます。
http://www.cisco.com/warp/public/cc/pd/witc/ao340ap/prodlit/rfhr_wi.htm
• FCC 情報 56：無線周波数電磁場の生物学的影響および潜在的な危険に関する質問と回答
• FCC 情報 65：無線周波数電磁場に対する人体暴露の FCC ガイドラインとのコンプライアンスの評価
• FCC 情報 65C（01-01）：無線周波数電磁場に対する人体暴露の FCC ガイドラインとのコンプライアンスの評価：無線周波数放出に対する人体暴露の FCC 制限と、モバイルおよびポータブル デバイスのコンプライアンス評価に関する追加情報
• 非イオン化の放射線防護に関する世界保健機関の内部委員会の URL： www.who.int/emf
• 英国 National Radiological Protection Board の URL： www.nrpb.org.uk
• Cellular Telecommunications Association の URL： www.wow-com.com
• Mobile Manufacturers Forum の URL： www.mmfai.org
Administrative Rules for Cisco Aironet Access Points in Taiwan
This section provides administrative rules for operating Cisco Aironet access points in Taiwan.The rules for all access points are provided in both Chinese and English.
English Translation
Administrative Rules for Low-power Radio-Frequency Devices
For those low-power radio-frequency devices that have already received a type-approval, companies, business units or users should not change its frequencies, increase its power or change its original features and functions.
The operation of the low-power radio-frequency devices is subject to the conditions that no harmful interference is caused to aviation safety and authorized radio station; and if interference is caused, the user must stop operating the device immediately and can't re-operate it until the harmful interference is clear.
The authorized radio station means a radio-communication service operating in accordance with the Communication Act.
The operation of the low-power radio-frequency devices is subject to the interference caused by the operation of an authorized radio station, by another intentional or unintentional radiator, by industrial, scientific and medical (ISM) equipment, or by an incidental radiator.
English Translation
Low-power Radio-frequency Devices Technical Specifications
Operation of Cisco Aironet Access Points in Brazil
This section contains special information for operation of Cisco Aironet access points in Brazil.
Access Point Models
AIR-SAP1602I-E-K9
AIR-SAP1602E-E-K9
AIR-CAP1602I-E-K9
AIR-CAP1602E-E-K9
AIR-CLD1602I-E-K9
Portuguese Translation
Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.
English Translation
This equipment operates on a secondary basis and consequently must accept harmful interference, including interference from stations of the same kind.This equipment may not cause harmful interference to systems operating on a primary basis.
適合宣言
本製品に関するすべての適合宣言は、次の場所で確認できます。 http://www.ciscofax.com
DHCP オプション 43 および DHCP オプション 60 の設定
ここでは、Windows 2003 エンタープライズ DHCP サーバを Cisco Aironet lightweight アクセス ポイントと共に使用できるようにするための DHCP オプション 43 の設定例を示します。その他の DHCP サーバの実装に関する DHCP オプション 43 の設定については、製品マニュアルを参照してください。オプション 43 では、コントローラ管理インターフェイスの IP アドレスを使用する必要があります。
（注） DHCP オプション 43 では、1 つの DHCP プールを 1 種類のアクセス ポイントだけに割り当てることができます。アクセス ポイントの種類別に、異なる DHCP プールを設定する必要があります。
1600 シリーズ アクセス ポイントでは、DHCP オプション 43 に Type-Length-Value（TLV）形式を使用します。DHCP サーバは、アクセス ポイントの DHCP Vendor Class Identifier（VCI）文字列に基づいてオプションを返すようにプログラムする必要があります（DHCP オプション 60）。1600 シリーズ アクセス ポイントの VCI 文字列は、次のとおりです。
（注） アクセス ポイントが Ordering Tool で [Service Provider] オプション（AIR-OPT60-DHCP）を選択して注文された場合は、アクセス ポイントの VCI 文字列には ServiceProvider が含まれます。たとえば、このオプションの 1600 は、次の VCI 文字列を返します。
Cisco AP c1600-ServiceProvider
組み込みの Cisco IOS DHCP サーバに DHCP オプション 43 を設定する手順は、次のとおりです。
ステップ 1 Cisco IOS の CLI でコンフィギュレーション モードに切り替えます。
ステップ 2 デフォルトのルータやネーム サーバなどの必要なパラメータを指定して、DHCP プールを作成します。DHCP スコープの例を次に示します。
ステップ 3 次の構文に従って、オプション 60 の行を追加します。
ステップ 4 次の構文に従って、オプション 43 の行を追加します。
hex string には、次の TLV 値を組み合わせて指定します。
型は、常に f1（16 進数）です。長さは、コントローラの管理 IP アドレスの数に 4 を掛けた値です（16 進数）。値には、コントローラの IP アドレスを順番に指定します（16 進数）。
たとえば、管理インターフェイスの IP アドレス 10.126.126.2 および 10.127.127.2 を持ったコントローラが 2 つあるとします。型は、f1（16 進数）です。長さは、2 * 4 = 8 = 08（16 進数）です。IP アドレスは、0a7e7e02 および 0a7f7f02 に変換されます。文字列を組み合わせて、f1080a7e7e020a7f7f02 と指定します。DHCP スコープに追加される Cisco IOS のコマンドは、option 43 hex f1080a7e7e020a7f7f02 となります。
アクセス ポイントの仕様
表 2 には、1600 シリーズ アクセス ポイントの技術仕様が掲載されています。
