章のタイトル： サーバの保守
システムのメンテナンス
この章では、LED を使用してシステムの問題を診断する方法について説明します。また、ハードウェア コンポーネントの取り付けまたは交換方法について説明します。この章の内容は次のとおりです。
ステータス LED およびボタン
ここでは、LED とボタンの位置と意味について説明します。内容は次のとおりです。

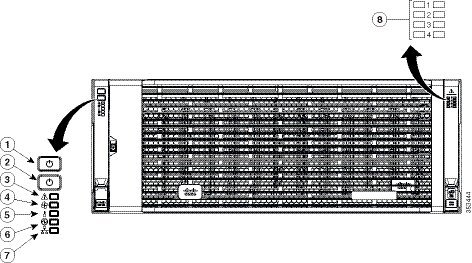

前面パネルの LED
図 3-1 は前面パネルの LED を示しています。表 3-1 には前面パネルの LED の状態が定義されています。
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
|
|
|
|
|---|---|---|
|
– |
||
障害の発生しているドライブの場所を特定するには、これらの LED を使用します。次に、システムのカバーを開き、ドライブ トレイの LED を見て、障害の発生しているドライブを正確に特定します。
例については、図 3-7 を参照してください。この例では、赤色 LED が、障害の発生しているドライブが内蔵ドライブのコンパートメントの右半分にあることを示しています。 |

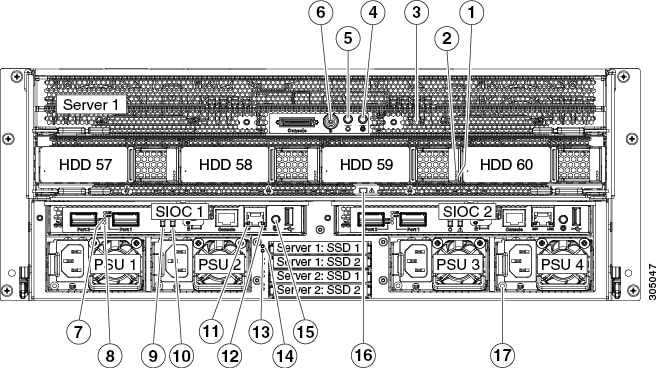

背面パネルの LED およびボタン
図 3-2 に、背面パネルの LED とボタンを示します。表 3-2 には背面パネルの LED の状態が定義されています。
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
||
|
|
|
ソリッド ステート ドライブ アクティビティ LED（各ドライブ ベイ） この LED がアクティブになってサポートされるのは、Windows オペレーティング システムが AHCI モードの SSD を制御している場合のみです。 |
|
|
|
|
||
|
|
|
||
|
|
|
|
|
|
|
|---|---|---|
|
|
||
|
||
| （SSD が搭載されていて、Windows オペレーティング システムによって AHCI モードで制御されている場合にのみアクティブになります）。 |
||
| （SSD が搭載されていて、Windows オペレーティング システムによって AHCI モードで制御されている場合にのみアクティブになります）。 |
||
この LED には、取り付けられているドライブのエラーやモジュールのエラーが示されます。LED の見方については、 表 3-3 を参照してください。 |
||
|
|
|
|
|
|
|---|---|---|---|---|
内部診断 LED
主要シャーシの診断 LED
システムの電源が入っているときに、主要シャーシのコンパートメント内の診断 LED を表示できます。これらの内部 LED の位置については、図 3-3 を参照してください。
|
|
|
||
|
|
|
|
|
|
|
|---|---|---|
サーバ ノードの診断 LED
システム コンポーネントの取り付けまたは交換の準備
ここでは、コンポーネントの取り付け準備について説明します。この項の内容は次のとおりです。
- 必要な工具
- システムのシャット ダウンおよび電源オフ
- サーバ ノードのシャットダウンおよび電源オフ
- 主要シャーシの上部カバーを開く
- サーバ ノード カバーの取り外し
- システム I/O コントローラのカバーの取り外し
必要な工具
システムのシャット ダウンおよび電源オフ
Cisco Integrated Management Controller（Cisco IMC）インターフェイスか、前面パネルのシステム電源ボタンのいずれかを使用して、グレースフル シャットダウンまたはシステム全体のハード シャットダウンを実行できます。
システム 電源 ボタンを使用するには、次の手順を実行します。
ステップ 1 システム電源ステータス LED の色を確認します（前面パネルの LEDを参照）。
ステップ 2 次のようにして、グレースフル シャットダウンまたはハード シャットダウンを実行します。
データの損失やオペレーティング システムへの損傷が発生しないようにするために、必ずオペレーティング システムのグレースフル シャットダウンを実行するようにしてください。
- グレースフル シャットダウン： 電源 ボタンを押して放します。サーバ ノード上のオペレーティング システムにより、両方のサーバ ノードのグレースフル シャットダウンが実行されます。
- 緊急シャットダウン： 電源 ボタンを 4 秒間押し続けて、両方のサーバ ノードの電源を強制的にオフにします。
システムから完全にすべての電源を取り外すには、すべての電源装置からすべての電源コードを外します。
ステップ 3 完全に AC 電源を切断してシステム シャーシの電源をオフにするには、システムの電源装置からすべての電源コードを抜きます。
サーバ ノードのシャットダウンおよび電源オフ
Cisco Integrated Management Controller（Cisco IMC）インターフェイスか、サーバ ノード前面にある電源ボタンのいずれかを使用して、グレースフル シャットダウンまたはサーバ ノードのハード シャットダウンを実行できます。
シャーシの電源ボタンを使用してシステム全体の電源を切ることで、両方のサーバ ノードの電源をオフにすることもできます（システムのシャット ダウンおよび電源オフを参照）。
サーバ ノード 電源 ボタンを使用してサーバ ノードのみをシャットダウンするには、次の手順に従います。
ステップ 1 サーバ ノード電源ステータス LED（背面パネルの LED およびボタンを参照）の色を確認します。
ステップ 2 次の手順でグレースフル シャットダウンまたはハード シャットダウンを実行します。
データの損失やオペレーティング システムへの損傷が発生しないようにするために、必ずオペレーティング システムのグレースフル シャットダウンを実行するようにしてください。
- グレースフル シャットダウン： 電源 ボタンを押して放します。サーバ ノード上のオペレーティング システムにより、サーバ ノードのグレースフル シャットダウンが実行されます。
- 緊急シャットダウン： 電源 ボタンを 4 秒間押し続けて、サーバ ノードの電源を強制的にオフにします。

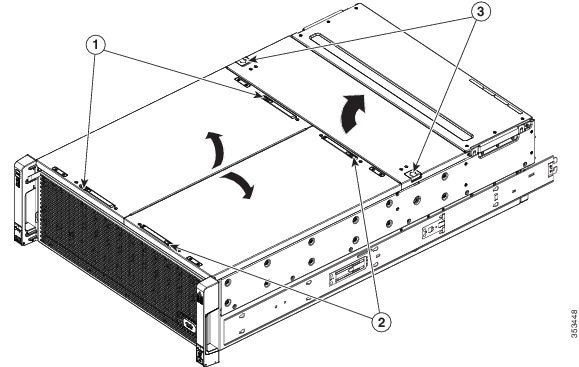

主要シャーシの上部カバーを開く
このシステムには、主要シャーシのヒンジ付き上部カバーが 3 つ付いています。これらのカバーを開くと、内蔵ドライブのコンパートメントおよびファン モジュール コンパートメントにアクセスできます。
（注） システムの内部ドライブと冷却ファンはホットスワップ可能であり、上部カバーを開くと取り付け/取り外しができます。システムをラックに収容して配線する場合には、電源ケーブルや他のケーブルの長さに十分な余裕（スラック）を持たせてください。そのようにしておくと、システムをスライド レール上で十分に引き出して、上部カバーを開くための空間を確保できます。
ステップ 1 左右の内蔵ドライブのコンパートメントのカバーを開き、ホットスワップ可能な内蔵ドライブにアクセスします。
a. 右側面または左側面のカバーの場合は、両方のラッチのラッチ リリース ボタンをシャーシの外縁に向けて引き出します。これにより、バネ式ラッチが現れます。
b. 両方のラッチを開いた状態で、ヒンジの付いたカバーを中心から外側に向けて回転させて開きます。
c. カバーを固定するには、カバーを閉じて平らにし、次に、両方のラッチをカチッと音がしてロックされるまで水平に押します。
ステップ 2 ファン コンパートメントのカバーを開き、ホットスワップ可能なファン モジュールにアクセスします。
b. 両方のラッチ ボタンを押しながら、中心から背面に向けてヒンジの付いたカバーを開きます。
c. カバーを固定するには、カバーを閉じて平らにしながら、両方のラッチ ボタンを押します。ラッチ ボタンを放します。
|
|
|
||
|
|
|
サーバ ノード カバーの取り外し

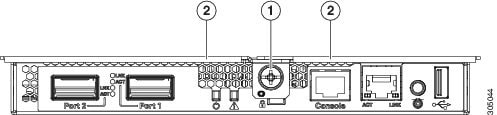

システム I/O コントローラのカバーの取り外し
（注） システムの背面から SIOC を取り外す場合に、システムをラックの外にスライドさせる必要はありません。
ステップ 1 交換する SIOC とペアになっているサーバ ノードの電源をオフにします（SIOC 1 はサーバ ノード 1 とペア、SIOC 2 はサーバ ノード 2 とペアになっています）。
a. SIOC の取り付けネジを 1 本緩め、次に 2 つのヒンジ付きレバーを開き、バックプレーン コネクタから SIOC を平らにして取り外します。
b. システムから SIOC を引き抜き、静電気対策を施した作業台の上に置きます。

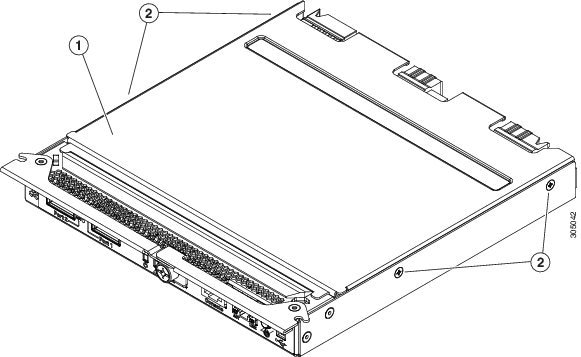

a. No.1 プラス ドライバを使用して、カバーを固定している 4 本のネジを外します。図 3-5を参照してください。
a. 内部ミッドプレーンに突き当たるまで、SIOC をベイに押し込みます。
b. SIOC の 2 つのレバーを閉じ、SIOC コネクタとミッドプレーンを十分にかみ合わせます。
ステップ 6 電源コードを交換し、次に前面のハンドルの電源ボタンを 4 秒間押したままにしてシステムの電源をオンにします。
|
|
|
システム コンポーネントの取り付けまたは交換
警告 ブランクの前面プレートおよびカバー パネルには、3 つの重要な機能があります。シャーシ内の危険な電圧および電流による感電を防ぐこと、他の装置への電磁干渉（EMI）の影響を防ぐこと、およびシャーシ内の冷気の流れを適切な状態に保つことです。システムは、必ずすべてのカード、前面プレート、前面カバー、および背面カバーを正しく取り付けた状態で運用してください。
ステートメント 1029
システム コンポーネントを扱う際は、静電気損傷を防ぐために、ESD ストラップを装着してください。
このシステムの重量は、コンポーネントをフル搭載した状態で約 86 kg（190 ポンド）です。システムを持ち上げるときは、2 人以上で行うことを推奨します。1 人で持ち上げようとすると、怪我や機器の損傷を招くおそれがあります。
ここでは、システム コンポーネントの取り付けおよび交換方法について説明します。この項の内容は次のとおりです。
– オプションのドライブ拡張モジュールのハード ドライブの交換
– 背面パネルのソリッド ステート ドライブ ベイにあるソリッド ステート ドライブの交換
- ファン モジュールの交換
- ドライブ拡張モジュールの交換
- システムの I/O コントローラの交換
- 電源モジュールの交換
- SIOC 内の RTC バッテリの交換
- サーバ ノードの交換
- サーバ ノード内の DIMM の交換
- サーバ ノード内の CPU およびヒートシンクの交換
- サーバ ノード内の RAID コントローラ カードの交換
- サーバ ノード内の RTC バッテリの交換
- サーバ ノード内の内部 USB ドライブの交換
- サーバ ノード内のトラステッド プラットフォーム モジュール（TPM）の取り付け
- サーバ ノード ボードのサービス ヘッダー
交換可能なコンポーネントの位置も参照してください。
ハード ドライブまたはソリッド ステート ドライブの交換
4K セクター フォーマット ドライブの考慮事項
- 4K セクター フォーマットドライブは、レガシー モードではなく、UEFI モードで起動する必要があります。BIOS セットアップ ユーティリティの UEFI モードでの起動の設定またはCisco IMC GUI の UEFI モードでの起動の設定を参照してください。
- 4K セクター フォーマットと 512 バイト セクター フォーマットのドライブを、同じ RAID ボリュームの一部として構成しないでください。
- 4K セクター ドライブでのサポート対象オペレーティング システムは次のとおりです。Windows の場合：Win2012 および Win2012R2。Linux の場合：RHEL 6.5、6.6、6.7、7.0、7.2、SLES 11 SP3、および SLES 12。
ESXi/VMware はサポートされません。
BIOS セットアップ ユーティリティの UEFI モードでの起動の設定
ステップ 1 Web ブラウザとシステムの管理 IP アドレスを使用して、Cisco IMC GUI 管理インターフェイスにログインします。
ステップ 2 [Compute] を選択し、それから [Server 1] を選択します。
ステップ 3 [Launch KVM] をクリックして、サーバ ノードの仮想 KVM ウィンドウを開きます。
ステップ 4 [Launch KVM] ダイアログで、[Server 1] を選択して、[Launch] をクリックします。
ステップ 5 サーバ ノード 1 をリブートします。KVM ウィンドウで F2 を押すようにとのプロンプトが出されるのを待ちます。
ステップ 6 ブート中にメッセージが表示されたら、F2 キーを押して BIOS Setup ユーティリティに切り替えます。
ステップ 7 [Boot Options] タブに移動します。
ステップ 8 [UEFI Boot Options] を [Enabled] に設定します。
ステップ 9 [Boot Option Priorities] で、OS インストール メディア（仮想 DVD など）を
[Boot Option #1] と設定します。
ステップ 11 [LOM and PCIe Slot Configuration] を選択します。
ステップ 12 [PCIe Slot ID: HBA Option ROM] を [UEFI Only] に設定します。
ステップ 13 F10 を押して変更内容を保存し、BIOS セットアップ ユーティリティを終了します。サーバをリブートできます。
ステップ 14 サーバが再起動し、OS がインストールされたら、次のようにしてインストールを確認します。
a. ブート中にメッセージが表示されたら、F2 キーを押して BIOS Setup ユーティリティに切り替えます。
c. [Boot Option Priorities] で、インストールした OS が [Boot Option #1] としてリストされていることを確認します。
Cisco IMC GUI の UEFI モードでの起動の設定
ステップ 1 Web ブラウザとシステムの管理 IP アドレスを使用して、Cisco IMC GUI 管理インターフェイスにログインします。
ステップ 2 [Compute] を選択し、それから [Server 1] を選択します。
ステップ 4 [BIOS Properties] で、[Configured Boot Order] を [UEFI] に設定します。
ステップ 5 [Save Changes] をクリックします。
ステップ 6 [Configure Boot Order] をクリックします。
ステップ 8 [Add Local HDD] をクリックします。
ステップ 9 [Add Local Disk] ダイアログで、4K セクター フォーマット ドライブの情報を入力します。名前を入力し、スロット M を指定します。
ステップ 10 [Save Changes] をクリックします。
ステップ 11 [Add Virtual Media] をクリックします。
ステップ 12 [Add Virtual Media] ダイアログで、OS インストール仮想メディアの名前を入力します。
ステップ 13 [Save Changes] をクリックします。
ステップ 15 [Launch KVM] をクリックして、サーバ ノードの仮想 KVM ウィンドウを開きます。
ステップ 16 [Launch KVM] ダイアログで、[Server 1] を選択して、[Launch] をクリックします。
ステップ 17 仮想メディアをアクティブにします。KVM ウィンドウの [Virtual Media] メニューをプルダウンし、[Activate Virtual Devices] を選択します。
ステップ 19 ブート中に F6 を押して、ブート デバイス メニューを開きます。
ステップ 20 [UEFI: Cisco vKVM-Mapped vDVD] を選択し、 Enter を押します。
OS がインストールされてシステムが再起動したら、その OS がブート オプションにリストされます。
内蔵ドライブのコンパートメントのハード ドライブの交換
内蔵ドライブの装着に関するガイドライン

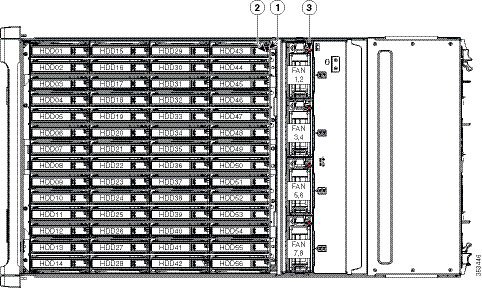

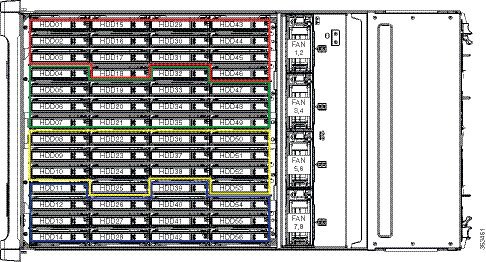

システムでは、主要シャーシ内に 56 の内蔵ドライブ ベイがあります。図 3-6 に、内蔵ドライブ ベイの番号を示します。内蔵ドライブを装着するときは、次のガイドラインに従ってください。
- 下位の番号から高位の番号の順に、ドライブ ベイを装着します。
- 図 3-6 に示す 4 種類の色分けされたボックスは、4 つの電源グループを表します。各グループにおいて、電力がドライブ ベイに分配されます。これは、電源レールの問題のトラブルシューティングに役立つ場合があります。
- システムの注文時に、ディスク マルチパックで構成できます。サポートされているマルチパックの構成は次のとおりです。ハードウェアの注文および構成についての情報は、『 Cisco UCS C3260 Rack Server Spec Sheet 』を参照してください。
– UCSC-C3X60-14HD4、UCSC-C3X60-28HD4、および UCSC-C3X60-42HD4 マルチパックは、UCSC-C3X60-SSD4 マルチパックと併せて選択できます。
– UCSC-C3X60-56HD4 マルチパックは、他のマルチパックと併せて選択することはできません。
– UCSC-C3X60-14HD6、UCSC-C3X60-28HD6、および UCSC-C3X60-42HD6 マルチパックは、UCSC-C3X60-SSD6 マルチパックと併せて選択できます。
– UCSC-C3X60-56HD6 マルチパックは、他のマルチパックと併せて選択することはできません。
– 4 TB SAS-2 6 Gbps 512n マルチパックと 6 TB SAS-3 12 Gbps 4Kn マルチパックを混在させることはできません。
故障している内蔵ドライブの特定
右前面のハンドルに内蔵ドライブ障害 LED があります（図 3-1 を参照）。これらの LED を使用して、障害の発生しているドライブの位置を特定します。
ステップ 1 右前面のハンドルにある内蔵ドライブ障害 LED を確認します。
- 2 列の LED は内蔵ドライブのコンパートメントの両半分に対応します（上部カバーの左右どちらかの下）。
- 4 列の LED は、ドライブ ベイ（各行の 14 ドライブ ベイ）の 4 つの水平行に対応します。
例については、図 3-7 を参照してください。この例では、3 列目のオレンジ色の LED が、障害の発生しているドライブが内蔵ドライブのコンパートメントの右半分にあることを示しています。
ステップ 2 右側面または左側面のカバーを開き、ドライブ トレイにある障害 LED を確認します。
オレンジに点灯した障害 LED は障害が発生したドライブを示します。
|
|
|
||
|
|
|
内蔵ドライブの交換
（注） SAS/SATA ドライブはホットスワップ可能で、システムの電源を落とさずに交換できます。
ステップ 1 上部カバーが開くように、システムをラックの前方に引き出します。
コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからシステムを取り出してください。
ステップ 2 障害の発生しているドライブを特定します（障害ドライブの拡張モジュール ドライブの特定 を参照）
ステップ 3 内蔵ドライブのコンパートメントのカバーを開きます。
a. ドライブ キャリアのリリース ボタンを押します。ドライブ レバーが現れます。
b. ドライブ レバーを 90 度の位置まで持ち上げて一杯に開き、ベイからドライブをまっすぐ持ち上げます。
スペア ドライブがキャリアにすでにインストールされているため、キャリアから古いドライブを取り外す必要はありません。
ステップ 5 次のようにして、新しいドライブを取り付けます。
（注） ドライブの装着に関するガイドラインを確認します（内蔵ドライブの装着に関するガイドライン を参照）。
a. 空のベイに新しいドライブを合わせます。コネクタがボード上のコネクタと合う方向にドライブを向けます。
b. ボードがコネクタに接触してドライブ レバーが閉じ始めるまで、ドライブを下げます。
c. カチッと音がしてロックされるまで、ドライブ レバーをまっすぐ押し下げます。
ステップ 6 シャーシ カバーを閉じ、システムをラック内に押し戻します。
|
|
|
||
|
|
|
オプションのドライブ拡張モジュールのハード ドライブの交換
ドライブ拡張モジュールのドライブ装着に関するガイドライン

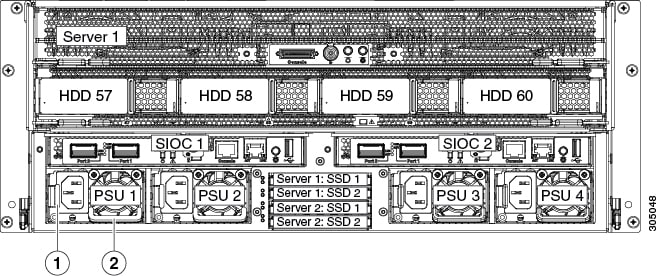

オプションのドライブ拡張モジュールは、最大 4 つの 3.5 インチ ドライブを収容できます。ドライブ番号を 図 3-9 に示します。これらのドライブを装着する場合は、次のガイドラインに従ってください。

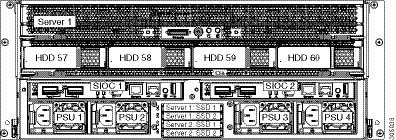

図 3-9 ドライブ拡張モジュールおよびソリッド ステート ドライブの番号
障害ドライブの拡張モジュール ドライブの特定
ドライブ拡張モジュールのドライブの交換
（注） SAS/SATA ドライブはホットスワップ可能で、システムの電源を落とさずに交換できます。
ステップ 1 障害の発生しているドライブを、障害ドライブの拡張モジュール ドライブの特定 に示すように特定します。
a. ドライブ キャリアのリリース ボタンを押します。ドライブ レバーが現れます。
b. ドライブ レバーを一杯に開く位置まで持ち上げ、ベイからドライブをまっすぐ持ち上げます。
スペア ドライブがキャリアにすでにインストールされているため、キャリアから古いドライブを取り外す必要はありません。
ステップ 3 次のようにして、新しいドライブを取り付けます。
（注） ドライブの装着に関するガイドラインを確認します（ドライブ拡張モジュールのドライブ装着に関するガイドライン を参照）。
a. 新しいドライブを空のベイに合わせ、ボードがコネクタに接触してドライブ レバーが閉じ始めるまで、ドライブを押し込みます。
b. カチッと音がしてロックされるまで、ドライブ レバーをまっすぐ押し下げます。
図 3-10 ドライブ拡張モジュールのドライブ キャリアの機能
|
|
|
||
|
|
|
背面パネルのソリッド ステート ドライブ ベイにあるソリッド ステート ドライブの交換
- ソリッド ステート ドライブの装着に関するガイドライン
- ソリッド ステート ドライブの交換
- BIOS での背面パネル SSD 用 SATA モードの選択
- LSI 組み込み MegaRAID Configuration Utility の起動
（注） SSD の各ペア（上部の 2 つのベイまたは下部の 2 つのベイ）がサーバの組み込みソフトウェア RAID コントローラで管理される場合、または Windows または Linux オペレーティング システムによって高度なホスト コントローラ インターフェイス（AHCI）モードで管理される場合は、その SSD ペアを RAID 1 構成でミラー化できます。BIOS での背面パネル SSD 用 SATA モードの選択で説明されているように、SATA モードは、サーバ ノード/SSD ペアごとに BIOS で選択する必要があります。
ソリッド ステート ドライブの装着に関するガイドライン
背面パネルのソリッド ステート ドライブ用にサポートされているベイが 4 つあります。ドライブ番号を 図 3-9 に示します。これらのドライブを装着する場合は、次のガイドラインに従ってください。
- サーバ 1 の SSD1 と SSD2 は、組み込み SATA RAID モード、またはサーバ ノード 1 上の Windows または Linux オペレーティング システムから高度なホスト コントローラ インターフェイス（AHCI）モードで管理されます。サーバ ノード 1 は、ミラー化された RAID 構成のサーバ 1 SSD1 + SSD2 を管理できます。
- サーバ 2 の SSD1 と SSD2 には、サーバ ノード 2 が存在している必要があります。サーバ 2 の SSD1 と SSD2 は、組み込み SATA RAID モード、または サーバ ノード 2 上の Windows または Linux オペレーティング システムから AHCI モードで管理されます。サーバ ノード 2 は、ミラー化された RAID 構成のサーバ 2 SSD1 + SSD2 を管理できます。
- 下位の番号のベイから高位の番号のベイの順に、ドライブを装着します。
- 下部の 2 つの SSD が存在しない場合は、下部の 2 つの SSD ベイでブランク パネルを使用して、適切なエアーフローを確保してください（図 3-11を参照）。

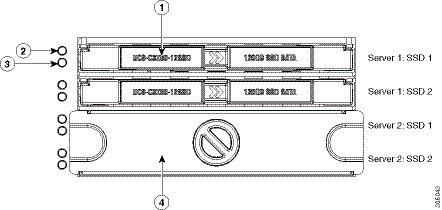

障害の発生しているソリッド ステート ドライブの特定
各ソリッド ステート ドライブ ベイには障害 LED が搭載されており、オレンジに点灯して障害の発生しているドライブを示します（背面パネルの LED およびボタン を参照）。
（注） この時点で SSD LED がアクティブになるのは、これらのドライブを Windows オペレーティング システムで制御している場合のみです。
ソリッド ステート ドライブの交換
（注） ソリッド ステート ドライブはホットスワップ可能で、システムの電源を落とさずに交換できます。
ステップ 1 障害の発生しているソリッド ステート ドライブを取り外します。
a. リリース ラッチをつかんで、中央方向に向けてつまみます。
b. ベイからソリッド ステート ドライブをベイからまっすぐ引き出します。
ステップ 2 新しいソリッド ステート ドライブを取り付けます。
（注） ドライブの装着に関するガイドラインを確認します（ソリッド ステート ドライブの装着に関するガイドライン を参照）。
a. 新しいドライブを（ラベルが上を向くようにして）空のベイに合わせ、ボード コネクタに接触するまで、ドライブを押し込みます。
b. リリース ラッチをつかんで、中央方向に向けてつまみながら、ドライブをベイ内に完全に押し込みます。その後で、リリース ラッチを放します。
|
|
|
||
|
|
|
ステップ 3 BIOS での背面パネル SSD 用 SATA モードの選択に進みます。
BIOS での背面パネル SSD 用 SATA モードの選択
背面パネル SSD を制御するデフォルトの SATA モードは、AHCI モードです。SSD ペアを AHCI モードで制御する場合、他に追加で必要となる手順はありません。組み込み RAID を使用する場合は、この手順で SATA モードに RAID モード を選択します。
（注） SATA モードは、サーバ ノード/SSD ペアごとに選択する必要があります。サーバ 1 の SSD1 と SSD2 を管理するには サーバ ノード 1 で SATA モードを有効にし、サーバ 2 の SSD1 と SSD2 を管理するにはサーバ ノード 2 で SATA モードを有効にする必要があります。
ステップ 1 構成対象の SSD を制御するサーバ ノードを起動し、そのサーバ ノードの BIOS セットアップ ユーティリティの起動を促すメッセージが表示されたら、F2 を押します。
サーバ ノード 1 は上部の 2 つのベイを制御し、サーバ ノード 2 は下部の 2 つのベイを制御します。
ステップ 2 ユーティリティで [Advanced] タブを選択し、[SATA Configuration] を選択します。
ステップ 3 [SATA Mode] を次のいずれかに設定します。
- [Disabled]：組み込み RAID コントローラはディセーブルになります。
- [AHCI Mode]（デフォルト）：高度なホスト コントローラ インターフェイス。使用しているオペレーティング システムのストレージ管理機能を使用して SSD ペアを管理できます。
- [RAID Mode]：サーバの組み込み SATA RAID コントローラを使用して SSD ペアを管理できます。
（注） 現時点では、RAID コントローラの UEFI インターフェイスはサポートされていません。独立したユーティリティを使用して SSD ペアを構成してください。LSI 組み込み MegaRAID Configuration Utility の起動を参照してください。
ステップ 4 F10 を押して変更内容を保存し、ユーティリティを終了します。
LSI 組み込み MegaRAID Configuration Utility の起動
ステップ 1 サーバをリブートし、Ctrl+M を押すように求めるプロンプトが表示されるのを待ちます。
ステップ 2 プロンプトが表示されたら、 Ctrl+M を押してユーティリティを起動します。
ファン モジュールの交換
各ファン モジュールには 2 つのファンが内蔵されています。ファン番号については、図 3-12 を参照してください。
ファン モジュールはホットスワップが可能なため、ファン モジュールの交換時にシステムのシャットダウンまたは電源オフを行う必要はありません。ファン モジュールを取り外した状態で 1 分以上システムを稼働させないでください。
ヒント 各ファン モジュールには、ファン モジュールに障害が発生するとオレンジ色に点灯する障害 LED があります。
ステップ 1 ファン コンパートメント カバーが開くように、システムをラックの前方に引き出します。
コンポーネントへの接触や確認作業を安全に行えない場合は、ラックからシステムを取り出してください。
ステップ 2 ファン コンパートメントのカバーを開きます（主要シャーシの上部カバーを開く を参照）。
a. ファンの上部にある 2 つのラッチをつかみ、中央方向につまみます。
ステップ 4 次のようにして、新しいファン モジュールを取り付けます。
（注） エアー フローの方向を示すファン モジュールの矢印は、システムの背面を向く必要があります。
a. ファン モジュール下部のコネクタがシャーシ フロアのソケットに合うように、ファン モジュールの位置をベイに合わせます。
b. ソケットに接触するまでファン モジュールを下げ、ラッチがロックされるまでしっかりと押し下げます。
ステップ 5 ファン コンパートメントのカバーを閉じ、システムをラック内に押し戻します。
|
|
|
||
|
|
|
ドライブ拡張モジュールの交換
システムは、1 つのオプション ドライブ拡張モジュールをサポートできます。
ヒント モジュールには、障害がいつ発生したかを示す障害 LED が 1 つ搭載されています（図 3-13 を参照）。
|
|
|
（注） ドライブ拡張モジュールはホットスワップ可能です。つまり、システムの電源を落とさずに取り外すことができます。
ドライブ拡張モジュールにはシステムの背面からアクセスするため、ラックからシステムを引き出す必要はありません。
ステップ 1 システムからドライブ拡張モジュールを取り外します。
a. 2 つのモジュール イジェクト レバーをつかんでラッチをつまみ、レバーを放します（図 3-13 を参照）。
b. 両方のレバーを同時に外側へ回し、ミッドプレーンのコネクタからモジュールを平らにして取り外します。
ステップ 2 古いモジュールからすべてのドライブを取り外し、新しいドライブ拡張モジュールに移動します。古いモジュールと同じ位置に各ドライブを取り付けます。
a. 2 つのイジェクト レバーを開き、新しいモジュールを空のベイの位置に合わせます。
b. ミッドプレーン コネクタとかみ合う位置まで、モジュールをベイに押し込みます。
c. 両方のイジェクト レバーが平らになり、ラッチがモジュールの背面にロックされるまで、両方のイジェクト レバーを中央に向けて回転させます。
システムの I/O コントローラの交換
システムには、システムの I/O コントローラ（SIOC）を 2 つまで搭載できます。システムで 1 台のサーバ ノードと 1 つの SIOC だけを使用している場合は、SIOC を SIOC スロット 1（左側のスロット。図 1-2を参照）に設置する必要があります。
管理アーキテクチャと、各 SIOC 内にあるシャーシ管理コントローラ（CMC）については、管理アーキテクチャを参照してください。
交換手順は、システムで使用している SIOC が 1 つであるか 2 つであるかによって異なります。
（注） あるシャーシから別のシャーシに Cisco C3260 SIOC を移動すると、SIOC の CMC 構成は異種のものとして扱われ、自動的に削除されます。CMC はアクティブな CMC 構成と同期されます。
（注） Cisco C3160 システムの SIOC を Cisco C3260 システムに取り付けることはできません。
|
|
|
単一 SIOC システムの SIOC 交換
システムの背面から SIOC を取り外す場合に、システムをラックの外にスライドさせる必要はありません。SIOC はシャーシの電源を切らずに交換することができます。
ステップ 1 SIOC 1 から CMC 構成をエクスポートします。
ステップ 2 SIOC 1 からアダプタ構成をエクスポートします。
ステップ 3 サーバ ノード 1 の電源をオフにします。サーバ ノードのシャットダウンおよび電源オフを参照してください。
a. SIOC の取り付けネジを 1 本緩め、次に 2 つのヒンジ付きイジェクト レバーを開き、ミッドプレーン コネクタから SIOC を平らにして取り外します。
（注） SIOC を 1 つだけお持ちの場合は、SIOC ベイ 1 に取り付ける必要があります（図 1-2 を参照）。
a. 内部バックプレーンに突き当たるまで、SIOC をベイに押し込みます。
b. SIOC の 2 つのイジェクト レバーを閉じ、SIOC コネクタとミッドプレーン コネクタを十分にかみ合わせます。
ステップ 6 新しい SIOC 内の CMC の起動が完了するまで待ちます。
ステップ 7 前にエクスポートした CMC 構成を、新しい SIOC の CMC にインポートします。
ステップ 8 前にエクスポートしたアダプタ構成を、新しい SIOC の CMC にインポートします。
（注） Cisco Card NIC モードを使用している場合、このモードでは SIOC のアップリンク インターフェイスを使用してシステムを管理するため、ネットワーク環境と一致するように、アップリンクのポート速度を 4x10 Gbps または 40 Gbps のいずれかに設定しなければならない場合があります。SIOC SFP+ ポート速度の設定を参照してください。
デュアル SIOC システムの SIOC の交換
システムの背面から SIOC を取り外す場合に、システムをラックの外にスライドさせる必要はありません。SIOC はシャーシの電源を切らずに交換することができます。
ステップ 1 SIOC 内の CMC を、スタンバイ CMC として交換できるように設定します（まだこのように設定されていない場合）。
ステップ 2 SIOC 1 からアダプタ構成をエクスポートします。
ステップ 3 交換する SIOC とペアになっているサーバ ノードの電源をオフにします（SIOC 1 はサーバ ノード 1 とペア、SIOC 2 はサーバ ノード2 とペアになっています）。サーバ ノードのシャットダウンおよび電源オフを参照してください。
a. SIOC の取り付けネジを 1 本緩め、次に 2 つのヒンジ付きイジェクト レバーを開き、ミッドプレーン コネクタから SIOC を平らにして取り外します。
（注） SIOC を 1 つだけお持ちの場合は、SIOC ベイ 1 に取り付ける必要があります（図 1-2 を参照）。
a. 内部バックプレーンに突き当たるまで、SIOC をベイに押し込みます。
b. SIOC の 2 つのイジェクト レバーを閉じ、SIOC コネクタとミッドプレーン コネクタを十分にかみ合わせます。
ステップ 6 新しい SIOC 内の CMC の起動が完了するまで待ちます。
ステップ 7 前に電源をオフにしたサーバ ノードの電源をオンにします。
アクティブ CMC の構成は、新しく設置した SIOC 内のスタンバイ CMC と自動的に同期されます。
（注） Cisco Card NIC モードを使用している場合、このモードでは SIOC のアップリンク インターフェイスを使用してシステムを管理するため、ネットワーク環境と一致するように、アップリンクのポート速度を 4x10 Gbps または 40 Gbps のいずれかに設定しなければならない場合があります。SIOC SFP+ ポート速度の設定を参照してください。
ステップ 8 前にエクスポートしたアダプタ構成を、新しい SIOC の CMC にインポートします。
SIOC SFP+ ポート速度の設定
ステップ 1 任意：SIOC SFP+ ポートのポート速度を設定します。
a. キーボードとコンソールをシステムに接続するか、リモートからログインして仮想 KVM ウィンドウを表示します。
b. システムをリブートし、Cisco IMC 設定ユーティリティの起動を促すメッセージが表示されたら F8 を押します。
c. 最初のユーティリティ画面が表示されたら、 F1 を 2 回押して 3 番目のユーティリティ画面に進みます。この画面に、アダプタ ポート速度の設定が表示されます。
d. 目的のポート速度を設定します。[Adapter-1] は SIOC 1 を意味し、[Adapter-2] は SIOC 2 を意味します（存在する場合）。
e. F10 を押して変更内容を保存し、ユーティリティを終了します。
電源モジュールの交換
システムには、2 台または 4 台の電源装置を搭載することができます。4 台の電源装置を設置している場合、それらの電源装置は 2+2 冗長です。電力仕様も参照してください。
電源装置の交換または取り付けを行うには、次の手順に従います。
（注） システムに電源装置の冗長性を指定している（電源装置が 4 つある）場合は、2+2 冗長であるため、最大 2 台の電源装置の交換時にシステムの電源をオフにする必要はありません。
ステップ 1 交換する電源装置を取り外すか、空のベイからブランク パネルを取り外します（図 3-15 を参照）。
– システムに電源装置が 2 台しかない場合は、“システムのシャット ダウンおよび電源オフ” sectionの説明に従ってシステムをシャットダウンし、電源をオフにします。
– システムに 4 台の電源装置が搭載されている場合、システムの電源を切る必要はありません。
c. 電源装置のハンドルをつかみながら、リリース レバーをハンドルのほうにひねります。
ステップ 2 次のようにして、新しい電源装置を取り付けます。
a. 電源装置のハンドルをつかみ、空のベイに新しい電源装置を挿入します。
b. リリース レバーがロックされるまで、電源装置をベイに押し込みます。
d. システムの電源を切った場合は、システムの電源ボタンを 4 秒間押したままにして、主電源モードに戻します。
|
|
|
SIOC 内の RTC バッテリの交換
リアルタイム クロック（RTC）バッテリは、SIOC が電源から外されても設定を維持します。SIOC 内のバッテリのタイプは CR1632 です。シスコでは、ほとんどの電器店から購入できる、業界標準の CR1632 バッテリをサポートしています。
（注） RTC バッテリが取り外されるか、または完全に電力を失うと、SIOC の CMC に保存された設定は完全に失われます。新しいバッテリを取り付けてから、CMC 設定を再設定する必要があります。
ステップ 1 取り外す SIOC とペアになっているサーバ ノードの電源をオフにします（SIOC 1 はサーバ ノード 1 とペア、SIOC 2 はサーバ ノード 2 とペアになっています）。サーバ ノードのシャットダウンおよび電源オフを参照してください。
a. SIOC の取り付けネジを 1 本緩め、次に 2 つのヒンジ付きイジェクト レバーを開き、ミッドプレーン コネクタから SIOC を平らにして取り外します。
ステップ 3 システム I/O コントローラのカバーの取り外しの説明に従って、SIOC カバーを取り外します。
ステップ 4 バッテリをてこの原理でそっと外し、SIOC ボードのソケットから持ち上げます。
ステップ 5 新しいバッテリをソケットに挿入し、水平になるまで押します。
（注） SIOC を 1 つだけお持ちの場合は、SIOC ベイ 1 に取り付ける必要があります（図 1-2 を参照）。
a. 内部ミッドプレーンに突き当たるまで、SIOC をベイに押し込みます。
b. SIOC の 2 つのレバーを閉じ、SIOC コネクタとバックプレーンを十分にかみ合わせます。
ステップ 8 前に電源をオフにしたサーバ ノードの電源をオンにします。
ステップ 9 この SIOC の CMC の設定を再設定します。
|
|
|
サーバ ノードの交換
このシステムでは 1 台または 2 台のサーバ ノードをサポートできます。
- 2.0(13) より前の Cisco IMC リリース：C3260 システムにサーバ ノードが 1 つしかない場合は、ベイ 1 にインストールする必要があります。
- Cisco IMC リリース 2.0(13) 以降：C3260 システムにサーバ ノードが 1 つしかない場合は、いずれかのサーバ ベイに取り付けることができます。
サーバ ノードの交換方法（設定のエクスポートとインポートを含む）については、ご使用のサーバ ノードのサービス ノートを参照してください。
サーバ ノード内の DIMM の交換
サーバ ノード内の CPU およびヒートシンクの交換
サーバ ノード内の RAID コントローラ カードの交換
サーバ ノード内のストレージ コントローラ カードの交換手順については、ご使用のサーバ ノードのサービス ノートを参照してください。
サーバ ノード内の RTC バッテリの交換
サーバ ノード内の内部 USB ドライブの交換
サーバ ノード内の内部 USB ドライブの交換手順、および USB ポートをイネーブルまたはディセーブルにする手順については、ご使用のサーバ ノードのサービス ノートを参照してください。
サーバ ノード内のトラステッド プラットフォーム モジュール（TPM）の取り付け
サーバ ノード内に TPM を取り付けてイネーブルにする手順については、ご使用のサーバ ノードのサービス ノートを参照してください。
サーバ ノード ボードのサービス ヘッダー
サーバ ノード ボード上でのサービス ヘッダーの使用方法については、ご使用のサーバ ノードのサービス ノートを参照してください。
フィードバック
