Cisco UCS Manager XML API プログラマ ガイド リ リース 1.x

XML スキーマ

スキーマとは、XML 環境でデータを記述し、検証する方法です。スキーマは情報の構造を説明するためのモデルになります。UCS 用の XML スキーマは、API によって利用および配布できるようになっています。

XML API のマニュアル

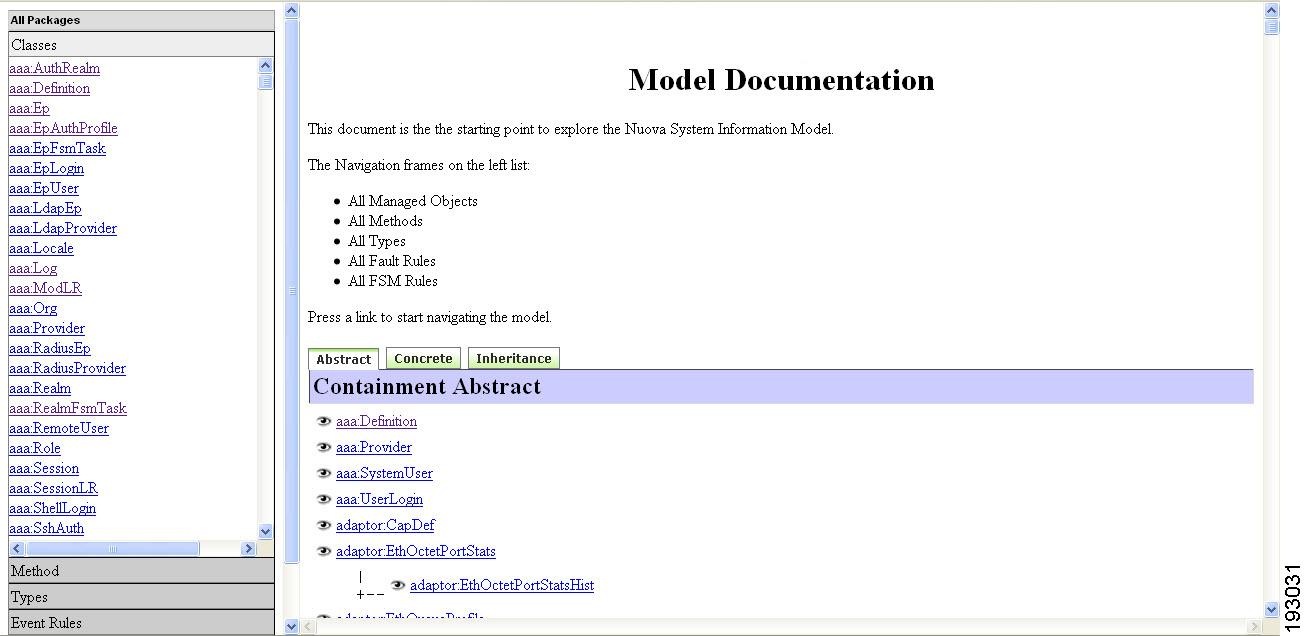

このマニュアルに掲載されている例の中には一部が省略されているものがあります。UCS の XML API の全体は、API のパッケージに含まれている、『Model Documentation』（HTML）に記載されています。このマニュアルをお読みになる際には、この API の『Model Documentation』の詳細な記述も併せて参照することを推奨します。

UCS インターフェイス

UCS には複数のインターフェイスがあります。これらの中には、Cisco UCS 6120XP ファブリック インターコネクトで終端するものと、Cisco 5108 シャーシで終端するものがあります。次の表を参照してください。

他のインターフェイスと同様に、この XML API はサーバのバーチャル IP アドレスや、組み込まれた Unified Computing System Manager（UCSM）と結び付いています。このマネージャは 1 台または複数のスイッチ上に存在します。UCS へのすべての要求は、アクティブな UCSM で非同期に処理され、完結します。UCSM は、状態の更新など、すべてのエンド ノード通信を担当します。

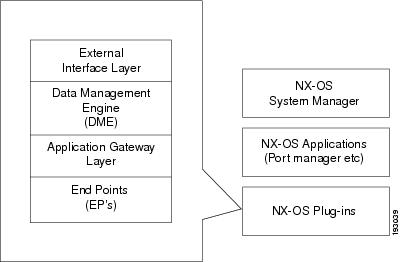

図 1-1 UCSM はプラグインであり、NX-OS 内に存在

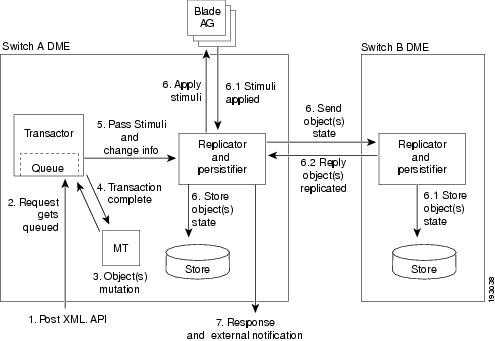

UCSM コンポーネントについての高度な概要

UCSM ではモデル駆動型アーキテクチャを使用しています。このアーキテクチャでは、変更は管理対象オブジェクトの形式の論理構造に適用されます。MO では、要求されたエンドポイントの状態を実現するために、エンドポイントをどのように設定するべきかを決定します。変更はすべて非同期に適用されます。

認定者名

認定者名（dn）では、明確にターゲット オブジェクトを識別することができます。認定者名（dn）の形式は次のとおりです。

<...dn = "sys/chassis-5/blade-2/adaptor-1" />

dn は、オブジェクト ツリーの最上位からそのオブジェクトへと続く完全修飾パスを表します。DN は API 呼び出しによって影響を受ける管理対象オブジェクトを正確に表します。これはファイル システムに似ています。ファイル システムでは /etc/hosts などのフル パスを使用して 1 つのファイルを表します。

相対名

相対名（rn）は、所定の状況の中でオブジェクトを一意に識別します。dn は rn の並びによって構成されていることに注意してください。次に例を示します。

「sys/chassis-1/blade-1/adaptor-1/host-eth-2」という状況は、次の表現として考えることができます。

dn = <root object>/{rn}/{rn}/{rn}/{rn}/{rn}

また次の rn も、この状況でオブジェクトを特定するのに使用できます（たとえば、「adaptor-1」など）。

<... rn ="../" />

ファイル システム コマンドの「../」に似ています。これを使用して現在のディレクトリを変更することができます。

cd /etc/sysconfig

cat ../hosts

寛容モード

UCS の XML API は、「寛容モード」で動作します。これは、指定されていない属性に対して（可能であれば）DME のデフォルト値が使用され、DME が受信した不正な値は無視されるというモードです。さらに、複数の管理対象オブジェクト（仮想 NIC など）を設定する場合、いずれかの管理対象オブジェクトを設定できないときには、API が動作を中止し、設定を前の状態に戻した後、API の処理を中止します。

認証メソッド

認証メソッドは、セッションの認証と維持に使用されます。UCS ではデフォルトで TCP 80（セキュアな接続には 443）を使用します。要求は TCP を使用すると想定されています。UCS では、他の API 呼び出しを許可する前に、認証が正しく実行されることが必要です。

（注） このマニュアルでは XML API に重点を置き、HTTP over TCP または HTTPS over TCP 接続がスクリプト言語またはプログラミング言語で処理されることを前提としています。

UCS に対して行われる XML API 要求は、cookie によって認証を受けます。有効な cookie を入手するためには、ユーザはログインして認証を受ける必要があります。これには、aaaLogin メソッドを使用します。セッションを正しく終了して、cookie を無効にするには、ログアウトを実行する必要があります。これには、aaaLogout メソッドを使用します。

接続が確立され、認証が正しく実行されると、応答で cookie が返されます。この cookie はデフォルトで 600 秒間（10 分間）有効であり、セッション期間中にリフレッシュして cookie が期限切れにならないようにする必要があります。cookie のリフレッシュの際には、デフォルトの間隔で新しい cookie を指定します。

この処理を説明するために、次の一般的な例では、標準的な Telnet クライアントを使用して UCS にログインし、認証を受けています。TCP セッションをポート 80 で確立した後、XML ドキュメントを作成して XML API メソッドの「aaaLogin」を呼び出します。このドキュメントには、キーボードを使用して HTTP メッセージに XML ドキュメントをカプセル化します。

#>telnet 10.10.10.10 80

要求のポスト：

POST http://myserver.cisco.com:80/nuova
Content-Type: application/x-www-form-urlencoded
<aaaLogin inName="bob" inPassword="abc123"
/>

応答：

<aaaLogin response="yes" outCookie="1217377205/85f7ff49-e4ec-42fc-9437-da77a1a2c4bf" outRefreshPeriod="600" outPriv="aaa,ext-lan-policy,ext-lan-qos,ext-san-policy,operations, pod-policy,pod-qos,read-only" outDomains="mgmt02-dummy" outChannel="noencssl" outEvtChannel="noencssl"> </aaaLogin>

上記の例では、次のことに注意してください。

1. 操作は HTTP の post メソッドによって行われる。

2. HTTP のエンベローブに XML の設定が含まれる。

3. URI/path は常に「/nuova」である。

4. UCSM は HTTP 要求と HTTPS 要求の両方に対応している。

ログインの例

UCS にログインするには、最初に TCP 接続を確立し、次に「aaaLogin」メソッドを呼び出して、「ユーザ名」と「パスワード」を指定します。

（注） aaaLogin のようなメソッドは、セキュアなサブネット上のセキュアなポート（443）でポストすることを推奨します。

クライアントのポスト：

<aaaLogin inName="bob" inPassword="abc123" />

応答：

<aaaLogin response="yes" outCookie="1217377205/85f7ff49-e4ec-42fc-9437-da77a1a2c4bf" outRefreshPeriod="600" outPriv="aaa,ext-lan-policy,ext-lan-qos,ext-san-policy,operations,pod-policy,pod-qos,read-only" outDomains="mgmt02-dummy" outChannel="noencssl" outEvtChannel="noencssl">
</aaaLogin>

クライアントのポスト メッセージは次のとおりです。

クライアントのポスト：

1. <aaaLogin

2. inName="bob"

3. inPassword="abc123"

4. />

API は明確に書式化された XML ドキュメントであり、この例にはルート エレメントの「aaaLogin」といくつかの属性だけが含まれており、子エレメントはありません。

1 行目の XML エレメントは「aaaLogin」であり、これは UCS にログインするために使用する API メソッドです。

2 行目の「inName」は属性名であり、属性値は「bob」です。

3 行目の「inPassword」は属性名であり、属性値は「abc123」です。

2 行目と 3 行目の属性はメソッドに対するパラメータであり、XML エレメントによって表され、cookie を評価します。

4 行目はルート エレメントの「aaaLogin」を閉じて XML ドキュメントを完了させるタグです。

上記の XML ドキュメントは、コンテンツをまったく含まない空のエレメントです。ほとんどの場合、エレメントはコンテンツを含みます。また、XML のバージョンと DOCTYPES が指定されておらず、使用する必要がないことに注意してください。

各 XML ドキュメントは UCS で実行する操作を表します。UCS が XML API ドキュメントを受信すると、要求を読み込み、そのメソッドと含まれている属性に基づいて処理を実行します。この場合は、UCS が「inName」と「inPassword」の属性値を使用してログイン要求を処理します。

XML ドキュメントを通じて UCS に対して API 呼び出しが行われると、UCS は XML ドキュメントの形式で応答メッセージを返します。この応答では、要求の処理の成否が示されています。UCS の応答メッセージは次のとおりです。

応答：

1. <aaaLogin

2. response="yes"

3. outCookie="1217377205/85f7ff49-e4ec-42fc-9437-da77a1a2c4bf"

4. outRefreshPeriod="600"

5. outPriv="aaa,ext-lan-policy,ext-lan-qos,ext-san-policy,operations,pod-policy,pod-qos,read-only"

6. outDomains="mgmt4711 "

7. outChannel="noencssl"

8. outEvtChannel="noencssl">

9. /aaaLogin>

ログインに失敗した場合には、次の応答が返されます。

応答：

1. <aaaLogin

2. cookie=""

3. response="yes"

4. errorCode="551"

5. invocationResult="unidentified-fail"

6. errorDescr="Authentication failed">

7. </aaaLogin>

この API 応答は完全な XML ドキュメントです。この例では、複数の属性を持つルート エレメント「aaaLogin」だけが含まれています。

1 行目は、エレメント「aaaLogin」が UCS へのログインするために使用する API メソッドであることを示しています。UCS は応答メッセージにメソッドからの結果を添えて送信します。

2 行目では、これが API 要求（1 行目の aaaLogin）の応答であることを示しています。

3 行目は属性「outCookie」であり、値は「1217377205/85f7ff49-e4ec-42fc-9437-da77a1a2c4bf」です。

この属性はセッションの cookie です。

4 行目は属性「outRefreshPeriod」であり、値は「600」です。これは推奨される cookie のリフレッシュ間隔（600 秒間 = 10 分間）です。実際の猶予期間はデフォルトで 2 時間です。

5 行目は属性「outPriv」の値であり、ユーザ アカウントに割り当てされている権限が含まれています。

6 行目は属性「outDomains」であり、値は「mgmt4711-dummy」です。これは UCS の一意の名前です。

7 行目は属性「outChannel」であり、値は「noencssl」です。これはこのセッションで ssl での暗号化を使用していないことを示しています。

8 行目は属性「outEvtChannel」であり、値は「noencssl」です。これはいずれのイベント サブスクリプションでも ssl での暗号化を使用しないことを示しています。

9 行目はルート エレメント「aaaLogin」を閉じるタグです。このタグは XML ドキュメントを完了させるものであり、API メソッドの末尾でもあります。

（注） 8 行目のイベント サブスクリプションについては、後述します（「イベント サブスクリプション メソッド」を参照してください）。

クエリー メソッド

XML API インターフェイスには、豊富なクエリー インターフェイスがあり、ユーザが現在の設定状態を問い合せるのに使用できます。クエリーの種類を 表 1-2 に示します。

クエリーを実行するとき、ほとんどのメソッドは「inHierarchical」引数を使用します。この値は true または false です（「yes」または「no」も機能します）。「inHierarchical」引数の例は次のとおりです。

< configResolveDn ... inHierarchical="false"></>

または

<configResolveDn ... inHierarchical="true"></>

inHierarchical 引数は、UCS にすべての子とその情報を返すかどうかも指示します。多くのクエリー メソッドで、「inRecursive」引数も使用できます。この引数は、この呼び出しを再帰的に実行するかどうか、つまり他のオブジェクトまたは親オブジェクトを参照するオブジェクトに従うかどうかを、システムに示します。

configResolveDn クエリーの例

次のクエリー メソッドの例では、管理対象オブジェクトをその dn で取得します。

この XML は dn によるクエリーを実行するために使用します。

クライアントのポスト：

<configResolveDn cookie="<real cookie>" dn="sys/chassis-1/blade-1" inHierarchical="false"></configResolveDn>

応答：

<configResolveDn dn="sys/chassis-1/blade-1" cookie="<real cookie>" response="yes"> <outConfig> <computeBlade adminPower="policy" adminState="in-service" assignedToDn="" association="none" availability="available" chassisId="1" checkPoint="discovered" connPath="A" connStatus="A" descr="" discovery="complete" dn="sys/chassis-1/blade-1" fltAggr="12884901888" fsmDescr="" fsmFlags="" fsmPrev="PollSmbiosSuccess" fsmProgr="100" fsmRmtInvErrCode="none" fsmRmtInvErrDescr="" fsmRmtInvRslt="" fsmStageDescr="" fsmStamp="2009-01-24T21:01:30" fsmStatus="nop" fsmTry="0" intId="65031" lc="discovered" managingInst="A" model="N20-B6620-1" name="" numOfAdaptors="1" numOfCores="8" numOfEthHostIfs="0" numOfFcHostIfs="0" numOfThreads="16" operPower="on" operQualifier="" operState="unassociated" operability="unknown" originalUuid="FFFFFFFF-FFFF-FFFF-FFFF-FFFFFFFFFFFF" presence="equipped" revision="0" serial="QCI12380009" slotId="1" totalMemory="12288" uuid="FFFFFFFF-FFFF-FFFF-FFFF-FFFFFFFFFFFF" vendor="Cisco Systems Inc"/> </outConfig> </configResolveDn>

この応答からは configResolveDn メソッドによってクエリーを実行した管理対象オブジェクト（blade-1）について、相当な量の情報が入手できることに注意してください。

クエリー フィルタ

UCS の XML API には一連のフィルタがあり、クエリー メソッドを強力かつ使いやすくしています。これらのフィルタは、クエリーの一部として渡すことができ、必要な結果セットを特定するのに使用します。フィルタは次のように分類できます。

• 「Simple フィルタ」

• 「Property フィルタ」

• 「Composite フィルタ」

• 「Modifier フィルタ」

Simple フィルタ

Simple フィルタには、「True フィルタ」と「False フィルタ」の 2 つがあります。これら 2 つのフィルタは、それぞれに true と false の単純な状態に対して反応します。

Property フィルタ

Property フィルタでは、オブジェクトのプロパティの値を「結果セット」に含まれる内容の基準として使用します。

Greater than or Equal to フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティが指定したプロパティ値よりも大きいか等しいオブジェクトに限定します。Greater than or Equal to フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。

Greater than フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティが指定したプロパティ値よりも大きいオブジェクトに限定します。Greater than フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。

Inequality フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティが指定したプロパティ値と等しくないオブジェクトに限定します。Inequality フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。

Less than フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティが指定したプロパティ値よりも小さいオブジェクトに限定します。Less than フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。

Less than or Equal to フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティが指定したプロパティ値よりも小さいか等しいオブジェクトに限定します。Less than or Equal to フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。

Equality フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティが指定したプロパティ値と等しいオブジェクトに限定します。Equality フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。

Wildcard フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティが指定したプロパティ値に一致するものに限定します。Wildcard フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するためのワイルドカード値が必要です。サポートされているワイルドカードには、「%」または「*」（あらゆる文字の並び）、「?」または「-」（任意の 1 文字）があります。

All Bits フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティ値に渡されたビット セットがすべて含まれるオブジェクトに限定します。これはビットマスク プロパティにだけ使用できます。All Bits フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。

Any Bits フィルタ

このフィルタは、結果セットの範囲を、特定のプロパティ値に渡されたビット セットの少なくとも 1 つが含まれるオブジェクトに限定します。これはビットマスク プロパティにだけ使用できます。Any Bits フィルタを作成するには、ターゲット オブジェクトまたはプロパティの classId および propertyId と、比較するための値が必要です。たとえば、このフィルタは、boot-order-pxe および mac-address-assignments の config-qualifier のいずれかを持つすべての論理サーバにクエリーを実行する場合に使用できます。

Composite フィルタ

Composite フィルタは、他のフィルタを 1 つ以上組み合わせたフィルタです。結果セットを得るための、より強力な該当基準を作成することができます。結果セットは、Composite フィルタの種類と、Composite フィルタから返される結果によって決まります。たとえば、Composite フィルタによって、含まれているフィルタの少なくとも 1 つに該当するオブジェクトだけに結果セットを制限することができます。

AND フィルタ

AND フィルタは、結果セットの内容を、Composite フィルタの個別のフィルタの基準を満たすオブジェクトだけに限定します。たとえば、Composite フィルタを使用して、totalMemory が 64MB より大きく、使用の可否が「operable」であるすべての計算ブレードを抽出することができます。この場合、この Composite フィルタには Greater than フィルタを 1 つと、Equality フィルタを 1 つ使用します。

OR フィルタ

OR フィルタは、結果セットの内容を、Composite フィルタの個別のフィルタの基準のうちの少なくとも 1 つを満たすオブジェクトだけに限定します。たとえば、Composite フィルタを使用して、「assignmentState」が「unassigned」、あるいはアソシエーション状態の値が「unassociated」である論理サーバすべてを抽出することができます。この場合はプロパティ値について 2 つの Equality フィルタを使用します。

XOR フィルタ

XOR フィルタは、結果セットの内容を、Composite フィルタの個別のフィルタの基準のうちの少なくとも 1 つを満たすものの、すべての基準は満たさないオブジェクトだけに限定します。

Between フィルタ

Between フィルタは、結果セットの内容を、Composite フィルタの個別のフィルタの基準のうち、少なくとも 1 つを満たすものの、すべての基準は満たさないオブジェクトだけに限定します。

Modifier フィルタ

Modifier フィルタは、含まれているフィルタの結果を変更します。現在サポートされている Modifier フィルタは 1 つだけです。

NOT フィルタ

このフィルタは、含まれているフィルタの結果を逆にします。含まれているフィルタに一致しないオブジェクトの抽出に使用できます。

フィルタの使用例

AND、OR、および NOT の組み合わせの例は次のとおりです。この例では、このクエリー メソッドを使用して、5 番を除くすべてのシャーシを対象として、スロット 1 またはスロット 8 にある「computeBlade」という種類のオブジェクトをすべて抽出しています。

<configResolveClass inHierarchical="false" cookie="<real cookie>" classId="computeBlade">

<inFilter>

<and>

<or>

<eq class="computeBlade" property="slotId" value="1"/>

<eq class="computeBlade" property="slotId" value="8"/>

</or>

<not>

<eq class="computeBlade" property="chassisId" value="5"/>

</not>

</and>

</inFilter>

</configResolveClass>

設定メソッド

前述したように、UCS のオブジェクト モデルはシステムの最上位にルートを持つ設定ツリーになっています。XML API インターフェイスには、管理対象オブジェクトの設定変更を行うメソッドがいくつか用意されています。変更は個々のオブジェクトに対してではなく、1 つまたは複数のサブツリーに対して行うことに注意してください。

表 1-3 には、さまざまな設定の種類を表しています。

設定の際、ほとんどのメソッドでは引数として「inHierarchical」を使用します。これには「true」または「false」（「yes」または「no」も同様に機能）の値を指定します。ただし、子オブジェクトはすべて XML ドキュメントに含まれており、DMEは「寛容モード」で動作しているため、これらの値は設定中には大きな意味は持ちません。

ConfConfigMos の例

ConfigConfMos（Configure Managed Objects）メソッドでは、1 つの API コールで複数のサブツリーに影響を与えることができます。「pair key=<dn>」は 1 つのサブツリーの位置を指し示しますが、「pair key」の定義を 2 つ使用することにより、1 つのツリー内の異なる 2 つの場所を指し示すことができます。次の例では、2 つの組織である「HR」と「Finance」が、1 つの呼び出しでどのように削除されるかを表しています。

クライアントのポスト：

<configConfMos cookie="<real cookie>" inHierarchical="false"> <inConfigs> <pair key="org-root/org-HR"> <orgOrg dn="org-root/org-HR" status="deleted"> </orgOrg> </pair> <pair key="org-root/org-Finance"> <orgOrg dn="org-root/org-Finance" status="deleted"> </orgOrg> </pair> </inConfigs> </configConfMos>

応答：

<configConfMos cookie="<real cookie>" response="yes"> <outConfigs> <pair key="org-root/org-HR"> <orgOrg dn="org-root/org-HR" fltAggr="0" level="1" name="HR" status="deleted"/> </pair> <pair key="org-root/org-Finance"> <orgOrg dn="org-root/org-Finance" fltAggr="0" level="1" name="Finance" status="deleted"/> </pair> </outConfigs> </configConfMos>

この応答の中で、dn="org-root/org-HR" と dn="org-root/org-Finance" の両方で「status」が「deleted」として返されていることに注意してください。

イベント サブスクリプション メソッド

ユーザによる処理の開始やシステムの処理によってオブジェクトに変化（変更、作成、削除）が生じたときには、必ずイベントが生成されます。

状態の変化に関する情報を入手するプログラムには、一般的な 2 つの方法があります。1 つは定期的にポーリングを行う方法で、もう 1 つはイベント サブスクリプションを行う方法です。ポーリングはネットワーク リソースの消費量が非常に高いため、最後の手段として使用することを推奨します。

これとは逆に、イベント サブスクリプションではクライアントが UCS からのイベント通知を受けるよう登録できます。サブスクライブされている場合、イベントが発生すると、UCS からプログラムに対してイベントとそのタイプが通知されます。また、UCS は差分（実際の変更）だけを送信し、影響を受けたオブジェクトの属性は送信しません。これはシステム内のすべてのオブジェクトの変化に対応しています。

「eventSubscribe」メソッドは、イベントの登録に使用します（次の例を参照）。

<eventSubscribe cookie="<real cookie>"></eventSubscribe>

イベント サブスクリプションを使用するには、TCP 上で HTTP セッションまたは HTTPS セッションを開き、このセッションを開いたままにします。UCS からはサブスクリプションの確認について応答はありませんが、新たなイベントが発生した時点で送信を開始します。

各イベントには一意の「イベント ID」が付けられています。これらのイベント　 ID はカウンタとして機能します。この UCS の場合、最後に発生したイベントは 174711 です。このイベント ID は、すべてのメソッドの応答に含まれます。イベントが発生するたびに、イベント ID のカウンタが増え、新しいイベントに新しいイベント ID が割り当てられます。この仕組みによって、サブスクライバはイベントの追跡を継続することができ、イベントの発生を見逃さないようになります。クライアントがイベントを見逃した場合には、「eventSendEvent」を使用して見逃したイベントを入手することができます。

UCS からサブスクライブ プロセスに対して送信される 3 つの異なるイベント（174712、174713、および 174714）の例は次のとおりです。3 つのイベントが 1 つの XML 構造にラップされていることに注意してください。

<methodVessel cookie="<real cookie>">

<inStimuli>

<configMoChangeEvent cookie="<real cookie>" inEid="174712">

<inConfig>

<callhomeEp

dn="call-home"

fsmPrev="configCallhomeSetLocal"

fsmStamp="2008-10-16T17:59:25"

fsmTry="11"

status="modified"

/>

</inConfig>

</configMoChangeEvent>

<configMoChangeEvent cookie="<real cookie>" inEid="174713">

<inConfig>

<mgmtIf

dn="sys/switch-A/mgmt/if-1"

fsmPrev="SwMgmtOobIfConfigSwitch"

fsmStamp="2008-10-16T17:59:25"

fsmTry="9"

status="modified"

/>

</inConfig>

</configMoChangeEvent>

<configMoChangeEvent cookie="<real cookie>" inEid="174714">

<inConfig>

<eventRecord

affected="sys/sysdebug/file-export"

cause="transition"

created="2008-10-16T17:59:25"

descr="[FSM:STAGE:RETRY:8]: configuring automatic core file export service on local"

dn="event-log/54344"

id="54344"

ind="state-transition"

severity="info"

status="created"

trig="special"

txId="24839"

user="internal"/>

</inConfig>

</configMoChangeEvent>

</inStimuli>

</methodVessel>

成功したものの空の結果

存在しないオブジェクトに対するクエリー要求は、API エンジンによって失敗とは扱われません。オブジェクトが存在しない場合には、エンジンから成功のメッセージが返されますが、XML ドキュメントによって空のデータ「<outConfig> </outConfig>」が返されて、要求されたオブジェクトが見つからなかったことが示されます。

存在しない blade-4711に対する「dn の指定による解決」の例は次のとおりです。

<configResolveDn dn="sys/chassis-1/blade-4711" cookie="<real cookie>" response="yes"> <outConfig> </outConfig> </configResolveDn>

失敗した要求

処理に失敗した要求の場合は、「errorCode」および「errorDescr」という XML 属性が含まれます。次に失敗した要求の例を示します。

<configConfMo dn="fabric/server" cookie="<real cookie>" response="yes" errorCode="103" invocationResult="unidentified-fail" errorDescr="can't create; object already exists."> <configConfMo>
