統合プラットフォーム コンフィギュレーション ガイド、Cisco IOS XE 3.3SE（Catalyst 3850 スイッチ）
- Updated:
- 2017年9月19日
章のタイトル： PIM の設定
- 機能情報の確認
- PIM 設定の前提条件
- PIM 設定の制約事項
- Auto-RP の制約事項
- Auto-RP および BSR の設定に関する制約事項
- PIM に関する情報
- PIM スタブ ルーティング
- IGMP ヘルパー
- Auto-RP
- PIMv2 ブートストラップ ルータ
- PIM ドメイン境界
- マルチキャスト転送および逆経路チェック
- PIM 共有ツリーおよびソース ツリー
- PIM ルーティングのデフォルト設定
PIM の設定
- 機能情報の確認
- PIM 設定の前提条件
- PIM 設定の制約事項
- Auto-RP の制約事項
- Auto-RP および BSR の設定に関する制約事項
- PIM に関する情報
- PIM の設定方法
- PIM 情報のモニタリング
- PIMv1 および PIMv2 の相互運用性に関するトラブルシューティング
- PIM の設定例
- PIM の次の作業
- その他の参考資料
- PIM の機能履歴と情報
機能情報の確認
ご使用のソフトウェア リリースでは、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の機能情報および警告については、使用するプラットフォームおよびソフトウェア リリースの Bug Search Tool およびリリース ノートを参照してください。このモジュールに記載されている機能の詳細を検索し、各機能がサポートされているリリースのリストを確認する場合は、このモジュールの最後にある機能情報の表を参照してください。
プラットフォームのサポートおよびシスコ ソフトウェア イメージのサポートに関する情報を検索するには、Cisco Feature Navigator を使用します。Cisco Feature Navigator には、http://www.cisco.com/go/cfn からアクセスします。Cisco.com のアカウントは必要ありません。
PIM 設定の前提条件
次に、PIM および PIM スタブ ルーティングを設定するための前提条件を示します。
-
PIM スタブ ルーティングを設定する前に、スタブ ルータと中央のルータの両方に IP マルチキャスト ルーティングが設定されている必要があります。さらに、スタブ ルータのアップリンク インターフェイスに PIM モード（デンス モード、スパース モード、または スパース - デンス モード）が設定されている必要があります。
-
PIM スタブ ルーティングを設定する前に、スイッチに Enhanced Interior Gateway Routing Protocol（EIGRP）スタブ ルーティングまたは Open Shortest Path First（OSPF）スタブ ルーティングのいずれかを設定する必要があります。PIM スタブ ルータは、ディストリビューション ルータ間の伝送トラフィックのルーティングは行いません。ユニキャスト（EIGRP）スタブ ルーティングではこの動作が強制されます。PIM スタブ ルータの動作を支援するためにユニキャスト スタブ ルーティングを設定する必要があります。
（注）
EIGRP または OSPF の設定については、『Catalyst 3850 Routing Configuration Guide, Release 3SE』を参照してください。
PIM 設定の制約事項
次に、PIM を設定する際の制約事項を示します。
-
PIM スタブ ルーティング
-
IP Services イメージには、完全なマルチキャスト ルーティングが含まれます。
-
PIM スタブ ルーティングを使用するネットワークでは、ユーザに対する IP トラフィックの唯一の許容ルートは、PIM スタブ ルーティングを設定しているスイッチ経由です。
-
冗長 PIM スタブ ルータ トポロジーはサポートされません。PIM スタブ機能では、非冗長アクセス ルータ トポロジーだけがサポートされます。
-
直接接続されたマルチキャスト（IGMP）レシーバおよび送信元だけが、レイヤ 2 アクセス ドメインで許可されます。アクセス ドメインでは、PIM プロトコルはサポートされません。
-
IP Base および IP Services の機能セットを実行している場合は、PIM スタブ ルーティングがサポートされます。
-
Auto-RP の制約事項
次に、Auto-RP の設定に関する制約事項を示します（ネットワーク設定で使用する場合）。
Auto-RP は、LAN Base フィーチャ セットを実行している場合はサポートされません。
-
PIM をスパース モードまたはデンス モードに設定し、Auto-RP を設定しない場合は、RP を手動で設定する必要があります。
-
ルーテッド インターフェイスが SM に設定されていると、すべてのデバイスが自動 RP グループの手動 RP アドレスによって設定されている場合も、自動 RP を使用できます。
-
ルーテッド インターフェイスが SM で設定され、ip pim autorp listener グローバル コンフィギュレーション コマンドを入力する場合、すべてのデバイスが Auto-RP グループの手動 RP アドレスを使用して設定されていなくても、Auto-RP は引き続き使用できます。
Auto-RP および BSR の設定に関する制約事項
次に、Auto-RP および BSR の設定に関する制約事項を示します（ネットワーク設定で使用する場合）。
使用しているネットワークがすべて Cisco ルータおよびマルチレイヤ スイッチである場合は、Auto-RP または BSR のいずれかを使用できます。
Cisco PIMv1 および PIMv2 ルータとマルチレイヤ スイッチ、および他社製のルータがある場合は、自動 RP と BSR の両方を使用する必要があります。ネットワークに他のベンダー製のルータが含まれる場合には、シスコの PIMv2 デバイス上に自動 RP マッピング エージェントと BSR を設定します。BSR と他社製の PIMv2 デバイス間のパス上に、PIMv1 デバイスが配置されていないことを確認してください。
（注）PIMv2 は 2 つの方法で使用できます。1 つはバージョン 2 をネットワーク内で排他的に使用する方法、もう 1 つは PIM バージョンの混在環境を採用してバージョン 2 に移行する方法です。
ブートストラップ メッセージはホップ単位で送信されるため、PIMv1 デバイスの場合、これらのメッセージはネットワーク内の一部のルータおよびマルチレイヤ スイッチに到達しません。このため、ネットワーク内に PIMv1 デバイスがあり、Cisco ルータおよびマルチレイヤ スイッチだけが存在する場合は、Auto-RP を使用してください。
ネットワーク内に他社製のルータが存在する場合は、Cisco PIMv2 ルータまたはマルチレイヤ スイッチに Auto-RP マッピング エージェントおよび BSR を設定します。BSR と他社製の PIMv2 ルータ間のパス上に、PIMv1 デバイスが配置されていないことを確認してください。
シスコ PIMv1 ルータおよびマルチレイヤ スイッチと他社製の PIMv2 ルータを相互運用させる場合は、Auto-RP と BSR の両方が必要です。シスコ PIMv2 デバイスを、自動 RP マッピング エージェントと BSR の両方に設定してください。
PIM に関する情報
Protocol-Independent Multicast（PIM）はプロトコルに依存しません。ユニキャスト ルーティング テーブルを読み込むために使用されるユニキャスト ルーティング プロトコルに関係なく、このテーブルの情報を使用してマルチキャスト転送を実行します。マルチキャスト ルーティング テーブルは個別に維持されません。
PIM は、EIGRP、OSPF、BGP、またはスタティック ルートを含め、ユニキャスト ルーティング テーブルへの読み込みに使用されるどのユニキャスト ルーティング プロトコルでも利用できます。PIM は、このユニキャスト ルーティング情報を使用してマルチキャスト転送機能を実行するので、IP プロトコルに依存していません。PIM はマルチキャスト ルーティング テーブルと呼ばれていますが、実際には完全に独立したマルチキャスト ルーティング テーブルを作成する代わりに、ユニキャスト ルーティング テーブルを使用して リバース パス フォワーディング（RPF）チェック機能を実行します。PIM は、他のルーティング プロトコルが行うような、ルータ間でのマルチキャスト ルーティング アップデートの送受信は行いません。
PIM は、RFC 4601 『Protocol-Independent Multicast-Sparse Mode (PIM-SM): Protocol Specification』で定義されています。次に示す Internet Engineering Task Force（IETF）インターネット ドラフトを参照してください。
- PIM のバージョン
- PIM のモード
- PIM スタブ ルーティング
- IGMP ヘルパー
- Auto-RP
- PIMv2 ブートストラップ ルータ
- PIM ドメイン境界
- マルチキャスト転送および逆経路チェック
- PIM 共有ツリーおよびソース ツリー
- PIM ルーティングのデフォルト設定
PIM のバージョン
PIMv2 は、PIMv1 と比べて次の点が改善されています。
マルチキャスト グループごとに、複数のバックアップ ランデブー ポイント（RP）を持つアクティブな RP が 1 つ存在します。この単一の RP で、PIMv1 内の同じグループにアクティブな RP が複数ある場合と同様の処理を行います。
ブートストラップ ルータ（BSP）は耐障害性のある、自動化された RP ディスカバリ メカニズム、および配信機能を提供します。これらの機能により、ルータおよびマルチレイヤ スイッチはグループ/RP マッピングを動的に取得できます。
スパース モード（SM）およびデンス モード（DM）は、インターフェイスではなく、グループに関するプロパティです。
（注）SM または DM のいずれか一方だけでなく、SM-DM（スパース/デンス モード）を使用してください。
PIM の Join メッセージおよびプルーニング メッセージを使用すると、複数のアドレス ファミリを柔軟に符号化できます。
現在以降の機能オプションを符号化するため、クエリー パケットではなく、より柔軟な hello パケット形式が使用されています。
RP に送信される登録メッセージが、境界ルータによって送信されるか、あるいは指定ルータによって送信されるかを指定します。
PIMv1 および PIMv2 の相互運用性
スイッチ上でのマルチキャスト ルーティングの設定ミスを回避するには、ここに記載する情報を確認してください。
シスコの PIMv2 実装を使用すると、バージョン 1 とバージョン 2 間での相互運用性および変換が可能となります。ただし、若干の問題が発生する場合もあります。
PIMv2 に差分的にアップグレードできます。PIM バージョン 1 および 2 を、1 つのネットワーク内の異なるルータおよびマルチレイヤ スイッチに設定できます。内部的には、共有メディア ネットワーク上のすべてのルータおよびマルチレイヤ スイッチで同じ PIM バージョンを実行する必要があります。したがって、PIMv2 デバイスが PIMv1 デバイスを検出した場合は、バージョン 1 デバイスがシャットダウンするかアップグレードされるまで、バージョン 2 デバイスはバージョン 1 にダウングレードされます。
PIMv2 は BSR を使用して各グループ プレフィックスの RP 設定情報を検出し、PIM ドメイン内のすべてのルータおよびマルチレイヤ スイッチにアナウンスします。自動 RP 機能を組み合わせることにより、PIMv2 BSR と同じ作業を PIMv1 で実行できます。ただし、自動 RP は PIMv1 から独立している、スタンドアロンのシスコ独自のプロトコルで、PIMv2 は IETF 標準の追跡プロトコルです。
（注） | したがって、PIMv2 の使用を推奨します。BSR 機能は、Cisco ルータおよびマルチレイヤ スイッチ上の Auto-RP と相互運用します。 |
PIMv2 デバイスを PIMv1 デバイスと相互運用させる場合は、自動 RP を事前に導入しておく必要があります。自動 RP マッピング エージェントでもある PIMv2 BSR は、自動 RP で選択された RP を自動的にアドバタイズします。つまり、自動 RP によって、グループ内のルータまたはマルチレイヤ スイッチごとに 1 つの RP が設定されます。ドメイン内のルータおよびスイッチの中には、複数の RP を選択するために PIMv2 ハッシュ機能を使用しないものもあります。
PIMv1 と PIMv2 が混在する領域内の DM グループは、特殊な設定を行わなくても自動的に相互運用します。
PIMv1 の自動 RP 機能は PIMv2 RP 機能と相互運用するため、PIMv1 と PIMv2 が混在する領域内に SM グループを設定できます。すべての PIMv2 デバイスで PIMv1 を使用できますが、RP を PIMv2 にアップグレードすることを推奨します。PIMv2 への移行を簡単に行うには、以下を推奨します。
PIM のモード
PIM は DM、SM、または PIM SM-DM のいずれかのモードで動作します。PIM DM-SM では、スパース グループとデンス グループの両方が同時に処理されます。
PIM DM
PIM DM では、送信元ベースのマルチキャスト配信ツリーが構築されます。DM の場合、PIM DM のルータまたはマルチレイヤ スイッチは、他のすべてのルータまたはマルチレイヤ スイッチで常にグループ宛てのマルチキャスト パケットが転送されると想定しています。直接接続されたメンバーまたは PIM ネイバーが存在しない場合、PIM DM デバイスがマルチキャスト パケットを受信すると、プルーニング メッセージが送信元に送信され、不要なマルチキャスト トラフィックが停止されます。このプルーニング済みブランチ上のこのルータまたはスイッチでは、後続のマルチキャスト パケットがフラッディングしません。レシーバを含まないブランチが配信ツリーからプルーニングされ、レシーバを含むブランチだけが存続するためです。
プルーニング済みのツリー内ブランチのレシーバがマルチキャスト グループに新規に加入すると、PIM DM デバイスは新しいレシーバを検出し、配信ツリーの送信元方向にすぐに接合メッセージを送信します。アップストリームの PIM DM デバイスが接合メッセージを受信すると、受信したデバイスは接合メッセージが着信したインターフェイスをすぐにフォワーディング ステートにし、マルチキャスト トラフィックのレシーバへの転送を開始します。
PIM-SM
PIM-SM は共有ツリーおよび Shortest-Path-Trees（SPT）を使用し、マルチキャスト トラフィックをネットワーク内のマルチキャスト レシーバーに配信します。PIM SM の場合、ルータまたはマルチレイヤ スイッチは、トラフィックに関する明示的な要求（Join メッセージ）がないかぎり、他のルータまたはスイッチではグループ宛てのマルチキャスト パケットが転送されないと想定します。IGMP を使用してホストがマルチキャスト グループに加入すると、直接接続された PIM-SM デバイスは、ランデブー ポイント（RP）と呼ばれるルートに向けて PIM Join メッセージを送信します。この Join メッセージはルートに向かってルータを順次移動しながら、共有ツリーのブランチを作成します。
RP はマルチキャスト レシーバーを追跡します。また、送信元の先頭ホップ ルータ（指定ルータ [DR]）から受信した登録メッセージを使用して送信元を登録し、送信元からレシーバへの共有ツリー パスを完成させます。共有ツリーを使用する場合、送信元は RP にトラフィックを送信し、これらのトラフィックをすべてのレシーバーに到達させるようにする必要があります。
マルチキャスト グループ トラフィックをプルーニングする場合は、プルーニング メッセージが配信ツリーの上方向に送信されます。この結果、明示的な Join メッセージによって作成された共有ツリーまたは SPT のブランチが不要になった場合、これらを解除が可能となります。
PIM 対応インターフェイスの数がハードウェアの能力を超え、SPT しきい値が infinity に設定された PIM-SM がイネーブルになっている場合、スイッチは一部の直接接続されたインターフェイスに対し、マルチキャスト ルーティング テーブルに（ソース、グループ（S、G））エントリが存在していなければそのテーブルにエントリを作成しません。スイッチは、これらのインターフェイスからのトラフィックを正しく転送しない場合もあります。
Multicast Source Discovery Protocol（MSDP）
Multicast Source Discovery Protocol（MSDP）は、PIM SM を使用する場合のドメイン間送信元検出に使用されます。各 PIM 管理ドメインには独自の RP があります。あるドメイン内の RP が他のドメイン内の RP に新しい送信元を信号で伝えるために、MSDP が使用されます。
MSDP が設定されている状態で、あるドメイン内の RP が新しい送信元の PIM 登録メッセージを受信すると、その RP は、新しい Source-Active（SA）メッセージを他のドメイン内のすべての MSDP ピアに送信します。それぞれの中間 MSDP ピアは、この SA メッセージを発信側の RP から離してフラッディングします。MSDP ピアは、この SA メッセージを自身の MSDP sa-cache にインストールします。他のドメイン内の RP が SA メッセージに記述されているグループへの加入要求を持っている場合（空でない発信インターフェイス リストで (*,G) エントリが存在することで示される）、そのグループはドメインの対象となり、RP から送信元方向に (S,G) Join メッセージが送信されます。
PIM スタブ ルーティング
PIM スタブ ルーティング機能は、すべてのスイッチ ソフトウェア イメージで使用でき、エンド ユーザの近くにルーテッド トラフィックを移動することでリソースの使用状況を低減させます。
PIM スタブ ルーティング機能は、ディストリビューション レイヤとアクセス レイヤの間のマルチキャスト ルーティングをサポートします。サポート対象の PIM インターフェイスは、アップリンク PIM インターフェイスと PIM パッシブ インターフェイスの 2 種類です。PIM パッシブ モードに設定されているルーテッド インターフェイスは、PIM 制御トラフィックの通過も転送も行いません。通過させたり転送したりするのは IGMP トラフィックだけです。
PIM スタブ ルーティングを使用するネットワークでは、ユーザに対する IP トラフィックの唯一の許容ルートは、PIM スタブ ルーティングを設定しているスイッチ経由です。PIM 受動インターフェイスは、VLAN などのレイヤ 2 アクセス ドメイン、または他のレイヤ 2 デバイスに接続されているインターフェイスに接続されます。直接接続されたマルチキャスト（IGMP）レシーバおよび送信元だけが、レイヤ 2 アクセス ドメインで許可されます。PIM 受動インターフェイスは、受信した PIM 制御パケットを送信または処理しません。
PIM スタブ ルーティングを使用しているときは、IP マルチキャスト ルーティングを使用し、スイッチだけを PIM スタブ ルータとして設定するように、分散ルータおよびリモート ルータを設定する必要があります。スイッチは分散ルータ間の伝送トラフィックをルーティングしません。スイッチのルーテッド アップリンク ポートも設定する必要があります。SVI の場合は、スイッチのアップリンク ポートを使用できません。SVI アップリンク ポートの PIM が必要な場合は、IP Services フィーチャ セットにアップグレードする必要があります。
また、PIM スタブ ルーティングをスイッチに設定するときは、EIGRP スタブ ルーティングも設定する必要があります。この手順については、『Catalyst 3850 IP Routing Configuration Guide』を参照してください。
冗長 PIM スタブ ルータ トポロジーはサポートされません。単一のアクセス ドメインにマルチキャスト トラフィックを転送している複数の PIM ルータがある場合、冗長トポロジーが存在します。PIM メッセージはブロックされ、PIM 資産および指定ルータ検出メカニズムは、PIM 受動インターフェイスでサポートされません。PIM スタブ機能では、非冗長アクセス ルータ トポロジーだけがサポートされます。非冗長トポロジーを使用することで、PIM 受動インターフェイスはそのアクセス ドメインで唯一のインターフェイスおよび指定ルータであると想定します。
IGMP ヘルパー
PIM スタブ ルーティングはルーティングされたトラフィックをエンド ユーザの近くに移動させ、ネットワーク トラフィックを軽減します。また、スタブ ルータ（スイッチ）に IGMP ヘルパー機能を設定してトラフィックを軽減させることもできます。
ip igmp helper help-address インターフェイス コンフィギュレーション コマンドを使用してスタブ ルータ（スイッチ）を設定すると、スイッチによるネクストホップ インターフェイスへのレポート送信をイネーブルにできます。ダウンストリーム ルータに直接接続されていないホストはアップストリーム ネットワークの送信元マルチキャスト グループに加入できます。この機能が設定されていると、マルチキャスト ストリームへの加入を求めるホストからの IGMP パケットはアップストリームのネクストホップ デバイスに転送されます。アップストリームのセントラル ルータは、ヘルパー IGMP レポートまたは leave を受信すると、そのグループの発信インターフェイス リストからインターフェイスの追加または削除を行います。
ip igmp helper-address コマンドの構文および使用方法の詳細については、『IP Multicast Command Reference, Cisco IOS XE Release 3SE (Catalyst 3850 Switches)』を参照してください。
Auto-RP
PIM-SM プロトコルには、ネットワーク内にランデブー ポイント（RP）が存在している必要があります。RP は、マルチキャスト データのソースとレシーバの接点として機能します。スタティック RP 設定を使用する場合、設定はマルチ キャスト ネットワーク内のすべてのルータに適用する必要があります。このプロセスを自動化するために、Auto-RP プロトコルが考案されました。
この独自の機能により、ネットワーク内のルータまたはマルチレイヤ スイッチごとに RP 情報を手動で設定する必要がなくなります。自動 RP を機能させるには、Cisco ルータまたはマルチレイヤ スイッチをマッピング エージェントとして設定します。マッピング エージェントは IP マルチキャストを使用して、候補 RP アナウンスメントを受信する候補 RP として設定可能なネットワーク内のルータまたはスイッチを取得します。候補 RP はマルチキャスト RP アナウンス メッセージを特定のグループまたはグループ範囲に定期的に送信し、それらが使用可能であることをアナウンスします。
マッピング エージェントはこれらの候補 RP アナウンスメントを受信し、この情報を使用して、グループ/RP マッピング キャッシュにエントリを作成します。受信されたグループ/RP 範囲に対して複数の候補 RP が RP アナウンスメントを送信した場合でも、この範囲には 1 つのマッピング キャッシュ エントリだけが作成されます。RP アナウンス メッセージ着信時に、マッピング エージェントは IP アドレスが最大のルータまたはスイッチをアクティブ RP として選択し、この RP アドレスをグループ/RP マッピング キャッシュ内に保存します。
マッピング エージェントは、グループ/RP マッピング キャッシュの内容を定期的にマルチキャストします。このため、すべてのルータおよびスイッチで、サポート対象のグループに使用される RP が自動的に検出されます。ルータまたはスイッチが RP ディスカバリ メッセージの受信に失敗し、グループ/RP マッピング情報が期限切れになると、ルータまたはスイッチは、ip pim rp-address グローバル コンフィギュレーション コマンドによって定義された、静的に設定された RP に変更されます。静的に設定された RP が存在しない場合、ルータまたはスイッチはグループの動作を DM に変更します。
Auto-RP の利点
Auto-RP は IP マルチキャストを使用し、グループ/RP マッピングを PIM ネットワーク内のすべてのシスコ ルータおよびマルチレイヤ スイッチ に自動配信します。Auto-RP には次の利点があります。
PIMv2 ブートストラップ ルータ
PIMv2 ブートストラップ ルータ（BSR）は、グループ/RP マッピング情報をネットワーク内のすべての PIM ルータおよびマルチレイヤ スイッチ に配信する別の方法です。これにより、ネットワーク内のルータまたは スイッチ ごとに RP 情報を手動で設定する必要がなくなります。ただし、BSR は IP マルチキャストを使用してグループ/RP マッピング情報を配信する代わりに、特殊な BSR メッセージをホップ単位でフラッディングしてマッピング情報を配信します。
BSR は、BSR として機能するように設定されたドメイン内の一連の候補ルータおよび スイッチ から選択されます。選択メカニズムは、ブリッジングされた LAN で使用されるルートブリッジ選択メカニズムと類似しています。BSR の選択メカニズムの基準は、ネットワークを経由してホップ単位で送信される BSR メッセージに格納されている、デバイスの BSR プライオリティです。各 BSR デバイスは BSR メッセージを調べ、自身の BSR プライオリティよりも BSR プライオリティが同等以上で、BSR IP アドレスが大きなメッセージだけを、すべてのインターフェイスから転送します。この方法によって、BSR が選択されます。
選択された BSR によって、TTL 値が 1 である BSR メッセージが送信されます。隣接する PIMv2 ルータまたはマルチレイヤ スイッチ は BSR メッセージを受信し、TTL 値が 1 である他のすべてのインターフェイス（BSR メッセージの着信インターフェイスを除く）にマルチキャストします。この方法で、BSR メッセージは PIM ドメイン内をホップ単位で移動します。BSR メッセージには現在の BSR の IP アドレスが格納されているため、候補 RP はフラッディング メカニズムを使用し、どのデバイスが選択された BSR であるかを自動的に学習します。
候補 RP は候補 RP アドバタイズメントを送信し、対象となるグループ範囲を BSR に指示します。この情報は、ローカルな候補 RP キャッシュに格納されます。BSR はドメイン内の他のすべての PIM デバイスに、BSR メッセージ内のこのキャッシュの内容を定期的にアドバタイズします。これらのメッセージはネットワークをホップ単位で移動し、すべてのルータおよび スイッチ に送信されます。BSR メッセージ内の RP 情報は、ローカルの RP キャッシュに格納されます。すべてのルータおよび スイッチ には一般的な RP ハッシュ アルゴリズムが使用されるため、指定されたグループには同じ RP が選択されます。
PIM ドメイン境界
IP マルチキャストの普及に伴い、PIMv2 ドメインと別の PIMv2 ドメインが境界を挟んで隣接する場合が増えています。2 つのドメインは同じ RP、BSR、候補 RP、候補 BSR のセットを共有していないことが多いため、PIMv2 BSR メッセージがドメインの内外に流れないようにする必要があります。メッセージのドメイン境界通過を許可すると、通常の BSR 選択メカニズムに悪影響が及んだり、境界に位置するすべてのドメインで単一の BSR が選択されたり、候補 RP アドバタイズメントが混在し、間違ったドメイン内で RP が選択されたりします。
マルチキャスト転送および逆経路チェック
ユニキャスト ルーティングの場合、ルータおよびマルチレイヤ スイッチは、送信元から IP パケットの宛先アドレス フィールドに IP アドレスが格納されている宛先ホストへ、ネットワーク内の単一のパスに沿ってトラフィックを送信します。パス上の各ルータおよびスイッチはユニキャスト ルーティング テーブル内の宛先アドレスを参照し、指定されたインターフェイスを経由して、宛先方向のネクスト ホップへパケットを転送します。そのあと、パケット内の宛先 IP アドレスを使用して、ユニキャスト転送判断を行います。
マルチキャスティングの場合、送信元は IP パケットの宛先アドレス フィールドに格納された、マルチキャスト グループ アドレスで表されるホストの任意のグループにトラフィックを送信します。着信マルチキャスト パケットの転送またはドロップを決定するため、ルータまたはマルチレイヤ スイッチは、パケットに対する Reverse Path Forwarding（RPF）チェックを以下のように使用します。
-

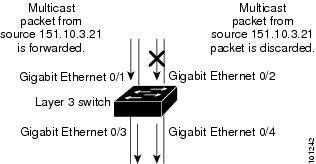

ルータまたはマルチレイヤ スイッチは着信したマルチキャスト パケットの送信元アドレスを調べ、逆経路上のインターフェイスに着信したパケットを送信元に戻すかどうかを決定します。
-
パケットが送信元に逆戻りするインターフェイスに着信した場合、RPF チェックは成功し、発信インターフェイス リスト内のすべてのインターフェイス（ルータのすべてのインターフェイスとは限りません）にパケットが転送されます。
DVMRP など一部のマルチキャスト ルーティング プロトコルでは、マルチキャスト ルーティング テーブルは個別に維持され、RPF チェックに使用されます。ただし、PIM では RPF チェックを実行するためにユニキャスト ルーティング テーブルが使用されます。
（注） | スイッチでは DVMRP はサポートされません。 |
PIM はソース ツリーと RP でルーティングされた共有ツリーを使用して、データグラムを転送します。RPF チェックは、それぞれ異なる方法で実行されます。
-
PIM ルータまたはマルチレイヤ スイッチがソース ツリー ステートである場合（つまり（S, G）エントリがマルチキャスト ルーティング テーブル内にある場合）、マルチキャスト パケットの送信元の IP アドレスに対して RPF チェックが実行されます。
-
PIM ルータまたはマルチレイヤ スイッチが共有ツリー ステートである場合（およびソース ツリー ステートが明示されていない場合）、（メンバがグループに加入している場合は既知である）RP アドレスについて RPF チェックが実行されます。
PIM SM は RPF 参照機能を使用し、加入およびプルーニング メッセージを送信する必要があるかどうかを決定します。
DVMRP およびデンス モードの PIM ではソース ツリーだけが使用され、RPF が使用されます。
（注） | スイッチでは DVMRP はサポートされません。 |
PIM 共有ツリーおよびソース ツリー
デフォルトでは、グループのメンバーで受信されるデータは、RP でルーティングされた単一のデータ配信ツリーを経由して、送信側からグループに送られます。
データ レートによって保証されている場合は、送信元でルーティングされるデータ配信ツリーを、共有ツリーのリーフ ルータ（ダウンストリーム接続がないルータ）で使用できます。このタイプの配信ツリーは、SPT または送信元ツリーと呼ばれます。デフォルトでは、ソフトウェアが送信元から最初のデータ パケットを受信すると、ソース ツリーにスイッチします。
共有ツリーから送信元ツリーへの移動プロセスは、次のとおりです。
-
RP はデータをルータ C に向けて共有ツリーの下方向に転送し、送信元に向けて Join メッセージを送信します。この時点で、データはルータ C に 2 回着信する可能性があります（カプセル化されたデータ、およびネイティブ状態のデータ）。
-
データがネイティブ状態（カプセル化されていない状態）で着信すると、RP は登録停止メッセージをルータ A に送信します。
-
ルータ C が（S, G）でデータを受信すると、ルータ C は共有ツリーの上位方向にある送信元に prune メッセージを送信します。
-
RP が（S, G）の発信インターフェイスからルータ C へのリンクを削除します。RP は送信元に向けてプルーニング メッセージを送信します。
送信元および RP に join および prune メッセージが送信されます。これらのメッセージはホップ単位で送信され、送信元または RP へのパス上にある各 PIM デバイスで処理されます。register および register-stop メッセージは、ホップバイホップで送信されません。これらのメッセージは、送信元に直接接続されている指定ルータによって送信され、グループの RP によって受信されます。
グループへ送信する複数の送信元で、共有ツリーが使用されます。共有ツリー上に存在するように、PIM デバイスを設定できます。
最初のデータ パケットがラスト ホップ ルータに着信すると、共有ツリーからソース ツリーへと変更されます。この変更は、ip pim spt-threshold グローバル コンフィギュレーション コマンドを使用して設定したしきい値によって異なります。
SPT には共有ツリーよりも多くのメモリが必要ですが、遅延が短縮されます。SPT の使用を延期することもできます。リーフ ルータを SPT にすぐ移動せず、トラフィックがしきい値に最初に到達したあとで移動するように指定できます。
PIM リーフ ルータが、指定グループの SPT に加入する時期を設定できます。送信元の送信速度が指定速度（キロビット/秒）以上の場合、マルチレイヤ スイッチは PIM Join メッセージを送信元に向けて送信し、送信元ツリー（SPT）を構築します。送信元からのトラフィック速度がしきい値を下回ると、リーフ ルータは共有ツリーに再び切り替わり、プルーニング メッセージを送信元に送信します。
SPT しきい値を適用するグループを指定するには、グループ リスト（標準アクセス リスト）を使用します。値 0 を指定する場合、またはグループ リストを使用しない場合、しきい値はすべてのグループに適用されます。
PIM ルーティングのデフォルト設定
PIM の設定方法
- PIM スタブ ルーティングのイネーブル化（CLI）
- ランデブー ポイントの設定
- PIMv2 BSR の設定
- PIM 最短パス ツリーの使用の延期（CLI）
- PIM ルータクエリー メッセージ間隔の変更（CLI）
PIM スタブ ルーティングのイネーブル化（CLI）
ランデブー ポイントの設定
インターフェイスがスパース - デンス モードで、グループをスパース グループとして扱う場合には、ランデブー ポイント（RP）を設定する必要があります。次の方法を使用できます。
-
RP をマルチキャスト グループに手動で割り当てる
-
PIMv1 から独立した、以下を含むスタンドアロンとしてのシスコ独自のプロトコル -
Internet Engineering Task Force（IETF）の標準追跡プロトコルの使用（PIMv2 BSR の設定を含む）
（注） | 動作中の PIM バージョン、およびネットワーク内のルータ タイプに応じて、自動 RP、BSR、またはこれらを組み合わせて使用できます。ネットワーク内の異なるバージョンの PIM を利用する方法については、PIMv1 および PIMv2 の相互運用性を参照してください。 |
- マルチキャスト グループへの RP の手動割り当て（CLI）
- 新規インターネットワークでの Auto-RP の設定（CLI）
- 既存のスパース モード クラウドへの Auto-RP の追加（CLI）
- 問題のある RP への Join メッセージの送信禁止（CLI）
- 着信 RP アナウンスメント メッセージのフィルタリング（CLI）
マルチキャスト グループへの RP の手動割り当て（CLI）
ダイナミック メカニズム（自動 RP や BSR など）を使用してグループのランデブー ポイント（RP）を取得する場合、RP を手動で割り当てる必要はありません。
マルチキャスト トラフィックの送信側は、送信元の先頭ホップ ルータ（指定ルータ）から受信して RP に転送される登録メッセージを通し、自身の存在をアナウンスします。マルチキャスト パケットの受信側は RP を使用し、マルチキャスト グループに加入します。この場合は、明示的な Join メッセージが使用されます。
（注） | RP はマルチキャスト グループのメンバーではなく、マルチキャスト送信元およびグループ メンバーの合流地点として機能します。 |
アクセス リストで定義される複数のグループに、単一の RP を設定できます。グループに RP が設定されていない場合、マルチレイヤ スイッチはデンスとしてグループに応答し、デンス モードの PIM 技術を使用します。
新規インターネットワークでの Auto-RP の設定（CLI）
新規インターネットワーク内に自動 RP を設定している場合は、すべてのインターフェイスが SM-DM に設定されるため、デフォルトの RP は不要です。
（注） | PIM ルータをローカル グループの RP として設定する場合は、次の手順のステップ 3 を省略します。 |
| コマンドまたはアクション | 目的 | |||
|---|---|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 | ||
| ステップ 2 | show
running-config 例： Device# show running-config |
すべての PIM デバイス上でデフォルトの RP が設定されていること、および RP が SM ネットワーク内にあることを確認します。RP は、ip pim rp-address グローバル コンフィギュレーション コマンドによって設定済みです。
選択された RP は接続が良好で、ネットワークで使用可能となる必要があります。この RP は、グローバル グループ（224.x.x.x やその他のグローバル グループなど）に対して使用されます。この RP で処理されるグループ アドレス範囲は再設定しないでください。自動 RP によって動的に検出された RP は、静的に設定された RP よりも優先されます。ローカル グループ用に 2 番めの RP を使用することもできます。 | ||
| ステップ 3 | configureterminal 例： Device# configure terminal | |||
| ステップ 4 | ip pim
send-rp-announce interface-idscope ttlgroup-list access-list-numberinterval seconds 例：
Device(config)# ip pim send-rp-announce gigabitethernet
1/0/5 scope 20 group-list 10 interval 120
|
別の PIM デバイスをローカル グループの候補 RP として設定します。
| ||
| ステップ 5 | access-list access-list-number {deny | permit} source [source-wildcard] 例：
Device(config)# access-list 10 permit 10.10.0.0
| 標準アクセス リストを作成し、コマンドを必要な回数だけ実行します。
| ||
| ステップ 6 | ip pim
send-rp-discovery scope ttl 例：
Device(config)# ip pim send-rp-discovery scope 50
| 接続が中断される可能性がないスイッチを検索し、RP マッピング エージェントの役割を割り当てます。 scope ttl には、ホップの TTL 値を指定し、RP ディスカバリ パケットを制限します。ホップ数内にあるすべてのデバイスは、送信元デバイスから自動 RP ディスカバリ メッセージを受信します。これらのメッセージは他のデバイスに対し、矛盾（グループ/RP 範囲の重なりなど）を回避するために使用されるグループ/RP マッピングを通知します。デフォルト設定はありません。指定できる範囲は 1 ～ 255 です。 | ||
| ステップ 7 | end 例： Device(config)# end | |||
| ステップ 8 | show running-config 例： Device# show running-config | |||
| ステップ 9 | show ip pim rp
mapping 例： Device# show ip pim rp mapping
| 関連するマルチキャスト ルーティング エントリとともに保管されているアクティブな RP を表示します。 | ||
| ステップ 10 | show ip pim
rp 例：
Device# show ip pim rp
| ルーティング テーブルに保管されている情報を表示します。 | ||
| ステップ 11 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
既存のスパース モード クラウドへの Auto-RP の追加（CLI）
ここでは、最初に自動 RP を既存の SM クラウドに導入し、既存のマルチキャスト インフラストラクチャができるだけ破壊されないようにする方法について説明します。
| コマンドまたはアクション | 目的 | |||
|---|---|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 | ||
| ステップ 2 | show
running-config 例： Device# show running-config |
すべての PIM デバイス上でデフォルトの RP が設定されていること、および RP が SM ネットワーク内にあることを確認します。RP は、ip pim rp-address グローバル コンフィギュレーション コマンドによって設定済みです。
選択された RP は接続が良好で、ネットワークで使用可能となる必要があります。この RP は、グローバル グループ（224.x.x.x やその他のグローバル グループなど）に対して使用されます。この RP で処理されるグループ アドレス範囲は再設定しないでください。自動 RP によって動的に検出された RP は、静的に設定された RP よりも優先されます。ローカル グループ用に 2 番めの RP を使用することもできます。 | ||
| ステップ 3 | configureterminal 例： Device# configure terminal | |||
| ステップ 4 | ip pim
send-rp-announce interface-idscope ttlgroup-list access-list-numberinterval seconds 例：
Device(config)# ip pim send-rp-announce gigabitethernet
1/0/5 scope 20 group-list 10 interval 120
|
別の PIM デバイスをローカル グループの候補 RP として設定します。
| ||
| ステップ 5 | access-list access-list-number {deny | permit} source [source-wildcard] 例：
Device(config)# access-list 10
permit 224.0.0.0 15.255.255.255
| |||
| ステップ 6 | ip pim
send-rp-discovery scope ttl 例：
Device(config)# ip pim send-rp-discovery scope 50
| 接続が中断される可能性がないスイッチを検索し、RP マッピング エージェントの役割を割り当てます。 scope ttl には、ホップの TTL 値を指定し、RP ディスカバリ パケットを制限します。ホップ数内にあるすべてのデバイスは、送信元デバイスから自動 RP ディスカバリ メッセージを受信します。これらのメッセージは他のデバイスに対し、矛盾（グループ/RP 範囲の重なりなど）を回避するために使用されるグループ/RP マッピングを通知します。デフォルト設定はありません。指定できる範囲は 1 ～ 255 です。
| ||
| ステップ 7 | end 例： Device(config)# end | |||
| ステップ 8 | show running-config 例： Device# show running-config | |||
| ステップ 9 | show ip pim rp
mapping 例： Device#
show ip pim rp mapping
| 関連するマルチキャスト ルーティング エントリとともに保管されているアクティブな RP を表示します。 | ||
| ステップ 10 | show ip pim
rp 例：
Device# show ip pim rp
| ルーティング テーブルに保管されている情報を表示します。 | ||
| ステップ 11 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
問題のある RP への Join メッセージの送信禁止（CLI）
ip pim accept-rp コマンドがネットワーク全体に設定されているかどうかを判別するには、show running-config 特権 EXEC コマンドを使用します。ip pim accept-rp コマンドが設定されていないデバイスがある場合は、後でこの問題を解決できます。ルータまたはマルチレイヤ スイッチが ip pim accept-rp コマンドによってすでに設定されている場合は、このコマンドを再入力し、新規にアドバタイズされる RP を許可する必要があります。
自動 RP によってアドバタイズされるすべての RP を許可し、他のすべての RP をデフォルトで拒否するには、ip pim accept-rp auto-rp グローバル コンフィギュレーション コマンドを使用します。
この手順は任意です。
着信 RP アナウンスメント メッセージのフィルタリング（CLI）
マッピング エージェントにコンフィギュレーション コマンドを追加すると、故意に不正設定されたルータが候補 RP として動作し問題を引き起こさないようにできます。
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 |
| ステップ 2 | configureterminal 例： Device# configure terminal | |
| ステップ 3 | ip pim
rp-announce-filter rp-list access-list-numbergroup-list access-list-number 例：
Device(config)# ip pim rp-announce-filter rp-list 10 group-list 14
| 着信 RP アナウンスメント メッセージをフィルタリングします。 ネットワーク内のマッピング エージェントごとに、このコマンドを入力します。このコマンドを使用しないと、すべての着信 RP アナウンスメント メッセージがデフォルトで許可されます。 rp-list access-list-number の場合は、候補の RP アドレスのアクセス リストが、許可される場合には、group-list access-list-number 変数で指定されているグループ範囲で受け入れられるように設定します。この変数を省略すると、すべてのマルチキャスト グループにフィルタが適用されます。 複数のマッピング エージェントを使用する場合は、グループ/RP マッピング情報に矛盾が生じないようにするため、すべてのマッピング エージェント間でフィルタを統一する必要があります。 |
| ステップ 4 | access-list access-list-number {deny | permit} source [source-wildcard] 例：
Device(config)# access-list 10 permit 10.8.1.0 255.255.224.0
| |
| ステップ 5 | end 例： Device(config)# end | |
| ステップ 6 | show running-config 例： Device# show running-config | |
| ステップ 7 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
PIMv2 BSR の設定
PIMv2 BSR を設定するプロセスには、次のオプションの作業が含まれることがあります。
PIM ドメイン境界の定義（CLI）
PIM ドメイン境界を設定するには、次の手順を実行します。この手順は任意です。
| コマンドまたはアクション | 目的 | |||
|---|---|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 | ||
| ステップ 2 | configureterminal 例： Device# configure terminal | |||
| ステップ 3 | interface interface-id 例：
Device(config)# interface gigabitethernet 1/0/1
| 設定するインターフェイスを指定して、インターフェイス コンフィギュレーション モードを開始します。 次のいずれかのインターフェイスを指定する必要があります。
| ||
| ステップ 4 | ip pim
bsr-border 例：
Device(config-if)# ip pim bsr-border
|
PIM ドメイン用の PIM ブートストラップ メッセージ境界を定義します。 境界に位置する他の PIM ドメインに接続されているインターフェイスごとに、このコマンドを入力します。このコマンドを実行すると、スイッチは、このインターフェイス上で PIMv2 BSR メッセージを送受信しないように指示されます。
| ||
| ステップ 5 | end 例： Device(config)# end | |||
| ステップ 6 | show running-config 例： Device# show running-config | |||
| ステップ 7 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
IP マルチキャスト境界の定義（CLI）
自動 RP メッセージが PIM ドメインに入らないようにする場合は、マルチキャスト境界を定義します。自動 RP 情報を伝達する 224.0.1.39 および 224.0.1.40 宛てのパケットを拒否するアクセス リストを作成します。
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 |
| ステップ 2 | configureterminal 例： Device# configure terminal | |
| ステップ 3 | access-list access-list-numberdeny source [source-wildcard] 例： Device(config)#
access-list 12 deny 224.0.1.39
access-list 12 deny 224.0.1.40
| |
| ステップ 4 | interface interface-id 例：
Device(config)# interface gigabitethernet 1/0/1
| 設定するインターフェイスを指定して、インターフェイス コンフィギュレーション モードを開始します。 次のいずれかのインターフェイスを指定する必要があります。
|
| ステップ 5 | ip multicast
boundary access-list-number 例：
Device(config-if)# ip multicast boundary 12
|
ステップ 2 で作成したアクセス リストを指定し、境界を設定します。 |
| ステップ 6 | end 例： Device(config)# end | |
| ステップ 7 | show running-config 例： Device# show running-config | |
| ステップ 8 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
候補 BSR の設定（CLI）
候補 BSR を、1 つまたは複数設定できます。候補 BSR として機能するデバイスは、他のデバイスと正しく接続され、ネットワークのバックボーン部分に配置されている必要があります。
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 |
| ステップ 2 | configureterminal 例： Device# configure terminal | |
| ステップ 3 | ip pim bsr-candidate interface-id hash-mask-length [priority] 例：
Device(config)# ip pim bsr-candidate gigabitethernet 1/0/3 28 100
|
|
| ステップ 4 | end 例： Device(config)# end | |
| ステップ 5 | show running-config 例： Device# show running-config | |
| ステップ 6 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
候補 RP の設定（CLI）
候補 RP を、1 つまたは複数設定できます。BSR と同様、RP は他のデバイスと正しく接続され、ネットワークのバックボーン部分に配置されている必要があります。RP は IP マルチキャスト アドレス空間全体、またはその一部を処理します。候補 RP は候補 RP アドバタイズを BSR に送信します。
この手順は任意です。
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 |
| ステップ 2 | configureterminal 例： Device# configure terminal | |
| ステップ 3 | ip pim rp-candidate interface-id [group-list access-list-number] 例：
Device(config)# ip pim rp-candidate gigabitethernet 1/0/5 group-list 10
| |
| ステップ 4 | access-list access-list-number {deny | permit} source [source-wildcard] 例：
Device(config)# access-list 10 permit 239.0.0.0 0.255.255.255
| |
| ステップ 5 | end 例： Device(config)# end | |
| ステップ 6 | show running-config 例： Device# show running-config | |
| ステップ 7 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
PIM 最短パス ツリーの使用の延期（CLI）
マルチキャスト ルーティングが送信元ツリーから最短パスツリーに切り替わる前に到達する必要があるトラフィック レートしきい値を設定するには、次の手順を実行します。
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 |
| ステップ 2 | configureterminal 例： Device# configure terminal | |
| ステップ 3 | access-list access-list-number {deny | permit} source [source-wildcard] 例： Device(config)# access-list 16 permit 225.0.0.0 0.255.255.255 | |
| ステップ 4 | ip pim spt-threshold {kbps | infinity} [group-list access-list-number] 例： Device(config)# ip pim spt-threshold infinity group-list 16 | |
| ステップ 5 | end 例： Device(config)# end | |
| ステップ 6 | show running-config 例： Device# show running-config | |
| ステップ 7 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
PIM ルータクエリー メッセージ間隔の変更（CLI）
PIM ルータおよびマルチレイヤ スイッチでは、各 LAN セグメント（サブネット）の指定ルータ（DR）になるデバイスを検出するため、PIM ルータクエリー メッセージが送信されます。DR は、直接接続された LAN 上のすべてのホストに IGMP ホストクエリー メッセージを送信します。
PIM DM 動作では、IGMPv1 が使用中の場合だけ、DR は意味を持ちます。IGMPv1 には IGMP クエリア選択プロセスがないため、選択された DR は IGMP クエリアとして機能します。PIM-SM 動作では、マルチキャスト送信元に直接接続されたデバイスが DR になります。DR は PIM 登録メッセージを送信し、送信元からのマルチキャスト トラフィックを共有ツリーの下方向へ転送する必要があることを RP に通知します。この場合、DR は最大の IP アドレスを持つデバイスです。
| コマンドまたはアクション | 目的 | |
|---|---|---|
| ステップ 1 | enable 例：
Device> enable
|
特権 EXEC モードをイネーブルにします。パスワードを入力します（要求された場合）。 |
| ステップ 2 | configureterminal 例： Device# configure terminal | |
| ステップ 3 | interface interface-id 例： Device(config)# interface gigabitethernet 1/0/1 | 設定するインターフェイスを指定して、インターフェイス コンフィギュレーション モードを開始します。 次のいずれかのインターフェイスを指定する必要があります。
|
| ステップ 4 | ip pim
query-interval seconds 例： Device(config-if)# ip pim query-interval 45 | |
| ステップ 5 | end 例： Device(config)# end | |
| ステップ 6 | show ip igmp interface [interface-id] 例： Device# show ip igmp interface | |
| ステップ 7 | copy running-config
startup-config 例：
Device# copy running-config startup-config
|
（任意）コンフィギュレーション ファイルに設定を保存します。 |
PIM 情報のモニタリング
|
コマンド |
目的 |
|---|---|
|
show ip pim all-vrfs tunnel [tunnel tunnel_number | verbose] |
すべての VRF を表示します。 |
|
show ip pim autorp |
グローバル Auto-RP 情報を表示します。 |
|
show ip pim boundary |
インターフェイスに設定された、管理スコープ IPv4 マルチキャスト境界によってフィルタリングされた mroute に関する情報を表示します。 |
|
show ip pim interface |
Protocol Independent Multicast（PIM）のために設定されているインターフェイスに関する情報を表示します。 |
|
show ip pim neighbor |
PIM ネイバー情報を表示します。 |
|
show ip pim rp[group-name | group-address] |
スパース モードのマルチキャスト グループに関連付けられた RP ルータを表示します。このコマンドは、すべてのソフトウェア イメージで使用できます。 |
|
show ip pim tunnel [tunnel | verbose] |
Protocol Independent Multicast（PIM）トンネル インターフェイスに関する情報を表示します。 |
|
show ip pim vrf { word { all-vrfs | autorp | boundary | bsr-router | interface | mdt | neighbor | rp | rp-hash | tunnel } } |
VPN ルーティング/転送インスタンスを表示します。 |
|
show ip igmp groups detail |
特定のマルチキャスト グループを結合した対象クライアントを表示します。 |
RP マッピングおよび BSR 情報のモニタリング
|
コマンド |
目的 |
|---|---|
|
show ip pim rp [ hostname または IP address | mapping [ hostname または IP address | elected | in-use ] | metric [ hostname または IP address ] ] |
|
|
指定したグループに選択されている RP を表示します。つまり、PIMv2 ルータまたはマルチレイヤ スイッチ上で、PIMv1 システムで選択されている RP と同じ RP が使用されていることを確認します。group には、RP 情報を表示するグループ アドレスを入力します。 |
|
コマンド |
目的 |
|---|---|
|
show ip pim bsr |
選択された BSR に関する情報を表示します。 |
|
show ip pim bsr-router |
BSRv2 に関する情報を表示します。 |
PIMv1 および PIMv2 の相互運用性に関するトラブルシューティング
PIM の設定例
- 例：PIM スタブ ルーティングのイネーブル化
- 例：PIM スタブ ルーティングの確認
- 例：マルチキャスト グループへの RP の手動割り当て
- 例：Auto-RP の設定
- 例：Auto-RP 情報を拒否する IP マルチキャスト境界の定義
- 例：着信 RP アナウンスメント メッセージのフィルタリング
- 例：問題のある RP への Join メッセージの送信禁止
- 例：候補 BSR の設定
- 例：候補 RP の設定
例：PIM スタブ ルーティングのイネーブル化
次の例では、IP マルチキャスト ルーティングがイネーブルになっており、スイッチ A の PIM アップリンク ポート 25 はルーテッド アップリンク ポートとして設定されています（spare-dense-mode がイネーブル）。VLAN 100 インターフェイスとギガビット イーサネット ポート 20 で PIM スタブ ルーティングがイネーブルに設定されています。
Device(config)# ip multicast-routing distributed Device(config)# interface GigabitEthernet3/0/25 Device(config-if)# no switchport Device(config-if)# ip address 3.1.1.2 255.255.255.0 Device(config-if)# ip pim sparse-dense-mode Device(config-if)# exit Device(config)# interface vlan100 Device(config-if)# ip pim passive Device(config-if)# exit Device(config)# interface GigabitEthernet3/0/20 Device(config-if)# ip pim passive Device(config-if)# exit Device(config)# interface vlan100 Device(config-if)# ip address 100.1.1.1 255.255.255.0 Device(config-if)# ip pim passive Device(config-if)# exit Device(config)# interface GigabitEthernet3/0/20 Device(config-if)# no switchport Device(config-if)# ip address 10.1.1.1 255.255.255.0 Device(config-if)# ip pim passive Device(config-if)# end
例：PIM スタブ ルーティングの確認
各インターフェイスの PIM スタブがイネーブルになっていることを確認するには、show ip pim interfac 特権 EXEC コマンドを使用します。
Device# show ip pim interface Address Interface Ver/ Nbr Query DR DR Mode Count Intvl Prior 3.1.1.2 GigabitEthernet3/0/25 v2/SD 1 30 1 3.1.1.2 100.1.1.1 Vlan100 v2/P 0 30 1 100.1.1.1 10.1.1.1 GigabitEthernet3/0/20 v2/P 0 30 1 10.1.1.1
例：マルチキャスト グループへの RP の手動割り当て
次に、マルチキャスト グループ 225.2.2.2 の場合だけ、RP のアドレスを 147.106.6.22 に設定する例を示します。
Device(config)# access-list 1 permit 225.2.2.2 0.0.0.0 Device(config)# ip pim rp-address 147.106.6.22 1
例：Auto-RP の設定
次に、最大ホップ数が 31 であるすべての PIM 対応インターフェイスから RP アナウンスメントを送信する例を示します。ポート 1 の IP アドレスが RP です。アクセス リスト 5 には、このスイッチが RP として機能するグループが記述されています。
Device(config)# ip pim send-rp-announce gigabitethernet1/0/1 scope 31 group-list 5 Device(config)# access-list 5 permit 224.0.0.0 15.255.255.255
例：Auto-RP 情報を拒否する IP マルチキャスト境界の定義
次に、自動 RP 情報を拒否する IP マルチキャスト境界のコンフィギュレーション例の一部を示します。
Device(config)# access-list 1 deny 224.0.1.39 Device(config)# access-list 1 deny 224.0.1.40 Device(config)# access-list 1 permit all Device(config)# interface gigabitethernet1/0/1 Device(config-if)# ip multicast boundary 1
例：着信 RP アナウンスメント メッセージのフィルタリング
次に、候補 RP アナウンスメントが不正な候補 RP から許可されないようにするために使用される自動 RP マッピング エージェントの設定例を示します。
Device(config)# ip pim rp-announce-filter rp-list 10 group-list 20 Device(config)# access-list 10 permit host 172.16.5.1 Device(config)# access-list 10 permit host 172.16.2.1 Device(config)# access-list 20 deny 239.0.0.0 0.0.255.255 Device(config)# access-list 20 permit 224.0.0.0 15.255.255.255
マッピング エージェントは 2 つのデバイス（172.16.5.1 および 172.16.2.1）からの候補 RP アナウンスだけを許可します。マッピング エージェントは 2 つのデバイスからの候補 RP アナウンスメントのうち、グループ範囲が 224.0.0.0 ～ 239.255.255.255 であるマルチキャスト グループ宛てのアナウンスメントだけを許可します。マッピング エージェントは、ネットワーク内の他のデバイスからの候補 RP アナウンスメントを許可しません。さらに、候補 RP アナウンスメントが 239.0.0.0 ～ 239.255.255.255 の範囲のグループに宛てたものである場合、マッピング エージェントは 172.16.5.1 または 172.16.2.1 からの候補 RP アナウンスメントを許可しません。この範囲は、管理の有効範囲付きアドレス範囲です。
例：問題のある RP への Join メッセージの送信禁止
すべてのインターフェイスが SM の場合はデフォルト設定の RP を使用し、既知のグループ 224.0.1.39 および 224.0.1.40 をサポートします。自動 RP はこれら 2 つの既知のグループを使用し、RP マッピング情報を収集、配信します。ip pim accept-rp auto-rp コマンドが設定されている場合は、RP を許可する別の ip pim accept-rp コマンドを次のように設定してください。
Device(config)# ip pim accept-rp 172.10.20.1 1 Device(config)# access-list 1 permit 224.0.1.39 Device(config)# access-list 1 permit 224.0.1.40
例：候補 BSR の設定
次に、候補 BSR の設定例を示します。この例では、アドバタイズ済み BSR アドレスとしてポートの IP アドレス 172.21.24.18 を、hash-mask-length として 30 ビットを使用します。プライオリティは 10 です。
Device(config)# interface gigabitethernet1/0/2 Device(config-if)# ip address 172.21.24.18 255.255.255.0 Device(config-if)# ip pim sparse-dense-mode Device(config-if)# ip pim bsr-candidate gigabitethernet1/0/2 30 10
例：候補 RP の設定
次に、スイッチが自身を候補 RP として PIM ドメイン内の BSR にアドバタイズするよう設定する例を示します。標準アクセス リスト番号 4 により、ポートで識別されるアドレスを持つ RP に対応するグループ プレフィックスが指定されます。この RP は、プレフィックスが 239 であるグループを処理します。
Device(config)# ip pim rp-candidate gigabitethernet1/0/2 group-list 4 Device(config)# access-list 4 permit 239.0.0.0 0.255.255.255
PIM の次の作業
次の設定を行えます。
その他の参考資料
関連資料
| 関連項目 | マニュアル タイトル |
|---|---|
|
PIM については、RFC 4601 および次に示す Internet Engineering Task Force（IETF）インターネット ドラフトを参照してください。 |
|
|
この章で使用するコマンドの完全な構文および使用方法の詳細。 |
IP Multicast Routing Command Reference (Catalyst 3850 Switches) Command Reference (Catalyst 9500 Series Switches)Command Reference (Catalyst 9300 Series Switches) |
|
IGMP ヘルパー コマンドの構文および使用方法の詳細。 |
IP Multicast Routing Command Reference (Catalyst 3850 Switches) |
|
Multicast Source Discovery Protocol（MSDP） |
IP Routing: Protocol-Independent Configuration Guide, Cisco IOS XE Release 3SE (Catalyst 3850 Switches) |
|
Enhanced Interior Gateway Routing Protocol (EIGRP) スタブ ルーティング |
IP Routing: EIGRP Configuration Guide, Cisco IOS XE Release 3SE (Catalyst 3850 Switches) |
|
Open Shortest Path First（OSPF）スタブ ルーティング |
IP Routing: OSPF Configuration Guide, Cisco IOS XE 3SE (Catalyst 3850 Switches) |
|
プラットフォームに依存しない設定情報 |
エラー メッセージ デコーダ
| 説明 | Link |
|---|---|
|
このリリースのシステム エラー メッセージを調査し解決するために、エラー メッセージ デコーダ ツールを使用します。 |
https://www.cisco.com/cgi-bin/Support/Errordecoder/index.cgi |
標準および RFC
| 標準/RFC | Title |
|---|---|
|
RFC 4601 |
『Protocol-Independent Multicast-Sparse Mode (PIM-SM): Protocol Specification』 |
MIB
| MIB | MIB のリンク |
|---|---|
|
本リリースでサポートするすべての MIB |
選択したプラットフォーム、Cisco IOS リリース、およびフィーチャ セットに関する MIB を探してダウンロードするには、次の URL にある Cisco MIB Locator を使用します。 |
シスコのテクニカル サポート
| 説明 | Link |
|---|---|
|
シスコのサポート Web サイトでは、シスコの製品やテクノロジーに関するトラブルシューティングにお役立ていただけるように、マニュアルやツールをはじめとする豊富なオンライン リソースを提供しています。 お使いの製品のセキュリティ情報や技術情報を入手するために、Cisco Notification Service（Field Notice からアクセス）、Cisco Technical Services Newsletter、Really Simple Syndication（RSS）フィードなどの各種サービスに加入できます。 シスコのサポート Web サイトのツールにアクセスする際は、Cisco.com のユーザ ID およびパスワードが必要です。 |
PIM の機能履歴と情報
|
リリース |
変更内容 |
|---|---|
Cisco IOS XE 3.2SE |
この機能が導入されました。 |
フィードバック
