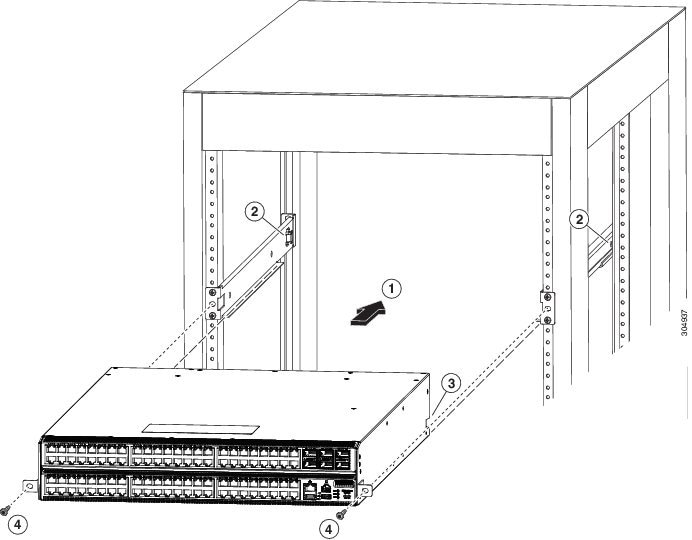

ラックにシャーシを移動する前に、コンクリート床にラックをボルトで固定します。

ラックが接合構成になっている場合はアースに接続します。この操作により、スイッチとコンポーネントを簡単に接地し、静電気防止用リスト ストラップを接地して、取り付け前にアースされていないコンポーネントを扱うときに静電破壊を防止することができます。

ラックに 1 つまたは 2 つの電源を取り付けます。AC 電源の場合は、電源コンセントを用意します。DC 電源の場合は、電源コードを接続するための端子が付いた回路ブレーカーを用意します。

カスタマー サービス担当者から提供された機器リストと、梱包品の内容を照合します。注文したすべての品目が揃っていることを確認してください。

箱の内容に損傷がないことを確認します。

不一致または損傷がある場合は、次の情報をカスタマー サービス担当者に電子メールで送信します。

ワイヤ ストリッパを使用して、アース線の端から 0.75 インチ（19 mm）ほど、被膜をはがします。米国で設置する場合は、6-AWG 線をお勧めします。

アース線の被覆をはぎとった端をアース ラグの開口端に挿入します。圧着工具を使用し、次の図のようにアース線をアース ラグに圧着します。アース線をアース ラグから引っ張り、アース線がアース ラグにしっかりと接続されていることを確認します。

1	シャーシのアース パッド	3	2 本の M4 ネジを使用してアース ラグをシャーシに固定します
2	アース ケーブル。一方の端から 0.75 インチ（19 mm）絶縁体がはがされ、アース ラグに挿入され、所定の位置に圧着します

2 本の M4 ネジでシャーシのアース パッドにアース ラグを固定します（上図を参照）。11 ～ 15 インチポンド（1.24 ～ 1.69 Nm）のトルクでネジを締めます。

アース線のもう一方の端を処理し、設置場所のアースに接続します。

AC 電源モジュールごとに、次の手順を実行します。

1. ご使用の国または地域に推奨される AC 電源ケーブルを使用して、電源ケーブルの一方の端を AC 電源モジュールに接続します。

2. 電源ケーブルのもう一方の端を AC 電源に接続します。

HVAC/HVDC 電源モジュールごとに、次の手順で電源に接続します。

1. ご使用の国または地域に推奨される高電圧電源ケーブルを使用して、電源ケーブルの Anderson Power Saf-D-Grid コネクタを電源モジュールの電源コンセントに接続します。カチッと音がするまで、コネクタをコンセントに完全に挿入します。

2. 電源コードのもう一方の端を電源に接続します。

   • HVAC 電源に接続する場合は、HVAC 電源のコンセントに C14 または LS-25 プラグを挿入します。

   • HVDC 電源に接続する場合は、次の手順を実行します。

     1. 電源端末の回路ブレーカーの電源がオフになっていることを確認します。

     2. 電源モジュールの各端子ポストからナットを外します。

     3. 電源ケーブルのマイナス線の端子リングを電源のマイナス端子に置き、端子ナットで固定します。

     4. 電源ケーブルのプラス線の端子リングを電源のプラス端子に置き、端子ナットで固定します。

     5. 電源ケーブルのアース線の端子リングを電源のアース端子に置き、端子ナットで固定します。

     6. 電源端子用の保護カバーがある場合は、感電の危険を避けるために端子にかぶせて締めます。

     7. 電源の回路ブレーカーで電源を入れます。

DC 電源モジュールごとに、次の手順を実行します。

1. 感電の危険を避けるために、電源の回路ブレーカーをオフにします。

2. 電源の電源ケーブル線がコネクタ ブロックに接続されていることを確認します。

3. 電源モジュールのコンセントにコネクタ ブロックを挿入します。カチッと音がするまで、コネクタ ブロックをコンセントに完全に挿入し、引き出せないことを確認します。

4. 端子用の保護カバーがある場合は、感電の危険を避けるために端子にかぶせて締めます。

5. DC 電源の回路ブレーカーで電源を入れます。

電源 LED がグリーンに点灯しているかどうかを確認します。

ファンの動作音を確認します。電源モジュールに電力供給すると、ファンが動作を開始します。

スイッチが起動したら、次の LED が点灯していることを確認します。

システム ソフトウェアが起動し、スイッチが初期化され、エラー メッセージが生成されていないことを確認します。
