Catalyst 3750-X および 3560-X ネットワー ク モジュール インストレーション ノート
目次
Catalyst 3750-X および 3560-X ネットワーク モジュール インストレーション ノート
Catalyst 3750-X および 3560-X ネットワーク モジュール インストレーション ノート
このノートでは、Catalyst 3750-X および 3560-X ネットワーク モジュールの取り付け手順について説明します。各国語による安全上の警告については、『 Regulatory Compliance and Safety Information for the Catalyst 3750-X and 3560-X Switches 』をご覧ください。Cisco.com の次の URL にあります。
http://www.cisco.com/go/cat3750x_hw
•
「関連資料」
ネットワーク モジュールの概要
|
ネットワーク モジュール
1
|
|
|---|---|
C3KX-NM-1G（図 1） |
このモジュールには 1 ギガビット SFP モジュール用のスロットが 4 つあります。標準の SFP モジュールであればどのような組み合せでもサポートされます。SFP+ モジュールはサポートされません。 1 ギガビット ネットワーク モジュールに SFP+ モジュールを挿入しても、その SFP+ モジュールは動作しません。スイッチのログにエラー メッセージが記録されます。 |
C3KX-NM-10G（図 2） |
このモジュールにはスロットが 4 つあります。2 つのスロットは、1 ギガビット SFP モジュールだけをサポートします。あと 2 つのスロットは、1 ギガビット SFP モジュールと 10 ギガビット SFP+ モジュールをサポートします。 これらの 4 つのスロットは 2 つのペアにグループ化され、それぞれが SFP スロットが 1 つと SFP+ スロットが 1 つのペアになっています。各ペアでは、2 つの 1 ギガビット SFP モジュールがサポートされるか、 または 1 つの 10 ギガビット SFP+ モジュールがサポートされます。10 ギガビット SFP+ モジュールは、ペアとなっている 1 ギガビット SFP モジュールと同時に動作できません。 サポートされる SFP モジュールと SFP+ モジュールの組み合せ • • • • 10 ギガビット SFP+ モジュールは、1 ギガビット SFP モジュールよりも優先されます。ただし、SFP モジュールをスロット 1 に先に挿入し、リンクしている場合は例外で、SFP+ モジュールをスロット 2 に挿入しても、スロット 1 の SFP のリンクは保持されます。スロット 2 の SFP+ モジュールは動作しません。 スロット 1 の SFP モジュールをシャットダウンし、リンクが失われた後に取り外すと、スロット 2 の SFP+ モジュールがオンになります。SFP+ モジュールがスロット 2 に挿入されていると、それがリンク アップしているかどうかにかかわらず、スロット 1 の SFP モジュールは動作しません。 |
C3KX-NM-10GT（図 3） |
このモジュールには、1 Gps または 10 Gps の速度をサポートする 2 つの（銅線）ポートがあります。 速度を変更する場合は、『 Catalyst 3750-X and 3560-X Switch Command Reference 』に記載されている hw-module switch コマンドを参照してください。 |

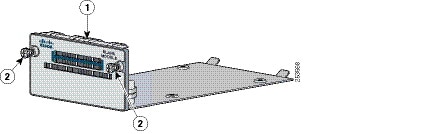

C3KX-NM_BLNK（図 4） |
図 1 1 ギガビット イーサネット ネットワーク モジュール

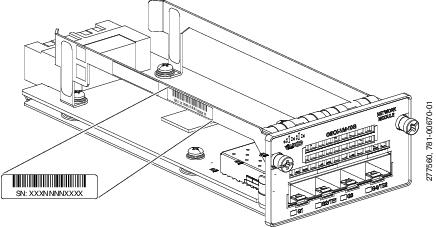

図 2 10 ギガビット イーサネット ネットワーク モジュール
図 3 10 ギガビット イーサネット（銅線）ネットワーク モジュール
スイッチへのネットワーク モジュールの取り付け
• 「安全上の警告」
安全上の警告
ここでは、取り付け時の注意事項および警告事項について説明します。各国語による安全上の警告については、『 Regulatory Compliance and Safety Information for the Catalyst 3750-X and 3560-X Switches 』をご覧ください。Cisco.com の次の URL にあります。
http://www.cisco.com/go/cat3750x_hw
ネットワーク モジュールを取り付ける前に、この項に目を通してください。
警告 この装置の設置、交換、または保守は、訓練を受けた相応の資格のある人が行ってください。ステートメント 1030
警告 モジュールの取り付け中または取り外し中は、空いているスロットやシャーシに手を入れないでください。回路の露出部分に触れると、感電のおそれがあります。ステートメント 206
ネットワーク モジュールの取り付け
（注） これらのネットワーク モジュールはホットスワップ可能ですが、ネットワーク モジュールを取り付けてからスイッチの電源を入れることを推奨します。
（注） ネットワーク モジュールなしでもスイッチは動作可能ですが、アップリンク ポートが不要な場合は、ブランク モジュール（ポートや SFP スロットなし）を取り付けてください。
（注） SFP スロット付きのネットワーク モジュールを挿入または取り外すと、スイッチのログに記録されます。
必ずサポートされるネットワーク モジュールと SFP モジュール（または SFP+ モジュール）を使用してください。各モジュールには、セキュリティ情報をコード化したシリアル EEPROM が内蔵されています。サポートされる SFP モジュールの詳細については、「SFP および SFP+ モジュール」を参照してください。
ネットワーク モジュールはホットスワップ可能です。モジュールを取り外す場合は、別のネットワーク モジュールを代わりに取り付けてください。
（注） スイッチは、ネットワーク モジュールが取り付けられた状態で、EMC 規格、安全規格、および熱規格に準拠しています。アップリンク ポートが不要な場合は、ブランク ネットワーク モジュールを取り付けてください。
ネットワーク モジュールを取り付けるには、次の注意事項に従ってください。
• 10 ギガビット イーサネット スロットの EMC プラグは、SFP モジュールまたは SFP+ モジュールを取り付けるまでは外さないでください。このスロットには、モジュールまたはダスト プラグのいずれかが常に取り付けられている必要があります。
• 光ファイバ SFP モジュールのダスト プラグ、および光ファイバ ケーブルのゴム製キャップは、いずれもケーブルを接続するまでは取り外さないでください。これらのプラグおよびキャップは、モジュール ポートやケーブルを汚れや周辺光から保護する役割を果たします。
• ネットワーク モジュールの取り外しや取り付けを行うと、耐用期間が短くなる可能性があります。ネットワーク モジュールの取り外しや取り付けは、必要最低限にしてください。
• 静電破壊を防ぐため、ケーブルをスイッチや他の装置に接続する場合は、ボードおよびコンポーネントを正しい手順で取り扱うようにしてください。
ステップ 1 静電気防止用リスト ストラップを手首に巻き、ストラップの機器側を塗装されていない金属面に取り付けます。
ステップ 2 保護用パッケージから、モジュールを取り出します。
ステップ 3 10 ギガビット イーサネット モジュール スロットの EMC プラグを取り外し、保管します。
ステップ 4 モジュール面を上に向けて、モジュール スロットに取り付けます。モジュールをスロットに差し込み、モジュールの前面プレートの背面とスイッチの前面プレートがぴったり重なるまで押します。非脱落型ネジを締めて、ネットワーク モジュールを固定します。
ネットワーク モジュールの取り外し
（注） スイッチは、ネットワーク モジュールが取り付けられた状態で、該当する規格、および熱規格に準拠しています。アップリンク ポートが不要な場合は、ブランク ネットワーク モジュールを取り付けてください。
ステップ 1 静電気防止用リスト ストラップを手首に巻き、ストラップの機器側を塗装されていない金属面に取り付けます。
ステップ 3 SFP モジュールをネットワーク モジュールから外します。
ステップ 4 ネットワーク モジュールを固定している非脱落型ネジを緩めます。
ステップ 5 ネットワーク モジュール右側のタブを慎重に押して、ネットワーク モジュールを外します。モジュールの端をつかみ、スロットから慎重に引き出します。
ステップ 6 交換用のネットワーク モジュールまたはブランク モジュールをスロットに取り付けます。
ステップ 7 取り外したモジュールは、静電気防止用袋に収めるか、その他の保護環境下に置いてください。
SFP および SFP+ モジュール
スイッチのギガビット イーサネットの SFP モジュールおよび SFP+ モジュールは、銅線または光接続を使用して他の装置と接続できます。これらのモジュールはホットスワップ可能で、アップリンク インターフェイスとして機能できます。SFP モジュールは、光ファイバ接続用の LC コネクタ、または銅線接続用の RJ-45 コネクタを備えています。
スイッチには、必ずサポートされる SFP モジュールを使用してください。各モジュールには、セキュリティ情報をコード化したシリアル EEPROM が内蔵されています。
GLC-BX-D=1 |
単一より線 SMF 用の 1000BASE-BX10 SFP モジュール（波長 1490 nm TX、1310 nm RX） |
GLC-BX-U=1 |
単一より線 SMF 用の 1000BASE-BX10 SFP モジュール（波長 1310 nm TX、1490 nm RX） |
MMF 用 1000BASE-SX SFP モジュール、850 nm（DOM）4 |
|
SMF 用 1000BASE-LX/LH SFP モジュール、1300 nm（DOM）3 |
|
詳細については、SFP モジュールのマニュアルを参照してください。光ファイバケーブルの規格については、 表 5 を参照してください。
Catalyst 3560-X スイッチには SFP モジュール パッチ ケーブルが使用できます。SFP モジュール パッチ ケーブルは 0.5 m の銅製受動ケーブルで、両端に SFP モジュール コネクタが付属しています。パッチ ケーブルを使用すると、2 台の Catalyst 3560-X をカスケード状に接続できます。
| 6.IEEE 802.3z で規定されている ITU-T G.652 SMF 7.1000BASE-ZX モジュールは、分散シフト型 SMF または低減衰 SMF を使用することによって、最大 62 マイル（100 km）先までデータを送信できます。この到達距離はファイバ品質、スプライス数、およびコネクタに依存します。 |
SFP および SFP+ モジュールの取り付け
SFP および SFP+ モジュールを取り付ける前に、ネットワーク モジュールを取り付けておく必要があります。
サポートされる SFP および SFP+ モジュールについては、 表 3 、 表 4 、および Cisco.com にあるスイッチのリリース ノートを参照してください。スイッチには、必ずサポートされる SFP モジュールを使用してください。
ケーブルの規格については、スイッチ ハードウェアのインストレーション ガイドの付録 B を参照してください。
警告 クラス 1 レーザー製品です。ステートメント 1008
• SFPモジュール ポートの埃よけプラグ、または光ファイバ ケーブルのゴム製キャップは、ケーブルを接続する準備が整うまでは取り外さないでください。これらのプラグおよびキャップは、モジュール ポートやケーブルを汚れや周辺光から保護する役割を果たします。
• SFP モジュールの着脱によって、モジュールの耐用年数が短くなる可能性があります。SFP モジュールの取り外しや取り付けは、必要最低限にしてください。
• 静電破壊を防ぐため、ケーブルをスイッチや他の装置に接続する場合は、ボードおよびコンポーネントを正しい手順で取り扱うようにしてください。
ステップ 1 静電気防止用リスト ストラップを手首に巻き、ストラップの機器側を塗装されていない金属面に取り付けます。
ステップ 2 SFP モジュールは、送信側（TX）および受信側（RX）の印があるほうが上面です。
SFP モジュールによっては、送信側と受信側（TX と RX）の印の代わりに、接続の方向を示す矢印が付いている場合もあります。
ステップ 3 ベールクラスプ ラッチ付きの SFP モジュールの場合は、ロック解除の位置までラッチを開きます。
ステップ 4 モジュールをスロットの開口部に合わせて、コネクタをスロットの奥にはめ込みます。
図 8 ネットワーク モジュールへの SFP モジュールの取り付け
ステップ 5 モジュールにベール クラスプ ラッチが付いている場合は、ラッチを閉じて SFP モジュールを固定します。
ステップ 6 SFP のダスト プラグを取り外して保管します。
図 9 SFP モジュールが取り付けられたネットワーク モジュール
SFP または SFP+ モジュールの取り外し
ステップ 1 静電気防止用リスト ストラップを手首に巻き、ストラップの機器側を塗装されていない金属面に取り付けます。
ステップ 2 SFP モジュールからケーブルを取り外します。再接続する場合に備えて、各ケーブル コネクタ プラグについて送信側（TX）および受信側（RX）の区別を書き留めておきます。
ステップ 3 光インターフェイスを清潔に保つために、SFP モジュールの光ポートにダスト プラグを取り付けます。
ステップ 4 ベールクラスプ ラッチ付きのモジュールの場合、ベールを下げて、モジュールを取り外します。指でラッチを開けない場合は、小型のマイナス ドライバなどの細長い工具を使用してラッチを開きます。
ステップ 5 SFP モジュールを持ち上げて、スロットからゆっくり引き出します。
ステップ 6 SFP モジュールは、静電気防止用袋に収めるか、その他の保護環境下に置いてください。
関連資料
http://www.cisco.com/en/US/products/ps10745/tsd_products_support_general_information.html
• 『Catalyst 3750-X and 3560-X Switch Getting Started Guide』
• 『Catalyst 3750-X and 3560-X Switch Hardware Installation Guide』
• 『Regulatory Compliance and Safety Information for the Catalyst 3750-X and 3560-X Switch』
• 『Installation Notes for the Catalyst 3750-X, Catalyst 3560-X Switch Power Supply Modules』
• 『Installation Notes for the Catalyst 3750-X and 3560-X Switch Fan Module』
• 『Installation Notes for the Catalyst 3750-X and 3560-X Switch Network Modules』
• 『Release Notes for the Catalyst 3750-X and 3560-X Switch』
• 『Catalyst 3750-X and 3560-X Switch Software Configuration Guide』
• 『Catalyst 3750-X and 3560-X Switch Command Reference』
• 『Catalyst 3750-X, 3750-E, 3560-X, and 3560-E Switch System Message Guide』
• 『Cisco eXpandable Power System 2200 Hardware Installation Guide』
• 『Cisco IOS Software Installation Document』
Cisco Small Form-Factor Pluggable（SFP; 着脱可能小型フォーム ファクタ）および SFP+ モジュールに関する情報は、Cisco.com の次のページから入手できます。
http://www.cisco.com/en/US/products/hw/modules/ps5455/prod_installation_guides_list.html
SFP の互換性マトリクスに関するマニュアルは、次の Cisco.com サイトにあります。
http://www.cisco.com/en/US/products/hw/modules/ps5455/products_device_support_tables_list.html
