章のタイトル： 概要
概要
Cisco Nexus 9372TX（N9K-C9372TX）および 9372TX-E（N9K-C9372TX-E）は 1 ラック ユニット（RU）スイッチで、48 個の 10GBASE-T ポート（100 メガビット、1 ギガビット、および 10 ギガビットの速度をサポート）、6 個の 40 ギガビット QSFP+ ポート、1 個の 100/1000 ネットワーク管理ポート、スイッチの初期構成の設定用に 1 個の RS-232 コンソール ポート、およびスイッチ設定の保存またはロード用に 2 個の USB ポートをサポートします。これらの各スイッチのシャーシには、ユーザによる交換が可能な次のコンポーネントが含まれています。
-
次のエアーフローを選択できるファン モジュール（4 個）
-
次の選択肢がある電源モジュール（2 個：動作用に 1 個、冗長性のため 1 個（1+1））
-
赤紫色のカラーリングが付いた 650 W ポート側吸気 AC 電源モジュール（N9K-PAC-650W）
-
青色のカラーリングが付いた 650 W ポート側排気 AC 電源モジュール（N9K-PAC-650W-B）
-
白色のカラーリングが付いた 1200 W 双方向エアーフロー HVAC/HVDC 電源モジュール（N9K-PAC-1200W）
-
緑色のカラーリングが付いた 930 W ポート側吸気 DC 電源モジュール（UCSC-PSU-930WDC）
-
灰色のカラーリングが付いた 930 W ポート側排気 DC 電源モジュール（UCS-PSU-6332-DC）
（注）
エアーフローの方向がファン モジュールと同じであれば、異なる種類の電源モジュールを入れ替えて使用可能です。1200-W HVAC/HVDC 電源を使用する場合、電源モジュールでは、スイッチの他のモジュールで使用されるのと同じエアーフロー方向が自動的に使用されます。
-

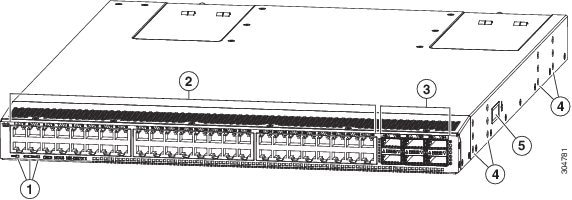

次の図は、シャーシのポート側のスイッチ機能を示します。
| 1 |
ビーコン（BCN）、ステータス（STS）および環境（ENV）LED |
4 |
取り付けブラケットのネジ穴 |
| 2 |
10GBASE-T インターフェイス ポート（48）（100 メガビット、1 ギガビット、および 10 ギガビットの速度をサポート） |
5 |
アース パッド |
| 3 |
QSFP+ 40 ギガビット インターフェイス ポート（6） |
|
このスイッチでサポートされるトランシーバ、アダプタ、およびケーブルを確認するには、『Cisco Transceiver Modules Compatibility Information』を参照してください。
次の図は、シャーシの電源モジュール側のスイッチ機能を示しています。
| 1 |
1（左）および 2（右）の番号が付いたスロットがある電源モジュール（1 個または 2 個）（図は AC 電源モジュール） |
5 |
コンソール ポート（1） |
| 2 |
1（左）～ 4（右）の番号が付いたスロットがあるファン モジュール（4） |
6 |
アース パッド |
| 3 |
ビーコン（BCN）およびステータス（STS）LED |
7 |
管理ポート（1） |
| 4 |
USB ポート（2） |
ポートをホットアイルに配置するか、コールドアイルに配置するかに応じて、ポート側吸気エアーフローまたはポート側排気エアーフローのファンと電源モジュールを発注できます。ポート側吸気エアーフローの場合、ファンと AC 電源モジュールには赤紫色のカラーリングがあります（DC 電源モジュールには緑色のカラーリングがあります）。ポート側排気エアーフローの場合、ファンと AC 電源モジュールには青色のカラーリングがあります（DC 電源モジュールには灰色のカラーリングがあります）。白色のカラーリングが付いた双方向エアーフローの 1200 W HVAC/HVDC 電源モジュールも発注できます。双方向エアーフロー モジュールでは、スイッチに取り付けられているその他のモジュールのエアーフローの方向が自動的に使用されます。
ファンと電源モジュールは現場交換可能であり、他のモジュールが取り付けられて稼働している限り、動作中にファン モジュールまたは電源モジュールを 1 個交換できます。取り付けられている電源モジュールが 1 個だけの場合、元の電源モジュールを取り外す前に空きスロットに交換用の電源モジュールを取り付けることができます。
（注） |
ファンと電源モジュールはすべて、エアーフローの方向が同じである必要があります。そうでない場合、スイッチが過熱しシャットダウンする場合があります。双方向電源モジュールを取り付ける場合、そのモジュールではスイッチ内のその他のモジュールと同じエアーフローの方向が自動的に使用されます。 |
 注意 |
スイッチにポート側吸気エアーフロー（ファン モジュールの場合は赤紫色のカラーリング）がある場合、ポートはコールドアイルに配置する必要があります。スイッチにポート側排気エアーフロー（ファン モジュールの場合は青色のカラーリング）がある場合、ポートはホットアイルに配置する必要があります。空気取り入れ口をホット アイルに配置すると、スイッチが過熱しシャットダウンする場合があります。 |
