目次
この章の内容は、次のとおりです。
方式 | ライセンス | 書き込み消去 | リロード |
---|---|---|---|
FCoE をイネーブルにしてから NPV をイネーブルにする | ストレージ プロトコル サービス パッケージ(FC_FEATURES_PKG) | Yes | Yes |
FCoE NPV をイネーブルにする | (N6K-FNPV-SSK9) | No | No |
スイッチの相互運用性に関する詳細については、『Cisco Data Center Interoperability Support Matrix』を参照してください。
次の表に、FCoE NPV のライセンス要件を示します。
製品 | ライセンス要件 |
---|---|
NX-OS | FCoE NPV には、ライセンス(FCOE_NPV_PKG)が別途必要です。 ストレージ プロトコル サービス ライセンスには FCoE NPV のライセンスも含まれています。 FCoE および NPV にはストレージ プロトコル サービス パッケージ(FC_FEATURES_PKG)が必要です。 ライセンシングおよび Cisco NX-OS ライセンスのインストールが必要な機能の詳細については『Cisco NX-OS Licensing Guide』を参照してください。 トラブルシューティングのライセンスの問題については、ご使用のデバイスの『Troubleshooting Guide』を参照してください。 |

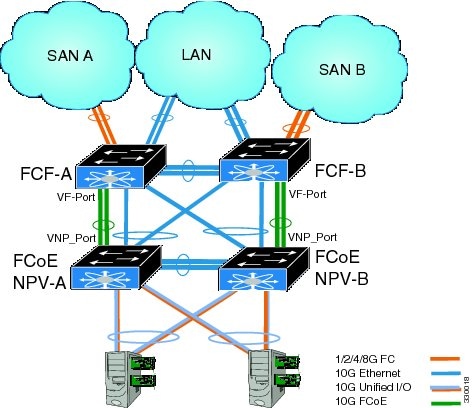

次の図は、ホストと FCF を接続する FCoE NPV ブリッジを示しています。 コントロール プレーンの観点からいうと、FCoE NPV は、FCF およびホストの方向のプロキシ機能を実行します。これは、使用可能なすべての FCF アップリンク ポートにわたってホストへのログインを均等にロード バランスすることを目的としています。 FCoE NPV ブリッジは VSAN 対応なので、ホストに VSAN を割り当てることができます。

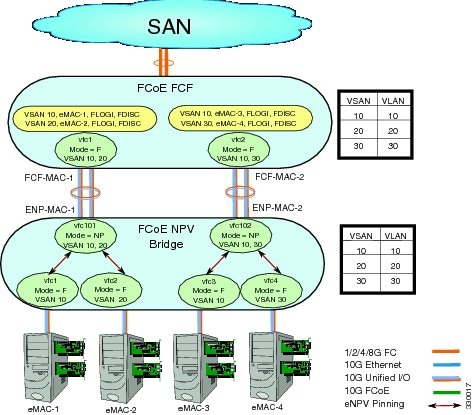

ホストから接続する VSAN を作成し、さらにそれらの VSAN それぞれに専用の VLAN を作成して、マッピングする必要があります。 マッピングした VLAN を使用して、対応する VSAN の FIP および FCoE のトラフィックを伝送します。 VLAN-VSAN マッピングは、ファブリック全体で一貫した設定とする必要があります。 Cisco Nexus デバイスは 32 の VSAN をサポートします。
FCoE NPV ブリッジについては、SAN ファブリックに関連付けた FC-MAP 値を設定する必要があります。これにより、他のファブリックにある FCF への誤接続を FCoE NPV ブリッジで分離できます。
FCoE NPV ブリッジのイーサネット インターフェイス上で直接接続したホストごとに、仮想ファイバ チャネル(vFC)インターフェイスを作成し、そのイーサネット インターフェイスにバインドする必要があります。 デフォルトでは、vFC インターフェイスは F モード(VF ポート)で設定されます。
FCoE NPV ブリッジから FCF への接続は、ポイントツーポイント リンク上でのみサポートされます。 このリンクは、個々のイーサネット インターフェイス、またはイーサネット ポートチャネル インターフェイスのメンバです。 FCF が接続された各イーサネット インターフェイスに、vFC インターフェイスを作成し、バインドする必要があります。 これらの vFC インターフェイスは、VNP ポートとして設定する必要があります。 VNP ポートでは、FCoE NPV ブリッジが、それぞれ固有の eNode MAC アドレスが設定された複数の eNode を持つ FCoE 対応ホストをエミュレートします。 MAC アドレスにバインドされる VNP ポート インターフェイスはサポートされません。 デフォルトでは、VNP ポートはトランク モードでイネーブルになります。 VNP ポートには、複数の VSAN を設定できます。 VNP ポート VSAN に対応する FCoE VLAN を、バインドしたイーサネット インターフェイスに設定する必要があります。
(注) |
スパニングツリー プロトコル(STP)は、VNP ポートがバインドされたインターフェイス上の FCoE VLAN では自動的にディセーブルになります。 |
次の NPV 機能は FCoE NPV 機能に適用されます。

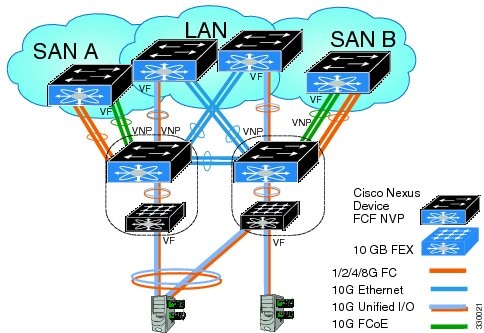

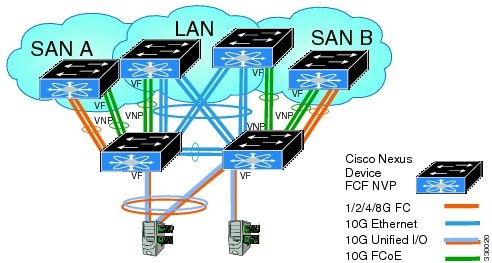

FCoE NPV は次のトポロジをサポートしています。

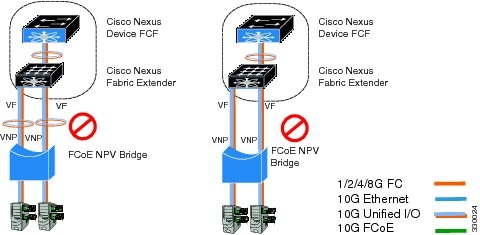

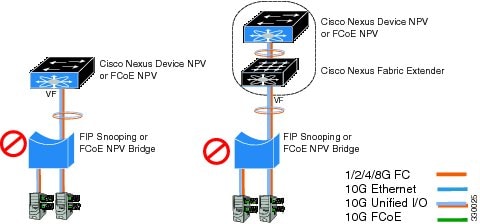

FCoE NPV は次のトポロジをサポートしていません。
FCoE NPV 機能の設定時の注意事項および制約事項は、次のとおりです。
次の表に、イーサネット、イーサネット ポート チャネル、および仮想イーサネットの各インターフェイスで FCoE の設定に適用される制限を示します。
インターフェイス タイプ | Cisco Nexus 6000 シリーズ | Cisco Nexus 2000 シリーズ(10G インターフェイス) |
---|---|---|
イーサネット インターフェイスにバインドした VNP ポート |
4 個の VNP ポート |
未サポート |
イーサネット ポート チャネル インターフェイスにバインドした VNP ポート |
2 個の VNP ポート |
未サポート |
仮想イーサネット(vEth)インターフェイスにバインドした VNP ポート |
未サポート |
未サポート |
次の表に、各 FCoE NPV パラメータのデフォルト設定を示します。
パラメータ | デフォルト |
---|---|
FCoE NPV |
ディセーブル |
FCoE |
ディセーブル |
NPV |
ディセーブル |
VNP ポート |
ディセーブル |
FIP Keep Alive(FKA) |
ディセーブル |
まず FCoE をイネーブルにし、続いて NPV をイネーブルにできます。 この方法では、完全なストレージ サービス ライセンスが必要です。 この方法を使用すると、書き込み消去とリロードが実行されます。 この方法では、FCoE および FC の両方のアップストリームおよびホスト NPV の接続が可能です。 また、すべての QoS ポリシーのタイプで class-fcoe を設定する必要があります。
switch# configure terminal switch(config)# feature fcoe FC license checked out successfully fc_plugin extracted successfully FC plugin loaded successfully FCoE manager enabled successfully FC enabled on all modules successfully Warning: Ensure class-fcoe is included in qos policy-maps of all types
switch# configure terminal switch(config)# feature npv
feature fcoe-npv コマンドを使用して FCoE NPV をイネーブルにできます。 すべての FCoE 接続を扱うトポロジでは、この方法を推奨します。 この方法を使用すると書き込み消去とリロードが発生せず、ストレージ サービス ライセンスが不要です。 feature fcoe-npv コマンドを使用して FCoE NPV をイネーブルにするには、FCOE_NPV_PKG ライセンスをインストールしておく必要があります。
FCoE NPV には次の前提条件があります。
次の例は、feature fcoe-npv コマンドを使用して FCoE NPV をイネーブルにする方法を示しています。
switch# configure terminal switch(config)# feature fcoe-npv FCoE NPV license checked out successfully fc_plugin extracted successfully FC plugin loaded successfully FCoE manager enabled successfully FCoE NPV enabled on all modules successfully
次の例は、feature fcoe コマンドおよび feature npv コマンドを使用して FCoE NPV をイネーブルにする方法を示しています。
switch# configure terminal switch(config)# feature fcoe switch(config)# feature npv
FCoE NPV の NPV ポートを設定できます。
switch# config t switch(config)# interface vfc 20 switch(config-if)#
switch(config-if)# bind interface ethernet 1/20 switch(config-if)#
switch(config-if)# switchport mode NP switch(config-if)#
switch(config-if)# interface vfc 20no shutdown switch(config-if)#
FCoE NPV の設定情報を表示するには、次のいずれかの作業を実行します。
コマンド | 目的 |
---|---|
show fcoe database |
FCoE データベースに関する情報を表示します。 |
show interface Ethernet x/y fcoe |
指定されたイーサネット インターフェイスの FCoE 情報を表示します。これには次のものがあります。 |
show interface vfc x |
指定された vFC インターフェイスに関する情報を表示します。これには属性やステータスなどがあります。 |
show npv status |
NPV の設定のステータスを表示します。これには VNP ポートに関する情報などがあります。 |
show fcoe-npv issu-impact |
ISSU に対する FCoE NPV の影響を表示します。 |
show running-config fcoe_mgr |
FCoE に関する実行コンフィギュレーション情報を表示します。 |
show startup-config fcoe_mgr |
FCoE に関するスタートアップ コンフィギュレーション情報を表示します。 |
show tech-support fcoe |
FCoE のトラブルシューティング情報を表示します。 |
show npv flogi-table |
N ポート バーチャライゼーション(NPV)のファブリック ログイン(FLOGI)セッションに関する情報を表示します。 |
show fcoe |
Fibre Channel over Ethernet(FCoE)の設定のステータスを表示します。 |
これらのコマンドの出力フィールドの詳細については、ご使用のデバイスの『Command Reference』を参照してください。
次に、FCoE NPV、LACP、no-drop キューイングの QoS、および VLAN/VSAN マッピングをイネーブルにする例を示します。
switch# config t
switch(config)# feature fcoe-npv
FCoE NPV license checked out successfully
fc_plugin extracted successfully
FC plugin loaded successfully
FCoE manager enabled successfully
FCoE NPV enabled on all modules successfully
switch(config)# feature lacp
switch# config t switch(config)# system qos
switch(config-sys-qos)# service-policy type qos input fcoe-default-in-policy
switch(config-sys-qos)# service-policy type queuing input fcoe-default-in-policy
switch(config-sys-qos)# service-policy type queuing output fcoe-default-out-policy
switch(config-sys-qos)# service-policy type network-qos fcoe-default-nq-policy
switch(config)# vsan database
switch(config-vsan-db)# vsan 50-51
switch(config-vsan-db)# vlan 50
switch(config-vlan)# fcoe vsan 50
switch(config-vlan)# vlan 51
switch(config-vlan)# fcoe vsan 51
This example shows a summary of the interface configuration information for trunked NP ports:
switch# show interface brief | grep TNP
vfc25 400 NP on trunking swl TNP 2 --
vfc26 400 NP on trunking swl TNP 2 --
vfc130 1 NP on trunking -- TNP auto --
switch#
次に、FCoE に関する実行コンフィギュレーション情報の例を示します。
switch# show running-config fcoe_mgr !Command: show running-config fcoe_mgr !Time: Wed Jan 20 21:59:39 2013 version 6.0(2)N1(1) interface vfc1 bind interface Ethernet1/19 interface vfc2 bind interface Ethernet1/2 interface vfc90 bind interface Ethernet1/9 interface vfc100 bind interface Ethernet1/10 interface vfc110 bind interface port-channel110 interface vfc111 bind interface Ethernet1/11 interface vfc120 bind interface port-channel120 interface vfc130 bind interface port-channel130 interface vfc177 bind interface Ethernet1/7 fcoe fka-adv-period 16
次に、FCoE VLAN から VSAN へのマッピングの例を示します。
switch# show vlan fcoe Original VLAN ID Translated VSAN ID Association State ---------------- ------------------ ----------------- 400 400 Operational 20 20 Operational 100 100 Operational 500 500 Operational 200 200 Operational 300 300 Operational
次に、vFC 130 インターフェイスに関する情報の例を示します。これには属性やステータスがあります。
switch# show interface vfc 130 vfc130 is trunking (Not all VSANs UP on the trunk) Bound interface is port-channel130 Hardware is Virtual Fibre Channel Port WWN is 20:81:00:05:9b:74:bd:bf Admin port mode is NP, trunk mode is on snmp link state traps are enabled Port mode is TNP Port vsan is 1 Trunk vsans (admin allowed and active) (1,20,100,200,300,400,500) Trunk vsans (up) (500) Trunk vsans (isolated) () Trunk vsans (initializing) (1,20,100,200,300,400) 1 minute input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 minute output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 15 frames input, 2276 bytes 0 discards, 0 errors 7 frames output, 1004 bytes 0 discards, 0 errors last clearing of "show interface" counters Tue May 31 20:56:41 2011 Interface last changed at Wed Jun 1 21:53:08 2011
次に、vFC 1 インターフェイスに関する情報の例を示します。これには属性やステータスがあります。
switch# show interface vfc 1 vfc1 is trunking (Not all VSANs UP on the trunk) Bound interface is Ethernet1/19 Hardware is Virtual Fibre Channel Port WWN is 20:00:00:05:9b:74:bd:bf Admin port mode is F, trunk mode is on snmp link state traps are enabled Port mode is TF Port vsan is 20 Trunk vsans (admin allowed and active) (1,20,100,200,300,400,500) Trunk vsans (up) (20) Trunk vsans (isolated) () Trunk vsans (initializing) (1,100,200,300,400,500) 1 minute input rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 1 minute output rate 0 bits/sec, 0 bytes/sec, 0 frames/sec 355278397 frames input, 573433988904 bytes 0 discards, 0 errors 391579316 frames output, 572319570200 bytes 0 discards, 0 errors last clearing of "show interface" counters Tue May 31 20:56:41 2011 Interface last changed at Wed Jun 1 20:25:36 2011
次に、NPV FLOGI セッションに関する情報の例を示します。
switch# show npv flogi-table
--------------------------------------------------------------------------------
SERVER EXTERNAL
INTERFACE VSAN FCID PORT NAME NODE NAME INTERFACE
--------------------------------------------------------------------------------
vfc1 20 0x670000 21:01:00:1b:32:2a:e5:b8 20:01:00:1b:32:2a:e5:b8 vfc26
Total number of flogi = 1.
次に、NPV の設定のステータスの例を示します。これには VNP ポートに関する情報などがあります。
switch# show npv status npiv is enabled disruptive load balancing is disabled External Interfaces: ==================== Interface: vfc25, State: Trunking VSAN: 1, State: Up VSAN: 200, State: Up VSAN: 400, State: Up VSAN: 20, State: Up VSAN: 100, State: Up VSAN: 300, State: Up VSAN: 500, State: Up, FCID: 0xa10000 Interface: vfc26, State: Trunking VSAN: 1, State: Up VSAN: 200, State: Up VSAN: 400, State: Up VSAN: 20, State: Up VSAN: 100, State: Up VSAN: 300, State: Up VSAN: 500, State: Up, FCID: 0xa10001 Interface: vfc90, State: Down Interface: vfc100, State: Down Interface: vfc110, State: Down Interface: vfc111, State: Down Interface: vfc120, State: Down Interface: vfc130, State: Trunking VSAN: 1, State: Waiting For VSAN Up VSAN: 200, State: Up VSAN: 400, State: Up VSAN: 100, State: Up VSAN: 300, State: Up VSAN: 500, State: Up, FCID: 0xa10002 Number of External Interfaces: 8 Server Interfaces: ================== Interface: vfc1, VSAN: 20, State: Up Interface: vfc2, VSAN: 4094, State: Down Interface: vfc3, VSAN: 4094, State: Down Interface: vfc5000, VSAN: 4094, State: Down Interface: vfc6000, VSAN: 4094, State: Down Interface: vfc7000, VSAN: 4094, State: Down Interface: vfc8090, VSAN: 4094, State: Down Interface: vfc8191, VSAN: 4094, State: Down Number of Server Interfaces: 8
次に、ポート チャネル 130 の実行コンフィギュレーションの例を示します。
switch# show running-config interface port-channel 130 !Command: show running-config interface port-channel130 !Time: Wed Jan 30 22:01:05 2013 version 6.0(2)N1(1) interface port-channel130 switchport mode trunk switchport trunk native vlan 2 no negotiate auto
次に、ISSU に対する FCoE NPV の影響の例を示します。
switch# show fcoe-npv issu-impact show fcoe-npv issu-impact ------------------------- Please make sure to enable "disable-fka" on all logged in VFCs Please increase the FKA duration to 60 seconds on FCF Active VNP ports with no disable-fka set ---------------------------------------- vfc90 vfc100 vfc110 vfc111 vfc120 vfc130 ISSU downgrade not supported as feature fcoe-npv is enabled switch#
