この章では、Route Processor(RP; ルート プロセッサ)カードについて説明します。内容は次のとおりです。
• RP の概要
RP は、Cisco CRS-1 4 スロット ラインカード シャーシのシステム コントローラです。ルート処理を実行し、MSC(モジュラ サービス カード)にフォワーディング テーブルを配信します。ルーティング システムには 2 つの RP カードが搭載されていますが、一度にアクティブになるのは 1 つの RP だけです。他方の RP はスタンバイ モードで動作し、プライマリ RP の障害時に制御を引き継ぎます。
RP カードは、Cisco CRS-1 4 スロット ラインカード シャーシ内でルート処理、アラーム、ファン、および電源装置コントローラ機能を実行します。また、RP カードと各ファン トレイ/電源装置を接続する i2c 通信リンクを使用して、ファン、アラーム、電源装置を制御します。
冗長性を確保するには、シャーシごとに 2 つの RP カードを搭載する必要があります。1 つは プライマリ 、もう 1 つは スタンバイ になります。各 RP カードはシャーシの 2 つの専用スロットのいずれかに装着できます。

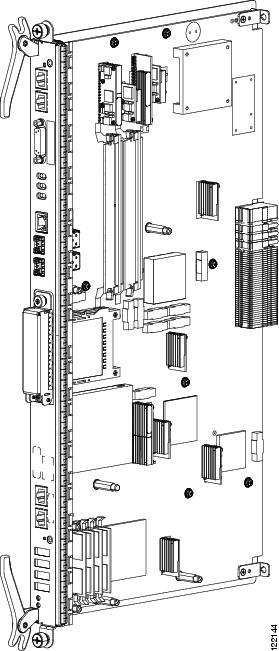

図6-1 に、RP カードを示します。
図6-2 に RP カードの前面プレートの詳細、 表6-1 にその説明を示します。
|
|
||
|
|
||
|
|
||
|
|
||
|
|
Cisco CRS-1 4 スロット ラインカード シャーシの 2 つの RP カードは、プライマリ/スタンバイの関係で動作します。ルーティング システムは、次のタスクを実行して、プライマリ RP とスタンバイ RP を判別します。
1. シャーシの電源がオンになると、各 RP のボード コンポーネントが起動し、セルフテストが実行されます。
2. 両方の RP カードは、相互に、および他のすべてのボード上の SP とメッセージを交換します。各 RP は、発信「リセット」回線を調べ、これらが非アクティブであることを確認します。
3. セルフテストの結果に基づいて、各 RP は自身がプライマリ(アクティブ)になる準備ができているかどうかを判別します。準備ができている場合、RP はオンボード調停装置に「Ready」信号を発行し、そこから他の RP に「Ready」信号が伝播されます。
4. 調停ハードウェアはプライマリ RP を選択し、選択された RP に、割り込みによる「Primary」信号を発行します。調停ハードウェアは、「Ready」を発行した RP カードの中から、プライマリ RP を選択します。調停ハードウェアは、その他の RP にも割り込んで「Primary」信号を伝播します。
5. 各 RP のソフトウェアは、「Primary」信号を読み込み、「Primary」コードまたは「Stanby」コードに従って分岐します。
6. プライマリ RP が取り外されたり、パワーダウンしたり、または自発的に「Ready」信号を停止すると、スタンバイ RP は即座に、割り込みによる「Active」信号を受信します。
図6-3 に示すように、RP は、Cisco CRS-1 4 スロット ラインカード シャーシのミッドプレーンと通信します。RPは、MSC のファブリック インターフェイスと同様の 2 つのファブリック インターフェイス モジュール(From Fabric および To Fabric)を通してスイッチ ファブリックに接続します( MSC To Fabric セクションおよびキューイングを参照)。
• 「From Fabric」モジュール(RP 受信パス上)は、スイッチ ファブリックからのデータをキューに保管し、低速パス処理用にキューイングする前に、セルをパケット内に再配列し、再組み立てします。
• 「To Fabric」モジュール(RP 送信パス上)は、パケットをキューに保管し、スイッチ ファブリックに送信する前にセルに分割します。
