Cisco ISR 1800 シリーズ ルータ （モジュール型）インターフェイス カードの 取り付け手順

Cisco ISR 1800 シリーズ ルータ
（モジュール型）インターフェイス カードの
取り付け手順

---

『Cisco Interface Cards Installation Guide』

外部シャーシ スロットに各種インターフェイス カードを取り付ける手順については、『 Cisco Interface Cards Installation Guide 』を参照してください。Cisco 1800シリーズCisco Integrated Service Router（ISR）（モジュール型）がサポートするインターフェイス カードのタイプは、次のとおりです。

• Voice/WAN Interface Card（VWIC;音声/WANインターフェイス カード） ― Cisco 1841ルータではデータ専用です。

• WAN Interface Card（WIC;WANインターフェイス カード）

• High-speed WAN Interface Card（HWIC;高速WANインターフェイス カード）

『 Cisco Interface Cards Installation Guide 』をオンライン上で参照するには、次のURLにアクセスしてください。

http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/cis2600/hw_inst/wic_inst/wic_doc/index.html

関連マニュアル

製品に関連したマニュアルは、次のマニュアルにリストされています。これらの関連マニュアルは製品に付属していませんが、記載されたURLからアクセスできます。

• 『 Cisco Network Modules and Interface Cards Regulatory Compliance and Safety Information Installation Precautions 』

http://www.cisco.com/univercd/cc/td/doc/product/access/acs_mod/cis2600/rcsi/iohrcsi.htm

WIC、VWIC、およびHWICの取り付け

ここでは、Cisco ISR 1800シリーズ ルータにWIC、VWIC、およびHWICを取り付ける方法について説明します。

Cisco 1841ルータにはインターフェイス カード スロットが2つあります。各スロットにCisco WIC、VWIC（データ専用モード）、またはシングル幅のHWICを搭載できます。

（注） 倍幅のCisco HWICは、Cisco 1841ルータではサポートされていません。

Cisco 1841ルータにカードを取り付ける手順は、次のとおりです。

ステップ 1 ルータの電源がオフになっていて、電源とつながっていないことを確認します。

ステップ 2 背面パネルのインターフェイス カード ブランク前面プレートで取り付けネジを緩めます。図1を参照してください。ネジは指で緩むはずですが、非常に固い場合は、プラス ドライバを使用してください。

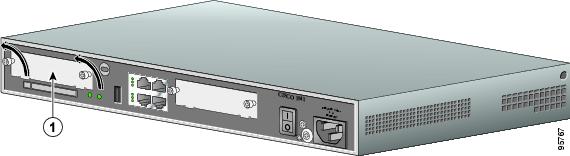

図1 インターフェイス カード ブランク前面プレートの取り外し



1	ブランク前面プレート

ステップ 3 カード スロットを被っているブランク前面プレートを取り外します。

ステップ 4 カード前面パネルの左右両側の端でインターフェイス カードを持ち、カード スロット内側のガイドとカードの端を合わせます。図2を参照してください。

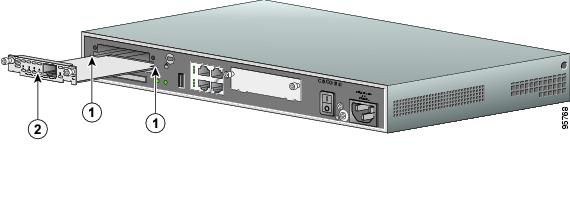

図2 ルータへのインターフェイス カードの挿入





1

カード ガイド

2

インターフェイス カード

ステップ 5 スロットにカードを差し込み、カードの前面パネルとルータの背面パネルが平らになるまで、ルータにゆっくり押し込みます。

ステップ 6 ネジを締めます。

---
