EVPN-VPWS シングル ホーム
EVPN-VPWS シングル ホーム ソリューションには EVI ごとのイーサネット自動検出ルートが必要です。EVPN は、すべての EVPN ルートの伝送に使用する新しい BGP ネットワーク層到達可能性情報（NLRI）を定義します。BGP 機能アドバタイズメントを使用して、2 つのスピーカーが RFC 4760 に従い、EVPN NLRI（AFI 25、SAFI 70）を確実にサポートするようにします。

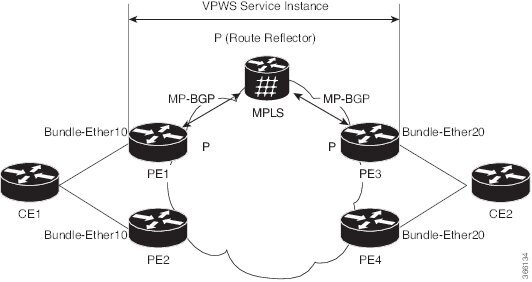

EVPN VPWS のアーキテクチャでは、PE3 がコントロール プレーンでマルチプロトコル BGP を実行します。次に、EVPN-VPWS 設定を説明する図を示します。
-
PE1 上の VPWS サービスには、設定時に指定する次の 3 つの要素が必要です。 -
VPN ID（EVI）
-
ローカル AC 識別子（AC1）。エミュレートされたサービスのローカル エンドを識別します。
-
リモート AC 識別子（AC2）。エミュレートされたサービスのリモート エンドを識別します。
PE1 は到達可能性を得るために、MPLS ラベルをローカル AC ごとに割り当てます。
-
-
PE2 上の VPWS サービスは PE1 と同じ方法で設定されます。3 つの同じ要素が必要であり、サービス設定は対称になっている必要があります。
PE2 は到達可能性を得るために、MPLS ラベルをローカル AC ごとに割り当てます。
-
PE1 は各ローカル エンドポイント（AC）の EVI イーサネット AD ごとの単一の EVPN を、関連付けられた MPLS ラベルを使用してリモート PE にアドバタイズします。
PE2 は同じタスクを実行します。
-
PE2 から EVI EAD ルートごとの EVPN を受け取ると、PE1 はそのローカル L2 RIB にエントリを追加します。PE1 は AC2 に到達するパスのリスト（たとえば、ネクスト ホップが PE2 の IP アドレスであること）と AC2 の MPLS ラベルを把握しています。
PE2 は同じタスクを実行します。
EVPN-VPWS シングル ホームの設定
この項では、シングルホーム EVPN-VPWS 機能を設定する方法について説明します。
Router# configure
Router(config)# router bgp 100
Router(config-bgp)# address-fmaily l2vpn evpn
Router(config-bgp-af)# neighbor 10.10.10.1
Router(config-bgp-af)# commit
Router(config-bgp-af)# exit
Router(config-bgp)# exit
Router(config)# l2vpn
Router(config-l2vpn)# xconnect group evpn-vpws
Router(config-l2vpn-xc)# p2p evpn1
Router(config-l2vpn-xc-p2p)# interface TenGigE0/1/0/2
Router(config-l2vpn-xc-p2p)# neighbor evpn evi 100 target 12 source 10
Router(config-l2vpn-xc-p2p)# commit
Router(config-l2vpn-xc-p2p)# exit
実行コンフィギュレーション
configure
router bgp 100
address-fmaily l2vpn evpn
neighbor 10.10.10.1
!
configure
l2vpn
xconnect group evpn-vpws
p2p evpn1
interface TenGigE0/1/0/2
neighbor evpn evi 100 target 12 source 10
!
