Cisco Nexus 9508 ACI モード スイッチ ハードウェア インストレーション ガイド
偏向のない言語
この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
- Updated:
- 2017年6月28日
章のタイトル： 概要
目次
概要
Cisco Nexus 9508 スイッチ シャーシ（N9K-C9508）には、次のコンポーネントを装着できます。
Cisco Nexus 9508 スイッチでアプリケーション セントリック インターフェイス（ACI）モードを使用した場合は、同じ ACI ファブリック内の Cisco Nexus 93128TX および 9396PX リーフ スイッチのそれぞれに接続されたスパイン スイッチとして、本スイッチを使用できます。
本スイッチ シャーシには、次のモジュールが含まれています（I/O モジュールのタイプは、スイッチで使用されるモードによって異なります）。
-
スーパーバイザ モジュール（スーパーバイザ モジュール 2 個まで）（N9K-SUP-A）
-
システム コントローラ（システム コントローラ モジュール 2 個まで）（N9K-SC-A）
-
I/O モジュール（I/O モジュール 8 個まで）
-
ファブリック モジュール（ファン トレイの後ろにファブリック モジュール（N9K-C9508-FM）6 個まで）
-
ファン トレイ（3 個）（N9K-C9508-FAN）
-
AC 電源モジュール（最大 8 つ。現時点では、入力電源の冗長性を備えたフル搭載のシャーシに対して 4 つのみ必要です）（最大 8 つ）（N9K-PAC-3000W-B）

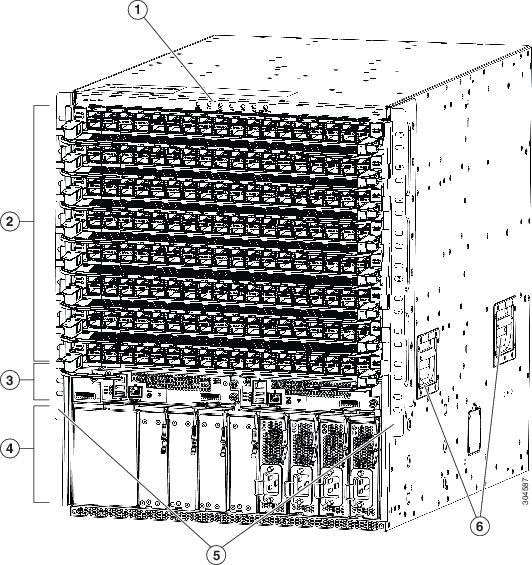

次の図は、シャーシ前面から見たハードウェア機能を示します。
| 1 |
シャーシ LED |
4 |
スロット PS 1 ～ PS 8 の 3 kW AC 電源モジュール（1 ～ 8 。電源冗長性を備えた I/O モジュールを使用する場合は、最大 4 つ必要） |
| 2 |
スロット LC 1 ～ LC 8 の I/O モジュール（最大 8 つ） |
5 |
ラックにシャーシを取り付けるために使用される 2 個の垂直取り付けブラケット |
| 3 |
スロット SUP 1 および SUP 2 のスーパーバイザ モジュール（1 つまたは 2 つ） |
6 |
シャーシ ハンドル（これらのハンドルは下部支持レール上でシャーシの位置を合わせる場合にのみ使用し、シャーシを持ち上げる際には使用しないこと） |
次の図は、シャーシの背面から見たハードウェア機能を示します（ファン トレイの後ろにあるファブリック モジュールを表示するためにファン トレイの 1 個を除去）。
| 1 |
スロット FAN 1 ～ FAN 3 のファン トレイ（3 つ。後ろにあるファブリック モジュールを示すために、ファン トレイの 1 つを表示していません） |
4 |
アース パッド |
| 2 |
スロット FM 1 ～ FM 6 のファブリック モジュール（最大 6 つ、各ファン トレイの後ろに 2 つずつ） |
5 |
シャーシ ハンドル（これらのハンドルは下部支持レール上でシャーシの位置を合わせる場合にのみ使用し、シャーシを持ち上げる際には使用しないこと） |
| 3 |
スロット SC 1 および SC 2 のシステム コントローラ（2 つ） |
概要
Cisco Nexus 9508 スイッチ シャーシ（N9K-C9508）には、次のコンポーネントを装着できます。
Cisco Nexus 9508 スイッチでアプリケーション セントリック インターフェイス（ACI）モードを使用した場合は、同じ ACI ファブリック内の Cisco Nexus 93128TX および 9396PX リーフ スイッチのそれぞれに接続されたスパイン スイッチとして、本スイッチを使用できます。
本スイッチ シャーシには、次のモジュールが含まれています（I/O モジュールのタイプは、スイッチで使用されるモードによって異なります）。
-
スーパーバイザ モジュール（スーパーバイザ モジュール 2 個まで）（N9K-SUP-A）
-
システム コントローラ（システム コントローラ モジュール 2 個まで）（N9K-SC-A）
-
I/O モジュール（I/O モジュール 8 個まで）
-
ファブリック モジュール（ファン トレイの後ろにファブリック モジュール（N9K-C9508-FM）6 個まで）
-
ファン トレイ（3 個）（N9K-C9508-FAN）
-
AC 電源モジュール（最大 8 つ。現時点では、入力電源の冗長性を備えたフル搭載のシャーシに対して 4 つのみ必要です）（最大 8 つ）（N9K-PAC-3000W-B）
次の図は、シャーシ前面から見たハードウェア機能を示します。
| 1 |
シャーシ LED |
4 |
スロット PS 1 ～ PS 8 の 3 kW AC 電源モジュール（1 ～ 8 。電源冗長性を備えた I/O モジュールを使用する場合は、最大 4 つ必要） |
| 2 |
スロット LC 1 ～ LC 8 の I/O モジュール（最大 8 つ） |
5 |
ラックにシャーシを取り付けるために使用される 2 個の垂直取り付けブラケット |
| 3 |
スロット SUP 1 および SUP 2 のスーパーバイザ モジュール（1 つまたは 2 つ） |
6 |
シャーシ ハンドル（これらのハンドルは下部支持レール上でシャーシの位置を合わせる場合にのみ使用し、シャーシを持ち上げる際には使用しないこと） |
次の図は、シャーシの背面から見たハードウェア機能を示します（ファン トレイの後ろにあるファブリック モジュールを表示するためにファン トレイの 1 個を除去）。
