Updated:: 2017年6月1日

デバイスのインバンド管理について
GUI を使用したデバイスのインバンド管理の設定
GUI を使用したデバイスのインバンド管理のトラブルシューティング

デバイスのインバンド管理について

Cisco Application Centric Infrastructure（ACI）は、Cisco Application Centric Infrastructure（ACI）ファブリックを通過する各テナントのインバンド内のデバイスを管理するメカニズムを提供します。この設定オプションでは、インフラテナントと管理テナント内でのルーティングを可能にするためにデバイスで使用される管理 IP アドレスを必要とすることなく、デバイスの管理接続が実現します。

（注）

この機能は、ACI とファブリックノードのインバンド管理からは切り離されています。デバイスのインバンドを管理するには、ファブリックのインバンド管理は必要ありません。

ACI とデバイス間のインバンド管理通信は、ACI に一意の IP アドレスを設定することによって可能になります。この IP アドレスはコントローラエンドポイントと呼ばれています。これらの IP アドレスは実際には ACI に設定されませんが、その代わりに、ネットワークアドレス変換（NAT）と共に使用してデバイスとの管理通信を確立します。ACI が使用する NAT アドレスは ACI によって自動的に選択され、169.254.0.0/16 のアドレス範囲内に収まります。

また、各デバイス管理 IP アドレスは変換後の IP アドレスとして ACI に提示されます。この変換後のアドレスを、マップされたホストアドレスと呼びます。

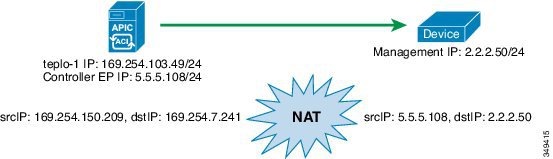

次の図に、ACI とデバイス間のアドレス変換を示します。

図 1. ACI とデバイス間のネットワークアドレス変換

GUI を使用したデバイスのインバンド管理の設定

GUI を使用してデバイスにインバンド管理を設定することができます。

ステップ 1	メニューバーで、[Tenants] > [All Tenants] の順に選択します。
ステップ 2	[Work] ペインで、テナントの名前をダブルクリックします。
ステップ 3	[Navigation] ペインで、`[tenant_name]` > [L4-L7 Services] > [L4-L7 Devices] の順に選択します。
ステップ 4	[Work] ペインで、[Actions] > [Create L4-L7 Devices] の順に選択します。
ステップ 5	[Create L4-L7 Devices] ダイアログボックスで、下記で指定している項目を除き、必要に応じてフィールドに入力します。 [APIC to Device Management Connectivity] オプションボタンに [In-Band] を選択します。 [EPG] ドロップダウンリストで、[Create Management EPG] を選択します。
ステップ 6	[Create Management EPG] ダイアログボックスで、下記で指定している項目を除き、必要に応じてフィールドに入力します。 [Application Profile] ドロップダウンリストで、EPG を配置する既存のアプリケーションプロファイルを選択します。オプションで、新しいアプリケーションプロファイルを作成するには [Create Application Profile] を選択します。新しいアプリケーションプロファイルを作成する場合は、[EPG] セクションと [Contracts] セクションは空白のままにします。 [Name] フィールドに、管理 EPG の名前を入力します。 [Bridge Domain] ドロップダウンリストで、ドメインを選択します。 [Domains] で、ドメインプロファイルを追加します。 [Reserved IP addresses for APICs] セクションで、[+] をクリックして新しい IP アドレスプールを作成します。
ステップ 7	[Create IP Address Pool] ダイアログボックスで、すべてのフィールドに入力し、[OK] をクリックします。 IP アドレスプールは、コントローラのエンドポイントアドレスを定義します。プール内の IP アドレスは、デバイスが Application Policy Infrastructure Controller（APIC）の IP アドレスと見なす IP アドレスです。コントローラのエンドポイントに定義したアドレス範囲が、デバイスに定義した管理 IP アドレスと同じサブネットに含まれていない場合は、デバイスにネクストホップゲートウェイを提供する管理 EPG ブリッジドメインの下にサブネットを定義して、コントローラのエンドポイントに到達するようにする必要があります。
ステップ 8	[Create Management EPG] ダイアログボックスで、[Submit] をクリックします。これで、管理 EPG のドメイン名が設定されました。
ステップ 9	[Create L4-L7 Devices] ダイアログボックスで、デバイスのセットアップを実行します。インターフェイスの設定に管理インターフェイスを必ず含めてください。

GUI を使用したデバイスのインバンド管理のトラブルシューティング

既存のエンドポイントグループ（EPG）をデバイスの管理 EPG として選択した場合は、管理 IP アドレスプールとコントローラ管理ポリシーを手動で追加する必要があります。GUI を使用してこれらを追加することができます。

ステップ 1	メニューバーで、[Tenants] > [All Tenants] の順に選択します。
ステップ 2	[Work] ペインで、テナントの名前をダブルクリックします。
ステップ 3	[Navigation] ペインで、`[tenant_name]` > [Application Profiles] > `[application_profile_name]` > [Application EPGs] > `[EPG_name]` > [L4/L7 IP Address Pool] の順に選択します。
ステップ 4	[Work] ペインで、[Actions] > [Create Address Pool] の順に選択します。
ステップ 5	[Create IP Address Pool] ダイアログボックスで、必要に応じてフィールドに入力します。これで、管理 IP プールが追加されます。
ステップ 6	[Navigation] ペインで、`[tenant_name]` > [L4-L7 Services] > [Inband Management Configuration for L4-L7 devices] の順に選択します。
ステップ 7	[Work] ペインの [Controller Management Policies] セクションで、[+] をクリックし、次のようにフィールドに入力します。 [Private Networks] ドロップダウンリストで、プライベートネットワークを選択します。 [Address Pool] ドロップダウンで、作成したばかりのプールを選択します。
ステップ 8	[Update] をクリックします。これで、コントローラ管理ポリシーが追加されます。
