イーサネットモジュールなしで Cisco Aironet AP 1800S センサーを使用している場合は、ワイヤレスコントローラの Cisco プロビジョニング SSID を有効にする必要があります。

センサのバックホール設定を作成します。

Cisco Aironet 1800s アクティブ センサーをプロビジョニングします。

（オプション）デバイスインベントリでセンサー デバイスが使用可能になった後、ソフトウェア イメージのアップグレードを選択できます。Cisco DNA Center ユーザガイド の「ソフトウェア イメージのプロビジョニング」のトピック を参照してください。

Cisco ワイヤレス コントローラにログインします。

[Advanced] タブをクリックします。

上部のメニューバーで、[管理（Management）] タブをクリックします。

左側のナビゲーション ウィンドウで、[クラウド サービス（Cloud Services）] > [センサ（Sensor）] を選択します。

[SSID] フィールドに 「TFTP」と入力します。

[Auth-type] ドロップダウンリストから [Open] を選択します。

[Provisioning] ドロップダウンリストから [Enable] を選択します。

[DHCP Interface] ドロップダウンリストが [management] に設定されていることを確認します。

[Apply] をクリックします。

Cisco Catalyst ワイヤレスコントローラ WebUI にログインします。

左側のナビゲーションペインで、[Configuration] > [Cloud Services] の順に選択します。 >

[Network Assurance] タブで、次の手順を実行します。

1. [Network Assurance Configuration] エリアで、[Service Status] トグルボタンを [Enabled] に設定します。

2. [Provisioning] エリアで [Provisioning] トグルボタンを [Enabled] に設定します。

（オプション）[VLAN Interface] フィールドに VLAN インターフェイスの名前を入力します。

[Apply] をクリックします。

Error in Configuring
CLI Line 2 Please associate the wlan and policy profile CiscoSensorProvisioning to the desired AP.

[CiscoSensorProvisioning] というポリシープロファイルが作成されていることを確認します。

1. 左側のナビゲーションペインで、[Configuration] > [Policy] > の順に選択します。

   [Policy Profile] ページが表示されます。

2. [CiscoSensorProvisioning] ポリシーが [Policy Tag Name] 列の下に表示されていることを確認します。

WLAN および [CiscoSensorProvisioning] ポリシープロファイルを適切な AP に関連付けます。次の手順を実行します。

1. 左側のナビゲーションペインで、[Configuration] > [Tags] > の順に選択します。

   [Manage Tags] ページが表示されます。

2. [Policy] タブで [Add] をクリックします。

3. [Name] フィールドにポリシータグの一意の名前を入力します。

4. [Add] をクリックします。

5. [WLAN Profile] ドロップダウンリストから [CiscoSensorProvisioning] を選択します。

6. [Policy Profile] ドロップダウンリストから、[CiscoSensorProvisioning] を選択します。

7. をクリックします。

8. [Save & Apply to Device] をクリックしてポリシータグを保存します。

   （注）	AP のポリシータグを変更すると、AP に関連付けられているクライアントが切断され、再接続される可能性があります。

Cisco DNA Centerのホームページで、[Provision] > [Devices] > [Plug and Play] > > の順に選択します。

テーブル内のデバイスを表示します。

要求する 1 つ以上のワイヤレスデバイスの横にあるチェックボックスをオンにします。

デバイステーブルの上にあるメニューバーで、[アクション（Actions）] > [要求（Claim）] の順に選択します。

（任意） 必要に応じて、最初の列のデバイス名を変更します。

（任意） 必要に応じて、2 番目の列のデバイスタイプを変更します。デバイスが使用しているモードに応じて、AP（アクセスポイント）または ME（Mobility Express）を選択できます。

[サイトの選択（Select a Site）] ドロップダウンリストから、各デバイスに割り当てるサイトとフロアを選択します。アクセスポイントデバイスは、ワイヤレスコントローラを備えたフロアに割り当てる必要があります。

[次へ (Next)] をクリックします。

（任意） テーブルに表示される列を変更するには、テーブル見出しの右端にある 3 つの点をクリックし、目的の列を選択します。[Apply] をクリックして、変更内容を保存します。

設定するデバイスの名前をクリックし、次の手順を実行します。

1. デバイス設定の概要を表示し、変更が不要な場合は [Cancel] をクリックします。

2. （任意） [デバイス名（Device Name）] フィールドで、必要に応じてデバイス名を変更します。

3. アクセスポイントデバイスの場合、[RFプロファイル（RF Profile）] ドロップダウンリストで、デバイスに適用する RF プロファイルを選択します。これは、1 つのプロファイルをデフォルトとして指定した場合に設定できます。

4. For a Mobility Express device, enter values in the following fields：Management IP, Subnet Mask, and Gateway.

5. ワイヤレスセンサーデバイスの場合、[センサーの設定（Sensor Settings）] ドロップダウンリストで、デバイスに適用するセンサー デバイス プロファイルを選択します。

6. 変更した場合は、[保存（Save）] をクリックします。それ以外の場合は、[キャンセル（Cancel）] をクリックしてリストに戻り、他のデバイスを設定します。

7. [アクション（Actions）] 列の [他のデバイスに...を適用（Apply … to Other Devices）] をクリックして、あるデバイスに割り当てた設定を同じタイプの他のデバイスに適用できます。

複数のデバイスを選択してプロビジョニングした場合は、リストで次のデバイスをクリックし、この設定手順を繰り返します。これを、すべてのデバイスに対して実行します。

[次へ (Next)] をクリックします。

設定プレビューが成功したかどうかを確認するには、各デバイスの [ Day-0 Config プレビューステータス（Day-0 Config Preview Status）] 列をチェックします。

[要求（Claim）] をクリックします。

[はい（Yes）] をクリックしてデバイスを要求し、プロビジョニングプロセスを開始します。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Dashboards] > [Wireless Sensor] の順に選択します。

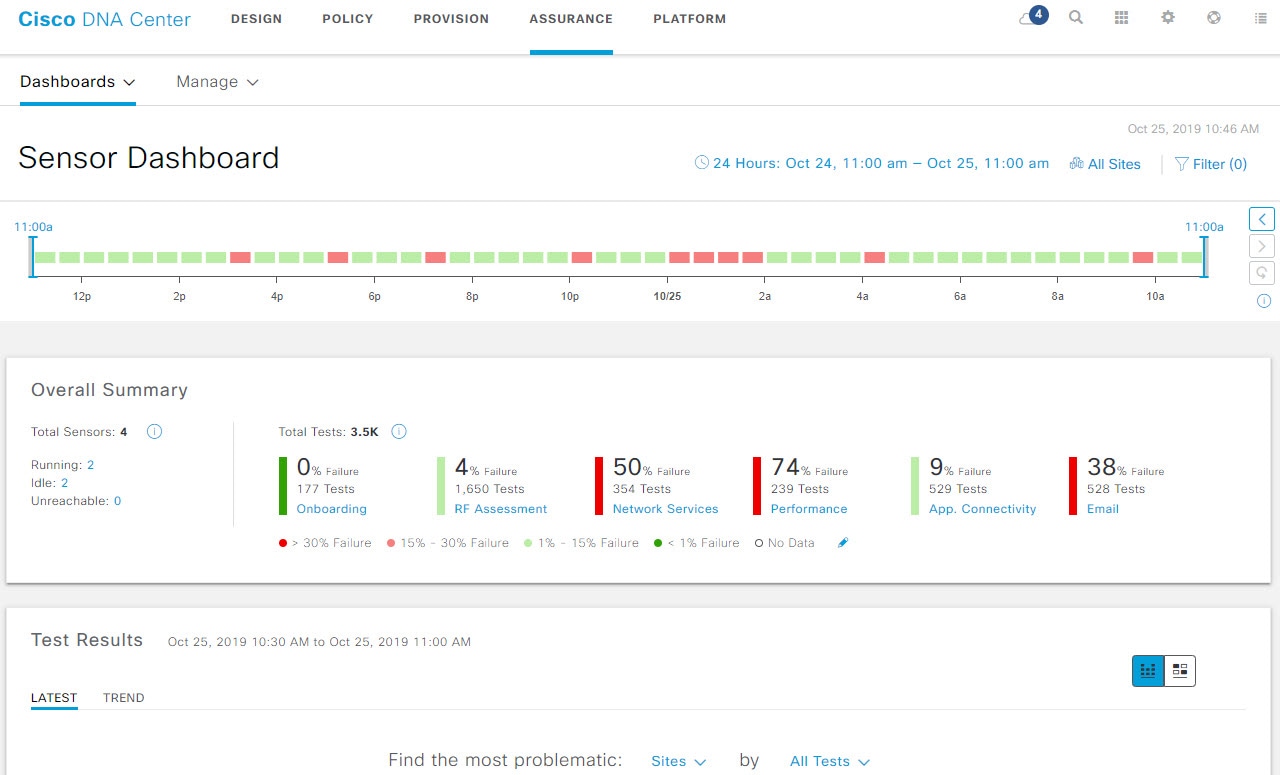

[Sensor Dashboard] ダッシュボードが表示されます。

[Sensor Dashboard Timeline] には、次の機能が用意されています。

タイムラインエリア
項目	説明
時間範囲の設定	ダッシュボードで指定された時間範囲内のデータを表示できるようにします。次の手順を実行します。 ドロップダウンメニューで範囲の長さ（[3 Hours]、[24 Hours]、または[7 days）]）を選択します。 [開始日付（Start Date）]と時刻、[終了日付（End Date）]と時刻を指定します。 [Apply] をクリックします。
階層ロケーションの設定	ダッシュボードに表示するデータをネットワークのロケーションから選択できます。ダッシュボードにセンサーデータを表示するには、ネットワーク内のサイト、ビルディング、またはフロアのチェックボックスをオンにします。 （注）    ダッシュボードにデータを表示しないように、すべてのロケーションを除外することはできません。すべてのロケーションのチェックボックスをオフにすると、すべてのロケーションのデータがダッシュボードに表示されます。
	このフィルタ処理では、SSID および無線周波数帯域に基づいて、ダッシュボードに表示するデータを選択できます。 フィルタを追加するには、次の手順を実行します。 をクリックします。 ドロップダウンメニューから [SSID] タブをクリックし、該当する SSID のチェックボックスをオンにします。 ドロップダウンメニューから、[Band][ タブをクリックし、 [2.4 GHz] または [5 GHz] のオプションボタンを選択します。 [Apply] をクリックします。 選択したすべてのフィルタを削除するには、次の手順を実行します。 をクリックします。 [Clear Filters] をクリックします。
全体テスト失敗率のタイムライン	タイムラインには、時間範囲内の特定の時刻に全体テストが失敗した割合が表示されます。時間範囲は、タイムラインの上にある [Time Range] によって決まります。 タイムラインのブロックは、時間範囲内の特定の時間枠を表します。各ブロックの時間枠は、タイムラインに設定された時間範囲によって決まります。 時間範囲が [3 Hours] の場合、各ブロックは 15 分を表します。 時間範囲が [24 Hours] の場合、各ブロックは 30 分を表します。 時間範囲が [7 Days] の場合、各ブロックは 4 時間を表します。 ブロックは、テストが失敗した割合の重大度を示すために色分けされています。 ブロックの上にマウスカーソルを合わせると、各テストカテゴリごとにテスト失敗率の内訳が表示されます。

次の機能には、[Overall Summary ダッシュレットを使用します。

[Overall Health Summary] ダッシュレット
項目	説明
[Total Sensors] エリア	ネットワーク内のすべてのセンサーとそのステータスの全体像が表示されます。センサーのステータスタイプは、次のとおりです。 [Idle]：センサーはオンボードされており、スケジュールされたテストはありません。 [Running]：センサーはオンボードされており、テストスイートまたはテストテンプレートに含まれています。 [Unreachable]：センサーからハートビートが受信されませんでした。 ステータスタイプの横にあるハイパーリンク番号をクリックすると、スライドインペインが開き。そのステータスのセンサーが表示されます。 スライドインペインで [Name] カラムの下にあるセンサー名をクリックすると、そのセンサーの 360 度ビューが表示されます。「ワイヤレスセンサーを使用したネットワーク正常性のモニタとトラブルシューティング」を参照してください。
全体テスト	すべてのセンサーで実行されたテストの合計数と、次のテストカテゴリに基づくテスト結果の内訳が表示されます。 オンボーディング RF アセスメント ネットワーク サービス パフォーマンス App. 接続性 Email テストカテゴリをクリックすると、そのテスト結果に関する追加の詳細情報が表示されるスライドインペインを開くことができます。 スライドインペインで、左側のテストタイプのタブをクリックすると、そのテストタイプのデータが記載されたスライドインペインが表示されます。スライドインペインには、次の情報が表示されます。 テスト結果、将来のトレンド、およびテストで使用された AP のリストが表示されたチャート。 （注）    テストカテゴリが RF アセスメントの場合、チャートには、テスト結果ではなく、KPI データレートと SNR が表示されます。 データタイプのカテゴリ：上位のエラー理由（該当する場合）、上位の AP、上位のロケーション、上位の帯域、および上位の SSID（該当する場合）。 テストを実行したセンサーの詳細データが格納されたテーブル。 データタイプカテゴリからデータセグメントをクリックすると、テーブルに表示するデータをフィルタリングできます。
しきい値の編集	テスト失敗率の重大度を示す色分けされた範囲のしきい値は、カスタマイズできます。 しきい値をカスタマイズするには、次の手順を実行します。 アイコンをクリックします。 [Edit Threshold] メニューで、色分けされた各範囲のフィールドにパーセンテージ値を入力します。 [Apply] をクリックします。

[Test Results] ダッシュレットを使用して、センサーテストが最も失敗したネットワーク内のロケーションを表示します。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Dashboards] > [Wireless Sensor] を選択します。

[Sensors Dashboard] から、次のいずれかを実行します。

• [Overall Summary] ダッシュレットで、[Running] 、[Idle] 、[Unreachable] エリアのいずれかでハイパーリンク番号をクリックします。

  次に、[Sensor Status] スライドインペインで、センサーのハイパーリンク名をクリックします。

• [Overall Summary] ダッシュレットで、ハイパーリンクされたテストカテゴリをクリックします。

  スライドインペインで、テーブルからセンサーのハイパーリンク名をクリックします。

• [Test Results] ダッシュレットで、ヒートマップから色分けされたボックスをクリックします。

  スライドインペインで、テーブルからセンサーのハイパーリンク名をクリックします。

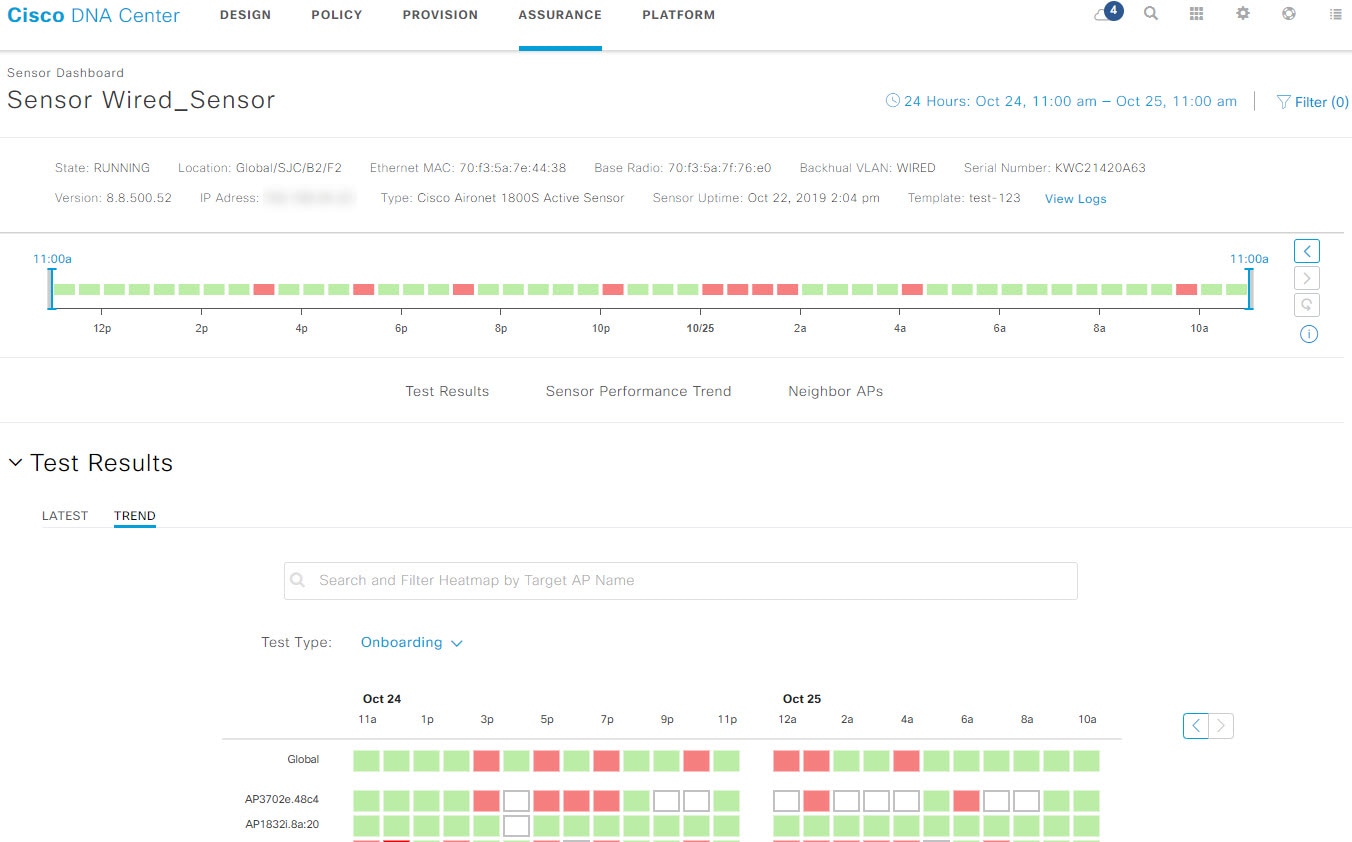

センサーの 360 度ビューが表示されます。

右上隅にある [Time Range] の設定をクリックして、ウィンドウに表示するデータの時間範囲を指定します。

1. ドロップダウンメニューから、時間範囲として [3 hours]、[24 hours]、または [7 days] を選択します。

2. 開始日付と時刻、終了日付と時刻を指定します。

3. [Apply] をクリックします。

センサーの基本情報（センサーのシリアル番号、現在の状態、稼働時間、バックホールタイプ、IP アドレスなど）を表示するには、タイムラインの上にあるヘッダーを使用します。また、センサーのイベントログの表示やダウンロードも可能です。

1. ヘッダーの最後にある [View Logs] をクリックします。

   [Event Logs] スライドインペインが現れ、イベントログが表示されます。

2. イベントログの保存先となるサポートバンドルファイルを生成するには、[Event Logs] スライドインペインで、[Request Support Bundle] をクリックします。

   注目	サポートバンドル要求がダウンロードできるようになるまでに、約 3 ～ 5 分かかります。

3. [Download Support Bundle] )をクリックして、サポートバンドルのダウンロードプロンプトを開きます。

タイムラインを使用して、指定した時間範囲内の特定の時刻に全体テストが失敗した割合を表示します。タイムラインには、次の機能があります。

折りたたみ可能なカテゴリを使用して、テスト結果、パフォーマンス傾向、およびネイバー AP に関する情報を表示します。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Manage] > [Sensors] > [Sensor List] を選択します。

左側のペインで、表示するネットワーク階層を指定します。

基準に適合するセンサーを表示するには、テーブルの上にあるカテゴリをクリックします。カテゴリは次のとおりです。

テーブルに表示するデータをカスタマイズできます。

1. をクリックします。

2. メニューからテーブルに表示するデータのチェックボックスをオンにします。

3. をクリックします。

センサーの SSH 設定を構成するには、次の手順を実行します。

1. センサーのチェックボックスをオンにします。

2. [Actions] ドロップダウンリストにカーソルを合わせて、[Edit SSH] を選択します。

   [Edit SSH] スライドインペインが表示されます。

3. [EDIT SSH] スライドインペインで、[SSH] トグルをクリックして SSH を有効にします。

4. [Username] および [Password] フィールドに、使用する SSH ログイン情報を入力します。

5. をクリックします。

センサーのステータス LED を変更するには、次の手順を実行します。

1. センサーのチェックボックスをオンにします。

2. [Actions] ドロップダウンリストにカーソルを合わせて、[Edit LED] を選択します。

   [Edit SSH] スライドインペインが表示されます。

3. [Edit LED] スライドインペインで、 [LED] トグルをクリックして、ステータス LED を有効または無効にします。

をクリックします。

センサーの名前を変更するには、次の手順を実行します。

1. センサーのチェックボックスをオンにします。

2. [Actions] ドロップダウンリストにカーソルを合わせて、[Edit Sensor Name(s)] を選択します。

   [Edit Sensor Name(s)] スライドインペインが表示されます。

3. [Edit Sensor Name(s)] スライドインペインで、[Name] フィールドに名前を入力します。

4. をクリックします。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Manage] > [Sensors] > [Backhaul Settings] の順に選択します。

バックホール SSID を追加および管理するには、次の手順を実行します。

1. をクリックします。

   [Create Sensor Backhaul SSID Assignment] ウィンドウが開きます。

2. [Create Sensor Backhaul SSID Assignment] ウィンドウで、次の設定を行います。

   • [Settings Name]：バックホール SSID の名前を入力します。

   • [Wireless Network Name (SSID)]：このバックホール SSID に使用するワイヤレスネットワーク（SSID）を選択します。

   • [Level of Security]：選択した SSID で使用されている暗号化と認証タイプが表示されます。使用可能なセキュリティのオプションは次のとおりです。

     セキュリティオプション	説明
     WPA2 企業	ユーザ認証に Extensible Authentication Protocol（EAP; 拡張可能認証プロトコル）セキュリティを使用します。 ドロップダウンリストから [EAP method] を選択します。 EAP-TLS を選択した場合は、証明書とそのパスワードが必要です。証明書をアップロードするには、[Certificate] ドロップダウンメニューをクリックしてから、 をクリックします。
     WPA2 パーソナル	ユーザ認証に WP2A 暗号化事前共有キー（PSK）を使用します。 [Password] フィールドに使用する PSK を入力します。
     オープン（Open）	セキュリティまたは認証は使用されません。

3. [保存（Save）] をクリックします。

既存のバックホール設定を編集するには、次の手順を実行します。

1. バックホール設定のチェックボックスをオンにします。

2. [Actions] ドロップダウンリストにカーソルを合わせて、[Edit] を選択します。

バックホール設定を削除するには、次の手順を実行します。

1. バックホール設定のチェックボックスをオンにします。

2. [Actions] ドロップダウンリストにカーソルを合わせて、[Delete] を選択します。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Manage] > [Sensors] > [Legacy Tests] の順に選択します。

新しいセンサーテストを追加するには、右上隅にある をクリックします。

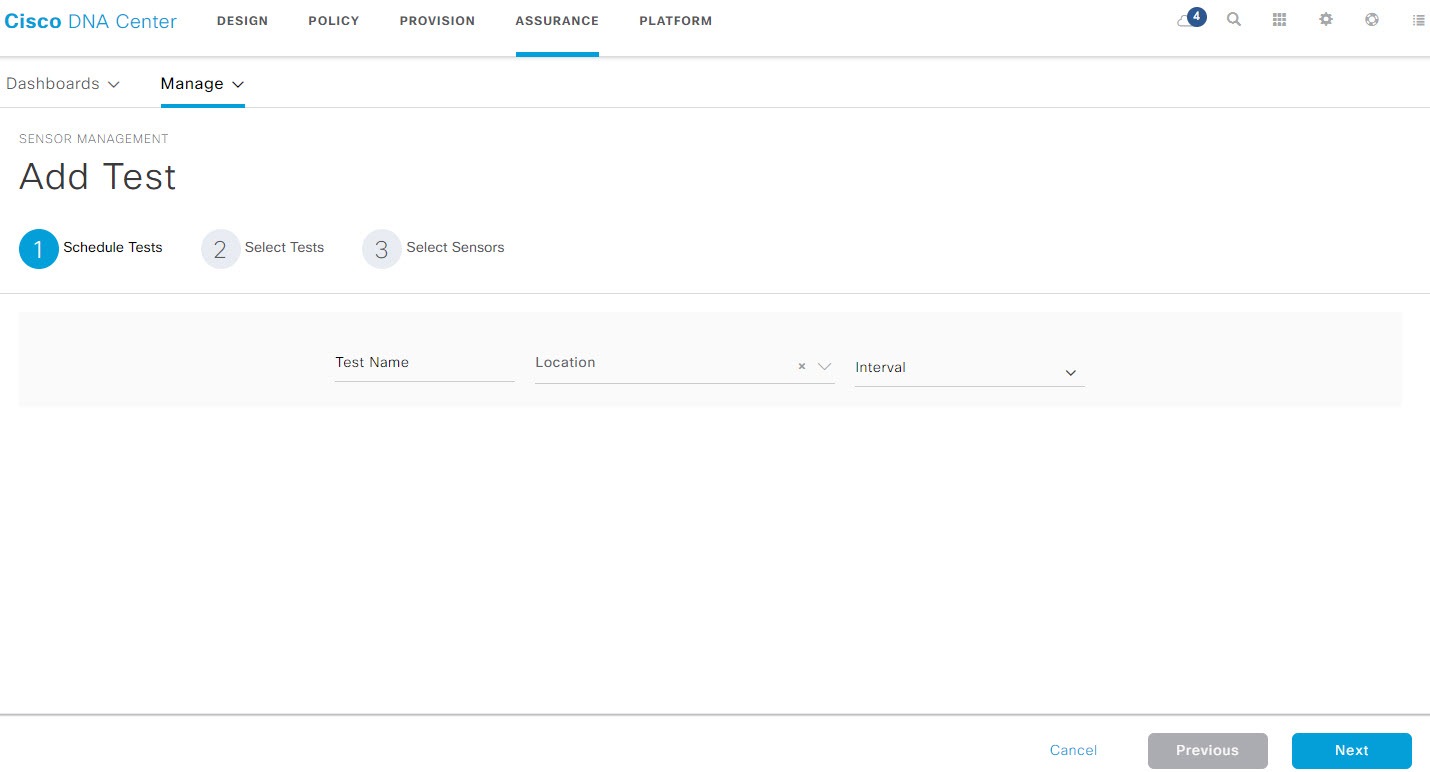

[Add Test] ウィンドウが表示されます。

[Schedule Tests] ステップでは、次の設定を行います。

をクリックして、[Select Tests] ステップに進みます。

[Select Tests] ステップでは、次の設定を行います。

1. 実行対象の [Network Tests] のチェックボックスをオンにして、テストに必要な情報を入力します。

   ネットワークのテスト
   [Test Type]	説明
   オンボーディングのテスト	クライアントのオンボーディングテスト（通常、関連付け、AAA、および DHCP を含む）を実行します。 （注）    このオプションはデフォルトで選択されていて、選択解除できません。 オンボーディングのテストは、Cisco Aironet 1800s アクティブセンサーのソフトウェアリリース 8.8.260.0 以降でサポートされています。
   DNS のテスト	ドメイン名の IP アドレスを解決します。
   ホストの到達可能性テスト	Internet Control Message Protocol（ICMP）エコー要求を使用して到達可能性を確認します。
   RADIUS のテスト	センサーが Dot1x サプリカントとして機能し、ワイヤレスで認証します。Dot1x サプリカントは、Protected Extensible Authentication Protocol（PEAP）と Password Authentication Protocol（PAP） や Microsoft バージョンのチャレンジハンドシェイク認証プロトコル（MS-CHAP）などのプロトコルをサポートしています。

2. 実行対象の [Performance Tests] のチェックボックスをオンにして、テストに必要な情報を入力します。

   パフォーマンステスト
   [Test Type]	説明
   速度テスト	ネットワーク診断テスト（NDT）サーバがある場合は、所定のフィールドに NTD サーバの IP アドレスを入力します。NDT サーバがプロキシサーバ経由で到達可能である場合は、所定のフィールドにプロキシサーバの IP アドレスを入力します。
   IPSLA テスト	センサーから AP への UDP ジッター、UDP エコー、パケット損失、および遅延の測定を実行します。 IPSLA テストを実行するには、ドロップダウンリストから各 SSID の [Service Level] オプションを選択します。[Platinum]（音声）、[Gold]（ビデオ）、[Silver]（ベストエフォート）、および [Bronze]（バックグラウンド）のオプションがあります。

   （注）	速度テストと IPSLA テストは、シスコ ワイヤレス コントローラおよびソフトウェアリリース 8.8 以降の Cisco Aironet 1800s アクティブ センサーでサポートされます。

3. 実行対象の [Application Tests] のチェックボックスをオンにして、テストに必要な情報を入力します。

   電子メールのテスト
   [Test Type]	説明
   電子メールのテスト	主要な構成は以下のとおりです。 [POP3]：Post Office Protocol3。POP3 サーバの TCP ポート（110）に接続します。 [IMAP]：Internet Message Access Protocol。IMAP サーバの TCP ポート（143）に接続します。 [Outlook Web Server]：Outlook Web サーバ（OWS）にログインします。
   Web のテスト	指定された URL へのアクセスと応答データの確認をテストします。
   ファイル転送のテスト	ファイルのアップロードおよびダウンロード動作をテストします。 （注）    センサーテストの最大ファイルサイズは 5 MB です。

をクリックして、センサーの選択ステップに進みます。

[Select Tests] ステップでは、次の設定を行います。

をクリックして、センサーテストを作成します。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

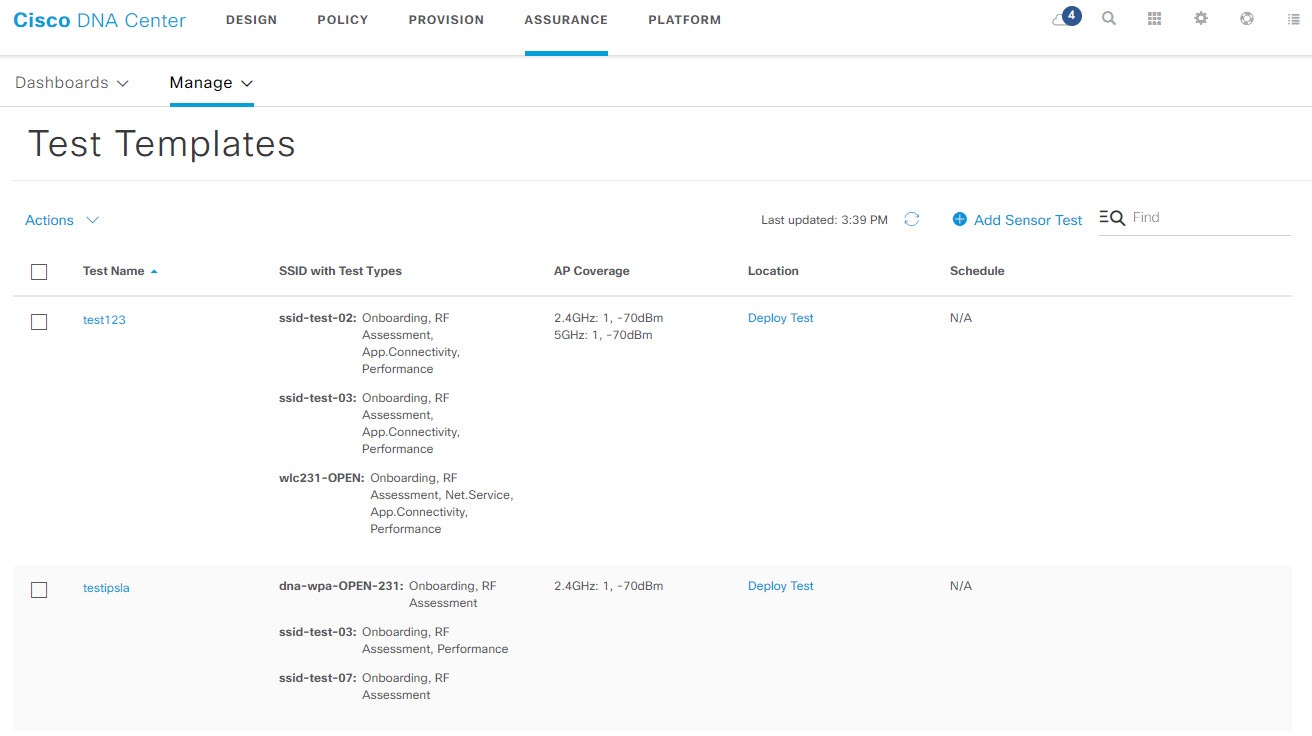

[Manage] > [Sensors] > [Test Templates] を選択します。

新しいセンサーテストテンプレートを作成するには、 をクリックします。

[Set up Sensor Test] ステップでは、次の設定を行います。

をクリックします。

[Enter SSID Credentials] ステップでは、選択した SSID のログイン情報を入力します。

をクリックします。

[Define Sensor Test Category Details] ステップでは、対象にするテストタイプのチェックボックスをオンにします。

1. テストカテゴリがオンボーディングの場合、テストタイプは [Association]、[Authentication]、[DHCP]です。

   （注）	これらのテストタイプはすべてデフォルトで選択されており、テストテンプレートから除外できません。

2. テストカテゴリがRF アセスメントの場合、テストタイプは [Data Rate]、[SNR] です。

   （注）	これらのテストタイプはすべてデフォルトで選択されており、テストテンプレートから除外できません。

3. テストカテゴリがネットワークサービステストの場合は、次のテストタイプから選択します。

   • [DNS]：ドメイン名の IP アドレスを解決します。

   • [RADIUS]：センサーが Dot1x サプリカントとして機能し、ワイヤレスで認証します。

4. テストカテゴリがパフォーマンステストの場合は、次のテストタイプから選択します。

   • [Internet（NDT）]：ネットワーク診断ツール（NDT）を使用して速度テストを実行します。

     ネットワーク診断テスト（NDT）サーバがある場合は、所定のフィールドに NTD サーバの IP アドレスを入力します。NDT サーバがプロキシサーバ経由で到達可能である場合は、所定のフィールドにプロキシサーバの IP アドレスを入力します。

   • [IP SLA]：センサーから AP への UDP ジッター、UDP エコー、パケット損失、および遅延の測定を実行します。

     IPSLA テストを実行するには、ドロップダウンリストから各 SSID の [Service Level] オプションを選択します。[Platinum]（音声）、[Gold]（ビデオ）、[Silver]（ベストエフォート）、および [Bronze]（バックグラウンド）のオプションがあります。

5. テストカテゴリがアプリケーションテストの場合、次のテストタイプから選択します。

   • [Host Reachabilit]：（ICMP）エコー要求を使用した到達可能性をテストします。

   • [Web]：指定した URL へのアクセスと応答データの検証をテストします。

   • [FTP]：ファイルのアップロードおよびダウンロード動作をテストします。

     （注）	センサーテストの最大ファイルサイズは 5 MB です。

6. テストカテゴリが電子メールの場合、次のテストタイプから選択します。

   • [POP3]：Post Office Protocol3。POP3 サーバの TCP ポート（110）に接続します。

   • [IMAP]：Internet Message Access Protocol。IMAP サーバの TCP ポート（143）に接続します。

   • [Outlook Web Access]：Outlook Web サーバにログインし、アクセスを検証します。

をクリックします。

AP カバレージの選択ステップでは、次を実行します。

1. [2.4GHz] と [5GHz] チェックボックスでテストする周波数帯域を選択します。

2. 選択した帯域の [Number of Target APs] ドロップダウンリストで、センサーでテストする AP 番号を選択します。

   （注）	AP は 5 つまで選択できます。

3. 選択した帯域の [RSSI Range] スライダで、該当する RSSI までをドラッグします。

をクリックします。

[Summary] ステップでは、テンプレートの設定を確認します。

をクリックしてテンプレートを作成します。

[Done! Sensor Test Created] 確認ウィンドウで をクリックして、テストテンプレートを実行するロケーションとスケジュールを設定します。

[Select Location] ステップでは、左側の階層メニューを使用して、テストテンプレートを展開するサイト、ビルディング、ロケーションのチェックボックスをオンにします。

をクリックします。

[Set Schedule] ステップでは、テスト頻度オプションを次から 1 つ選択します。

をクリックします。

[Summary] ステップで、展開の詳細を確認します。

をクリックします。

テストテンプレートでテストを実行するには、 をクリックします。

Cisco DNA Centerのホームページで、アシュアランス タブをクリックします。

[Manage] > [Sensors] > [Test Templates] を選択します。

テストテンプレートを複製するには、次の手順を実行します。

1. 複製するテストテンプレートのチェックボックスをオンにします。

2. [Actions] > [Duplicate] を選択します。

3. [Input the new Test Name] ダイアログボックスで、テストテンプレートの複製名を入力します。

4. をクリックします。

   [Test Templates] ウィンドウに複製されたテストテンプレートが表示されます。テストを展開するには、[Location] ステップから [Deploy Test] をクリックします。

テストテンプレートを削除するには、次の手順を実行します。

1. 複製するテストテンプレートのチェックボックスをオンにします。

2. [Actions] > [Delete] を選択します。

3. [Warning] ダイアログボックスで、[Yes] をクリックします。

   テストテンプレートが削除されます。

テストテンプレートの展開を解除するには、次の手順を実行します。

1. 展開を解除する実行中のテストテンプレートのチェックボックスをオンにします。

2. [Actions] > [Undeploy] を選択します。

3. [Warning] ダイアログボックスで、[Yes] をクリックします。

   テストテンプレートの実行が停止されます。

   警告	テストテンプレートの展開を解除すると、ロケーションとスケジュールの設定が削除されます。
