アプライアンスのインストール ワークフロー
Catalyst Center アプライアンスを物理的にインストールするには、インストールする各アプライアンスについて、この章で説明するタスクを完了します。プライマリノードを設定する前に、すべてのアプライアンスをインストールします。
これらのタスクがすべて完了したら、「アプライアンス設定の準備の概要」で説明されている手順に進みます。
アプライアンスの設置
アプライアンスを開梱して点検
 注意 |
内部アプライアンスのコンポーネントを取り扱うときは、静電気防止用ストラップを着用し、モジュールのフレームの端のみを持つようにしてください。 |
手順
|
ステップ 1 |
段ボール箱からアプライアンスを取り出します。将来アプライアンスを出荷する必要がある場合に備えて、すべての梱包材を保存してください。 |
|
ステップ 2 |
カスタマーサービス担当者から提供された機器リストと梱包品の内容を照合します。すべての品目を受信していることを確認してください。 |
|
ステップ 3 |
損傷を確認します。欠品または破損がある場合は、ただちにカスタマーサービス担当者に報告してください。次の情報を用意しておきます。
|
インストール警告とガイドラインの確認
アプライアンスの設置時には、以下のガイドラインが適用されます。
-
アプライアンスを設置する前に、設置場所を検討して準備します。推奨されるサイトの計画および準備タスクについては、『Cisco UCS Site Preparation Guide』を参照してください。
-
アプライアンスの周囲に、保守作業とエアーフローのための十分なスペースがあることを確認します。空気はアプライアンスの前面から入り、背面から出ます。
-
設置場所の空調が、環境仕様に記載された温度要件に適合していることを確認します。
-
キャビネットまたはラックが、ラック要件の確認 に記載された要件に適合していることを確認します。
-
設置場所の電源が、電源装置の仕様 に記載された要件に適合していることを確認します。使用可能な場合は、電源障害に備えて UPS を使用してください。
-
次の注意と警告を慎重に確認します。
注意 |
アプライアンスを取り付ける際は、適切なエアーフローを確保するために、レールキットを使用します。レールキットのないユニットをスタックすると、アプライアンスの上部の空気出口がブロックされます。これにより、オーバーヒート、ファン速度の上昇、および消費電力の増加につながります。設置の際にアプライアンスをレール キットに取り付けて、ユニット間に必要な最小間隔を確保します。レールキットを使用してユニットをマウントすると、間隔を余分にとる必要がありません。 |
注意 |
鉄共振技術を採用している無停電電源装置（UPS）は使用しないでください。このタイプの UPS は、Cisco UCS などのシステムに使用すると、データ トラフィック パターンの変化によって入力電流が大きく変動し、動作が不安定になるおそれがあります。 |
ステートメント 1071 - 警告の定義
 警告 |
安全上の重要な注意事項 装置の取り扱い作業を行うときは、電気回路の危険性に注意し、一般的な事故防止対策に留意してください。使用、設置、電源への接続を行う前にインストール手順を読んでください。各警告の冒頭に記載されているステートメント番号を基に、装置の安全についての警告を参照してください。 これらの注意事項を保管しておいてください。  |
ステートメント 1005 - 遮断器
警告 |
この製品は、設置する建物にショート（過電流）保護機構が備わっていることを前提に設計されています。感電または火災のリスクを軽減するため、保護対象の装置は次の定格を超えないようにします。 250 V、15 A。 |
ステートメント 1074 - 地域および国の電気規則への適合
警告 |
感電または火災のリスクを軽減するため、機器は地域および国の電気規則に従って設置する必要があります。 |
ステートメント 1017 - 立ち入り制限区域
警告 |
この装置は、出入りが制限された場所に設置されることを想定しています。熟練者、教育を受けた担当者、または資格保持者のみが立ち入り制限区域に入ることができます。 |
ラック要件の確認
ラックが次の要件を満たしていることを確認します。
-
標準的な 19 インチ（48.3 cm）幅 4 支柱 EIA ラック（ANSI/EIA-310-D-1992 のセクション 1 に準拠した英国ユニバーサル ピッチに適合するマウント支柱付き）を使用します。
-
シスコが用意しているスライドレールを使用します。ラックポストの穴のタイプは、方形 0.38 インチ（9.6 mm）、丸型 0.28 インチ（7.1 mm）、サイズ 12 ～ 24 UNC、サイズ 10 ～ 32 UNC です。
-
32 コアまたは 56 コアのアプライアンスサーバーごとに少なくとも 1 つのラックユニット（RU）または 1.75 インチ（44.45 mm）の垂直ラックスペースを確保します。
80 コアアプライアンスサーバーごとに少なくとも 2 つのラックユニット（RU）または 3.5 インチ（88.9 mm）の垂直ラックスペースを確保します。
サポートされるシスコ製スライド レール キット
サーバーは、次のレール キット オプションをサポートします。
-
部品 UCSC-RAIL-M6 は、ボール ベアリング スライド レール キットです。
-
部品 UCSC-CMA-C220M6 は、32 コアおよび 56 コアアプライアンスで使用されるボール ベアリング スライド レール キット用の可逆的ケーブル管理アームです。
-
部品 UCSC-CMA-C240M6 は、80 コアアプライアンスのボール ベアリング スライド レール キット用の可逆的ケーブル管理アームです。
ラックの設置に必要な工具
シスコが販売するこのサーバー用のスライド レールの場合、設置に必要な工具はありません。
スライドレールおよびケーブルマネジメントアームの寸法
このサーバーのスライド レールの調整範囲は 24 ～ 36 インチ（610 ～ 914 mm）です。
オプションのケーブルマネジメントアームを使用する場合、長さの要件がさらに追加されます。
-
32 コアおよび 56 コアのアプライアンスの場合、サーバーの背面からケーブル管理アームの背面までの距離は 137.4 mm（5.4 インチ）です。80 コアアプライアンスの場合、この距離は 193 mm（7.6 インチ）です。
-
32 コアおよび 56 コアのアプライアンスの場合、ケーブル管理アームを含むサーバーの合計長は 894 mm（35.2 インチ）です。80 コア アプライアンスの場合、長さは 955 mm（37.6 インチ）です。
アプライアンスの接続および電源投入
アプライアンスの電源をオンにして、アプライアンスが機能していることを確認する方法について説明します。
手順
|
ステップ 1 |
アプライアンスの各電源に、付属の電源コードを接続します。アース付き AC 電源コンセントに電源コードを接続します。詳細については、「電源装置の仕様」を参照してください。
初回のスタートアップ時には、アプライアンスがブートしてスタンバイ電源モードになるまでに約 2 分かかります。 電源ステータス LED は、次のとおりアプライアンスの電源ステータスを示します。
電源ステータス LED などのアプライアンス LED の詳細については、該当するアプライアンスの「前面パネルと背面パネル」のトピックを参照してください。 |
||
|
ステップ 2 |
前面パネルの KVM コネクタに接続されている付属の KVM ケーブルを使用して、USB キーボードと VGA モニタをサーバに接続します。または、背面パネルの VGA および USB ポートを使用することもできます。一度に接続できる VGA インターフェイスは 1 つのみです。 |
LED の確認
アプライアンスの電源を投入したら、前面パネルと背面パネルの LED の状態をチェックし、機能していることを確認します。適切なリンクをクリックすると、アプライアンスの LED の説明が表示されます。
32 コアおよび 56 コア アプライアンス

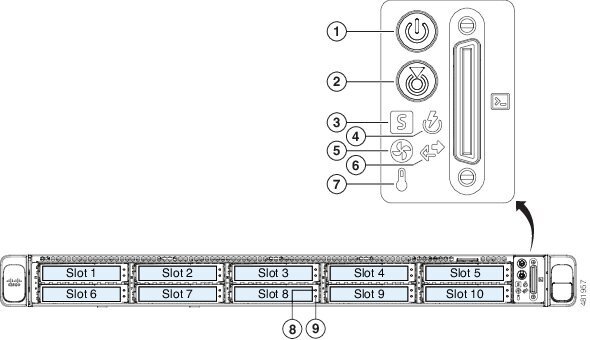

これらの図は、設置後電源投入後、アプライアンスを構成する前に、アプライアンスの LED の識別に役立ちます。
この表は、前面パネル LED インジケータとその意味を示します。
| LED | ステータスインジケータ |
|---|---|
|
1 |
電源ステータス：緑 |
|
2 |
ユニット識別：消灯 |
|
3 |
システムステータス：緑 |
|
4 |
電源装置ステータス：緑 |
|
5 |
ファンステータス：緑 |
|
6 |
ネットワークリンクアクティビティ：消灯 |
|
7 |
温度ステータス：緑 |
|
8 |
ドライブ障害 LED：消灯 |
|
9 |
ドライブアクティビティ LED：緑 |
次の表に、背面パネル LED インジケータとその意味を示します。
| LED | ステータスインジケータ |
|---|---|
|
1 |
最初の電源投入後、すべてのポートのリンクステータスとリンク速度 LED はオフになっているはずです。 Mapping 設定ウィザードまたはブラウザベースの設定ウィザードを使用してネットワーク構成を設定し、テストした後は、すべての ケーブル接続 ポートのリンクステータスとリンク速度の LED が緑色になります。すべての [uncabled] ポートの LED はオフのままです。 |
|
2 |
AC 電源ステータス LED：緑 |
80 コアアプライアンス
次の図は、物理的な設置と初回の電源投入が終わった後（設定前）動作しているアプライアンスの LED を示しています。
この表は、前面パネル LED インジケータとその意味を示します。
| LED | ステータスインジケータ |
|---|---|
|
1 |
電源ステータス：緑 |
|
2 |
ユニット識別：消灯 |
|
3 |
システムステータス：緑 |
|
4 |
ファンステータス：緑 |
|
5 |
温度ステータス：緑 |
|
6 |
電源装置ステータス：緑 |
|
7 |
ネットワークリンクアクティビティ：消灯 |
|
8 |
ドライブ障害 LED：消灯 |
|
9 |
ドライブアクティビティ LED：緑 |
次の表に、背面パネル LED インジケータとその意味を示します。
| LED | ステータスインジケータ |
|---|---|
|
1 |
最初の電源投入後、すべてのポートのリンクステータスとリンク速度 LED はオフになっているはずです。 Mapping 設定ウィザードまたはブラウザベースの設定ウィザードを使用してネットワーク構成を設定し、テストした後は、すべての ケーブル接続 ポートのリンクステータスとリンク速度の LED が緑色になります。すべての [uncabled] ポートの LED はオフのままです。 |
|
2 |
AC 電源ステータス LED：緑 |
