Cisco EtherSwitch サービス モジュール機能ガイド

---

リリース	変更内容
12.2(25)EZ（スイッチ ソフトウェア）	この機能が導入されました。
12.3(14)T（ルータ ソフトウェア）	この機能が導入されました。

リリース	変更内容
12.2(25)SEC（スイッチ ソフトウェア）	この機能が導入されました。
12.3(14) T3（ルータ ソフトウェア）	この機能が導入されました。

ハードウェアの概要

Cisco EtherSwitch サービス モジュールは、Cisco IP Phone、シスコのワイヤレス アクセス ポイント、ワークステーションなどのデバイスや、サーバ、ルータ、スイッチなどその他のネットワーク デバイスから接続可能なモジュールです。

---

（注） Cisco EtherSwitch サービス モジュール モデル NME-16ES-1G、NME-X-23ES-1G では IP 電話がサポートされていません。

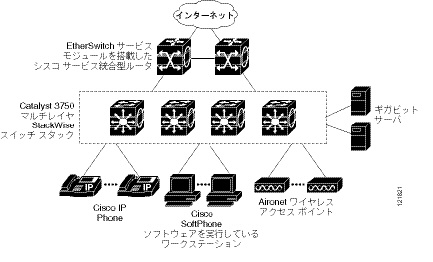

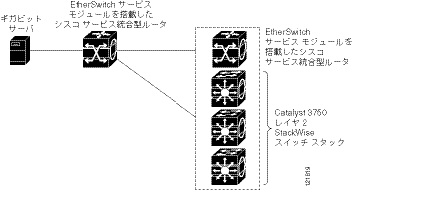

Cisco EtherSwitch サービス モジュールをバックボーン スイッチとして展開し、他のネットワーク デバイスからの 10BASE-T、100BASE-TX、および 1000BASE-T イーサネット トラフィックを統合できます。

Cisco EtherSwitch サービス モジュールは、単一のスイッチ ユニットとして、または単一のエンティティとして機能するスイッチング スタックを構成する一連のスイッチとして管理できます。Cisco StackWise EtherSwitch NME-XD-24ES-1S-P サービス モジュールのスタッキング ポートは、スタックのスイッチまたは他の Cisco EtherSwitch サービス モジュールを接続するために使用されます。Cisco EtherSwitch サービス モジュールが Cisco StackWise ポートを使用して接続されていない場合、Cisco EtherSwitch サービス モジュールは個別に管理されます。Cisco EtherSwitch サービス モジュールをサポートする Cisco ルータについては、『 Cisco Network Modules Hardware Installation Guide 』を参照してください。

---

（注） • 1 つのルータ シャーシには Cisco StackWise EtherSwitch NME-XD-24ES-1S-P サービス モジュールを 1 つだけインストールできます。

• 1 つのルータ シャーシには、最大 2 つの Cisco EtherSwitch サービス モジュールをインストールでき（Cisco 3845、Cisco 3825、Cisco 2851、および Cisco 2821 ルータの場合）、Cisco 3745 または Cisco 3845 ルータの場合は最大 4 つの Cisco EtherSwitch NME-16ES-1G-P サービス モジュールをインストールできます。

• ルータ シャーシに 3 つ以上の Cisco EtherSwitch サービス モジュールをインストールするには、特定のケーブル接続が必要です。複数の Cisco EtherSwitch サービス モジュールのケーブル接続については、次の URL にある『Cisco Network Modules Hardware Installation Guide』を参照してください。

http://www.cisco.com/en/US/products/hw/modules/ps2797/products_module_installation_guide_book09186a00802d2910.html



Cisco EtherSwitch サービス モジュールには次の 6 つのタイプがあります。

• NME-16ES-1G：16 個の 10/100 Mbps ポートと、1 個の 10/100/1000 ギガビット イーサネット ポートを備えた、標準シングル幅 Cisco EtherSwitch サービス モジュール。

• NME-16ES-1G-P：16 個の Power over Ethernet（PoE）搭載 10/100 Mbps ポートと、1 個の 10/100/1000 ギガビット イーサネット ポートを備えた、標準シングル幅 Cisco EtherSwitch サービス モジュール。

---

（注） 16 ポートの Cisco EtherSwitch サービス モジュールの 10/100/1000 ギガビット イーサネット ポートは PoE をサポートしません。

• NME-X-23ES-1G：23 個の 10/100 Mbps ポートと、1 個の 10/100/1000 ギガビット イーサネット ポートを備えた、拡張シングル幅 Cisco EtherSwitch サービス モジュール。

• NME-X-23ES-1G-P：23 個の 10/100 Mbps PoE ポートと、1 個の 10/100/1000 ギガビット イーサネット ポートを備えた、拡張シングル幅 Cisco EtherSwitch サービス モジュール。すべてのポートは PoE をサポートします。

• NME-XD-48ES-2S-P：48 個の 10/100 Mbps PoE ポートと、2 個の Small Form-Factor Pluggable（SFP）ギガビット イーサネット サービス モジュール ポートを備えた、拡張ダブル幅 Cisco EtherSwitch サービス モジュール

• NME-XD-24ES-1S-P：24 個の 10/100 Mbps PoE ポートと、1 個の SFP ポート、および 2 個の Cisco StackWise ポートを備えた、拡張ダブル幅 Cisco EtherSwitch サービス モジュール

Cisco EtherSwitch サービス モジュール ハードウェアに関する詳細な情報については、次の URL にある『 Cisco Network Modules Hardware Installation Guide』を参照してください。

http://www.cisco.com/en/US/products/hw/modules/ps2797/products_module_installation_guide_book09186a00802d2910.html

ソフトウェア機能と利点

Cisco EtherSwitch サービス モジュールは、次のいずれかのソフトウェア イメージをインストールして出荷されます。

• IP ベース イメージ：レイヤ 2+ 機能を提供します（エンタープライズ クラスのインテリジェント サービス）。これらの機能には、アクセス コントロール リスト（ACL）、Quality of Service（QoS）、スタティック ルーティング、ホット スタンバイ ルータ プロトコル（HSRP）、Routing Information Protocol（RIP）が含まれます。IP ベース イメージをインストールした Cisco EtherSwitch サービス モジュールは、IP サービス イメージにアップグレードできます。

• IP サービス イメージ：より豊富なエンタープライズクラスのインテリジェント サービス セットを提供します。それには、すべての IP ベース イメージ機能と完全なレイヤ 3 ルーティング（IP ユニキャスト ルーティング、IP マルチキャスト ルーティング、およびフォールバック ブリッジング）が含まれます。IP サービス イメージには、レイヤ 2+ スタティック ルーティングや RIP と区別される特長として、Enhanced Interior Gateway Routing Protocol（EIGRP）や Open Shortest Path First（OSPF）などのプロトコルが含まれています。

ここで取り上げる機能の一部は、IP ベース イメージと IP サービス イメージの暗号化バージョンだけに対応しています。この機能を使用し、Cisco.com からソフトウェアの暗号化バージョンをダウンロードするには許可を得る必要があります。

Cisco EtherSwitch サービス モジュールには、次の機能と利点があります。

• 「Ease-of-Use および Ease-of-Deployment 機能」

• 「パフォーマンス向上機能」

• 「管理オプション」

• 「管理の簡易性に関する機能」

• 「アベイラビリティ機能」

• 「VLAN 機能」

• 「セキュリティ機能」

• 「QoS および CoS 機能」

• 「Power-over-Ethernet の機能」

• 「モニタ機能」

Ease-of-Use および Ease-of-Deployment 機能

• Express Setup：ブラウザベースのプログラムから、基本 IP 情報、接続情報、Cisco EtherSwitch サービス モジュールおよび Telnet のパスワード、簡易ネットワーク管理プロトコル（SNMP）情報を使用して、Cisco EtherSwitch サービス モジュールの初回設定を簡単に実行できます。

• Cisco EtherSwitch サービス モジュールの設定とモニタリングを容易にするグラフィカル ユーザ インターフェイス（GUI）。これらの GUI の詳細については、「管理オプション」を参照してください。

• ユーザ定義およびシスコ デフォルトの SmartPort マクロ：ネットワーク間展開を簡易化するための、カスタムの EtherSwitch サービス モジュール設定を作成できます。

• Cisco StackWise テクノロジーを、次の用途に使用できます。

– Cisco StackWise ポートを経由して最大 9 個の Cisco EtherSwitch サービス モジュールを接続し、ネットワーク内で単一のスイッチとして動作できます。

– 単一の IP アドレスおよび設定ファイルを使用して、スイッチ スタック全体を管理できます。

– 新しいスタック メンバの自動 Cisco IOS ソフトウェア バージョン チェックを行うことができ、オプションで、スタック マスターまたは TFTP サーバからイメージを自動的にロードできます。

– スタックの動作を妨げることなく、スタック内の Cisco EtherSwitch サービス モジュールの追加、取り外し、交換ができます。

– オフライン設定機能付きのスイッチ スタックで、新しいメンバをプロビジョニングできます。事前に特定のスタック メンバ番号のインターフェイス コンフィギュレーションを設定できます。スイッチ スタックは、プロビジョニングされた Cisco EtherSwitch サービス モジュールがスタックの一部であるかどうかにかかわらず、スタックのリロード時にこの情報を保持します。

– スタック リング アクティビティ統計情報（各スタック メンバからリングに送信されたフレームの数）を表示できます。

パフォーマンス向上機能

• すべての EtherSwitch サービス モジュール ポートでの速度自動検知およびデュプレックス モードの自動ネゴシエーション：帯域幅を最適化します

• 10/100 Mbps インターフェイス上の自動メディア インターフェイス クロスオーバー（Auto-MDIX）機能により、インターフェイスが必要なケーブル接続タイプ（ストレートまたはクロス）を自動的に検出し、接続を適切に設定します

• スイッチ スタック内で最大 32 Gbps の転送レート

• 耐障害性の向上、および Cisco EtherSwitch サービス モジュール、ルータ、およびサーバ間で、最大 800 Mbps（Fast EtherChannel）の全二重帯域幅を実現するための EtherChannel

• ポート集約プロトコル（PAgP）およびリンク集約制御プロトコル（LACP）により、EtherChannel リンクを自動的に作成します

• スタックの Cisco EtherSwitch サービス モジュール全体で、レイヤ 2 およびレイヤ 3 パケットをギガビット/秒のライン レートで転送

• ポート単位のストーム制御。ブロードキャスト ストーム、マルチキャスト ストーム、およびユニキャスト ストームを防止します。

• レイヤ 2 の不明なユニキャスト、マルチキャスト、およびブリッジド ブロードキャスト トラフィック転送に対するポート ブロッキング

• Cisco Group Management Protocol（CGMP）サーバのサポートおよび Internet Group Management Protocol（IGMP）バージョン 1、バージョン 2、およびバージョン 3 対応の IGMP スヌーピング。

– （CGMP デバイスの場合）CGMP が特定のエンド ステーションへのマルチキャスト トラフィックを制限し、ネットワーク全般のトラフィックを軽減

– （IGMP デバイスの場合）IGMP スヌーピングによってマルチメディア トラフィックとマルチキャスト トラフィックを効率的に転送

• IGMP レポート抑制。1 つのマルチキャスト ルータ クエリーにつき 1 つの IGMP レポートだけをマルチキャスト デバイスへ送信します（IGMPv1 または IGMPv2 クエリーだけをサポート）。

• Multicast VLAN Registration（MVR; マルチキャスト VLAN レジストレーション）により、マルチキャスト VLAN 内でマルチキャスト ストリームを継続的に送信しながら、帯域幅およびセキュリティ上の理由から、加入者 VLAN からストリームを分離します。

• IGMP フィルタリング：Cisco EtherSwitch サービス モジュール ポート上のホストが所属できるマルチキャスト グループ セットを制御します

• IGMP スロットリング。IGMP 転送テーブルのエントリ数が最大になったときのアクションを設定します。

管理オプション

• デバイス マネージャ：デバイス マネージャは、1 つの Cisco EtherSwitch サービス モジュールに対して、簡略化された管理を提供します。SmartPort および色分けしたグラフなどのこの機能を使用することで、Cisco EtherSwitch サービス モジュールを設定および監視しやすくなります。デバイス マネージャは Cisco EtherSwitch サービス モジュールにすでにインストールされています。Express Setup プログラムまたは CLI ベースのセットアップ プログラムによって Cisco EtherSwitch サービス モジュールを設定した後、Microsoft Internet Explorer または Netscape Navigator のブラウザ セッションを介してデバイス マネージャにアクセスできます。詳細については、デバイス マネージャのオンライン ヘルプを参照してください。

• Cisco Network Assistant：Cisco Network Assistant には、Cisco EtherSwitch サービス モジュールのクラスタを含む 1 台または複数のデバイスを GUI を通じて管理する、包括的な機能のセットが用意されています。このアプリケーションは Cisco.com からダウンロードし、PC にインストールする必要があります。次の URL で Network Assistant についての詳細情報を取得できます。

http://www.cisco.com/go/NetworkAssistant

• CLI：Cisco IOS CLI ソフトウェアは、デスクトップ スイッチングおよびマルチ レイヤ スイッチング機能をサポートするように拡張されました。CLI にアクセスするには、管理ステーションを直接 Cisco EtherSwitch サービス モジュールのコンソール ポートに接続するか、リモート管理ステーションから Telnet を使用します。任意のスタック メンバのコンソール ポートに接続することにより、スイッチ スタックを管理できます。Cisco EtherSwitch サービス モジュール CLI の詳細については、次の URL にある『 Catalyst 3750 Switch Command Reference , Cisco IOS Release 12.2』を参照してください。

http://www.cisco.com/en/US/products/hw/switches/ps5023/prod_command_reference_list.html

• SNMP：CiscoWorks 2000 LAN Management Suite（LMS）および HP OpenView などの SNMP 管理アプリケーション。HP OpenView、SunNet Manager などのプラットフォームが稼働している SNMP 対応管理ステーションから管理できます。Cisco EtherSwitch サービス モジュールでは、総合的な拡張 MIB セットおよび 4 つのリモート モニタリング（RMON）グループがサポートされます。SNMP の使用の詳細については、次の URL にある『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm

管理の簡易性に関する機能

---

（注） この項に記載されている暗号化セキュア シェル（SSH）機能は、Cisco EtherSwitch サービス モジュールのソフトウェア イメージの暗号化バージョンだけで使用できます。

• Cisco EtherSwitch サービス モジュールの管理、設定ストレージ、および配信を自動化するための Cisco IE2100 シリーズ CNS 組み込みエージェント。

• Cisco EtherSwitch サービス モジュール情報（IP アドレス、デフォルト ゲートウェイ、ホスト名、ドメイン ネーム システム（DNS）および簡易ファイル転送プロトコル（TFTP）サーバ名など）の設定を自動化するための Dynamic Host Configuration Protocol（DHCP）

• 加入者 ID および IP アドレス管理の DHCP リレー エージェント情報（Option 82）。

• DHCP リレーによる DHCP クライアントからの UDP ブロードキャストの転送（IP アドレス要求を含む）。

• DHCP サーバによる IP アドレスおよびその他の DHCP オプションの IP ホストへの自動割り当て。

• DNS サーバおよび TFTP サーバへのユニキャスト要求の送信：DNS サーバには、Cisco EtherSwitch サービス モジュールの IP アドレスおよび対応するホスト名を使用してサービス モジュールを識別できるようにユニキャスト要求を送信します。TFTP サーバには、TFTP サーバからソフトウェア アップグレードを管理できるようにユニキャスト要求を送信します

• IP アドレスおよび対応するメディア アクセス コントロール（MAC）アドレスによって Cisco EtherSwitch サービス モジュールを特定するアドレス解決プロトコル（ARP）

• 特定の送信元 MAC アドレスおよび宛先 MAC アドレスを持ったパケットをドロップするユニキャスト MAC アドレス フィルタリング。

• Cisco Discovery Protocol（CDP）バージョン 1 および 2：Cisco EtherSwitch サービス モジュールとネットワーク上のその他のシスコ デバイスとの間で、ネットワーク トポロジの検出とマッピングを実行します

• ネットワーク タイム プロトコル（NTP）により、外部ソースからすべての Cisco EtherSwitch サービス モジュールに一貫したタイムスタンプを提供します

• Cisco IOS File System（IFS）。Cisco EtherSwitch サービス モジュールが使用するすべてのファイル システムに対して単一インターフェイスを提供します

• 最大 16 の Telnet 接続を同時に使用できる帯域内管理アクセス。ネットワーク上で複数の CLI ベース セッションを実行できます。

• ネットワーク上の複数の CLI ベース セッションに対する、最大 5 つの暗号化された同時 SSH 接続によってインバンド管理アクセスが可能（Cisco EtherSwitch サービス モジュール ソフトウェア イメージの暗号化バージョンが必要です）。

• SNMP バージョン 1、2c、3 の GET および SET 要求を使用したインバンド アクセスが可能。

アベイラビリティ機能

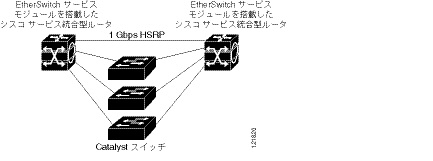

• HSRP：Cisco EtherSwitch サービス モジュールの制御とレイヤ 3 ルータの冗長化を行います。

• 自動スタック マスターの再選択。使用できなくなったスタック マスターを置き換えます（フェールオーバー サポート）。

新たに選択されたスタック マスターでは、1 秒未満でレイヤ 2 トラフィックを受信し始め、3 ～ 5 秒の間でレイヤ 3 トラフィックを受信し始めます。

• クロススタック EtherChannel。スイッチ スタック全体で冗長リンクのプロビジョニングを行います。

• 単方向リンク検出（UDLD）およびアグレッシブ UDLD。光ファイバ ケーブルの配線ミスまたはポート障害に起因する光ファイバ インターフェイス上の単一方向リンクを検出し、ディセーブルにします。

• IEEE 802.1D スパニングツリー プロトコル（STP）による冗長バックボーン接続およびループフリー ネットワーク。STP には次の機能があります。

– 最大 128 のスパニングツリー インスタンスをサポート。

– Per-VLAN Spanning-Tree Plus（PVST+）による VLAN 間のロード バランシング。

– Rapid PVST+ による VLAN 間のロード バランシングとスパニングツリー インスタンスの高速コンバージェンス。

– UplinkFast、クロススタック UplinkFast、および BackboneFast によって、スパニングツリー トポロジの変更後に高速コンバージェンスを実行し、ギガビット アップリンクやクロススタック ギガビット アップリンクなどの冗長アップリンク間のロード バランシングを達成。

• VLAN をスパニングツリー インスタンスにグループ化し、データ トラフィックに複数のパスを提供してロード バランシングを実現する IEEE 802.1s マルチ スパニングツリー プロトコル（MSTP）と、ルートおよび指定ポートをただちにフォワーディング ステートに移行することにより、スパニングツリーの高速コンバージェンスを実現する IEEE 802.1w 高速スパニングツリー プロトコル（RSTP）。

• PVST+、Rapid-PVST+、および MSTP モードで使用できるスパニングツリーのオプション機能は次のとおりです。

– PortFast。ポートをブロッキング ステートからフォワーディング ステートに即時に移行することで転送遅延を解消します。

– BPDU ガード。ブリッジ プロトコル データ ユニット（BPDU）を受信する PortFast 対応ポートをシャットダウンします。

– BPDU フィルタリング。PortFast 対応ポートで BPDU の送受信ができなくなります。

– ルート ガード。ネットワーク コア外のスイッチがスパニングツリー ルートになることを防ぎます。

– ループ ガード。 代替ポートまたはルート ポートが、単一方向リンクの原因となる障害によって指定ポートになることを防ぎます。

• 等コスト ルーティング。リンクレベルおよび Cisco EtherSwitch サービス モジュール レベルで冗長化できます。

• Cisco 2811、2821、2851、3825、および 3845 サービス統合型ルータ（ISR）を介したリダンダント電源（RPS）のサポート。AC-IP の電源がインストールされている場合、RPS は ISR、PoE に使用できます。

VLAN 機能

• IEEE 802.1Q 標準によって許可された 1 ～ 4094 の範囲の VLAN ID が完全にサポートされています。

• ポートが属する VLAN ID（別名 VLAN メンバーシップ）。デフォルトでは、すべてのポートで 1 です。

• ダイナミック VLAN メンバーシップに対応する VLAN Query Protocol（VQP）。

• すべてのポート上で稼働する ISL（スイッチ間リンク）および IEEE 802.1Q トランキング カプセル化。ネットワークの移動、追加、変更や、ブロードキャストおよびマルチキャスト トラフィックの管理および制御、さらに、ハイセキュリティ ユーザおよびネットワーク リソース別の VLAN グループの確立によるネットワーク セキュリティを実現します。

• ダイナミック トランキング プロトコル（DTP）。2 つのデバイス間のリンクでのトランキングのネゴシエーション、および使用するトランキング カプセル化タイプ（802.1Q または ISL）のネゴシエーションを行います。

• VLAN トランキング プロトコル（VTP）および VTP プルーニング。トラフィックのフラッディングをそのトラフィックを受信するステーションへのリンクだけに制限することによって、ネットワーク トラフィックを削減します。

• 音声 VLAN。Cisco IP Phone から音声トラフィック用のサブネットを作成します。

• VLAN 1 の最小化：VLAN 1 を任意の個々の VLAN トランク リンクでディセーブル化することで、スパニングツリー ループまたはストームのリスクを軽減。この機能をイネーブルに設定すると、トランク上でユーザ トラフィックは送受信されません。Cisco EtherSwitch サービス モジュールの CPU はコントロール プロトコル フレームの送受信を継続します。

セキュリティ機能

---

（注） ここに示した Kerberos 機能は、Cisco EtherSwitch サービス モジュールのソフトウェア イメージの暗号化バージョンだけで使用できます。

• パスワードによって保護された管理インターフェイスへのアクセス（読み取り専用および読み取り/書き込み）により、不正な設定変更を防止できます。

• セキュリティ レベル、通知、および対応するアクションを選択できる、マルチレベル セキュリティ。

• セキュリティを確保できるスタティック MAC アドレッシング。

• 保護ポート オプション。同一 Cisco EtherSwitch サービス モジュール上の指定ポートへのトラフィック転送を制限します

• ポートにアクセスできるステーションの MAC アドレスを制限または特定するポート セキュリティ オプション。

• ポート セキュリティ エージング。ポートのセキュア アドレスにエージング タイムを設定します。

• BPDU ガード。無効なコンフィギュレーションが発生した場合に、PortFast が設定されているポートをシャットダウンします。

• 標準および拡張 IP アクセス コントロール リスト（ACL）。ルーテッド インターフェイス（ルータ ACL）と VLAN の双方向およびレイヤ 2 インターフェイス（ポート ACL）の受信方向に関するセキュリティ ポリシーを定義します。

• MAC 拡張アクセス コントロール リスト。レイヤ 2 インターフェイスの着信方向のセキュリティ ポリシーを定義します。

• VLAN ACL（VLAN マップ）により、MAC、IP、および TCP/User Datagram Protocol（UDP）ヘッダー内の情報に基づくトラフィックのフィルタリングを行い VLAN 内のセキュリティを確保

• 非 IP トラフィックをフィルタリングする、送信元および宛先 MAC ベースの ACL。

• untrusted（信頼性のない）ホストと DHCP サーバの間の untrusted DHCP メッセージをフィルタリングする DHCP スヌーピング。

• IEEE 802.1x ポートベースの認証により不正なデバイス（クライアント）がネットワークにアクセスするのを防止。

– 802.1x と VLAN 割り当てにより、802.1x 認証ユーザを指定した VLAN に制限

– 802.1x とポート セキュリティにより、802.1x ポートへのアクセスを制御

– 802.1x と音声 VLAN により、ポートの許可または無許可ステートに関係なく、IP フォンは音声 VLAN にアクセス可能

– 802.1x とゲスト VLAN により、非 802.1x 準拠のユーザに限定されたサービスを提供

• Terminal Access Controller Access Control System Plus（TACACS+）。TACACS サーバを介してネットワーク セキュリティを管理する独自の機能です。

• RADIUS により、認証、許可、アカウンティング（AAA）サービスを使用して、リモートユーザの ID の検証、アクセスの許可、アクションの追跡を実行。

• Kerberos セキュリティ システム。信頼できるサードパーティを使用して、ネットワーク リソースに対する要求を認証します（Cisco EtherSwitch サービス モジュール ソフトウェア イメージの暗号化バージョンが必要）

• サービス プロバイダー ネットワークを経由するリモート サイトのユーザを持つカスタマーが、VLAN をその他のカスタマーから分離しておくことができるようにする 802.1Q トンネリングと、カスタマー ネットワークにすべてのユーザに関する完全な STP、CDP、および VTP 情報を核所するためのレイヤ 2 プロトコル トンネリング（Cisco EtherSwitch サービス モジュールでは使用可能ですが、サービス統合型ルータ（ISR）では使用できません）

QoS および CoS 機能

• 自動 QoS（auto-QoS）。トラフィックの分類と出力キューの設定を自動化することで既存の QoS 機能の展開を簡略化します（Voice over IP のみ）。

• 個々の Cisco EtherSwitch サービス モジュール単位ではなく、スイッチ スタック内の Cisco EtherSwitch サービス モジュールに QoS 機能を設定するクロススタック QoS。

• 分類

– 物理インターフェイスまたはポート単位 VLAN 単位で分類。

– ポート単位の IP タイプ オブ サービス/DiffServ コード ポイント（IP ToS/DSCP）および 802.1p CoS プライオリティ マーキング。ポート単位でのミッションクリティカルなアプリケーションのパフォーマンスを保護。

– フローベースのパケット分類（MAC、IP、および TCP/UDP ヘッダー内の情報に基づく分類）に基づく IP ToS/DSCP および 802.1p CoS マーキング。ネットワーク エッジでの高性能な QoS を実現し、各種ネットワーク トラフィックに応じて区別化したサービス レベルを可能にし、ネットワーク内のミッションクリティカルなトラフィックを優先。

– QoS ドメイン内および別の QoS ドメインとの境界ポートにおける、trusted（信頼性のある）ポート ステート（CoS、DSCP、および IP precedence）。

– 信頼境界機能。Cisco IP Phone の存在を検出し、受信した CoS 値を信頼して、ポート セキュリティを確保。

• ポリシング

– 物理インターフェイスまたはポート単位 VLAN 単位でポリシング。

– Cisco EtherSwitch サービス モジュール ポート上のトラフィックポリシング ポリシー：特定のトラフィック フローに割り当てるポート帯域幅を管理します。

– トラフィック フローのポリシングをまとめて行う集約ポリシング。特定のアプリケーションまたはトラフィック フローをあらかじめ定義された特定のレートに制限します。

• 帯域利用率の制限を超過したパケットのアウトオブプロファイル マークダウン。

• 入力キューイングおよびスケジューリング

– ユーザ トラフィック用に設定可能な 2 つの入力キュー（一方のキューをプライオリティ キューにできます）。

– 輻輳回避メカニズムとしての重み付けテール ドロップ（WTD）。キュー長を管理し、トラフィックの分類ごとに異なるドロップ優先順位を設定します。

– シェイプド ラウンド ロビン（SRR）。パケットをキューから出してスタックまたは内部リングに送信するときのレートを決定するスケジューリング サービス（入力キューでサポートされる唯一のモードはシェアリング）。

• 出力キューおよびスケジューリング

– 1 ポートに 4 つの出力キュー。

– 輻輳回避メカニズムとしての WTD。キュー長を管理し、トラフィックの分類ごとに異なるドロップ優先順位を設定します。

– スケジューリング サービスとしての SRR。キューからパケットを出して出力インターフェイスに入れる速度を指定します（出力キューではシェーピングおよび共有がサポートされます）。シェーピング型出力キューは、ポート帯域幅の割り当てが保証されますが、割り当てられたポート帯域幅の使用に制限されています。共有型出力キューは、設定された帯域幅の割り当てが保証されるだけではなく、他のキューが空になり、その割り当て分の帯域幅が使用されない場合、保証された割り当てより多く使用できます。

Power-over-Ethernet の機能

• Cisco EtherSwitch サービス モジュールが、回路に電源が供給されていないことを検出した場合に、すべての 10/100 Mbps イーサネット ポートから、接続されたシスコの先行標準 IEEE 802.3af 準拠の受電デバイスに電力を供給する機能

• 24 ポート PoE の Cisco EtherSwitch サービス モジュールは、各 10/100 Mbps ポートで最大 15.4 W の電力を供給できます。48 ポート PoE の Cisco EtherSwitch サービス モジュールは、48 個の 10/100 Mbps ポートのうち任意の 23 個で最大 15.4 W の電力を供給できます。ルータ シャーシの電源容量に応じて、ポートの任意の組み合わせで、同時に平均 7.5 W の電力を供給できます。

---

（注） 供給電力の合計は、最大でプラットフォーム電源の制限値です。PoE は、ルータに同梱の AC+IP 電源（デフォルト以外の電力）を使用する必要があります。PoE 電力要件の詳細については、Cisco.com の Web ページにアクセスします。[Products and Solutions] リンクをクリックします。プルダウン メニューから、[Routers and Routing Systems] をクリックします。Cisco EtherSwitch サービス モジュールをインストールするルーター プラットフォームをクリックします。

モニタ機能

• ポート レベル、サービス モジュール レベル、およびスタック レベルのステータスを提供する Cisco EtherSwitch サービス モジュールの LED

• MAC アドレス通知トラップおよび RADIUS アカウンティング：Cisco EtherSwitch サービス モジュールが学習または削除した MAC アドレスを保存して、ネットワーク上のユーザをトラッキングします

• Switched Port Analyzer（SPAN; スイッチド ポート アナライザ）および Remote SPAN（RSPAN）。任意のポートまたは VLAN について、トラフィック モニタリングが可能です。

• Intrusion Detection System（IDS; 侵入検知システム）における SPAN および RSPAN のサポート。ネットワーク セキュリティ違反をモニタ、撃退、およびレポートします。

• 組み込み RMON エージェントの 4 つのグループ（履歴、統計、アラーム、およびイベント）を使用して、ネットワークをモニタし、トラフィック解析を行うことができます。

• Syslog 機能。認証または許可エラー、リソースの問題、およびタイムアウト イベントに関するシステム メッセージを記録します。

• レイヤ 2 traceroute。パケットが送信元デバイスから宛先デバイスへ送られる物理パスを識別します。

• タイム ドメイン反射率計（TDR）により、銅線イーサネット 10/100/1000 ポートにおけるケーブル配線の問題の診断と解決を行います。

Cisco StackWise の概念

ここでは、Cisco EtherSwitch サービス モジュールのスイッチ スタックに適用される概念について説明します。

• 「スイッチ スタックの概要」

• 「スイッチ スタックのメンバーシップ」

• 「スタック マスターの選択と再選択」

• 「スイッチ スタック ブリッジ ID とルータ MAC アドレス」

• 「スタック メンバ番号」

• 「スタック メンバのプライオリティ値」

• 「スイッチ スタックのソフトウェア互換性に関する推奨事項」

• 「スタック プロトコル バージョンの互換性」

• 「Cisco EtherSwitch サービス モジュール間の重大な非互換性」

• 「Cisco EtherSwitch サービス モジュール間の軽微な非互換性」

• 「スイッチ スタックのコンフィギュレーション ファイル」

• 「スイッチ スタックの管理接続」

• 「IP アドレスによるスイッチ スタックへの管理接続」

• 「SSH セッションによるスイッチ スタックへの管理接続」

• 「コンソール ポートによるスイッチ スタックへの管理接続」

• 「特定のスタック メンバへの管理接続」

• 「特定のスタック メンバへの CLI アクセス」

• 「特定のスタック メンバへの CLI アクセス」

スイッチ スタックの概要

Cisco EtherSwitch サービス モジュールを 24 ポートの Cisco StackWise EtherSwitch サービス モジュールの StackWise ポートを介して接続し、Cisco ルータを介してスイッチ スタックを管理することにより、Cisco EtherSwitch サービス モジュールを管理できます。Cisco EtherSwitch サービス モジュールをサポートする Cisco ルータについては、『 Cisco Network Modules Hardware Installation Guide 』を参照してください。

---

（注） • 1 つのルータ シャーシには Cisco StackWise EtherSwitch NME-XD-24ES-1S-P サービス モジュールを 1 つだけインストールできます。

• Cisco 3845、Cisco 3825、Cisco 2851、または Cisco 2821 ルータには、最大 2 つの Cisco EtherSwitch サービス モジュールをインストールできます。Cisco 3745 または Cisco 3845 ルータには、最大 4 つの Cisco EtherSwitch NME-16ES-1G-P サービス モジュールをインストールできます。

• ルータ シャーシに 3 つ以上の Cisco EtherSwitch サービス モジュールをインストールするには、特定のケーブル接続が必要です。複数の Cisco EtherSwitch サービス モジュールのケーブル接続については、次の URL にある『Cisco Network Modules Hardware Installation Guide』を参照してください。

http://www.cisco.com/en/US/products/hw/modules/ps2797/products_module_installation_guide_book09186a00802d2910.html



スイッチ スタック とは、Cisco StackWise ポートを介して接続された複数の Cisco EtherSwitch サービス モジュールや Catalyst 3750 スイッチのセットです。スタック内の Cisco EtherSwitch サービス モジュールのうちの 1 つまたは Catalyst 3750 スイッチのうちの 1 つがスタックの動作を管理します。これを スタック マスター と呼びます。スタック マスターと、スタック内の他の Cisco EtherSwitch サービス モジュールおよび Catalyst 3750 スイッチは スタック メンバ と呼ばれます。スタック メンバは、Cisco StackWise テクノロジーにより、統一されたシステムとして連動します。レイヤ 2 およびレイヤ 3 プロトコルは、ネットワークに対して、スイッチ スタック全体を単一のエンティティとして提供します。

スタック マスターは、スタック全体を管理するための単一拠点となります。スタック マスターから、次のものを設定します。

• すべてのスタック メンバに適用されるシステム レベル（グローバル）の機能

• スタック メンバごとのインターフェイス レベルの機能

スイッチ スタックはネットワーク内で ブリッジ ID によって識別されます。スイッチ スタックがレイヤ 3 デバイスとして動作している場合、ルータの MAC アドレスになります。ブリッジ ID とルータ MAC アドレスは、スタック マスターの MAC アドレスによって決まります。各スタック メンバは、それぞれの スタック メンバ番号 によって一意に識別されます。

すべてのスタック メンバは、スタック マスターになる資格を持っています。スタック マスターが使用不能になると、残りのスタック メンバの中から新しいスタック マスターが選択されます。どの Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチがスタック マスターに選定されるかは、さまざまな要素によって決定されます。スタック マスターを決めるための要素の 1 つが スタック メンバ プライオリティ値 です。最もプライオリティ値の高い内部インターフェイスがスタック マスターになります。

---

（注） スタック マスターでサポートされているシステム レベルの機能は、スイッチ スタック全体でサポートされます。スイッチ スタックに、IP ベース イメージと IP サービス イメージの両方を実行する Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチを含める必要がある場合は、IP サービス イメージを実行しているメンバをスタック マスターにすることを推奨します。IP サービス イメージ機能は、スタック マスターが IP ベース イメージを実行している場合は使用できません。

同様に、IP ベース イメージまたは IP サービス イメージの暗号化バージョンを実行する Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチをスタック マスターにすることをお勧めします。スタック マスターが IP ベース イメージまたは IP サービス イメージの非暗号化バージョンを実行している場合、暗号化機能は使用できません。

スタック マスターには、スイッチ スタックの保存済みの実行コンフィギュレーション ファイルが格納されています。コンフィギュレーション ファイルには、スイッチ スタックのシステム レベルの設定と、スタック メンバごとのインターフェイス レベルの設定が含まれます。各スタック メンバは、バックアップ目的で、これらのファイルの現在のコピーを保持します。

スイッチ スタックは、単一の IP アドレスを使用して管理します。IP アドレスは、システムレベルの設定で、スタック マスターまたは他のすべてのスタック メンバで固有ではありません。スタックからスタック マスターや他のスタック メンバを削除しても、同じ IP アドレスを使用してスタックを管理できます。

次の方法を用いて、スイッチ スタックを管理できます。

• コマンドライン インターフェイス（CLI）および session コマンドの使用

• 簡易ネットワーク管理プロトコル（SNMP）を介したネットワーク管理アプリケーション

• CiscoWorks ネットワーク管理ソフトウェアの使用

スイッチ スタックのメンバーシップ

スイッチ スタックは、StackWise ポートを使用して接続された最大 9 台のスタック メンバから構成されます。スイッチ スタックには、常に 1 台のスタック マスターが存在します。

スタンドアロン Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチは、スタック マスターとしても動作する 1 台のスタック メンバで構成されたスイッチ スタックです。スタンドアロン Cisco EtherSwitch サービス モジュールを別の Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチに接続して、2 台のスタック メンバを含み、そのうち 1 台がスタック マスタとなるスイッチ スタックを作成できます。スタンドアロン モジュールを既存のスイッチ スタックに接続して、スタック メンバーシップを増やすこともできます。

スタック メンバを同一のモデルに交換する場合は、新しい Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチは、交換前の Cisco EtherSwitch サービス モジュールとまったく同じ設定で機能します。これは、新しい Cisco EtherSwitch サービス モジュールまたはスイッチが、交換前のサービス モジュールまたはスイッチと同じスタック メンバ番号を使用することを前提としています。

スタック マスターを削除したり、電源の入ったスタンドアロン Cisco EtherSwitch サービス モジュールまたはスイッチを追加したりしないかぎり、メンバーシップの変更中も、スイッチ スタックの動作は間断なく継続されます。

---

（注） • スイッチ スタックに追加または削除する Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチの電源がオフになっていることを確認します。

• スタック メンバを追加または削除した後には、スイッチ スタックが全帯域幅（32 Gbps）で稼働していることを確認してください。スタック モード LED が点灯するまで、スタック メンバの Mode ボタンを押します。スタック内のすべての Cisco EtherSwitch サービス モジュールの、最後の 2 つのポート LED はグリーンである必要があります。Cisco EtherSwitch サービス モジュールのモデルによって、最後の 2 個のポートは 10/100/1000 Mbps ポートまたはSmall Form-Factor Pluggable（SFP）サービス モジュールのポートです。いずれかのモジュールで、最後の 2 つのポート LED の片方または両方がグリーンになっていない場合は、スタックが全帯域幅で稼働していません。



電源が投入されているモジュールを追加（マージ）すると、マージする Cisco EtherSwitch サービス モジュールのスタック マスター同士の中から、スタック マスターが選択されます。再選択されたスタック マスターは、マスターの役割と設定を保持し、スタック メンバもメンバの役割と設定を保持します。それ以前のスタック マスターを含め残りのすべてのモジュールは、リロードされ、スタック メンバとしてスイッチ スタックに参加します。それらは、スタック メンバ番号を使用可能な最小の番号に変更し、再選択されたスタック マスターのスタック設定を使用します。

スタック マスターの選択と再選択

スタック マスターは、次にリストした順番で、いずれかのファクタに基づいて選択または再選択されます。

1. Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチの現在のスタック マスター

2. 最も高いスタック メンバ プライオリティ値を持つ Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチ

---

（注） スタック マスターにしたい Catalyst 3750 スイッチまたは Cisco EtherSwitch サービス モジュールには、最も高いプライオリティ値を割り当てることを推奨します。そうすることで、再選択が発生した場合に Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチが確実にスタック マスターとして選択されるようになります。

3. デフォルトのインターフェイス レベルの設定を使用していない Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチ

4. プライオリティの高いサービス モジュールまたはスイッチのバージョンの Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチ

次に、Cisco EtherSwitch サービス モジュールまたはスイッチが使用するバージョンを、プライオリティの低いものから順に示します。

– 暗号化 IP サービス イメージ

– 非暗号化 IP サービス イメージ

– 暗号化 IP ベース イメージ

– 非暗号化 IP ベース イメージ

5. システムの稼働時間が最も長い Cisco EtherSwitch サービス モジュールまたはスイッチ

6. 最小の MAC アドレスを持つサービス モジュールまたはスイッチ

スタック マスターは、次のイベントのいずれかが発生しないかぎり、役割を維持します。

• スイッチ スタックがリセットされた。*

• スタック マスターがスイッチ スタックから削除された。

• スタック マスターがリセットされたか、電源が切れた。

• スタック マスターに障害が発生した。

• 電源の入ったスタンドアロン モジュールまたはスイッチ スタックが追加され、スイッチ スタック メンバーシップが増えた。*

アスタリスク（*）が付いているイベントでは、示されている要素に基づいて現在のスタック マスターが再選択される 場合 があります。

スイッチ スタック全体に電源を入れるかリセットすると、一部のスタック メンバがスタック マスター選択に参加 しない場合があります 。同じ 10 秒の間に電源が投入されたスタック メンバは、スタック マスターの選択に参加し、スタック マスターとして選択される可能性があります。10 秒を過ぎてから電源がオンになったスタック メンバは、スタック マスターの初期選定に参加しないため、スタック メンバにしかなりません。再選択には、すべてのスタック メンバが参加します。

数秒後、新たなスタック マスターが使用可能になります。その間、スイッチ スタックはメモリ内の転送テーブルを使用してネットワークの中断を最小限に抑えます。新しいスタック マスターが選択され、リセットされている間、その他の使用可能なスタック メンバの物理インターフェイスは影響を受けません。

新たなスタック マスターが選択され、以前のスタック マスターが使用可能になっても、以前のスタック マスターはスタック マスターとしての役割は再開 しません 。

Cisco EtherSwitch サービス モジュールの Master LED を使用して、サービス モジュールがスタック マスターであるかどうかを確認できます。

スイッチ スタック ブリッジ ID とルータ MAC アドレス

ネットワーク内のスイッチ スタックは、ブリッジ ID とルータ MAC アドレスによって識別されます。スイッチ スタックが初期化すると、スタック マスターの MAC アドレスによってブリッジ ID とルータ MAC アドレスが決定します。

スタック マスターが変わると、新たなスタック マスターの MAC アドレスによって、新たなブリッジ ID とルータ MAC アドレスが決定します。

スタック メンバ番号

スタック メンバ番号（1 ～ 9）は、スイッチ スタック内の各メンバを識別します。また、メンバ番号によって、スタック メンバが使用するインターフェイス レベルの設定が決定します。 show switch ユーザ EXEC コマンドを使用すると、スタック メンバ番号を表示できます。

新しい、アウトオブボックスの Cisco EtherSwitch サービス モジュール（つまり、スイッチ スタックに参加していない、またはスタック メンバ番号が手動で割り当てられていない）には、デフォルト スタック メンバ番号（1）が割り当てられた状態で出荷されます。このスイッチがスイッチ スタックに参加すると、デフォルト スタック メンバ番号は、スタック内で使用可能な、一番小さいメンバ番号に変更されます。

同じスイッチ スタック内のスタック メンバは、同じスタック メンバ番号を持つことはできません。スタンドアロン Cisco EtherSwitch サービス モジュールを含む各スタック メンバは、番号を手動で変更するか、番号がスタック内の別のメンバによってすでに使用されていないかぎり、自分のメンバ番号を保持します。

• switch current-stack-member-number renumber new-stack-member-number グローバル コンフィギュレーション コマンドを使用して手動でスタック メンバ番号を変更した場合は、その番号がスタック内の他のメンバに未割り当てなときにだけ、そのスタック メンバのリセット後（または、 reload slot stack-member-number 特権 EXEC コマンドの使用後）に、新たな番号が有効となります。スタック メンバ番号を変更するもう 1 つの方法は、SWITCH_NUMBER 環境変数を変更することです。

番号がスタック内の別のメンバによって使用されている場合、Cisco EtherSwitch サービス モジュールまたはスイッチはスタック内で使用可能な最小の番号を選択します。

---

（注） 手動でスタック メンバの番号を変更し、新たなメンバ番号にインターフェイス レベルの設定が関連付けられていない場合は、スタック メンバをデフォルト設定にリセットします。スタック メンバ番号と設定の詳細については、「スイッチ スタックのコンフィギュレーション ファイル」を参照してください。

• スタック メンバを別のスイッチ スタックへ移動した場合、スタック メンバは、自分の番号がスタック内の別のメンバによって使用されていないときにだけ、その番号を保持します。番号がスタック内の別のメンバによって使用されている場合、Cisco EtherSwitch サービス モジュールまたはスイッチはスタック内で使用可能な最小の番号を選択します。

• 複数のスイッチ スタックを 1 つにマージすると、新しいスタック マスターのスイッチ スタックに追加されたモジュールは、スタック内で利用可能な最小の番号を選択します。スイッチ スタックのマージの詳細については、「特定のスタック メンバへの CLI アクセス」を参照してください。

スタック メンバのプライオリティ値

プライオリティ値が高いスタック メンバほど、スタック マスターに選定される可能性が高くなり、スタック メンバ番号を維持し続ける可能性も高くなります。プライオリティ値は 1 ～ 15 の範囲で指定できます。デフォルトのプライオリティ値は 1 です。 show switch ユーザ EXEC コマンドを使用すると、スタック メンバのプライオリティ値を表示できます。

---

（注） スタック マスターにしたいスイッチまたは Cisco EtherSwitch サービス モジュールには、最も高いプライオリティ値を割り当てることを推奨します。そうすることで、再選択が発生した場合に Cisco EtherSwitch サービス モジュールが確実にスタック マスターとして選択されるようになります。

switch stack-member-number priority priority-number グローバル コンフィギュレーション コマンドを使用して、スタック メンバのプライオリティ値を変更できます。メンバのプライオリティ値を変更するもう 1 つの方法は、SWITCH_PRIORITY 環境変数を変更することです。

新しいプライオリティ値はすぐに有効となりますが、現在のスタック マスターには影響しません。新たなプライオリティ値は、現在のスタック マスターまたはスイッチ スタックのリセット時に、どのスタック メンバが新たなスタック マスターとして選択されるかを決定する場合に影響を及ぼします。

スイッチ スタックのソフトウェア互換性に関する推奨事項

スタック メンバ間で互換性を確保するには、すべてのスタック メンバが同じ Cisco IOS ソフトウェア バージョンを実行している必要があります。

次の点を推奨します。

• スタック マスターを含め、すべてのスタック メンバで Cisco IOS ソフトウェア バージョンが同じであること。これはスタック メンバ間のスタック プロトコル バージョンの完全な互換性を確保するのに役立ちます。

• スイッチ スタックに、IP ベース イメージと IP サービス イメージを実行する Cisco EtherSwitch サービス モジュールまたはスイッチを含める必要がある場合は、IP サービス イメージを実行する Cisco EtherSwitch サービス モジュールをスタック マスターにする必要があります。スタック マスターが IP ベース イメージを実行している場合、すべてのスタック メンバが IP サービス イメージ機能を使用できなくなります。

• IP サービス イメージ機能の冗長サポートを確保するため、少なくとも 2 台のスタック メンバに IP サービス イメージがインストールされている必要があります。スタック マスター選択時は、プライオリティ値が同じスタック メンバ間の場合、IP サービス イメージのほうが IP ベース イメージよりも優先されます。IP サービス イメージを実行するスタック マスターに障害が発生した場合、IP サービス イメージを実行している他のスタック メンバがスタック マスターになります。

• IP サービス イメージを実行する Cisco EtherSwitch サービス モジュールまたはスイッチが、同じバージョンの IP ベース イメージを実行するスイッチ スタックに参加した場合、IP サービス イメージの Cisco EtherSwitch サービス モジュールまたはスイッチが自動的にスタック マスターになることはありません。IP サービス イメージを実行する Cisco EtherSwitch サービス モジュールをスタック マスターにする場合は、 reload slot stack-member-number 特権 EXEC コマンドを使用して、IP ベース イメージを実行している現在のスタック マスターをリセットします。IP サービス イメージを実行している Cisco EtherSwitch サービス モジュールのプライオリティ値がその他のスタック メンバ以上であれば、そのモジュールがスタック マスターとして選択されます。

スタック プロトコル バージョンの互換性

各ソフトウェア イメージには、 スタック プロトコル バージョン が含まれます。スタック プロトコル バージョンには、 メジャー バージョン番号と、 マイナー バージョン番号があります。両方のバージョン番号によって、スタック メンバ間の互換性レベルが決定します。 show platform stack-manager all 特権 EXEC コマンドを使用すると、スタック プロトコル バージョンを表示できます。

同じ Cisco IOS ソフトウェア バージョンの Cisco EtherSwitch サービス モジュールまたはスイッチは、同じスタック プロトコル バージョンです。そのようなモジュールには完全に互換性があり、すべての機能はスイッチ スタック全体で適切に機能します。スタック マスターと同じ Cisco IOS ソフトウェア バージョンの Cisco EtherSwitch サービス モジュールまたはスイッチは、ただちにスイッチ スタックに参加します。

非互換性が存在する場合、非互換のスタック メンバにより、特定のスタック メンバの非互換性の原因が記載されたシステム エラー メッセージが生成されます。スタック マスターは、すべてのスタック メンバにこのエラー メッセージを表示します。

次のセクションでは、スイッチ スタックの非互換性に関する詳細を説明します。

• 「Cisco EtherSwitch サービス モジュール間の重大な非互換性」

• 「Cisco EtherSwitch サービス モジュール間の軽微な非互換性」

Cisco EtherSwitch サービス モジュール間の重大な非互換性

異なる Cisco IOS ソフトウェア バージョンを実行する Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチは、多くの場合、スタック プロトコル バージョンが異なります。異なるメジャー スタック プロトコル バージョン番号を持つ Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチは非互換で、同じスイッチ スタック内には存在できません。

Cisco EtherSwitch サービス モジュール間の軽微な非互換性

スタック マスターとメジャー バージョン番号は同じで、マイナー バージョン番号が異なる Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチは、部分的に互換性があると見なされます。スイッチ スタックに接続されている場合、部分的に互換性があるモジュールは、バージョン不一致（VM）モードを開始し、スタックに参加できません。スタック マスターは、スタック マスター自体が使用しているソフトウェア バージョンを、すべての VM モードの Cisco EtherSwitch サービス モジュールにダウンロードします。

• VM モードでないが、VM モードの Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチでも実行できるソフトウェアを実行しているスタック メンバが存在する場合は、スタック マスタはそのソフトウェアを使用して、VM モードの Cisco EtherSwitch サービス モジュールまたはスイッチのソフトウェアをアップグレード（またはダウングレード）します。VM モードの Cisco EtherSwitch サービス モジュールまたはスイッチは、自動的にリロードされ、完全に機能するメンバとしてスタックに参加します。

---

（注） スタック マスターは、IP ベース イメージを実行する Cisco EtherSwitch サービス モジュールまたはスイッチに自動的に IP サービス イメージをインストールすることはなく、また、IP サービス イメージを実行する Cisco EtherSwitch サービス モジュールまたはスイッチに自動的に IP サービス イメージをインストールすることもありません。

• VM モードの Cisco EtherSwitch サービス モジュールまたはスイッチにインストールできるソフトウェアを実行しているスタック メンバが存在しない場合、スタック マスターはスイッチ スタックをスキャンして、その他の推奨処置がないか確認します。推奨処置は、システム メッセージ ログに表示されます。試行する処置がない場合、スタック マスターは、スイッチ スタックで実行されているソフトウェアをアップグレードする推奨処置を表示します。

VM モードの Cisco EtherSwitch サービス モジュールまたはスイッチ上のポート LED はオフのままとなり、Mode ボタンを押しても LED モードは変更されません。

show switch 特権 EXEC コマンドを使用しても、スタック メンバが VM モードになっているかどうかを確認できます。

スイッチ スタックのコンフィギュレーション ファイル

コンフィギュレーション ファイルには、次の項目が記録されます。

• すべてのスタック メンバに適用されるシステム レベル（グローバル）コンフィギュレーション設定：IP、STP（スパニングツリー プロトコル）、VLAN、SNMP 設定など

• スタック メンバのインターフェイス固有のコンフィギュレーション設定：各スタック メンバに固有

スタック マスターには、スイッチ スタックの保存済みの実行コンフィギュレーション ファイルが格納されています。すべてのスタック メンバは、定期的に、スタック マスターからコンフィギュレーション ファイルの同期化されたコピーを受け取ります。スタック マスターが使用不能になると、スタック マスターの役割を引き受けたスタック メンバが最新のコンフィギュレーション ファイルを保持します。

---

（注） 実行コンフィギュレーションがスタートアップ コンフィギュレーションに保存されていない状態でスタック マスターが交換された場合でも、スタック マスターのインターフェイス固有の設定が保存されるように、すべてのスタック メンバに Cisco IOS Release 12.1(14)EA1 以降をインストールしておくことを推奨します。

新しい、アウトオブボックスの Cisco EtherSwitch サービス モジュールまたはスイッチがスイッチ スタックに参加した場合、そのモジュールまたはスイッチはスイッチ スタックのシステム レベルの設定を使用します。Cisco EtherSwitch サービス モジュールまたはスイッチが別のスイッチ スタックに移動された場合、その Cisco EtherSwitch サービス モジュールは保存済みのコンフィギュレーション ファイルを失い、新しいスイッチ スタックのシステム レベルのコンフィギュレーションを使用します。

各スタック メンバのインターフェイス固有のコンフィギュレーションには、スタック メンバ番号が関連付けられます。「スタック メンバ番号」に記載されているとおり、スタック メンバは、番号が手動で変更されるか、同じスイッチ スタック内の別のメンバによってすでに使用されているかしないかぎり、自分の番号を保持します。

• そのメンバ番号に対応するインターフェイス固有のコンフィギュレーションが存在しない場合は、スタック メンバはデフォルトのインターフェイス固有のコンフィギュレーションを使用します。

• そのメンバ番号に対応するインターフェイス固有のコンフィギュレーションが存在する場合は、スタック メンバはそのメンバ番号に関連付けられたインターフェイス固有のコンフィギュレーションを使用します。

スタック メンバに障害が生じ、それを同一のモデルと交換した場合、交換後の Cisco EtherSwitch モジュールまたはスイッチは自動的に、障害の生じた Cisco EtherSwitch サービス モジュールと同じインターフェイス固有のコンフィギュレーションを使用します。そのため、インターフェイス設定を再設定する必要はありません。交換後の Cisco EtherSwitch サービス モジュールまたはスイッチは、障害が発生した Cisco EtherSwitch サービス モジュールと同じスタック メンバ番号を持つ必要があります。

スタンドアロン Cisco EtherSwitch サービス モジュールまたはスイッチのコンフィギュレーションの場合と同じ方法で、スタック コンフィギュレーションをバックアップし復元します。

スイッチ スタックの管理接続

スイッチ スタックおよびスタック メンバ インターフェイスは、スタック マスターを経由して管理します。Network Assistant、CLI、SNMP、および CiscoWorks ネットワーク管理アプリケーションを使用できます。個々の Cisco EtherSwitch サービス モジュールまたはスイッチごとにスタック メンバを管理できません。

IP アドレスによるスイッチ スタックへの管理接続

スイッチ スタックは、単一 IP アドレスを介して管理されます。IP アドレスは、システムレベルの設定で、スタック マスターまたは他のすべてのスタック メンバで固有ではありません。IP 接続が確保されている前提で、スタックからスタック マスターまたは他のすべてのスタック メンバを削除した場合でも、同じ IP アドレスを介してスタックを管理できます。

---

（注） スイッチ スタックからスタック メンバを削除した場合、各スタック メンバは自身の IP アドレスを保持します。ネットワーク内で同じ IP アドレスを持つ 2 つのデバイスが競合するのを避けるため、スイッチ スタックから削除した Cisco EtherSwitch サービス モジュールまたはスイッチの IP アドレスを変更しておきます。

スイッチ スタックの設定に関連する情報については、「スイッチ スタックのコンフィギュレーション ファイル」を参照してください。

SSH セッションによるスイッチ スタックへの管理接続

スイッチ スタックへの SSH 接続は、IP ベース イメージまたは IP サービス イメージの暗号化バージョンを実行しているスタック マスターに障害が発生し、イメージの非暗号化バージョンを実行している Cisco EtherSwitch サービス モジュールまたはスイッチがその代わりとなった場合、失われる場合があります。IP ベース イメージまたは IP サービス イメージの暗号化バージョンを実行する Cisco EtherSwitch サービス モジュールまたはスイッチをスタック マスターにすることをお勧めします。スタック マスターが IP ベース イメージまたは IP サービス イメージの非暗号化バージョンを実行している場合、暗号化機能は使用できません。

コンソール ポートによるスイッチ スタックへの管理接続

スタック マスターには、1 台以上のスタック メンバのコンソール ポートを経由して接続できます。

複数の CLI セッションをスタック マスターに使用する場合は注意が必要です。1 つのセッションで入力したコマンドは、別のセッションには表示されません。そのため、コマンドを入力したセッションを識別できなくなることがあります。

---

（注） スイッチ スタックを管理する場合は、1 つの CLI セッションだけを使用することを推奨します。

特定のスタック メンバへの管理接続

特定のスタック メンバ ポートを設定する場合は、CLI コマンド インターフェイス表記にスタック メンバ番号を含めてください。インターフェイス表記の詳細については、「インターフェイス コンフィギュレーション モードの使用方法」を参照してください。

特定のスタック メンバをデバッグする場合は、 session stack-member-number 特権 EXEC コマンドでスタック マスターからアクセスできます。スタック メンバ番号は、システム プロンプトに追加されます。たとえば、 Switch-2# はスタック メンバ 2 の特権 EXEC モードのプロンプトであり、スタック マスターのシステム プロンプトは Switch です。特定のスタック メンバへの CLI セッションで使用できるのは、 show コマンドと debug コマンドに限ります。

特定のスタック メンバへの CLI アクセス

---

（注） この作業は、スタック マスターからだけ実行できます。この作業は、デバッグのみを目的としています。

remote command { all | stack-member-number } 特権 EXEC コマンドを使用して、すべてまたは特定のスタック メンバにアクセスできます。スタック メンバ番号の有効範囲は 1 ～ 9 です。

クラスタリングの概念

ここでは、Cisco EtherSwitch サービス モジュールでクラスタを計画および作成するために必要な概念および手順について説明します。

• 「クラスタの互換性」

• 「コマンド デバイスの特性」

• 「スタンバイ コマンド デバイスの特性」

• 「候補およびメンバの特性」

• 「候補およびメンバの自動検出」

• 「CDP ホップを使用した候補およびメンバの検出」

• 「非 CDP 対応および非クラスタ対応デバイスを介した候補およびメンバの検出」

• 「異なる VLAN を使用した候補およびメンバの検出」

• 「異なる管理 VLAN を使用した候補およびメンバの検出」

• 「ルーテッド ポートを介した候補およびメンバの検出」

• 「クラスタに新しくインストールされたスイッチの検出」

• 「HSRP およびスタンバイ クラスタ コマンド スイッチ」

• 「クラスタの仮想 IP アドレス」

• 「クラスタ スタンバイ グループに関する他の考慮事項」

• 「クラスタ設定の自動回復」

• 「クラスタの IP アドレス」

• 「クラスタ内のホスト名」

• 「クラスタのパスワード」

• 「クラスタの SNMP コミュニティ ストリング」

• 「スイッチ クラスタとスイッチ スタック」

• 「クラスタの TACACS+ および RADIUS」

• 「スイッチ クラスタでのスイッチ固有の機能の使用可能性」

クラスタの互換性

デバイス クラスタを作成する場合またはクラスタにデバイスを追加する場合は、次のガイドラインに従ってください。

• デバイス クラスタを作成する場合は、クラスタ内で最もハイエンドなデバイスをクラスタ コマンド スイッチとして設定することを推奨します。

• Network Assistant を使用してクラスタを管理する場合は、最新のソフトウェアを使用するデバイスをクラスタ コマンド スイッチとする必要があります。

• スタンバイ クラスタ コマンド スイッチは、コマンド デバイスと同じタイプである必要があります。たとえば、コマンド デバイスが Cisco EtherSwitch サービス モジュールの場合、すべてのスタンバイ コマンド デバイスは Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチとする必要があります。

コマンド デバイスの特性

コマンド デバイスは次の要件を満たす必要があります。

• IP アドレスが指定されている。

• クラスタリングと HTTP サーバがイネーブル（デフォルト）。

• CDP バージョン 2 がイネーブル（デフォルト）。

• 他のクラスタのコマンド デバイスまたはメンバではない。

• 管理 VLAN を介してスタンバイ コマンド デバイスに接続し、共通 VLAN を介してクラスタ メンバに接続する。

スタンバイ コマンド デバイスの特性

スタンバイ コマンド デバイスは次の要件を満たす必要があります。

• IP アドレスが指定されている。

• CDP バージョン 2 がイネーブルに設定されている。

• 管理 VLAN を介してコマンド デバイスに接続されていて、なおかつ他のスタンバイ コマンド デバイスに接続されている。

• 共通 VLAN を介して他のすべてのクラスタ メンバに接続されている。

• メンバとの接続能力を維持するために、クラスタに冗長接続されている。

• 他のクラスタのコマンド デバイスまたはメンバではない。

スタンバイ コマンド デバイスが引き継ぐ場合に、同じレベルの機能サポートを維持したい場合は、そのデバイスは、コマンドデバイスが実行するものと同じリリースの Cisco IOS ソフトウェアを実行する必要があります。

候補およびメンバの特性

候補とは、クラスタ対応ですがクラスタにまだ追加されていないデバイスを意味します。メンバは、クラスタにすでに追加されているデバイスです。候補またはメンバには独自の IP アドレスおよびパスワードがありますが、必須ではありません。

クラスタに加入する候補は、次の要件を満たしている必要があります。

• クラスタ対応のソフトウェアが稼働している。

• CDP バージョン 2 がイネーブルに設定されている。

• 他のクラスタのコマンド デバイスまたはメンバではない。

• スタンバイ グループが存在する場合、少なくとも 1 つの共通 VLAN を介して、すべてのスタンバイ コマンド デバイスに接続されている。各スタンバイ コマンド デバイスに対応する VLAN は、異なる場合があります。

• 少なくとも 1 つの共通 VLAN を介して、コマンド デバイスに接続されている。

候補およびメンバの自動検出

コマンド デバイスは、CDP を使用して、スター トポロジまたはカスケード トポロジで、複数の VLAN からメンバ、候補、ネイバー クラスタ、およびエッジ デバイスを検出します。

---

（注） コマンド デバイスで検出する可能性があるコマンド デバイス、メンバ、またはクラスタ対応デバイスで CDP をディセーブルにしないでください。

CDP ホップを使用した候補およびメンバの検出

クラスタ コマンド スイッチは CDP を使用して、クラスタ エッジから最大 7 CDP ホップ（デフォルトは 3 ホップ）までスイッチを検出できます。最後のクラスタ メンバ スイッチは、クラスタのエッジでクラスタおよび候補スイッチに接続されます。たとえば、図 1 のクラスタ メンバ スイッチ 9 と 10 はクラスタのエッジにあります。

[Cluster] > [Hop Count] を選択することで、クラスタ コマンド スイッチが候補およびクラスタ メンバ スイッチを検索するホップ数を設定できます。新しい候補スイッチをネットワークに追加すると、クラスタ コマンド スイッチはこれらを検出し、候補スイッチのリストに追加します。

---

（注） クラスタのスイッチ スタックは、単一のクラスタ メンバ スイッチに一致します。Network Assistant を介したクラスタ メンバの追加には、特定の制限事項があります。詳細については、「スイッチ クラスタとスイッチ スタック」を参照してください。

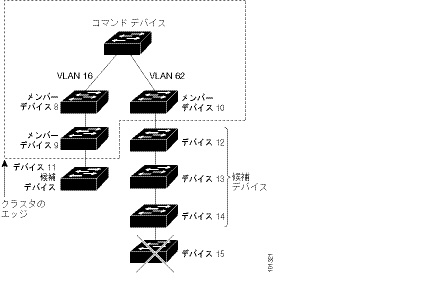

図 1 では、クラスタ コマンド スイッチのポートに VLAN 16 と 62 が割り当てられています。CDP ホップのカウントは 3 です。クラスタ エッジから 3 ホップ以内にあるので、クラスタ コマンド スイッチはスイッチ 11、12、13、14 を検出します。スイッチ 15 はクラスタ エッジから 4 ホップ先なので検出されません。

図 1 CDP ホップを使用しての検出



非 CDP 対応および非クラスタ対応デバイスを介した候補およびメンバの検出

クラスタ コマンド スイッチを CDP 非対応のサードパーティ製のハブ （他社製のハブなど）に接続している場合、そのサードパーティ製のハブを介して接続しているクラスタ対応デバイスを検出できます。ただし、クラスタ コマンド スイッチを クラスタ非対応のシスコ デバイス に接続している場合、クラスタ非対応のシスコ デバイスより先にあるクラスタ対応のデバイスは検出できません。

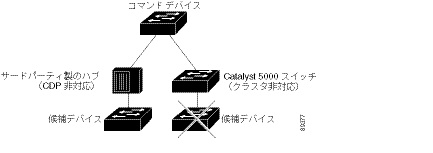

図 2 に、サードパーティ製のハブに接続したスイッチを検出するクラスタ コマンド スイッチを示します。ただし、クラスタ コマンド スイッチは Catalyst 5000 スイッチに接続しているスイッチは検出しません。

図 2 CDP 非対応デバイスおよびクラスタ非対応デバイスからの検出



異なる VLAN を使用した候補およびメンバの検出

クラスタ コマンド スイッチが Cisco EtherSwitch サービス モジュールの場合、クラスタには、異なる VLAN のクラスタ メンバ スイッチを含めることができます。クラスタ メンバ スイッチとして、Catalyst スイッチもクラスタ コマンド スイッチと共通の VLAN に少なくとも 1 つは接続している必要があります。図 3 のクラスタ コマンド スイッチのポートには VLAN 9、16、62 が割り当てられているため、これらの VLAN のスイッチは検出できます。VLAN 50 にあるスイッチは検出できません。また、最初の列の VLAN 16 にあるスイッチも、クラスタ コマンド スイッチに接続されていないため検出できません。

---

（注） スイッチ スタックにある VLAN の考慮事項については、「スイッチ クラスタとスイッチ スタック」を参照してください。

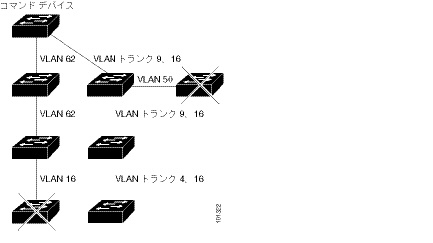

図 3 異なる VLAN からの検出



異なる管理 VLAN を使用した候補およびメンバの検出

クラスタ コマンド スイッチは、異なる VLAN や管理 VLAN のクラスタ メンバ スイッチを検出して管理できます。クラスタ メンバ スイッチとして、Catalyst スイッチもクラスタ コマンド スイッチと共通の VLAN に少なくとも 1 つは接続している必要があります。ただし、管理 VLAN を介してクラスタ コマンド スイッチに接続する必要はありません。デフォルトの管理 VLAN は VLAN 1 です。

---

（注） スイッチ クラスタに Cisco EtherSwitch サービス モジュール、Catalyst 3750 スイッチ、またはスイッチ スタックが存在する場合、そのスイッチまたはスイッチ スタックはクラスタ コマンド スイッチであってはいけません。

図 4 に示すクラスタ コマンド スイッチおよびスタンバイ コマンド スイッチには、VLAN 9、16、および 62 に割り当てられたポートがあります。クラスタ コマンド スイッチの管理 VLAN は VLAN 9 です。各クラスタ コマンド スイッチは、次の例外を除き、異なる管理 VLAN のスイッチを検出します。

• スイッチ 7 およびスイッチ 10（管理 VLAN 4 のスイッチ）。クラスタ コマンド スイッチと共通の VLAN（VLAN 62 および VLAN 9）に接続していないため検出されません。

• スイッチ 9。自動検出は非候補デバイス（スイッチ 7）より先は検出できないため、検出されません。

図 4 レイヤ 3 クラスタ コマンド スイッチを使用して異なる管理 VLAN から検出





ルーテッド ポートを介した候補およびメンバの検出

Routed Port（RP; ルーテッド ポート）が設定されているクラスタ コマンド スイッチは、RP と 同じ VLAN 内の候補スイッチおよびクラスタ メンバ スイッチだけを検出します。

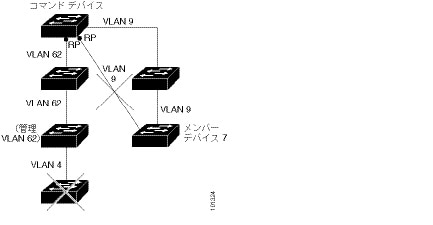

図 5 のレイヤ 3 クラスタ コマンド スイッチにより、VLAN 9 および 62 のスイッチは検出されますが、VLAN 4 のスイッチは検出されません。クラスタ コマンド スイッチとクラスタ メンバ スイッチ 7 間の RP パスが損失している場合、VLAN 9 を介する冗長パスがあるため、クラスタ メンバ スイッチ 7 との接続は維持されます。

図 5 RP による検出



クラスタに新しくインストールされたスイッチの検出

新しいアウトオブボックス スイッチをクラスタに加入させるには、アクセスポートの 1 つにクラスタを接続する必要があります。Access Port（AP; アクセス ポート）は 1 つの VLAN にのみ属し、そのトラフィックを転送します。デフォルトでは、新しいスイッチとそのアクセス ポートに対して VLAN 1 が割り当てられます。

新しいスイッチがクラスタに加入すると、デフォルトの VLAN は即座にアップストリーム ネイバーの VLAN に変わります。また、新しいスイッチも自身のアクセス ポートを変更して、そのネイバーの VLAN に加わります。

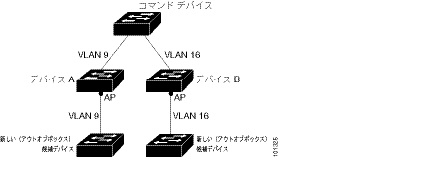

図 6 のクラスタ コマンド スイッチは、VLAN 9 および 16 に加入しています。クラスタに新しいクラスタ対応スイッチが参加すると、次の処理が発生します。

• 1 つのクラスタ対応のスイッチとそのアクセス ポートに VLAN 9 が割り当てられます。

• 他のクラスタ対応のスイッチとそのアクセス ポートに管理 VLAN 16 が割り当てられます。

図 6 新しく設置したスイッチの検出



HSRP およびスタンバイ クラスタ コマンド スイッチ

スイッチはホットスタンバイ ルータ プロトコル（HSRP）をサポートしているためスタンバイ クラスタ コマンド スイッチのグループを設定できます。クラスタ コマンド スイッチは、すべての通信の転送と、すべてのクラスタ メンバ スイッチの設定情報を管理しているため、次のような環境設定を推奨します。

• クラスタ コマンドのスイッチ スタックには、スイッチ スタック全体に障害が発生する場合に備えて、スタンバイ クラスタ コマンド スイッチが必要です。ただし、コマンド スイッチのスタック マスターだけに障害が発生した場合は、スイッチ スタックで新しいスタック マスターを選出し、クラスタ コマンド スイッチ スタックとしての機能を引き継がせることができます。

• スタンドアロンのクラスタ コマンド スイッチの場合、プライマリ クラスタ コマンド スイッチの障害に備え、スタンバイ クラスタ コマンド スイッチを設定してその機能を引き継がせるようにします。

クラスタ スタンバイ グループ は、「スタンバイ コマンド デバイスの特性」で説明している要件を満たしたコマンド対応スイッチのグループです。クラスタごとに、1 つのクラスタ スタンバイ グループのみ割り当てることができます。

---

（注） スイッチ クラスタに Cisco EtherSwitch サービス モジュール、Catalyst 3750 スイッチ、またはスイッチ スタックが存在する場合、そのスイッチまたはスイッチ スタックはクラスタ コマンド スイッチであってはいけません。

---

（注） クラスタ スタンバイ グループは HSRP グループです。HSRP をディセーブルにすると、クラスタ スタンバイ グループがディセーブルになります。

• クラスタ スタンバイ グループのスイッチは、HSRP プライオリティに基づいてランク付けされています。グループ内でプライオリティの高いスイッチは、 Active Cluster Command Switch （AC; アクティブ クラスタ コマンド スイッチ）です。グループ内で次にプライオリティの高いスイッチは、 Standby Cluster Command Switch （SC; スタンバイ クラスタ コマンド スイッチ）です。クラスタ スタンバイ グループの他のスイッチは、 Passive Cluster Command Switch （PC; パッシブ クラスタ コマンド スイッチ）です。アクティブ クラスタ コマンド スイッチおよびスタンバイ クラスタ コマンド スイッチが 同時に ディセーブルになった場合、パッシブ クラスタ コマンド スイッチの中でプライオリティが一番高いものがアクティブ クラスタ コマンド スイッチになります。自動検出の制限事項については、「クラスタ設定の自動回復」を参照してください。HSRP プライオリティ値の変更については、 http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。クラスタ スタンバイ グループのメンバおよびルータ冗長グループのメンバのプライオリティの変更には、同じ HSRP standby priority インターフェイス コンフィギュレーション コマンドを使用します。

---

（注） HSRP のスタンバイ中止間隔は、hello タイム間隔の 3 倍以上必要です。デフォルトの HSRP スタンバイ中止間隔は 10 秒です。デフォルトの HSRP スタンバイ hello タイム インターバルは 3 秒です。スタンバイ中止間隔およびスタンバイ hello タイム インターバルの詳細については、http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『Catalyst 3750 Switch Software Configuration Guide, Cisco IOS Release 12.2』を参照してください。

次の接続に関する注意事項に従って、スイッチ クラスタ、クラスタ候補、接続されたスイッチ クラスタ、ネイバー エッジ デバイスを自動検出してください。これらのトピックでもスタンバイ クラスタ コマンド スイッチの詳細について説明します。

• 「クラスタの仮想 IP アドレス」

• 「クラスタ スタンバイ グループに関する他の考慮事項」

• 「クラスタ設定の自動回復」

クラスタの仮想 IP アドレス

クラスタ スタンバイ グループには、一意の仮想 IP アドレス、グループ番号、グループ名を割り当てる必要があります。この情報は、特定の VLAN またはアクティブ クラスタ コマンド スイッチのルーテッド ポートで設定します。アクティブ クラスタ コマンド スイッチは、仮想 IP アドレス宛てのトラフィックを受信します。クラスタを管理するには、コマンドスイッチの IP アドレスからではなく、仮想 IP アドレスからアクティブ クラスタ コマンド スイッチにアクセスする必要があります （アクティブ クラスタ コマンド スイッチの IP アドレスがクラスタ スタンバイ グループの仮想 IP アドレスと異なる場合）。

アクティブ クラスタ コマンド スイッチに障害が発生すると、スタンバイ クラスタ コマンド スイッチが仮想 IP アドレスを使用して、アクティブ クラスタ コマンド スイッチになります。クラスタ スタンバイ グループのパッシブ スイッチは、それぞれ割り当てられたプライオリティを比較し、新しいスタンバイ クラスタ コマンド スイッチを選出します。その後、プライオリティの一番高いパッシブ スタンバイ スイッチがスタンバイ クラスタ コマンド スイッチになります。前回アクティブ クラスタ コマンド スイッチだったスイッチが再びアクティブになると、アクティブ クラスタ コマンド スイッチの役割を再開します。そのため、現在アクティブ クラスタ コマンド スイッチを担当しているスイッチは再びスタンバイ クラスタ コマンド スイッチになります。スイッチ クラスタの IP アドレスの詳細については、「クラスタの IP アドレス」を参照してください。

クラスタ スタンバイ グループに関する他の考慮事項

---

（注） スイッチ スタックでのクラスタ スタンバイ グループの考慮事項については、「スイッチ クラスタとスイッチ スタック」を参照してください。

次の要件も満たす必要があります。

• スタンバイ クラスタ コマンド スイッチは、クラスタ コマンド スイッチと同タイプのスイッチでなければなりません。たとえば、クラスタ コマンド スイッチが Cisco EtherSwitch サービス モジュールである場合、スタンバイ クラスタ コマンド スイッチも Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチである必要があります。スタンバイ クラスタ コマンド スイッチの要件については、他のクラスタ対応スイッチのコンフィギュレーション ガイドを参照してください。

スイッチ クラスタに Cisco EtherSwitch サービス モジュール、Catalyst 3750 スイッチ、またはスイッチ スタックが存在する場合、そのスイッチまたはスイッチ スタックはクラスタ コマンド スイッチであってはいけません。

• クラスタごとに、1 つのクラスタ スタンバイ グループのみ割り当てることができます。ルータ冗長スタンバイ グループは複数作成できます。

1 つの HSRP グループをクラスタ スタンバイ グループとルータ冗長構成グループの両方にすることができます。ただし、ルータ冗長構成グループがクラスタ スタンバイ グループになった場合、そのグループ上でのルータ冗長構成はディセーブルになります。Network Assistant または CLI を使用して再度イネーブルにできます。HSRP およびルータ冗長構成の詳細については、 http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

• すべてのスタンバイグループ メンバはそのクラスタのメンバである必要があります。

---

（注） スタンバイ クラスタ コマンド スイッチとして割り当てることができるスイッチ数に制限はありません。ただし、クラスタのスイッチの総数（アクティブ クラスタ コマンド スイッチ、スタンバイ グループ メンバ、およびクラスタ メンバ スイッチを含む）は 16 以内にする必要があります。

• 各スタンバイグループのメンバ（図 7 を参照）は、同じ VLAN を介してクラスタ コマンド スイッチに接続されている必要があります。この例では、クラスタ コマンド スイッチとスタンバイ クラスタ コマンド スイッチは Cisco EtherSwitch サービス モジュールのクラスタ コマンド スイッチです。各スタンバイグループのメンバも、スイッチ クラスタと同じ VLAN を最低 1 つは介在させて、冗長性を持たせながら相互接続する必要があります。

スイッチ クラスタの VLAN の詳細については、次の各項を参照してください。

– 「異なる VLAN を使用した候補およびメンバの検出」

– 「異なる管理 VLAN を使用した候補およびメンバの検出」

図 7 スタンバイグループ メンバとクラスタ メンバ間の VLAN 接続



クラスタ設定の自動回復

アクティブ クラスタ コマンド スイッチは、クラスタ設定情報をスタンバイ クラスタ コマンド スイッチに継続的に送信します（デバイス設定情報は送信しません）。アクティブ クラスタ コマンド スイッチに障害が発生した場合は、この情報をもとに、スタンバイ クラスタ コマンド スイッチが即座にクラスタを引き継ぎます。

自動検出には次のような制限があります。

• この制限は、Cisco EtherSwitch サービス モジュールのコマンド スイッチおよびスタンバイ クラスタ コマンド スイッチを含むクラスタのみに該当します。アクティブ クラスタ コマンド スイッチおよびスタンバイ クラスタ コマンド スイッチが 同時に ディセーブルになった場合、パッシブ クラスタ コマンド スイッチの中でプライオリティが一番高いものがアクティブ クラスタ コマンド スイッチになります。ただし、前回パッシブ スタンバイ クラスタ コマンド スイッチだったため、以前のクラスタ コマンド スイッチはクラスタ設定情報を 送信していません 。アクティブ クラスタ コマンド スイッチは、スタンバイ クラスタ コマンド スイッチにクラスタ設定情報のみ送信します。そのため、クラスタを再設定する必要があります。

• クラスタ スタンバイ グループに複数のスイッチを持つアクティブ クラスタ コマンド スイッチに障害が発生した場合、新しいクラスタ コマンド スイッチは、いかなる Catalyst 1900、Catalyst 2820、および Catalyst 2916M XL のクラスタ メンバ スイッチも検出しません。これらのクラスタ メンバ スイッチをクラスタにもう一度追加する必要があります。

• アクティブ クラスタ コマンド スイッチに障害が発生してダウンした後、再びアクティブになった場合、そのスイッチはいかなる Catalyst 1900、Catalyst 2820、および Catalyst 2916M XL クラスタ メンバ スイッチも検出しません。これらのクラスタ メンバ スイッチをクラスタにもう一度追加する必要があります。

以前アクティブ クラスタ コマンド スイッチだったスイッチが再びアクティブになった場合、そのスイッチは最新のクラスタ設定のコピー（ダウン中に追加されたメンバを含む）をアクティブ クラスタ コマンド スイッチから受信します。アクティブ クラスタ コマンド スイッチは、クラスタ スタンバイ グループにクラスタ設定のコピーを送信します。

クラスタの IP アドレス

IP 情報をクラスタ コマンド スイッチに割り当てる必要があります。クラスタ コマンド スイッチには複数の IP アドレスを割り当てることができます。クラスタには、これらのコマンドスイッチの IP アドレスを介してアクセスできます。クラスタ スタンバイ グループを設定する場合、アクティブ クラスタ コマンド スイッチからスタンバイグループの仮想 IP アドレスを使用して、クラスタを管理する必要があります。仮想 IP アドレスを使用すると、アクティブ クラスタ コマンド スイッチに障害が発生してスタンバイ クラスタ コマンド スイッチがアクティブ クラスタ コマンド スイッチになった場合でも、クラスタへの接続を確保できます。

アクティブ クラスタ コマンド スイッチに障害が発生してスタンバイ クラスタ コマンド スイッチがその役割を引き継いだ場合、クラスタのアクセスには、スタンバイグループの仮想 IP アドレスも、新しいアクティブ クラスタ コマンド スイッチで使える IP アドレスも使用できます。

必須ではありませんが、IP アドレスはクラスタ対応のスイッチにも割り当てることができます。クラスタ メンバ スイッチは、コマンドスイッチの IP アドレスを使用して他のクラスタ メンバ スイッチと通信します。クラスタ メンバ スイッチがクラスタを脱退し、そのスイッチが独自の IP アドレスを持たない場合は、そのスイッチをスタンドアロン スイッチとして管理するために、IP 情報を割り当てる必要があります。

---

（注） クラスタ コマンド スイッチの IP アドレスを変更すると、スイッチ上の Network Assistant セッションが終了します。リリース ノートに従って、ブラウザの [Location] フィールド（Netscape Communicator の場合）または [Address] フィールド（Internet Explorer の場合）に新しい IP アドレスを入力して、Network Assistant セッションを再起動します。

クラスタ内のホスト名

クラスタ コマンド スイッチと対象のクラスタ メンバにはホスト名を割り当てる必要はありません。ただし、クラスタ コマンド スイッチに割り当てられたホスト名は、スイッチ クラスタを識別するのに役立ちます。スイッチのデフォルトのホスト名は Switch です。

クラスタに加入するスイッチにホスト名がない場合、クラスタ コマンド スイッチは一意のメンバ番号を自身のホスト名に追加し、そのスイッチに割り当てます。この処理はクラスタに加入するスイッチごとに順番に行われます。ここでいう番号とは、スイッチがクラスタに追加された順番を指します。たとえば、eng-cluster という名前のクラスタ コマンド スイッチには、5 番めのクラスタ メンバとして eng-cluster-5 という名前が割り当てられます。

スイッチにホスト名がある場合、クラスタに参加すると、その名前が使用されます。スイッチは、クラスタから脱退した後もそのホスト名保持します。

クラスタ脱退時、または新しいクラスタへの加入時にそのメンバ番号（ 5 など）を確保するため、クラスタ コマンド スイッチからスイッチにホスト名を送信した場合、新しいクラスタのクラスタ コマンド スイッチのホスト名（ mkg-cluster-5 など）で古いホスト名（ eng-cluster-5 など）が上書きされます。新しいクラスタではスイッチのメンバ番号を変更する場合（ 3 など）、スイッチは前回の名前（ eng-cluster-5 ）を控えます。

クラスタのパスワード

クラスタのメンバになるスイッチにはパスワードを割り当てる必要はありません。スイッチはコマンドスイッチのパスワードを継承してクラスタに加入し、脱退するときもその情報を保有したまま離れます。コマンドスイッチのパスワードが設定されていない場合、クラスタ メンバ スイッチはヌル パスワードを代わりに継承します。クラスタ メンバ スイッチが継承するのはコマンドスイッチのパスワードのみです。

コマンドスイッチのパスワードと異なるメンバスイッチのパスワードを指定してその設定を保存してしまうと、クラスタ コマンド スイッチからそのスイッチを管理できなくなります。この状態はメンバスイッチのパスワードをコマンドスイッチのパスワードに戻すまで続きます。メンバスイッチを再起動しても、パスワードは元のコマンドスイッチ パスワードには戻りません。スイッチをクラスタに加入させた後は、メンバスイッチ パスワードを変更しないことを推奨します。

パスワードの詳細については、 http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

クラスタの SNMP コミュニティ ストリング

クラスタ メンバ スイッチは、次のようにコマンドスイッチの Read-Only（RO）と Read-Write（RW）の後ろに @esN を追加した形でコミュニティ ストリングを継承します。

• command-switch-readonly-community-string @ esN ： N にはメンバスイッチの番号が入ります。

• command-switch-readwrite-community-string @ esN ： N にはメンバスイッチの番号が入ります。

クラスタ コマンド スイッチに複数の Read-Only または Read-Write コミュニティ ストリングがある場合、クラスタ メンバ スイッチには最初の Read-Only または Read-Write ストリングのみ伝播されます。

スイッチのコミュニティ ストリング数とその長さには制限がありません。SNMP およびコミュニティ ストリングの詳細については、 http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

Catalyst 1900 および Catalyst 2820 スイッチ固有の SNMP の考慮事項については、これらのスイッチのインストレーション コンフィギュレーション ガイドを参照してください。

スイッチ クラスタとスイッチ スタック

スイッチ クラスタ には、1 つまたは複数の Cisco EtherSwitch サービス モジュールのスイッチ スタックを含めることができます。各スイッチ スタックは、クラスタ コマンド スイッチまたは単一クラスタ メンバとして動作できます。 表 1 に、スイッチ スタックとスイッチ クラスタとの間の基本的な違いについて説明します。スイッチ スタックの詳細については、 http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。



スタック メンバは、ネットワーク内で（単一のスイッチ スタックの）統合システムとして一緒に動作し、レイヤ 2 プロトコルおよびレイヤ 3 プロトコルなどによってネットワークに存在します。したがって、スイッチ クラスタでは、個々のスタック メンバではなく、スイッチ スタックが、適切なクラスタ メンバとして認識されます。個々のスタック メンバは、スイッチ クラスタには加入できません。また、個別のクラスタ メンバとしても参加できません。スイッチ クラスタには、1 つのクラスタ コマンド スイッチが存在する必要があり、最大 15 までのクラスタ メンバを含めることができるため、1 つのクラスタには、最大で 16 までのスイッチ スタック、つまり、合計 144 デバイスまで含めることができます。

スイッチ スタックのクラスタ設定は、スタック マスターを介して実行されます。

---

（注） Network Assistant または CLI から、最大 16 台のスイッチ スタックを含めるようにスイッチ クラスタを設定できます。ただし、Network Assistant からの場合、スイッチ スタックのクラスタ メンバのデバイス数に関係なく、スイッチ クラスタの実際のデバイスの最大数は 16 です。たとえば、スイッチ スタックに 3 台のスタック メンバが含まれている場合、これらは 3 台の異なるデバイスとしてカウントされます。

実際のデバイス数が 16 を超えるスイッチ クラスタを CLI を使用して設定し、Network Assistant からクラスタを表示することを試みたとします。その場合、Network Assistant は、Network Assistant の上限である 16 に到達するまで、クラスタ メンバを削除することをユーザに促します。

スイッチ スタックをスイッチ クラスタに含める場合に、覚えておく必要がある考慮事項があります。

• クラスタ コマンド スイッチが Cisco EtherSwitch サービス モジュールまたはスイッチ スタックでなく、クラスタ メンバ スイッチ スタック内で新しいスタック マスターが選出された場合、スイッチ スタックとクラスタ コマンド スイッチ間に冗長接続がないと、スイッチ スタックとスイッチ クラスタ間の接続が失われます。ユーザは、スイッチ スタックをスイッチ クラスタに追加する必要があります。

• クラスタ コマンド スイッチがスイッチ スタックで、新しいスタック マスターがクラスタ コマンド スイッチ スタックとクラスタ メンバ スイッチ スタックで同時に選択された場合に、スイッチ スタックとクラスタ コマンド スイッチとの間に冗長接続がないと、スイッチ スタック間の接続が失われます。ユーザは、クラスタ コマンド スイッチ スタックを含め、スイッチ スタックをクラスタに追加する必要があります。

• すべてのスタック メンバでは、スイッチ クラスタにあるすべての VLAN への冗長接続を設定する必要があります。これを行わなかった場合に、新しいスタック マスターが選択されると、新しいスタック マスターに設定されていない VLAN に接続されているスタック メンバで、スイッチ クラスタへの接続が失われます。ユーザは、スタック マスターまたはスタック メンバの VLAN 設定を変更し、スタック メンバをスイッチ クラスタに追加し直す必要があります。

• クラスタ メンバ スイッチ スタックがリロードされ、新しいスタック マスターが選択されると、スイッチ スタックでは、クラスタ コマンド スイッチへの接続が失われます。ユーザは、スイッチ スタックをスイッチ クラスタに追加し直す必要があります。

• クラスタ コマンド スイッチ スタックがリロードされ、元のスタック マスターが再選択されない場合、ユーザは、スイッチ クラスタ全体を再構築する必要があります。

スイッチ スタックの詳細については、 http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

クラスタの TACACS+ および RADIUS

スイッチ クラスタの認証の設定が矛盾していると、Network Assistant により、継続的にユーザ名とパスワードの入力を求められます。TACACS+ をクラスタ メンバに設定する場合、すべてのクラスタ メンバに設定する必要があります。同様に、RADIUS をクラスタ メンバに設定する場合、すべてのクラスタ メンバに設定する必要があります。また、同一のスイッチ クラスタで、一部のメンバは RADIUS を使用するように設定し、他のメンバは TACACS+ を使用するように設定することはできません。

TACACS+ および RADIUS の詳細については、 http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm の『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

スイッチ クラスタでのスイッチ固有の機能の使用可能性

クラスタ コマンド スイッチのメニュー バーは、スイッチ クラスタで使用できるすべてのオプションを表示します。したがって、クラスタ メンバ スイッチに固有の機能は、コマンド スイッチのメニュー バーから使用できます。

コンソール接続または Telnet 経由で CLI にアクセスする

Cisco EtherSwitch サービス モジュールの CLI にアクセスする前に、ルータ コンソールまたは Telnet 経由でホスト ルータに接続する必要があります。ルータに接続した後で、Cisco EtherSwitch サービス モジュールに接続されているギガビット イーサネット インターフェイスに IP アドレスを設定する必要があります。ルータで、特権 EXEC モードで service-module ge x/0 session コマンドを使用して、Cisco EtherSwitch サービス モジュールへのセッションを開きます 。

Cisco EtherSwitch サービス モジュールがすでに設定されている場合、CLI を介して直接サービス モジュールを設定できます。

Cisco EtherSwitch サービス モジュールへの接続を確立するには、次のいずれかの方法を使用できます。

• Telnet または SSH を使用してルータ コンソールに接続し、ルータで、特権 EXEC モードで service-module gig x/0 session コマンドを使用してスイッチへのセッションを開きます 。

---

（注） クライアント ステーションから Telnet または SSH を使用してコンソール経由でルータに接続する場合、そのステーションからスイッチへの IP 接続が確立されている必要があります。

• リモート管理ステーションから、Telnet TCP/IP パッケージまたは SSH 暗号化パッケージを使用します。内部インターフェイスでは、Telnet または SSH クライアントとのネットワーク接続が確立されている必要があります。また、内部インターフェイスには、イネーブル シークレット パスワードが設定されている必要があります。CLI、Telnet セッションまたは SSH セッション経由で接続すると、管理ステーションにはユーザ EXEC プロンプトが表示されます。

Cisco EtherSwitch サービス モジュールまたはスイッチでは、最大 5 つの SSH セキュア セッションが同時にサポートされ、最大 16 の Telnet セッションが同時にサポートされます。1 人の Telnet ユーザによって行われた変更は、他のすべての Telnet セッションに反映されます。Telnet アクセス用の Cisco EtherSwitch サービス モジュールまたはスイッチの設定については、次の URL にある『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm

Cisco EtherSwitch サービス モジュールのインターフェイス タイプを確認する

ここでは、Cisco EtherSwitch サービス モジュールでサポートされるさまざまなインターフェイス タイプと、これらのインターフェイス タイプの設定に関する詳細情報が含まれる章への参照を示します。

Cisco EtherSwitch サービス モジュールでは、次のインターフェイス タイプがサポートされます。

• ファスト イーサネット インターフェイス

• 外部ギガビット イーサネット インターフェイス

• VLAN switched virtual interface（SVI;スイッチ仮想インターフェイス）

• 内部ギガビット イーサネット インターフェイス。最後の 1 つはホスト ルータに内部接続されたものです

Cisco EtherSwitch サービス モジュールのインターフェイスの番号形式は、 stack-member-number /0/ switch-port です。インターフェイス タイプに関する詳細については、次の URL にある『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm

インターフェイス コンフィギュレーション モードの使用方法

個々の Cisco EtherSwitch サービス モジュールの物理インターフェイス（ポート）を、CLI のインターフェイス コンフィギュレーション モードを使用して設定できます。インターフェイス コンフィギュレーション モードで使用するポートの番号設定方式は、interface type stack member number/0/port number です。

---

（注） StackWise インターフェイスを持たないスイッチまたは Cisco EtherSwitch サービス モジュールの場合、スタック メンバ番号はデフォルトで 1 ですが、Cisco IOS ソフトウェアまたはブートローダを使用して変更できます。

• タイプ ： 10/100-Mbps イーサネットにはファスト イーサネット（fastethernet または fa）、10/100/1000-Mbps イーサネット ポートにはギガビット イーサネット（gigabitethernet または gi）。

• スタック メンバ番号 ：スタック内の Cisco EtherSwitch サービス モジュールまたはスイッチ の識別に使用する番号。 Cisco EtherSwitch サービス モジュールまたはスイッチの 番号は 1 ～ 9 の範囲で、 サービス モジュールまたはスイッチの 最初の初期化の際に割り当てられます。スイッチ スタックに統合される前のデフォルトの Cisco EtherSwitch サービス モジュールまたはスイッチ 番号は 1 です。 サービス モジュールまたはスイッチ にスタック メンバ番号が割り当てられている場合、別の番号が割り当てられるまでその番号を保持します。

スタック モードで Cisco EtherSwitch サービス モジュールまたはスイッチのポート LED を使用して、サービス モジュールまたはスイッチのスタック メンバ番号を特定できます。

• モジュール番号 ： Cisco EtherSwitch サービス モジュールまたはスイッチ上のモジュール スロット番号（サービス モジュールまたはスイッチでは常に 0）。

• ポート番号：Cisco EtherSwitch サービス モジュールまたはスイッチ上のインターフェイス番号。ポート番号は常に 1 から開始されます。たとえば、Cisco EtherSwitch サービス モジュールを正面から見た場合、右から fastethernet 1/0/1、fastethernet 1/0/2、gigabitethernet 1/0/1、gigabitethernet 1/0/2、となり、1/0/1 は上、1/0/2 は下、1/0/3 は上、1/0/4 は下、のように続きます。

Cisco EtherSwitch サービス モジュール上のインターフェイスの位置を物理的に確認することで、物理インターフェイスを識別できます。Cisco IOS の show 特権 EXEC コマンドを使用して、Cisco EtherSwitch サービス モジュール上の特定のインターフェイスまたはすべてのインターフェイスに関する情報を表示することもできます。

インターフェイス指定の例を次に示します。

• スタンドアロン Cisco EtherSwitch サービス モジュールでギガビット イーサネット ポート番号 4 を指定するには、グローバル コンフィギュレーション モードで次のコマンドを入力します。

• スタック メンバ 3 でファスト イーサネット ポート 4 を指定するには、グローバル コンフィギュレーション モードで次のコマンドを入力します。

インターフェイスの設定の詳細については、次の URL にある『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm

Cisco EtherSwitch サービス モジュールをルータで設定する

ここでは、Cisco EtherSwitch サービス モジュールがインストールされたルータで初期設定を行う方法を説明します。このほか、Cisco EtherSwitch サービス モジュール自体での初期設定も説明します。ルータ（Cisco EtherSwitch サービス モジュールを表す）のギガビット イーサネット インターフェイスに IP アドレスが設定されていれば、Cisco EtherSwitch サービス モジュールに対してコンソール セッションを開いて、そのモジュールのファスト イーサネット インターフェイスおよびギガビット イーサネット インターフェイスにレイヤ 2 またはレイヤ 3 の機能を設定できます。

Cisco EtherSwitch サービス モジュール インターフェイスを設定し、サービス モジュール イメージをブートした後は、ルータとサービス モジュールとの間で切り替えを行うことができます。

手順の概要

1. dir flash:

2. boot flash: image-name

3. enable

4. show running configuration

5. configure terminal

6. interface slot/port

7. ip address ip address/subnet mask

8. no shutdown

9. end

10. service-module interface slot/port session

11. dir flash:

12. boot flash: image

13. enable

14. show ip interface brief

15. control+shift+6 x

16. disconnect

17. show power inline

手順の詳細

例

ここで紹介する例は、次のとおりです。

• 「ルータでの dir flash: コマンドのサンプル出力」

• 「ルータでの boot flash: コマンドのサンプル出力」

• 「ルータでの show running config コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュール インターフェイスをルータで設定するときのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する service-module コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する dir flash: コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する boot flash: コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する show ip interface brief コマンドのサンプル出力」

• 「Ctrl+Shift+6 キー、x キーの順に押したときのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する show power inline コマンドのサンプル出力」

ルータでの dir flash: コマンドのサンプル出力

次の例は、 dir flash: コマンドを入力すると表示される結果を示します。

Router> dir flash:

ルータでの boot flash: コマンドのサンプル出力

次の例は、 boot flash: コマンドを入力すると表示される結果を示します。

ルータのブート処理が完了すると、次の例のように、初期設定ダイアログの開始を求められます。no と入力します。

Enter を押します。ルータ プロンプトが表示されます。

ルータでの show running config コマンドのサンプル出力

次の例は、 show running config コマンドを入力すると表示される結果を示します。

Router# show running config interface gigabitethernet2/0

Cisco EtherSwitch サービス モジュール インターフェイスをルータで設定するときのサンプル出力

次の例は、Cisco EtherSwitch サービス モジュール インターフェイスをルータで設定する際の出力結果を示します。

Cisco EtherSwitch サービス モジュールに対する service-module コマンドのサンプル出力

次の例は、 service module コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールに対する dir flash: コマンドのサンプル出力

次の例は、 dir flash: コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールに対する boot flash: コマンドのサンプル出力

次の例は、 boot flash: コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールに対する show ip interface brief コマンドのサンプル出力

次の例は、 show ip interface brief コマンドを入力すると表示される結果を示します。

Ctrl+Shift+6 キー、x キーの順に押したときのサンプル出力

次の例は、Ctrl+Shift+6 キーを押してから x キーを押すと表示される結果を示します。

ルータに対する show power inline コマンドのサンプル出力

次の例は、ルータに対して show inline power コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールに対する show power inline コマンドのサンプル出力

次の例は、スイッチに対して show inline power コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールの初期設定後のデフォルト設定

Cisco EtherSwitch サービス モジュールはプラグアンドプレイ動作用に設計されています。必要なことは、基本的な IP 情報を Cisco EtherSwitch サービス モジュールを表すルータのギガビット イーサネット インターフェイスに割り当て、Cisco EtherSwitch サービス モジュールへのコンソール セッションを開くだけです。その後、スイッチ ポートにその他のデバイスを接続できます。特定のネットワーク ニーズがある場合には、インターフェイス固有の設定値やシステム全体およびスタック全体の設定値を変更できます。

内部インターフェイスを一切設定しない場合、 表 2 に示すデフォルト設定で動作します。この表は、主要なソフトウェア機能、それらのデフォルト値、その機能に関する情報の参照先を一覧にしたものです。

内部インターフェイスの初期設定（Express Setup または CLI プログラムを使用）し、内部インターフェイスに基本的な IP 情報を割り当てる方法の詳細については、Catalyst 3750 スイッチのハードウェア インストレーション ガイドを参照してください。



1.DCHP サーバとして動作するデバイスが設定されており、かつイネーブルである場合のみ。 2.DHCP リレー エージェントとして動作するデバイスが設定されており、かつイネーブルである場合のみ。 3.DNS = ドメイン ネーム システム 4.VTP = VLAN トランキング プロトコル 5.STP = スパニングツリー プロトコル 6.PVST+ = VLAN スパニングツリー拡張 7.MSTP = マルチサービス トランスポート プラットフォーム 8.IGMP = Internet Group Management Protocol 9.CDP = Cisco Discovery Protocol 10.UDLD = 単方向リンク検出 11.SPAN = ローカル スイッチ ポート アナライザ 12.RSPAN = リモート スイッチ ポート アナライザ 13.RMON = リモート モニタリング 14.MSDP = マルチキャスト ソース ディスカバリ プロトコル

スイッチのセットアップ プログラムを使用した Cisco EtherSwitch サービス モジュールの設定

この項では、初期設定を作成するためのサービス モジュールのセットアップ プログラムを使用して Cisco EtherSwitch サービス モジュールを設定する方法について説明します。セットアップ プログラムを使用すると、Cisco EtherSwitch サービス モジュールが標準のデフォルト設定で稼働できるようになります。

セットアップ プログラムは Cisco EtherSwitch サービス モジュールに電源が投入された自動的に実行されますが、既存のコンフィギュレーションはありません。Cisco EtherSwitch サービス モジュールがネットワーク上の他のデバイスと通信するために必要な IP アドレスやその他の設定情報を割り当てる必要があります。また、この情報は Cisco Network Assistant（以降、Network Assistant）アプリケーション ソフトウェアを使用する場合にも必要です。

セットアップ プログラムが完了すると、Cisco EtherSwitch サービス モジュールは作成されたデフォルト設定を実行できます。次のいずれかのツールを使用すれば、この設定の変更や他の管理タスクを実行できます。

• コマンドライン インターフェイス（CLI）

• ブラウザからの Cisco Network Assistant アプリケーション プログラム

CLI を使用するには、Cisco EtherSwitch サービス モジュールへのコンソール セッションで、switch> プロンプトにコマンドを入力します。設定情報については、次の URL にある『 Catalyst 3750 Switch Software Configuration Guide , Cisco IOS Release 12.2』を参照してください。

http://www.cisco.com/univercd/cc/td/doc/product/lan/cat3750/index.htm

Network Assistant を使用するには、次の URL にある Cisco Network Assistant のマニュアルを参照してください。

http://www.cisco.com/univercd/cc/td/doc/product/rtrmgmt/cna/v2_0/index.htm

前提条件

セットアップ プログラムを起動する前に、ネットワーク管理者から次の情報を取得します。

• ルータのギガビット イーサネット インターフェイスの IP アドレス

• サブネット マスク（IP ネットマスク）

• ルータのデフォルト ゲートウェイ

• イネーブル シークレット パスワード

• イネーブル パスワード

• Telnet パスワード

---

（注） Cisco EtherSwitch サービス モジュールをスタックしていて、スタックの Cisco EtherSwitch の個々のサービス モジュールに複数のコンソールが接続してある場合、ユーザが Enter キーを押した最初のコンソールに初期設定ダイアログが表示されます。

手順の概要

1. 初期設定ダイアログを開始するプロンプトが表示されたら、yes と入力します。

2. Cisco EtherSwitch サービス モジュールのホスト名を入力し、Return を押します。

3. イネーブル シークレット パスワードを入力し、Return を押します。

4. イネーブル パスワードを入力し、Return を押します。

5. 仮想端末（Telnet）パスワードを入力し、Return を押します。

6. （任意）SNMP を設定する場合は yes、CLI または Network Assistant を使用して後で SNMP を設定する場合は no と入力してから、Return を押します。

7. インターフェイスの名前を入力し、Return を押します。

8. yes と入力して Return を押します。

9. Cisco EtherSwitch サービス モジュールの IP アドレスとサブネット マスクを入力し、Return を押します。

10. no と入力し、Return を押します。

11. 2 と入力し、Return を押します。

手順の詳細

例

ここで紹介する例は、次のとおりです。

• 「初期設定ダイアログと基本的な管理開始のサンプル出力」

• 「インターフェイス名入力のサンプル出力」

• 「IP アドレスとサブネット マスク割り当てのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールをスタンドアロン サービス モジュールとして設定したときのサンプル出力」

• 「NVRAM に設定を保存したときのサンプル出力」

初期設定ダイアログと基本的な管理開始のサンプル出力

次の例は、yes と入力して初期設定ダイアログおよび基本管理開始を開始し、Return を押した場合に表示される結果を次に示します。

インターフェイス名入力のサンプル出力

次の例は、インターフェイスの名前を入力すると表示される結果を次に示します。

IP アドレスとサブネット マスク割り当てのサンプル出力

次の例は、Cisco EtherSwitch サービス モジュールの IP アドレスとサブネット マスクを設定すると表示される結果を次に示します。

Cisco EtherSwitch サービス モジュールをスタンドアロン サービス モジュールとして設定したときのサンプル出力

次の例は、スタンドアロン サービス モジュールとして動作するように Cisco EtherSwitch サービス モジュールを設定すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールの初期設定が完了し、初期設定が表示されます。以下に出力例を示します。

NVRAM に設定を保存したときのサンプル出力

次の例は、NVRAM に Cisco EtherSwitch サービス モジュールの設定を保存すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールのシャットダウン、リセット、リロードを行う

ここでは、Cisco EtherSwitch サービス モジュールのインストール後に、シャットダウン、リセット、およびリロードを行う方法を説明します。

ネットワーク モジュールのインストールについては、『 Cisco Network Modules Hardware Installation Guide 』を参照してください。

手順の概要

1. service-module gigabitethernet slot/unit shutdown

2. service-module gigabitethernet slot/unit reset

3. service-module gigabitethernet slot/unit reload

---

（注） 引数 slot は、ネットワーク モジュール用のルータ シャーシのスロット番号です。引数 unit は、ネットワーク モジュール上のドーター カード番号です。Cisco EtherSwitch サービス モジュールの場合、常に 0 を使用します。

手順の詳細

例

ここで紹介する例は、次のとおりです。

• 「service-module gigabitethernet shutdown コマンドのサンプル出力」

• 「service-module gigabitethernet reset コマンドのサンプル出力」

• 「service-module gigabitethernet reload コマンドのサンプル出力」

service-module gigabitethernet shutdown コマンドのサンプル出力

次の例は、 service-module gigabitethernet slot/unit shutdown コマンドを入力すると表示される結果を示します。

Router# service-module gigabitethernet1/0 shutdown

Shutdown is used for Online removal of Service Module.

Do you want to proceed with shutdown?[confirm]

Use service-module reset command to recover from shutdown.

---

（注） 確認プロンプトで、Enter キーを押して操作を確認するか、n と入力してキャンセルします。

service-module gigabitethernet reset コマンドのサンプル出力

次の例は、 service-module gigabitethernet slot/unit reset コマンドを入力すると表示される結果を示します。

Router# service-module gigabitethernet1/0 reset

Use reset only to recover from shutdown or failed state

Do you want to reset?[confirm]

---

（注） 確認プロンプトで、Enter キーを押して操作を確認するか、n と入力してキャンセルします。

service-module gigabitethernet reload コマンドのサンプル出力

次の例は、 service-module gigabitethernet slot/unit reload コマンドを入力すると表示される結果を示します。

Router# service-module gigabitethernet1/0 reload

Do you want to proceed with reload?[confirm]

---

（注） 確認プロンプトで、Enter キーを押して操作を確認するか、n と入力してキャンセルします。

---

デフォルトのスイッチ スタック設定

表 3 に、デフォルトのスイッチ スタック設定を示します。



前提条件

• スタック マスター上で IP サービス イメージが稼働している場合、Cisco EtherSwitch サービス モジュールはインターフェイス間でトラフィックを転送する方式として、ルーティングおよびフォールバック ブリッジングの 2 通りをサポートします。

• DHCP は、ルータまたは Cisco EtherSwitch サービス モジュール上、さらに外部サーバ上でも設定できます。設定によっては、クライアントと DHCP サーバが同じブロードキャスト ドメイン内にない場合は、DHCP 要求を転送するために IP ヘルパー アドレスを設定する必要があります。

---

（注） ここでは、すでに Cisco EtherSwitch サービス モジュールを接続していることを前提とします。

制約事項　

• Cisco EtherSwitch サービス モジュールはルータの電源の再投入時にブートしないことがあります。The Cisco EtherSwitch サービス モジュールのブート動作は、ルータのように、コンフィギュレーション レジスタで制御されるわけではありません。ただし、グローバル コンフィギュレーション モードで boot manual の場合は、boot manual コマンドを使用することで、ブートローダ プロンプトの間にルータの電源の再投入を停止できるようになるため、手動でブートできます。no boot manual コマンドを発行して、ブートを自動化できます。これを実行する場合は、ブートローダ プロンプト（set BOOT flash image-name）で BOOT 変数で定義されたイメージが起動されます。イメージが定義されていない場合、フラッシュ メモリ内の最初の有効なイメージ、またはコンフィギュレーション ファイルに boot system コマンドで定義されたイメージが起動されます。

• 単一 VLAN 内のデバイス同士は Cisco EtherSwitch サービス モジュールを通じて直接通信できます。異なる VLAN に属すポート間では、ルーティングデバイスを介さなければデータを交換できません。

• スタック マスター上で IP ベース イメージが稼働している場合は、基本ルーティング（スタティック ルーティングと RIP）だけがサポートされます。可能な限り、高パフォーマンスを維持するため、転送は Cisco EtherSwitch サービス モジュールのハードウェアで実行されます。ただし、ハードウェア内をルーティングできるのは、イーサネット II カプセル化機能を備えた IPv4 パケットだけです。非 IP トラフィックと、他のカプセル化方式を使用しているトラフィックは、フォールバック ブリッジングできます。

– ルーティング機能は、すべてのスイッチ仮想インターフェイス（SVI）およびルーテッド ポートでイネーブルにできます。Cisco EtherSwitch サービス モジュールは IP トラフィックだけをルーティングします。IP ルーティング プロトコル パラメータとアドレス設定が SVI またはルーテッド ポートに追加されると、このポートで受信した IP トラフィックはルーティングされます。

– フォールバック ブリッジングを行うと、Cisco EtherSwitch サービス モジュールでルーティングされないトラフィックや、DECnet などのルーティングできないプロトコルに属するトラフィックが転送されます。また、フォールバック ブリッジングは、2 つ以上の SVI またはルーテッド ポート間のブリッジングによって、複数の VLAN を 1 つのブリッジ ドメインに接続します。フォールバック ブリッジングを設定する場合は、ブリッジ グループに SVI またはルーテッド ポートを割り当てます。各 SVI またはルーテッド ポートにはそれぞれ 1 つしかブリッジ グループが割り当てられません。同じグループ内のすべてのインターフェイスは、同じブリッジ ドメインに属します。

• 電源が入ったスタック メンバをスタックから取り外すと、Cisco EtherSwitch サービス モジュールのスタックは、同じ設定を持つ複数のスイッチ スタックに分割（パーティション）されます。そのため、ネットワーク内で IP アドレス設定が競合してしまうことがあります。スイッチ スタックを分離されたままにしておきたい場合は、新しく作成されたスイッチ スタックの IP アドレス（複数の場合あり）を変更してください。スイッチ スタックを分割しない場合は、次の手順を実行します。

a. 新しく作成されたスイッチ スタックの電源を切ります。

b. それをその Cisco StackWise ポートを介して元のスイッチ スタックに再接続します。

c. スイッチに電源を投入します。

---

（注） Cisco EtherSwitch サービス モジュールには電源のオン/オフ スイッチがありません。Cisco EtherSwitch サービス モジュールをオフにするには、ルータから service gigabitethernet1/0 shutdown コマンドを発行します。

スタック メンバ番号の割り当て

ここでは、スイッチ スタックの Cisco EtherSwitch サービス モジュールにスタック メンバ番号を割り当てる方法について説明します。

手順の概要

1. configure terminal

2. switch current-stack-member-number renumber new-stack-member-number

3. end

4. reload slot stack-member-number

5. show switch

手順の詳細

例

ここで紹介する例は、次のとおりです。

• 「switch renumber コマンドのサンプル出力」

• 「reload slot コマンドのサンプル出力」

• 「show switch コマンドのサンプル出力」

switch renumber コマンドのサンプル出力

次の例は、 switch current-stack-member-number renumber new-stack-member-number コマンドを入力すると表示される結果を示します。

他のスタック メンバがすでに指定したメンバ番号を使用している場合、スタック マスターは、スタック メンバをリロードする際に、使用可能な一番低い番号を割り当てます。

---

（注） スタック メンバ番号を変更し、新しいスタック メンバ番号がどの設定にも関連付けされていない場合、そのスタック メンバは現在の設定を破棄してリセットを行い、デフォルトの設定に戻ります。

---

reload slot コマンドのサンプル出力

次の例は、 reload slot コマンドを入力すると表示される結果を次に示します。

show switch コマンドのサンプル出力

次の例は、 show switch コマンドを入力すると表示される結果を示します。

スタック メンバ プライオリティ値の設定

ここでは、グローバル コンフィギュレーション モードからスイッチ スタックの Cisco EtherSwitch サービス モジュールにプライオリティ値を割り当てる方法について説明します。

---

（注） この作業は、スタック マスターからだけ実行できます。

手順の概要

1. configure terminal

2. switch stack-member-number priority priority-number

3. end

4. show switch stack-member-number

手順の詳細

例

ここで紹介する例は、次のとおりです。

• 「switch priority コマンドのサンプル出力」

• 「show switch コマンドのサンプル出力」

switch priority コマンドのサンプル出力

次の例は、 switch stack-member-number priority priority-number コマンドを入力すると表示される結果を示します。

show switch コマンドのサンプル出力

次の例は、 show switch コマンドを入力すると表示される結果を示します。

スイッチ スタックに関する情報の確認

特定のスタック メンバまたはスイッチ スタックの設定をリセットした後で保存した設定変更を確認するには、 show platform stack-manager all コマンドを使用します。

確認については、すべてのスイッチ スタック情報を表示するステップ 1 が便利です。特定のスタック メンバ、ネイバー、またはスイッチ スタック ポートに関する情報を表示する場合は、ステップ 2 が役立ちます。

手順の詳細

---

ステップ 1 プラットフォーム依存スイッチ スタック情報を表示するには、 show platform stack-manager コマンドを使用します。スイッチ スタック全体のすべての情報を表示するには、show platform stack-manager all コマンドを使用します。次に例を示します。

ステップ 2 スタック メンバまたはスイッチ スタックに関する情報を表示するには、次のコマンドを使用します。

• スタック メンバまたはスイッチ スタックに関連した情報を表示するには、show switch コマンドを使用します。

• スイッチ スタックのネイバーに関する詳細情報を表示するには、show switch neighbors ユーザ EXEC コマンドを使用します。

• スタック メンバのポート ステータスを表示するには、show switch stack-ports ユーザ EXEC コマンドを使用します。



---

---

CLI によるスイッチ クラスタの管理

ここでは、CLI を使用してスイッチ クラスタ管理を管理する方法を示します。

前提条件

最初にクラスタ コマンドのサービス モジュールまたはスイッチにログインして、CLI からクラスタのメンバである Cisco EtherSwitch サービス モジュールまたはスイッチを設定します。

手順の概要

1. rcommand {n | commander | mac-address hw-addr}

2. show version

3. exit

4. show cluster members [n | detail] [{begin | exclude | include} expression] (optional)

手順の詳細

例

ここで紹介する例は、次のとおりです。

• 「rcommand コマンドおよび show version コマンドのサンプル出力」

• 「show cluster members コマンドのサンプル出力」

rcommand コマンドおよび show version コマンドのサンプル出力

次の例は、クラスタ メンバ 3 で実行しているソフトウェア バージョンを表示するために、コマンド スイッチで rcommand コマンドを入力すると表示される結果を示します。

---

（注） メンバ スイッチの CLI へのアクセスは、クラスタ コマンド スイッチと同じ権限レベルです。その後、Cisco IOS コマンドを通常どおりに使用できます。したがって、特権レベルでクラスタ コマンド スイッチ上で rcommand コマンドを使用する場合、コマンドは、特権レベルでクラスタ メンバにアクセスします。

show cluster members コマンドのサンプル出力

次の例は、 show cluster members コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールへのクラスタ メンバの追加

ここでは、Cisco EtherSwitch サービス モジュールにクラスタ メンバを追加する方法を示します。

クラスタ コマンドのサービス モジュールまたはスイッチは、自動的に候補の Cisco EtherSwitch サービス モジュールまたはスイッチを検出します。ネットワークに新しいクラスタ対応スイッチ サービス モジュールまたはスイッチを追加すると、クラスタ コマンドのサービス モジュールまたはスイッチはこれらを検出し、候補のサービス モジュールまたはスイッチのリストに追加します。

---

（注） クラスタのスイッチ スタックは、単一のクラスタ メンバに一致します。Network Assistant を介したクラスタ メンバの追加には、特定の制限事項があります。Network Assistant から、最大 15 個のクラスタ メンバで構成される Cisco EtherSwitch サービス モジュールまたはスイッチ クラスタを作成できます。Network Assistant または CLI から、最大 144 個のデバイスで構成される Cisco EtherSwitch サービス モジュールまたはスイッチ クラスタを作成できます。

---

（注） クラスタ内のサービス モジュールの総数が 16（これにはクラスタ コマンドのサービス モジュールも含まれています）を超えない限り、1 つ以上の Cisco EtherSwitch サービス モジュールを追加できます。クラスタに 16 のメンバが所属している場合、そのクラスタでは [Add to Cluster] オプションは使用できません。この場合、新しいメンバを追加する前に 1 つのクラスタ メンバ サービス モジュールを削除する必要があります。

パスワードが候補の Cisco EtherSwitch サービス モジュールまたはスイッチに設定されている場合、サービス モジュールまたはスイッチをクラスタに追加する前に、そのパスワードを入力するよう求められます。候補の Cisco EtherSwitch サービス モジュールのスイッチにパスワードが設定されていない場合、すべてのエントリは無視されます。

複数の候補の Cisco EtherSwitch サービス モジュールまたはスイッチに同じパスワードが設定されている場合は、グループとして選択してから同時に追加できます。

グループ内の候補の Cisco EtherSwitch サービス モジュールにまたはスイッチに、グループのパスワードとは異なるパスワードが設定されている場合、その特定の候補のサービス モジュールまたはスイッチだけがクラスタに追加されません。

候補のサービス モジュールまたはスイッチがクラスタに参加すると、コマンドのサービス モジュールまたはスイッチのパスワードを継承します。

前提条件

Network Assistant をイネーブルにする必要があります。

Network Assistant アプリケーションからの詳細手順

CLI の詳細手順

クラスタ スタンバイ グループの作成

ここでは、Cisco EtherSwitch サービス モジュールをクラスタ スタンバイ グループに追加し、クラスタにクラスタ スタンバイ グループをバインドする方法について説明します。

---

（注） スタンバイ クラスタ コマンドの Cisco EtherSwitch サービス モジュールは、クラスタ コマンドのサービス モジュールと同じタイプのサービス モジュールである必要があります。

次の略語は、スタンバイ コマンド グループ リスト内の Cisco EtherSwitch サービス モジュールのホスト名に追加されて、クラスタ スタンバイ グループ内でのそのサービス モジュールの資格またはステータスを示します。

• AC：アクティブ クラスタのコマンド サービス モジュール

• SC：スタンバイ クラスタのコマンド サービス モジュール

• PC：クラスタ スタンバイ グループのメンバであるが、クラスタ コマンドのサービス モジュールではない

• HC：クラスタ スタンバイ グループに追加できる候補のサービス モジュール

• CC：HSRP がディセーブルの場合のクラスタ コマンドのサービス モジュール

[Standby Command Configuration] ウィンドウでは、Network Assistant または CLI を使用して設定した preempt と name コマンドのデフォルト値が使用されます。このウィンドウを使用してスタンバイ グループを作成すると、そのグループのすべての Cisco EtherSwitch サービス モジュールで preempt コマンドがイネーブルになります。また、グループに名前を指定する必要があります。

---

（注） HSRP のスタンバイ中止間隔は、hello タイム間隔の 3 倍以上必要です。デフォルトの HSRP スタンバイ中止間隔は 10 秒です。デフォルトの HSRP スタンバイ hello タイム インターバルは 3 秒です。

制約事項　

• この作業は、スタック マスターだけで実行できます。

• クラスタ スタンバイ グループの仮想 IP アドレスを入力する必要があります。このアドレスは、Cisco EtherSwitch サービス モジュールの IP アドレスと同じサブネットにある必要があります。グループ番号は IP サブネット内で一意にする必要があります。範囲は 0 ～ 255 で、デフォルトは 0 です。グループ名には最大 31 文字を含めることができます。

手順の詳細

制約事項　

ここに記載する手順は、ルータに取り付けられたスタンドアロンの Cisco EtherSwitch サービス モジュールをアップグレードするためのものです。

手順の概要

1. enable

2. configure terminal

3. interface switch/slot/port

4. no switchport

5. ip address ip address/subnet mask

6. no shutdown

7. end

8. show flash

9. copy tftp: flash:

手順の詳細

例

ここで紹介する例は、次のとおりです。

• 「show run interface fastethernet コマンドのサンプル出力」

• 「ping tftpserver コマンドのサンプル出力」

• 「show flash: コマンドのサンプル出力」

• 「copy tftp: flash: コマンドのサンプル出力」

show run interface fastethernet コマンドのサンプル出力

次の例は、 show run interface fastEthernet コマンドを入力すると表示される結果を示します。

ping tftpserver コマンドのサンプル出力

次の例は、 ping tftpserver コマンドを入力すると表示される結果を示します。

show flash: コマンドのサンプル出力

次の例は、 show flash: コマンドを入力すると表示される結果を示します。

copy tftp: flash: コマンドのサンプル出力

次の例は、 copy tftp: flash: コマンドを入力すると表示される結果を示します。

Xmodem を使用して、破損したソフトウェア イメージから回復する

ここでは、Xmodem を使用して、破損したソフトウェア イメージから回復する方法を説明します。

---

（注） ルータのフラッシュ メモリにスイッチ イメージが含まれているか、ルータと TFTP サーバとの間にネットワーク接続が確立されている必要があります。

ソフトウェアのアップグレードの際、不適切なファイルを Cisco EtherSwitch サービス モジュールにダウンロードしたり、イメージ ファイルを削除すると、Cisco EtherSwitch サービス モジュール ソフトウェアが破損することがあります。このような場合、サービス モジュールは電源投入時のセルフテスト（POST）を通過できず、接続が確立しません。

次の手順では、XMODEM プロトコルを使用して、破損したイメージ ファイルまたは間違ったイメージ ファイルを回復します。多くのソフトウェア パッケージでは Xmodem プロトコルがサポートされています。この手順は使用しているエミュレーション ソフトウェアに大きく依存します。

Xmodem プロトコル処理を開始するには、password reset コマンドを発行します。password reset コマンドを発行すると、次のメッセージが表示されます。

制約事項　

この手順は、破損したイメージの回復に限り使用することをお勧めします。この手順を実行するには、Cisco EtherSwitch サービス モジュールでブートローダ プロンプトになっている必要があります。また、Xmodem プロトコルが機能するには、ルータから Cisco EtherSwitch サービス モジュールへのコンソール接続が切断されている必要があります。

手順の概要

1. service-module interface slot/port password-reset

2. flash_init

3. load_helper filesystem : /file-url ...（オプション）

4. control+6 x （ルータ プロンプトに戻るには x を使用します）

5. disconnect

6. copy flash: xmodem:（ルータのフラッシュ メモリからソフトウェア イメージをダウンロードするには、このコマンドを使用します。このコマンドは、ルータ プロンプトから使用します）

または

copy tftp: xmodem: （TFTP サーバからソフトウェア イメージをダウンロードするには、このコマンドを使用します。このコマンドは、イメージがルータのフラッシュ メモリに存在しない場合に限り使用します）

7. service-module interface slot/port session

8. dir flash:

9. boot flash: image

手順の詳細

トラブルシューティング

ダウンロードしたイメージ（ファイルおよびディレクトリ）が Cisco EtherSwitch サービス モジュールのフラッシュ メモリに存在しない場合は、ステップ 1 ～ 6 を再び実行します。再び実行に失敗する場合は、イメージのダウンロード時に TFTP 接続が開始され、TFTP セッションが開かれていることを確認してください。

例

ここで紹介する例は、次のとおりです。

• 「copy flash: xmodem コマンドのサンプル出力」

• 「copy tftp: xmodem: コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する service-module session コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する dir flash: コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する service-module password-reset コマンドのサンプル出力」

• 「Cisco EtherSwitch サービス モジュールに対する flash_init コマンドのサンプル出力」

copy flash: xmodem コマンドのサンプル出力

次の例は、 copy flash: xmodem コマンドを入力すると表示される結果を示します。

転送元ファイル名と転送先ファイル名の入力を求められます。

Cisco EtherSwitch サービス モジュールのスロット番号の入力を求められます。

サービス モジュールのインターフェイス番号の入力を求められます。デフォルトの設定を使用します。

バッファの確認を求められます。デフォルトの設定を使用します。

最大再試行回数の入力を求められます。デフォルトの設定を使用します。

Cisco EtherSwitch サービス モジュールへの転送の確認を求められます。

イメージがサービス モジュールにダウンロードされるときに、次のメッセージが表示されます。

copy tftp: xmodem: コマンドのサンプル出力

次の例は、 copy tftp: xmodem: コマンドを入力すると表示される結果を示します。

TFTP サーバの IP アドレスの入力を求められます。

転送元ファイル名と転送先ファイル名の入力を求められます。

TFTP サーバに接続すると、次のメッセージが表示されます。

Cisco EtherSwitch サービス モジュールのスロット番号の入力を求められます。

サービス モジュールのインターフェイス番号の入力を求められます。デフォルトの設定を使用します。

バッファの確認を求められます。デフォルトの設定を使用します。

最大再試行回数の入力を求められます。デフォルトの設定を使用します。

Cisco EtherSwitch サービス モジュールへの転送の確認を求められます。

イメージがサービス モジュールにダウンロードされるときに、次のメッセージが表示されます。

Cisco EtherSwitch サービス モジュールに対する service-module session コマンドのサンプル出力

次の例は、 service-module session コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールに対する dir flash: コマンドのサンプル出力

次の例は、 dir flash: コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールに対する service-module password-reset コマンドのサンプル出力

次の例は、service-module password-reset コマンドを入力すると表示される結果を示します。

Cisco EtherSwitch サービス モジュールに対する flash_init コマンドのサンプル出力

次の例は、 flash_init コマンドを入力すると表示される結果を示します。

パスワードを忘れた場合の回復

ここでは、パスワードを紛失または忘れた場合に回復する方法を説明します。

Cisco EtherSwitch サービス モジュールのデフォルト設定では、パスワードを忘れた場合にエンド ユーザが新しいパスワードを入力することによって回復できます。

---

（注） パスワードのリカバリをイネーブルまたはディセーブルにするには、Cisco EtherSwitch サービス モジュールから service-module password-recovery グローバル コンフィギュレーション コマンドを使用します。Cisco EtherSwitch サービス モジュールから service-module password-recovery コマンドを入力するか、スタック マスターから no service-module password-recovery コマンドを入力すると、パスワードのリカバリはスタック全体に伝播され、スタック内のすべてのモジュールに適用されます。

自動ブートローダ処理の間、ブートローダ コマンドライン プロンプトは表示されません。スイッチを手動ブートに設定している場合は、ブートローダ コマンドラインにアクセスできます。エラーが発生した場合は、オペレーティング システム（破損した Cisco IOS イメージ）がロードされます。スイッチのパスワードを忘れた場合にも、ブートローダを使用できます。

---

（注） Cisco EtherSwitch サービス モジュールのデフォルト設定では、パスワードを忘れた場合に回復できます。パスワード回復ディセーブル機能を使用すると、システム管理者は、この機能の一部をディセーブルにし、システムをデフォルト設定に戻すことに同意するだけでユーザがブート プロセスを中断できるようにすることにより、スイッチのパスワードへのアクセスを防止できます。パスワード回復をディセーブルにすることにより、ユーザはブート プロセスを中断してパスワードを変更できますが、コンフィギュレーション ファイル（config.text）および VLAN データベース ファイル（vlan.dat）は削除されます。

前提条件

このリカバリ手順を実行するには、Cisco EtherSwitch サービス モジュールに物理的にアクセスできる必要があります。

手順の概要

1. service-module interface slot/port session

2. dir flash:

3. service-module interface slot/port password-reset

4. flash_init

5. （任意） load_helper filesystem:/file-url ...

6. rename

7. boot

8. copy flash:

9. configure terminal

10. enable secret password

11. exit

12. copy running-configuration startup-configuration

13. reload

手順の詳細

パスワードを紛失または忘れた場合にリカバリする（パスワード リカバリがディセーブルの場合）

ここでは、パスワード リカバリがディセーブルのときに、紛失または忘れたパスワードを回復する方法を説明します。

パスワード回復がディセーブルの場合、パスワード回復機構がトリガーされている場合でも、パスワード回復機構を通じてブートローダ プロンプトにアクセスすることは許可されません。システムをデフォルト設定に戻すことに同意する場合は、ブートローダ プロンプトへのアクセスが許可され、環境変数を設定できます。

前提条件

このリカバリ手順を実行するには、Cisco EtherSwitch サービス モジュールまたはスイッチに物理的にアクセスできる必要があります。

手順の概要

1. service-module interface slot/port password-reset

1. service-module interface slot/port session

2. dir flash:

3. （任意） load_helper filesystem:/file-url ...

4. boot

5. enable

6. configure terminal

7. enable secret password

8. exit

9. copy running-configuration startup-configuration

10. reload

11. （任意） set

手順の詳細

例

set コマンドのサンプル出力

次の例は、 set コマンドを入力すると表示される結果を示します。

表 4 スイッチ スタックの設定のシナリオ

シナリオ	アクション	結果
既存のスタック マスターによって、明確に決定されるスタック マスター選択	Cisco StackWise ポートを使用して 2 つの電源の入ったスイッチ スタックを接続します。	2 つのスタック マスターの一方だけが、新たなスタック マスターになります。
スタック メンバのプライオリティ値によって、明確に決定されるスタック マスター選択	1. Cisco StackWise ポートを使用して 2 つの Cisco EtherSwitch サービス モジュールを接続します。 2. switch stack-member-number priority priority-number グローバル コンフィギュレーション コマンドを使用して、1 つのスタック メンバに、より高いメンバ プライオリティ値を設定します。 3. 両方のスタック メンバを同時に再起動します。	より高いプライオリティ値を持つスタック メンバがスタック マスターとして選択されます。
コンフィギュレーション ファイルによって、明確に決定されるスタック マスター選択	両方のスタック メンバが同じプライオリティ値を持つものと仮定します。 1. 一方つのスタック メンバがデフォルトのコンフィギュレーションを持ち、他方のスタック メンバが保存済み（デフォルトでない）のコンフィギュレーション ファイルを持つことを確認します。 2. 両方のスタック メンバを同時に再起動します。	保存済みのコンフィギュレーション ファイルを持つスタック メンバがスタック マスターとして選択されます。
暗号化 IP サービス イメージによって、明確に決定されるスタック マスター選択	すべてのスタック メンバが同じプライオリティ値を持つものと仮定します。 1. 1 つのスタック メンバに暗号化 IP サービス イメージがインストールされ、他のスタック メンバには非暗号化 IP サービス イメージがインストールされていることを確認します。 2. 両方のスタック メンバを同時に再起動します。	暗号化 IP サービス イメージがインストールされたスタック メンバがスタック マスターとして選択されます。
IP サービス イメージによって、明確に決定されるスタック マスター選択	すべてのスタック メンバが同じプライオリティ値を持つものと仮定します。 1. 1 つのスタック メンバに非暗号化 IP サービス イメージがインストールされ、他のスタック メンバには暗号化 IP ベース イメージがインストールされていることを確認します。 2. 両方のスタック メンバを同時に再起動します。	非暗号化 IP サービス イメージがインストールされたスタック メンバがスタック マスターとして選択されます。
暗号化 IP ベース イメージによって、明確に決定されるスタック マスター選択	すべてのスタック メンバが同じプライオリティ値を持つものと仮定します。 1. 1 つのスタック メンバに暗号化 IP ベース イメージがインストールされ、他のスタック メンバには非暗号化 IP ベース イメージがインストールされていることを確認します。 2. 両方のスタック メンバを同時に再起動します。	暗号化 IP ベース イメージがインストールされたスタック メンバがスタック マスターとして選択されます。
MAC アドレスによって、明確に決定されるスタック マスター選択	両方のスタック メンバが同じプライオリティ値、コンフィギュレーション ファイル、およびソフトウェア イメージを持つと仮定して、両方のスタック メンバを同時に再起動します。	より小さい MAC アドレスを持つスタック メンバがスタック マスターとして選択されます。
スタック メンバ番号の競合	一方のスタック メンバが他方のスタック メンバより高いプライオリティ値を持つものと仮定します。 1. 両方のスタック メンバが同じスタック メンバ番号を持つように確認します。必要に応じて、 switch current-stack-member-number renumber new-stack-member-number グローバル コンフィギュレーション コマンドを使用します。 2. 両方のスタック メンバを同時に再起動します。	より高いプライオリティ値を持つスタック メンバが、自分のスタック メンバ番号を保持します。もう一方のスタック メンバは、新たなスタック メンバ番号を持ちます。
スタック メンバの追加	1. 新しい Cisco EtherSwitch サービス モジュールの電源を切断します。 2. StackWise ポートを使用して、電源の投入されたスイッチ スタックに新しい Cisco EtherSwitch サービス モジュールを接続します。 3. 新しい Cisco EtherSwitch サービス モジュールの電源を投入します。	スタック マスターはそのままです。新しい Cisco EtherSwitch サービス モジュールがスイッチ スタックに追加されます。
スタック マスターの障害	スタック マスターを削除します（または、電源を切ります）。	「スタック マスターの選択と再選択」に記載されたファクタに基づき、残りのスタック メンバのいずれかが新たなスタック マスターになります。スタック内の他のすべてのスタック メンバは、スタック メンバのままで、再起動はされません。
9 台を超えるスタック メンバの追加	1. Cisco StackWise ポートを介して、10 台の Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチ モジュールを取り付けます。 2. すべてのスイッチ モジュールの電源を投入します。	2 つの Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチ モジュールがスタック マスターになります。一方のスタック マスターが 9 つのスタック メンバを制御します。もう一方のスタック マスターはスタンドアロンの Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチ モジュールとして残ります。 Cisco EtherSwitch サービス モジュールまたは Catalyst 3750 スイッチ モジュールの Mode ボタンおよびポート LED を使用して、どのサービス モジュールまたはスイッチ モジュールがスタック マスターであり、どのスタック マスターに属しているかを識別します。
