概要

このドキュメントでは、ブランチルータのワイドエリアネットワーク(WAN)リンクのパフォーマンスを監視し、パフォーマンスルーティングのバージョン2 （PfRv2）の使用方法について説明します。

前提条件

要件

パフォーマンスルーティング（PfR）に関する基本的な知識があることが推奨されます。

使用するコンポーネント

このドキュメントは、特定のソフトウェアやハードウェアのバージョンに限定されるものではありません。

注: PFRv2 は Polaris コード 16.x.x でサポートされません。

本書の情報は、特定のラボ環境にあるデバイスに基づいて作成されたものです。このドキュメントで使用するすべてのデバイスは、初期（デフォルト）設定の状態から起動しています。稼働中のネットワークで作業を行う場合、コマンドの影響について十分に理解したうえで作業してください。

背景説明

PfRv2 はボーダールータ（BRs）リンクのパフォーマンスを測定するのに 3 つのメソッドを使用します。記入した情報PfRポリシーの実装にマスターコントローラ（MC ）によって使用されます。 3 つのメソッドは受動モニタリング、アクティブなモニタリングおよびハイブリッドモードです。

受動的なモニタリング

このモードでは、NetFlow は（デフォルトで PfR と）収集し、トラフィッククラスに関するこの情報を主幹制御器に送り返しますそれを有効になりました BR で。

この情報は BR を通る TCP フローに適当です:

到達可能性： これは、対応するTCP ACKを受信するTCP SYNに基づいて計算されます。
遅延： TCPスリーウェイハンドシェイク中にTCP SynおよびTCP ACKメッセージ間で計算された時間。合計値は 2 でそれから割られます。
損失： TCPシーケンス番号に基づいて測定。たとえば、受け取った TCP シーケンス番号が期待されるより低い高くまたはとき、損失は報告されます。

この情報は（TCP が含まれている）に適当 BR を通るすべてのフローです:

出力帯域幅: BR （Netflowを使用してbpsで計算された）から出力されるトラフィッククラスのスループット。
入力の帯域幅: BR （Netflowを使用してbpsで計算された）入力トラフィッククラスのスループット。

アクティブモニタリング

このモードでは、BR はトラフィッククラスに関する複数のパラメータを測定するために WANインターフェイス上の IP SLA プローブを送信します。記入した情報マスターコントローラに送信されます。これらのパラメータは測定されます:

到達可能性
遅延
損失
出力帯域幅
入力の帯域幅

これらのプローブは主幹制御器で設定されるモニタリング方式がアクティブな、また手動で設定することができるとき自動的に生成されます。デフォルトでは、送信されたICMPエコーはプローブでは、TCPに変更するか、またはUDPはWANリンクに送信されるトラフィックのタイプを調査している。

終了のBRの選択中は、すべてのBRはNetflow学習したプレフィクスのアクティブプローブを送信します。終了のBRを選択して、他のBRはアクティブプローブを送信しなくなります。指定BRはアクティブプローブを送信し続けます。

ハイブリッドモード

ハイブリッドモードは NetFlow 統計情報を両方使用し、IPサービスは出力点（BR）およびリンクモニタリングで決定する協定（SLA）を水平にします。このモードでは出力点を選択するのに、IP SLA プローブ情報が使用され、宛先の方のその BR の WAN 接続を監察するのにそれから NetFlow 統計情報が使用されています。

PfR がラーニングステートにあり、「INPOLICY」状態にまだ移動していない間、すべての BRs は NetFlow から集められたプレフィックスのためのアクティブなプローブを送信します。これは、それぞれのリンクステータスを判別することです。「INPOLICY」への MC ステートの変化が、すべての BRs 停止する時アクティブなプローブを送信し、今モニタリングは受動的にされます（NetFlow を使用して）。

設定

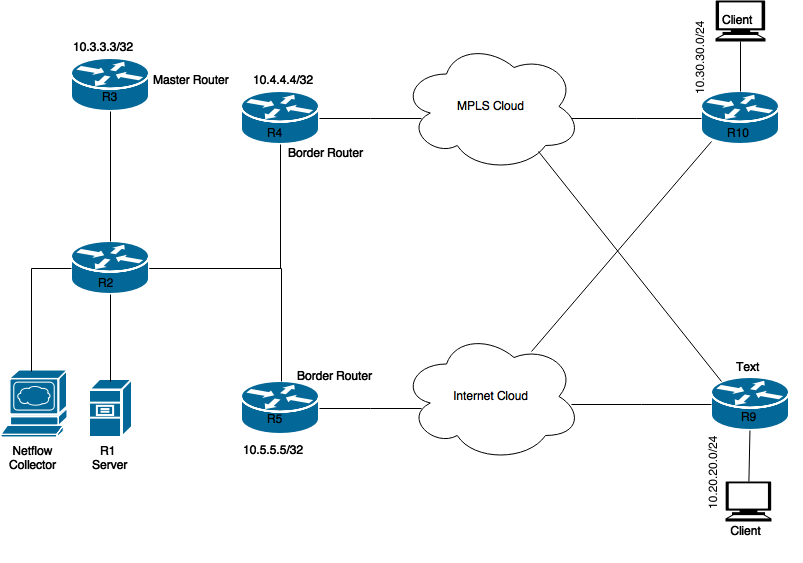

このイメージは資料の他のためにサンプルトポロジーとして使用することができます:

ネットワーク図

確認

ほとんどの確認コマンドは、MCで実行されます。これらのコマンドが異なるモードの作業を確認するのに使用することができます。

パッシブモード

R3#show pfr master
<Output suppressed>
Default Policy Settings:
  backoff 90 900 90
  delay relative 50
  holddown 90
  periodic 0
  probe frequency 56
  number of jitter probe packets 100
  mode route control
  mode monitor passive
  loss relative 10
  jitter threshold 20
  mos threshold 3.60 percent 30
  unreachable relative 50
  trigger-log percentage 30

テスト 1 -サーバからの開始 TCP ストリーム

R3#show pfr master traffic-class
OER Prefix Statistics:
 Pas - Passive, Act - Active, S - Short term, L - Long term, Dly - Delay (ms),
 P - Percentage below threshold, Jit - Jitter (ms),
 MOS - Mean Opinion Score
 Los - Packet Loss (percent/10000), Un - Unreachable (flows-per-million),
 E - Egress, I - Ingress, Bw - Bandwidth (kbps), N - Not applicable
 U - unknown, * - uncontrolled, + - control more specific, @ - active probe all
 # - Prefix monitor mode is Special, & - Blackholed Prefix
 % - Force Next-Hop, ^ - Prefix is denied

DstPrefix           Appl_ID Dscp Prot     SrcPort     DstPort SrcPrefix
           Flags             State     Time            CurrBR  CurrI/F Protocol
         PasSDly  PasLDly   PasSUn   PasLUn  PasSLos  PasLLos      EBw      IBw
         ActSDly  ActLDly   ActSUn   ActLUn  ActSJit  ActPMOS  ActSLos  ActLLos
--------------------------------------------------------------------------------
10.20.20.0/24              N    N    N           N           N N
                          INPOLICY        0          10.4.4.4 Et0/1           BGP
               46       46        0        0    35502    35502        2        1
               N        N        N        N        N        N

10.30.30.0/24              N    N    N           N           N N
                          INPOLICY        0          10.5.5.5 Et0/1           BGP
               1        1        0        0        0        0       14        1
               N        N        N        N        N        N

テスト 2 -サーバからの開始 UDP ストリーム

R3#show pfr master traffic-class
OER Prefix Statistics:
 Pas - Passive, Act - Active, S - Short term, L - Long term, Dly - Delay (ms),
 P - Percentage below threshold, Jit - Jitter (ms),
 MOS - Mean Opinion Score
 Los - Packet Loss (percent/10000), Un - Unreachable (flows-per-million),
 E - Egress, I - Ingress, Bw - Bandwidth (kbps), N - Not applicable
 U - unknown, * - uncontrolled, + - control more specific, @ - active probe all
 # - Prefix monitor mode is Special, & - Blackholed Prefix
 % - Force Next-Hop, ^ - Prefix is denied

DstPrefix           Appl_ID Dscp Prot     SrcPort     DstPort SrcPrefix
           Flags             State     Time            CurrBR  CurrI/F Protocol
         PasSDly  PasLDly   PasSUn   PasLUn  PasSLos  PasLLos      EBw      IBw
         ActSDly  ActLDly   ActSUn   ActLUn  ActSJit  ActPMOS  ActSLos  ActLLos
--------------------------------------------------------------------------------
10.20.20.0/24               N    N    N           N           N N
                          INPOLICY        0          10.5.5.5 Et0/1           BGP
               U        U        0        0        0        0        13        0
               N        N        N        N        N        N

10.30.30.0/24               N    N    N           N           N N
                          INPOLICY        0          10.5.5.5 Et0/1           BGP
               U        U        0        0        0        0        14        0
               N        N        N        N        N        N

、TCPトラフィックのために、以前に示されているように遅延および到達不能カウンターをまた読み込まれることは見る場合があります UDP ストリームの場合には帯域幅カウンターを読み込まれるためにだけ表示できます。

アクティブモード

R3#show pfr master
<Output suppressed>
Default Policy Settings:
  backoff 90 900 90
  delay relative 50
  holddown 90
  periodic 0
  probe frequency 56
  number of jitter probe packets 100
  mode route control
  mode monitor active
  loss relative 10
  jitter threshold 20
  mos threshold 3.60 percent 30
  unreachable relative 50
  trigger-log percentage 30

テスト-サーバからの開始 TCP ストリーム

マスターコントローラ：

R3#show pfr master traffic-class
OER Prefix Statistics:
 Pas - Passive, Act - Active, S - Short term, L - Long term, Dly - Delay (ms),
 P - Percentage below threshold, Jit - Jitter (ms),
 MOS - Mean Opinion Score
 Los - Packet Loss (percent/10000), Un - Unreachable (flows-per-million),
 E - Egress, I - Ingress, Bw - Bandwidth (kbps), N - Not applicable
 U - unknown, * - uncontrolled, + - control more specific, @ - active probe all
 # - Prefix monitor mode is Special, & - Blackholed Prefix
 % - Force Next-Hop, ^ - Prefix is denied

DstPrefix           Appl_ID Dscp Prot     SrcPort     DstPort SrcPrefix
           Flags             State     Time            CurrBR  CurrI/F Protocol
         PasSDly  PasLDly   PasSUn   PasLUn  PasSLos  PasLLos      EBw      IBw
         ActSDly  ActLDly   ActSUn   ActLUn  ActSJit  ActPMOS  ActSLos  ActLLos
--------------------------------------------------------------------------------
10.10.20.0/24              N    N    N           N           N N
                          INPOLICY        0          10.4.4.4 Et0/1           BGP
               N        N        N        N        N        N        N        N
              54       54        0        0        N        N        N        N

10.30.30.0/24              N    N    N           N           N N
                          INPOLICY        0         10.4.4.4 Et0/1           BGP
               N        N        N        N        N        N        N        N
               54       54        0     1000        N        N        N        N

BR1:

R4#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source          Interface           Att   Comps
DSCP
echo    10.10.20.11         N 192.168.1.1      Et0/1                 3       3
0
echo    10.30.30.12         N 192.168.1.1      Et0/1                 3       3
0

BR2:

R5#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source        Interface           Att   Comps
DSCP
echo     10.10.20.11       N 192.168.2.1      Et0/1                 3       3
0
echo     10.30.30.12       N 192.168.2.1      Et0/1                 3       3
0

MCのトラフィッククラスが「INPOLICYに移動するすべてのトラフィックを送信するため、BR2のBRがプローブを送信しなくなったため状態とBR1は選択:

R4#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source          Interface           Att   Comps
DSCP
echo    10.10.20.11         N 192.168.1.1      Et0/1                10      10
0
echo    10.30.30.12        N 192.168.1.1      Et0/1                10      10
0

R5#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source          Interface           Att   Comps
DSCP

<No Active Probes>

ハイブリッドモード

R3#show pfr master
OER state: ENABLED and ACTIVE
<Output Suppressed>
Default Policy Settings:
  backoff 90 900 90
  delay relative 50
  holddown 90
  periodic 0
  probe frequency 56
  number of jitter probe packets 100
  mode route control
  mode monitor both
  loss relative 10
  jitter threshold 20
  mos threshold 3.60 percent 30
  unreachable relative 50
  trigger-log percentage 30

テスト-サーバからの開始 TCP ストリーム

トラフィッククラス（TC）がおよび状態でないまだ「INPOLICY」測定されている間、両方とも NetFlow から集められたプレフィックスに BRs アクティブなプローブを送信します。これは、それぞれのリンクステータスを判別することです。

MC:

R3#show pfr mas traffic-class
OER Prefix Statistics:
 Pas - Passive, Act - Active, S - Short term, L - Long term, Dly - Delay (ms),
 P - Percentage below threshold, Jit - Jitter (ms),
 MOS - Mean Opinion Score
 Los - Packet Loss (percent/10000), Un - Unreachable (flows-per-million),
 E - Egress, I - Ingress, Bw - Bandwidth (kbps), N - Not applicable
 U - unknown, * - uncontrolled, + - control more specific, @ - active probe all
 # - Prefix monitor mode is Special, & - Blackholed Prefix
 % - Force Next-Hop, ^ - Prefix is denied

DstPrefix           Appl_ID Dscp Prot     SrcPort     DstPort SrcPrefix
           Flags             State     Time            CurrBR  CurrI/F Protocol
         PasSDly  PasLDly   PasSUn   PasLUn  PasSLos  PasLLos      EBw      IBw
         ActSDly  ActLDly   ActSUn   ActLUn  ActSJit  ActPMOS  ActSLos  ActLLos
--------------------------------------------------------------------------------
10.20.20.0/24              N    N    N           N           N N
                         HOLDDOWN       61          10.5.5.5Et0/1           BGP
               1        1        0        0        0        0       16        1
               1        1        0        0        N        N        N        N

10.30.30.0/24             N    N    N           N           N N
                          HOLDDOWN       61         10.5.5.5 Et0/1           BGP
               1        1        0        0        0        0       16        1
               4        4        0        0        N        N        N        N

BR1:

R4#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source          Interface           Att   Comps
DSCP
echo     10.20.20.1          N 192.168.1.1      Et0/1                 1       1
0
echo     10.30.30.1          N 192.168.1.1     Et0/1                 1       1
0

BR2:

R5#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source          Interface           Att   Comps
DSCP
echo     10.20.20.1          N 192.168.2.1      Et0/1                 1       1
0
echo     10.30.30.1          N 192.168.2.1      Et0/1                 1       1

MCで「」INPOLICY状態の変化、BRが停止する、アクティブプローブとそれぞれのモニタリングの送信はパッシブモードに切り替わります（Netflowを使用）。

R3#show pfr master traffic-class
OER Prefix Statistics:
 Pas - Passive, Act - Active, S - Short term, L - Long term, Dly - Delay (ms),
 P - Percentage below threshold, Jit - Jitter (ms),
 MOS - Mean Opinion Score
 Los - Packet Loss (percent/10000), Un - Unreachable (flows-per-million),
 E - Egress, I - Ingress, Bw - Bandwidth (kbps), N - Not applicable
 U - unknown, * - uncontrolled, + - control more specific, @ - active probe all
 # - Prefix monitor mode is Special, & - Blackholed Prefix
 % - Force Next-Hop, ^ - Prefix is denied

DstPrefix           Appl_ID Dscp Prot     SrcPort     DstPort SrcPrefix
           Flags             State     Time            CurrBR  CurrI/F Protocol
         PasSDly  PasLDly   PasSUn   PasLUn  PasSLos  PasLLos      EBw      IBw
         ActSDly  ActLDly   ActSUn   ActLUn  ActSJit  ActPMOS  ActSLos  ActLLos
--------------------------------------------------------------------------------
10.20.20.0/24              N    N    N           N           N N
                          INPOLICY        0          10.5.5.5 Et0/1           BGP
                1        1        0        0        0        0        3        1
              1        1        0        0       N        N        N        N

10.30.30.0/24           N    N    N           N           N N
                          INPOLICY        0          10.5.5.5 Et0/1           BGP
               1        1        0        0        0        0       14        1
               1        1        0        0        N        N        N        N

示されているように、受動態および動的機器両方についてはカウンターを表示できます。また、プローブは BRs で TC が「INPOLICY」状態に変われば停止します。

R4#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source          Interface           Att   Comps
DSCP

<No Active Probes>

R5#show pfr border active-probes
        OER Border active-probes
Type      = Probe Type
Target    = Target IP Address
TPort     = Target Port
Source    = Send From Source IP Address
Interface = Exit interface
Att       = Number of Attempts
Comps   = Number of completions
N - Not applicable

Type     Target          TPort Source          Interface           Att   Comps
DSCP

<No Active Probes>

注: PfRv2 はリリースで 15.6(3)M、15.7(3)M、およびそれ以降 T-Train リリースサポートされません。またリリース 16.3.1 に PfRv2 CLI がありますが、機能性はサポートされません。機能性はコードが MCP から Polaris に移り、これが Polaris リリースで固定されないときに壊れていました。

トラブルシューティング

現在のところ、この設定に関する特定のトラブルシューティング情報はありません。

シスコエンジニア提供

Naveen Bansal
Cisco TAC エンジニア
Subeh Sharma
Cisco TAC エンジニア

PfRv2 パフォーマンスモニタリング方式の設定

ダウンロードオプション

翻訳について

目次

概要

前提条件

要件

使用するコンポーネント

背景説明

受動的なモニタリング

アクティブモニタリング

ハイブリッドモード

設定

ネットワーク図

関連コンフィギュレーション

確認

パッシブモード

アクティブモード

ハイブリッドモード

トラブルシューティング

シスコエンジニア提供

このドキュメントは役に立ちましたか?

シスコに問い合わせ

関連するシスココミュニティディスカッション

このドキュメントは次の製品に対応しています

PfRv2 パフォーマンス モニタリング方式の設定

ダウンロード オプション

翻訳について

目次

概要

前提条件

要件

使用するコンポーネント

背景説明

受動的なモニタリング

アクティブ モニタリング

ハイブリッド モード

設定

ネットワーク図

関連コンフィギュレーション

確認

パッシブ モード

アクティブ モード

ハイブリッド モード

トラブルシューティング

シスコ エンジニア提供

このドキュメントは役に立ちましたか?

シスコに問い合わせ

関連するシスコ コミュニティ ディスカッション

このドキュメントは次の製品に対応しています

シェアする

PfRv2 パフォーマンスモニタリング方式の設定

ダウンロードオプション

アクティブモニタリング

ハイブリッドモード

パッシブモード

アクティブモード

ハイブリッドモード

シスコエンジニア提供

関連するシスココミュニティディスカッション
