Preparazione per l'installazione

In questo capitolo vengono fornite le informazioni preliminari all'installazione, tra cui raccomandazioni e requisiti da soddisfare prima di installare lo switch. Prima di iniziare, controllare i componenti della confezione per escludere eventuali danni dovuti al trasporto. Se si individuano danni o si riscontrano problemi di installazione o configurazione dello switch, contattare il servizio clienti.


Nota


Le immagini riportate in questo capitolo hanno solo scopo illustrativo, a meno che non sia diversamente specificato. Le dimensioni e l’aspetto effettivi dello chassis possono variare.

Avvertenze standard

In questa sezione viene descritta la definizione di avvertenza, quindi vengono elencate le avvertenze per la sicurezza principali raggruppate per argomento.

Avvertenze generali per la sicurezza


Nota


Avvertenza 1089: definizioni di persona addestrata e persona esperta

La persona addestrata è un soggetto istruito e formato da una persona esperta in grado di adottare le precauzioni necessarie quando lavora sulle apparecchiature.

Per persona esperta/qualificata si intende una persona con formazione o esperienza specifica sulla tecnologia delle apparecchiature utilizzate e che ne comprenda i pericoli potenziali.



Avviso


Avvertenza 9001: smaltimento del prodotto

Il prodotto deve essere smaltito in ottemperanza alle normative nazionali vigenti.



Avviso


Avvertenza 1073: nessun componente soggetto a manutenzione da parte dell’utente

All'interno dell'apparecchiatura non sono presenti componenti soggetti a manutenzione. Per evitare il rischio di scosse elettriche, non aprire.



Avviso


Avvertenza 1074: conformità alle normative elettriche locali e nazionali

Per ridurre il rischio di scosse elettriche o incendi, l'installazione dell'apparecchiatura deve essere conforme alle normative elettriche locali e nazionali.



Avviso


Avvertenza 1020: presa di alimentazione con messa a terra

In conformità con lo standard di installazione elettrica ABNT NBR 5410, questa apparecchiatura deve essere collegata a una presa di alimentazione elettrica dotata di messa a terra (tre pin), che protegga l'utente dalle scariche elettriche.



Avviso


Avvertenza 1029: coprislot e pannelli di chiusura

I coprislot e i pannelli di chiusura svolgono tre funzioni importanti: riducono il rischio di scosse elettriche e incendi, limitano le interferenze elettromagnetiche (EMI) che potrebbero causare il malfunzionamento di altre apparecchiature e consentono di convogliare l'aria di raffreddamento nello chassis. Non utilizzare l'apparecchiatura se non sono state installate tutte le schede, le piastre di protezione e i pannelli di chiusura frontali e posteriori.



Avviso


Avvertenza 1057: esposizione a radiazioni pericolose

L'applicazione di controlli e modifiche o la realizzazione di procedure diverse da quelle specificate può determinare l'esposizione a radiazioni pericolose.



Avviso


Avvertenza 1062: isolare l'alimentazione prima di scollegarla

Pericolo di esplosione: non collegare o scollegare alcun connettore di questa apparecchiatura senza prima aver tolto la corrente o accertato la non pericolosità dell'area. Fissare i collegamenti esterni all'apparecchiatura per mezzo di viti, fermi scorrevoli, connettori filettati o altri componenti in dotazione con il prodotto.



Avviso


Avvertenza 1071: definizione delle avvertenze

ISTRUZIONI IMPORTANTI SULLA SICUREZZA

Prima di utilizzare qualsiasi apparecchiatura, occorre essere al corrente dei pericoli relativi ai circuiti elettrici e conoscere le procedure standard per la prevenzione di incidenti. Leggere le istruzioni per l'installazione prima di usare, installare o collegare il sistema all'alimentazione. Utilizzare il numero che precede ciascuna avvertenza per individuarne la traduzione tra le avvertenze di sicurezza tradotte fornite per questo dispositivo.

CONSERVARE QUESTE ISTRUZIONI



Nota


Avvertenza 1089: definizioni di persona addestrata e persona esperta

La persona addestrata è un soggetto istruito e formato da una persona esperta in grado di adottare le precauzioni necessarie quando lavora sulle apparecchiature.

Per persona esperta/qualificata si intende una persona con formazione o esperienza specifica sulla tecnologia delle apparecchiature utilizzate e che ne comprenda i pericoli potenziali.



Avviso


Avvertenza 1093: evitare gli spigoli vivi

Rischio di lesioni personali. Evitare gli spigoli vivi durante l'installazione o la rimozione delle unità sostituibili.


Linee guida per la sicurezza

Prima di eseguire qualsiasi procedura descritta in questo documento, rivedere le linee guida per la sicurezza riportate in questa sezione al fine di evitare lesioni personali o danni alle apparecchiature. Le linee guida seguenti tutelano la sicurezza delle persone e proteggono le apparecchiature. Poiché le linee guida non includono tutti i pericoli, prestare costantemente attenzione.

  • Non fumare nell'area di lavoro, mantenerla pulita e priva di polvere durante e dopo l'installazione. Impedire l'ingresso di polvere o sporcizia nei componenti laser.

  • Non indossare indumenti larghi, gioielli o altri oggetti che potrebbero impigliarsi nello switch o in altri componenti associati.

  • L'apparecchiatura Cisco funziona in modo sicuro se utilizzata in conformità con le specifiche e le istruzioni per l'uso del prodotto.

  • In presenza di condizioni potenzialmente pericolose, non lavorare da soli.

  • Quando si connettono più unità al circuito di alimentazione prestare attenzione a non sovraccaricare il cablaggio.

  • Questa apparecchiatura deve essere dotata di messa a terra. Non escludere mai il conduttore di protezione né usare l'apparecchiatura in assenza di un conduttore di protezione installato in modo corretto. In caso di dubbi sulla disponibilità di un adeguato collegamento di messa a terra, richiedere un controllo alle autorità competenti o rivolgersi a un elettricista.

  • Durante l'installazione o la sostituzione dell'unità, il collegamento di terra deve sempre essere attivato per primo e disattivato per ultimo.

  • Per evitare lesioni personali o danni allo chassis, non tentare mai di sollevare o inclinare lo chassis utilizzando le impugnature sui moduli (come alimentatori, ventole o schede); questi tipi di impugnature non sono progettate per sostenere il peso dell'unità.

  • Quando il sistema è in funzione, nel backplane è presente una tensione o una corrente pericolosa. Prestare attenzione durante gli interventi di assistenza.

Sicurezza laser


Avviso


Avvertenza 1051: radiazioni laser

Le fibre o i connettori scollegati possono emettere radiazioni laser invisibili. Non fissare lo sguardo sui raggi laser né osservarli direttamente tramite strumenti ottici.



Avviso


Avvertenza 1055: laser di classe 1/1M

Presenza di radiazioni laser invisibili. Non esporre agli utenti di ottiche telescopiche. Si applica ai prodotti laser di classe 1/1M.



Avviso


Avvertenza 1255: dichiarazione di conformità laser

I moduli ottici inseribili sono conformi alla norma IEC 60825-1 Ed. 3 e 21 CFR 1040.10 e 1040.11 con o senza eccezione per la conformità alla norma IEC 60825-1 Ed. 3 come descritto nell'avviso sui laser n° 56 dell'8 maggio 2019.


Rischio di scossa elettrica

Gli switch possono essere configurati per una sorgente di alimentazione CC. Non toccare i morsetti mentre sono sotto tensione. Osservare l'avvertenza seguente per evitare lesioni.

Prevenzione dei danni causati da scariche elettrostatiche

Molti dei componenti dello switch possono essere danneggiati dall'elettricità statica. Non esercitando adeguate precauzioni contro le scariche elettrostatiche (ESD) possono prodursi malfunzionamenti intermittenti o permanenti dei componenti. Per ridurre al minimo la possibilità di danni da scariche elettrostatiche, utilizzare sempre un bracciale antistatico (o una cavigliera antistatica) e assicurarne il contatto adeguato con la pelle.


Nota


Controllare periodicamente il valore di resistenza del bracciale antistatico ESD. Il valore misurato deve essere compreso tra 1 e 10 megaohm.

Prima di eseguire una procedura descritta in questa guida, indossare un bracciale antistatico al polso e collegare il cavetto allo chassis.

Linee guida per l'installazione

Prima di installare lo chassis, verificare che siano state osservate le seguenti linee guida:

  • Il sito è preparato correttamente in modo che lo spazio per l'installazione e la manutenzione sia sufficiente.

  • L'ambiente operativo rientra negli intervalli elencati nelle specifiche fisiche e ambientali. Per ulteriori dettagli sui requisiti ambientali, vedere la scheda tecnica dei dispositivi Cisco 8700 Router.

  • Se è l'unica unità presente nel rack, lo chassis è montato sulla parte inferiore.

  • Quando lo chassis viene montato in un rack parzialmente pieno, caricare il rack dal basso verso l’alto, con il componente più pesante sistemato nella parte inferiore.

  • Se il rack è dotato di dispositivi stabilizzanti, installare tali dispositivi prima di montare o sottoporre a manutenzione lo chassis nel rack.

  • Il flusso d'aria intorno allo chassis e attraverso le feritoie non incontra ostacoli.

  • I cavi devono essere tenuti a distanza da fonti di rumore elettrico come radio, linee elettriche e lampade con luci fluorescenti. Accertarsi che i cavi si trovino alla distanza di sicurezza da eventuali altri dispositivi che potrebbero danneggiarli.

  • Le specifiche di lunghezza d'onda di ogni porta devono corrispondere a quelle sull'altra estremità del cavo. Inoltre, il cavo non deve superare la lunghezza prestabilita.


Nota


I dispositivi Cisco serie 8000 Router funzionano a temperature di esercizio fino a 40 °C sul livello del mare. Ogni 300 metri (1000 piedi) di elevazione fino a 1800 metri (6000 piedi), la temperatura massima si riduce di 1 °C. Per ulteriori dettagli sui requisiti ambientali, vedere la scheda tecnica dei dispositivi Cisco 8700 Router.


Preparazione di strumenti e attrezzi necessari

Procurarsi questi strumenti e attrezzi necessari per l'installazione dello chassis:

  • Cacciaviti Phillips numero 1 e numero 2 con funzionalità dinamometrica per il montaggio in rack dello chassis.

  • Cacciavite a taglio da 3/16 pollici.

  • Metro a nastro e livella.

  • Bracciale antistatico o altro dispositivo di messa a terra.

  • Tappetino antistatico o schiuma antistatica.

  • Capocorda di messa a terra a due fori (1).

  • Pinza serracavi specificata dal produttore del capocorda, sufficientemente grande da accogliere la circonferenza del capocorda.

  • Pinza sguainacavi.

  • Attrezzo di estrazione per ricetrasmettitori ottici.

Kit complementari per router

Kit complementare del router

I kit complementari dei dispositivi Cisco serie 8700 Router includono quanto segue:

Tabella 1. Kit complementari per router: Cisco 8712-MOD-M
Nome del kit PID del kit Descrizione Quantità

Kit per montaggio in rack a 4 montanti

NC57-2RU-ACC-KIT: 19 pollici

NC57-2RU-ACC-KIT3: 23 pollici

Complessivo guida di scorrimento - sinistra e destra

2

Staffe di scorrimento - sinistra e destra

2

Viti a testa cilindrica bombata Phillips 12-24

22

Viti a testa piatta Phillips M4 x 5,7 mm

22

Adattatore per montaggio su staffa (disponibile solo kit per montaggio in rack da 23 pollici)

4

Capocorda di messa a terra

1

Kit per montaggio in rack a 2 montanti

NC57-2RU-ACC-KIT2: 19 pollici

NC57-2RU-ACC-KIT4: 23 pollici

Complessivo guida di scorrimento - sinistra e destra

2

Staffe di scorrimento - sinistra e destra

2

Viti a testa cilindrica bombata Phillips 12-24

20

Viti a testa piatta Phillips M4 x 5,7 mm

26

Adattatore per montaggio su staffa (disponibile solo kit per montaggio in rack da 23 pollici)

4

Capocorda di messa a terra

1

Tabella 2. Kit complementari per router: Cisco 8711-32FH-M Router e Cisco 8711-48Z-M Router
Nome del kit PID del kit Descrizione Quantità

Kit per montaggio in rack a 4 montanti

8700-1RU-4P-KIT

Staffe di scorrimento

2

Complessivo guida di scorrimento

2

Adattatore per staffa

4

Staffa di gestione dei cavi

2

Viti a testa bombata Phillips 12-24 x 0,5"L

24

Viti a testa bombata Phillips 10-32 x 0,312"L

2

Viti a testa piatta Phillips M4 x 5,7 mm

14

Viti a testa bombata Phillips M4 x 20 mm

2

Rondella M5

2

Capocorda di messa a terra

1

Staffa di prolunga del capocorda di messa a terra

1

Kit per montaggio in rack

per rack a 2 montanti

8700-1RU-2P-KIT

Staffe di scorrimento

2

Complessivo guida di scorrimento

2

Adattatore per staffa

4

Staffa di gestione dei cavi

2

Viti a testa bombata Phillips 12-24 x 0,5"L

22

Viti a testa bombata Phillips 10-32 x 0,312"L

2

Viti a testa piatta Phillips M4 x 5,7 mm

14

Viti a testa bombata Phillips M4 x 20 mm

2

Rondella M5

2

Capocorda di messa a terra

1

Staffa di prolunga del capocorda di messa a terra

1


Nota


Se il prodotto è stato acquistato da un rivenditore Cisco, il kit potrebbe contenere altro materiale, come documentazione, hardware e cavi di alimentazione.

I cavi in dotazione dipendono dalle specifiche indicate al momento dell'ordine. Vedere la sezione Specifiche del cavo di alimentazione dell'alimentatore per informazioni sui cavi di alimentazione disponibili.


Discrepanze o danni?

In caso di discrepanze o danni, inviare un'e-mail al rappresentante del servizio clienti con le seguenti informazioni:

  • Numero di fattura del corriere (vedere il documento di trasporto)

  • Modello e numero di serie dell'unità mancante o danneggiata

  • Descrizione del problema ed eventuali influenze sull'installazione

  • Foto dei danni alla confezione esterna, alla confezione interna e al prodotto

Preparazione del luogo di installazione

In questa sezione viene illustrato come l'edificio che ospita lo chassis deve essere correttamente collegato alla messa a terra.


Nota


A meno che non sia diversamente specificato, le immagini riportate in questo capitolo hanno solo scopo illustrativo. Le dimensioni e l’aspetto effettivi del rack possono variare.

Nota


L'immagine ha solo uno scopo rappresentativo. I requisiti di messa a terra dipendono dall'edificio.

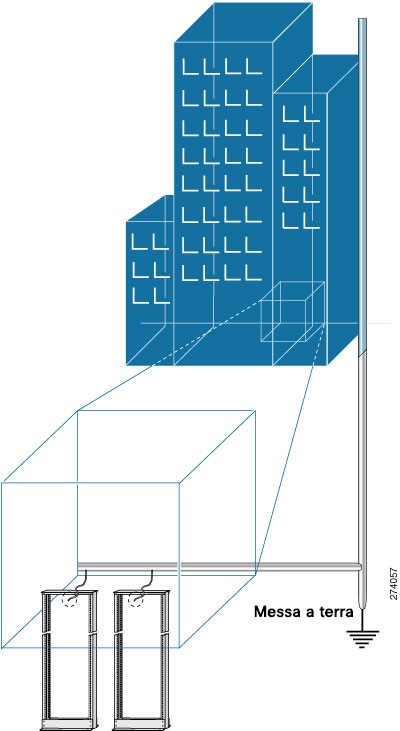

Figura 1. Edificio della sala rack con messa a terra

Pianificazione della ventilazione per il sito

Tabella 3. Flusso d'aria sulle unità Cisco 8700

Dispositivo

Flusso d'aria massimo del sistema (CFM) alla temperatura massima del sistema

Cisco 8712-MOD-M

370

Cisco 8711-32FH-M

160

Cisco 8711-48Z-M

170

Preparazione personale

In questa sezione viene illustrato come prepararsi per la rimozione dello chassis dalla borsa antistatica sigillata. Le figure mostrano come indossare il braccialetto antistatico e posizionare il cavo di terra che collega il braccialetto alla messa a terra. I braccialetti antistatici sono lo strumento principale con cui è possibile evitare scariche elettrostatiche.

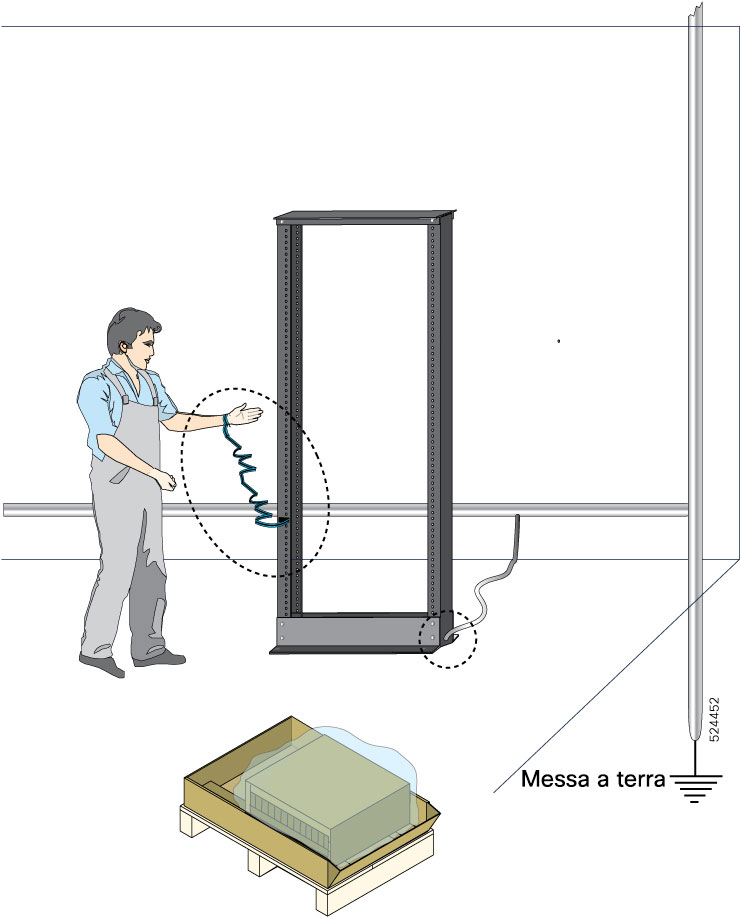

Figura 2. Indossare il braccialetto antistatico

Preparazione del rack per l’installazione dello chassis

Installare i dispositivi Cisco serie 8700 Router su un rack Electronic Industries Alliance (EIA) standard da 19 pollici o da 23 pollici con guide di montaggio la cui spaziatura fori sia conforme allo standard universale inglese secondo la norma ANSI/EIA-310-D-1992 Sezione 1.


Nota


Il kit di montaggio in rack dei dispositivi Cisco 8700 Router contiene le staffe di scorrimento per rack da 19 pollici. Per installare lo chassis in un rack da 23 pollici o in un rack ETSI, utilizzare l'adattatore per staffa per permettere il montaggio delle staffe in rack da 19 pollici.


La distanza tra i montanti del rack deve essere (compatibile con rack EIA-310-D-1992 da 19 pollici) sufficientemente ampia per la larghezza dello chassis.

Figura 3. Specifiche per rack EIA (19 pollici e 23 pollici)
Tabella 4. Specifiche per rack EIA (19 pollici e 23 pollici)

Tipo di montanti

Tipo di rack

Apertura anteriore rack (X)

Foro centrale montaggio in rack (Y)

Dimensioni flangia di montaggio (Z)

4 montanti

48,3 cm (19 pollici)

450,8 mm (17,75 pollici)

465 mm (18,312 pollici)

482,6 mm (19 pollici)

2 montanti

4 montanti

58,4 cm (23 pollici)

552,45 mm (21,75 pollici)

566,7 mm (22,312 pollici)

584,2 mm (23 pollici)

2 montanti

Prima di spostare lo chassis o installarlo in rack, si consiglia di eseguire le operazioni seguenti:

Procedura


Passaggio 1

Posizionare il rack dove si prevede di installare lo chassis.

Passaggio 2

(Facoltativo) Fissare il rack al pavimento.

Per imbullonare il rack al pavimento, è richiesto un kit di bulloni per il fissaggio al pavimento (denominato anche kit di ancoraggio incorporato). Per informazioni sull’ancoraggio del rack al pavimento con bulloni, consultare una società specializzata in kit di ancoraggio a pavimento (come ad esempio Hilti: vedere Hilti.com per informazioni dettagliate). Assicurarsi che i bulloni di ancoraggio a pavimento siano facilmente accessibili, soprattutto se è necessario serrarli di nuovo con frequenza annuale.

Nota



Assicurarsi che il rack su cui si intende installare lo chassis sia collegato a un punto di messa a terra.


Requisiti di spazio

Per garantire un flusso d'aria adeguato, si consiglia di mantenere uno spazio libero di almeno 10,16 cm (4,0 pollici) sul lato anteriore e posteriore delle prese di aspirazione e scarico dell'aria a temperatura ambiente fino a 40 °C. Lasciare un ulteriore spazio di 15,24 cm (6,0 pollici)/10,16 cm (4,0 pollici) sul lato posteriore per la rimozione e l'installazione di alimentatori e moduli ventola.

Se il router è installato in un armadio chiuso, le porte anteriore e posteriore dell'armadio devono essere forate su un'area pari almeno al 70%.

Nelle figure vengono mostrati i requisiti di spazio libero necessari per l'installazione dei dispositivi Cisco serie 8700 Router.

Figura 4. Spazio libero richiesto intorno allo chassis - Cisco 8711-32FH
Figura 5. Spazio libero richiesto intorno allo chassis - Cisco 8712-MOD-M
Figura 6. Spazio libero richiesto intorno allo chassis - Cisco 8711-48Z-M

1

Chassis

3

Profondità dello chassis

2

Spazio libero di 10,16 cm (4,0 pollici) sul lato anteriore per l'aspirazione e lo scarico dell'aria a temperatura ambiente fino a 40 °C

4

Spazio libero di 10,16 cm (4,0 pollici) sul lato posteriore per l'aspirazione e lo scarico dell'aria a temperatura ambiente fino a 40 °C
