Introduzione

Questo documento descrive la configurazione di una configurazione Mesh completa (Ring Topology) tramite GUI e usata per le reti a infrastruttura fissa con dispositivi CURWB.

Componenti usati

Radio Cisco Catalyst IW9167

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Progettazione di sistema di alto livello (terminologia)

Passphrase: Questo parametro è configurato per le radio all'interno di un cluster di rete o di un dominio di trasmissione specifico; consentendo loro di comunicare e stabilire connessioni. La passphrase cripta le informazioni di segnalazione trasmesse tra le radio e facilita la formazione della connessione prima della trasmissione dei dati. La passphrase predefinita è CiscoURWB.

ID rete: Un ID Mesh è un identificatore univoco a quattro ottetti assegnato a ciascun dispositivo CURWB, in genere formattato come 5.a.b.c. Indirizzo MAC del dispositivo CURWB

Fine Mesh: Una radio o un dispositivo CURWB che funge da gateway tra la rete principale e la rete CURWB. In genere, un dispositivo Mesh End è esplicitamente designato da un amministratore di sistema. Tuttavia, una radio può essere selezionata automaticamente come Mesh End da altre radio nella rete se ha il numero di ID Mesh più basso e nessun'altra Mesh End è configurata all'interno del cluster.

Punto mesh: una radio CURWB che funziona come unità remota all'interno della rete CURWB; trasmissione di dati a dispositivi terminali

AutoTap: Un meccanismo di prevenzione del loop di rete consente ai dispositivi CURWB di rilevare le connessioni e mantenere un percorso di entrata/uscita dedicato da e verso l'estremità della rete o il nucleo della rete. Le radio IW distribuiscono i dati ricevuti alle radio collegate e, per evitare loop, una porta è bloccata. Questa situazione si verifica in genere quando si progettano topologie ad anello o quando due porte Ethernet di due radio si connettono allo stesso switch, rendendo necessario il blocco di una porta Ethernet e consentendo l'altra.

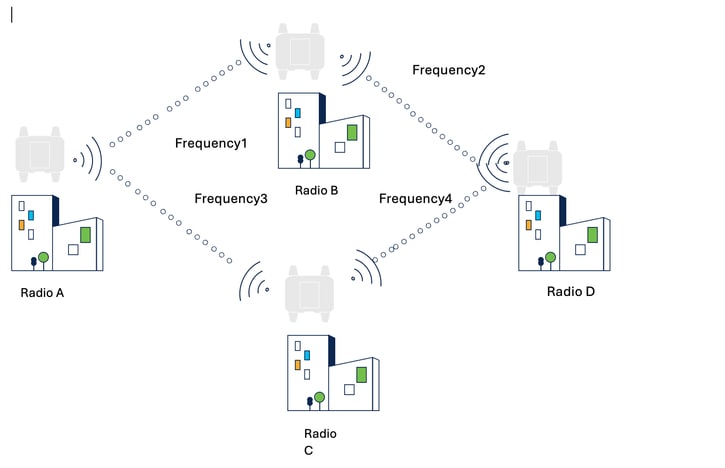

Valutazione della topologia a trama completa

• Le configurazioni di topologia Mesh/Anello complete offrono una maggiore flessibilità di rete rispetto alle reti Point-to-Point, fornendo ridondanza wireless.
• Idealmente, ogni posizione potrebbe utilizzare una radio, poiché ogni radio ha due interfacce. Tuttavia, per garantire la ridondanza wireless e coprire gli scenari di errore, ogni postazione deve essere realisticamente dotata di due radio. Questa impostazione garantisce che, in caso di guasto di una radio, il percorso alternativo della topologia ad anello possa trasmettere il traffico.
• Le radio posizionate nel punto di aggregazione, in genere più vicino alla rete principale, devono essere impostate come estremità della rete.
• L'estremità della rete Mesh funge da gateway tra la rete wireless CURWB e la rete centrale cablata, mentre le altre radio funzionano come punti mesh. È necessario specificare il ruolo della radio CURWB in base alla funzione eseguita da ciascuna radio.

Configurazione full mesh (topologia ad anello)

Per creare una rete Mesh completa, è necessario configurare i seguenti parametri:

1. Modalità generale
2. Parametri Lan
3. Passphrase, frequenza, ruolo radio

Tutte le funzionalità aggiuntive, come VLAN e AES, se abilitate su una radio, devono essere attivate su tutte le radio.

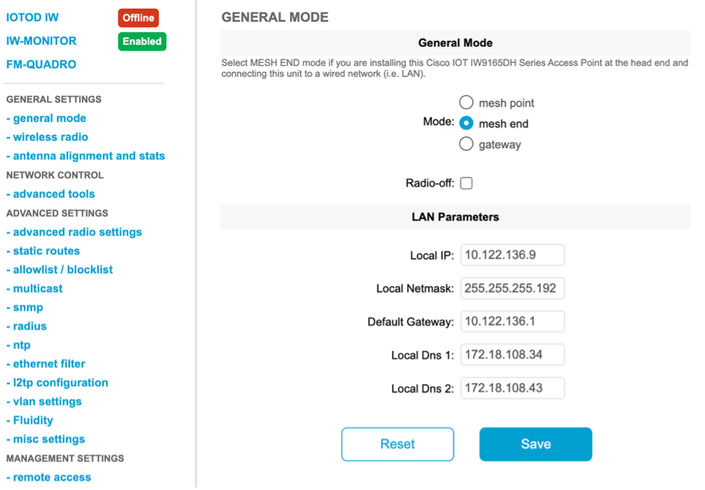

Modalità generale: In questa pagina è possibile configurare la modalità radio e gli indirizzi IP. Un'attenta selezione dell'estremità della rete è essenziale, in quanto la radio fisicamente più vicina alla rete principale è in genere configurata come estremità della rete.

Radio wireless: La configurazione della passphrase, della frequenza, della larghezza del canale e del ruolo della radio avviene all'interno delle impostazioni della radio wireless. Le radio configurate in modalità mesh completa devono essere impostate sulla modalità fissa, invece che sulla modalità primaria o secondaria di Fluidmax.

Impostazioni radio avanzate: La scelta del numero di antenna è in linea con il tipo di antenna utilizzata in loco. Inoltre, la crittografia AES può essere abilitata per proteggere il piano dati.

Risoluzione dei problemi della rete Mesh

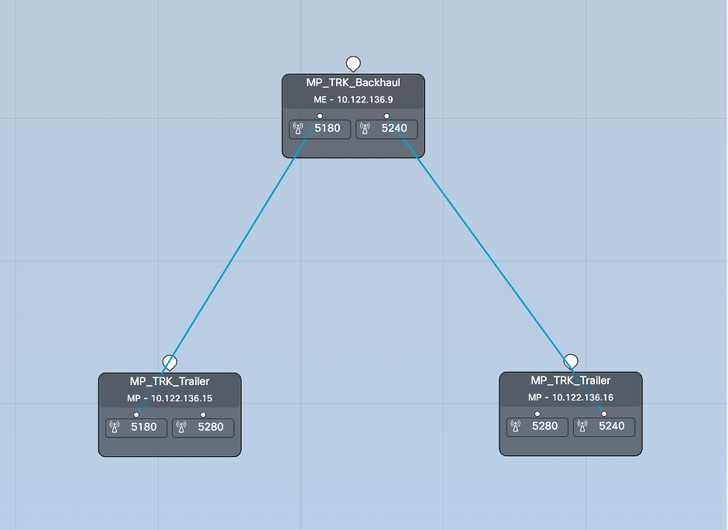

• Una rete a maglia completa estende più collegamenti point-to-point, formando una topologia ad anello. Analogamente ai collegamenti point-to-point, le radio devono mantenere una linea di visibilità diretta. L'RSSI per uplink e downlink su tutti i collegamenti deve essere compreso tra -45 e -65 dBm.
• Nelle reti a maglia completa, sono sempre presenti più collegamenti point-to-point e ogni collegamento deve funzionare su una frequenza non sovrapposta per evitare interferenze. Inoltre, tutti i collegamenti devono utilizzare la stessa passphrase.
• Idealmente, basta una singola radio per località, dato che ogni radio ha due interfacce. Tuttavia, per una ridondanza wireless realistica e per risolvere potenziali guasti della radio, ogni postazione deve avere due radio. Questa impostazione garantisce che, in caso di guasto di una radio, il percorso alternativo all'interno della topologia ad anello continui a trasmettere il traffico.
