Introduzione

Questo documento descrive le funzioni e la configurazione delle funzioni di trasparenza delle mesh di layer 2.

Trasparenza mesh di livello 2

La trasparenza di layer 2 è una funzione disponibile nei punti di accesso IW9165 e IW9167 con firmware versione 17.12.1 e successive.

Questa funzione consente di bloccare o consentire pacchetti Layer 2 generici attraverso la rete IW. I tipi Ether sui pacchetti che attraversano la rete IW vengono rilevati automaticamente e segnalati.

Consente la trasmissione senza interruzioni di protocolli non IP Layer 2 attraverso la rete mesh wireless, estendendo la portata e le funzionalità di varie applicazioni industriali.

EtherType è un campo a due ottetti nel frame Ethernet che indica il tipo di protocollo da incapsulare nel payload.

Oltre ai tipi Ether riservati, gli utenti possono consentire tipi Ether specifici, tipi Ether layer 2 e pacchetti Ethernet-I. Il filtro dei pacchetti viene eseguito sui punti di ingresso/uscita dei tunnel MPLS.

Il punto di uscita è sempre l'estremità della rete e i punti di entrata possono essere punti di rete nell'impostazione Infrastruttura fissa o le radio Veicolo nell'impostazione Fluidità.

Molti sistemi e dispositivi industriali si basano su protocolli legacy come Modbus, DNP3 o protocolli proprietari che operano al livello 2 del modello OSI. La trasparenza mesh di layer 2 consente a questi dispositivi di comunicare senza problemi attraverso la rete mesh wireless, anche se non sono basati su IP.

Configurazione dalla CLI

Rilevamento e aggiunta di tipi Ether

Per impostazione predefinita, sono consentiti il tipo Ether per i pacchetti Profinet 0x8892 e il tipo Ether per QNet 0x8204.

L'elenco dei tipi Ether rilevati può essere visualizzato con il comando seguente.

MP#show mpls ether-filter

Ether-type   Direction       Description

0x6002       INGRESS         ---

0x86DD       INGRESS         IPv6

0x8035       INGRESS         RARP

I tipi Ether rilevati o tutti i tipi Ether disponibili possono essere aggiunti con i comandi seguenti.

MP#config mpls ether-filter allow-list add 0x86DD

MP#write

MP#reload

MP#config mpls ether-filter allow-list add all

MP#write

MP#reload

La configurazione di entrambi i tipi aggiunta può essere verificata dalla configurazione in esecuzione.

MP#show run

CLI

È possibile eliminare dall'elenco dei tipi Ether specifici.

MP#config mpls ether-filter allow-list delete 0x86DD

MP#write

MP#reload

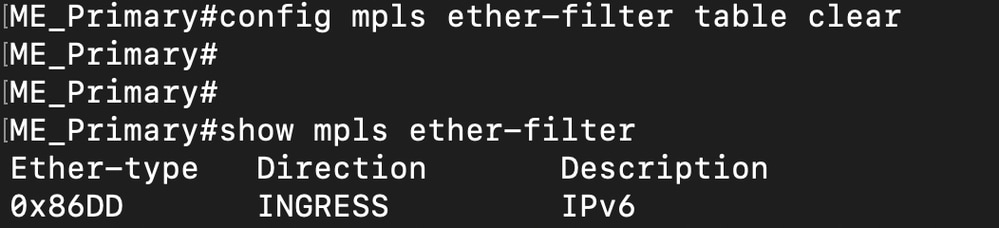

I tipi Ether rilevati possono essere cancellati anche con il comando seguente.

MP#config mpls ether-filter table clear

CLI

Configurazione GUI

La stessa configurazione può essere effettuata dalla GUI del punto di accesso (in modalità CURWB). Passare al campo Ethernet filter (Filtro Ethernet) in Advanced Settings (Impostazioni avanzate) sul pannello laterale della GUI.

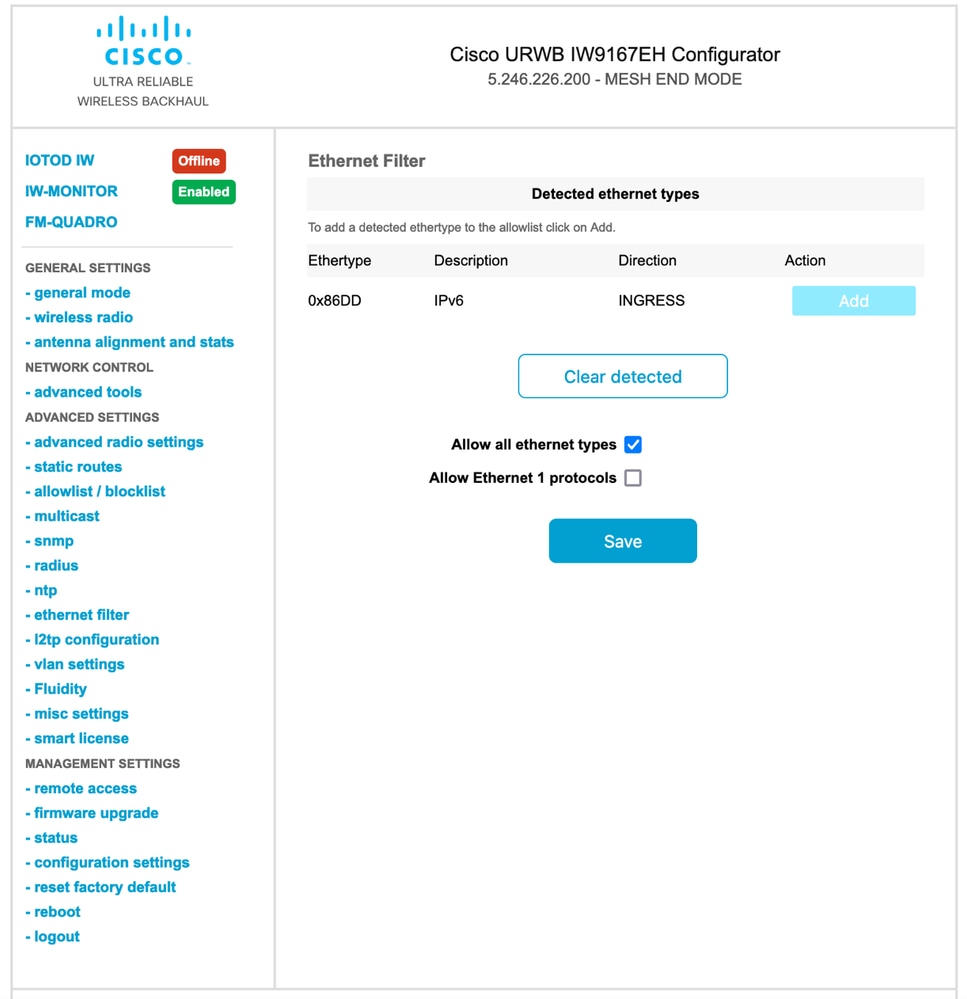

Consentire tutti i tipi Ether selezionando la relativa casella di controllo.

GUI

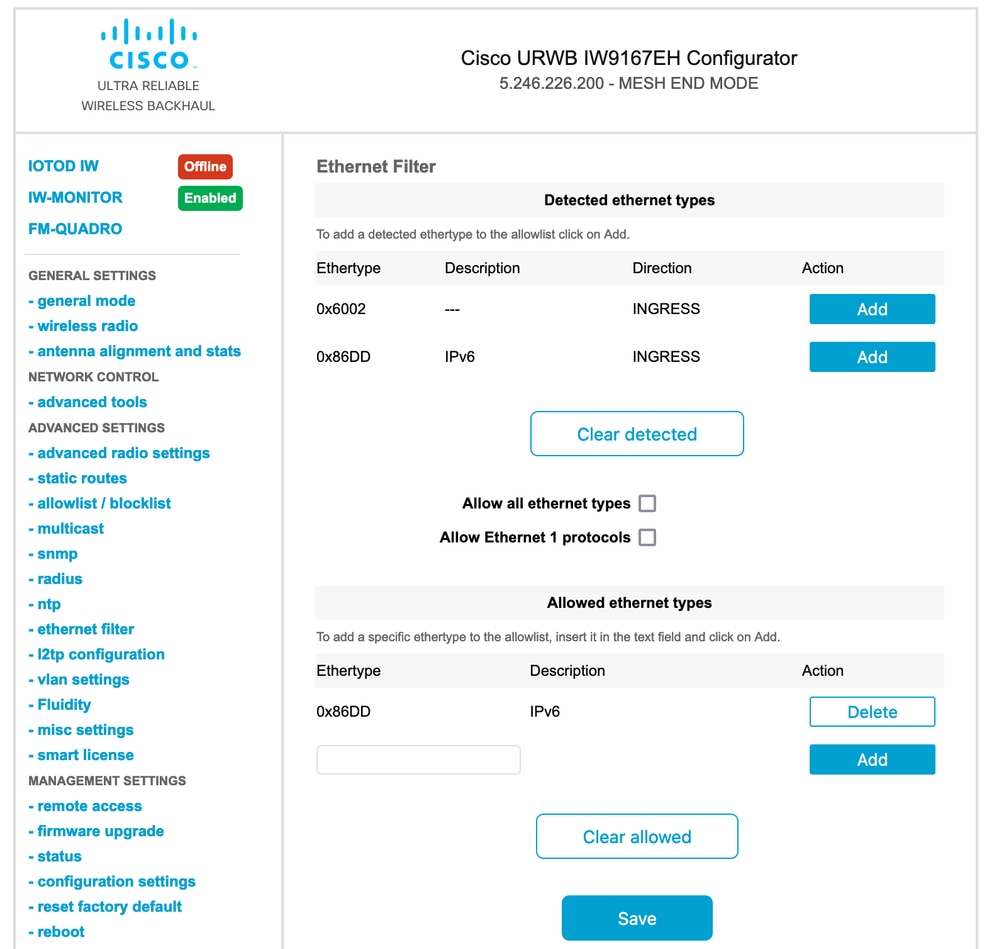

Consenti solo determinati tipi Ether

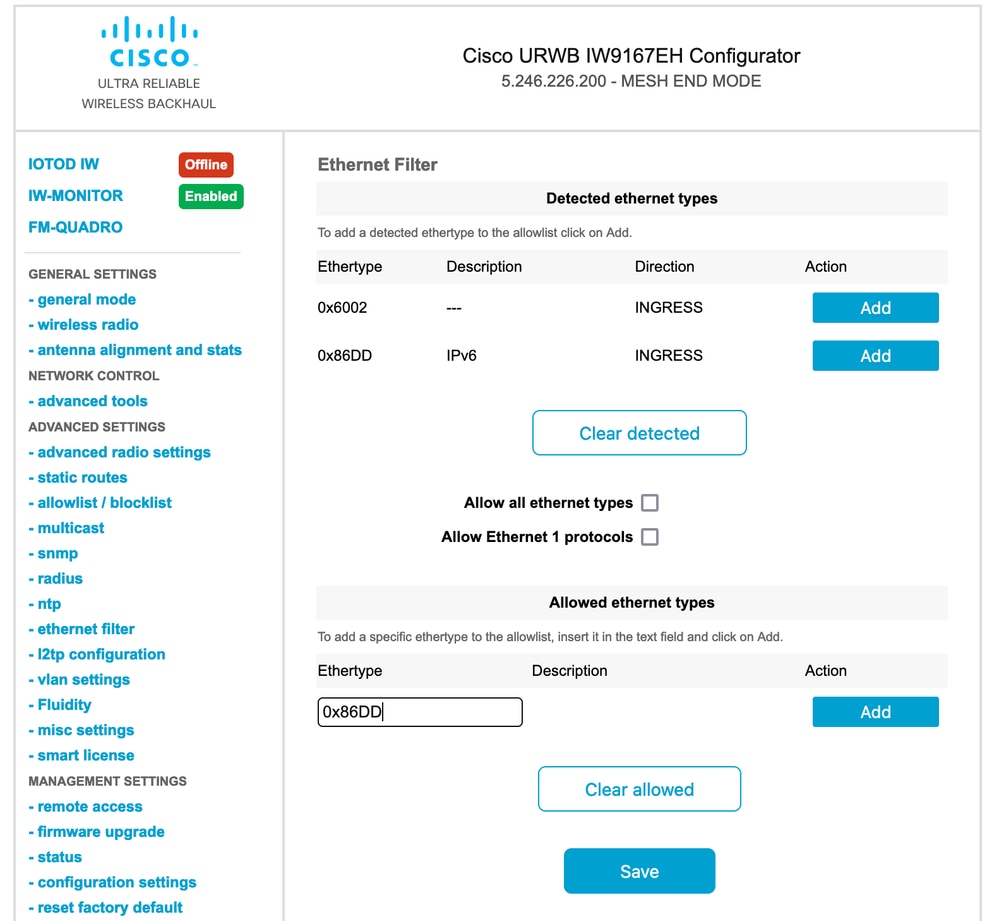

Deselezionare l'opzione Allow all ethernet types (Consenti tutti i tipi Ethernet) e aggiungere il tipo Ether richiesto. Fare clic su Salva e applica per eseguire le modifiche.

GUI

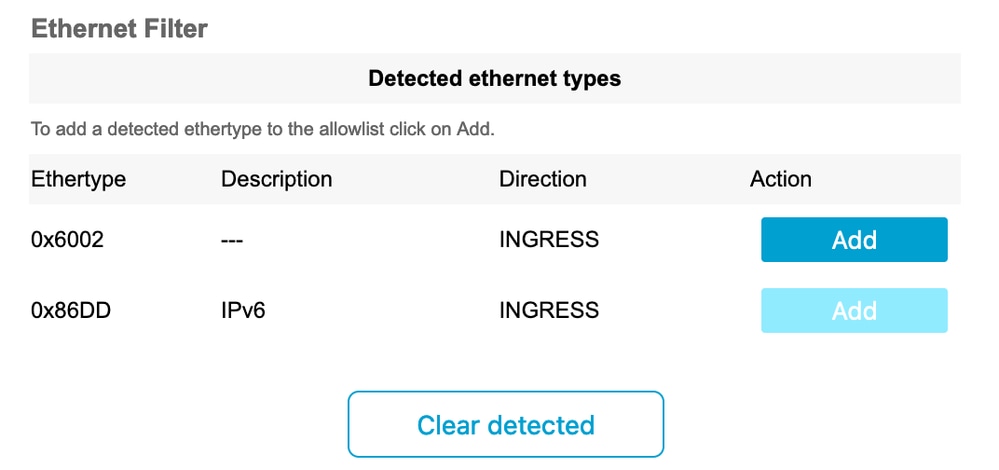

Cancellare gli Ether type rilevati facendo clic sull'opzione Clear detected sull'interfaccia utente

GUI

Tipi Ether riservati

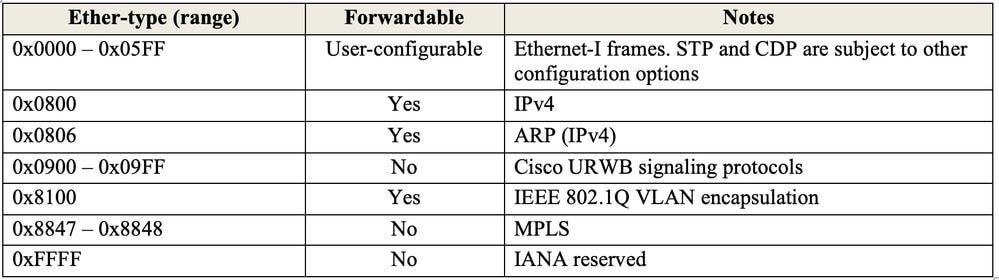

Alcuni tipi Ether sono riservati e non possono essere aggiunti o eliminati dall'elenco.

GUI

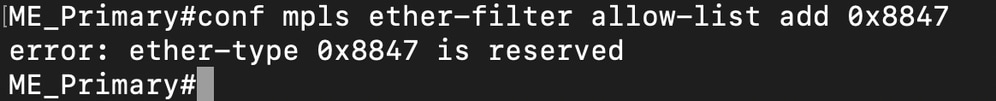

Qualsiasi tentativo di utilizzo genera un errore come illustrato di seguito:

CLI

Protocollo Ethernet 1

Il protocollo Ethernet 1 può essere bloccato o autorizzato dalla CLI o dalla GUI.

MP#config mpls ether-filter ethernet-I block

MP#write

MP#show run

CLI

MP#config mpls ether-filter ethernet-I forward

MP#write

MP#show run

CLI

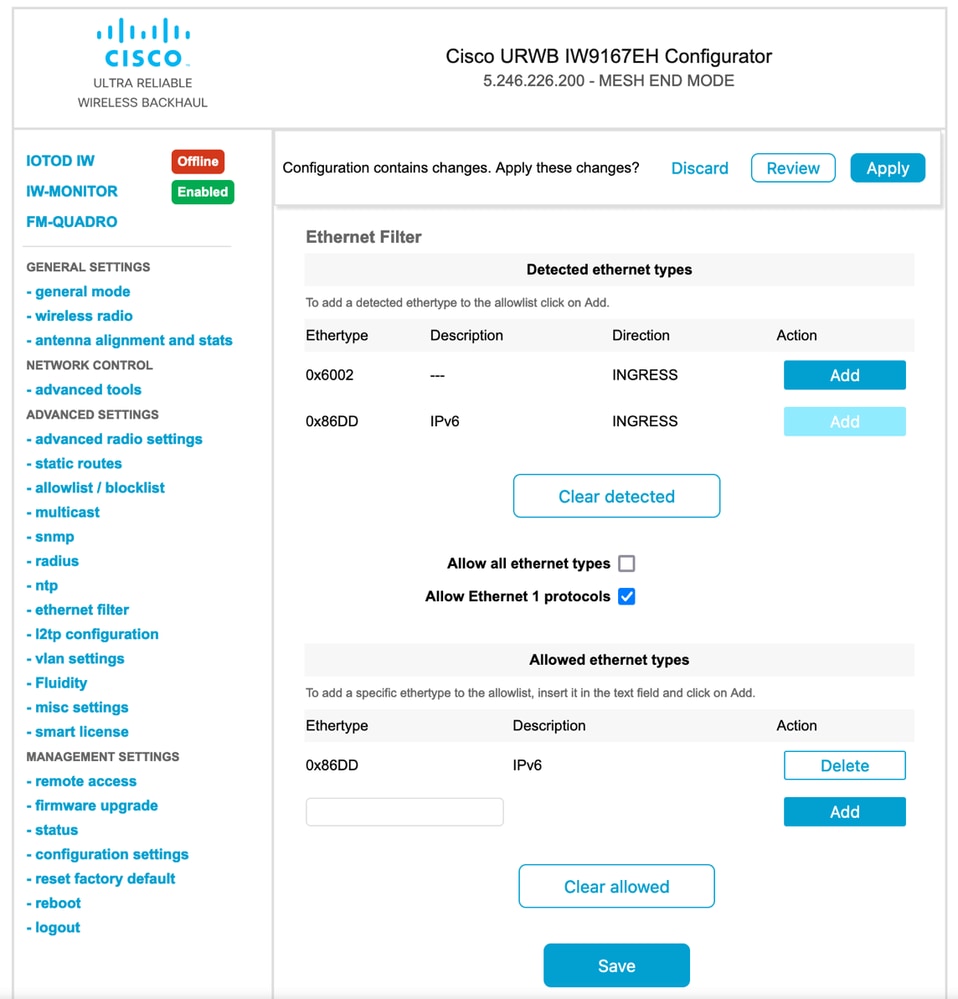

Dalla GUI della radio, è possibile selezionare la casella di controllo Consenti protocolli Ethernet 1 per consentire o deselezionare il blocco di Ethernet 1 frame. Fare clic su Save and Apply (Salva e applica) per applicare la modifica.

GUI
