Obiettivo

L'obiettivo di questo documento è mostrare come configurare RADIUS in un Cisco Business Wireless (CBW) Access Point (AP).

Dispositivi interessati | Versione firmware

Introduzione

Se si desidera configurare RADIUS nell'access point CBW, è possibile trovare la soluzione giusta. I CBW AP supportano l'ultimo standard 802.11ac Wave 2 per prestazioni più elevate, accesso più ampio e reti a densità più elevata. Offrono prestazioni all'avanguardia con connessioni wireless sicure e affidabili, per un'esperienza utente mobile e affidabile.

RADIUS (Remote Authentication Dial-In User Service) è un meccanismo di autenticazione che consente ai dispositivi di connettersi e utilizzare un servizio di rete. Viene utilizzato per l'autenticazione, l'autorizzazione e la contabilità centralizzate. Un server RADIUS regola l'accesso alla rete verificando l'identità degli utenti tramite le credenziali di accesso immesse. Ad esempio, una rete Wi-Fi pubblica è installata in un campus universitario. Solo gli studenti che dispongono della password possono accedere a queste reti. Il server RADIUS controlla le password immesse dagli utenti e concede o nega l'accesso alla rete WLAN (Wireless Local Area Network) in base alle esigenze.

Per configurare RADIUS sull'access point CBW, iniziare.

Sommario

Configurare RADIUS sull'access point CBW

Guida per principianti

In questa sezione attivata/disattivata vengono evidenziati i suggerimenti per i principianti.

Accesso

Accedere all'interfaccia utente Web dell'access point primario. A tale scopo, aprire un browser Web e immettere https://ciscobusiness.cisco. È possibile che venga visualizzato un avviso prima di procedere. Immettere le credenziali.È inoltre possibile accedere all'access point primario immettendo https://[ipaddress] (dell'access point primario) in un browser Web.

Descrizione comandi

In caso di domande su un campo nell'interfaccia utente, cercare una descrizione comando simile alla seguente: tooltip icon

Impossibile individuare l'icona Espandi menu principale.

Passare al menu sul lato sinistro dello schermo. Se il pulsante del menu non è visibile, fare clic su questa icona per aprire il menu della barra laterale.menu button

Cisco Business App

Questi dispositivi dispongono di app complementari che condividono alcune funzionalità di gestione con l'interfaccia utente Web. Non tutte le funzionalità nell'interfaccia utente Web saranno disponibili nell'app.

Domande frequenti

Se hai ancora domande a cui non hai risposto, puoi controllare il nostro documento delle domande frequenti. Domande frequenti

Passaggio 1

Accedere all'access point CBW utilizzando un nome utente e una password validi.

Login to your CBW AP using a valid username and password.

Passaggio 2

Fare clic sul simbolo della freccia bidirezionale nella parte superiore dell'interfaccia utente Web per passare alla visualizzazione avanzata.

Click on the bidirectional arrow symbol at the top of the web user-interface (UI) to Switch to Expert View.

Verrà visualizzata la seguente schermata a comparsa. Fare clic su OK per continuare.

Click OK to proceed

Passaggio 3

Passare a Gestione > Account amministratore.

Navigate to Management > Admin Accounts

Passaggio 4

Per aggiungere i server RADIUS, fare clic sulla scheda RADIUS.

To add the RADIUS servers, click on the RADIUS tab.

Passaggio 5

Dall'elenco a discesa Authentication Call Station ID Type (Tipo di ID stazione di chiamata autenticazione), selezionare l'opzione inviata al server RADIUS nel messaggio Access-Request (Richiesta di accesso). Sono disponibili le seguenti opzioni:

  • Indirizzo IP
  • Indirizzo MAC AP primario
  • Indirizzo MAC AP
  • Indirizzo MAC AP:SSID
  • Nome AP:SSID
  • Nome punto di accesso
  • Gruppo AP
  • Flex Group
  • Posizione punto di accesso
  • ID VLAN
  • Indirizzo MAC Ethernet AP
  • Indirizzo MAC Ethernet AP:SSID
  • Indirizzo etichetta AP
  • Etichetta punto di accesso: SSID
  • MAC AP:Gruppo AP SSID
  • AP Eth MAC:SSID Gruppo AP

From the Authentication Call Station ID Type drop-down list, choose the option that is sent to the RADIUS server in the Access-Request message.

Passaggio 6

Selezionare il delimitatore MAC di autenticazione dall'elenco a discesa. Le opzioni sono:

  • Due punti
  • Segno meno
  • Trattino singolo
  • Nessun delimitatore

Select the Authentication MAC Delimiter from the drop- down list.

Passaggio 7

Scegliere il tipo di ID stazione di chiamata contabile dall'elenco a discesa.

Choose the Accounting Call Station ID Type from the drop-down list.

Passaggio 8

Scegliere il delimitatore MAC di accounting dall'elenco a discesa.

Choose the Accounting MAC Delimiter from the drop-down list.

Passaggio 9

Specificare la modalità di fallback del server RADIUS dall'elenco a discesa. Può essere uno dei seguenti:

  • Off - Disattiva il fallback del server RADIUS. Questo è il valore predefinito.
  • Passivo: determina il ripristino dell'access point primario a un server con priorità inferiore rispetto ai server di backup disponibili senza utilizzare messaggi di probe estranei. L'access point primario ignora tutti i server inattivi per un determinato periodo di tempo e riprova in seguito quando è necessario inviare un messaggio RADIUS.
  • Attivo - Consente al punto di accesso primario di tornare a un server con priorità inferiore dai server di backup disponibili utilizzando i messaggi di richieste RADIUS per determinare in modo proattivo se un server contrassegnato come inattivo è di nuovo in linea. Il punto di accesso primario ignora tutti i server inattivi per tutte le richieste RADIUS attive. Quando il server primario riceve una risposta dal server ACS ripristinato, il server RADIUS di fallback attivo non invia più messaggi di probe al server che richiede l'autenticazione probe attiva.

Specify the RADIUS server Fallback Mode from the drop-down list.

Passaggio 10

Se è stata abilitata la modalità di fallback attivo, immettere il nome da inviare nelle richieste server inattive nel campo Nome utente.

If you enabled Active Fallback mode, enter the name to be sent in the inactive server probes in the Username field.

È possibile immettere fino a 16 caratteri alfanumerici. Il valore predefinito è cisco-probe.

Passaggio 11

Se è stata attivata la modalità Active Fallback, immettere il valore dell'intervallo di sonda (in secondi) nel campo Intervallo. L'intervallo serve come tempo di inattività in modalità passiva e come intervallo di probe in modalità attiva.

If you enabled Active Fallback mode, enter the probe interval value (in seconds) in the Interval field.

L'intervallo valido è compreso tra 180 e 3600 secondi e il valore predefinito è 300 secondi.

Passaggio 12

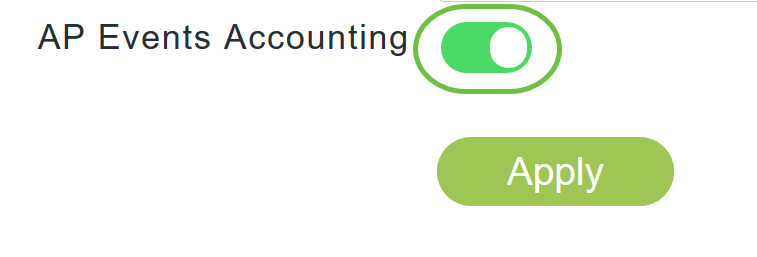

Abilitare il pulsante di scorrimento Accounting eventi AP per attivare l'invio di richieste di accounting al server RADIUS.

Durante i problemi di rete, gli access point si uniscono/si disconnettono dall'access point primario. L'attivazione di questa opzione garantisce il monitoraggio di questi eventi e l'invio delle richieste di accounting al server RADIUS per rilevare i problemi di rete.

Enable the AP Events Accounting slider button to activate sending of accounting requests to RADIUS server.

Passaggio 13

Fare clic su Apply (Applica).

Click Apply.

Passaggio 14

Per configurare il server di autenticazione RADIUS, fare clic su Add RADIUS Authentication Server.

To configure the RADIUS Authentication server, click on Add RADIUS Authentication Server.

Passaggio 15

Nella finestra popup Aggiungi/Modifica autenticazione RADIUS, configurare quanto segue:

  • Indice server - Selezionare un valore compreso tra 1 e 6
  • Utente di rete - Abilita lo stato. Per impostazione predefinita, questa opzione è attivata
  • Gestione - Abilita lo stato. Per impostazione predefinita, questa opzione è attivata
  • State - Attiva lo stato. Per impostazione predefinita, questa opzione è attivata
  • CoA - È possibile attivare questa opzione spostando il tasto di scorrimento
  • Indirizzo IP server - Immettere l'indirizzo IPv4 del server RADIUS
  • Segreto condiviso - Immettere il segreto condiviso
  • Numero porta: immettere il numero di porta utilizzato per la comunicazione con il server RADIUS.
  • Timeout server - Immettere il timeout del server

Fare clic su Apply (Applica).

In the Add/Edit RADIUS Authentication pop-up window configure the settings and click Apply.

Passaggio 16

Per aggiungere il server di accounting RADIUS, eseguire la stessa procedura descritta nel passaggio 15, in quanto la pagina contiene campi simili.

To Add RADIUS Accounting Server, you would follow the same steps as in Step 15 as the page contains similar fields.

Configurazione WLAN

Passaggio 1

Per configurare la WLAN che gestirà l'autenticazione WPA2 con RADIUS, selezionare Impostazioni wireless > WLAN.

To configure WLAN that is going to handle WPA2 authentication with RADIUS, navigate to Wireless settings > WLAN.

Passaggio 2

Fare clic su Add New WLAN/RLAN.

Click on Add New WLAN/RLAN.

Passaggio 3

Nella scheda Generale, immettere il Nome profilo. Il campo SSID verrà compilato automaticamente. È possibile scegliere di abilitare la profilatura locale. Fare clic su Apply (Applica).

In the General tab, enter the Profile Name. The SSID field will auto-populate. You can choose to enable Local Profiling. Click Apply.

Passaggio 4

Passare alla scheda Sicurezza WLAN. Dal menu a discesa Tipo di protezione, scegliere WPA2Enterprise. Selezionare Raggio esterno come server di autenticazione. È possibile scegliere di attivare la profilatura dei raggi.

Passaggio 5

Passare alla sezione Server RADIUS. Fare clic su Add RADIUS Authentication Server (Aggiungi server di autenticazione RADIUS).

Navigate to RADIUS Server section. Click on Add RADIUS Authentication Server.

Passaggio 6

Verificare i dettagli del server di autenticazione RADIUS configurato e fare clic su Applica.

Verify the details of the RADIUS Authentication Server that you have configured and click Apply.

Passaggio 7

Fare clic su Add RADIUS Accounting Server.

Click on Add RADIUS Accounting Server.

Passaggio 8

Verificare i dettagli del server di accounting RADIUS configurato e fare clic su Applica.

Verify the details of the RADIUS Accounting Server that you have configured and click Apply.

Passaggio 9

Passare alle schede VLAN e firewall, Traffic Shaping, Advanced e Scheduling per configurare le impostazioni in base alle preferenze di rete. Fare clic su Apply (Applica).

Navigate to VLAN & Firewall, Traffic Shaping, Advanced, and Scheduling tabs to configure the settings based on your network preferences. Click Apply.

Verifica

Per verificare l'autenticazione RADIUS, eseguire le operazioni seguenti:

Passaggio 1

Passare a Avanzate > Strumenti principali PA.

Navigate to Advanced > Primary AP Tools.

Passaggio 2

Fare clic su Troubleshooting Tools (Strumenti di risoluzione problemi).

Click on Troubleshooting Tools.

Passaggio 3

Nella sezione Risposta Radius, immettere il nome utente e la password per il profilo WLAN configurato in precedenza e fare clic su Start.

In the Radius Response section, enter the Username and Password for the WLAN Profile that you have configured previously and click Start.

Passaggio 4

Una volta completata la verifica, verrà visualizzata la seguente notifica.

Once the verification is completed successfully, you will see the following notification on your screen

Conclusioni

Ecco qua! A questo punto, sono stati descritti i passaggi per configurare RADIUS sull'access point CBW. Per configurazioni più avanzate, fare riferimento al manuale Cisco Business Wireless Access Point Administration Guide (in lingua inglese).
