Strumento del servizio di migrazione della configurazione
Obiettivo
I nomi delle interfacce verranno aggiornati in base alle nuove convenzioni di denominazione delle interfacce utilizzate nei nuovi dispositivi. Quando converte le impostazioni dall'origine alla destinazione, lo strumento mapperà i comandi dalle interfacce nel dispositivo di origine alle interfacce che userebbero lo stesso ruolo nel dispositivo di destinazione. I comandi non più supportati verranno convertiti in comandi analoghi dai dispositivi più recenti. Lo strumento tenterà di mantenere la stessa funzionalità tra il comportamento originale e quello nella configurazione aggiornata.
L'obiettivo di questo documento è quello di mostrare come utilizzare lo strumento di migrazione per prendere la configurazione da uno switch serie Sx200, Sx300 o Sx500 e convertirla negli switch Sx250, Sx350 e Sx550 appropriati.
Dispositivi interessati
- Sx200
- Sx300
- Sx500
Versione del software di origine
- v1.4 o superiore
Versione del software di destinazione
- v2.3 o superiore
Panoramica sulla migrazione della configurazione
Passaggio 1. Nello switch di origine, accedere all'utility di configurazione Web e scegliere Amministrazione > Gestione file > Configurazione download/backup. Viene visualizzata la pagina Scarica/Backup configurazione/log.
Passaggio 2. Selezionare viaHTTP/HTTPS nel pulsante di scelta Metodo di trasferimento.
Passaggio 3. Nel campo Salva azione, selezionare Backup per eseguire il backup del file di configurazione.
Passaggio 4. Selezionare File della configurazione di avvio nel campo Tipo file di origine per convertire il file della configurazione di avvio.
Passaggio 5. Selezionare Testo normale o Escludi nel campo Dati sensibili.
Passaggio 6. Aprire lo strumento Configuration Migration Service. Viene visualizzata la pagina Strumento servizio di migrazione configurazione.
Passaggio 7. Nella sezione Configurazione origine, selezionare la periferica di origine dal modello di periferica di origine.
Passaggio 8. Copiare il testo del file di configurazione di origine nell'area di testo Configurazione di origine.
Nota: verificare che la configurazione di origine includa la sezione dell'intestazione completa del file.
Passaggio 9. Selezionare il modello dello switch di destinazione dal menu a discesa Modello dispositivo di destinazione.
Passaggio 10. Fare clic sul pulsante Converti per convertire il file di configurazione di origine nel file di configurazione di destinazione.
Nota: le configurazioni delle funzionalità non più supportate verranno rimosse.
Passaggio 11. Al termine della conversione, esaminare i risultati nell'area di testo Configurazione aggiornata.
Nota: tutte le righe aggiornate verranno evidenziate nell'area di testo. Alla configurazione vengono aggiunti commenti per spiegare tutte le modifiche apportate durante la conversione.
Passaggio 12. Copiare la configurazione aggiornata e incollarla in un nuovo file di testo.
Passaggio 13. Accedere all'utility di configurazione Web dello switch di destinazione e scegliere Amministratore > Gestione file > Operazioni file.
Passaggio 14. Nel campo Tipo operazione, selezionare Aggiorna file.
Passaggio 15. Selezionare Configurazione di avvio nel campo Tipo file di destinazione.
Passaggio 16. Selezionare HTTP/HTTPS nel campo Copia metodo.
Passaggio 17. Nel campo Nome file, selezionare il file di configurazione convertito salvato nel passaggio 12.
Passaggio 18. Ricaricare lo switch per caricare la nuova configurazione.
Conclusioni
Le istruzioni in questo documento consentono di convertire la configurazione da uno switch serie Sx200, Sx300 o Sx500 a uno switch serie Sx250, Sx350 o Sx550. Per verificare la corretta conversione del dispositivo è possibile utilizzare l'interfaccia della riga di comando (CLICommand Line Interface), attenendosi alla procedura riportata di seguito.
Nota: nell'esempio riportato, utilizzerò SG550X-48MP come switch di destinazione.
Passaggio 1. Accedere allo switch di destinazione (switch serie Sx250, Sx350 o Sx550) e selezionare Sicurezza > Servizi TCP/UDP. Selezionare la casella di controllo SSH Service per abilitare l'accesso del prompt dei comandi degli switch tramite SSH.

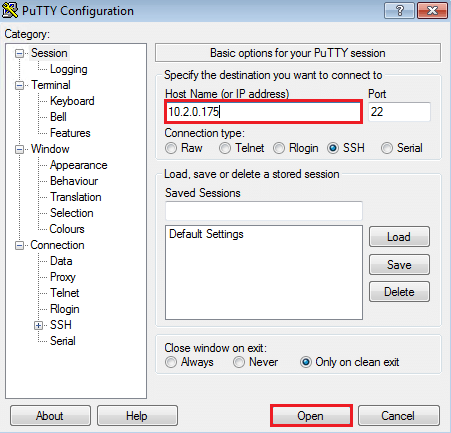

Passaggio 2. Per accedere alla CLI, è necessario usare un'applicazione SSH. In questo esempio, viene usato PuTTy per accedere alla CLI dello switch. Iniziare immettendo l'indirizzo IP o il nome host dello switch a cui si desidera accedere nel campo Nome host (o indirizzo IP). Quindi fare clic su Apri.
Nota: verificare che la porta sia 22.
Passaggio 3. Dopo aver stabilito una connessione con lo switch, viene richiesto di immettere le credenziali. Immettere le credenziali di accesso allo switch.
Nota: se viene visualizzato un avviso di sicurezza PuTTY, fare clic su Sì per aggiornare la cache PuTTY s e continuare la connessione. Nell'immagine seguente, se non è stata applicata la configurazione convertita da SG500X-24MPP a SG550X-48MP, si osserverà che il nome host corrente è switch7141d.
Passaggio 4. Digitare il comando show startup-config. In questo modo viene visualizzata la configurazione di avvio convertita che è stata caricata sullo switch.
Nota: nell'immagine seguente, ho applicato la configurazione convertita allo switch SG550X-48MP. Si noti che il nome host è Test-1.
