Configurazione di APIC per l'amministrazione dei dispositivi con ISE e TACACS+

Introduzione

In questo documento viene descritta la procedura per integrare APIC con ISE per l'autenticazione degli utenti amministratore con il protocollo TACACS+.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• Application Policy Infrastructure Controller (APIC)
• Identity Services Engine (ISE)
• Protocollo TACACS

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

• APIC versione 4.2(7u)
• Patch 1 per ISE versione 3.2

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Configurazione

Esempio di rete

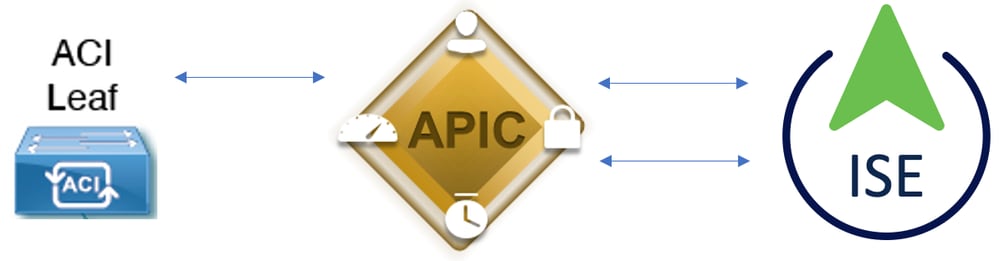

Diagramma integrazione

Procedura di autenticazione

Passaggio 1. Accedere all'applicazione APIC con le credenziali utente di amministratore.

Passaggio 2. Il processo di autenticazione attiva e ISE convalida le credenziali localmente o tramite Active Directory.

Passaggio 3. Una volta completata l'autenticazione, ISE invia un pacchetto di autorizzazione per autorizzare l'accesso all'APIC.

Passaggio 4. ISE mostra un log live di autenticazione riuscito.

Nota: APIC replica la configurazione di TACACS+ sugli switch foglia che fanno parte della struttura.

Configurazione APIC

Passaggio 1. Passa a  Admin > AAA > Authentication > AAA  e scegliere  + per creare un nuovo dominio di accesso.

Configurazione dell'amministratore dell'accesso APIC

Passaggio 2. Definire un nome e un realm per il nuovo dominio di accesso e fare clic su + in Provider per creare un nuovo provider.

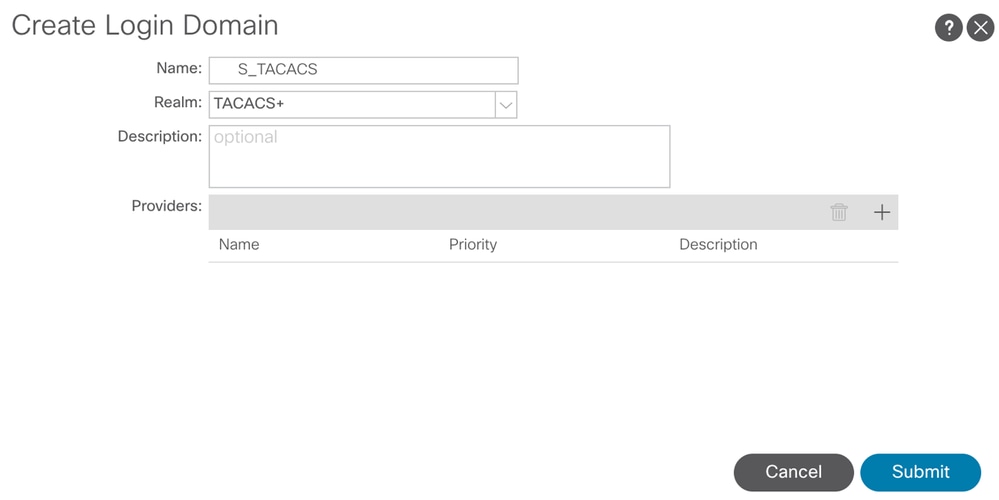

Amministratore accesso APIC

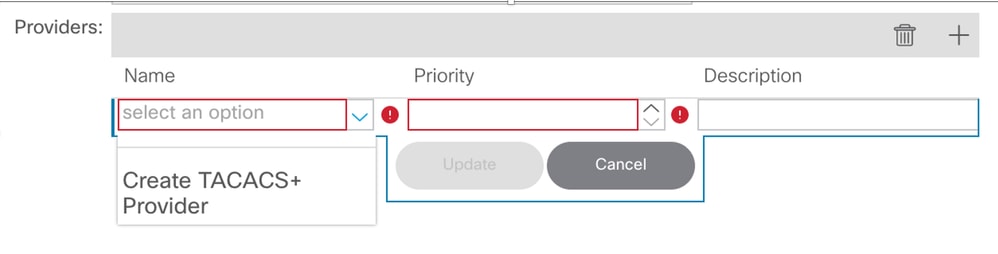

Provider TACACS APIC

Passaggio 3. Definire l'indirizzo IP o il nome host ISE, definire un segreto condiviso e scegliere il gruppo di criteri endpoint di gestione (EPG). Fare clic su   Submit   per aggiungere il provider TACACS+ all'account di accesso admin.

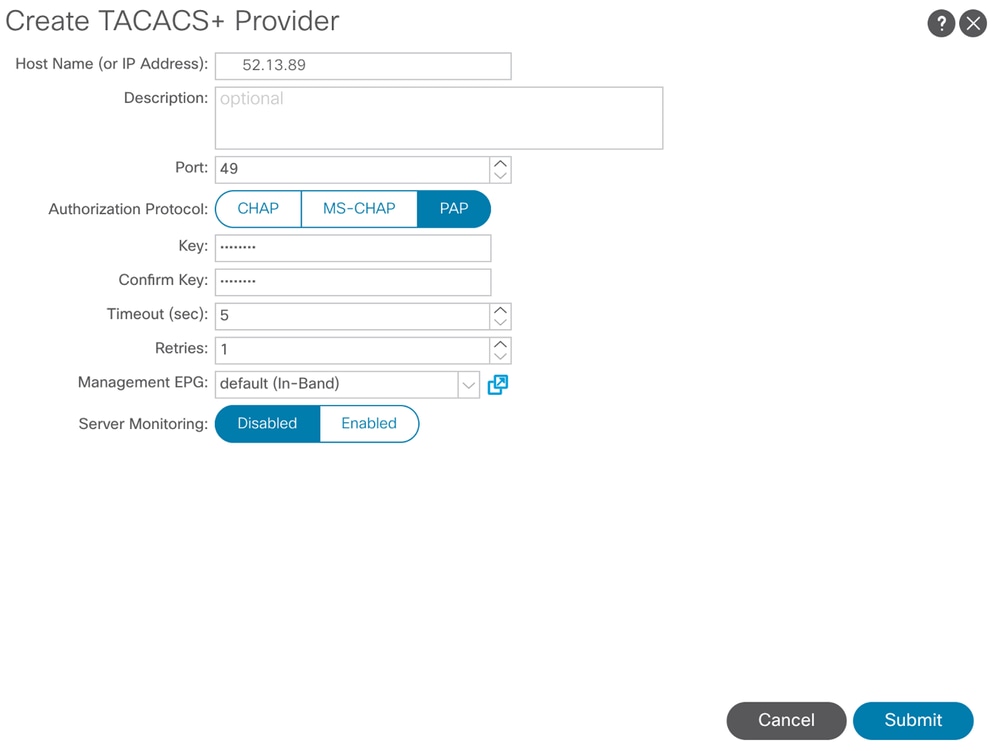

Impostazioni provider TACACS APIC

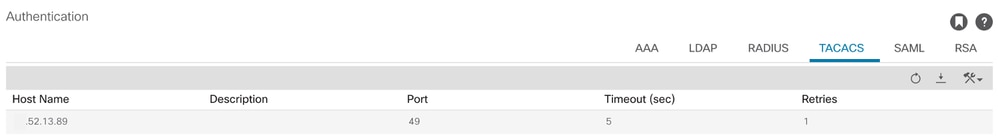

Visualizzazione provider TACACS

Configurazione di ISE

Passaggio 1. Navigare fino a Las Vegas > Amministrazione > Risorse di rete > Gruppi di dispositivi di rete. Creare un gruppo di dispositivi di rete in Tutti i tipi di dispositivi.

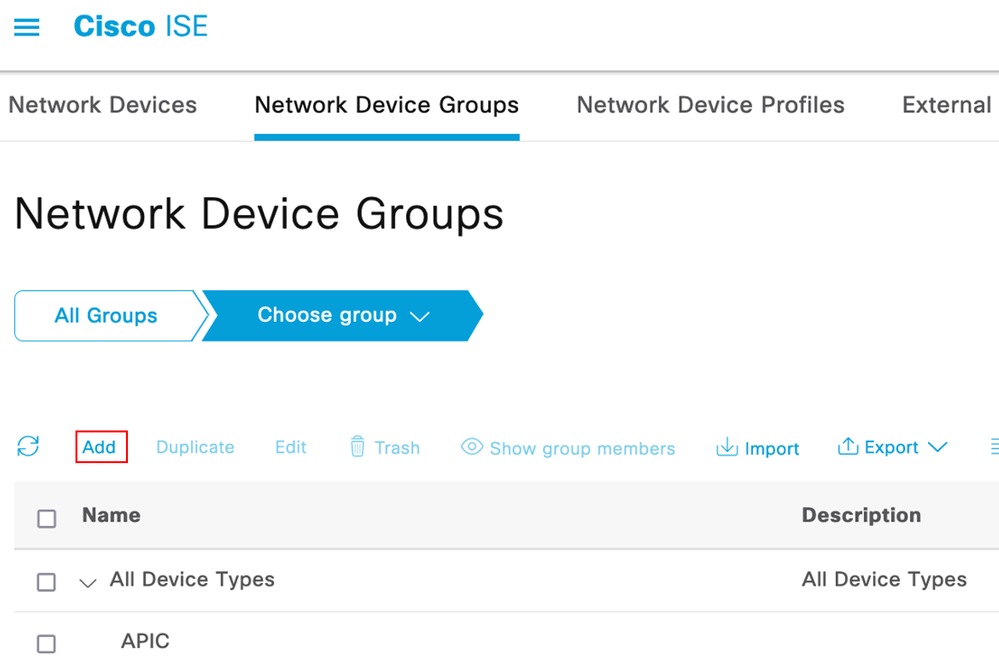

ISE Network Device Group

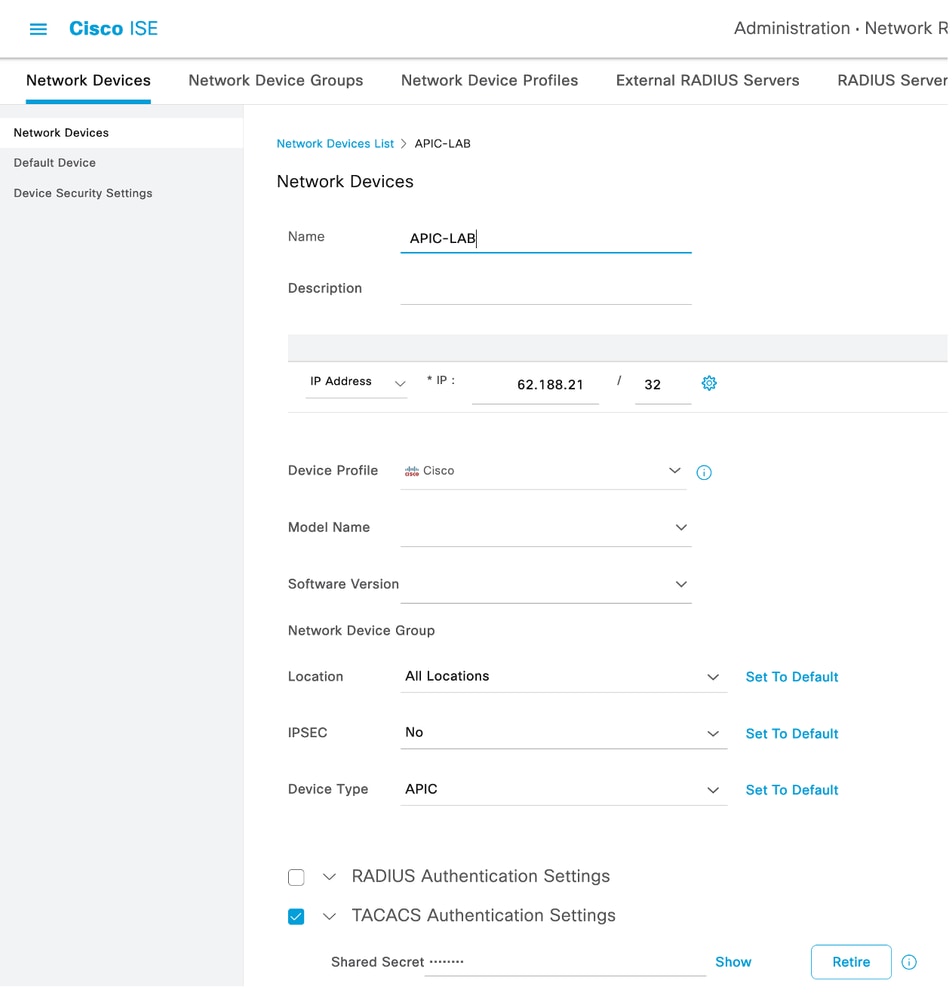

Passaggio 2. Passa a  Administration > Network Resources > Network Devices. Scegli Add Definire il nome e l'indirizzo IP di APIC, scegliere APIC in Tipo di dispositivo e casella di controllo TACACS+ e definire la password utilizzata nella configurazione del provider TACACS+ di APIC. Fare clic su   Submit.

Ripetere i passaggi 1 e 2 per gli switch foglia.

Passaggio 3. Utilizzare le istruzioni sul collegamento per integrare ISE con Active Directory;

https://www.cisco.com/c/en/us/support/docs/security/identity-services-engine/217351-ad-integration-for-cisco-ise-gui-and-cli.html.

Passaggio 4. (Facoltativo) Navigare su Twitter > Administration > Identity Management > Groups. Scegli  User Identity Groups e fare clic su  Add. Creare un gruppo per gli utenti Admin di sola lettura e gli utenti Admin.

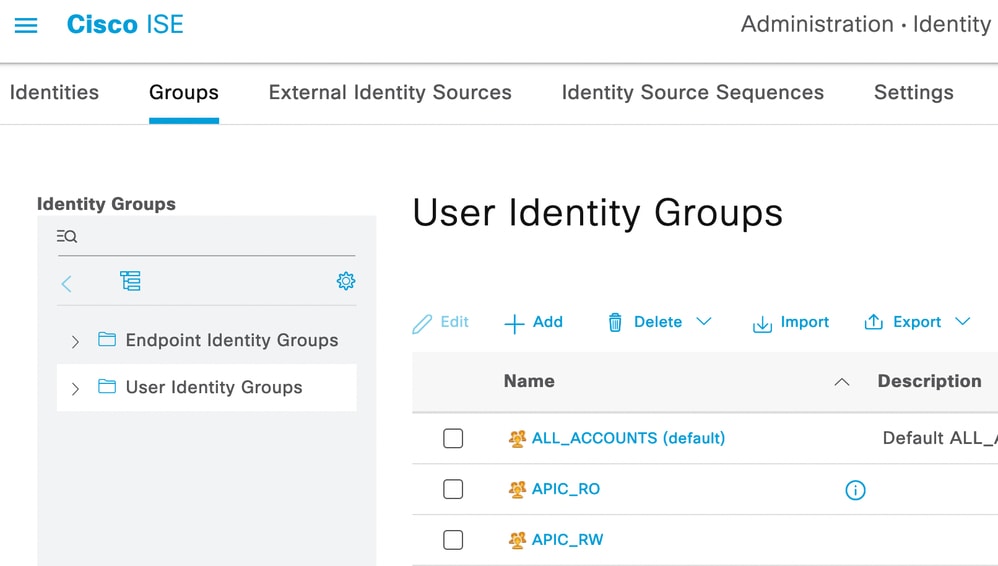

Gruppo di identità

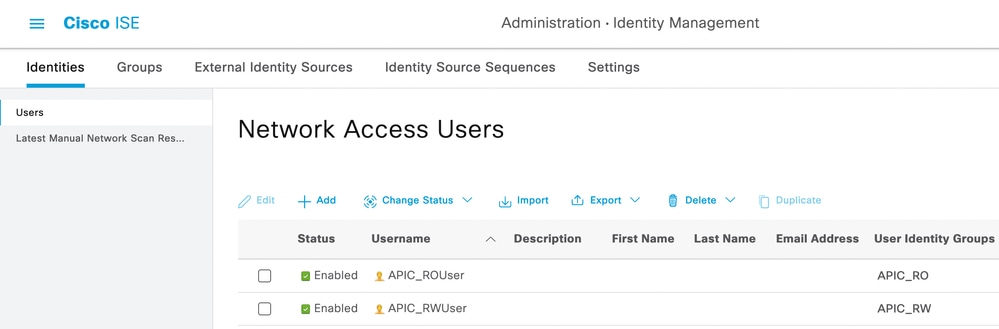

Passaggio 5. (Facoltativo) Navigare su Twitter > Administration > Identity Management > Identity.  Fare clic su Add  e crearne uno  Read Only Admin  utente e  Admin  utente. Assegnare ogni utente a ogni gruppo creato nel passaggio 4.

Passaggio 6. Navigare fino a Las Vegas > Administration > Identity Management > Identity Source Sequence. Scegli Add, definire un nome e scegliere  AD Join Points  e  Internal Users  Origine identità dall'elenco. Scegli  Treat as if the user was not found and proceed to the next store in the sequence sotto  Advanced Search List Settings e fare clic su  Save.

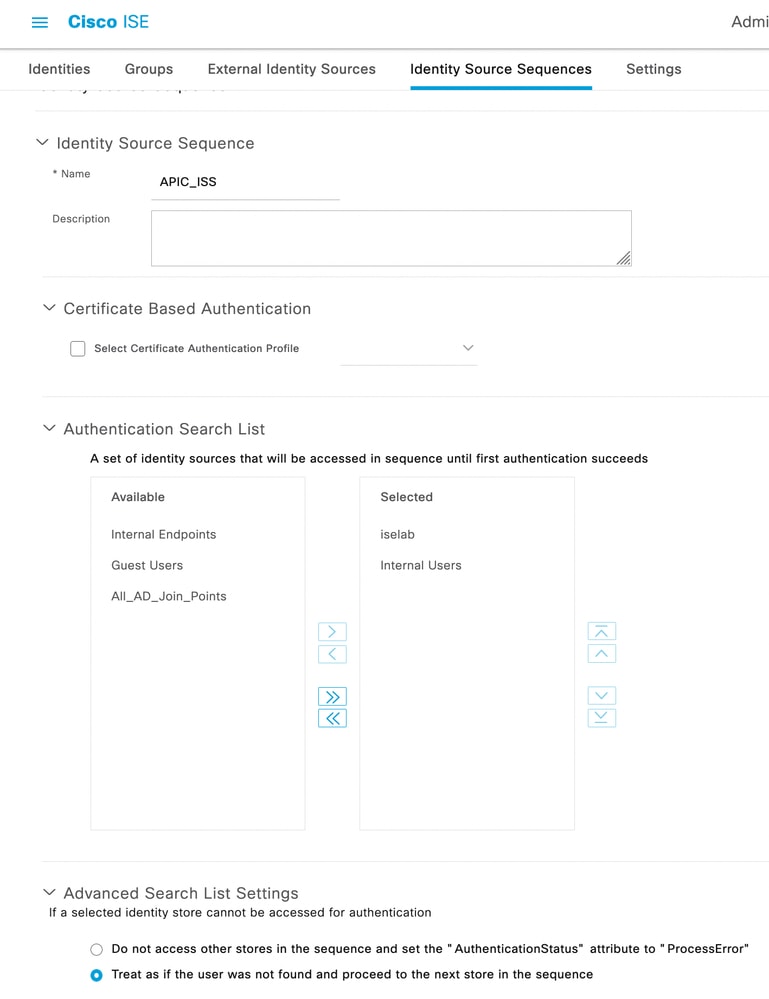

Sequenza origine identità

7. Passare alla ☰ > Work Centers > Device Administration > Policy Elements > Results > Allowed Protocols.  Selezionare Add, definire un nome e deselezionare Allow CHAP e Allow MS-CHAPv1 dall'elenco dei protocolli di autenticazione. Selezionare Salva.

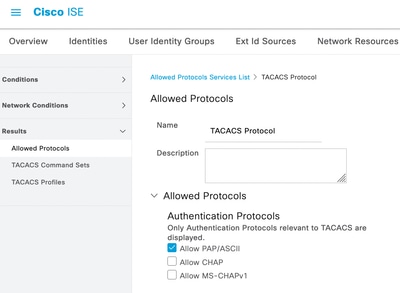

TACACS - Consenti protocollo

8. Navigare fino a tropicale > Work Centers > Device Administration > Policy Elements > Results > TACACS Profile. Fare clic su   add  e creare due profili in base agli attributi presenti nell'elenco in  Raw View. Fare clic su   Save.

• Utente amministratore: cisco-av-pair=shell:domains=all/admin/
• Utente amministratore di sola lettura: cisco-av-pair=shell:domains=all//read-all

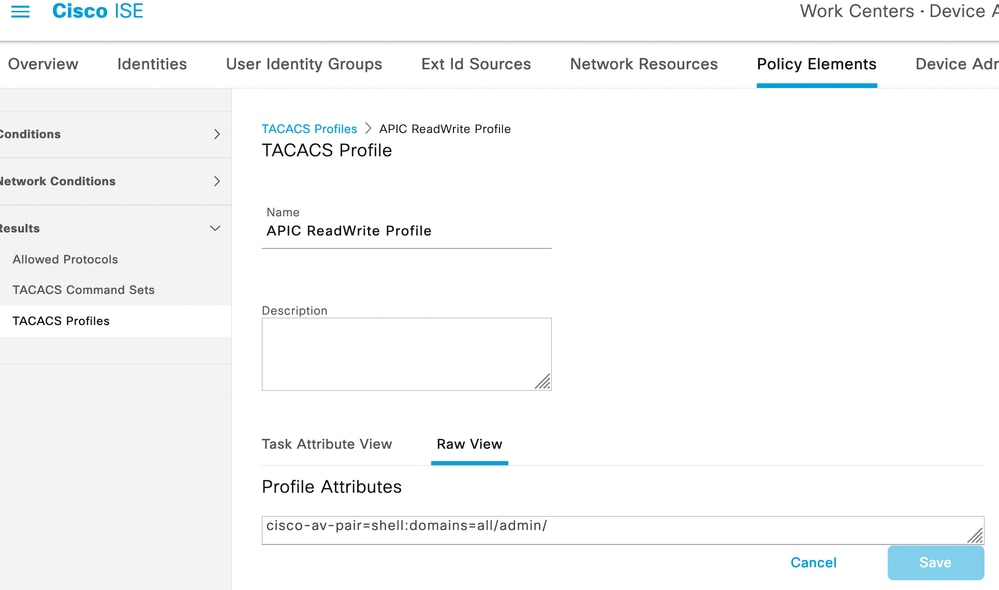

Profilo TACACS

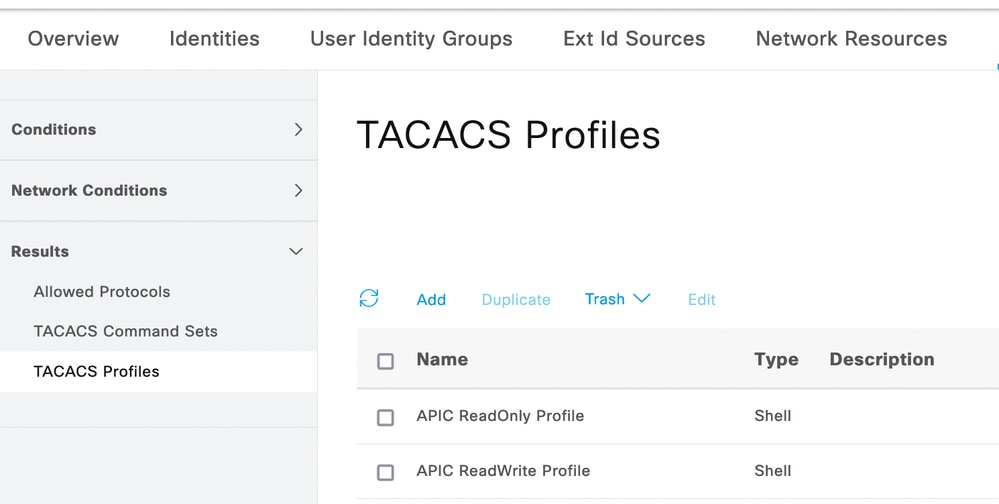

Profili Amministratore TACACS e Amministratore di sola lettura

Passaggio 9. Navigare fino a Las Vegas > Work Centers > Device Administration > Device Admin Policy Set . Creare un nuovo set di criteri, definire un nome e scegliere il tipo di dispositivo APIC  creato nel Passaggio 1. Scegli TACACS Protocol  creato nel passaggio 7. come protocollo consentito, quindi fare clic su  Save.

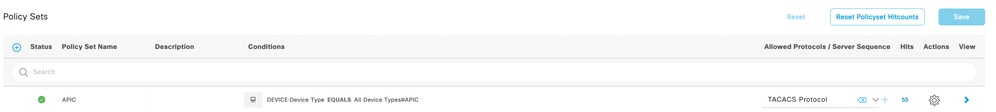

Set di criteri TACACS

Passaggio 10. Sotto nuova Policy Set fare clic sulla freccia destra > e creare un criterio di autenticazione. Definite un nome e scegliete l'indirizzo IP del dispositivo come condizione. Scegliere quindi la sequenza di origine delle identità creata al passo 6.

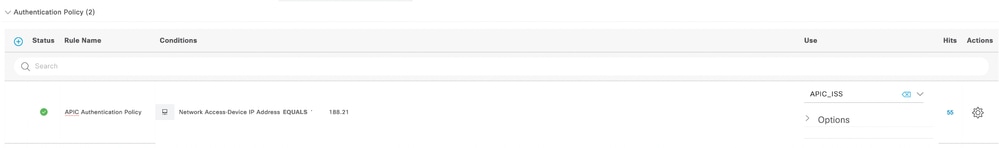

Criterio di autenticazione

Passaggio 11. Creare un profilo di autorizzazione per ogni tipo di utente amministratore, definire un nome e scegliere un utente interno e/o un gruppo di utenti AD come condizione. È possibile utilizzare condizioni aggiuntive, ad esempio APIC. Scegliere il profilo di shell appropriato per ogni criterio di autorizzazione e fare clic su  Save.

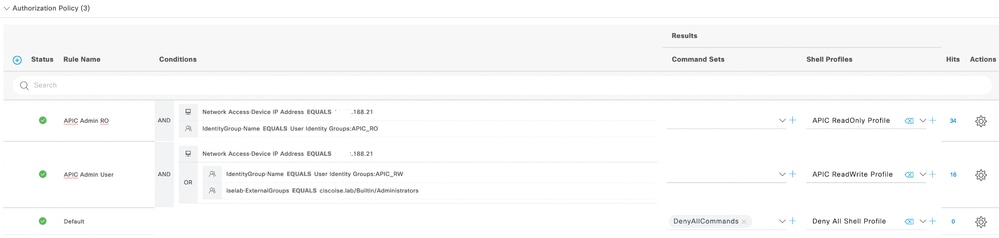

Profilo di autorizzazione TACACS

Verifica

Passaggio 1. Accedere all'interfaccia utente APIC con le credenziali User Admin. Selezionare l'opzione TACACS dall'elenco.

Log in APIC

Passaggio 2. Verificare l'accesso sull'interfaccia utente APIC e applicare le policy appropriate ai log TACACS Live.

messaggio di benvenuto APIC

Ripetere i passaggi 1 e 2 per gli utenti Amministratore di sola lettura.

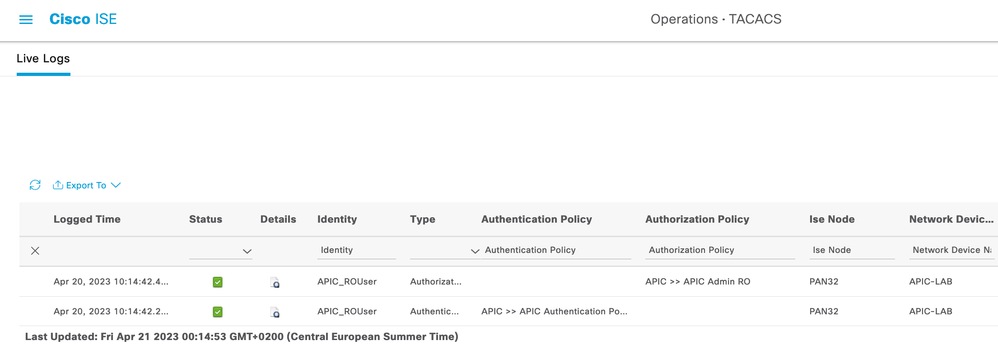

Log TACACS+ Live

Risoluzione dei problemi

Passaggio 1. Navigare fino a Las Vegas > Operations > Troubleshoot > Debug Wizard. Scegli TACACS  e fare clic su  Debug Nodes.

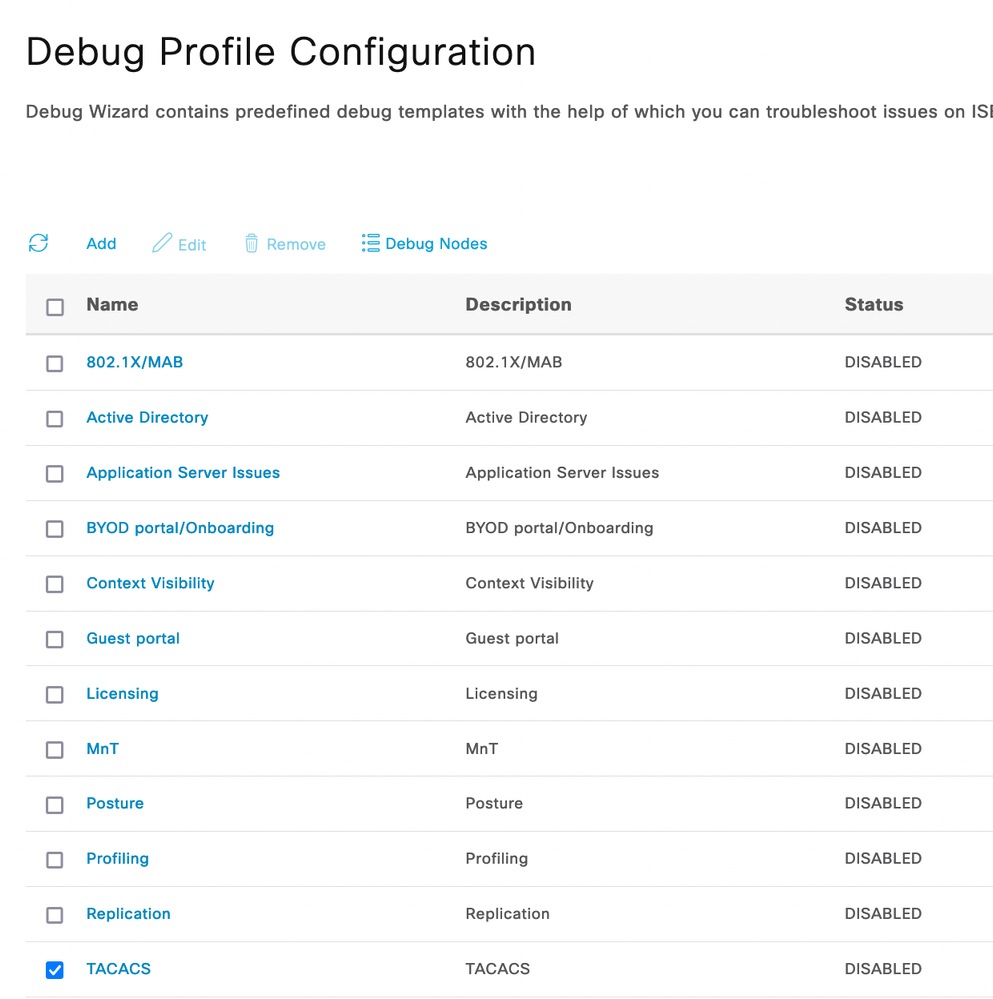

Configurazione profilo di debug

Passaggio 2. Scegliere il nodo che riceve il traffico e fare clic su Save.

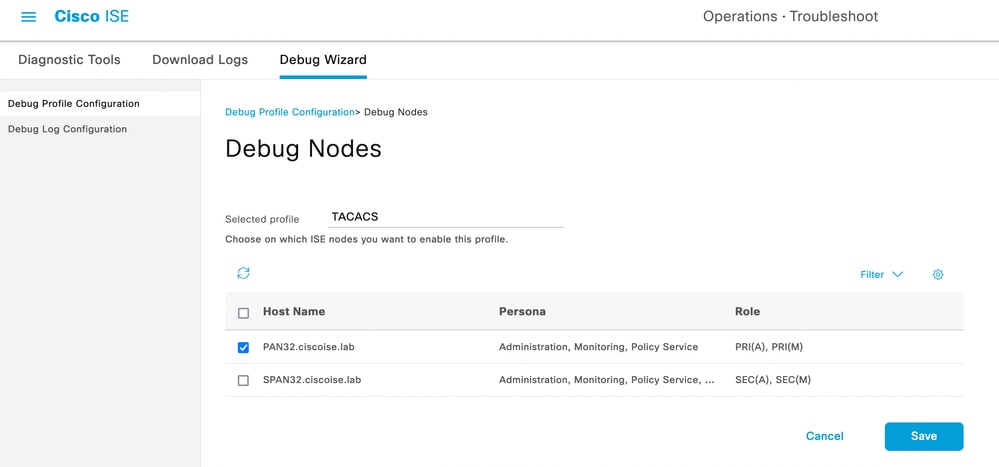

Selezione nodi di debug

Passaggio 3. Eseguire un nuovo test e scaricare i log in  Operations > Troubleshoot > Download logs  come mostrato:

AcsLogs,2023-04-20 22:17:16,866,DEBUG,0x7f93cabc7700,cntx=0004699242,sesn=PAN32/469596415/70,CPMSessionID=1681058810.62.188.2140492Authentication16810588,user=APIC_RWUser,Log_Message=[2023-04-20 22:17:16.862 +00:00 0000060545 5201 NOTICE Passed-Authentication: Authentication succeeded, ConfigVersionId=122, Device IP Address=188.21, DestinationIPAddress=13.89 , DestinationPort=49, UserName=APIC_RWUser, Protocol=Tacacs, NetworkDeviceName=APIC-LAB, Type=Authentication, Action=Login, Privilege-Level=1, Authen-Type=PAP, Service=Login, User=APIC_RWUser, Port=REST, Remote-Address=202.208, NetworkDeviceProfileId=b0699505-3150-4215-a80e-6753d45bf56c, AcsSessionID=PAN32/469596415/70, AuthenticationIdentityStore=Internal Users, AuthenticationMethod=PAP_ASCII, SelectedAccessService=TACACS Protocol, SelectedShellProfile=APIC ReadWrite, Profile, IsMachineAuthentication=false, RequestLatency=230, IdentityGroup=User Identity Groups:APIC_RW, Step=13013, Step=15049, Step=15008, Step=15048, Step=15041, Step=15048, Step=22072, Step=15013, Step=24430, Step=24325, Step=24313, Step=24318, Step=24322, Step=24352, Step=24412, Step=15013, Step=24210, Step=24212, Step=22037, Step=15036, Step=15048, Step=15048, Step=13015, SelectedAuthenticationIdentityStores=iselab

Se nei debug non vengono visualizzate le informazioni di autenticazione e autorizzazione, verificare quanto segue:

1. Il servizio Amministrazione dispositivi è abilitato sul nodo ISE.
2. L'indirizzo IP ISE corretto è stato aggiunto alla configurazione APIC.
3. Se al centro si trova un firewall, verificare che la porta 49 (TACACS) sia autorizzata.
