Firepower eXtensible Operating System (FXOS) 2.2: Autenticazione/autorizzazione dello chassis per la gestione remota con ISE e RADIUS

Introduzione

In questo documento viene descritto come configurare l'autenticazione e l'autorizzazione RADIUS per lo chassis Firepower eXtensible Operating System (FXOS) tramite Identity Services Engine (ISE).

Lo chassis FXOS include i seguenti ruoli utente:

• Amministratore: accesso completo in lettura e scrittura all'intero sistema. All'account amministratore predefinito viene assegnato questo ruolo per impostazione predefinita e non può essere modificato.
• Sola lettura - Accesso in sola lettura alla configurazione del sistema senza privilegi per la modifica dello stato del sistema.
• Operazioni: accesso in lettura e scrittura alla configurazione NTP, alla configurazione di Smart Call Home per Smart Licensing e ai registri di sistema, inclusi i server syslog e i relativi errori. Accesso in lettura al resto del sistema.
• AAA: accesso in lettura e scrittura a utenti, ruoli e configurazione AAA. Accesso in lettura al resto del sistema.

Dalla CLI, questa condizione può essere vista come segue:

fpr4120-TAC-A /security* # show role

Ruolo:

    Priv nome ruolo

    —

    aaa aaa

    admin admin

    operazioni

    sola lettura

Contributo di Tony Remirez, Jose Soto, Cisco TAC Engineers.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• Conoscenza di Firepower eXtensible Operating System (FXOS)
• Conoscenza della configurazione ISE

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

• Cisco Firepower 4120 Security Appliance versione 2.2
• Virtual Cisco Identity Services Engine 2.2.0.470

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Configurazione

L'obiettivo della configurazione è:

• Autenticazione degli utenti che accedono alla GUI e SSH basata sul Web di FXOS tramite ISE
• Permette agli utenti di accedere alla GUI basata sul Web di FXOS e al protocollo SSH in base al loro ruolo con ISE.
• Verificare il corretto funzionamento dell'autenticazione e dell'autorizzazione su FXOS tramite ISE

Esempio di rete

Configurazioni

Configurazione dello chassis FXOS

Creazione di un provider RADIUS mediante Chassis Manager

Passaggio 1. Passare a Impostazioni piattaforma > AAA.

Passaggio 2. Fare clic sulla scheda RADIUS.

Passaggio 3. Per ogni provider RADIUS che si desidera aggiungere (fino a 16 provider).

            3.1. Nell'area Provider RADIUS, fare clic su Aggiungi.

            3.2. Una volta aperta la finestra di dialogo Aggiungi provider RADIUS, immettere i valori richiesti.

            3.3. Fare clic su OK per chiudere la finestra di dialogo Aggiungi provider RADIUS.

Passaggio 4. Fare clic su Salva.

Passaggio 5. Passare a Sistema > Gestione utente > Impostazioni.

Passaggio 6. In Autenticazione predefinita scegliere RADIUS.

Creazione di un provider RADIUS tramite CLI

Passaggio 1. Per abilitare l'autenticazione RADIUS, eseguire i comandi seguenti.

fpr4120-TAC-A# ambito sicurezza

fpr4120-TAC-A /security # ambito default-auth

fpr4120-TAC-A /security/default-auth # set realm radius

Passaggio 2. Utilizzare il comando show detail per visualizzare i risultati.

fpr4120-TAC-A /security/default-auth # show detail

Autenticazione predefinita:

    Area di autenticazione amministrativa: Raggio

    Area operativa: Raggio

    Periodo di aggiornamento sessione Web (sec): 600

    Timeout sessione (in sec) per sessioni Web, ssh e telnet: 600

    Timeout sessione assoluta (in secondi) per sessioni Web, ssh e telnet: 3600

    Timeout sessione console seriale (sec): 600

    Timeout sessione assoluta console seriale (sec): 3600

    Gruppo server Autenticazione amministratore:

    Gruppo server di autenticazione operativo:

    Utilizzo del secondo fattore: No

Passaggio 3. Per configurare i parametri del server RADIUS, eseguire i comandi seguenti.

fpr4120-TAC-A# ambito sicurezza

fpr4120-TAC-A /security # raggio ambito

fpr4120-TAC-A /security/radius # invio al server 10.88.244.50

fpr4120-TAC-A /security/radius/server # set descr "ISE Server"

fpr4120-TAC-A /security/radius/server* # set key

Immettere la chiave: *****

Confermare la chiave: *****

Passaggio 4. Per visualizzare i risultati, utilizzare il comando show detail.

fpr4120-TAC-A /security/radius/server* # show detail

Server RADIUS:

    Nome host, FQDN o indirizzo IP: 10.88.244.50

    Descr.:

    Ordine: 1

    Auth Port (Porta autenticazione): 1812

    Chiave: ****

    Timeout: 5

Configurazione del server ISE

Aggiunta di FXOS come risorsa di rete

Passaggio 1. Passare a Amministrazione > Risorse di rete > Dispositivi di rete.

Passaggio 2. Fare clic su ADD

Passaggio 3. Inserire i valori richiesti (Nome, Indirizzo IP, Tipo di dispositivo, Attiva RADIUS e aggiungere la CHIAVE), quindi fare clic su Submit (Invia).

Creazione di gruppi di identità e utenti

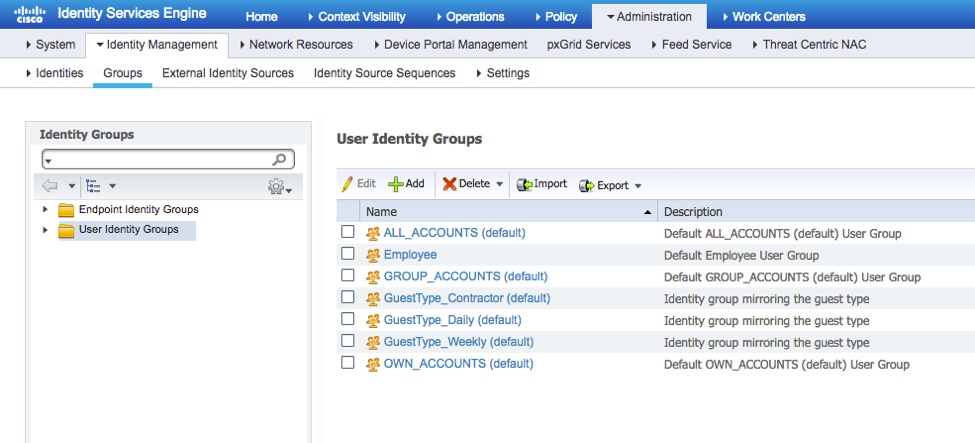

Passo 1: passare a Amministrazione > Gestione delle identità > Gruppi > Gruppi identità utente.

Passaggio 2. Fare clic su ADD.

Passaggio 3. Immettere il valore per Nome e fare clic su Sottometti.

Passaggio 4. Ripetere il passaggio 3 per tutti i ruoli utente richiesti.

Passaggio 5. Passare a Amministrazione > Gestione delle identità > Identità > Utenti.

Passaggio 6. Fare clic su ADD.

Passaggio 7. Inserire i valori richiesti (Nome, Gruppo di utenti, Password).

Passaggio 8. Ripetere il passaggio 6 per tutti gli utenti richiesti.

Creazione del profilo di autorizzazione per ogni ruolo utente

Passaggio 1. Andare a Policy > Policy Elements > Results > Authorization > Authorization Profiles (Policy > Elementi della policy > Risultati > Autorizzazione > Profili di autorizzazione).

Passaggio 2. Inserire tutti gli attributi per il profilo di autorizzazione.

        2.1. Configurare il nome del profilo.

        2.2. In Advanced Attributes Settings configurare la seguente coppia CISCO-AV

cisco-av-pair=shell:roles="admin"

        2.3. Fare clic su Salva.

Passaggio 3. Ripetere il passaggio 2 per i ruoli utente rimanenti utilizzando le seguenti coppie Cisco-AV

cisco-av-pair=shell:roles="aaa"

cisco-av-pair=shell:roles="operazioni"

cisco-av-pair=shell:roles="sola lettura"

Creazione del criterio di autenticazione

Passaggio 1. Passare a Criterio > Autenticazione > E fare clic sulla freccia accanto a Modifica nel punto in cui si desidera creare la regola.

Passaggio 2. L'impostazione è semplice; è possibile eseguire un'operazione più granulare, ma per questo esempio verrà utilizzato il tipo di dispositivo:

Nome: REGOLA DI AUTENTICAZIONE FXOS

IF Seleziona nuovo attributo/valore: Dispositivo:Tipo di dispositivo uguale a Tutti i tipi di dispositivo #FXOS

Consenti protocolli: Accesso alla rete predefinito

Utilizzo: Utenti interni

Creazione del criterio di autorizzazione

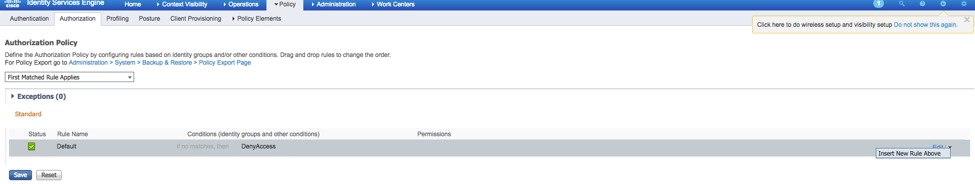

Passaggio 1. Passare a Criterio > Autorizzazione > E fare clic sulla freccia accanto a Modifica nel punto in cui si desidera creare la regola.

Passaggio 2. Inserire i valori per la regola di autorizzazione con i parametri obbligatori.

        2.1. Nome della regola: Regola Fxos <RUOLO UTENTE>.

        2.2. Se: Gruppi di identità utente > Seleziona <RUOLO UTENTE>.

        2.3. E: Crea nuova condizione > Periferica:Tipo di periferica uguale a Tutti i tipi di periferica #FXOS.

        2.4. Autorizzazioni: Standard > Scegli profilo ruolo utente

Passaggio 3. Ripetere il passaggio 2 per tutti i ruoli utente.

Passaggio 4. Fare clic su Save in fondo alla pagina.

Verifica

È ora possibile eseguire il test di ogni utente e verificare il ruolo utente assegnato.

Verifica chassis FXOS

1. Telnet o SSH sullo chassis FXOS e accedere con uno degli utenti creati sull'ISE.

Username: fxosadmin

Password:

fpr4120-TAC-A# scope security

fpr4120-TAC-A /security # show remote-user detail

Utente remoto fxosaaa:

    Descrizione:

    Ruoli utente:

        Nome: aaa

        Nome: read-only

Utente remoto fxosadmin:

    Descrizione:

    Ruoli utente:

        Nome: admin

        Nome: read-only

Fxosoper utente remoto:

    Descrizione:

    Ruoli utente:

        Nome: operazioni

        Nome: read-only

Fxosro utente remoto:

    Descrizione:

    Ruoli utente:

        Nome: read-only

A seconda del nome utente immesso, nella cli dello chassis FXOS verranno visualizzati solo i comandi autorizzati per il ruolo utente assegnato.

Ruolo utente amministratore.

fpr4120-TAC-A /security # ?

  conferma conferma conferma

  clear-user-session Cancella sessioni utente

  creazione Creazione di oggetti gestiti

  delete Elimina oggetti gestiti

  disabilita Disabilita i servizi

  abilita Abilita i servizi

  enter Immette un oggetto gestito

  scope Modifica la modalità corrente

  impostare i valori delle proprietà

  show Mostra informazioni di sistema

  termina sessioni Active Cisco

fpr4120-TAC-A#connect fxos

fpr4120-TAC-A (fxos)# debug aaa-request

fpr4120-TAC-A (fxos)#

Ruolo Utente Di Sola Lettura.

fpr4120-TAC-A /security # ?

  scope Modifica la modalità corrente

  impostare i valori delle proprietà

  show Mostra informazioni di sistema

fpr4120-TAC-A#connect fxos

fpr4120-TAC-A (fxos)# debug aaa-request

% Autorizzazione negata per il ruolo

2. Selezionare l'indirizzo IP dello chassis FXOS e accedere usando uno degli utenti creati sull'ISE.

Ruolo utente amministratore.

Ruolo utente di sola lettura.

Nota: Il pulsante ADD è disattivato.

Verifica ISE 2.0

1. Passare a Operazioni > RADIUS > Live Log. Dovrebbe essere possibile visualizzare i tentativi riusciti e quelli non riusciti.

Risoluzione dei problemi

Per eseguire il debug dell'autenticazione e dell'autorizzazione AAA, eseguire i seguenti comandi nella cli di FXOS.

fpr4120-TAC-A#connect fxos

fpr4120-TAC-A (fxos)# debug aaa-request

fpr4120-TAC-A (fxos)# evento debug aaa

fpr4120-TAC-A (fxos)# errori debug aaa

fpr4120-TAC-A (fxos)# termine mon

Dopo un tentativo di autenticazione riuscito, verrà visualizzato l'output seguente.

2018 gen 20 17:18:02,410275 aaa: aaa_req_process per l'autenticazione. sessione n. 0

2018 gen 20 17:18:02,410297 aaa: aaa_req_process: Richiesta generale AAA da parte dell'appn: login sottotipo_applicazione: predefinito

2018 gen 20 17:18:02,410310 aaa: try_next_aaa_method

2018 gen 20 17:18:02,410330 aaa: il numero totale di metodi configurati è 1, l'indice corrente da provare è 0

2018 gen 20 17:18:02,410344 aaa: handle_req_using_method

2018 gen 20 17:18:02,410356 aaa: AAA_METHOD_SERVER_GROUP

2018 gen 20 17:18:02,410367 aaa: gruppo aaa_sg_method_handler = raggio

2018 gen 20 17:18:02,410379 aaa: Utilizzo di sg_protocol passato a questa funzione

2018 gen 20 17:18:02,410393 aaa: Invio della richiesta al servizio RADIUS

2018 gen 20 17:18:02,412944 aaa: mts_send_msg_to_port_daemon: Lunghezza payload = 374

2018 gen 20 17:18:02,412973 aaa: sessione: 0x8dfd68c aggiunto alla tabella delle sessioni 1

2018 gen 20 17:18:02,412987 aaa: Gruppo di metodi configurato completato

2018 gen 20 17:18:02,656425 aaa: aaa_process_fd_set

2018 gen 20 17:18:02,656447 aaa: aaa_process_fd_set: mtscallback su aaa_q

2018 gen 20 17:18:02,656470 aaa: mts_message_response_handler: risposta mts

2018 gen 20 17:18:02,656483 aaa: gestore_risposta_daemon

2018 gen 20 17:18:02,656497 aaa: sessione: 0x8dfd68c rimosso dalla tabella delle sessioni 0

2018 gen 20 17:18:02,656512 aaa: is_aaa_resp_status_success status = 1

2018 gen 20 17:18:02,656525 aaa: is_aaa_resp_status_success è TRUE

2018 gen 20 17:18:02,656538 aaa: aaa_send_client_response per l'autenticazione. session->flags=21. aaa_resp->flags=0.

2018 gen 20 17:18:02,656550 aaa: AAA_REQ_FLAG_NORMAL

2018 gen 20 17:18:02,656577 aaa: mts_send_response riuscito

2018 gen 20 17:18:02,700520 aaa: aaa_process_fd_set: mtscallback su aaa_accounting_q

2018 gen 20 17:18:02,700688 aaa: CODICE OPERATIVO PRECEDENTE: accounting_interim_update

2018 gen 20 17:18:02,700702 aaa: aaa_create_local_acct_req: user=, session_id=, log=added user fxosro

2018 gen 20 17:18:02,700725 aaa: aaa_req_process per l'accounting. sessione n. 0

2018 gen 20 17:18:02,700738 aaa: Il riferimento alla richiesta MTS è NULL. richiesta LOCALE

2018 gen 20 17:18:02,700749 aaa: Impostazione di AAA_REQ_RESPONSE_NOT_NEEDED

2018 gen 20 17:18:02,700762 aaa: aaa_req_process: Richiesta generale AAA da parte dell'appn: default appln_subtype: predefinito

2018 gen 20 17:18:02,700774 aaa: try_next_aaa_method

2018 gen 20 17:18:02,700798 aaa: nessun metodo configurato per l'impostazione predefinita

2018 gen 20 17:18:02,700810 aaa: nessuna configurazione disponibile per questa richiesta

2018 gen 20 17:18:02,700997 aaa: aaa_send_client_response per accounting. session->flags=254. aaa_resp->flags=0.

2018 gen 20 17:18:02,701010 aaa: la risposta per la richiesta di accounting della libreria precedente verrà inviata come SUCCESS

2018 gen 20 17:18:02,701021 aaa: risposta non necessaria per la richiesta

2018 gen 20 17:18:02,701033 aaa: AAA_REQ_FLAG_LOCAL_RESP

2018 gen 20 17:18:02,701044 aaa: sessione_pulizia_aaa

2018 gen 20 17:18:02,701055 aaa: aaa_req deve essere liberato.

2018 gen 20 17:18:02,701067 aaa: Metodo di fallback locale riuscito

2018 gen 20 17:18:02,706922 aaa: aaa_process_fd_set

2018 gen 20 17:18:02,706937 aaa: aaa_process_fd_set: mtscallback su aaa_accounting_q

2018 gen 20 17:18:02,706959 aaa: CODICE OPERATIVO PRECEDENTE: accounting_interim_update

2018 gen 20 17:18:02,706972 aaa: aaa_create_local_acct_req: user=, session_id=, log=added user:fxosro to the role:read-only

Dopo un tentativo di autenticazione non riuscito, verrà visualizzato l'output seguente.

2018 gen 20 17:15:18,102130 aaa: aaa_process_fd_set

2018 gen 20 17:15:18,102149 aaa: aaa_process_fd_set: mtscallback su aaa_q

2018 gen 20 17:15:18,102267 aaa: aaa_process_fd_set

2018 gen 20 17:15:18,102281 aaa: aaa_process_fd_set: mtscallback su aaa_q

2018 gen 20 17:15:18,102363 aaa: aaa_process_fd_set

2018 gen 20 17:15:18,102377 aaa: aaa_process_fd_set: mtscallback su aaa_q

2018 gen 20 17:15:18,102456 aaa: aaa_process_fd_set

2018 gen 20 17:15:18,102468 aaa: aaa_process_fd_set: mtscallback su aaa_q

2018 gen 20 17:15:18,102489 aaa: mts_aaa_req_process

2018 gen 20 17:15:18,102503 aaa: aaa_req_process per l'autenticazione. sessione n. 0

2018 gen 20 17:15:18,102526 aaa: aaa_req_process: Richiesta generale AAA da parte dell'appn: login sottotipo_applicazione: predefinito

2018 gen 20 17:15:18,102540 aaa: try_next_aaa_method

2018 gen 20 17:15:18,102562 aaa: il numero totale di metodi configurati è 1, l'indice corrente da provare è 0

2018 gen 20 17:15:18,102575 aaa: handle_req_using_method

2018 gen 20 17:15:18,102586 aaa: AAA_METHOD_SERVER_GROUP

2018 gen 20 17:15:18,102598 aaa: gruppo aaa_sg_method_handler = raggio

2018 gen 20 17:15:18,102610 aaa: Utilizzo di sg_protocol passato a questa funzione

2018 gen 20 17:15:18,102625 aaa: Invio della richiesta al servizio RADIUS

2018 gen 20 17:15:18,102658 aaa: mts_send_msg_to_port_daemon: Lunghezza payload = 371

2018 gen 20 17:15:18,102684 aaa: sessione: 0x8dfd68c aggiunto alla tabella delle sessioni 1

2018 gen 20 17:15:18,102698 aaa: Gruppo di metodi configurato completato

2018 gen 20 17:15:18,273682 aaa: aaa_process_fd_set

2018 gen 20 17:15:18,273724 aaa: aaa_process_fd_set: mtscallback su aaa_q

2018 gen 20 17:15:18,273753 aaa: mts_message_response_handler: risposta mts

2018 gen 20 17:15:18,273768 aaa: gestore_risposta_daemon

2018 gen 20 17:15:18,273783 aaa: sessione: 0x8dfd68c rimosso dalla tabella delle sessioni 0

2018 gen 20 17:15:18,273801 aaa: is_aaa_resp_status_success status = 2

2018 gen 20 17:15:18,273815 aaa: is_aaa_resp_status_success è TRUE

2018 gen 20 17:15:18,273829 aaa: aaa_send_client_response per l'autenticazione. session->flags=21. aaa_resp->flags=0.

2018 gen 20 17:15:18,273843 aaa: AAA_REQ_FLAG_NORMAL

2018 gen 20 17:15:18,273877 aaa: mts_send_response riuscito

2018 gen 20 17:15:18,273902 aaa: sessione_pulizia_aaa

2018 gen 20 17:15:18,273916 aaa: mts_drop del messaggio di richiesta

2018 gen 20 17:15:18,273935 aaa: aaa_req deve essere liberato.

2018 gen 20 17:15:18,280416 aaa: aaa_process_fd_set

2018 gen 20 17:15:18,280443 aaa: aaa_process_fd_set: mtscallback su aaa_q

2018 gen 20 17:15:18,280454 aaa: aaa_enable_info_config: GET_REQ per il messaggio di errore di accesso aaa

2018 gen 20 17:15:18,280460 aaa: è stato restituito il valore restituito dell'operazione di configurazione:elemento di sicurezza sconosciuto

Informazioni correlate

Il comando Ethanalyzer sulla cli di FX-OS richiederà una password quando l'autenticazione TACACS/RADIUS è abilitata. Questo comportamento è causato da un bug.

ID bug: CSCvg87518
