    Introduzione

    Questo documento offre un esempio di configurazione per Firepower Threat Defense (FTD) sulla versione 6.4, che consente alle sessioni VPN ad accesso remoto di ottenere un indirizzo IP assegnato da un server DHCP (Dynamic Host Configuration Protocol) di terze parti.

    Prerequisiti

    Requisiti

    Cisco raccomanda la conoscenza dei seguenti argomenti:

    • FTD
    • Firepower Management Center (FMC).
    • DHCP

    Componenti usati

    Le informazioni di questo documento si basano sulle seguenti versioni software:

    • CCP 6.5
    • FTD 6,5
    • Windows Server 2016

    Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

    Premesse

    In questo documento non viene descritta l'intera configurazione di Accesso remoto, ma solo la configurazione richiesta nell'FTD per passare dal pool di indirizzi locale all'assegnazione degli indirizzi DHCP.

    Se si sta cercando il documento di esempio della configurazione Anyconnect, consultare il documento "Configure AnyConnect VPN Client on FTD: Hairpining and NAT Exemption".

    Configurazione

    Passaggio 1. Configurare l'ambito DHCP nel server DHCP

    In questo scenario, il server DHCP si trova dietro l'interfaccia interna dell'FTD.

    1. Aprire Server Manager in Windows Server e selezionare Tools (Strumenti) come mostrato nell'immagine.

    2. Selezionare DHCP:

    3. Selezionare IPv4, fare clic con il pulsante destro del mouse su di esso e selezionare New Scope (Nuovo ambito), come mostrato nell'immagine.

    4. Seguire la procedura guidata come illustrato nell'immagine.

    5. Assegnare un nome all'ambito come mostrato nell'immagine.

    6. Configurare l'intervallo di indirizzi come mostrato nell'immagine.

    7. (Facoltativo) Configurare le esclusioni come illustrato nell'immagine.

    8. Configurare la durata del lease come mostrato nell'immagine.

    9. (Facoltativo) Configurare le opzioni dell'ambito DHCP:

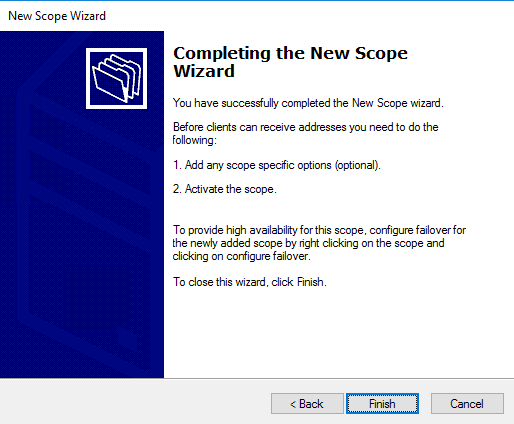

    10: Selezionare Finish (Fine) come mostrato nell'immagine.

    11: Fare clic con il pulsante destro del mouse nell'ambito appena creato e selezionare Attiva, come mostrato nell'immagine.

    Passaggio 2. Configurare Anyconnect

    Dopo aver configurato e attivato l'ambito DHCP, la procedura successiva viene eseguita nel CCP.

    Passaggio 2.1. Configurazione del profilo di connessione

    1. Nella sezione Server DHCP, selezionare la scheda  e creare un oggetto con l'indirizzo IP del server DHCP.

    2. Selezionare l'oggetto come server DHCP per richiedere un indirizzo IP, come mostrato nell'immagine.


    Passaggio 2.2. Configurare Criteri di gruppo

    1. All'interno del menu Criteri di gruppo, passare a Generale > DNS/WINS, c'è una sezione DHCP Network Scope (Ambito di rete DHCP) come mostrato nell'immagine.

    2. Creare un nuovo oggetto con lo stesso ambito di rete del server DHCP.

    Nota: Deve essere un oggetto host, non una subnet.

    3. Selezionare l'oggetto ambito DHCP e selezionare Save (Salva) come mostrato nell'immagine.

    Passaggio 2.3. Configurazione dei criteri di assegnazione degli indirizzi

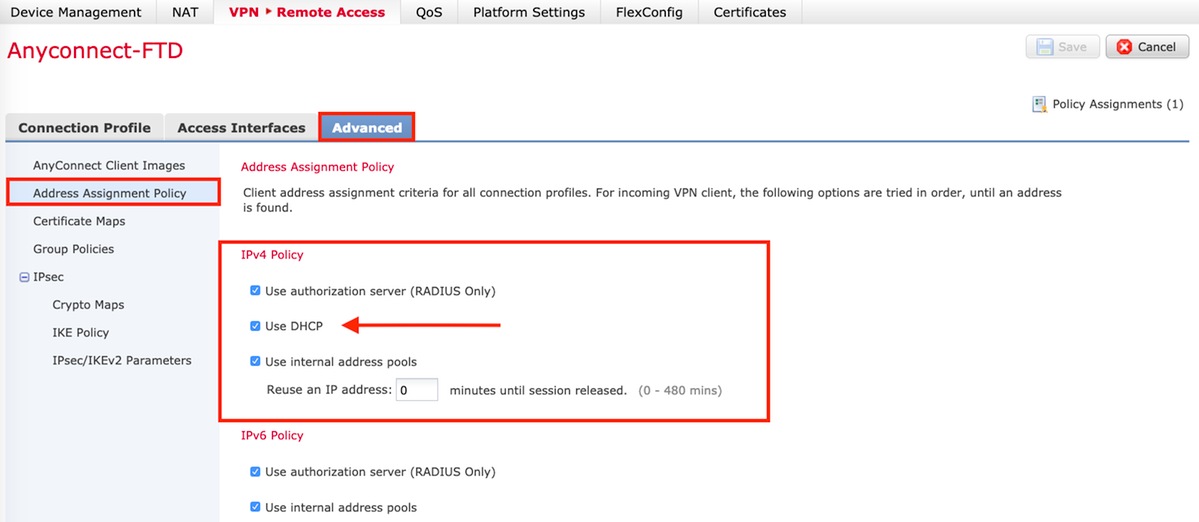

    1. Passare a Advanced > Address Assignment Policy e assicurarsi che l'opzione Use DHCP sia attivata e disattivata come mostrato nell'immagine.

    2. Salvare le modifiche e distribuire la configurazione.

    Scenario helper IP

    Quando il server DHCP si trova dietro un altro router nella LAN (Local Area Network), è necessario un "helper IP" per inoltrare le richieste al server DHCP.

    Come mostrato nell'immagine, una topologia mostra lo scenario e le modifiche necessarie nella rete.

    Verifica

    Per verificare che la configurazione funzioni correttamente, consultare questa sezione.

    In questa sezione vengono descritti i pacchetti DHCP scambiati tra l'FTD e il server DHCP.

    • Individuazione: Questo è un pacchetto unicast inviato dall'interfaccia interna del FTD al server DHCP.
      • Nel payload, un indirizzo IP dell'agente di inoltro specifica l'ambito del server DHCP come mostrato nell'immagine.

    • Offerta: Questo pacchetto è una risposta del server DHCP, fornito con l'origine del server DHCP e la destinazione dell'ambito DHCP nell'FTD.
    • Richiesta: Questo è un pacchetto unicast inviato dall'interfaccia interna del FTD al server DHCP.
    • ACK: Questo pacchetto è una risposta del server DHCP, fornito con l'origine del server DHCP e la destinazione dell'ambito DHCP nell'FTD.

    Risoluzione dei problemi

    Le informazioni contenute in questa sezione permettono di risolvere i problemi relativi alla configurazione.

    Passaggio 1. Scaricare e abilitare wireshark nel server DHCP.

    Passaggio 2. Applicare DHCP come filtro di acquisizione come mostrato nell'immagine.

    Passaggio 3. Accedere a Anyconnect e la negoziazione DHCP deve essere visualizzata come mostrato nell'immagine.
