Configurazione dei tunnel Umbrella SIG per scenari attivi/di backup o attivi/attivi

Introduzione

Questo documento descrive come configurare Cisco Umbrella Secure Internet Gateway (SIG) tunnel con IPsec in entrambi Active/Active e Active/Standby.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• Cisco Umbrella
• Negoziazione IPSec

• SD-WAN (Wide Area Network) definito dal software Cisco

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:

• Cisco vManage versione 20.4.2
• Cisco WAN Edge Router C117-4PW* versione 17.4.2

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Premesse

Panoramica di Cisco Umbrella SIG

Cisco Umbrella è un servizio di sicurezza distribuito tramite cloud che riunisce le funzioni essenziali.

Umbrella unifica gateway Web sicuro, sicurezza DNS, firewall distribuito tramite cloud, funzionalità di broker di sicurezza di accesso cloud e funzionalità di intelligence delle minacce.

Ispezione e controllo approfonditi garantiscono la conformità con le policy web ad uso accettabile e la protezione contro le minacce di Internet.

I router SD-WAN possono integrarsi con i gateway SIG (Secure Internet Gateway) che eseguono la maggior parte delle operazioni di elaborazione per proteggere il traffico aziendale.

Quando il SIG è configurato, tutto il traffico del client, basato su route o criteri, viene inoltrato al SIG.

Limitazione della larghezza di banda del tunnel Umbrella SIG

Ogni tunnel IPsec IKEv2 per Umbrella Poiché l'headend è limitato a circa 250 Mbps, la creazione di più tunnel e il bilanciamento del carico del traffico consentono di superare questi limiti nel caso in cui sia necessaria una larghezza di banda più elevata.

Fino a quattro High Availability è possibile creare coppie di tunnel.

Ottieni le informazioni sul tuo Cisco Umbrella Portal

Per procedere con l'integrazione del SIG, è Umbrella È necessario un account con il pacchetto SIG Essentials.

Ottieni la chiave e la chiave segreta

La chiave e la chiave segreta possono essere generate nel momento in cui si ottiene il Umbrella Management API KEY (chiave in 'Chiavi legacy'). Se non si ricorda o non si è salvata la chiave segreta, fare clic su aggiorna.

Attenzione: se si fa clic sul pulsante di aggiornamento, è necessario aggiornare questi tasti su tutti i dispositivi. L'aggiornamento non è consigliato se sono presenti dispositivi in uso.

Ottieni ID organizzazione

È possibile ottenere facilmente l'ID dell'organizzazione quando si accede a Umbrella dalla barra degli indirizzi del browser.

Creazione di tunnel Umbrella SIG con scenario attivo/backup

Nota: routing e bilanciamento del carico del tunnel IPsec/GRE tramite ECMP: questa funzione è disponibile in vManage versione 20.4.1 e successive e consente di utilizzare il modello SIG per indirizzare il traffico delle applicazioni verso Cisco Umbrella o un provider SIG di terze parti

Nota: supporto per Zscaler Automatic Provisioning: questa funzione è disponibile su vManage 20.5.1 e versioni successive e consente di automatizzare il provisioning dei tunnel dai router Cisco SD-WAN a Zscaler, utilizzando le credenziali API del partner Zscaler.

Per configurare i tunnel automatici SIG, è necessario creare/aggiornare alcuni modelli:

• Creare un modello di funzionalità per le credenziali SIG.
• Creazione di due interfacce di loopback per il collegamento dei tunnel SIG (applicabile solo a più tunnel) Active tunnel contemporaneamente - Active/Active scenario).
• Create un modello di feature SIG.
• Modifica modello VPN lato servizio per inserire un Service Route.

Nota: verificare che le porte UDP 4500 e 500 siano consentite da qualsiasi dispositivo upstream.

Le configurazioni del modello cambiano con Active/Backup e Active/Active scenari per i quali entrambi gli scenari sono spiegati ed esposti separatamente.

Passaggio 1. Creare un modello di funzionalità per le credenziali SIG.

Andare al modello di feature e fare clic su Edit.

Sotto la sezione Additional templates,fare clic su  Cisco SIG Credentials. L'opzione è mostrata nell'immagine.

 Assegnare un nome e una descrizione al modello.

Passaggio 2. Create un modello di feature SIG.

Passare al modello di feature e, sotto la sezione Transport & Management VPN selezionare il modello di funzionalità Cisco Secure Internet Gateway.

Assegnare un nome e una descrizione al modello.

Passaggio 3. Selezionare il provider SIG per il tunnel primario.

Fare clic su  Add Tunnel.

Configura i dettagli di base e mantieni Data-Center come Primary, quindi scegliere Add.

Passaggio 4. Aggiungere il tunnel secondario.

Aggiungere una seconda configurazione del tunnel, utilizzare Data-Center come Secondary questa volta e il nome dell'interfaccia è ipsec2.

La configurazione di vManage viene visualizzata come illustrato di seguito:

Passaggio 5. Creare Una Coppia Ad Alta Disponibilità.

All'interno High Availability selezionare ipsec1 come Attivo e il tunnel ipsec2 come Backup.

Nota: fino a 4 High Availability è possibile creare contemporaneamente coppie di tunnel e un massimo di 4 tunnel attivi.

Passaggio 6. Modificare il modello VPN sul lato servizio per inserire un route del servizio.

Passare alla Service VPN e, all'interno della sezione Service VPN modello, passare alla sezione Service Route e aggiungere 0.0.0.0 con SIG Service Route. Per questo documento, viene usato il VRF/VPN 10.

Viene visualizzata la route 0.0.0.0 SIG, come mostrato di seguito.

Nota: per consentire l'effettiva uscita del traffico di servizio, è necessario configurare NAT nell'interfaccia WAN.



  Collegare questo modello al dispositivo e spingere la configurazione:

Configurazione di WAN Edge Router per scenario di backup/attivo

system
   host-name             <HOSTNAME>
   system-ip             <SYSTEM-IP>
   overlay-id            1
   site-id               <SITE-ID>
   sp-organization-name  <ORG-NAME>
   organization-name     <SP-ORG-NAME>
   vbond <VBOND-IP> port 12346
  !
  secure-internet-gateway
   umbrella org-id <UMBRELLA-ORG-ID>
   umbrella api-key <UMBRELLA-API-KEY-INFO>
   umbrella api-secret <UMBRELLA-SECRET-INFO>
  !
  sdwan
   service sig vrf global
    ha-pairs
     interface-pair Tunnel100001 active-interface-weight 1 Tunnel100002 backup-interface-weight 1
    !
   !
   interface GigabitEthernet0/0/0
    tunnel-interface
     encapsulation ipsec weight 1
     no border
     color biz-internet
     no last-resort-circuit
     no low-bandwidth-link
     no vbond-as-stun-server
     vmanage-connection-preference 5
     port-hop
     carrier                       default
     nat-refresh-interval          5
     hello-interval                1000
     hello-tolerance               12
     allow-service all
     no allow-service bgp
     allow-service dhcp
     allow-service dns
     allow-service icmp
     no allow-service sshd
     no allow-service netconf
     no allow-service ntp
     no allow-service ospf
     no allow-service stun
     allow-service https
     no allow-service snmp
     no allow-service bfd
    exit
   exit
   interface Tunnel100001
    tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference primary-dc source-interface GigabitEthernet0/0/0
   exit
   interface Tunnel100002
    tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference secondary-dc source-interface GigabitEthernet0/0/0
   exit
   appqoe
    no tcpopt enable
   !
  security
   ipsec
    rekey               86400
    replay-window       512
    authentication-type sha1-hmac ah-sha1-hmac
   !
  !
  service tcp-keepalives-in
  service tcp-keepalives-out
  no service tcp-small-servers
  no service udp-small-servers
  hostname <DEVICE-HOSTNAME>
  username admin privilege 15 secret 9 <SECRET-PASSWORD>
  vrf definition 10
   rd 1:10
   address-family ipv4
    route-target export 1:10
    route-target import 1:10
    exit-address-family
   !
   address-family ipv6
    exit-address-family
   !
  !
  vrf definition Mgmt-intf
   description Transport VPN
   rd          1:512
   address-family ipv4
    route-target export 1:512
    route-target import 1:512
    exit-address-family
   !
   address-family ipv6
    exit-address-family
   !
  !
  ip sdwan route vrf 10 0.0.0.0/0 service sig
  no ip http server
  no ip http secure-server
  no ip http ctc authentication
  ip nat settings central-policy
  vlan 10
  exit
  interface GigabitEthernet0/0/0
   no shutdown
   arp timeout 1200
   ip address dhcp client-id GigabitEthernet0/0/0
   no ip redirects
   ip dhcp client default-router distance 1
   ip mtu    1500
   load-interval 30
   mtu           1500
  exit
  interface GigabitEthernet0/1/0
   switchport access vlan 10
   switchport mode access
   no shutdown
  exit
  interface GigabitEthernet0/1/1
   switchport mode access
   no shutdown
  exit
  interface Vlan10
   no shutdown
   arp timeout 1200
   vrf forwarding 10
   ip address <VLAN-IP-ADDRESS> <MASK>
   ip mtu 1500
   ip nbar protocol-discovery
  exit
  interface Tunnel0
   no shutdown
   ip unnumbered GigabitEthernet0/0/0
   no ip redirects
   ipv6 unnumbered GigabitEthernet0/0/0
   no ipv6 redirects
   tunnel source GigabitEthernet0/0/0
   tunnel mode sdwan
  exit
  interface Tunnel100001
   no shutdown
   ip unnumbered GigabitEthernet0/0/0
   ip mtu     1400
   tunnel source GigabitEthernet0/0/0
   tunnel destination dynamic
   tunnel mode ipsec ipv4
   tunnel protection ipsec profile if-ipsec1-ipsec-profile
   tunnel vrf multiplexing
  exit
  interface Tunnel100002
   no shutdown
   ip unnumbered GigabitEthernet0/0/0
   ip mtu     1400
   tunnel source GigabitEthernet0/0/0
   tunnel destination dynamic
   tunnel mode ipsec ipv4
   tunnel protection ipsec profile if-ipsec2-ipsec-profile
   tunnel vrf multiplexing
  exit
  clock timezone UTC 0 0
  logging persistent size 104857600 filesize 10485760
  logging buffered 512000
  logging console
  no logging rate-limit
  aaa authentication log in default local
  aaa authorization exec default local
  aaa session-id common
  mac address-table aging-time 300
  no crypto ikev2 diagnose error
  crypto ikev2 policy policy1-global
   proposal p1-global
  !
  crypto ikev2 profile if-ipsec1-ikev2-profile
   no config-exchange request
   dpd 10 3 on-demand
   dynamic
   lifetime 86400
  !
  crypto ikev2 profile if-ipsec2-ikev2-profile
   no config-exchange request
   dpd 10 3 on-demand
   dynamic
   lifetime 86400
  !
  crypto ikev2 proposal p1-global
   encryption aes-cbc-128 aes-cbc-256
   group 14 15 16
   integrity sha1 sha256 sha384 sha512
  !
  crypto ipsec transform-set if-ipsec1-ikev2-transform esp-gcm 256
   mode tunnel
  !
  crypto ipsec transform-set if-ipsec2-ikev2-transform esp-gcm 256
   mode tunnel
  !
  crypto ipsec profile if-ipsec1-ipsec-profile
   set ikev2-profile if-ipsec1-ikev2-profile
   set transform-set if-ipsec1-ikev2-transform
   set security-association lifetime kilobytes disable
   set security-association lifetime seconds 3600
   set security-association replay window-size 512
  !
  crypto ipsec profile if-ipsec2-ipsec-profile
   set ikev2-profile if-ipsec2-ikev2-profile
   set transform-set if-ipsec2-ikev2-transform
   set security-association lifetime kilobytes disable
   set security-association lifetime seconds 3600
   set security-association replay window-size 512
  !
  no crypto isakmp diagnose error
  no network-clock revertive

Crea tunnel Umbrella SIG con scenario attivo/attivo

Passaggio 1. Creare un modello di funzionalità per le credenziali SIG.

Individuate il modello di feature e fate clic su Edit

Sotto la sezione Additional templates, selezionare Cisco SIG Credentials. L'opzione viene visualizzata sull'immagine.

 Assegnare un nome e una descrizione al modello.

Passaggio 2. Creare due interfacce di loopback per collegare i tunnel SIG.

Nota: creare un'interfaccia di loopback per ciascun tunnel SIG configurato in modalità attiva. Questa operazione è necessaria perché ciascun tunnel ha bisogno di un ID IKE univoco.

Nota: poiché questo scenario è Attivo/Attivo, vengono creati due loopback.

 Configurare il nome dell'interfaccia e l'indirizzo IPv4 per il loopback.

Nota: l'indirizzo IP configurato per il loopback è un indirizzo fittizio.

 

Creare il secondo modello di loopback e allegarlo al modello di dispositivo. Al modello di dispositivo devono essere collegati due modelli di loopback:

Passaggio 3. Create un modello di feature SIG.

Passare al modello della funzionalità SIG e, sotto la sezione Transport & Management VPN selezionare Cisco Secure Internet Gateway modello di feature.

Passaggio 4. Selezionare il provider SIG per il tunnel primario.

Fare clic su  Add Tunnel.

Configura i dettagli di base e mantieni Data-Center come Primary.

Nota: il parametro Tunnel Source Interface è il loopback (per questo documento Loopback1) e come Tunnel Route-via Interface l'interfaccia fisica (per questo documento Gigabit Ethernet0/0/0)

Passaggio 5. Aggiungere il tunnel secondario.

Aggiungere una seconda configurazione del tunnel, utilizzare Data-Center come Primary e il nome dell'interfaccia ipsec2.

La configurazione di vManage viene visualizzata come illustrato di seguito:

Passaggio 6. Creare Due Coppie Di Disponibilità Elevata.

All'interno High Availability sezione, creare due High Availability coppie.

• Nella prima coppia HA, selezionare ipsec1 come Attivo e selezionare None per il backup.
• Nella seconda coppia HA, selezionare ipsec2 come Attivo. None e per il backup.

La configurazione di vManage per High Availability viene visualizzato come mostrato:

Al modello di dispositivo sono allegati i due modelli di loopback e il modello di funzionalità SIG.

Passaggio 7. Modificare il modello VPN sul lato servizio per inserire un route del servizio.

Passare alla Service VPN e all'interno del modello VPN of service, passare alla sezione Service Route e aggiungere 0.0.0.0 con SIGService Route

Il percorso SIG 0.0.0 viene visualizzato come mostrato di seguito.

Nota: per consentire l'effettiva uscita del traffico di servizio, è necessario configurare NAT nell'interfaccia WAN.

Collegare questo modello al dispositivo e premere la configurazione.

Configurazione di WAN Edge Router per uno scenario attivo/attivo

system
 host-name <HOSTNAME>
 system-ip <SYSTEM-IP>
 overlay-id 1
 site-id <SITE-ID>
 sp-organization-name <ORG-NAME>
 organization-name <SP-ORG-NAME>
 vbond <VBOND-IP> port 12346
!
secure-internet-gateway
 umbrella org-id <UMBRELLA-ORG-ID>
 umbrella api-key <UMBRELLA-API-KEY-INFO>
 umbrella api-secret <UMBRELLA-SECRET-INFO>
!
sdwan
 service sig vrf global
  ha-pairs
  interface-pair Tunnel100001 active-interface-weight 1 None backup-interface-weight 1
  interface-pair Tunnel100002 active-interface-weight 1 None backup-interface-weight 1
!
interface GigabitEthernet0/0/0
 tunnel-interface
  encapsulation ipsec weight 1
  no border
  color biz-internet
  no last-resort-circuit
  no low-bandwidth-link
  no vbond-as-stun-server
  vmanage-connection-preference 5
  port-hop
  carrier default
  nat-refresh-interval 5
  hello-interval 1000
  hello-tolerance 12
  allow-service all
  no allow-service bgp
  allow-service dhcp
  allow-service dns
  allow-service icmp
  no allow-service sshd
  no allow-service netconf
  no allow-service ntp
  no allow-service ospf
  no allow-service stun
  allow-service https
  no allow-service snmp
  no allow-service bfd
 exit
exit
interface Tunnel100001
 tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference primary-dc source-interface Loopback1
exit
interface Tunnel100002
 tunnel-options tunnel-set secure-internet-gateway-umbrella tunnel-dc-preference primary-dc source-interface Loopback2
exit
appqoe
no tcpopt enable
!
security
ipsec
rekey 86400
replay-window 512
authentication-type sha1-hmac ah-sha1-hmac
!
!
service tcp-keepalives-in
service tcp-keepalives-out
no service tcp-small-servers
no service udp-small-servers
hostname <DEVICE HOSTNAME>
username admin privilege 15 secret 9 <secret-password>
vrf definition 10
 rd 1:10
 address-family ipv4
 route-target export 1:10
 route-target import 1:10
 exit-address-family
!
 address-family ipv6
 exit-address-family
!
!
vrf definition Mgmt-intf
 description Transport VPN
 rd 1:512
 address-family ipv4
 route-target export 1:512
 route-target import 1:512
 exit-address-family
!
 address-family ipv6
 exit-address-family
!
no ip source-route
ip sdwan route vrf 10 0.0.0.0/0 service sig
ip nat inside source list nat-dia-vpn-hop-access-list interface GigabitEthernet0/0/0 overload
ip nat translation tcp-timeout 3600
ip nat translation udp-timeout 60
ip nat settings central-policy
vlan 10
exit
interface GigabitEthernet0/0/0
 no shutdown
 arp timeout 1200
 ip address dhcp client-id GigabitEthernet0/0/0
 no ip redirects
 ip dhcp client default-router distance 1
 ip mtu 1500
 ip nat outside
 load-interval 30
 mtu 1500
exit
interface GigabitEthernet0/1/0
 switchport access vlan 10
 switchport mode access
 no shutdown
 exit
interface Loopback1
 no shutdown
 arp timeout 1200
 ip address 10.20.20.1 255.255.255.255
 ip mtu 1500
 exit
interface Loopback2
 no shutdown
 arp timeout 1200
 ip address 10.10.10.1 255.255.255.255
 ip mtu 1500
 exit
interface Vlan10
 no shutdown
 arp timeout 1200
 vrf forwarding 10
 ip address 10.1.1.1 255.255.255.252
 ip mtu 1500
 ip nbar protocol-discovery
exit
interface Tunnel0
 no shutdown
 ip unnumbered GigabitEthernet0/0/0
 no ip redirects
 ipv6 unnumbered GigabitEthernet0/0/0
 no ipv6 redirects
 tunnel source GigabitEthernet0/0/0
 tunnel mode sdwan
exit
interface Tunnel100001
 no shutdown
 ip unnumbered Loopback1
 ip mtu 1400
 tunnel source Loopback1
 tunnel destination dynamic
 tunnel mode ipsec ipv4
 tunnel protection ipsec profile if-ipsec1-ipsec-profile
 tunnel vrf multiplexing
 tunnel route-via GigabitEthernet0/0/0 mandatory
exit
interface Tunnel100002
 no shutdown
 ip unnumbered Loopback2
 ip mtu 1400
 tunnel source Loopback2
 tunnel destination dynamic
 tunnel mode ipsec ipv4
 tunnel protection ipsec profile if-ipsec2-ipsec-profile
 tunnel vrf multiplexing
 tunnel route-via GigabitEthernet0/0/0 mandatory
exit
clock timezone UTC 0 0
logging persistent size 104857600 filesize 10485760
logging buffered 512000
logging console
no logging rate-limit
aaa authentication log in default local
aaa authorization exec default local
aaa session-id common
mac address-table aging-time 300
no crypto ikev2 diagnose error
crypto ikev2 policy policy1-global
proposal p1-global
!
crypto ikev2 profile if-ipsec1-ikev2-profile
 no config-exchange request
 dpd 10 3 on-demand
 dynamic
 lifetime 86400
!
crypto ikev2 profile if-ipsec2-ikev2-profile
 no config-exchange request
 dpd 10 3 on-demand
 dynamic
 lifetime 86400
!
crypto ikev2 proposal p1-global
 encryption aes-cbc-128 aes-cbc-256
 group 14 15 16
 integrity sha1 sha256 sha384 sha512
!
crypto ipsec transform-set if-ipsec1-ikev2-transform esp-gcm 256
 mode tunnel
!
crypto ipsec transform-set if-ipsec2-ikev2-transform esp-gcm 256
 mode tunnel
!
crypto ipsec profile if-ipsec1-ipsec-profile
 set ikev2-profile if-ipsec1-ikev2-profile
 set transform-set if-ipsec1-ikev2-transform
 set security-association lifetime kilobytes disable
 set security-association lifetime seconds 3600
 set security-association replay window-size 512
!
crypto ipsec profile if-ipsec2-ipsec-profile
 set ikev2-profile if-ipsec2-ikev2-profile
 set transform-set if-ipsec2-ikev2-transform
 set security-association lifetime kilobytes disable
 set security-association lifetime seconds 3600
 set security-association replay window-size 512
!

Nota: anche se questo documento è incentrato su Umbrella, gli stessi scenari si applicano ai tunnel SIG di Azure e di terze parti.

Verifica

Verifica scenario attivo/backup

In vManage è possibile monitorare lo stato dei tunnel IPSec SIG. Passa a Monitor > Network, selezionare il dispositivo edge WAN desiderato.

Fare clic sul pulsante Interfaces sul lato sinistro; viene visualizzato un elenco di tutte le interfacce nel dispositivo. incluse le interfacce ipsec1 e ipsec2.

Nell'immagine viene mostrato come il tunnel ipsec1 inoltri tutto il traffico e come ipsec2 non lo passi.

È inoltre possibile verificare i tunnel su Cisco Umbrella nell'immagine.

Utilizzare il show sdwan secure-internet-gateway tunnels per visualizzare le informazioni sui tunnel.

C1117-4PWE-FGL21499499#show sdwan secure-internet-gateway tunnels
                                                                                  API   LAST
TUNNEL IF                                                                         HTTP  SUCCESSFUL     TUNNEL
NAME          TUNNEL ID  TUNNEL NAME                         FSM STATE            CODE  REQ            STATE
---------------------------------------------------------------------------------------------------------------
Tunnel100001  540798313  SITE10SYS10x10x10x10IFTunnel100001  st-tun-create-notif  200   create-tunnel  -
Tunnel100002  540798314  SITE10SYS10x10x10x10IFTunnel100002  st-tun-create-notif  200   create-tunnel  -

Utilizzare il show endpoint-tracker e show ip sla summary i comandi della CLI per visualizzare informazioni sui tracciatori e gli SLA generati automaticamente.

cEdge_Site1_East_01#show endpoint-tracker
Interface              Record Name            Status          RTT in msecs    Probe ID        Next Hop
Tunnel100001           #SIGL7#AUTO#TRACKER    Up              8               14              None
Tunnel100002           #SIGL7#AUTO#TRACKER    Up              2               12              None

cEdge_Site1_East_01#show ip sla summary
IPSLAs Latest Operation Summary
Codes: * active, ^ inactive, ~ pending
All Stats are in milliseconds. Stats with u are in microseconds

ID           Type        Destination       Stats       Return      Last
                                                       Code        Run
-----------------------------------------------------------------------
*12          http        10.10.10.10       RTT=6       OK          8 seconds ago




*14          http        10.10.10.10       RTT=17      OK          3 seconds ago

Verifica scenario attivo/attivo

In vManage è possibile monitorare lo stato dei tunnel IPSec SIG. Passa a Monitor > Network, selezionare il dispositivo edge WAN desiderato.

Fare clic sul pulsante Interfaces sul lato sinistro e viene visualizzato un elenco di tutte le interfacce presenti nel dispositivo. incluse le interfacce ipsec1 e ipsec2.

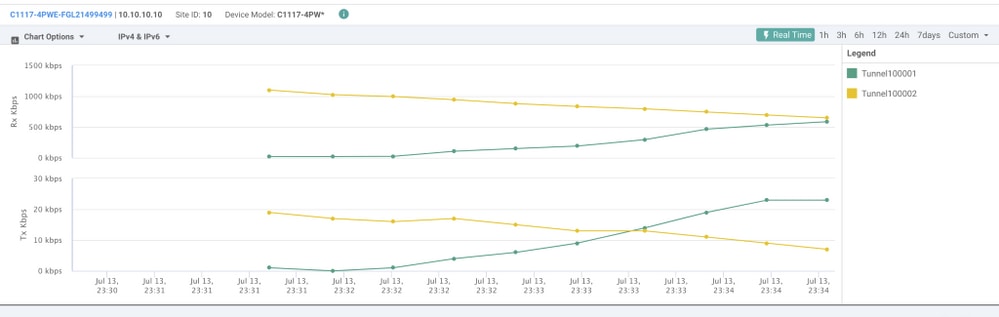

Nell'immagine viene mostrato come i tunnel ipsec1 e ipsec2 inoltrino il traffico.

Utilizzare il show sdwan secure-internet-gateway tunnels dalla CLI per visualizzare le informazioni sui tunnel.

C1117-4PWE-FGL21499499#show sdwan secure-internet-gateway tunnels
                                                                                 API   LAST
TUNNEL IF                                                                         HTTP  SUCCESSFUL     TUNNEL
NAME          TUNNEL ID  TUNNEL NAME                         FSM STATE            CODE  REQ            STATE
---------------------------------------------------------------------------------------------------------------
Tunnel100001  540798313  SITE10SYS10x10x10x10IFTunnel100001  st-tun-create-notif  200   create-tunnel  -
Tunnel100002  540798314  SITE10SYS10x10x10x10IFTunnel100002  st-tun-create-notif  200   create-tunnel  -

Utilizzare il show endpoint-tracker e show ip sla summary i comandi della CLI per visualizzare informazioni sui tracciatori e gli SLA generati automaticamente.

cEdge_Site1_East_01#show endpoint-tracker
Interface              Record Name            Status          RTT in msecs    Probe ID        Next Hop
Tunnel100001           #SIGL7#AUTO#TRACKER    Up              8               14              None
Tunnel100002           #SIGL7#AUTO#TRACKER    Up              2               12              None

cEdge_Site1_East_01#show ip sla summary
IPSLAs Latest Operation Summary
Codes: * active, ^ inactive, ~ pending
All Stats are in milliseconds. Stats with u are in microseconds

ID           Type        Destination       Stats       Return      Last
                                                       Code        Run
-----------------------------------------------------------------------
*12          http        10.10.10.10       RTT=6       OK          8 seconds ago




*14          http        10.10.10.10       RTT=17      OK          3 seconds ago

Informazioni correlate

• Integrazione dei dispositivi con gateway Internet sicuri - Cisco IOS® XE release 17.x
• http://Network Configurazione tunnel - Umbrella SIG
• Guida introduttiva a Umbrella
• Documentazione e supporto tecnico – Cisco Systems
