Configurazione della perdita di percorso VRF sugli switch Nexus

Introduzione

In questo documento viene descritto come configurare Route Leak su switch Cisco Nexus basati su NX-OS.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:

• Software Nexus NX-OS
• Protocolli di routing quali EIGRP (Enhanced Interior Gateway Routing Protocol), OSPF (Open Shortest Path First), BGP (Border Gateway Protocol) e così via.

Componenti usati

Il riferimento delle informazioni contenute in questo documento è Cisco Nexus 7000 con NXOS versione 7.3(0)D1(1).

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

Limitazioni

È necessario inserire un percorso direttamente dal VRF di origine nel VRF di destinazione. Non è possibile trafugare una route che attualmente perde da un altro VRF.

Considerare che non è possibile stabilire una sessione BGP dal Nexus a un IP peer quando il routing viene eseguito tramite un VRF diverso sul Nexus.

Nota: Quando si perdono route tra VRF con BGP, è possibile che le modifiche delle route non vengano riflesse nel VRF di destinazione fino a qualche minuto dopo. Ciò può accadere a causa dei meccanismi di attenuazione BGP che ignorano le modifiche delle route basate sulle modifiche delle metriche per evitare che un IGP si sposti (ad esempio, problemi di collegamento) e che non si desideri che tali flap vengano propagati oltre. Se si verifica questa condizione e si desidera aggiornare immediatamente i percorsi anche sul VRF di destinazione, consultare la guida Configure dampen-igp-metric in BGP sugli switch Cisco Nexus, nella sezione Informazioni correlate.

Configurazione

La perdita tra VRF viene eseguita a livello di processo BGP. Per questo motivo, è necessario aggiungere prima le route al processo BGP, in modo specifico nella tabella BGP.

Nota: In questo documento, i termini VRF predefinito e tabella di routing globale sono usati indifferentemente.

VRF predefinito su VRF

In questo caso, Nexus ha ricevuto due route nel proprio VRF predefinito tramite EIGRP. La configurazione rende inaccessibili i percorsi in VRF BLUE.

Ai fini del presente esempio, viene persa solo la route 192.168.2.0/24.

Nexus# show ip route eigrp
IP Route Table for VRF "default"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

172.16.2.2/32, ubest/mbest: 1/0
    *via 10.1.2.2, Eth2/1, [90/130816], 00:00:21, eigrp-1, internal
192.168.2.0/24, ubest/mbest: 1/0
    *via 10.1.2.2, Eth2/1, [90/130816], 00:00:21, eigrp-1, internal
Nexus#

Nota: In NX-OS, è necessario abilitare le funzionalità nella modalità di configurazione globale. Per abilitare BGP, il comando è funzione bgp.

• Passaggio 1. Ridistribuire in BGP.

Ridistribuire le route esistenti nella tabella di routing VRF predefinita in BGP. Poiché le route si trovano nella VRF predefinita, il comando redistribute in BGP viene incluso nella sezione unicast ipv4 della famiglia di indirizzi globale. Utilizzare il parametro corretto per il comando redistribute. Ciò dipende dal modo in cui le route si trovano nel VRF predefinito (connessione diretta, eigrp, ospf e così via).

Nota: È possibile ignorare il passaggio 1 in tutti gli scenari se le route da trapelare sono installate come route BGP nel VRF di origine. In questo esempio, il VRF di origine è il VRF predefinito (Global Routing Table, tabella di routing globale).

route-map ALL permit 10
!
router bgp 65535
  address-family ipv4 unicast
    redistribute eigrp 1 route-map ALL

Nota: In NX-OS è sempre necessario specificare una route-map come parametro per la ridistribuzione selettiva delle route. Un'istruzione di autorizzazione route-map vuota creata è valida per corrispondere a qualsiasi route.

• Passaggio 2. Configurare il valore predefinito di Import VRF nel VRF di destinazione.

Il comando import vrf default viene configurato nel VRF di destinazione. La riga di comando richiede una route-map come parametro per definire in modo esplicito le route da importare nel VRF di destinazione, che in questo caso è il VRF denominato BLUE.

ip prefix-list NETWORK seq 5 permit 192.168.2.0/24
!
route-map GLOBAL-TO-VRF permit 10
  match ip address prefix-list NETWORK
!
vrf context BLUE
  address-family ipv4 unicast
    import vrf default map GLOBAL-TO-VRF

• Passaggio 3. Controllare la tabella di routing VRF di destinazione.

È possibile confermare nel VRF di destinazione che le route sono ora visualizzate tramite BGP. Queste route BGP nel VRF possono ora essere ridistribuite in qualsiasi altro protocollo di routing in esecuzione nello stesso VRF.

Nexus# show ip route vrf BLUE
IP Route Table for VRF "BLUE"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

192.168.2.0/24, ubest/mbest: 1/0
    *via 10.1.2.2%default, Eth2/1, [20/130816], 00:15:00, bgp-65535, external, tag 65535,
Nexus#

Da VRF a VRF

In questo caso, Nexus ha ricevuto due rotte nel proprio VRF denominate RED tramite EIGRP. La configurazione rende inaccessibili i percorsi in VRF BLUE.

Nexus# show ip route eigrp vrf RED
IP Route Table for VRF "RED"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

172.16.2.2/32, ubest/mbest: 1/0
    *via 10.1.2.2, Eth2/1, [90/130816], 00:00:08, eigrp-1, internal
192.168.2.0/24, ubest/mbest: 1/0
    *via 10.1.2.2, Eth2/1, [90/130816], 00:00:08, eigrp-1, internal
Nexus#

• Passaggio 1. Ridistribuire in BGP.

Ridistribuire le route esistenti nella tabella di routing RED VRF in BGP. Poiché le route si trovano nel VRF RED, il comando redistribute in BGP viene eseguito nella sezione unicast vrf RED address-family ipv4.

route-map ALL permit 10
!
router bgp 65535
  vrf RED
    address-family ipv4 unicast
      redistribute eigrp 1 route-map ALL

• Passaggio 2. Creare destinazioni di instradamento di esportazione e importazione.

Per creare una perdita tra VRF, è necessario utilizzare Route-Targets. Il VRF di origine esporta un valore Route-Target. Il VRF di destinazione importa lo stesso valore Route-Target.

vrf context RED
  address-family ipv4 unicast
    route-target export 1:1
!
vrf context BLUE
  address-family ipv4 unicast
    route-target import 1:1

• Passaggio 3. Controllare la tabella di routing VRF di destinazione.

È possibile confermare nel VRF di destinazione che le route sono ora visualizzate tramite BGP. Queste route BGP nel VRF possono ora essere ridistribuite in qualsiasi altro protocollo di routing in esecuzione nello stesso VRF.

Nexus# show ip route vrf BLUE
IP Route Table for VRF "BLUE"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

172.16.2.2/32, ubest/mbest: 1/0
    *via 10.1.2.2%RED, Eth2/1, [20/130816], 00:01:58, bgp-65535, external, tag 65535,
192.168.2.0/24, ubest/mbest: 1/0
    *via 10.1.2.2%RED, Eth2/1, [20/130816], 00:01:58, bgp-65535, external, tag 65535,
Nexus#

• Passaggio 4 (facoltativo). Assegnare Route-Target a route specifiche.

È possibile utilizzare facoltativamente il comando export map nel VRF di origine per assegnare Route-Targets a route specifiche da esportare. Utilizzare il parametro set extcommunity rt nella route-map per assegnare Route-Target.

In questo esempio, solo la rete 192.168.2.0/24 viene esportata con Route-Target 1:1 che viene successivamente importata in VRF BLUE.

Di conseguenza, viene persa solo la rete specificata.

ip prefix-list NETWORK seq 5 permit 192.168.2.0/24
!
route-map ADD-RT permit 10
  match ip address prefix-list NETWORK
  set extcommunity rt 1:1
!
vrf context RED
  address-family ipv4 unicast
    export map ADD-RT
!
vrf context BLUE
  address-family ipv4 unicast
    route-target import 1:1

VRF su VRF predefinito

Nota: Sugli switch Nexus 7000 e Nexus 7700, questa funzione che supporta l'esportazione di prefissi IP nella tabella di routing globale (VRF predefinita) da qualsiasi altro VRF utilizzando il comando export vrf default map è stata introdotta in NX-OS versione 7.3(0)D1(1).

Nexus ha ricevuto due percorsi nel proprio VRF denominati RED tramite EIGRP. La configurazione causa la perdita dei percorsi nel VRF predefinito.

Ai fini del presente esempio, viene persa solo la route 192.168.2.0/24.

• Passaggio 1. Ridistribuire in BGP.

Ridistribuire le route esistenti nella tabella di routing RED VRF in BGP. Poiché le route si trovano nel VRF RED, il comando redistribute in BGP viene eseguito nella sezione unicast vrf RED address-family ipv4.

route-map ALL permit 10
!
router bgp 65535
  vrf RED
    address-family ipv4 unicast
      redistribute eigrp 1 route-map ALL

• Passaggio 2. Configurare l'impostazione predefinita VRF di esportazione nel VRF di origine.

Il comando export vrf default viene configurato nel VRF di origine. La riga di comando richiede una route-map come parametro per definire in modo esplicito le route da esportare nel file VRF predefinito.

ip prefix-list NETWORK seq 5 permit 192.168.2.0/24
!
route-map GLOBAL-TO-VRF permit 10
  match ip address prefix-list NETWORK
!
vrf context RED
  address-family ipv4 unicast
    export vrf default map GLOBAL-TO-VRF

• Passaggio 3. Controllare la tabella di routing VRF predefinita.

È possibile confermare nel VRF predefinito che le route sono ora visualizzate tramite BGP. Queste route BGP nel VRF predefinito possono ora essere ridistribuite in qualsiasi altro protocollo di routing in esecuzione nel VRF predefinito.

Nexus# show ip route
IP Route Table for VRF "default"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

192.168.2.0/24, ubest/mbest: 1/0
    *via 10.1.2.2%RED, Eth2/1, [20/130816], 00:08:19, bgp-65535, external, tag 65535,
Nexus#

Verifica

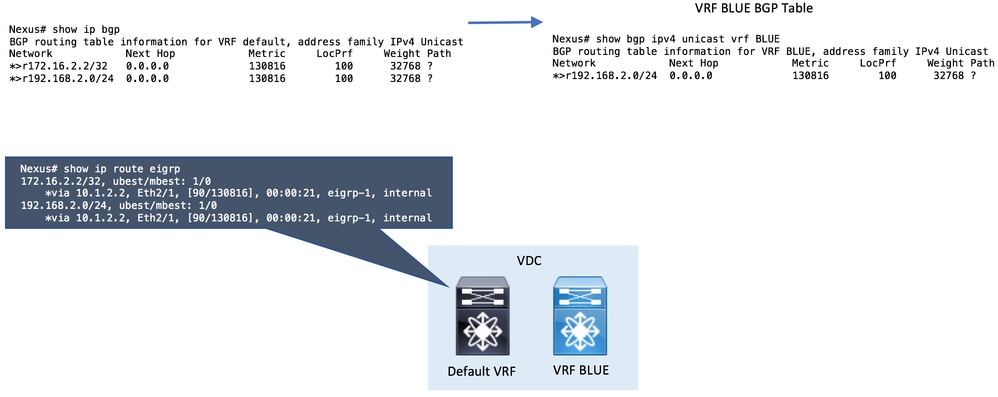

Il processo di perdita del percorso VRF è costituito da 4 fasi. La verifica può essere effettuata al fine di:

Per verificare che le route siano incluse correttamente nella tabella di routing, eseguire il comando seguente:

show ip route [vrf ]

Per verificare che le route siano incluse correttamente nella tabella BGP, i comandi sono:

Si noti che il secondo comando può essere utilizzato in modo intercambiabile per visualizzare gli indirizzi Unicast IPv4 nella tabella BGP.

show bgp ipv4 unicast [vrf ]

show ip bgp [vrf ]

Infine, è possibile usare il router di inoltro show forwarding route A.B.C.D/LEN [VRF <vrf name>] per confermare il layer 3 - route programmato a livello di scheda di linea (programmazione hardware).

Nexus# show forwarding route 10.1.2.2

slot  1
=======


IPv4 routes for table default/base

'*' denotes recursive route
----------------+----------------------------------------+----------------------+-----------------
Prefix          | Next-hop                               | Interface            | Labels
----------------+----------------------------------------+----------------------+-----------------
10.1.2.0/24       Attached                                 Ethernet2/1
Nexus#

Informazioni correlate

Configurazione di dampen-igp-metric in BGP sugli switch Cisco Nexus
