Configurazione dell'hairpinning del traffico tra due tunnel da sito a sito

Introduzione

Questo documento descrive come inoltrare il traffico VPN tra due tunnel VPN su una singola interfaccia.

Prerequisiti

Requisiti

Cisco raccomanda la conoscenza dei seguenti argomenti:
· Conoscenza di base della VPN da sito a sito basata su policy
· Esperienza con la riga di comando ASA

Componenti usati

Le informazioni fornite in questo documento si basano sulle seguenti versioni software e hardware:
· Adaptive Security Appliance (ASA) versione 9.20
IKEv1

Le informazioni discusse in questo documento fanno riferimento a dispositivi usati in uno specifico ambiente di emulazione. Su tutti i dispositivi menzionati nel documento la configurazione è stata ripristinata ai valori predefiniti. Se la rete è operativa, valutare attentamente eventuali conseguenze derivanti dall'uso dei comandi.

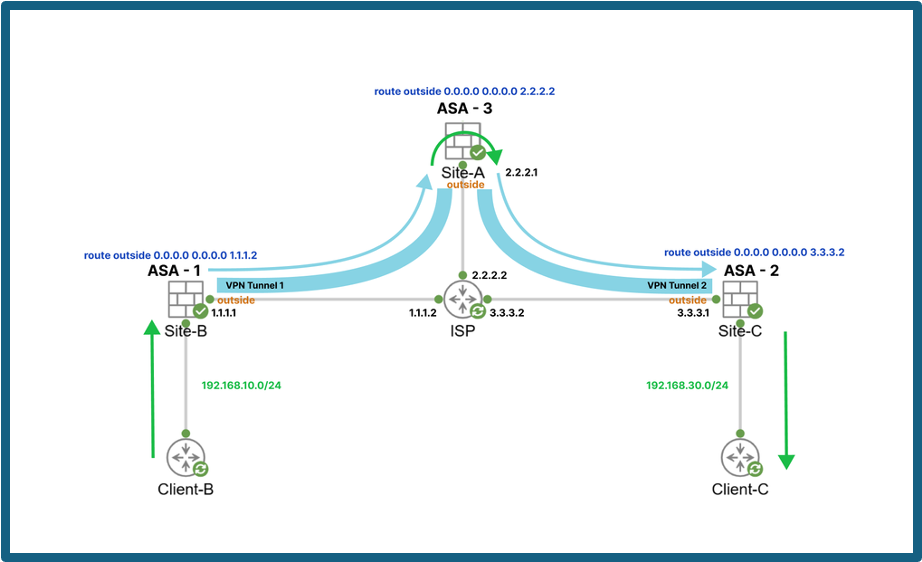

Topologia

Topologia

Premesse

In questa configurazione viene illustrato come reindirizzare il traffico da un tunnel da sito a sito a un altro sullo stesso dispositivo. Per illustrare questa configurazione, sono state usate tre appliance ASA che rappresentano il sito A, il sito B e il sito C.

Configurazione

In questa sezione viene descritta la configurazione necessaria per autorizzare il traffico tra l'appliance ASA-1 (sito B) e l'appliance ASA-2 (sito C) e l'appliance ASA-3 (sito A).

Sono stati configurati due tunnel VPN:

• Tunnel VPN 1: Tunnel VPN tra il sito B e il sito A
• Tunnel VPN 2 : Tunnel VPN tra il sito C e il sito A

Per istruzioni dettagliate su come creare un tunnel VPN basato su criteri su ASA, fare riferimento alla sezione sulla configurazione dell'ASA nella documentazione di Cisco: Configurazione di un tunnel IPSec IKEv1 da sito a sito tra ASA e router Cisco IOS XE

Configurazione di ASA ( sito B )

È necessario autorizzare il traffico dalla rete del sito B alla rete del sito C nell'elenco degli accessi crittografici del tunnel VPN 1 sull'interfaccia esterna di ASA 1.
In questo scenario, è compreso tra 192.168.10.0/24 e 192.168.30.0/24

Crypto Access-list:

object network 192.168.10.0_24
subnet 192.168.10.0 255.255.255.0

object network 192.168.30.0_24
subnet 192.168.30.0 255.255.255.0

access-list 110 extended permit ip object 192.168.10.0_24 object 192.168.30.0_24

Eccezione Nat:

nat (inside,outside) source static192.168.10.0_24192.168.10.0_24 destination static192.168.30.0_24192.168.30.0_24

Mappa crittografica per tunnel VPN 1:

crypto map outside_map 10 match address 110
crypto map outside_map 10 set pfs
crypto map outside_map 10 set peer 2.2.2.1
crypto map outside_map 10 set ikev1 transform-set myset

crypto map outside_map interface outside

Configurazione della crittografia ASA ( sito C )

Consentire il traffico dalla rete del sito C alla rete del sito B nell'elenco degli accessi crittografici del tunnel VPN 2 sull'interfaccia esterna di ASA 2.
In questo scenario, è compreso tra 192.168.30.0/24 e 192.168.10.0/24

Crypto Access-list:

object network 192.168.10.0_24
subnet 192.168.10.0 255.255.255.0

object network 192.168.30.0_24
subnet 192.168.30.0 255.255.255.0

access-list 110 extended permit ip object 192.168.30.0_24 object 192.168.10.0_24

Eccezione Nat:

nat (inside,outside) source static 192.168.30.0_24 192.168.30.0_24 destination static 192.168.10.0_24 192.168.10.0_24

Mappa crittografica per tunnel VPN 2:

crypto map outside_map 20 match address 120
crypto map outside_map 20 set pfs
crypto map outside_map 20 set peer 2.2.2.1
crypto map outside_map 20 set ikev1 transform-set myset

crypto map outside_map interface outside

Configurazione della crittografia ASA ( sito A )

Consentire il traffico tra la rete del Sito C e la rete del Sito B nell'elenco degli accessi crittografici del tunnel VPN 1 e il traffico tra la rete del Sito B e la rete del Sito C nell'elenco degli accessi crittografici del tunnel VPN 2 sull'interfaccia esterna dell'ASA sul Sito A, in direzione inversa rispetto a quella configurata sulle appliance ASA.

In questo scenario, il valore è compreso tra 192.168.30.0/24 e 192.168.10.0/24 per il tunnel VPN 1 e tra 192.168.10.0/24 e 192.168.30.0/24 per il tunnel VPN 2

Crypto Access-list:

object network 192.168.30.0_24
subnet 192.168.30.0 255.255.255.0

object network 192.168.10.0_24
subnet 192.168.10.0 255.255.255.0

access-list 110 extended permit ip object 192.168.30.0_24 object 192.168.10.0_24
access-list 120 extended permit ip object 192.168.10.0_24 object 192.168.30.0_24

Configurazione mappa crittografica per il tunnel VPN 1 e 2:

crypto map outside_map 10 match address 110
crypto map outside_map 10 set pfs
crypto map outside_map 10 set peer 1.1.1.1
crypto map outside_map 10 set ikev1 transform-set myset

crypto map outside_map 20 match address 120
crypto map outside_map 20 set pfs
crypto map outside_map 20 set peer 3.3.3.1
crypto map outside_map 20 set ikev1 transform-set myset

crypto map outside_map interface outside

Inoltre, poiché il traffico deve essere indirizzato dall'esterno verso l'esterno della stessa interfaccia con lo stesso livello di sicurezza, è necessario configurare il comando:

same-security-traffic permit intra-interface

Flusso di traffico dal sito B al sito C

Si consideri che il traffico viene avviato dal Sito B al Sito c tra il 192.168.10.0/24 e il 192.168.30.0/24.

Sito-B (origine)

1. Il traffico iniziato dalla porta 192.168.10.0/24 network (sito-B) e destinato alla porta 192.168.30.0/24 network (sito-C) viene indirizzato all'interfaccia esterna di ASA-1 in base alla tabella di routing configurata.

2. Una volta raggiunto l'ASA-1, il traffico corrisponde al crypto access-list 110 configurato sull'ASA-1. Ciò attiva la crittografia del traffico tramite il tunnel VPN 1, che invia in modo sicuro i dati al sito A.

Sito-A (intermedio)

1. Il traffico crittografato proveniente da 192.168.10.0/24 to 192.168.30.0/24 arrives sull'interfaccia esterna dell'ASA sul sito-A.
2.  Nel sito A, il traffico viene decrittografato dal tunnel VPN 1 per ripristinare il payload originale.
3.  Il traffico decrittografato viene quindi ricrittografato utilizzando il tunnel VPN 2 sull'interfaccia esterna dell'ASA sul sito A.

Sito-C (destinazione)

1.  Il traffico crittografato da 192.168.10.0/24 to 192.168.30.0/24 reaches è l'interfaccia esterna di ASA-2 sul sito C.
2.  ASA-2 decrittografa il traffico utilizzando il tunnel VPN 2 e inoltra i pacchetti alla LAN del sito C, consegnandoli alla destinazione prevista nel percorso 192.168.30.0/24 network.

Flusso di traffico inverso dal sito C al sito B

Il flusso del traffico inverso, proveniente dal sito C (192.168.30.0/24) and) e destinato al sito B (192.168.10.0/24), determina lo stesso processo, ma in direzione inversa:
1. Nel sito C, il traffico viene crittografato dal tunnel VPN 2 prima dell'invio al sito A.
2. Nel sito A, il traffico viene decrittografato dal tunnel VPN 2, quindi nuovamente crittografato utilizzando il tunnel VPN 1 prima di essere inoltrato al sito B.
3. Nel sito B, il traffico viene decrittografato dal tunnel VPN 1 e consegnato al sito 192.168.10.0/24 network.
