Préparer l'installation

Ce chapitre fournit des informations de préinstallation, notamment des recommandations et des consignes à suivre avant d'installer votre commutateur. Avant de commencer, vérifiez qu'aucun article n'a été endommagé lors du transport. En cas de dommage apparent ou si vous rencontrez des difficultés pour installer ou configurer le commutateur, contactez le service client.


Remarque


Sauf indication contraire, les images présentées dans ce chapitre sont uniquement des exemples. L'apparence réelle et la taille du châssis peuvent varier.

Consignes de sécurité standard

Cette section présente la définition des mises en garde et répertorie les principales mises en garde regroupées par rubrique.

Mises en garde générales de sécurité


Remarque


Consigne 1089 : définitions : personne formée et personne qualifiée

Une personne formée est une personne qui a suivi une formation dispensée par une personne qualifiée et qui prend les précautions nécessaires lors de l'utilisation de l'équipement.

Une personne qualifiée/compétente est une personne qui dispose d'une formation ou d'une expérience relative à la technologie de l'équipement, et qui comprend les risques potentiels lorsqu'elle travaille avec l'équipement concerné.



Attention


Consigne 9001 : mise au rebut du produit

La mise au rebut de ce produit doit être effectuée conformément aux réglementations nationales.



Attention


Consigne 1073 : aucune pièce réparable ni remplaçable par l'utilisateur

L'appareil ne contient aucune pièce réparable. Afin d'éviter tout risque de choc électrique, ne pas ouvrir.



Attention


Consigne 1074 : conformité aux codes de réglementation électrique régionaux et nationaux

Afin de réduire le risque de choc électrique ou d'incendie, l'installation de l'équipement doit être conforme aux réglementations électriques locales et nationales en vigueur.



Attention


Consigne 1020 : prise d'alimentation électrique avec mise à la terre

Conformément à la norme d'installation électrique ABNT NBR 5410, cet équipement doit être connecté à une prise électrique mise à la terre (trois broches), ce qui protège l'utilisateur contre les décharges électriques.



Attention


Consigne 1029 : plaques vierges et capots

Les plaques vierges et les capots du châssis remplissent trois fonctions importantes : ils réduisent le risque de choc électrique et d'incendie ; ils aident à contenir les interférences électromagnétiques qui pourraient perturber d'autres équipements ; enfin, ils dirigent le flux d'air de refroidissement dans le châssis. Avant d'utiliser le système, vérifiez que toutes les cartes, toutes les plaques et tous les capots avant et arrière sont en place.



Attention


Consigne 1057 : exposition dangereuse aux radiations

L'utilisation de fonctions de contrôle, les réglages ou les procédures non spécifiés dans ce manuel peuvent entraîner une exposition dangereuse aux radiations.



Attention


Consigne 1062 : mettez hors tension avant de déconnecter

Danger d'explosion - Ne connectez ni ne déconnectez pas cet équipement avant de l'avoir mis hors tension ou d'avoir vérifié que la zone n'est pas dangereuse. Sécurisez toutes les connexions de cet équipement à l'aide de vis, de loquets glissants, de connecteurs filetés ou de tout autre moyen fourni avec ce produit.



Attention


Consigne 1071 : définition de la mise en garde

CONSIGNES DE SÉCURITÉ IMPORTANTES

Avant de travailler sur un équipement, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les procédures couramment utilisées pour éviter les accidents. Avant d'utiliser, d'installer ou de brancher le système sur la source d'alimentation, consultez les instructions d'installation. Utilisez le numéro de consigne au début de chaque consigne d'avertissement pour localiser sa traduction dans les avertissements de sécurité traduits pour ce périphérique.

CONSERVEZ CES INSTRUCTIONS.



Remarque


Consigne 1089 : définitions : personne formée et personne qualifiée

Une personne formée est une personne qui a suivi une formation dispensée par une personne qualifiée et qui prend les précautions nécessaires lors de l'utilisation de l'équipement.

Une personne qualifiée/compétente est une personne qui dispose d'une formation ou d'une expérience relative à la technologie de l'équipement, et qui comprend les risques potentiels lorsqu'elle travaille avec l'équipement concerné.



Attention


Consigne 1093 : evitez les bords tranchants

Pour éviter tout risque de blessure. Évitez les bords tranchants lors de l'installation ou du retrait d'unités remplaçables.


Consignes de sécurité

Avant de suivre les procédures de ce document, vous devez lire les consignes de sécurité de cette section pour éviter de vous blesser ou d'endommager l'équipement. Les consignes suivantes sont destinées à assurer votre sécurité et à protéger les équipements. Étant donné que ces consignes ne prévoient pas tous les risques, restez vigilant.

  • Pendant et après l'installation, assurez-vous que la zone de travail est dégagée et exempte de fumée et de poussière. Ne laissez pas de poussière ou de débris pénétrer dans des composants à base de laser.

  • Ne portez pas de vêtements amples, de bijoux ou d'autres objets susceptibles de se coincer dans le commutateur ou dans d'autres composants associés.

  • Utilisez l'équipement Cisco en toute sécurité conformément à ses caractéristiques électriques et respectez les instructions d'utilisation.

  • Si vous travaillez dans des conditions potentiellement dangereuses, ne restez pas seul.

  • Lorsque vous connectez plusieurs unités au circuit d'alimentation électrique, vérifiez que le câblage n'est pas surchargé.

  • Cet équipement doit être mis à la terre. N'endommagez jamais le conducteur de terre et n'utilisez pas l'équipement sans avoir préalablement installé un conducteur de terre adéquat. En cas de doute sur la mise à la terre appropriée, adressez-vous à l'organisme responsable de la sécurité électrique ou à un électricien.

  • Pour l'installation et le remplacement de l'unité, la connexion de mise à la terre doit être effectuée en premier et défaite en dernier.

  • Pour éviter de vous blesser et d'endommager le châssis, n'essayez pas de soulever ni d'incliner le châssis à l'aide des poignées des modules (tels que les alimentations électriques, les ventilateurs et les cartes). Ces types de poignée ne sont pas conçus pour supporter le poids du châssis.

  • Lorsque le système fonctionne, le fond de panier émet une tension ou une énergie dangereuse. Prenez les précautions qui s'imposent lors des opérations de maintenance.

Sécurité des appareils à laser


Attention


Consigne 1051 : rayonnement laser

Une fois débranchés, les câbles à fibre optique et certains connecteurs sont susceptibles d'émettre un rayonnement laser invisible. Ne regardez pas les faisceaux à l'œil nu ni à l'aide d'instruments optiques.



Attention


Consigne 1055 : laser de classe 1/1M

Présence de radiations laser invisibles. Ne pas exposer les utilisateurs de composants optiques télescopiques. Cette consigne s'applique aux produits laser de classe 1/1M.



Attention


Consigne 1255 : conformité du laser

Les modules optiques enfichables sont conformes à la norme IEC 60825-1 Ed. 3 et à la norme 21 CFR 1040.10 et 1040.11, avec ou sans exception relative à la conformité avec la norme IEC 60825-1 Ed. 3, comme le décrit l’avis relatif au laser no. 56, daté du 8 mai 2019.


Risque électrique

Les commutateurs peuvent être configurés pour une source d'alimentation en courant continu. Ne touchez pas les bornes lorsqu'elles sont alimentées. Respectez l'avertissement suivant pour éviter toute blessure.

Prévenir les dommages par choc électrostatique

L'électricité statique peut endommager de nombreux composants du commutateur. Si vous ne prenez pas les précautions nécessaires pour prévenir les dommages par choc électrostatique, ces composants risquent de ne pas fonctionner correctement ou de tomber en panne. Pour minimiser le risque de dommages par choc électrostatique, veillez à toujours utiliser un bracelet (ou une bride de cheville) antistatique constamment en contact avec la peau.


Remarque


Vérifiez périodiquement la valeur de résistance du bracelet antistatique. Elle doit être comprise entre 1 et 10 mégohms.

Avant de suivre l'une des procédures de ce guide, attachez un bracelet antistatique à votre poignet et connectez son cordon au châssis.

Consignes d'installation

Avant d'installer le châssis, veillez à ce que les consignes suivantes soient respectées :

  • Le site est correctement préparé, et l'espace est suffisant pour l'installation et la maintenance.

  • L'environnement de fonctionnement se trouve dans les plages de valeurs répertoriées dans la section Caractéristiques environnementales et physiques. Pour en savoir plus sur les exigences environnementales, consultez la fiche technique sur le routeur Cisco 8700.

  • Le châssis est fixé au fond du rack s'il s'agit de la seule unité du rack.

  • Lorsque vous fixez le châssis dans un rack partiellement rempli, procédez du bas vers le haut et veillez à placer les composants les plus lourds dans la partie inférieure du rack.

  • Si des dispositifs de stabilisation sont fournis avec le rack, installez-les avant de fixer le châssis dans le rack et avant de réaliser les opérations de maintenance.

  • L'air circule librement autour du châssis et à travers les évents.

  • Le câblage est éloigné des sources de bruit électrique, telles que les radios, les lignes électriques et les appareils à éclairage fluorescent. Veillez à ce que les câbles se trouvent suffisamment éloignés des appareils qui risqueraient de les endommager.

  • Les paramètres concernant la longueur d'onde de chaque port doivent correspondre à ceux qui sont appliqués à l'autre extrémité du câble et la longueur du câble utilisé ne doit pas dépasser la limite stipulée.


Remarque


Les routeurs Cisco 8000 fonctionnent à des températures allant jusqu'à 40 °C au niveau de la mer. Tous les 300 mètres (1 000 pieds) d'altitude jusqu'à 1 800 mètres (6 000 pieds), la température maximale diminue de 1 °C. Pour en savoir plus sur les exigences environnementales, consultez la fiche technique sur le routeur Cisco 8700.


Se procurer les outils et équipements requis

Munissez-vous des outils et équipements requis suivants pour installer le châssis :

  • Tournevis cruciforme numéro 1 et numéro 2 à lecture de couple pour monter le châssis en rack.

  • Tournevis plat 4,5 mm (3/16 pouces).

  • Mètre ruban et niveau.

  • Bracelet antistatique ou autre dispositif de mise à la terre.

  • Tapis antistatique ou mousse antistatique.

  • Cosse de mise à la terre à deux trous (1).

  • Outil de sertissage spécifié par le fabricant de la cosse et suffisamment grand pour s'adapter au diamètre de la cosse.

  • Outil à dénuder.

  • Outil d'extraction d'émetteur-récepteur optique.

Kits d'accessoires du routeur

Kit d'accessoires du routeur

Les kits d'accessoires du routeur Cisco 8700 comprennent les éléments suivants :

Tableau 1. Kits d'accessoires du routeur : Cisco 8712-MOD-M
Nom du kit ID de produit du kit Description Quantité


Kit de montage en rack pour un rack à quatre montants

NC57-2RU-ACC-KIT − 48,26 cm (19 po)

NC57-2RU-ACC-KIT3 − 58,42 cm (23 po)

Assemblage du rail coulissant – gauche et droit

2

Supports coulissants – gauche et droit

2

Vis cruciforme à tête cylindrique 12-24

22

Vis cruciformes à tête plate M4 x 5,7 mm

22

Adaptateur du support de montage (disponible uniquement pour kit de montage en rack de 58,42 cm [23 po])

4

Cosse de mise à la terre

1

Kit de montage en rack pour rack à deux montants

NC57-2RU-ACC-KIT2 − 48,26 cm (19 po)

NC57-2RU-ACC-KIT4 − 58,42 cm (23 po)

Assemblage du rail coulissant – gauche et droit

2

Supports coulissants – gauche et droit

2

Vis cruciforme à tête cylindrique 12-24

20

Vis cruciformes à tête plate M4 x 5,7 mm

26

Adaptateur du support de montage (disponible uniquement pour kit de montage en rack de 58,42 cm [23 po])

4

Cosse de mise à la terre

1

Tableau 2. Kits d'accessoires du routeur : routeur Cisco 8711-32FH-M et routeur Cisco 8711-48Z-M
Nom du kit ID de produit du kit Description Quantité


Kit de montage en rack pour un rack à quatre montants

8700-1RU-4P-KIT

Supports coulissants

2

Assemblage du rail coulissant

2

Adaptateur du support de montage

4

Support d'organisation des câbles

2

Vis cruciformes à tête bombée 12-24 x 0,5 po L

24

Vis cruciformes à tête bombée 10-32 x 0,312 po L

2

Vis cruciformes à tête plate M4 x 5,7 mm

14

Vis cruciformes à tête bombée M4 x 20 mm

2

Rondelle M5

2

Cosse de mise à la terre

1

Support d'extension de la cosse de mise à la terre

1

Kit de montage en rack

pour rack à 2 montants

8700-1RU-2P-KIT

Supports coulissants

2

Assemblage du rail coulissant

2

Adaptateur du support de montage

4

Support d'organisation des câbles

2

Vis cruciformes à tête bombée 12-24 x 0,5 po L

22

Vis cruciformes à tête bombée 10-32 x 0,312 po L

2

Vis cruciformes à tête plate M4 x 5,7 mm

14

Vis cruciformes à tête bombée M4 x 20 mm

2

Rondelle M5

2

Cosse de mise à la terre

1

Support d'extension de la cosse de mise à la terre

1


Remarque


Si vous avez acheté ce produit auprès d'un revendeur Cisco, le kit peut contenir des éléments supplémentaires, notamment de la documentation, des composants matériels et des câbles d'alimentation.

Les câbles fournis varient en fonction de vos spécifications lors de la commande. Consultez la section Caractéristiques des câbles d'alimentation pour plus d'informations sur les câbles d'alimentation disponibles.


Différences ou dommages ?

Si vous constatez des anomalies ou des dommages, envoyez par e-mail les informations suivantes à votre conseiller du service client :

  • Numéro de facture de l'expéditeur (reportez-vous au bon de livraison)

  • Modèle et numéro de série de l'unité manquante ou endommagée

  • Description du problème et impact sur l'installation

  • Photos des dommages sur l'emballage externe, sur l'emballage intérieur et sur le produit

Préparer votre site

Cette section illustre comment le bâtiment hébergeant le châssis doit être mis à la terre.


Remarque


Sauf indication contraire, l'image présentée est uniquement utilisée à titre d'exemple. L'apparence réelle et la taille du châssis peuvent varier.

Remarque


Cette image est utilisée uniquement à des fins d'illustration. Vos besoins en matière de mise à la terre dépendent de votre bâtiment.

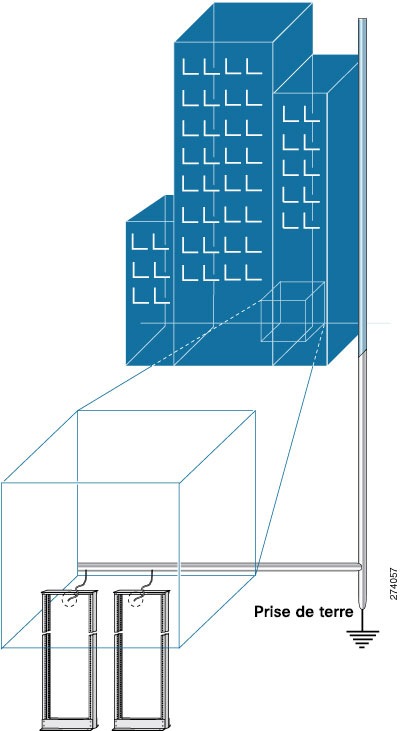

Figure 1. Bâtiment dont la pièce logeant le rack est reliée à la terre

Circulation de l'air pour la planification du site

Tableau 3. Circulation de l'air du Cisco 8700

Appareil

Circulation d'air maximum du système (CFM) à la température maximale du système

Cisco 8712-MOD-M

370

Cisco 8711-32FH-M

160

Cisco 8711-48Z-M

170

Se préparer individuellement

Cette section illustre la procédure à suivre pour vous préparer vous-même avant de retirer le châssis du sachet antistatique fermé. Les figures montrent comment attacher le bracelet antistatique autour du poignet et au cordon de la prise de terre qui relie le poignet à la prise de terre. Le but principal des bracelets antistatiques est de protéger le personnel des décharges électriques.

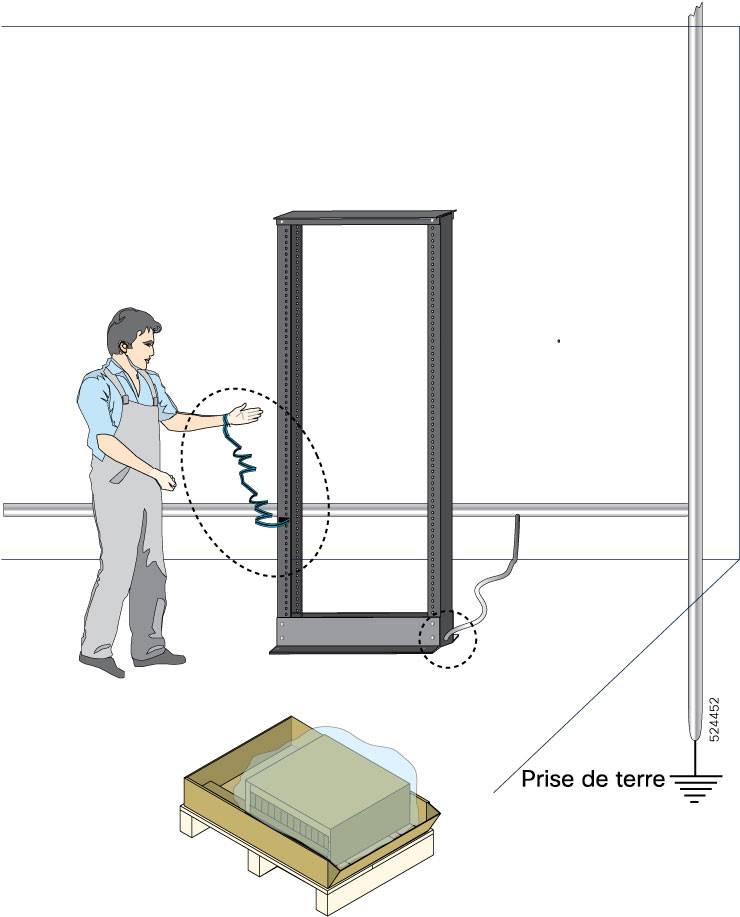

Figure 2. Port du bracelet antistatique

Préparer le rack pour l'installation du châssis

Installez le routeur Cisco 8700 dans une armoire ou un rack EIA (Electronic Industries Alliance) standard de 19 pouces ou 23 pouces avec rails de montage conformes à la section 1 du standard ANSI/EIA-310-D-1992 en matière d'espacement universel des trous.


Remarque


Le kit de montage en rack du routeur Cisco 8700 contient les supports coulissants pour les racks de 19 pouces. Pour installer le châssis dans un rack de 23 pouces ou un rack ETSI, vous devez installer des adaptateurs pour les supports de montage en rack de 19 pouces.


L'espace entre les montants du rack doit être suffisamment large pour accueillir la largeur du châssis (compatible avec un rack 19 pouces EIA-310-D-1992).

Figure 3. Rack de spécification EIA (19 pouces et 23 pouces)
Tableau 4. Rack de spécification EIA (19 pouces et 23 pouces)

Type de montant

Type de rack

Ouverture avant du rack (X)

Trou de montage du rack centre-centre (Y)

Dimension de la bride de fixation (Z)

4 montants

48,3 cm (19 po)

450,8 mm (17,75 po)

465 mm (18,312 po)

482,6 mm (19 po)

2 montants

4 montants

58,4 cm (23 po)

552,45 mm (21,75 po)

566,7 mm (22,312 po)

584,2 mm (23 po)

2 montants

Avant de déplacer le châssis ou de le monter dans le rack, nous vous recommandons de procéder comme suit :

Procédure


Étape 1

Placez le rack à l'endroit où vous prévoyez d'installer le châssis.

Étape 2

(Facultatif) Fixez le rack au sol.

Pour fixer le rack au plancher, un kit de boulonnage au plancher (également appelé kit d'encastrement et d'ancrage) est nécessaire. Pour plus d'informations sur la fixation du rack au plancher, consultez une entreprise spécialisée dans les kits de montage au plancher (par exemple Hilti ; consultez le site Hilti.com pour en savoir plus). Assurez-vous que les boulons d'ancrage au sol sont accessibles, notamment dans le cas où un resserrage annuel est requis.

Remarque



Vérifiez que le rack dans lequel vous installez le châssis est relié à la terre.


Espace libre nécessaire

Pour assurer une circulation d'air adéquate, nous vous recommandons de laisser un espace libre d'au moins 10,16 cm (4,0 po) à l'avant et à l'arrière pour l'entrée/la sortie d'air à une température ambiante ne dépassant pas 40 °C. Prévoyez un espace libre supplémentaire de 15,24 cm (6 po)/10,16 cm (4 po) à l'arrière pour le retrait et l'installation des blocs d'alimentation et des modules de ventilation.

Si le routeur est installé dans une armoire fermée, les portes avant et arrière de l'armoire doivent être perforées afin de créer un espace ouvert à 70 % au moins.

Ces figures montrent les espaces libres requis pour l'installation des routeurs Cisco 8700.

Figure 4. Espace libre nécessaire autour du châssis : Cisco 8711-32FH
Figure 5. Espace libre nécessaire autour du châssis : Cisco 8712-MOD-M
Figure 6. Espace libre nécessaire autour du châssis : Cisco 8711-48Z-M

1

Châssis

3

Profondeur du châssis

2

10,16 cm (4 po) à l'avant pour l'entrée/la sortie d'air à une température ambiante de 40 °C maximum

4

10,16 cm (4 po) à l'arrière pour l'entrée/la sortie d'air à une température ambiante de 40 °C maximum
