Recyclage des composants du serveur

Cette annexe aborde les thèmes suivants :

Recyclage et traitement des déchets électroniques : composants du serveur

Ce chapitre présente les procédures de démontage des composants clés du serveur en vue du recyclage et du traitement des déchets électroniques. Lorsque vous recyclez votre matériel Cisco UCS, assurez-vous de toujours respecter les réglementations locales en matière de recyclage et de traitement des déchets électroniques.


Remarque

Pour les recycleurs seulement! Les procédures décrites ci-après ne sont pas des approches standard sur site. Ces procédures s’adressent aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques. Pour les procédures standard sur site, consultez Maintenance du serveur.


Mise en garde

Le serveur est lourd! N’essayez pas de sortir ou de soulever le serveur sans aide. Utilisez un dispositif de levage, un cric ou tout autre outil mécanique pour soulever et soutenir le serveur lors de son insertion, de son déplacement ou de son retrait.

Le serveur comporte divers composants qui peuvent être recyclés. Lorsque vous recyclez le serveur et ses composants, respectez toujours les lois locales régissant le recyclage et le traitement des déchets électroniques.


Avertissement

Les procédures décrites ci-après sont destructrices et peuvent rendre le serveur inexploitable. Par conséquent, ce contenu n’est pas destiné à un usage standard et ne constitue pas une procédure liée aux FRU! Ces procédures sont destinées uniquement aux recycleurs!

Retrait du couvercle supérieur

Le châssis du serveur est doté d’un couvercle en tôle qui est fixé par deux vis de serrage M3 x 10,2 mm.

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l’aide du tournevis, retirez les deux vis de serrage.

Illustration 1. Emplacement des vis de serrage

Étape 2

Saisissez le couvercle supérieur et faites-le glisser vers l’avant, puis soulevez-le pour le retirer du châssis du serveur.

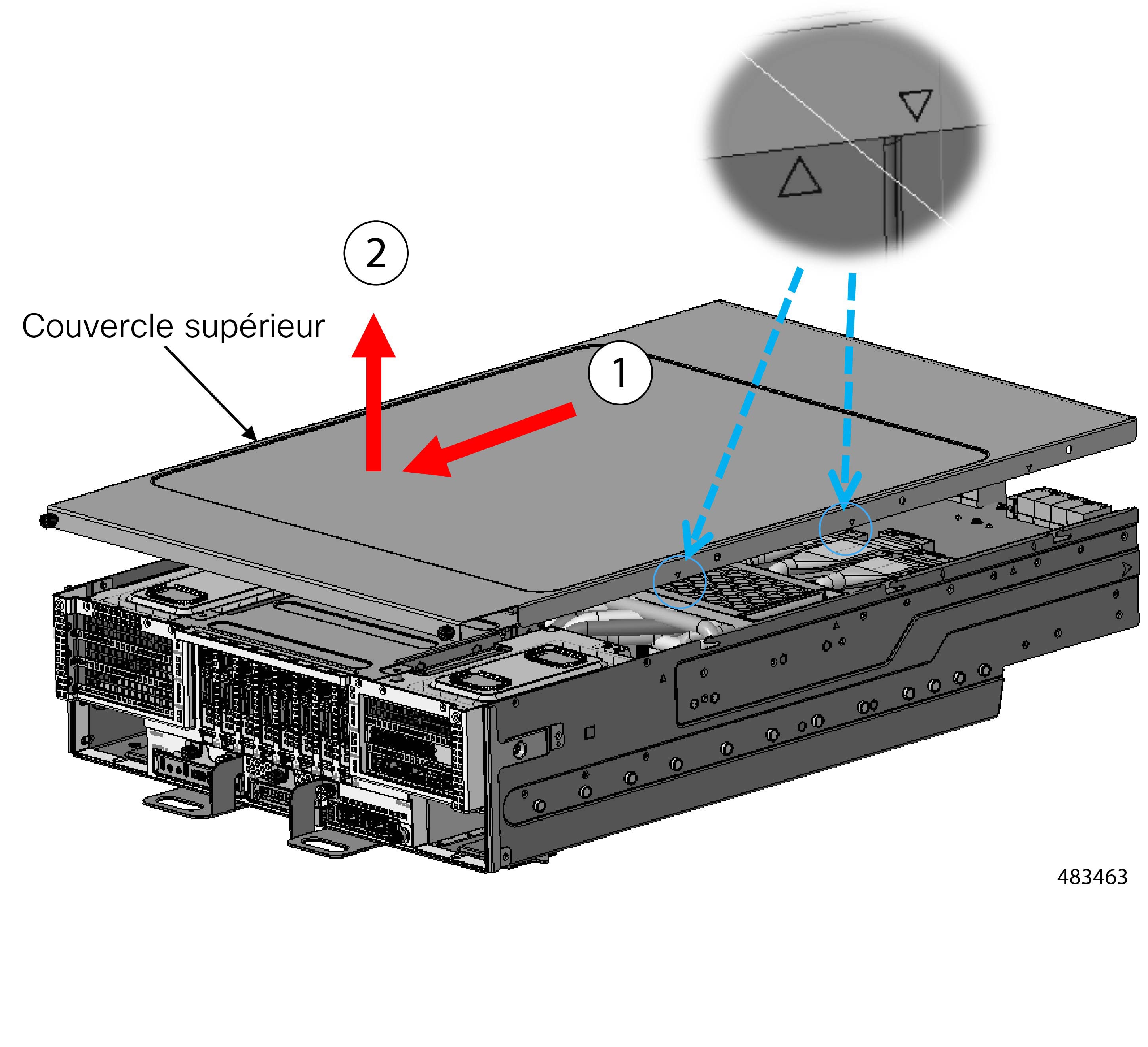

Illustration 2. Retrait du couvercle supérieur

Prochaine étape

Poursuivez votre processus de recyclage. Consultez la section pertinente.

Recyclage de la carte mère et de la carte d'entrée/sortie SAS

La carte mère et la carte d’entrée/sortie SAS sont des cartes à circuits imprimés fixées au principal plateau en tôle du serveur. Ces deux cartes peuvent être détachées et recyclées, mais d’autres composants devront être retirés.

Pour recycler la carte mère et la carte d’entrée/sortie SAS, suivez la procédure illustrée ci-après.

Retrait de la grille d’aération

Le serveur est doté d’une grille d’aération pour assurer une ventilation optimisée. La grille d’aération est fixée par huit (8) vis cruciformes M3 x 6 mm.

Munissez-vous d’un tournevis cruciforme n° 2 avant d’entreprendre cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Le serveur est doté d’une grille d’aération pour assurer une ventilation optimisée.

Procédure

Étape 1

À l’aide du tournevis, retirez toutes les vis.

Étape 2

Saisissez la grille d’aération et soulevez-la pour la retirer du châssis.

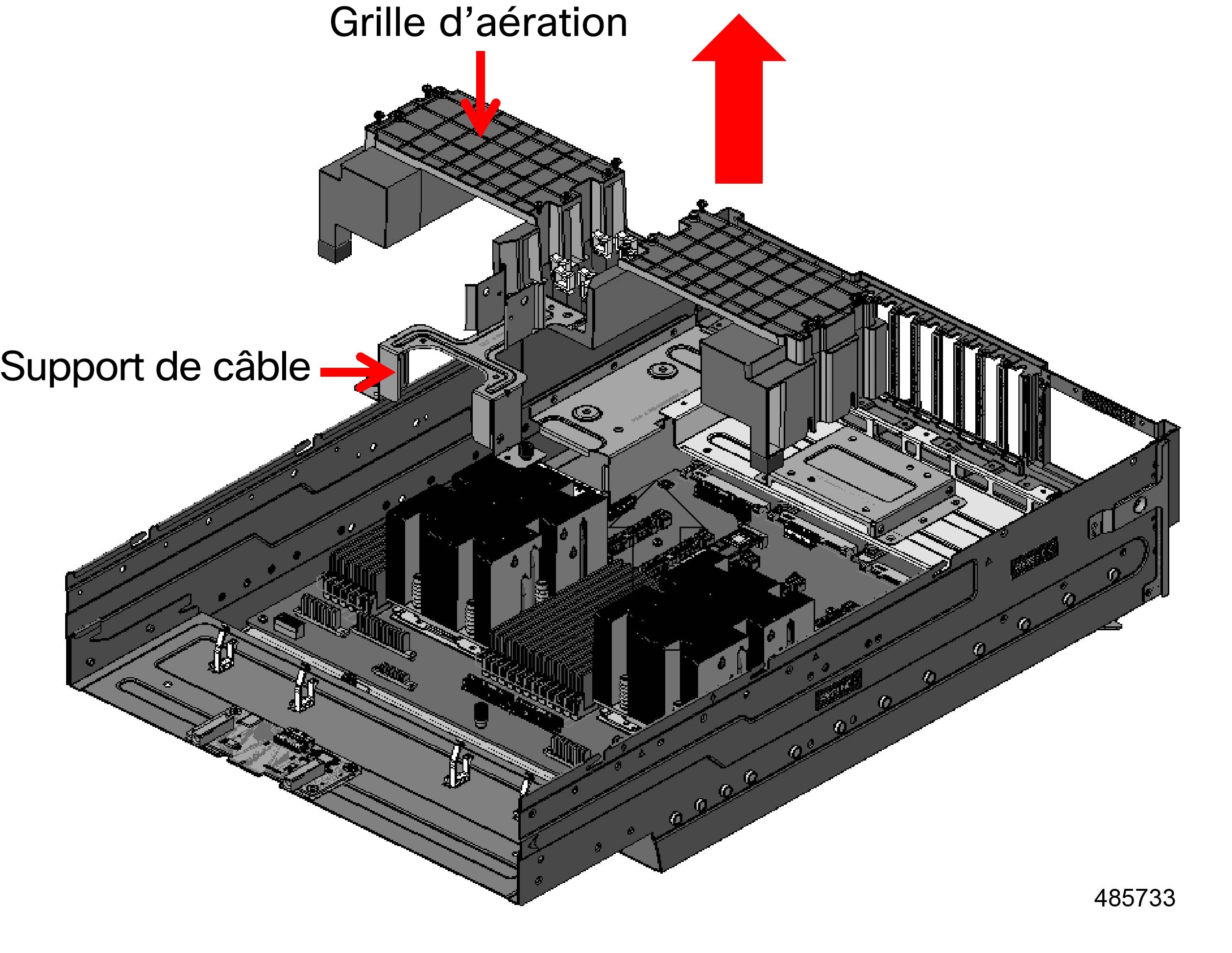

Illustration 3. Retrait de la grille d’aération

Prochaine étape

Retrait du couvercle supérieur du module CEM

Retrait du couvercle supérieur du module CEM

La carte CEM possède son propre couvercle en tôle qui doit être retiré pour obtenir l'accès aux attaches qui fixent le module CEM au serveur.

Le couvercle CEM est fixé par :

  • Six (6) vis cruciformes M3 x 6 mm

  • Deux (2) vis de serrage M3 x 10,2 mm

Munissez-vous d’un tournevis cruciforme n° 2 avant d’entreprendre cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l’aide du tournevis, retirez les six vis cruciformes M3 x 6 mm.

Étape 2

À l'aide du tournevis ou de vos doigts, retirez les deux vis de serrage M3 x 10,2 mm.

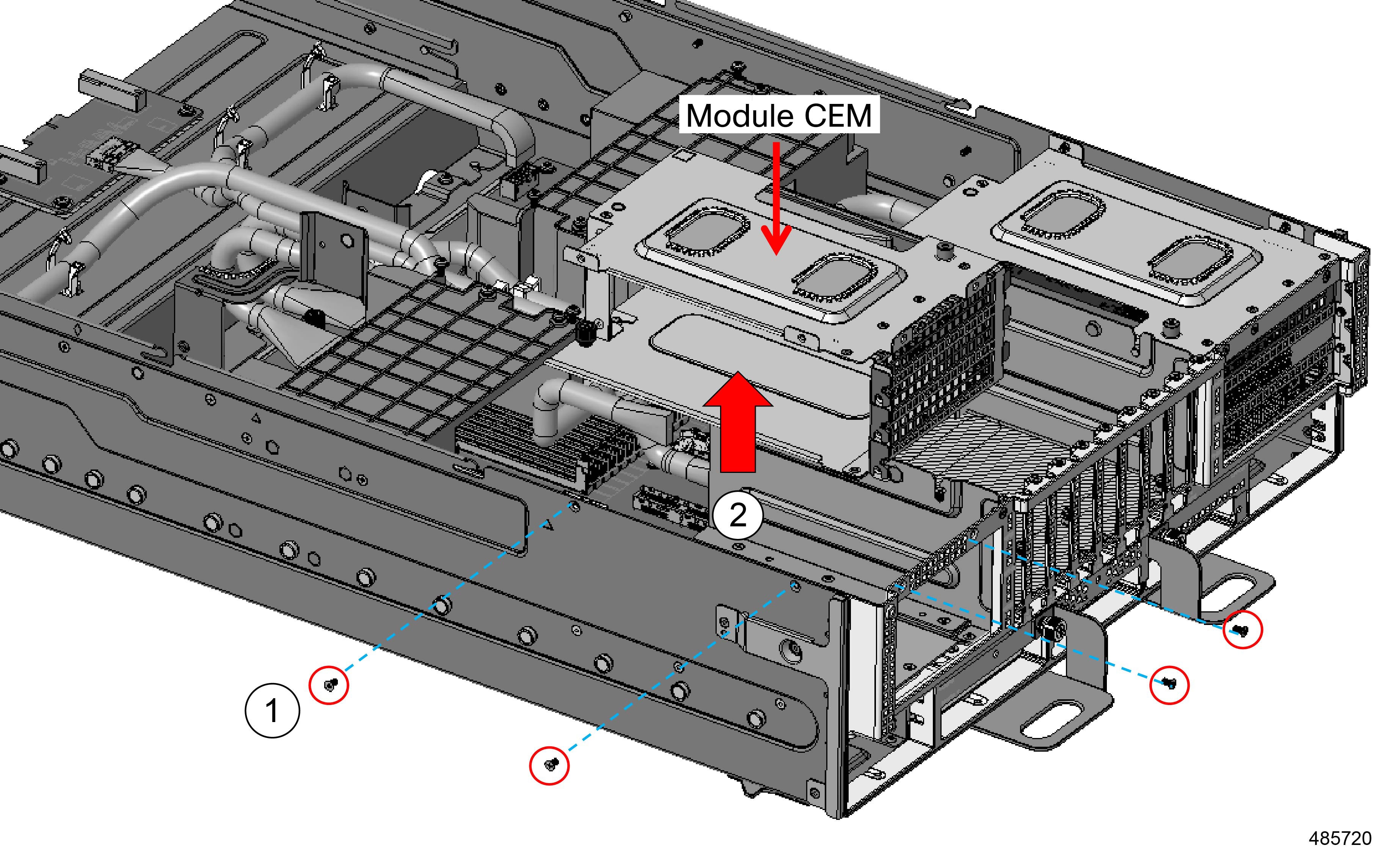

Étape 3

Lorsque toutes les vis sont retirées, saisissez le couvercle supérieur du module CEM et retirez-le.

Illustration 4. Retrait du couvercle supérieur du module CEM

Prochaine étape

Retrait de la carte PCIe

Retrait de la carte PCIe

Le serveur comporte huit (8) cartes PCIe, chacune fixée par une vis cruciforme M3 x 4 mm, pour un total de huit vis.

Munissez-vous d’un tournevis cruciforme n° 2.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l'aide du tournevis, retirez la vis de fixation de la carte PCIe.

Étape 2

Saisissez la carte par la poignée, maintenez-la à la verticale tout en la tirant pour la déconnecter de sa prise et retirez-la du châssis.

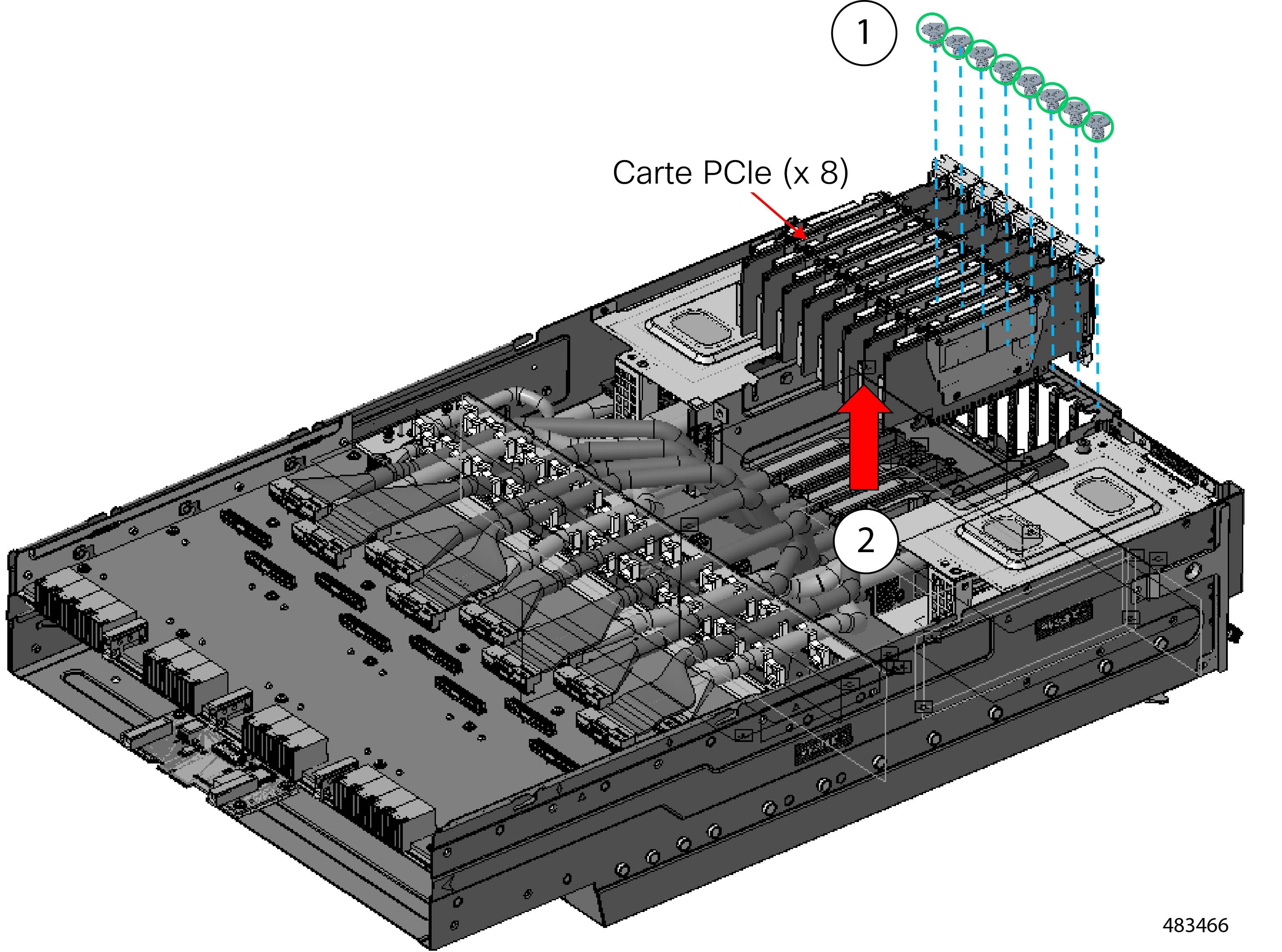

Illustration 5. Retrait des cartes PCIe

Étape 3

Répétez cette procédure, au besoin, pour chaque carte PCIe à remplacer.

Prochaine étape

Retrait des câbles Mini Cool Edge

Retrait des câbles Mini Cool Edge

Le serveur comporte seize (16) câbles Mini Cool Edge qui sont disposés verticalement de sorte que la moitié des câbles (les câbles du haut) sont installés au-dessus de l’autre moitié (les câbles du bas). La rangée supérieure contient huit (8) câbles et la rangée inférieure, huit (8) câbles.

Pour la rangée supérieure de huit câbles :

  • Une extrémité de chaque câble se termine par un connecteur qui s’insère verticalement dans une prise de la carte d’interface hôte (HIB).

  • L’autre extrémité de chaque câble est sur la carte CEM.

Cette procédure vous permet de retirer la rangée supérieure de câbles Mini Cool Edge. Pour connaître la procédure de retrait des autres câbles Mini Cool Edge, accédez à :

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez la rangée supérieure des huit câbles.

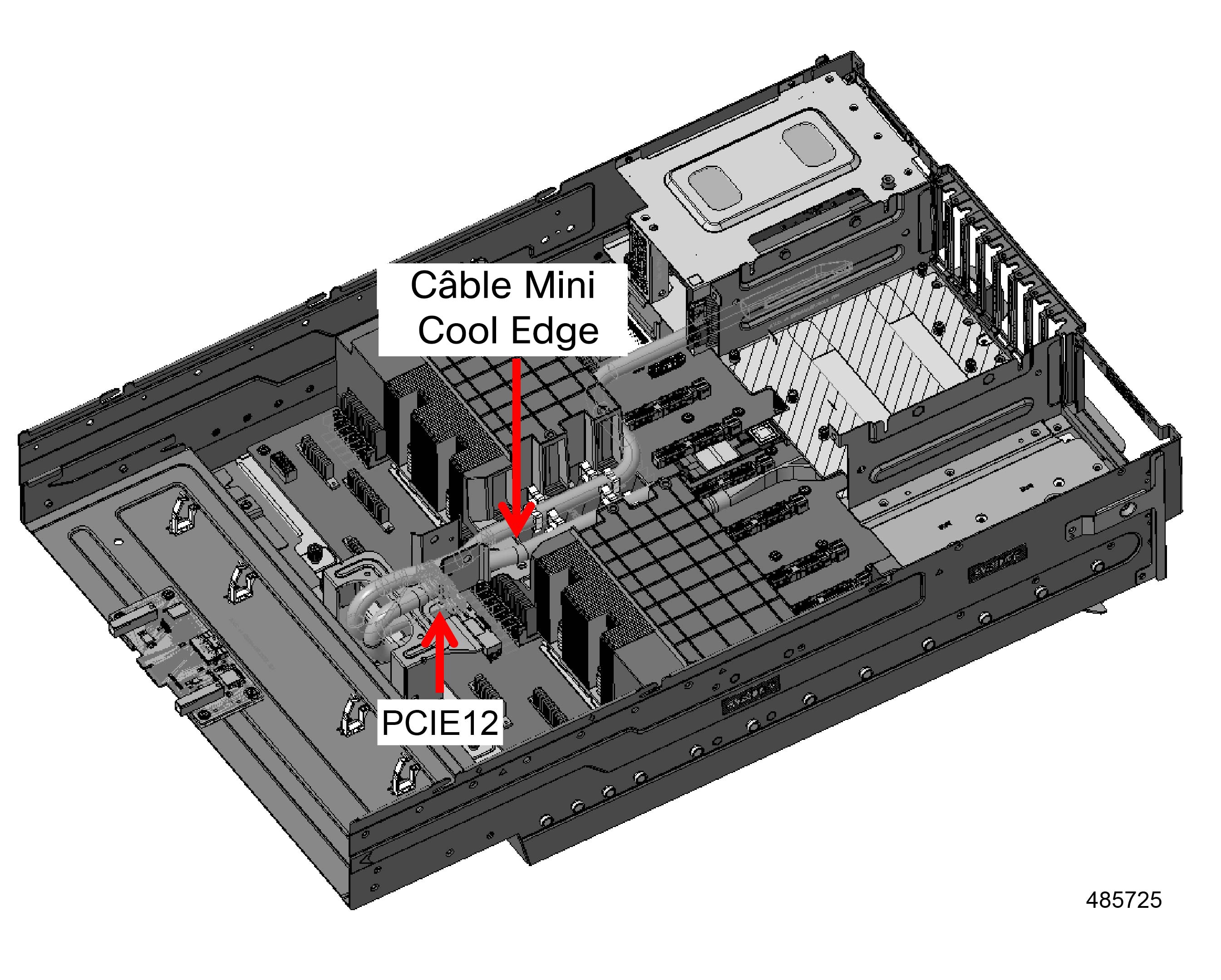

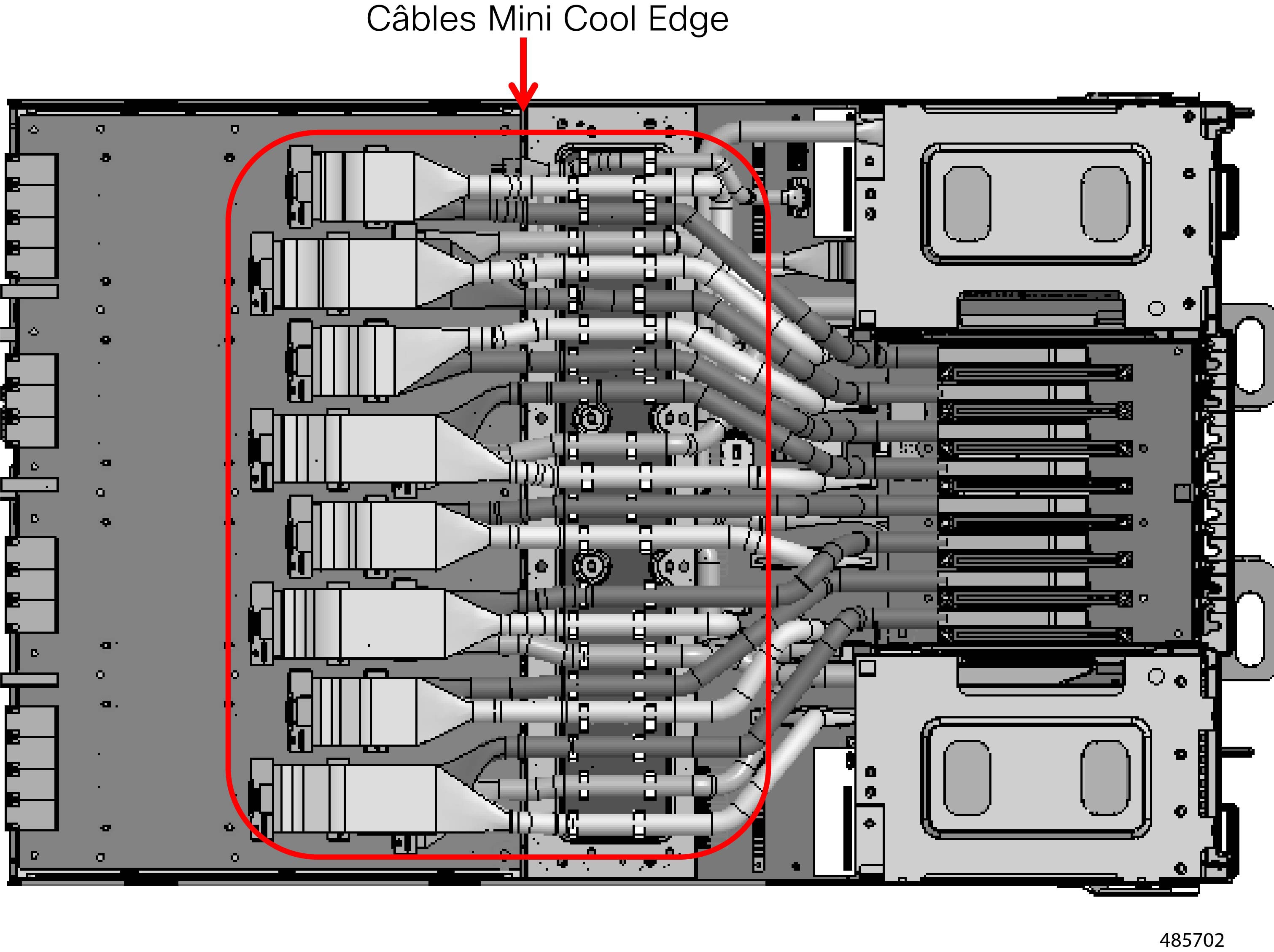

Illustration 6. Emplacement des câbles Mini Cool Edge

Étape 2

Saisissez chaque câble par le connecteur qui se fixe à la carte HIB.

Mise en garde



Ne tentez pas de débrancher le câble du module CEM!

Étape 3

Tenez le connecteur de câble à la verticale, puis tirez vers le haut jusqu’à ce qu’il se débranche de la prise du module HIB.

Étape 4

Répétez cette procédure pour chaque câble.

Prochaine étape

Retrait de la carte CEM

Retrait de la carte CEM


Mise en garde

La carte CEM prend en charge les câbles Mini Cool Edge qui se terminent sur la carte CEM et sur le module HIB. Si vous n’avez pas encore débranché les câbles Mini Cool Edge du module HIB, faites-le maintenant.

La carte CEM est fixée au serveur par dix (10) vis cruciformes M3 x 6 mm.

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l’aide du tournevis, retirez les vis M3 x 6 mm.

Illustration 7. Emplacement des vis

Étape 2

Saisissez la carte CEM par les bords, puis tirez-la pour la retirer du serveur.

Les huit câbles de la rangée supérieure doivent également être sortis du châssis où se trouve la carte CEM lorsque celle-ci sera déconnectée du serveur.

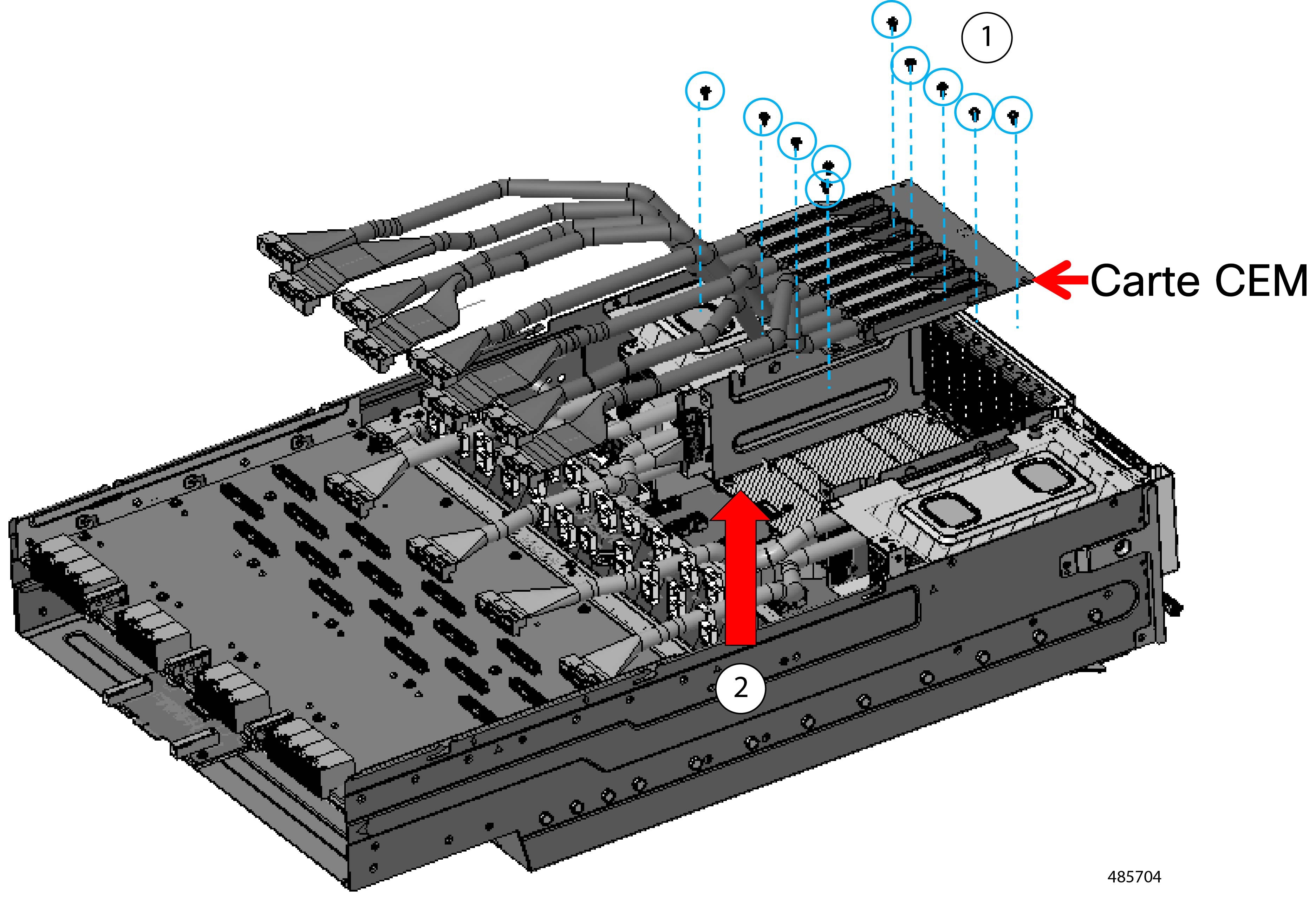

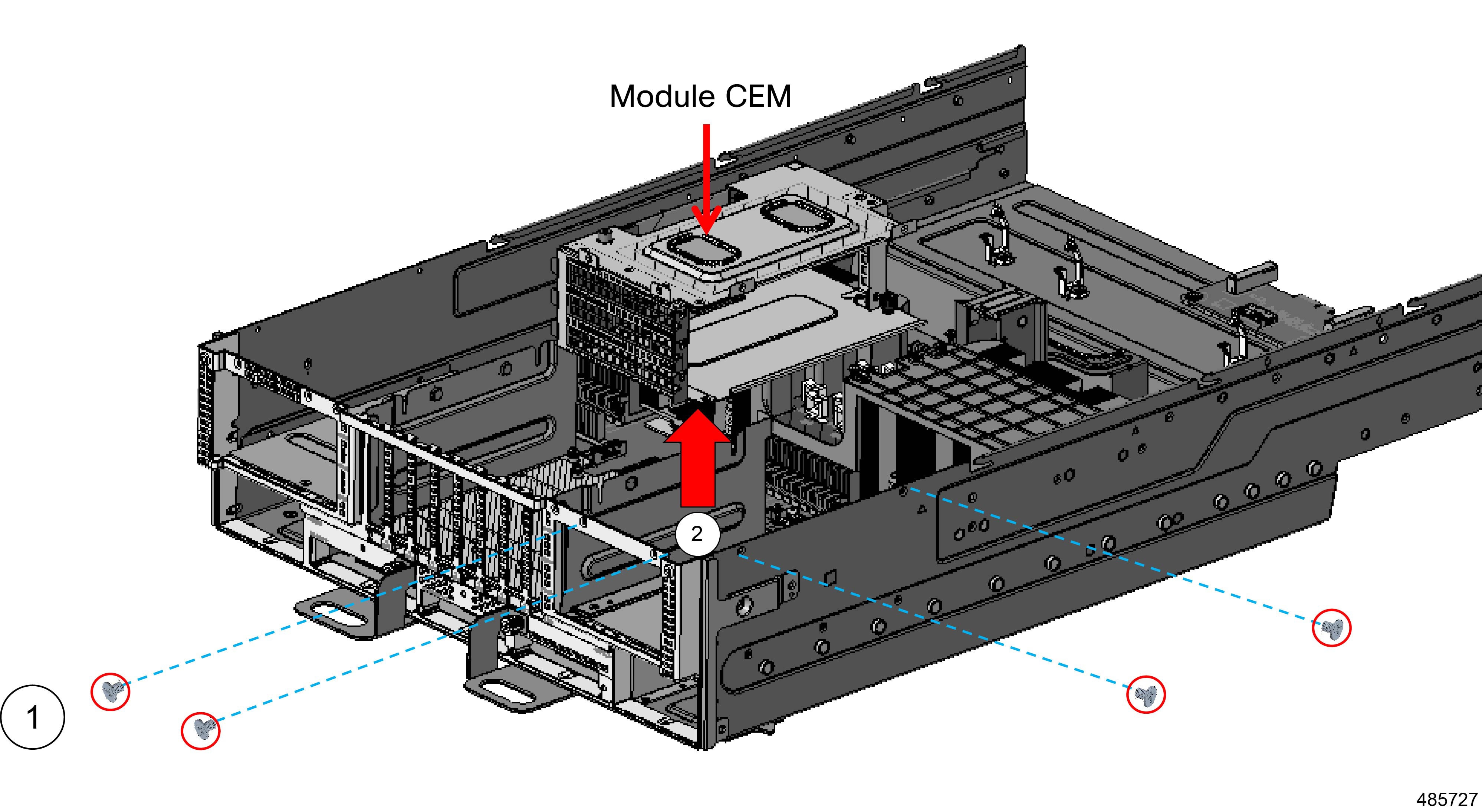

Illustration 8. Retrait de la carte CEM

Étape 3

Déconnectez les câbles de la carte CEM en utilisant le loquet du connecteur.

  1. Repérez le loquet du connecteur.

  2. Appuyez sur le loquet pour l’ouvrir.

  3. Tout en maintenant le loquet ouvert, tirez sur le câble pour le sortir du connecteur.

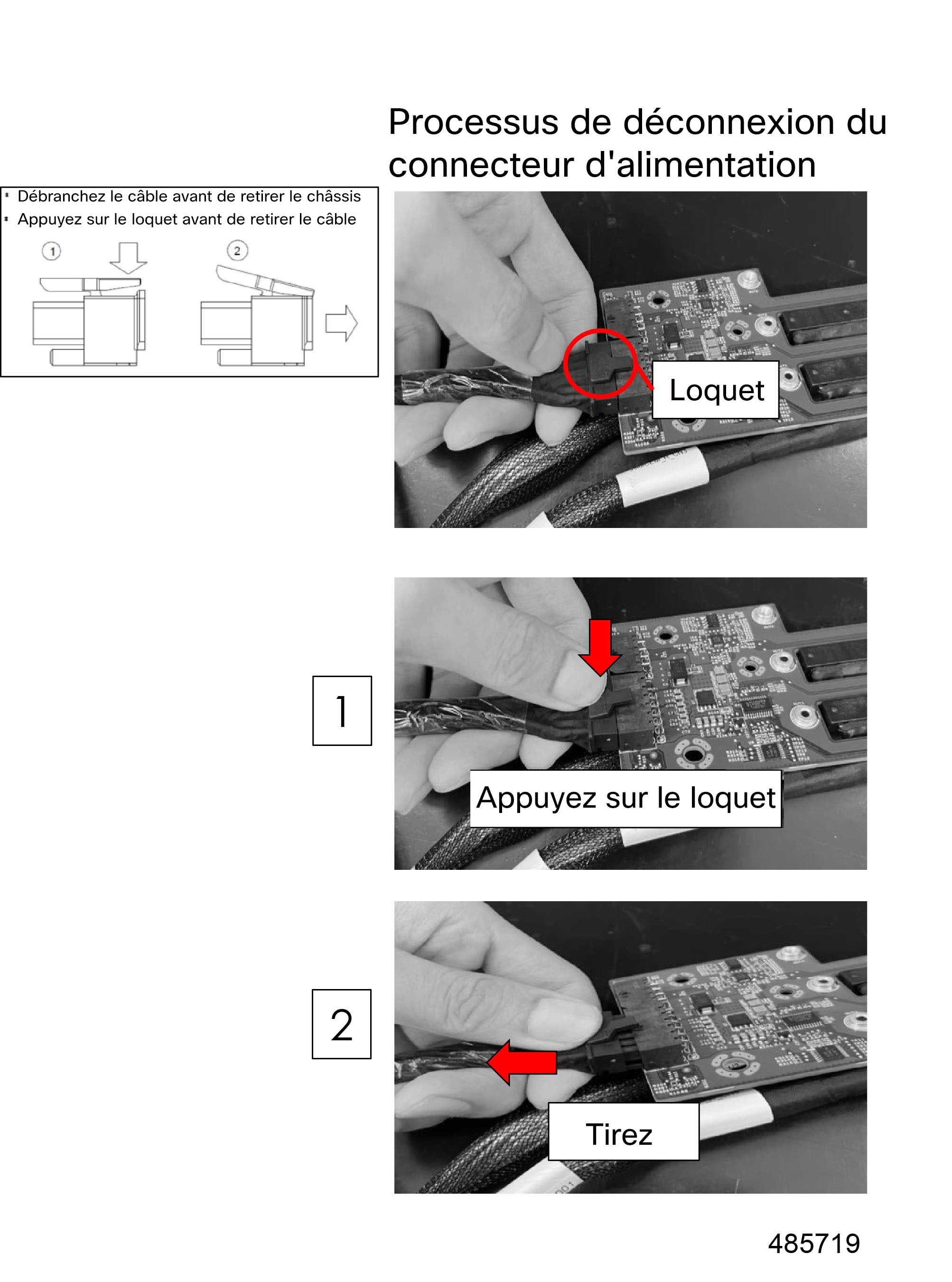

    Illustration 9. Retrait du câble d’alimentation

Étape 4

Répétez cette procédure pour chaque câble connecté à la carte CEM.

Prochaine étape

Retrait du câble d’alimentation principal

Retrait du câble d’alimentation principal

Le serveur est doté de plusieurs câbles d’alimentation différents qui se connectent à l’arrière de chaque bloc d’alimentation.

Utilisez la procédure suivante pour retirer un câble d’alimentation.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

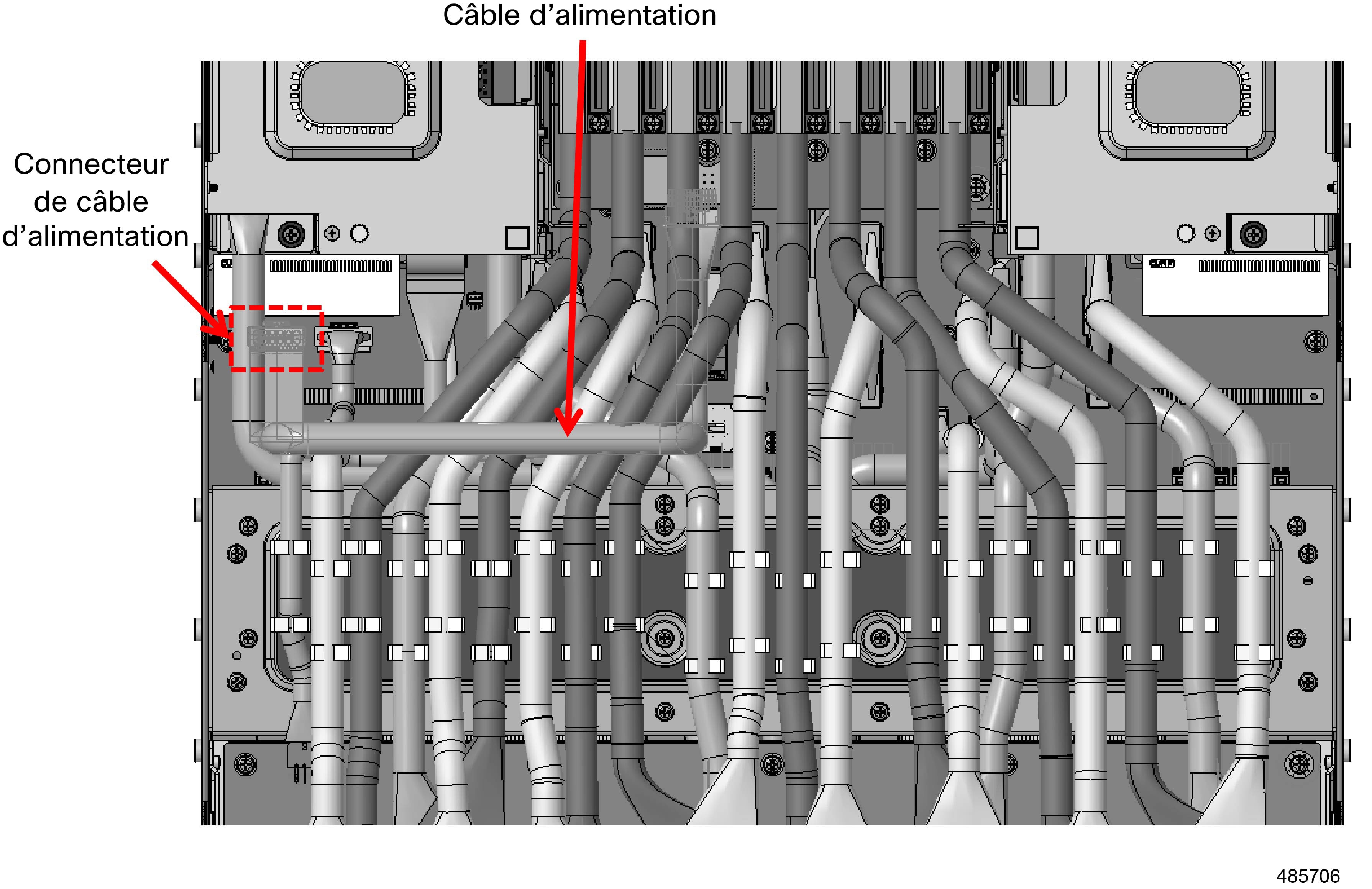

Repérez le câble d’alimentation et le connecteur du câble d’alimentation.

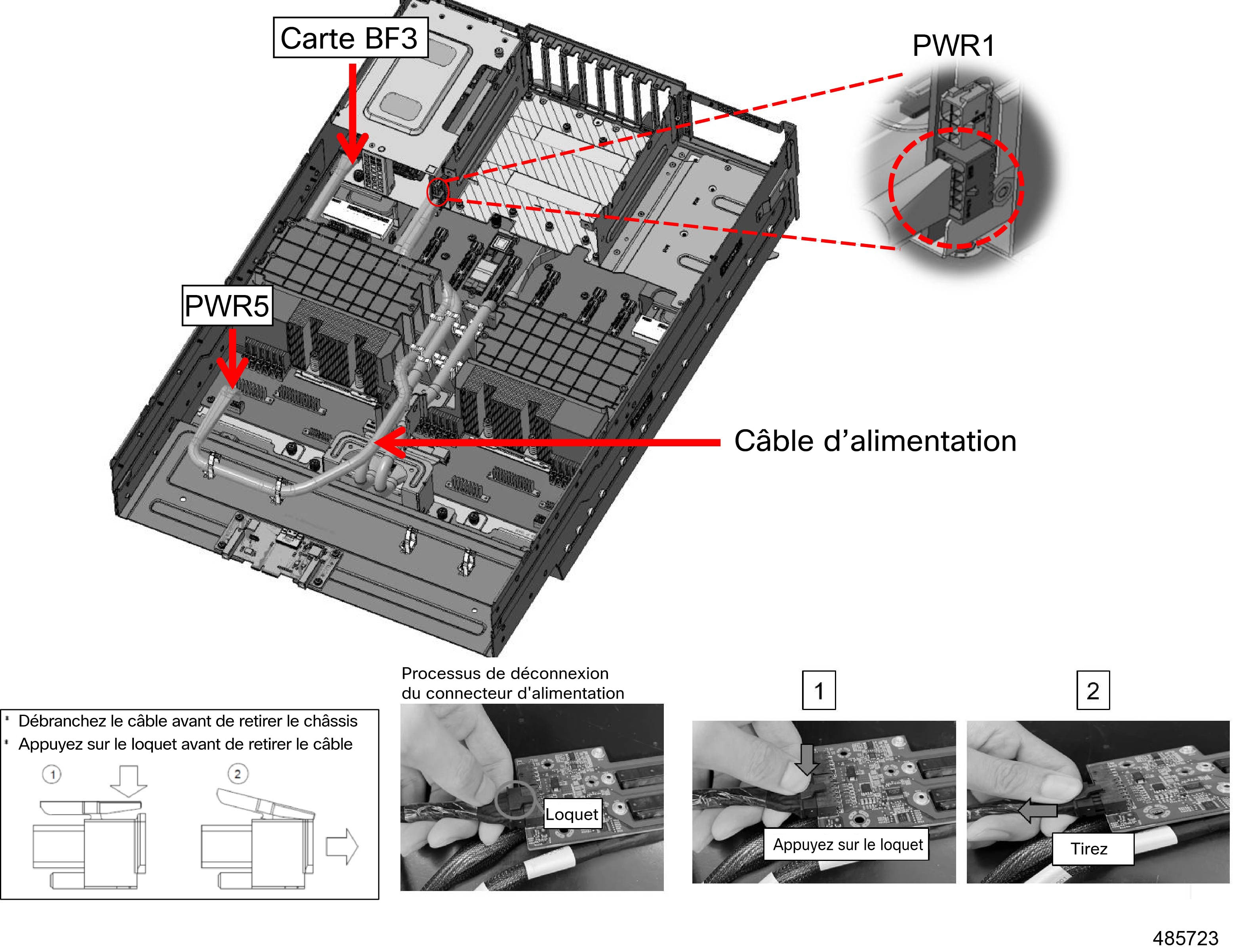

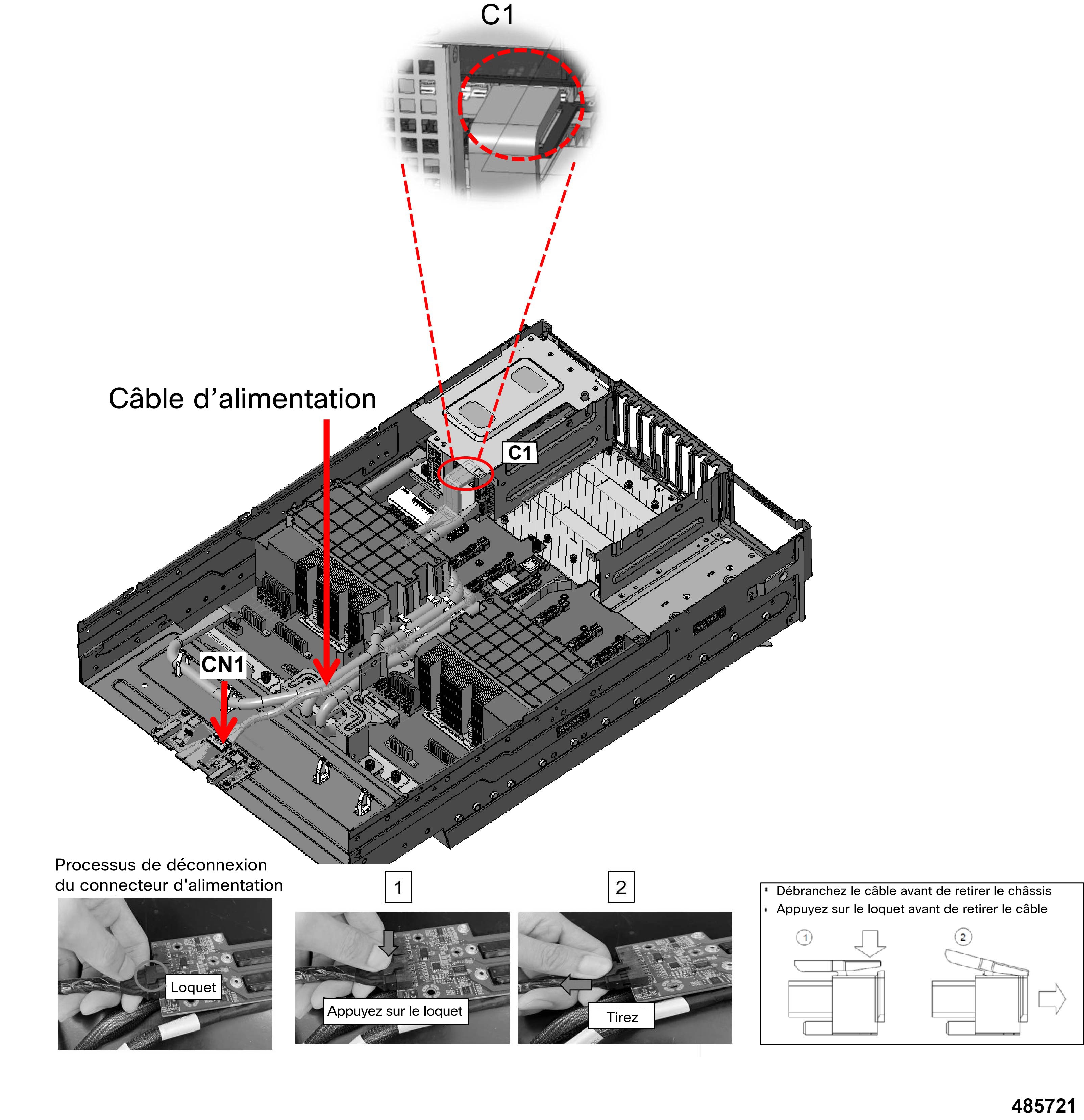

Illustration 10. Emplacement du câble d’alimentation et du connecteur du câble d’alimentation

Étape 2

Déconnectez le câble d’alimentation du bloc d’alimentation avec le loquet du connecteur.

  1. Repérez le loquet du connecteur.

  2. Appuyez sur le loquet pour l’ouvrir.

  3. Tout en maintenant le loquet ouvert, tirez sur le câble pour le sortir du connecteur.

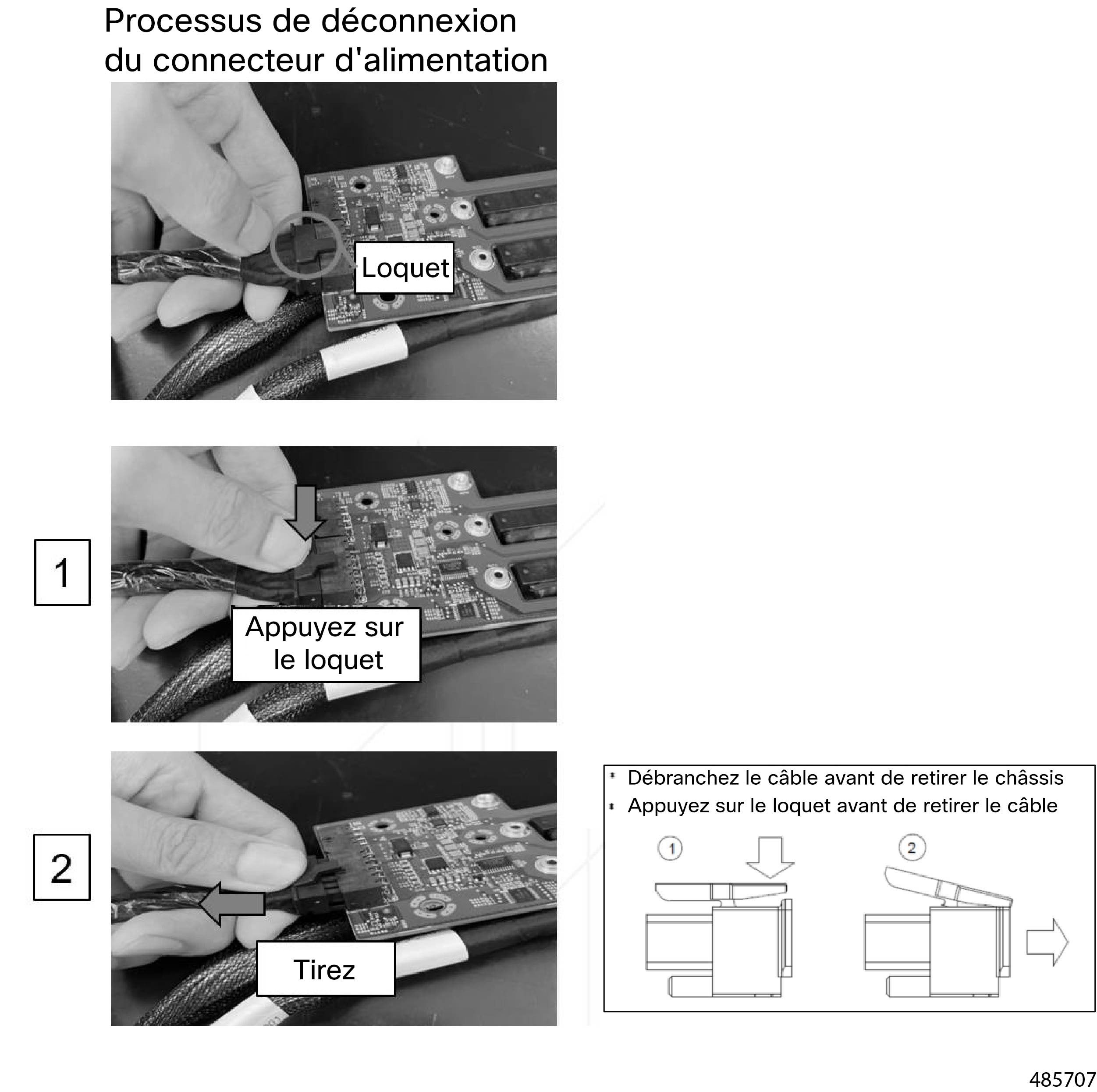

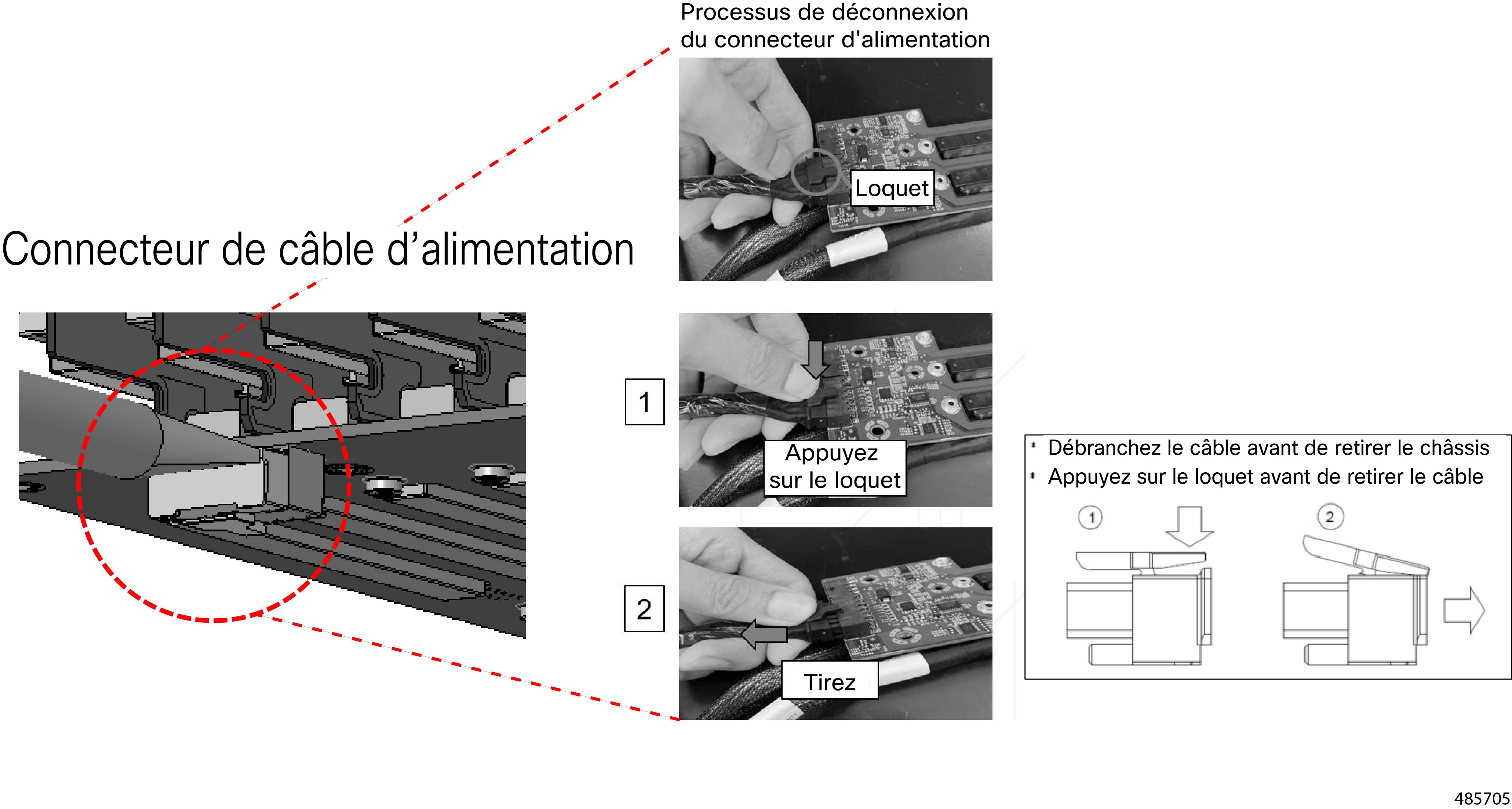

    Illustration 11. Retrait du câble d’alimentation du connecteur

Étape 3

Répétez cette procédure pour chaque câble d’alimentation.

Prochaine étape

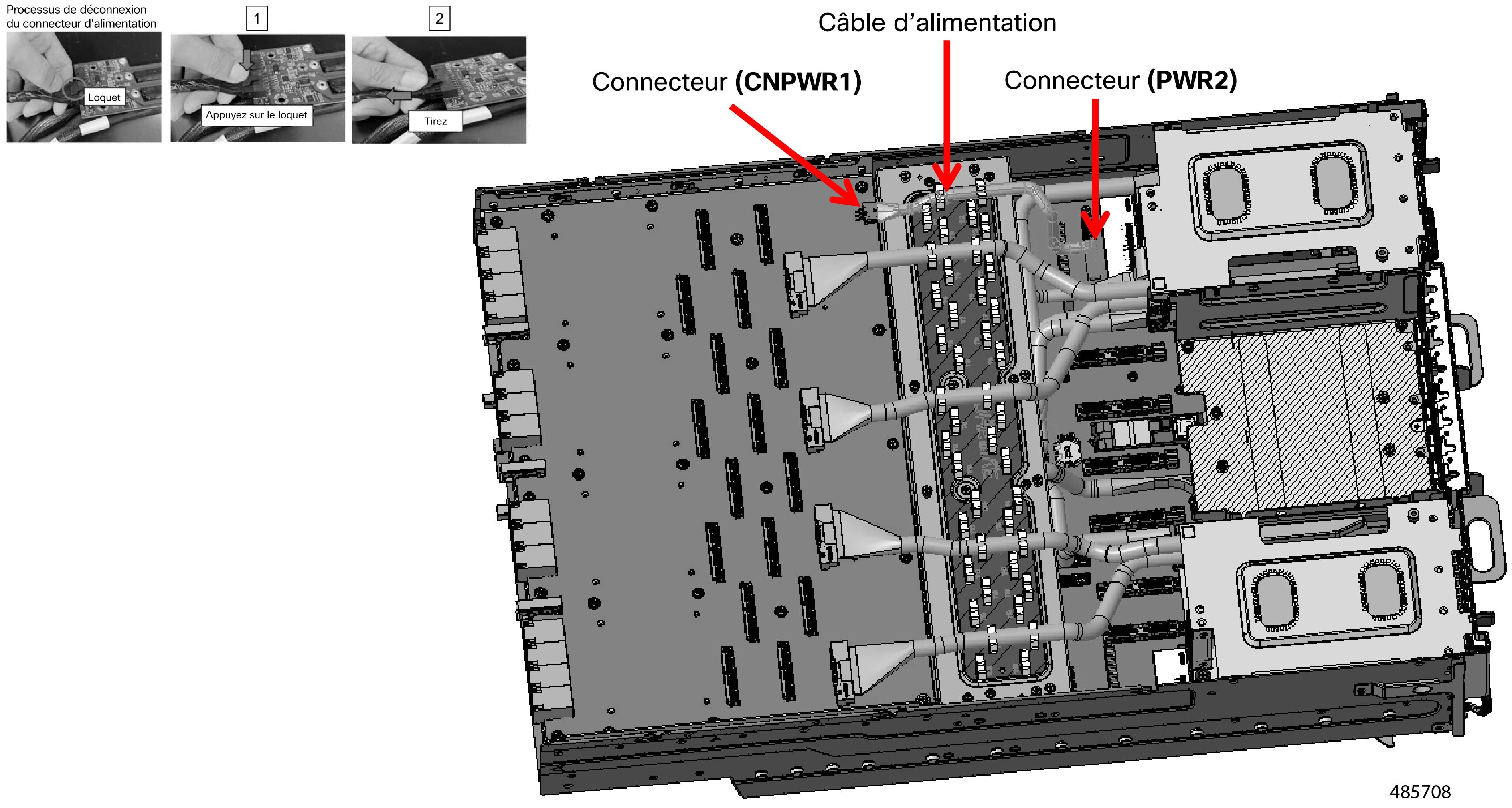

Retrait du câble CNPWR1 et PWR2

Retrait du câble CNPWR1 et PWR2

Le serveur est doté de plusieurs câbles d’alimentation qui permettent de les distribuer aux différents composants et cartes de circuits imprimés.

Suivez la procédure suivante pour déconnecter le câble d’alimentation qui se branche aux connecteurs CNPWR1 et PWR2.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez le câble d’alimentation.

Étape 2

Déconnectez les câbles d’alimentation de la carte CEM en utilisant le loquet du connecteur.

  1. Repérez le loquet du connecteur.

  2. Appuyez sur le loquet pour l’ouvrir.

  3. Tout en maintenant le loquet ouvert, tirez sur le câble pour le sortir du connecteur.

    Illustration 12. Retrait du câble du connecteur

Étape 3

Lorsque le câble est déconnecté, libérez-le de la pince de câble T1.

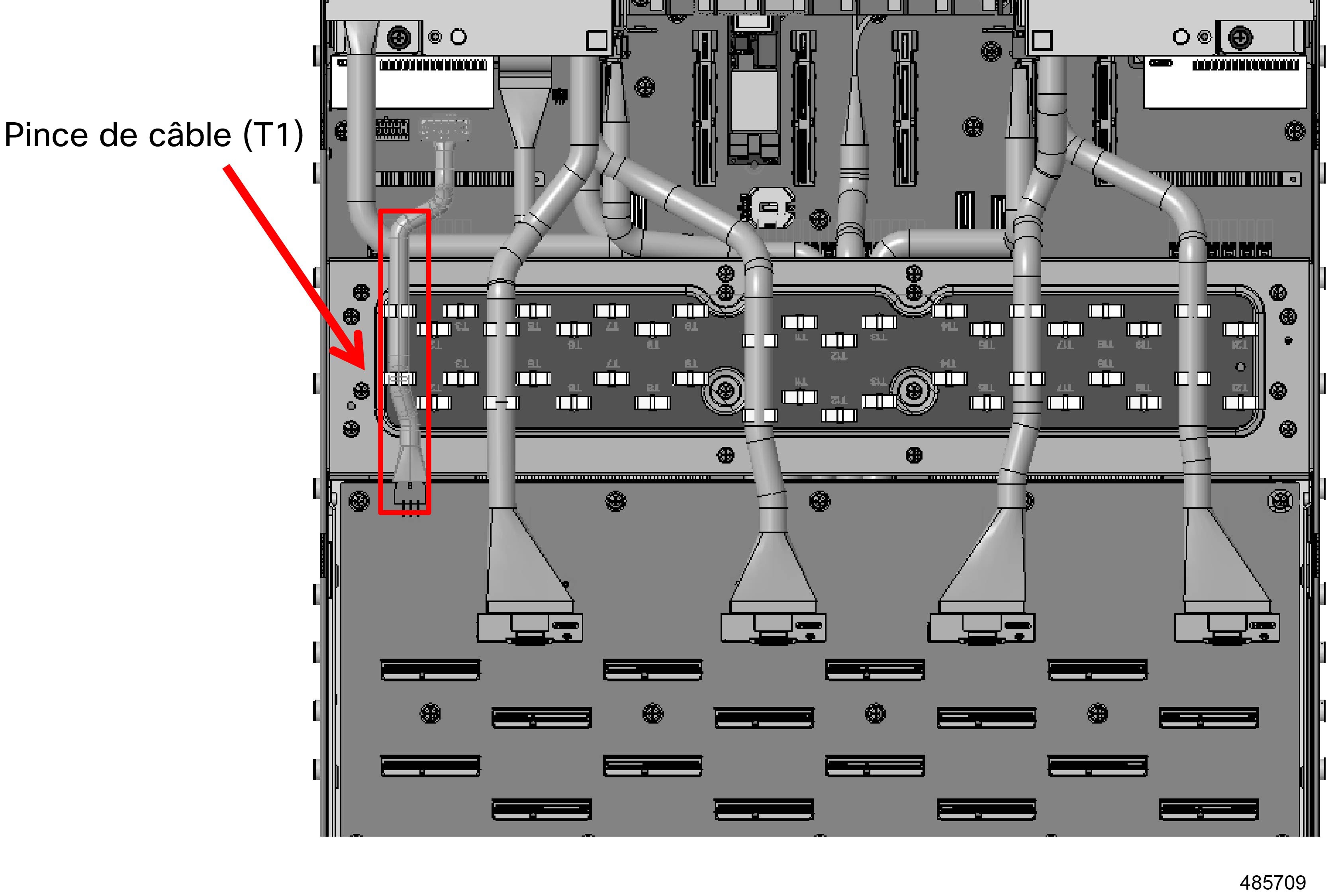

Illustration 13. Déconnexion de la pince de câble

Prochaine étape

Retrait du câble Mini Cool Edge CNCR1 et CNCR2

Retrait du câble Mini Cool Edge CNCR1 et CNCR2

Le serveur comporte plusieurs ensembles de câbles Mini Cool Edge.

  • Deux câbles de la rangée du bas se branchent aux connecteurs CCNR1 et CCNR2.

  • Une extrémité de chaque câble se connecte au module HIB.

  • L'autre extrémité du câble se connecte au module CEM.

Utilisez la procédure suivante pour retirer les câbles.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Saisissez chaque câble par le connecteur qui se fixe à la carte HIB.

Mise en garde



Ne tentez pas de débrancher le câble du module CEM!

Étape 2

Tenez le connecteur de câble à la verticale, puis tirez vers le haut jusqu’à ce qu’il se débranche du connecteur du module HIB.

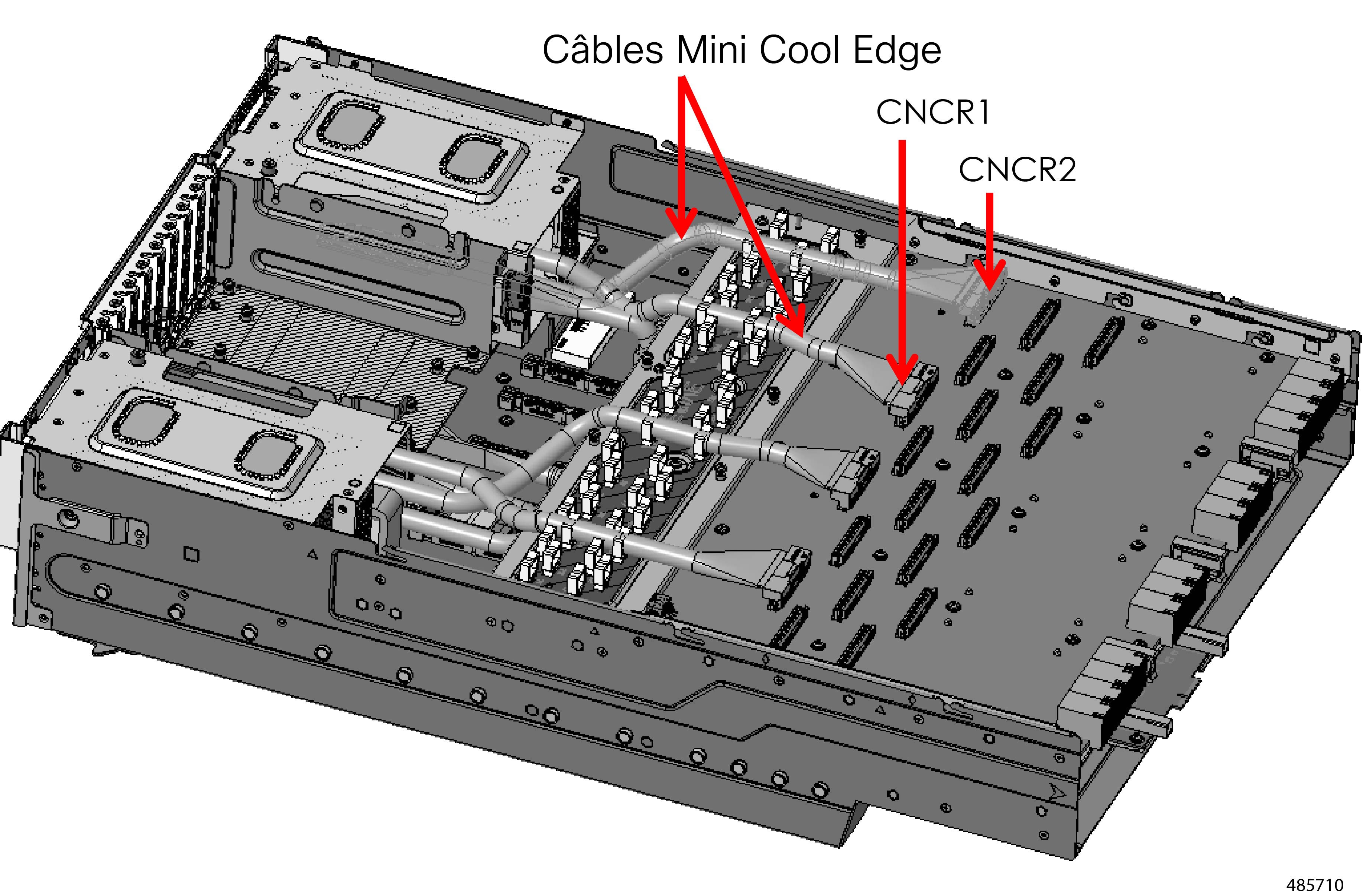

Illustration 14. Déconnexion du connecteur de câble

Étape 3

Répétez cette procédure pour débrancher les deux câbles du contrôleur HIB.

Étape 4

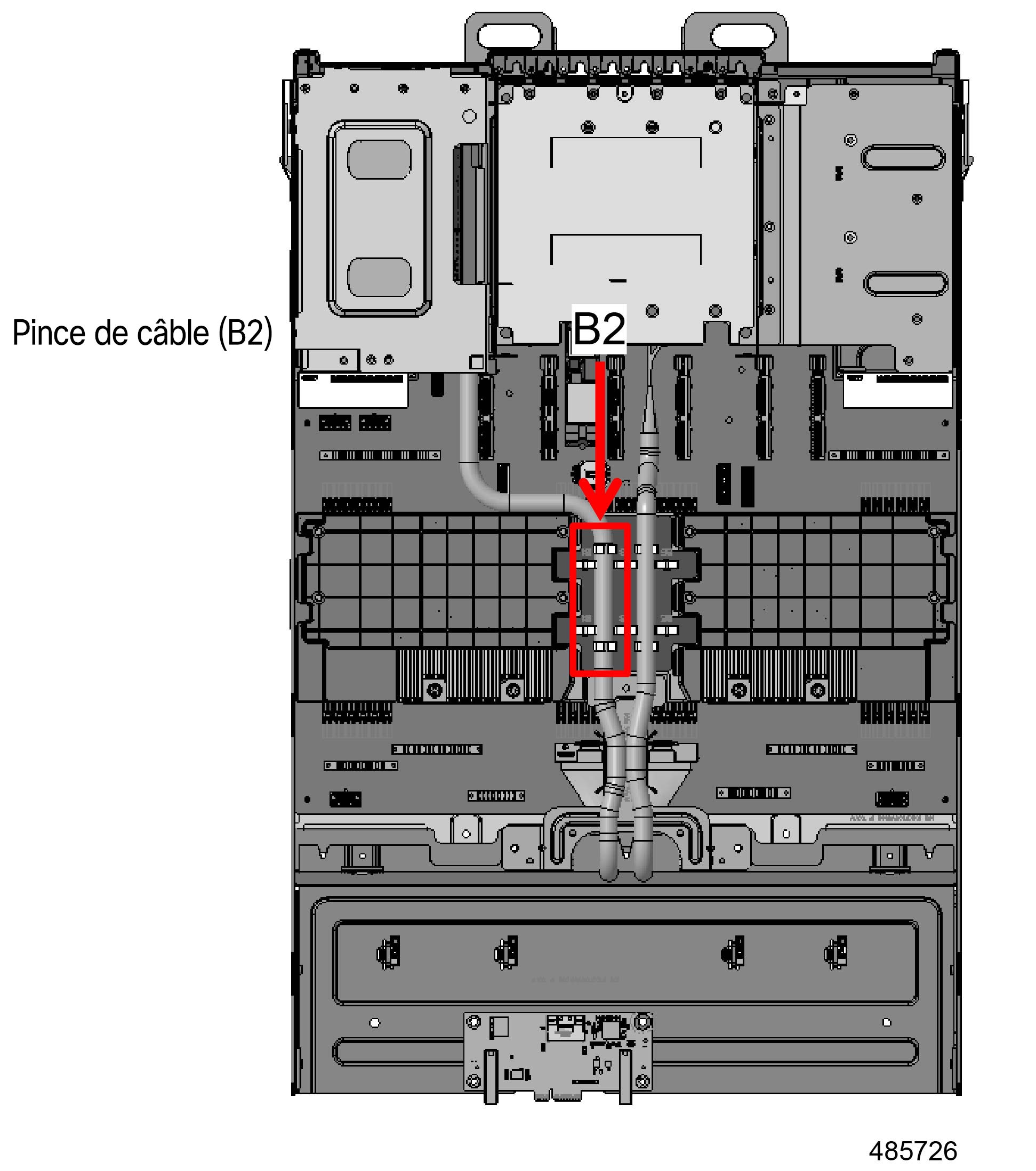

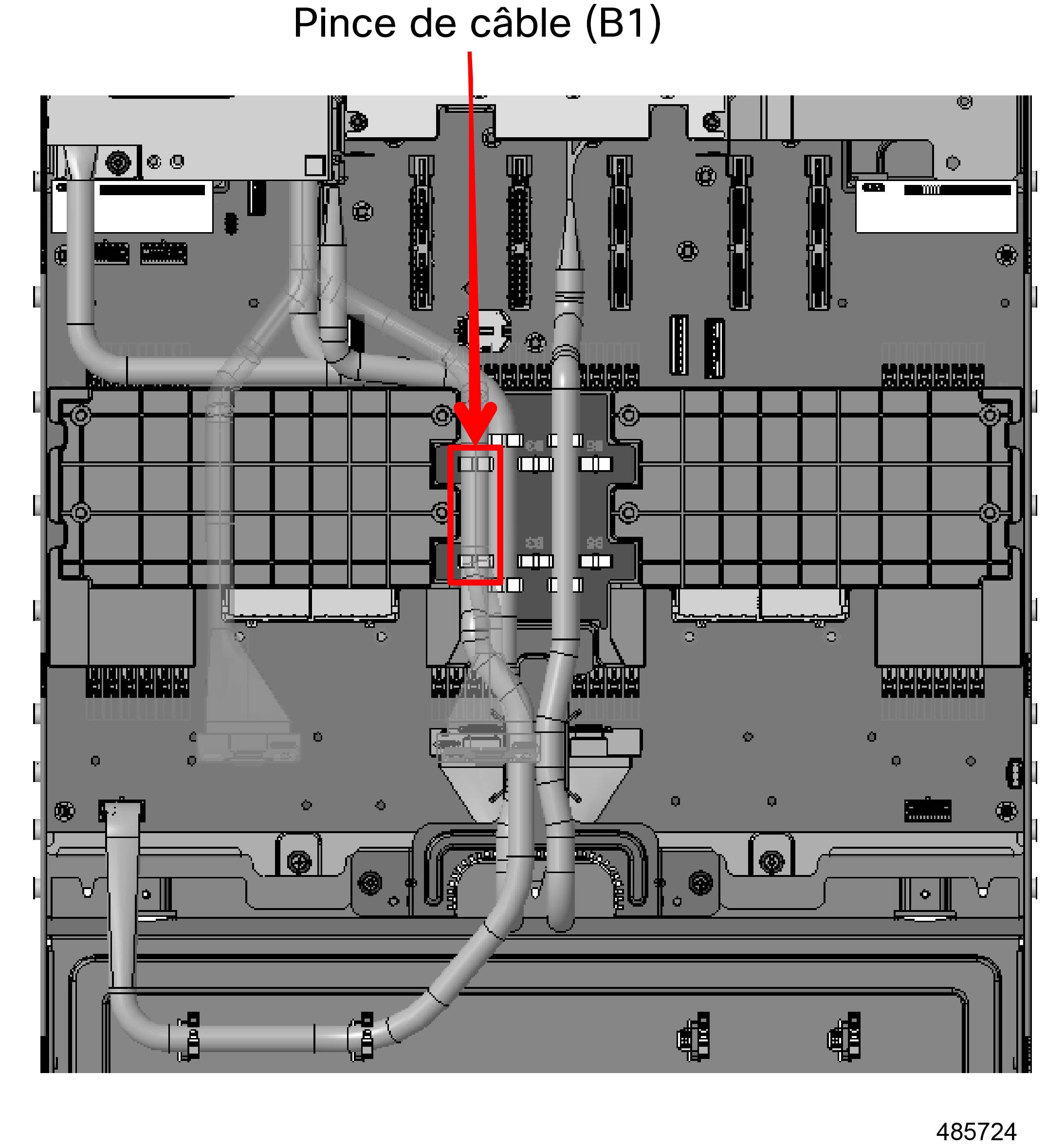

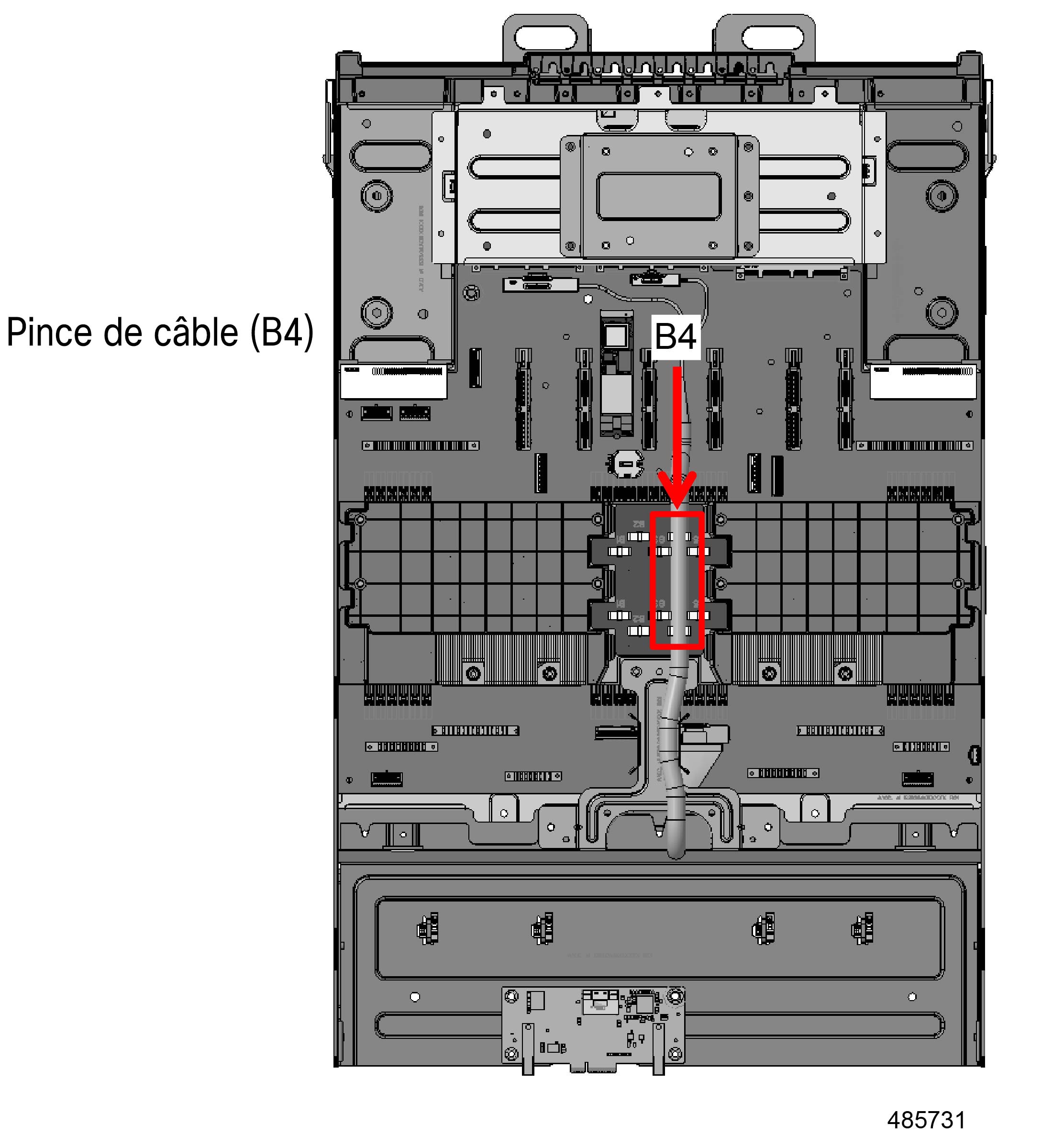

Lorsque les câbles sont déconnectés du module HIB, libérez les câbles des pinces de câble T16 et T20.

Prochaine étape

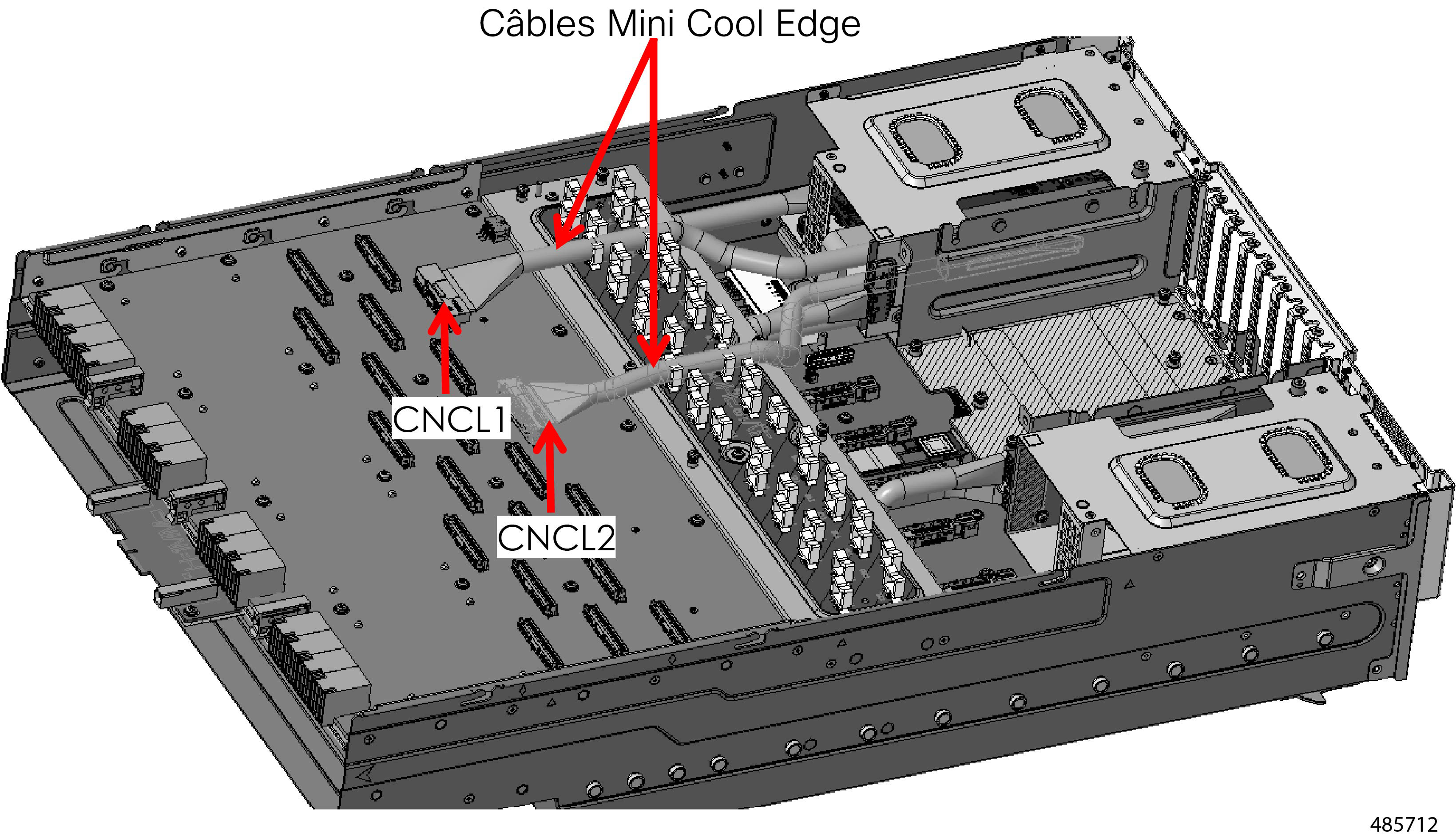

Retrait des câbles Mini Cool Edge CNCL1 et CNCL2

Retrait des câbles Mini Cool Edge CNCL1 et CNCL2

Le serveur comporte plusieurs ensembles de câbles Mini Cool Edge.

  • Deux câbles de la rangée du bas se branchent aux connecteurs CNCL1 et CNCL2.

  • Une extrémité de chaque câble se connecte au module HIB.

  • L'autre extrémité du câble se connecte à un module CEM.

Utilisez la procédure suivante pour retirer les câbles.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Saisissez chaque câble par le connecteur qui se fixe à la carte HIB.

Mise en garde



Ne tentez pas de débrancher le câble du module CEM!

Étape 2

Tenez le connecteur de câble à la verticale, puis tirez vers le haut jusqu’à ce qu’il se débranche du connecteur du module HIB.

Illustration 15. Débranchement du connecteur de câble du module HIB

Étape 3

Répétez cette procédure pour débrancher les deux câbles du contrôleur HIB.

Étape 4

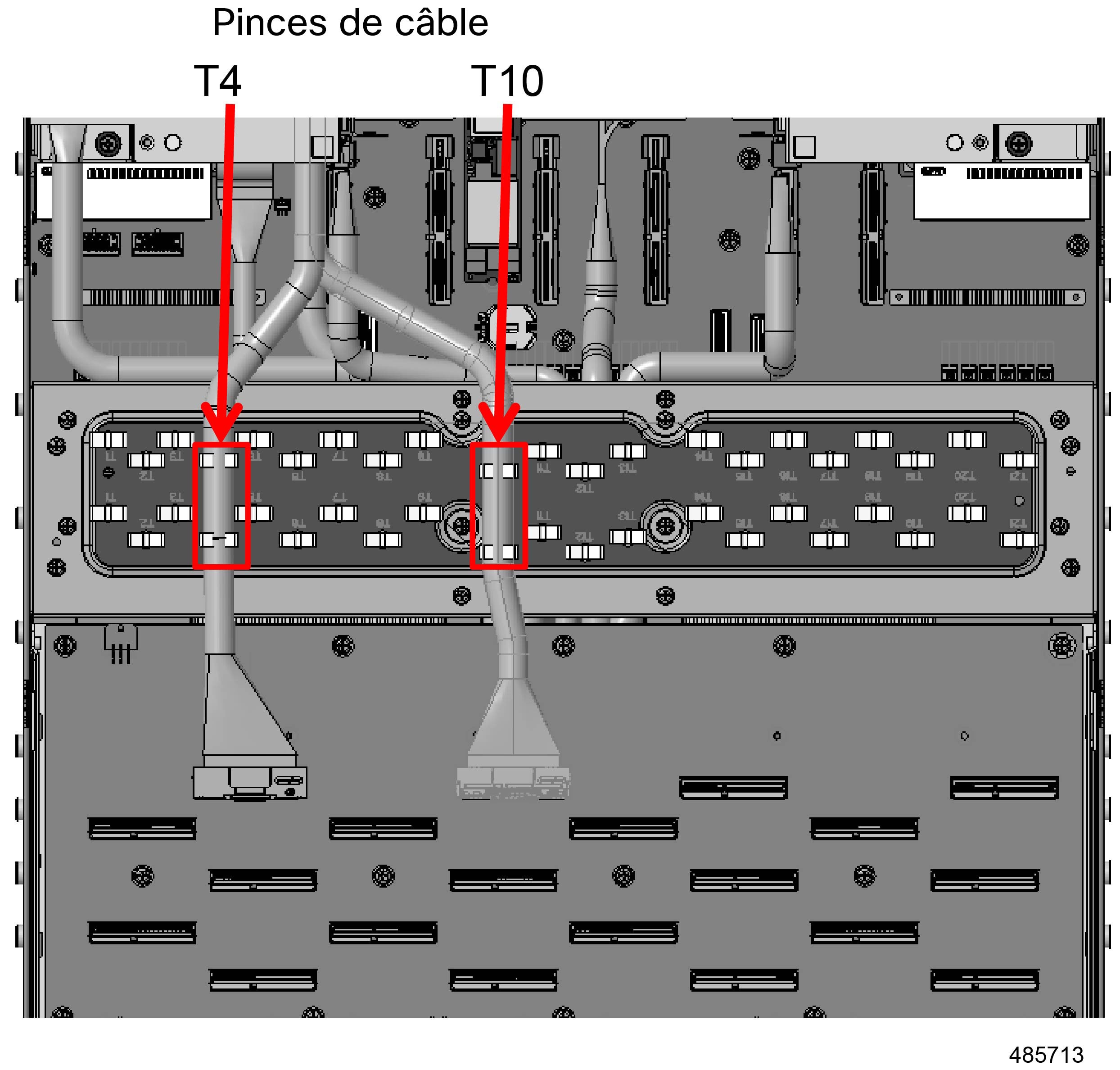

Lorsque les câbles sont déconnectés du module HIB, libérez les câbles des pinces de câble T4 et T10.

Illustration 16. Retrait des câbles des pinces de câble

Prochaine étape

Retrait du module HIB

Retrait du module HIB

Le module HIB est fixé au serveur par huit (8) vis cruciformes M3 x 6 mm et six (6) broches en T, à raison de trois de chaque côté du module.

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l’aide du tournevis, retirez les huit vis M3 x 6 mm.

Étape 2

Libérez les broches en T de chaque côté.

Étape 3

Faites glisser le module HIB vers l’avant, puis vers le haut pour le retirer du serveur.

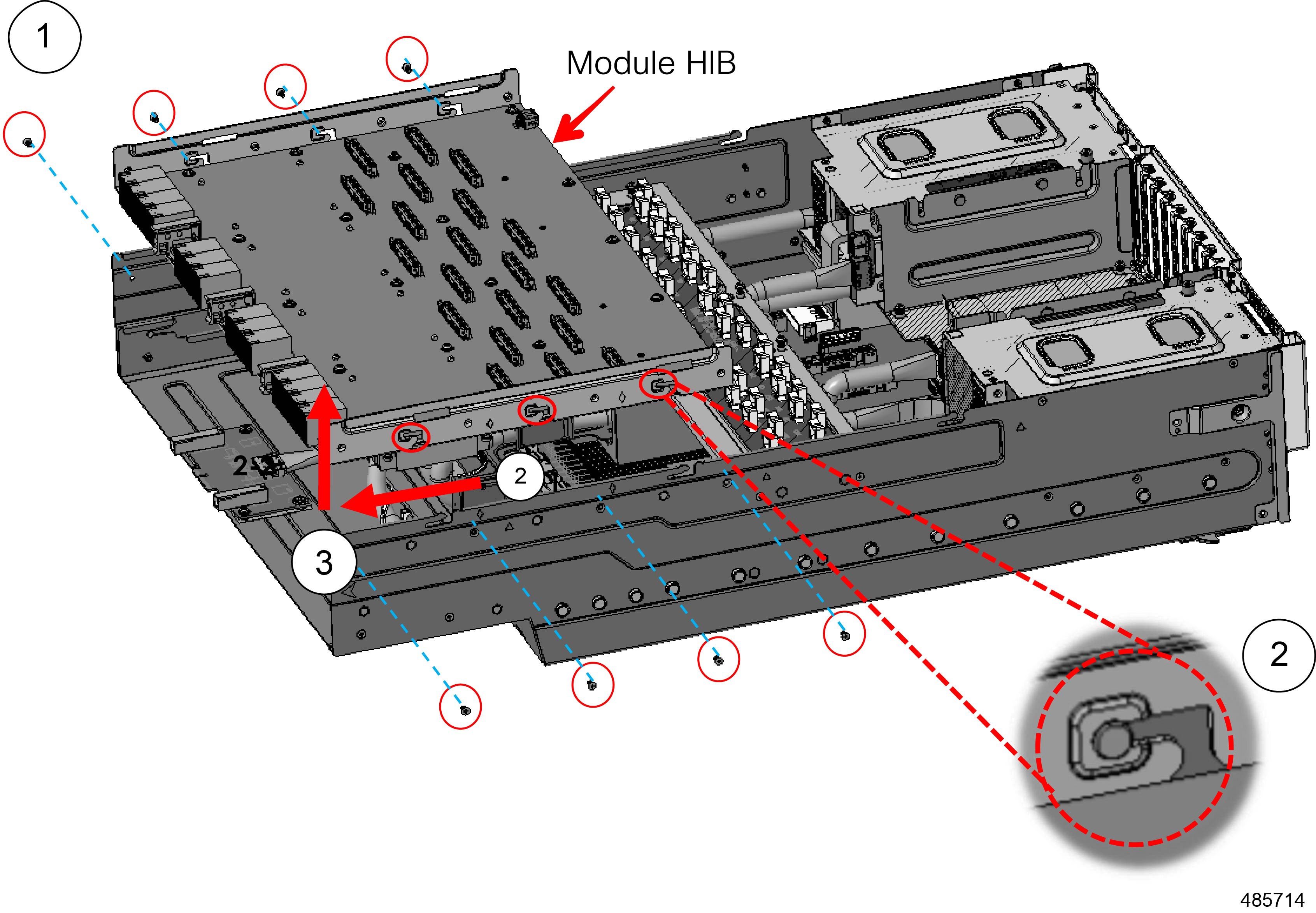

Illustration 17. Retrait du module HIB

Prochaine étape

Retrait du module de la grille d’aération

Retrait du module de la grille d’aération

Le module de grille d’aération se trouve au-dessus des couvercles du support de câbles. Il couvre la largeur du serveur. Le module est fixé au serveur à l’aide de huit (8) vis cruciformes M3 x 6 mm sur le dessus du module de la grille d’aération et de quatre (4) vis cruciformes M3 x 6 mm sur les côtés de la grille d’aération qui sont en contact avec les parois en tôle du serveur (à raison de deux vis par côté).

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l'aide du tournevis, retirez les huit vis M3 x 6 mm sur le dessus du module.

Illustration 18. Retrait des vis

Étape 2

À l'aide du tournevis, retirez les quatre vis M3 x 6 mm sur les côtés du serveur.

Étape 3

Saisissez le module de grille d’aération par les bords et retirez-le du serveur.

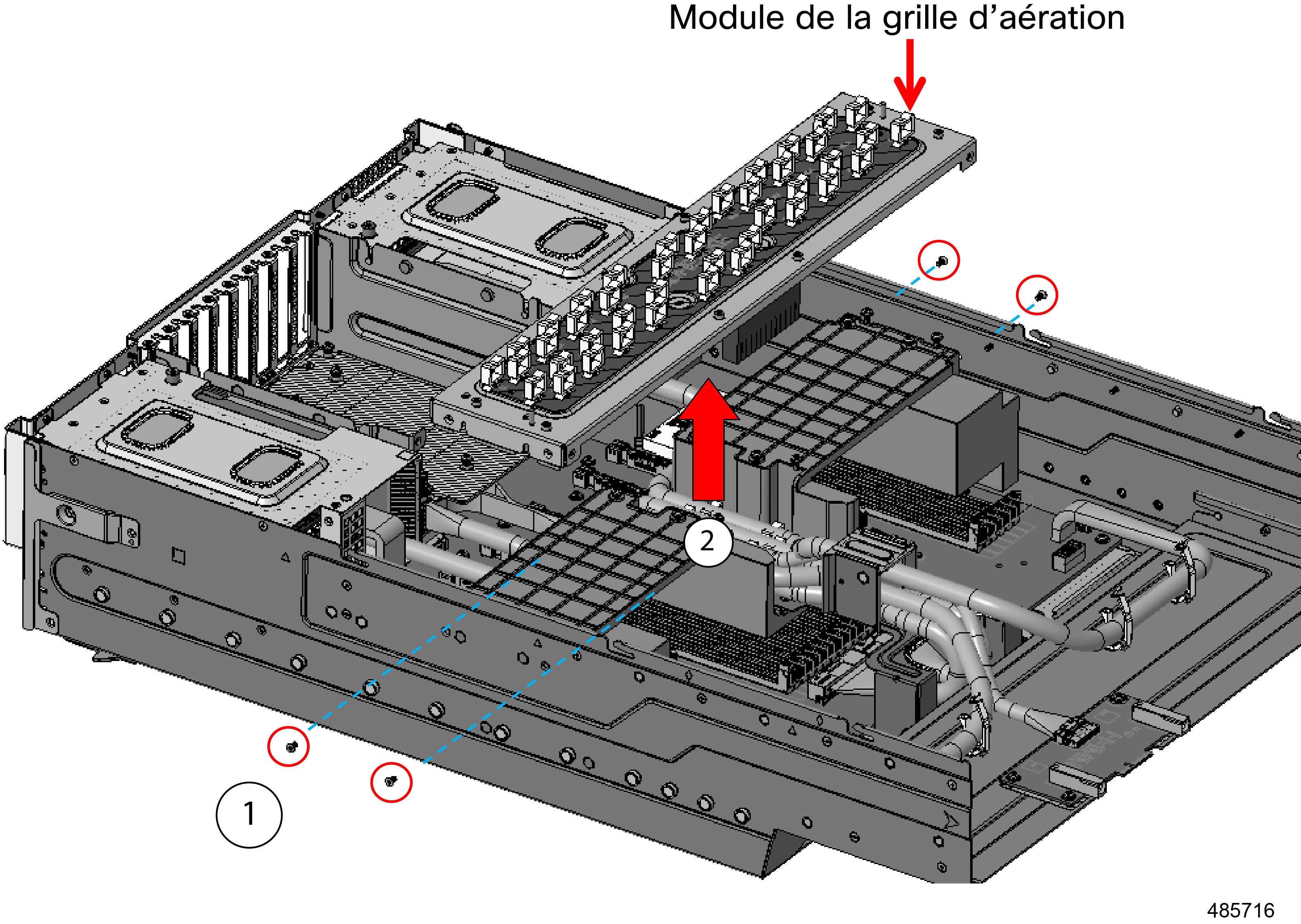

Illustration 19. Retrait du module de la grille d’aération

Prochaine étape

Retrait du couvercle du support de câbles

Retrait du couvercle du support de câbles

Le couvercle du support de câbles repose dans le serveur et n’est fixé par aucune attache.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Saisissez le module de support de câbles et soulevez-le pour le retirer.

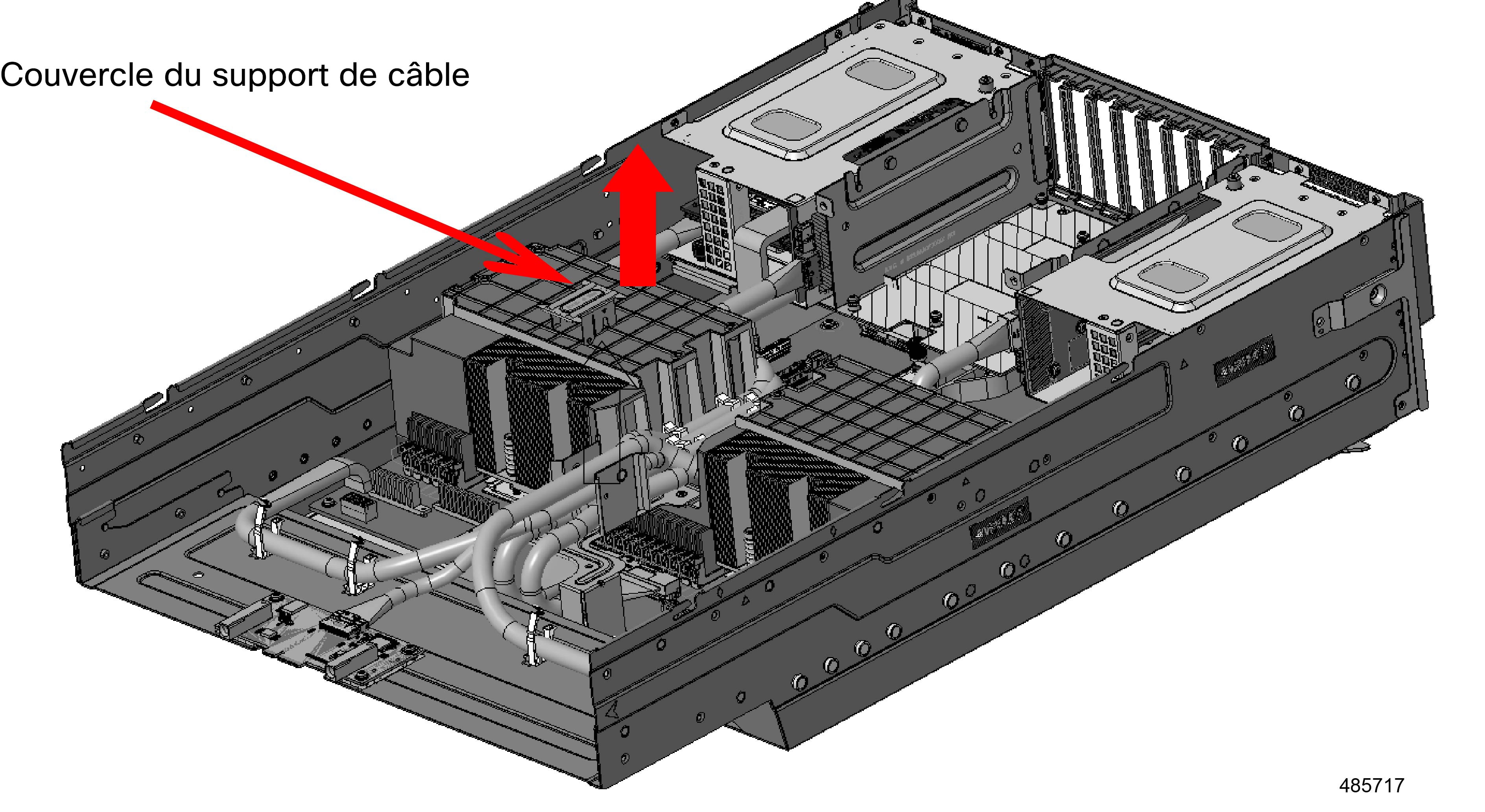

Illustration 20. Retrait du couvercle du support de câbles

Prochaine étape

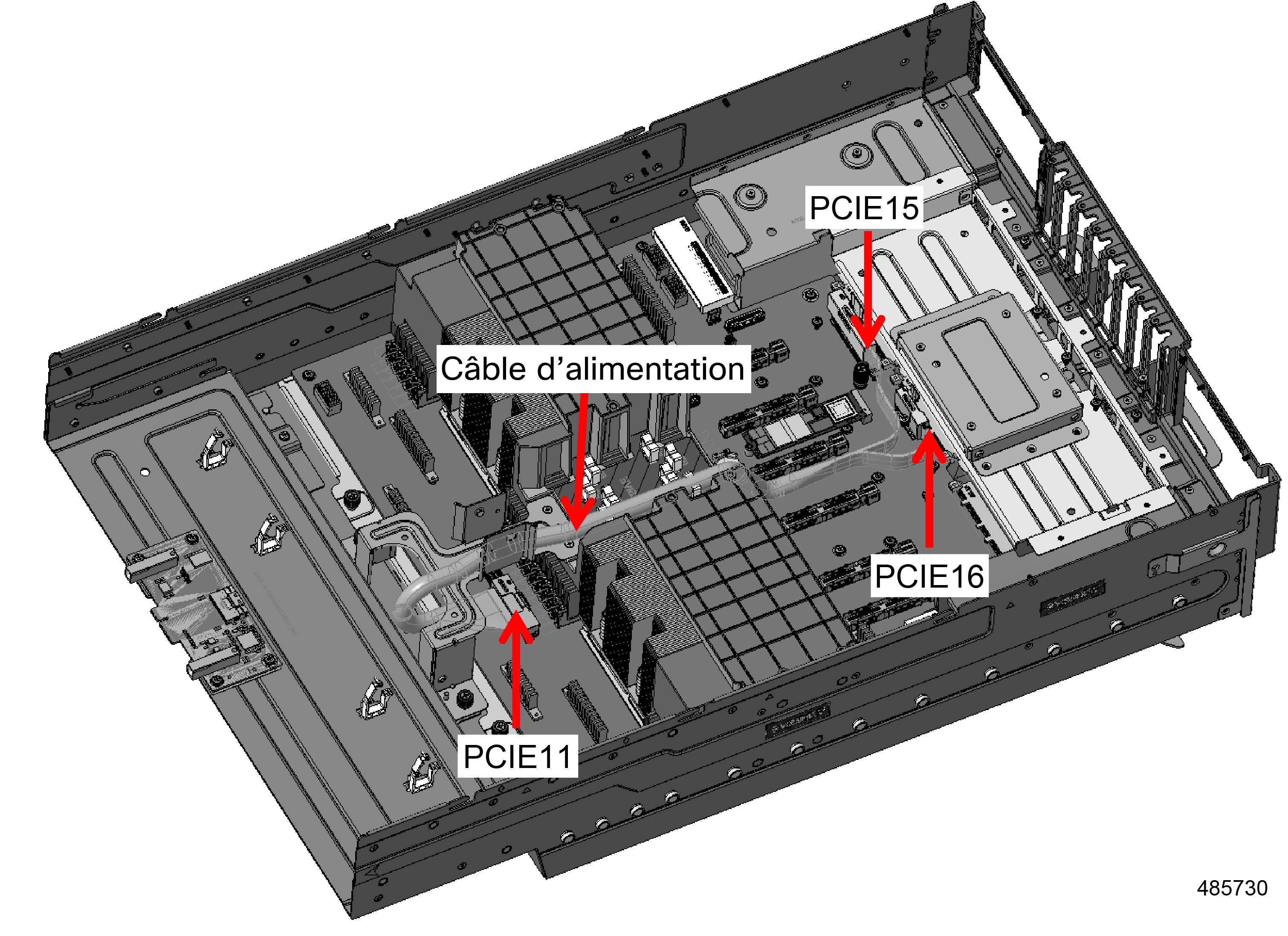

Retrait du câble d’alimentation PWR1 et PWR6

Retrait du câble d’alimentation PWR1 et PWR6

Le serveur comporte plusieurs câbles d’alimentation. Suivez cette procédure pour retirer le câble d’alimentation qui s’étend entre les connecteurs PWR1 et PWR6 HPM.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez le câble d’alimentation.

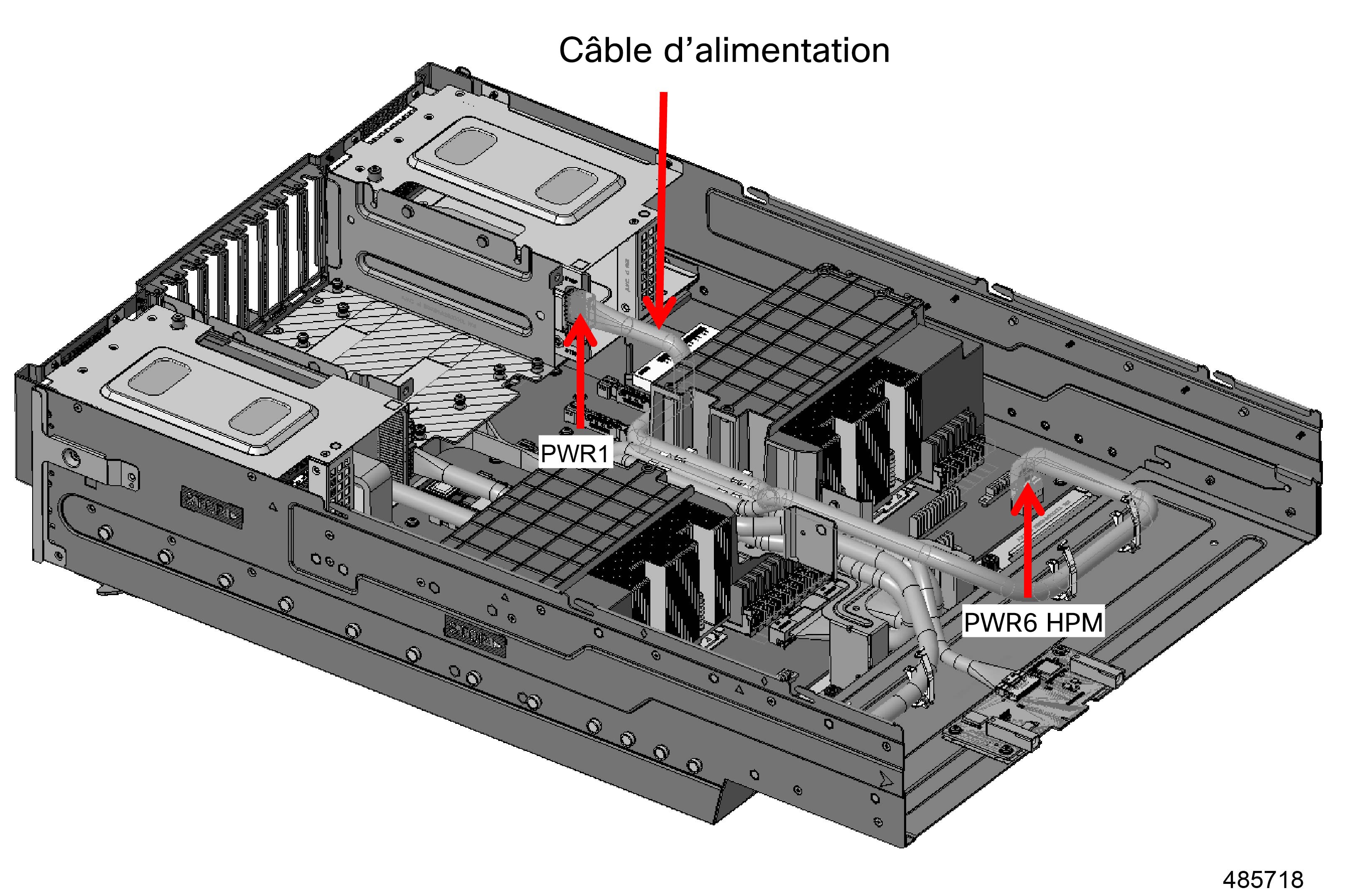

Illustration 21. Emplacement du câble d’alimentation

Étape 2

Déconnectez le câble d’alimentation avec le loquet du connecteur.

  1. Repérez le loquet du connecteur.

  2. Appuyez sur le loquet pour l’ouvrir.

  3. Tout en maintenant le loquet ouvert, tirez sur le câble pour le sortir du connecteur.

    Illustration 22. Déconnexion du câble du connecteur de câble

Prochaine étape

Retrait du module DC-SCM de droite

Retrait du module DC-SCM de droite

Le serveur comporte plusieurs modules CEM. Ils se trouvent des côtés droit et gauche du serveur. La droite et la gauche sont définies par rapport à l’arrière du serveur.

Le module CEM du côté droit du serveur est fixé par quatre (4) vis cruciformes M3 x 6 mm; deux vis se trouvent sur la mur latéral en tôle du serveur et deux vis sur le panneau avant du serveur.

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l’aide du tournevis, retirez les quatre vis M3 x 6 mm.

Étape 2

Saisissez le module CEM et sortez-le du serveur.

Illustration 23. Retrait du module DC-SCM de droite

Prochaine étape

Retrait du câble SAS

Retrait du câble SAS

Le serveur est doté d’un câble d’alimentation qui alimente la carte d’interposition SAS (le câble SAS). Le câble SAS se branche aux connecteurs CN1 et C1. Chaque extrémité du câble se termine par un connecteur à loquet.

Suivez la procédure suivante pour retirer le câble SAS.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez le câble SAS et les connecteurs.

Étape 2

Déconnectez le câble d’alimentation du bloc d’alimentation avec le loquet du connecteur.

  1. Repérez le loquet du connecteur.

  2. Appuyez sur le loquet pour l’ouvrir.

  3. Tout en maintenant le loquet ouvert, tirez sur le câble pour le sortir du connecteur.

    Illustration 24. Débranchement du câble du connecteur

Prochaine étape

Retrait du câble d’alimentation PWR1 et PWR5

Retrait du câble d’alimentation PWR1 et PWR5

Le serveur est doté de plusieurs câbles d'alimentation, dont un câble d'alimentation qui se connecte à la carte BF3 par les connecteurs PWR1 et PWR5.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez le câble.

Étape 2

Déconnectez le câble d’alimentation du bloc d’alimentation avec le loquet du connecteur.

  1. Repérez le loquet du connecteur.

  2. Appuyez sur le loquet pour l’ouvrir.

  3. Tout en maintenant le loquet ouvert, tirez sur le câble pour le sortir du connecteur.

    Illustration 25. Débranchement du câble du connecteur

Étape 3

Lorsque le câble est déconnecté, libérez-le de la pince de câble B1.

Illustration 26. Retrait du câble de la pince de câble

Prochaine étape

Retrait du câble Mini Cool Edge PCIE12

Retrait du câble Mini Cool Edge PCIE12

Le serveur est doté de plusieurs câbles Mini Cool Edge, y compris un câble qui se connecte au connecteur PCIE12. Ce câble ne fait pas partie des 16 câbles des rangées supérieure et inférieure qui se connectent au module HIB. Au lieu de cela, il se connecte à la carte mère principale.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez le câble.

Illustration 27. Emplacement du câble Mini Cool Edge PCIE12

Étape 2

Saisissez le câble par le connecteur à une extrémité et tirez-le pour le déconnecter.

Étape 3

Saisissez le câble par l’autre connecteur et tirez-le pour le déconnecter.

Étape 4

Lorsque les deux bouts du câble sont déconnectés, libérez-le de la pince de câble B2.

Illustration 28. Retrait du câble de la pince de câble

Étape 5

Une fois les deux extrémités du câble déconnectées, retirez le câble du serveur en le tirant vers le haut.

Prochaine étape

Retrait du module DC-SCM de gauche

Retrait du module DC-SCM de gauche

Le serveur comporte plusieurs modules CEM. Ils se trouvent des côtés droit et gauche du serveur. La droite et la gauche sont définies par rapport à l’arrière du serveur.

Le module CEM du côté gauche du serveur est fixé par quatre (4) vis cruciformes M3 x 6 mm; deux vis se trouvent sur la mur latéral en tôle du serveur et deux vis sur le panneau avant du serveur.

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

À l’aide du tournevis, retirez les quatre vis M3 x 6 mm.

Étape 2

Saisissez le module CEM et sortez-le du serveur.

Illustration 29. Retrait du module DC-SCM de gauche

Prochaine étape

Retrait de la barre transversale CEM

Retrait de la barre transversale CEM

La barre transversale CEM est une pièce métallique qui couvre toute la largeur du serveur. Elle procure du support et des points de fixation pour les modules CEM. Elle est fixée au serveur par 12 vis cruciformes M3 x 4 mm.

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez les vis.

Illustration 30. Emplacement des vis

Étape 2

À l'aide du tournevis, retirez les douze vis, puis retirez la barre transversale CEM du serveur.

Illustration 31. Retrait de la barre transversale CEM

Prochaine étape

Retrait du câble d'alimentation PCIE11, PCIE15 et PCIE16

Retrait du câble d'alimentation PCIE11, PCIE15 et PCIE16

Le serveur est doté de plusieurs câbles d’alimentation, y compris un câble en Y qui se connecte à une extrémité au connecteur PCIE11 et dont les autres extrémités se connectent aux connecteurs PCIE15 et PCIE16.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez le câble.

Illustration 32. Emplacement du câble d’alimentation PCIe11, 15 et 16

Étape 2

Débranchez le câble en tirant sur chacun des connecteurs.

Étape 3

Lorsque le câble est déconnecté, libérez-le de la pince à câble B4, puis retirez le câble du serveur.

Illustration 33. Retrait du câble de la pince de câble

Prochaine étape

Retrait de la grille d’aération et du support de câbles

Retrait de la grille d’aération et du support de câbles

La grille d’aération et le support de câbles ne forment qu’une seule pièce qui assure une circulation d’air optimale tout en permettant d’organiser les câbles qui passent au milieu du serveur. Cette pièce unique est fixée au serveur par deux (2) vis cruciformes M3 x 10,2 mm.

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Localisez les vis de serrage M3 x 10,2 mm.

Illustration 34. Emplacement des vis de serrage

Étape 2

À l’aide du tournevis, retirez les deux vis de serrage et retirez la grille d’aération et le support de câbles du serveur.

Illustration 35. Retrait de la grille d’aération et du support de câbles

Prochaine étape

Retrait du dissipateur thermique et du module de l’unité centrale

Retrait du dissipateur thermique et du module de l’unité centrale

Chacun des processeurs du serveur a un dissipateur thermique qui repose sur l’unité centrale. Le dissipateur thermique est fixé au serveur par six (6) vis cruciformes imperdables, pour un total de 12 vis dans une configuration à double UC.

Les vis se fixent dans dans le cadre du connecteur de sorte que le processeur soit fixé dans le support par le même ensemble de vis.

Munissez-vous d’un tournevis cruciforme n° 2 avant d’entreprendre cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez les vis.

Illustration 36. Emplacement des vis

Étape 2

À l’aide du tournevis, retirez les vis.

Étape 3

Retirez les dissipateurs thermiques du serveur.

Étape 4

Saisissez l’unité centrale et le cadre de rétention, puis tirez-les pour les déconnecter du support de l’UC, et retirez-les du serveur.

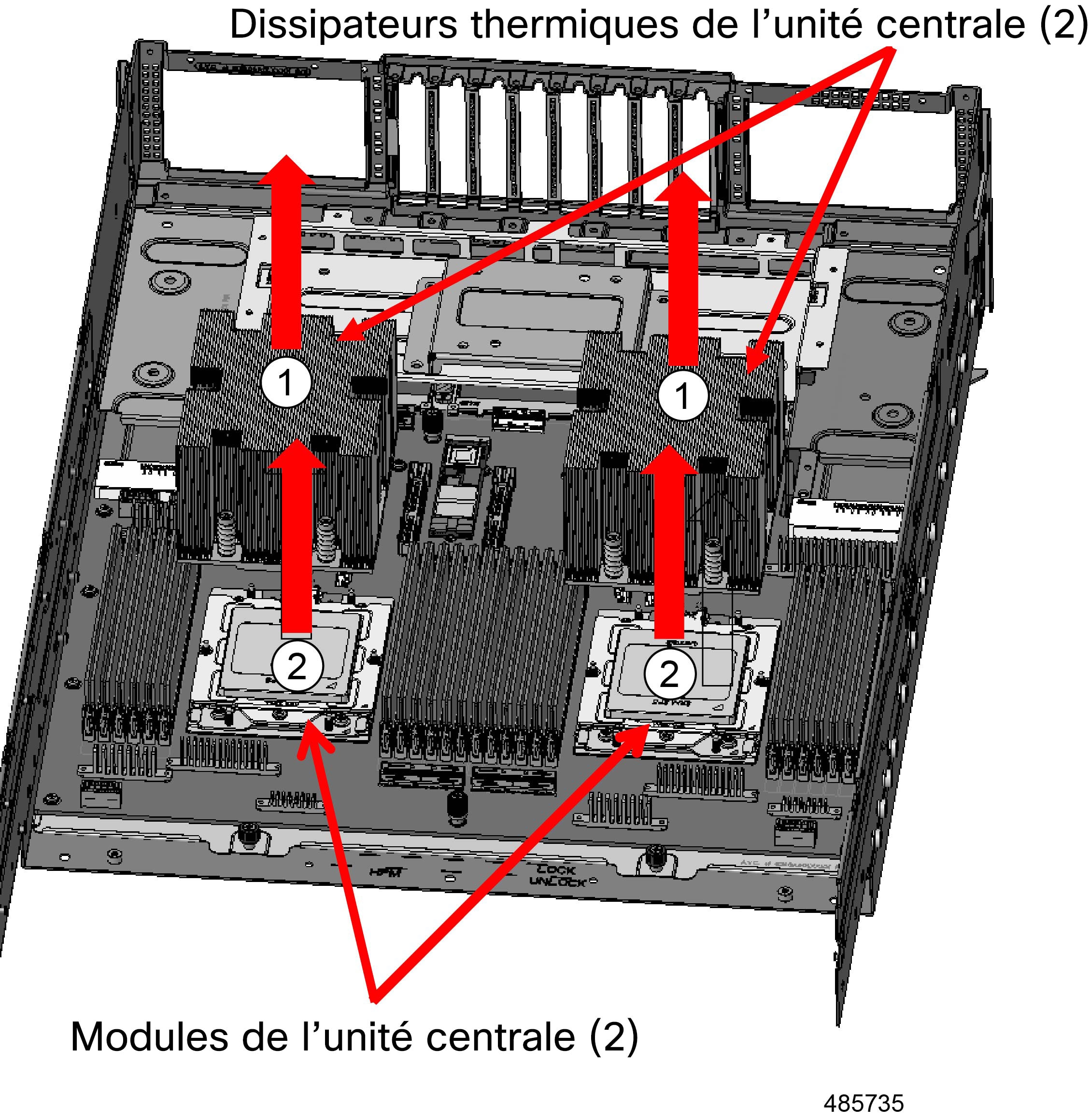

Illustration 37. Retrait des dissipateurs thermiques

Prochaine étape

Recyclage de la carte mère et de la carte d'entrée/sortie SAS

Recyclage de la carte mère et de la carte d'entrée/sortie SAS

La carte mère principale du serveur et la carte d'entrée/sortie SAS sont connectées à la portion inférieure en tôle du serveur par les attaches suivantes :

  • 21 vis cruciformes M3 x 6 mm

  • Deux (2) vis de serrage cruciformes M3 x 5,5 mm

  • Deux (2) vis de serrage cruciformes M3 x 11,9 mm

Munissez-vous d’un tournevis cruciforme n° 2 avant de commencer cette procédure.

Avant de commencer


Avertissement

Pour les recycleurs seulement! Cette procédure n’est pas une approche standard sur site. Cette procédure s’adresse aux recycleurs qui récupèrent les composants électroniques en vue de les éliminer selon le processus adéquat, conformément aux réglementations locales en matière de respect de l’environnement et de traitement des déchets électroniques.

Procédure

Étape 1

Repérez les vis.

Illustration 38. Emplacement des vis

Indicateur

Fixation

Cercle bleu

Vis M3 x 6 mm (21)

Cercle rouge

Vis M3 x 5,5 mm (2)

Cercle jaune

Vis M3 x 11,9 mm (2)

Étape 2

À l'aide d'un tournevis, retirez toutes les vis et déconnectez les cartes de la tôle du serveur.

Recyclage du module HGBB

Voici la marche à suivre pour retirer la carte à circuits imprimés du plateau HGBB afin de le recycler.


Avertissement

Ce plateau est lourd! Ne tentez jamais de soulever ou de manipuler le plateau vous-même! Au lieu de cela, utilisez un appareil de levage, un cric ou tout autre appareil pour soulever et soutenir le plateau HGBB pendant que vous l’installez ou l’entretenez. Si vous devez soulever ou manipuler le plateau sans assistance mécanique, faites appel à deux personnes ou plus pour soulever et manipuler le serveur. Utilisez toujours des pratiques de levage sécuritaires lorsque vous levez ou déplacez le plateau HGBB.

Avant de commencer

Si vous ne l’avez pas encore fait, mettez le serveur hors tension.

Pour cette procédure, munissez-vous d’un tournevis cruciforme n° 2.

Procédure

Étape 1

Retirez le plateau HGBB.

  1. À l’aide du tournevis ou de vos doigts, desserrez les deux vis de serrage.

  2. Tirez sur la poignée du plateau HGBB pour le retirer du châssis principal.

    Illustration 39. Retrait du plateau HGBB

Étape 2

À l’aide d’un tournevis n° 2 ou de vos doigts, desserrez les deux vis de serrage.

Étape 3

Une fois les vis retirées, faites glisser le couvercle du tiroir vers l’arrière et vers le haut pour le détacher du plateau HGBB.

Illustration 40. Retrait du panneau d’accès HGBB

Étape 4

Retirez le support du plateau HGBB.

  1. À l’aide du tournevis ou de vos doigts, libérez le loquet de chaque côté du plateau.

  2. Retirez le support du plateau HGBB.

    Illustration 41. Retrait du support

Étape 5

Retirez le module HGBB du plateau.

  1. À l’aide d’un tournevis cruciforme, desserrez les vis imperdables.

    Illustration 42. Desserrement des vis

Étape 6

Saisissez les poignées intégrées et retirez le module HGBB du plateau.

Illustration 43. Retrait du module HGBB

Étape 7

Recyclez le plateau et le module HGBB conformément aux réglementations locales en matière de recyclage et de traitement des déchets électroniques.

Recyclage la carte à circuits imprimés du plateau de l’unité centrale (UC)

Voici la marche à suivre pour retirer la carte à circuits imprimés du plateau HGBB afin de le recycler.


Avertissement

Ce plateau est lourd! Ne tentez jamais de soulever ou de manipuler le plateau vous-même! Au lieu de cela, utilisez un appareil de levage, un cric ou tout autre appareil pour soulever et soutenir le plateau HGBB pendant que vous l’installez ou l’entretenez. Si vous devez soulever ou manipuler le plateau sans assistance mécanique, faites appel à deux personnes ou plus pour soulever et manipuler le serveur. Utilisez toujours des pratiques de levage sécuritaires lorsque vous levez ou déplacez le plateau HGBB.

Avant de commencer

Si vous ne l’avez pas encore fait, mettez le serveur hors tension.

Pour cette procédure, utilisez un tournevis cruciforme n° 2 et un tournevis Torx T20 (pour les dissipateurs thermiques et les UC). Un tampon immobilisé ou un tampon de nettoyage pour processeur n’est pas obligatoire, mais sera utile pour enlever la pâte thermique entre l’UC et le dissipateur thermique.

Procédure

Étape 1

Retirez le plateau de l’UC.

  1. Desserrez les deux (2) vis de serrage.

  2. Tirez sur la poignée du plateau de l’UC pour le retirer du châssis principal.

    Illustration 44. Retrait du plateau de l’UC

Étape 2

Remplacez le plateau de l’UC :

  1. Insérez le plateau de l’UC dans le châssis principal.

  2. Poussez la poignée du tiroir vers l’arrière jusqu’à ce qu’elle s’enclenche.

  3. Serrez les deux (2) vis de serrage pour fixer le plateau de l’UC au châssis principal.

    Illustration 45. Remplacement du plateau de l’UC

Étape 3

Retirez le panneau d’accès du plateau.

  1. À l’aide d’un tournevis cruciforme ou de vos doigts, desserrez les vis de serrage.

  2. Faites glisser le panneau d’accès vers l’arrière et vers le haut pour le détacher du plateau.

    Illustration 46. Retrait du panneau d’accès du plateau de l’UC

Étape 4

Retirez la grille d’aération.

  1. À l’aide du tournevis, retirez les huit vis.

    Illustration 47. Emplacement des vis

  2. Saisissez la grille d’aération et soulevez-la pour la détacher du plateau.

    Illustration 48. Retrait de la grille d’aération

Étape 5

Retirez le module HIB.

  1. Débranchez les câbles de données.

    Illustration 49. Déconnexion des câbles

  2. Débranchez le câble d’alimentation du module HIB.

    Illustration 50. Déconnexion du câble d’alimentation

  3. À l’aide d’un tournevis cruciforme, retirez les huit vis le long des parois latérales du plateau.

    Illustration 51. Emplacement des vis

  4. Débranchez le câble d’alimentation du module HIB.

    Illustration 52. Déconnexion du câble d’alimentation

  5. À l’aide d’un tournevis cruciforme, retirez les 25 vis.

    Illustration 53. Emplacement des vis

  6. Retirez le module HIB du support en tôle.

    Illustration 54. Retrait du module HIB du support

Étape 6

Retirez la carte d'entrée/sortie SAS.

  1. Débranchez le câble de données.

    Illustration 55. Déconnexion du câble

  2. À l’aide d’un tournevis cruciforme, retirez les quatre vis.

    Illustration 56. Emplacement des vis

  3. Saisissez la carte d'entrée/sortie SAS et retirez-la de la tôle.

    Illustration 57. Retrait de la carte d'entrée/sortie SAS

Étape 7

Retirez la grille d’aération du milieu.

  1. À l’aide d’un tournevis cruciforme, retirez les 12 vis.

    Remarque



    Quatre vis (deux par côté) sont situées sur chaque paroi latérale du serveur.
    Illustration 58. Emplacement des vis

  2. Saisissez la grille d’aération du milieu et soulevez-la pour la détacher du serveur.

    Illustration 59. Retrait de la grille d’aération du milieu

Étape 8

Retirez le support de câble.

  1. Débranchez les câbles d’alimentation de la carte mère du plateau de l’UC.

    Illustration 60. Déconnexion des câbles

  2. Retirez le couvercle du support de câble (1) et les pinces de câble (2).

    Illustration 61. Retrait du couvercle du support de câbles et des pinces de câble

  3. À l’aide d’un tournevis cruciforme, desserrez les deux vis de serrage (1), puis enlevez les deux vis (2) et retirez le support de câble (3).

    Illustration 62. Emplacements des vis et du support de câble

Étape 9

Saisissez la grille d’aération du bas et soulevez-la pour la retirer.

Illustration 63. Retrait de la grille d’aération du bas

Étape 10

Retirez le dissipateur thermique du processeur.

  1. À l’aide d’un tournevis Torx T20, desserrez les vis du dissipateur thermique dans l’ordre indiqué.

    Illustration 64. Desserrement des vis du dissipateur thermique

  2. Avec précaution, saisissez le dissipateur thermique par les bords et levez-le pour le détacher du processeur.

    Illustration 65. Retrait du dissipateur thermique

  3. Répétez cette étape pour chaque autre dissipateur thermique dans le serveur.

Étape 11

Retirez le processeur.

  1. Desserrez la vis imperdable.

    Illustration 66. Desserrement de la vis

  2. Ouvrez la plaque du couvercle de l’unité centrale.

    Illustration 67. Ouverture du couvercle de l’unité centrale

  3. Retirez le processeur avec précaution.

    Illustration 68. Retrait du processeur

  4. Répétez cette étape pour chaque autre unité centrale dans le serveur.

Étape 12

Retirez le module DIMM

  1. Appuyez sur les pinces de rétention des deux côtés du logement DIMM pour les pousser vers l’extérieur.

  2. Saisissez le module DIMM et soulevez-le pour le retirer du logement.

    Illustration 69. Retrait du module DIMM

  3. Répétez cette étape pour chaque autre module DIMM dans le serveur.

Étape 13

Lorsque le module et la tôle sont séparés, recyclez-les conformément aux réglementations locales en matière de recyclage et de traitement des déchets électroniques.

Prochaine étape

Poursuivez le démontage du plateau pour le recycler par Recyclage des cartes à circuits imprimés PCIe.

Recyclage des cartes à circuits imprimés PCIe

Le plateau de l’UC contient plusieurs cartes à circuits imprimés PCIe. Utilisez la procédure suivante pour retirer les cartes à circuits imprimés PCIe et les recycler.

Recyclage des cartes à circuits imprimés PCIe

Le serveur comporte plusieurs cartes PCIe dans le plateau de l’UC. Vous pouvez suivre cette procédure pour les retirer afin de les recycler ou dans le cadre de la procédure globale de recyclage des cartes à circuits imprimés du plateau de l’UC.

Quelle que soit la façon dont vous utiliserez cette procédure, assurez-vous de vous conformer à toutes les lois en matière de recyclage et de traitement des déchets électroniques de votre région.

Avant de commencer

Si vous ne l’avez pas encore fait, retirez le couvercle supérieur du plateau de l’UC.

Un tournevis cruciforme n° 2 vous sera utile; munissez-vous-en avant d’entreprendre cette procédure.

Procédure

Étape 1

À l'aide d'un tournevis cruciforme, desserrez les deux vis de serrage (1) et les quatre vis (2) des huit bases CEM.

Illustration 70. Desserrement de la vis de serrage et des autres vis

Étape 2

Faites glisser le panneau d’accès BB CEM vers l’arrière et vers le haut pour le détacher du serveur.

Illustration 71. Retrait du panneau d’accès de la carte CEM

Étape 3

À l’aide d’un tournevis cruciforme, retirez les huit vis (1), puis retirez chaque carte PCIe du serveur.

Illustration 72. Emplacement des vis et retrait des cartes PCIe

Étape 4

Retirez le module d’extension CEM.

  1. À l’aide d’un tournevis cruciforme, desserrez la vis de serrage, puis les quatre vis.

    Illustration 73. Desserrement de la vis de serrage et emplacement des vis

  2. Saisissez le module d’extension CEM et sortez-le du serveur.

    Illustration 74. Retrait du module d’extension CEM (CEM droit)

  3. Répétez cette étape pour chaque module d’extension CEM.

Étape 5

Retirez les cartes PCIe du module d’extension CEM.

  1. Retirez les deux ou trois vis (selon le nombre de cartes PCIe installées).

  2. Retirez les cartes PCIe de l’assemblage du module d’extension.

    Illustration 75. Retrait des cartes PCIe

  3. Répétez cette étape pour chaque carte PCIe.

Étape 6

Retirez le module d’extension CEM.

  1. À l’aide d’un tournevis cruciforme, retirez les six vis.

    Illustration 76. Emplacement des vis

  2. Retirez le module d’extension CEM du support.

    Illustration 77. Retrait du module d’extension CEM

  3. Répétez cette étape pour l’autre carte d’extension CEM.

Étape 7

Retirez le module d’extension CEM 8X.

  1. À l’aide d’un tournevis, retirez les dix vis.

    Illustration 78. Emplacement des vis

  2. Débranchez le cordon d’alimentation du module CEM 8X.

    Illustration 79. Débranchement du cordon d’alimentation

Étape 8

Retrait de la barre transversale CEM

  1. Retirez les douze vis.

    Illustration 80. Emplacement des vis

  2. Saisissez la barre CEM et levez-la pour la retirer du serveur.

    Illustration 81. Retrait de la barre transversale CEM

Étape 9

Retirez le module DC-SCM.

  1. À l’aide d’un tournevis cruciforme ou de vos doigts, desserrez la vis de serrage.

  2. Retirez le module DC-SCM du serveur.

Illustration 82. Retrait du module DC-SCM

Étape 10

Retirez le module Dual M.2.

  1. À l’aide d’un tournevis cruciforme ou de vos doigts, desserrez la vis de serrage.

  2. Retirez le module Dual M.2 du serveur.

    Illustration 83. Retrait du module Dual M.2.

  3. (Facultatif) À l'aide d'un tournevis cruciforme, desserrez la vis.

    Illustration 84. Emplacement de la vis de retenue

  4. Retirez le disque SSD du module Dual M.2.

    Illustration 85. Retrait du disque SSD du module M.2.

Étape 11

Retirez le module NIC.

  1. À l’aide d’un tournevis ou de vos doigts, desserrez la vis.

  2. Appuyez sur l’éjecteur.

  3. Saisissez le module et faites-le glisser hors du serveur.

    Illustration 86. Retrait du module de carte réseau (NIC)

Étape 12

(Facultatif) Retirez le disque SSD de la carte mère.

  1. À l’aide d’un tournevis cruciforme, desserrez la vis.

    Illustration 87. Emplacement de la vis de retenue

  2. Retirez le module SSD de la carte mère.

    Illustration 88. Retrait du SSD de la carte mère

Étape 13

Retirez le support de l’unité centrale.

  1. À l’aide d’un tournevis, retirez les six vis.

    Quatre des six vis sont disposées par paires sur chaque paroi latérale.

    Illustration 89. Emplacement des vis

  2. À l’aide d’un tournevis, enlevez les vis et relâchez les broches d’arrêt pour retirer le support de l’UC.

    Illustration 90. Emplacement des vis et des broches d’arrêt

Étape 14

Retirez la carte mère.

  1. À l’aide du tournevis ou de vos doigts, desserrez les deux vis de serrage et détachez la carte mère du plateau de l’UC.

    Illustration 91. Emplacement des vis et retrait de la carte mère

  2. À l’aide d’un tournevis cruciforme, desserrez les deux vis de serrage, puis les 20 vis.

    Illustration 92. Emplacement des vis de serrage et des vis

  3. Saisissez la carte mère et le support et séparez-les.

    Illustration 93. Retrait de la carte mère du support

Étape 15

Recyclez la carte mère et toutes les autres pièces et composants réutilisables conformément aux réglementations locales en matière de recyclage et de traitement des déchets électronique.

Recyclage des blocs d’alimentation

Le serveur prend en charge deux types différents de blocs d’alimentation :

  • Six blocs d’alimentation de 54 V, 3000 W (N+2) (toutes les UGS)

  • Deux blocs d’alimentation de 12 V, 2700 W (N+1) (UGS de l’UE)

Les blocs d’alimentation sont des unités remplaçables sur site (FRU) qui peuvent être retirées du serveur pour être éliminées selon les règles en matière de recyclage et de traitement des déchets électroniques.

Procédure

Étape 1

Retirez les blocs d’alimentation du châssis du serveur.

Étape 2

Lorsque les blocs d’alimentation sont retirés du châssis, éliminez-les conformément aux réglementations locales en matière de recyclage et de traitement des déchets électroniques.

Retrait des disques SSD SAS ou NVMe

Le serveur stocke des données dans les disques SSD SAS ou NVMe montés à l’avant.

Utilisez cette procédure pour retirer les disques SSD afin de les recycler.

Avant de commencer

Cette procédure nécessite un accès à l’avant du serveur. Si vous n’avez pas encore retiré le panneau avant, faites-le maintenant.

Pour cette procédure, munissez-vous d’un tournevis cruciforme n° 2.

Procédure

Étape 1

Une fois le panneau avant retiré, enlevez le support de disque SSD SAS/NVMe du serveur.

  1. Appuyez sur le bouton du support pour dégager l’assemblage du châssis du serveur.

  2. Saisissez le panneau devant le support et tirez-le vers l’extérieur.

  3. Tirez doucement sur l’assemblage du support pour le sortir du serveur.

Illustration 94. Retrait d’un SSD

Étape 2

Retirez l’unité SAS/NVMe de l’assemblage du support.

  1. À l’aide d’un tournevis cruciforme, retirez les quatre vis.

  2. Retirez le disque SAS/NVMe du support.

Illustration 95. Emplacement des vis et retrait du disque SSD du support

Étape 3

Recyclez le disque SSD et le support conformément aux réglementations locales en matière de recyclage et de traitement des déchets électroniques.

Recyclage des cartes à circuits imprimés du châssis

Le châssis du serveur contient les cartes à circuits imprimés PCIe suivantes :

  • Système de distribution d’alimentation

  • Carte de plan intermédiaire

  • Module d’extension du ventilateur

  • Carte d'entrée/sortie sur site

Pour accéder à ces composants, vous devrez démonter le châssis. Vous pouvez suivre cette procédure pour démonter les composants principaux du châssis en tôle.

Pour recycler les cartes à circuits imprimés du châssis, réalisez ces tâches dans l’ordre.

Démontage du châssis

Suivez cette procédure pour retirer et recycler les cartes à circuits imprimés du châssis.

Avant de commencer

Pour cette procédure, munissez-vous d’un tournevis cruciforme n° 2.

Procédure

Étape 1

Retirez le panneau avant.

  1. Appuyez sur les loquets de dégagement avant.

  2. Désengagez le panneau avant.

  3. Retirez le panneau avant du serveur.

Illustration 96. Emplacement des loquets et désengagement du panneau avant

Étape 2

Retrait du ventilateur.

  1. Appuyez sur l’attache de fixation et retirez le ventilateur du module de ventilation.

    Illustration 97. Retrait du module de ventilation

  2. Répétez cette étape autant de fois que nécessaire pour retirer tous les ventilateurs.

Étape 3

Retirez l’assemblage du cadre avant.

  1. À l’aide d’un tournevis cruciforme, retirez les dix vis.

    Illustration 98. Emplacement des vis

  2. Déposez l’assemblage du cadre avant de l’assemblage du châssis principal.

    Illustration 99. Retrait du panneau avant

Étape 4

Recyclez les pièces en tôle conformément aux réglementations locales en matière de recyclage et de traitement des déchets électroniques.

Prochaine étape

Poursuivez le démontage. Accédez à Recyclage des cartes à circuits imprimés du châssis.

Recyclage des cartes à circuits imprimés du châssis

Suivez cette procédure pour retirer et recycler les cartes à circuits imprimés du châssis.

Avant de commencer

Pour cette procédure, munissez-vous d’un tournevis cruciforme n° 2.

Procédure

Étape 1

Si vous n’avez pas encore démonté le châssis principal, faites-le maintenant.

Accédez à Démontage du châssis.

Étape 2

Continuez le démontage en retirant le tableau du système de distribution de l’alimentation.

  1. À l'aide d'un tournevis, desserrez la vis de serrage et retirez le support de ventilateur 6056.

    Illustration 100. Emplacement de la vis de serrage

  2. Libérez le tableau du système de distribution de l’alimentation des trois montants de retenue (1) et retirez-le (2).

    Illustration 101. Emplacement des montants de retenue

  3. À l’aide d’un tournevis cruciforme, retirez les six vis.

    Illustration 102. Emplacement des vis

  4. Retirez le bâti de ventilateur 6056 du tableau de distribution de l’alimentation.

    Illustration 103. Retrait du support de ventilation

Étape 3

Retirez la carte du plan intermédiaire.

  1. Déconnectez le câble d’entrée/sortie avant de la carte de plan intermédiaire.

    Illustration 104. Déconnexion du câble de la carte du plan intermédiaire

  2. À l’aide d’un tournevis cruciforme, retirez les 28 vis.

    Illustration 105. Emplacement des vis

  3. Détachez la carte du plan intermédiaire.

    Illustration 106. Retrait de la carte du plan intermédiaire

Étape 4

Remplacez la carte du module d’extension du ventilateur.

  1. À l’aide d’un tournevis cruciforme, retirez les 16 vis.

    Illustration 107. Emplacement des vis

  2. Retirez le support du plan intermédiaire de l’assemblage du support avant.

    Illustration 108. Retrait du support de plan intermédiaire

  3. Retirez les seize vis (1) et retirez les modules d’extension du ventilateur du support du plan intermédiaire (2).

    Illustration 109. Emplacement des vis

  4. Retirez les quatre vis (1) et retirez le module d’extension du ventilateur du support (2).

    Illustration 110. Emplacement des vis

Étape 5

Retirez la carte d'entrée/sortie SAS.

  1. Déconnectez le câble d’entrée/sortie avant de la carte de plan intermédiaire.

    Illustration 111. Déconnectez le câble d’entrée/sortie de la carte de plan intermédiaire

  2. À l’aide d’un tournevis cruciforme, retirez les huit vis.

    Illustration 112. Emplacement des vis

  3. Retirez le support du câble d'entrée/sortie sur site.

    Illustration 113. Retrait du support du câble d'entrée/sortie sur site

  4. Détachez l’assemblage de la carte d'entrée/sortie de droite du châssis avant.

    Illustration 114. Retrait de l’assemblage de la carte d'entrée/sortie de droite

  5. Retirez les quatre vis (1) et détachez le support/couvercle de l’assemblage de la carte d'entrée/sortie de droite (2).

    Illustration 115. Retrait du support de l’assemblage de la carte d'entrée/sortie de droite

  6. À l’aide d’un tournevis cruciforme, retirez les deux vis.

    Illustration 116. Emplacement des vis

  7. Retirez la carte d’entrée-sortie sur site.

    Illustration 117. Retirez la carte d’entrée-sortie sur site

  8. Déconnectez le câble d’entrée/sortie avant de la carte de plan intermédiaire.

    Illustration 118. Déconnexion du câble d’entrée/sortie avant

  9. Déconnectez le câble d’entrée/sortie sur site avant de la carte.

    Illustration 119. Retrait du câble d'entrée/sortie sur site

Étape 6

Recyclez la carte d'entrée/sortie sur site et toutes les autres pièces et composants réutilisables conformément aux réglementations locales en matière de recyclage et de traitement des déchets électronique.

Recyclage des piles

Le serveur a une pile de l’horloge temps réel sur la carte mère. Il s’agit d’une pile bouton au lithium (CR2032) qui permet la conservation des paramètres système lorsque le serveur est déconnecté de l’alimentation. La pile se trouve dans une attache horizontale qui est fixée à la carte mère principale.

La pile n’est pas une unité remplaçable sur site (FRU). Retirez-la donc à des fins de recyclage uniquement. Une fois la carte mère démontée, vous pouvez retirer la pile avec vos doigts. Aucun outil n’est requis.


Avertissement

Recycleurs : Ne déchiquetez pas la pile! Mettez au rebut la pile conformément aux réglementations en vigueur dans votre pays ou votre région.

Procédure

Étape 1

Localisez la pile de l’horloge temps réel.

Illustration 120. Emplacement de la pile de l’horloge temps réel

Étape 2

Retirez la pile de l'horloge.

  1. Poussez le loquet de la pile vers l’extérieur.

  2. Lorsque la pile sort de la pince, saisissez-la, puis retirez-la.

    Illustration 121. Retrait de la pile de l'horloge

Étape 3

Recyclez la pile (sans la déchiqueter) conformément aux réglementations locales en matière de recyclage et de traitement des déchets électroniques.
