Guide de configuration et de déploiement pour la haute disponibilité du logiciel MSE version 8.0
Table des matières
Introduction
Ce document décrit les directives de configuration et de déploiement, ainsi que des conseils de dépannage pour ceux qui ajoutent le moteur de services de mobilité (MSE) à haute disponibilité (HA) et exécutent des services sensibles au contexte et/ou un système de prévention des intrusions sans fil adaptatif (AwIPS) à un réseau local sans fil unifié (WLAN) Cisco. L'objectif de ce document est d'expliquer les directives pour MSE HA et de fournir des scénarios de déploiement de HA pour MSE.
Informations générales
MSE est une plate-forme capable d'exécuter plusieurs services associés. Ces services offrent une fonctionnalité de service de haut niveau. Par conséquent, il est essentiel de tenir compte de la haute disponibilité afin de maintenir la plus grande confiance dans les services.
Lorsque la haute disponibilité est activée, chaque MSE actif est sauvegardé par une autre instance inactive. MSE HA présente le moniteur d'intégrité dans lequel il configure, gère et surveille la configuration de haute disponibilité. Un battement de coeur est maintenu entre le MSE principal et le MSE secondaire. Le moniteur d'intégrité est responsable de la configuration de la base de données, de la réplication des fichiers et de la surveillance de l'application. Lorsque le MSE principal tombe en panne et que le MSE secondaire prend le relais, l'adresse virtuelle du MSE principal est commutée de manière transparente.
Cette configuration (voir Figure 1) illustre un déploiement WLAN Cisco type qui inclut Cisco MSE activé pour la haute disponibilité.
La prise en charge de la haute disponibilité est disponible sur MSE-3310, MSE-3350/3355, 3365 et Virtual Appliance sur ESXi.
Figure 1. Déploiement de MSE en haute disponibilité
Directives et restrictions
Les informations ci-dessous concernent l'architecture MSE HA :
-
L'appliance virtuelle MSE prend en charge seulement 1:1 HA
-
Un MSE secondaire peut prendre en charge jusqu'à deux MSE principaux. Voir la matrice de couplage HA (figures 2 et 3)
-
HA prend en charge les connexions réseau et directes
-
Seule la redondance de couche 2 MSE est prise en charge. Les adresses IP du moniteur d'intégrité et les adresses IP virtuelles doivent se trouver sur le même sous-réseau et être accessibles à partir de la redondance de couche 3 du système de contrôle du réseau (NCS)
-
Les adresses IP du moniteur d'intégrité et virtuelles doivent être différentes
-
Vous pouvez utiliser le basculement manuel ou automatique
-
Vous pouvez utiliser la restauration automatique ou manuelle
-
Les MSE principal et secondaire doivent être sur la même version logicielle
-
Chaque MSE principal actif est sauvegardé par une autre instance inactive. Le MSE secondaire devient actif uniquement après le lancement de la procédure de basculement.
-
La procédure de basculement peut être manuelle ou automatique
-
Il existe une instance de logiciel et de base de données pour chaque MSE principal enregistré.
Figure 2. Matrice de jumelage de prise en charge MSE HA
La ligne de base de cette matrice est que l'instance secondaire doit toujours avoir des spécifications égales ou élevées par rapport à l'instance principale, qu'il s'agisse d'appliances ou de machines virtuelles.
Le MSE-3365 peut uniquement être associé à un autre MSE-3365. Aucune autre combinaison n'est testée/prise en charge.
Figure 3. Matrice d'appariement N:1 MSE HA
Scénario de configuration HA pour l'appliance virtuelle MSE (connecté au réseau)
Cet exemple montre la configuration de haute disponibilité pour l'appliance virtuel MSE (VA) (voir figure 4). Pour ce scénario, les paramètres suivants sont configurés :
-
VA MSE principal :
Virtual IP – [10.10.10.11] Health Monitor interface (Eth0) – [10.10.10.12]
-
VA MSE secondaire :
Virtual IP – [None] Health Monitor interface (Eth0) – [10.10.10.13]
Figure 4. Appareil virtuel MSE dans HA
Référez-vous à la documentation Cisco sur MSE Virtual Appliance pour plus d'informations.
Voici les étapes générales :
-
Terminez l'installation VA pour MSE et vérifiez que tous les paramètres réseau sont respectés, comme indiqué dans l'image.
-
Paramètres de configuration via l'Assistant de configuration lors de la première connexion, comme indiqué dans l'image.
-
Saisissez les entrées requises (nom d'hôte, domaine, etc.). Entrez YES à l'étape de configuration de la haute disponibilité.
-
Saisissez ces informations et comme indiqué dans les images.
-
Sélectionnez Rôle - [1 pour Principal].
-
Interface du Moniteur d'intégrité - [eth0]*
*Paramètres réseau mappés sur la carte réseau 1
-
-
Sélectionnez interface de connexion directe [none] comme indiqué dans l'image.
-
Entrez ces informations et comme le montre l'image :
-
Adresse IP virtuelle : [10.10.10.11]
-
Masque réseau - [255.255.255.0]
-
Démarrer MSE en mode de récupération - [Non]
-
-
Entrez ces informations et comme le montre l'image :
-
Configurer Eth0 - [Oui]
-
Entrez l'adresse IP Eth0 : [10.10.10.12]
-
Masque réseau - [255.255.255.0]
-
Passerelle par défaut - [10.10.10.1]
-
-
La deuxième interface Ethernet (Eth1) n'est pas utilisée.
Configurez l'interface eth1 - [skip] comme indiqué dans l'image.
-
Poursuivez l'exécution de l'Assistant de configuration comme illustré dans les images.
-
Il est essentiel d'activer le serveur NTP afin de synchroniser l'horloge.
-
Le fuseau horaire préféré est UTC.
Voici un résumé de la configuration principale de MSE VA :
-------BEGIN-------- Role=1, Health Monitor Interface=eth0, Direct connect interface=none Virtual IP Address=10.10.10.11, Virtual IP Netmask=255.255.255.0 Eth0 IP address=10.10.10.12, Eth0 network mask=255.0.0.0 Default Gateway=10.10.10.1 -------END--------
-
-
Entrez yes pour confirmer que toutes les informations de configuration sont correctes, comme indiqué dans l'image.
-
Un redémarrage est recommandé après la configuration, comme indiqué dans l'image.
-
Après un redémarrage, démarrez les services MSE avec les commandes /etc/init.d/msed start ou service msed start comme illustré dans l'image.
-
Une fois que tous les services ont démarré, vérifiez que les services MSE fonctionnent correctement avec la commande getserverinfo.
L'état de l'opération doit être Up comme indiqué dans l'image.
Configuration du MSE secondaire
Les étapes suivantes font partie de la configuration de l'appliance virtuelle MSE secondaire :
-
Une fois la nouvelle installation terminée, la connexion initiale lance l'Assistant de configuration. Entrez ces informations comme indiqué dans l'image :
-
Configurer la haute disponibilité - [Oui]
-
Sélectionnez le rôle - [2] qui indique Secondaire
-
Interface du moniteur d'intégrité - [eth0] identique à l'interface principale
-
-
Entrez les informations comme indiqué dans l'image :
-
Connexion directe - [Aucun]
-
Adresse IP eth0 - [10.10.10.13]
-
Masque réseau - [255.255.255.0]
-
Passerelle par défaut - [10.10.10.1]
-
-
Configurez l'interface eth1 - [Skip] comme indiqué dans l'image.
-
Définissez le fuseau horaire - [UTC] comme indiqué dans l'image.
-
Activez le serveur NTP comme indiqué dans l'image.
-
Exécutez les étapes restantes de l'Assistant de configuration et confirmez les informations de configuration afin d'enregistrer la configuration comme indiqué dans l'image.
-
Redémarrez et démarrez les services de la même manière que les étapes précédentes pour le MSE principal, comme indiqué dans l'image.
Gestion à partir de Cisco Prime NCS (ou Prime Infrastructure)
Les étapes suivantes indiquent comment ajouter l'appliance virtuelle MSE principale et secondaire au NCS. Suivez le processus normal d'ajout d'un MSE au NCS. Reportez-vous au guide de configuration pour obtenir de l'aide.
-
Dans le NCS, accédez à Systems > Mobility Services et choisissez Mobility Services Engines comme indiqué dans l'image.
-
Dans le menu déroulant, sélectionnez Add Mobility Services Engine. Cliquez ensuite sur Go comme indiqué dans l'image.
-
Suivez l'assistant de configuration NCS pour MSE. Dans le scénario de ce document, les valeurs sont les suivantes :
-
Saisissez le nom du périphérique, par ex. [MSE1]
-
Adresse IP - [10.10.10.12]
-
Nom d'utilisateur et mot de passe (par configuration initiale)
-
Cliquez sur Next comme indiqué dans l'image.
-
-
Ajoutez toutes les licences disponibles, puis cliquez sur Next comme indiqué dans l'image.
-
Sélectionnez MSE services, puis cliquez sur Next comme indiqué dans l'image.
-
Activez les paramètres de suivi, puis cliquez sur Next comme indiqué dans l'image.
-
Il est facultatif d'attribuer des mappages et de synchroniser les services MSE. Cliquez sur Done afin de compléter l'ajout du MSE au NCS et comme indiqué dans les images.
Ajout du MSE secondaire à Cisco Prime NCS
La capture d'écran suivante montre que l'appliance virtuelle MSE principale a été ajoutée. Maintenant, complétez ces étapes afin d'ajouter l'appliance virtuelle MSE secondaire :
-
Localisez la colonne Secondary Server, puis cliquez sur le lien à configurer comme indiqué dans l'image.
-
Ajoutez l'appliance virtuelle MSE secondaire avec la configuration de ce scénario :
-
Nom du périphérique secondaire : [mse2]
-
Adresse IP secondaire : [10.10.10.13]
-
Mot de passe secondaire* - [par défaut ou à partir du script de configuration]
-
Type de basculement* - [Automatique ou Manuel]
-
Type de secours*
-
Attente de basculement longue*
-
Cliquez sur Save.
*Cliquez sur l'icône d'informations ou reportez-vous à la documentation MSE, si nécessaire.
-
-
Cliquez sur OK lorsque le NCS vous invite à associer les deux MSE, comme illustré dans l'image.
Le NCS prend quelques secondes pour créer la configuration comme indiqué dans l'image.
Le NCS vous demande si l'appliance virtuelle MSE secondaire nécessite une licence d'activation (L-MSE-7.0-K9), comme illustré dans l'image.
-
Cliquez sur OK et localisez le fichier de licence afin d'activer le secondaire comme indiqué dans l'image.
-
Une fois que l'appliance virtuelle MSE secondaire a été activée, cliquez sur Save pour terminer la configuration comme indiqué dans l'image.
-
Accédez à NCS > Mobility Services > Mobility Services Engine.
Le NCS affiche cet écran où le MSE secondaire apparaît dans la colonne Serveur secondaire :
-
Pour afficher l'état de haute disponibilité, accédez à NCS > Services > High Availability comme indiqué dans l'image.
Dans l'état HA, vous pouvez voir l'état actuel et les événements par la paire MSE et comme illustré dans l'image.
La configuration de la synchronisation initiale et de la réplication des données peut prendre quelques minutes. Le NCS fournit l'indication du pourcentage de progression jusqu'à ce que la paire haute disponibilité soit entièrement active, comme indiqué précédemment et comme illustré dans l'image.
gethainfo est une nouvelle commande introduite avec la version 7.2 du logiciel MSE qui concerne HA. Ce résultat montre les paramètres principal et secondaire :
[root@mse1 ~]#gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.10.10.12 Virtual IP Address: 10.10.10.11 Version: 7.2.103.0 UDI: AIR-MSE-VA-K9:V01:mse1 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.10.10.13 Virtual IP Address: 10.10.10.11 Version: 7.2.103.0 UDI: AIR-MSE-VA-K9:V01:mse2_666f2046-5699-11e1-b1b1-0050568901d9 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: PRIMARY_ACTIVE [root@mse2 ~]#gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.10.10.13 Virtual IP Address: Not Applicable for a secondary Version: 7.2.103.0 UDI: AIR-MSE-VA-K9:V01:mse2 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.10.10.12 Virtual IP Address: 10.10.10.11 Version: 7.2.103.0 UDI: AIR-MSE-VA-K9:V01:mse1_d5972642-5696-11e1-bd0c-0050568901d6 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: SECONDARY_ACTIVE
Configuration haute disponibilité avec connexion directe
Network Connected MSE HA utilise le réseau, tandis que la configuration Direct Connect facilite l'utilisation d'une connexion par câble directe entre les serveurs MSE principal et secondaire. Cela permet de réduire les temps de latence des temps de réponse des pulsations, de réplication des données et de détection des pannes. Dans ce scénario, un MSE physique principal se connecte à un MSE secondaire sur l’interface eth1, comme illustré à la figure 5. Notez que Eth1 est utilisé pour la connexion directe. Une adresse IP est requise pour chaque interface.
Figure 5 : MSE HA avec connexion directe
-
Configurez le MSE principal.
Résumé de la configuration du script de configuration :
-------BEGIN-------- Host name=mse3355-1 Role=1 [Primary] Health Monitor Interface=eth0 Direct connect interface=eth1 Virtual IP Address=10.10.10.14 Virtual IP Netmask=255.255.255.0 Eth1 IP address=1.1.1.1 Eth1 network mask=255.0.0.0 Default Gateway =10.10.10.1 -------END--------
-
Configurez le MSE secondaire.
Résumé de la configuration du script de configuration :
-------BEGIN-------- Host name=mse3355-2 Role=2 [Secondary] Health Monitor Interface=eth0 Direct connect interface=eth1 Eth0 IP Address 10.10.10.16 Eth0 network mask=255.255.255.0 Default Gateway=10.10.10.1 Eth1 IP address=1.1.1.2, Eth1 network mask=255.0.0.0 -------END--------
-
Ajoutez le MSE principal au NCS comme illustré dans l'image. (voir les exemples précédents ou reportez-vous au guide de configuration).
-

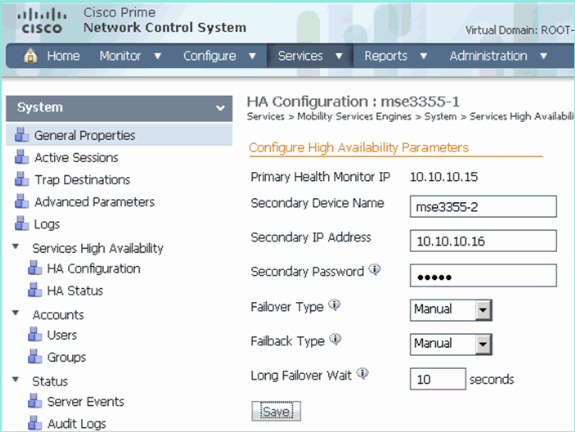

Afin de configurer le MSE secondaire, naviguez vers NCS > configure Secondary Server.
-
Entrez le nom du périphérique secondaire - [mse3355-2]
-
Adresse IP secondaire : [10.10.10.16]
-
Complétez les paramètres restants et cliquez sur Save comme indiqué dans l'image.
-
-
Cliquez sur OK afin de confirmer la paire des deux MSE comme montré dans l'image.
Le serveur NCS prend un moment pour ajouter la configuration du serveur secondaire comme indiqué dans l'image.
-
Lorsque vous avez terminé, apportez les modifications nécessaires aux paramètres de haute disponibilité. Cliquez sur Save (enregistrer), comme l’indique l’image.
-
Affichez l'état de haute disponibilité pour la progression en temps réel de la nouvelle paire de haute disponibilité MSE comme illustré dans l'image.
-
Accédez à NCS > Services > Mobility Services > Mobility Services Engines, confirmez que la haute disponibilité MSE (connexion directe) est ajoutée au NCS comme indiqué dans l'image.
-
Depuis la console, la confirmation peut également être vue avec la commande gethainfo.
Voici le résultat principal et secondaire :
[root@mse3355-1 ~]#gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.10.10.15 Virtual IP Address: 10.10.10.14 Version: 7.2.103.0 UDI: AIR-MSE-3355-K9:V01:KQ37xx Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.10.10.16 Virtual IP Address: 10.10.10.14 Version: 7.2.103.0 UDI: AIR-MSE-3355-K9:V01:KQ45xx Failover type: Automatic Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: Yes Heartbeat status: Up Current state: PRIMARY_ACTIVE [root@mse3355-2 ~]#gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.10.10.16 Virtual IP Address: Not Applicable for a secondary Version: 7.2.103.0 UDI: AIR-MSE-3355-K9:V01:KQ45xx Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.10.10.15 Virtual IP Address: 10.10.10.14 Version: 7.2.103.0 UDI: AIR-MSE-3355-K9:V01:KQ37xx Failover type: Automatic Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: Yes Heartbeat status: Up Current state: SECONDARY_ACTIVE
Scénario de configuration haute disponibilité pour l'appliance physique MSE
Selon la matrice d'appariement, le maximum dans la configuration haute disponibilité est de 2:1. Ceci est réservé au MSE-3355, qui, en mode secondaire, peut prendre en charge un MSE-3310 et un MSE-3350. La connexion directe n'est pas applicable dans ce scénario.
-
Configurez chacun de ces MSE pour illustrer le scénario 2:1 HA :
MSE-3310 (Primary1) Server role: Primary Health Monitor IP Address (Eth0): 10.10.10.17 Virtual IP Address: 10.10.10.18 Eth1 – Not Applicable MSE-3350 (Primary2) Server role: Primary Health Monitor IP Address: 10.10.10.22 Virtual IP Address: 10.10.10.21 Eth1 – Not Applicable MSE-3355 (Secondary) Server role: Secondary Health Monitor IP Address: 10.10.10.16 Virtual IP Address: Not Applicable for a secondary
-

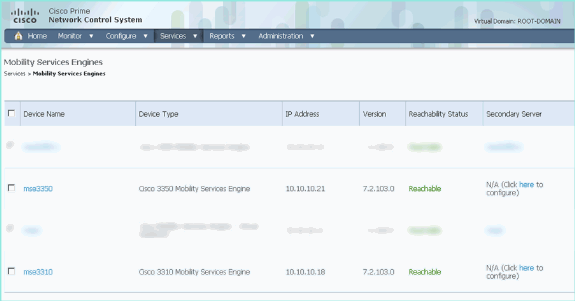

Une fois tous les MSE configurés, ajoutez Primary1 et Primary2 au NCS, comme indiqué dans l’image.
-
Cliquez pour configurer le serveur secondaire (comme indiqué dans les exemples précédents). Commencez par l'un des principaux MSE comme illustré dans l'image.
-

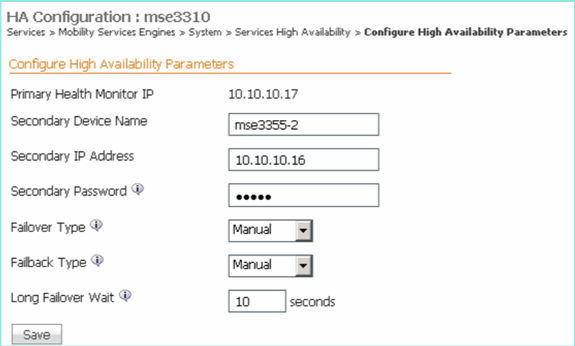

Entrez les paramètres du MSE secondaire :
-
Nom du périphérique secondaire : par exemple, [mse-3355-2]
-
Adresse IP secondaire : [10.10.10.16]
-
Renseignez les autres paramètres.
-
Cliquez sur Save (enregistrer), comme l’indique l’image.
-
-
Patientez quelques instants pour que la première entrée secondaire soit configurée comme indiqué dans l'image.
-
Vérifiez que le serveur secondaire est ajouté pour le premier MSE principal comme indiqué dans l'image.
-
Répétez les étapes 3 à 6 pour le second MSE principal comme indiqué dans l'image.
-
Finalisez avec les paramètres de haute disponibilité pour le deuxième MSE principal comme indiqué dans l'image.
-
Enregistrez les paramètres comme indiqué dans l'image.
-
Vérifiez l'état de progression de chaque MSE principal comme indiqué dans l'image.
-
Vérifiez que les MSE principal1 et principal2 sont configurés avec un MSE secondaire, comme illustré dans l'image.
-

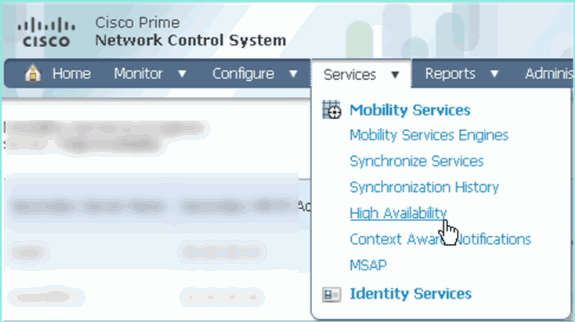

Accédez à NCS > Services > Mobility Services, choisissez High Availability comme indiqué dans l'image.
Notez que le rapport 2:1 est confirmé pour le MSE-3355 comme secondaire pour les MSE-3310 et MSE-3350, comme illustré dans l'image.
Voici un exemple de sortie de la configuration de la haute disponibilité à partir de la console des trois MSE lorsque la commande gethainfo est utilisée :
[root@mse3355-2 ~]#gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.10.10.16 Virtual IP Address: Not Applicable for a secondary Version: 7.2.103.0 UDI: AIR-MSE-3355-K9:V01:KQ45xx Number of paired peers: 2 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.10.10.22 Virtual IP Address: 10.10.10.21 Version: 7.2.103.0 UDI: AIR-MSE-3350-K9:V01:MXQ839xx Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: SECONDARY_ACTIVE ---------------------------- Peer configuration#: 2 ---------------------------- Health Monitor IP Address 10.10.10.17 Virtual IP Address: 10.10.10.18 Version: 7.2.103.0 UDI: AIR-MSE-3310-K9:V01:FTX140xx Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos4 Instance database port: 1525 Dataguard configuration name: dg_mse4 Primary database alias: mseop4s Direct connect used: No Heartbeat status: Up Current state: SECONDARY_ACTIVE
La validation finale de la haute disponibilité dans le NCS indique que le MSE-3310 et le MSE-3350 sont tous deux entièrement actifs, comme illustré dans les images.
Vérifier
Aucune procédure de vérification n'est disponible pour cette configuration.
Dépannage de base de MSE HA
Cette section fournit des informations que vous pouvez utiliser pour dépanner votre configuration.
Lorsque vous ajoutez le MSE secondaire, une invite s'affiche, comme illustré dans l'image.
C'est possible, il y a eu un problème pendant le script de configuration.
-
Exécutez la commande getserverinfo afin de vérifier les paramètres réseau appropriés.
-
Il est également possible que les services n'aient pas démarré. Exécutez la commande /init.d/msed start.
-
Exécutez à nouveau le script de configuration si nécessaire (/mse/setup/setup.sh) et enregistrez à la fin.
La VA pour MSE nécessite également une licence d'activation (L-MSE-7.0-K9). Sinon, le NCS vous invite à ajouter l'appliance virtuelle MSE secondaire. Procurez-vous et ajoutez la licence d'activation pour l'appliance virtuelle MSE comme illustré dans l'image.
Si vous changez de rôle de haute disponibilité sur le MSE, assurez-vous que les services sont complètement arrêtés. Par conséquent, arrêtez les services avec la commande /init.d/msed stop, puis exécutez à nouveau le script de configuration (/mse/setup/setup.sh) comme indiqué dans l'image.
Exécutez la commande gethainfo afin d'obtenir des informations de haute disponibilité sur MSE. Cette section fournit des informations utiles pour le dépannage ou la surveillance de l'état et des modifications de haute disponibilité.
[root@mse3355-2 ~]#gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.10.10.16 Virtual IP Address: Not Applicable for a secondary Version: 7.2.103.0 UDI: AIR-MSE-3355-K9:V01:KQ45xx Number of paired peers: 2 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.10.10.22 Virtual IP Address: 10.10.10.21 Version: 7.2.103.0 UDI: AIR-MSE-3350-K9:V01:MXQ839xx Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: SECONDARY_ACTIVE ---------------------------- Peer configuration#: 2 ---------------------------- Health Monitor IP Address 10.10.10.17 Virtual IP Address: 10.10.10.18 Version: 7.2.103.0 UDI: AIR-MSE-3310-K9:V01:FTX140xx Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos4 Instance database port: 1525 Dataguard configuration name: dg_mse4 Primary database alias: mseop4s Direct connect used: No Heartbeat status: Up Current state: SECONDARY_ACTIVE
En outre, le NCS HA View est un excellent outil de gestion afin d'obtenir une visibilité sur la configuration HA pour MSE comme illustré dans l'image.
Scénario de basculement/restauration
La situation en cas de basculement/re-basculement manuel uniquement, pour un meilleur contrôle.
Le principal est activé, le secondaire est prêt à prendre le relais
Une fois la haute disponibilité MSE configurée et opérationnelle, l'état sur Prime comme indiqué dans les images :
Voici les informations getserverinfo et gethainfo du MSE principal :
[root@NicoMSE ~]# getserverinfo Health Monitor is running Retrieving MSE Services status. MSE services are up, getting the status ------------- Server Config ------------- Product name: Cisco Mobility Service Engine Version: 8.0.110.0 Health Monitor Ip Address: 10.48.39.238 High Availability Role: 1 Hw Version: V01 Hw Product Identifier: AIR-MSE-VA-K9 Hw Serial Number: NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 HTTPS: null Legacy Port: 8001 Log Modules: -1 Log Level: INFO Days to keep events: 2 Session timeout in mins: 30 DB backup in days: 2 ------------- Services ------------- Service Name: Context Aware Service Service Version: 8.0.1.79 Admin Status: Disabled Operation Status: Down Service Name: WIPS Service Version: 3.0.8155.0 Admin Status: Enabled Operation Status: Up Service Name: Mobile Concierge Service Service Version: 5.0.1.23 Admin Status: Disabled Operation Status: Down Service Name: CMX Analytics Service Version: 3.0.1.68 Admin Status: Disabled Operation Status: Down Service Name: CMX Connect & Engage Service Version: 1.0.0.29 Admin Status: Disabled Operation Status: Down Service Name: HTTP Proxy Service Service Version: 1.0.0.1 Admin Status: Disabled Operation Status: Down -------------- Server Monitor -------------- Server start time: Sun Mar 08 12:40:32 CET 2015 Server current time: Sun Mar 08 14:04:30 CET 2015 Server timezone: Europe/Brussels Server timezone offset (mins): 60 Restarts: 1 Used Memory (MB): 197 Allocated Memory (MB): 989 Max Memory (MB): 989 DB disk size (MB): 17191 --------------- Active Sessions --------------- Session ID: 5672 Session User ID: 1 Session IP Address: 10.48.39.238 Session start time: Sun Mar 08 12:44:54 CET 2015 Session last access time: Sun Mar 08 14:03:46 CET 2015 ---------------------------- Default Trap Destinations ---------------------------- Trap Destination - 1 ----------------- IP Address: 10.48.39.225 Last Updated: Sun Mar 08 12:34:12 CET 2015 [root@NicoMSE ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.240 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: PRIMARY_ACTIVE
Et voici la même chose pour le MSE secondaire :
[root@NicoMSE2 ~]# getserverinfo Health Monitor is running Retrieving MSE Services status. MSE services are up and in DORMANT mode, getting the status ------------- Server Config ------------- Product name: Cisco Mobility Service Engine Version: 8.0.110.0 Health Monitor Ip Address: 10.48.39.240 High Availability Role: 2 Hw Version: V01 Hw Product Identifier: AIR-MSE-VA-K9 Hw Serial Number: NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 HTTPS: null Legacy Port: 8001 Log Modules: -1 Log Level: INFO Days to keep events: 2 Session timeout in mins: 30 DB backup in days: 2 ------------- Services ------------- Service Name: Context Aware Service Service Version: 8.0.1.79 Admin Status: Disabled Operation Status: Down Service Name: WIPS Service Version: 3.0.8155.0 Admin Status: Enabled Operation Status: Up Service Name: Mobile Concierge Service Service Version: 5.0.1.23 Admin Status: Disabled Operation Status: Down Service Name: CMX Analytics Service Version: 3.0.1.68 Admin Status: Disabled Operation Status: Down Service Name: CMX Connect & Engage Service Version: 1.0.0.29 Admin Status: Disabled Operation Status: Down Service Name: HTTP Proxy Service Service Version: 1.0.0.1 Admin Status: Disabled Operation Status: Down -------------- Server Monitor -------------- Server start time: Sun Mar 08 12:50:04 CET 2015 Server current time: Sun Mar 08 14:04:32 CET 2015 Server timezone: Europe/Brussels Server timezone offset (mins): 60 Restarts: null Used Memory (MB): 188 Allocated Memory (MB): 989 Max Memory (MB): 989 DB disk size (MB): 17191 [root@NicoMSE2 ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.48.39.240 Virtual IP Address: Not Applicable for a secondary Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: SECONDARY_ACTIVE
Basculement vers le secondaire
Afin de déclencher manuellement, vous allez dans la configuration MSE HA dans Prime Infrastructure et cliquez sur Switchover.
Très rapidement, le gethainfo sur les deux serveurs se tournera vers FAILOVER_INVOKED
gethainfo primaire :
[root@NicoMSE ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.240 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Down Current state: FAILOVER_INVOKED
gethainfo secondaire :
[root@NicoMSE2 ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.48.39.240 Virtual IP Address: Not Applicable for a secondary Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Down Current state: FAILOVER_INVOKED
Une fois le basculement terminé, l'image suivante s'affiche sur Prime :
Le gethainfo principal :
[root@NicoMSE ~]# gethainfo Health Monitor is not running. Following information is from the last saved configuration ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.240 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Last shutdown state: FAILOVER_ACTIVE
Secondaire :
[root@NicoMSE2 ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.48.39.240 Virtual IP Address: Not Applicable for a secondary Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Down Current state: FAILOVER_ACTIVE
À ce stade, le basculement est terminé et le MSE secondaire est entièrement en charge.
Il est à noter que les services sur le MSE principal s'arrêtent lorsque vous effectuez une commutation manuelle (afin de simuler un événement réel de MSE principal en panne)
Si vous réactivez le principal, son état sera « TERMINÉ ». C'est normal et le secondaire est toujours le responsable et affiche "FAILOVER_ACTIVE"
Retour au niveau principal
Avant de procéder à la restauration, vous devez réactiver le serveur principal.
Son état est alors "TERMINATED" :
[root@NicoMSE ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.240 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Down Current state: TERMINATED
Lorsque vous appelez le re-basculement à partir de Prime, les deux noeuds passent en mode « FAILBACK ACTIVE », qui n'est pas l'état final (contrairement à « failover active »).
gethainfo primaire :
[root@NicoMSE ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.240 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Down Current state: FAILBACK_ACTIVE
gethainfo secondaire :
[root@NicoMSE2 ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.48.39.240 Virtual IP Address: Not Applicable for a secondary Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Down Current state: FAILBACK_ACTIVE
Prime montre cette image :
Lorsque le re-basculement est terminé mais que le secondaire est toujours occupé à transférer les données vers le primaire, le primaire affiche :
gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Primary Health Monitor IP Address: 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.240 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3s Instance database port: 1624 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: FAILBACK_COMPLETE
show secondaire :
[root@NicoMSE2 ~]# gethainfo Health Monitor is running. Retrieving HA related information ---------------------------------------------------- Base high availability configuration for this server ---------------------------------------------------- Server role: Secondary Health Monitor IP Address: 10.48.39.240 Virtual IP Address: Not Applicable for a secondary Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE2_1c6b1940-b6a5-11e4-b017-005056993b66 Number of paired peers: 1 ---------------------------- Peer configuration#: 1 ---------------------------- Health Monitor IP Address 10.48.39.238 Virtual IP Address: 10.48.39.224 Version: 8.0.110.0 UDI: AIR-MSE-VA-K9:V01:NicoMSE_b950a7c0-b68c-11e4-99d9-005056993b63 Failover type: Manual Failback type: Manual Failover wait time (seconds): 10 Instance database name: mseos3 Instance database port: 1524 Dataguard configuration name: dg_mse3 Primary database alias: mseop3s Direct connect used: No Heartbeat status: Up Current state: SECONDARY_ALONE
Prime à ce stade est comme le montre l'image :
Lorsque cette opération est terminée, tous les états reprennent leur état d'origine : L'état PRIMARY_ACTIVE, SECONDARY_ACTIVE et Prime HA s'affiche à nouveau comme un nouveau déploiement.
Matrice des états HA
| PRIMARY_ACTIVE | État du MSE principal lorsqu'il est principal, en charge et tout va bien |
| SECONDAIRE_ACTIF | État du MSE secondaire lorsqu'il est actif, mais pas en charge (le MSE principal est toujours actif), prêt à prendre le relais si nécessaire |
| BASCULEMENT_APPELÉ | Affiché sur les deux noeuds lorsque le basculement se produit, c'est-à-dire que le MSE secondaire démarre ses services en chargeant la base de données du MSE principal |
| BASCULEMENT_ACTIF | État final d'un basculement. Le MSE secondaire est considéré comme « opérationnel » et le MSE principal est en panne |
| TERMINATED (ANNULÉ) | État d'un noeud MSE qui est rétabli avec les services en service après avoir été arrêté et quand ce n'est pas le noeud responsable (donc il peut être l'état du principal quand les services sont redémarrés et que PI donne toujours le contrôle sur le MSE secondaire). Cela signifie également que la liaison haute disponibilité peut ne pas être active (si l'un des MSE redémarre par exemple ou n'est tout simplement pas pingable) |
| FAILBACK_ACTIVE | Contrairement au basculement, il ne s'agit pas de la phase finale du re-basculement. Cela signifie que le re-basculement a été invoqué et qu'il est en cours. La base de données est en cours de copie du secondaire vers le principal |
| FAILBACK_COMPLETE | État du noeud principal lorsqu'il est de nouveau responsable mais qu'il est toujours occupé à charger la base de données à partir du MSE secondaire |
| SECONDAIRE_SEUL | État du MSE secondaire lorsque le re-basculement est terminé et que le MSE principal est en charge, mais qu'il charge toujours les données |
| ARRÊT_GRACIEUX | État déclenché si vous redémarrez ou arrêtez manuellement les services sur l'autre MSE en cas de basculement/re-basculement automatique. Cela signifie qu'il ne prendra pas le relais puisque le temps d'arrêt a été provoqué manuellement |
Remarques et faits importants sur la haute disponibilité
- Il est très important de ne pas déclencher un re-basculement immédiatement après un basculement et vice-versa. Les bases de données ont besoin de 30 minutes pour se stabiliser
- Les fichiers de configuration HA sont base-ha-config.properties dans /opt/mse/health-monitor/resources/config/, mais ils ne sont pas destinés à être modifiés manuellement (utilisez plutôt setup.sh). Cependant, vous pouvez le voir en cas de doute
- La haute disponibilité n'est pas censée être interrompue manuellement. La seule façon propre de faire est de supprimer le MSE secondaire de Prime Infra. Toute autre méthode (exécution du fichier setup.sh sur l'ordinateur secondaire pour en faire un ordinateur principal, désinstallation, modification de l'adresse IP, etc.) entraîne l'interruption de la base de données et de l'ordinateur d'état et vous devrez probablement réinstaller les deux MSE
Dépannage de HA
Les journaux associés à la haute disponibilité sont enregistrés dans le répertoire /opt/mse/logs/hm avec health-monitor*.log comme fichier journal principal.
Problème : Le primaire et le secondaire sont actifs (Split brain condition)
1. Arrêtez l'interface IP virtuelle (VIP) sur le routeur secondaire. Il s’agit de eth0:1 si la configuration eth0:1 est désactivée
2. Redémarrez les services sur le MSE secondaire
arrêt sauté de service
service msed start
3. Vérifiez si le routeur secondaire a commencé à se synchroniser avec le routeur principal à partir de l'infrastructure Prime.
Problème : La synchronisation du secondaire avec le principal pour la haute disponibilité est bloquée à X % pendant une longue période
1. Arrêtez le service sur l'ordinateur secondaire
arrêt sauté de service
2. Retirez le /opt/mse/health-monitor/resources/config/advance-c
3. S'il y a encore des problèmes dans l'établissement de la haute disponibilité, elle pourrait être dans un état incohérent où nous devons tout supprimer sous le répertoire 'data' sur le secondaire en utilisant rm -rf /opt/data/*
4. Redémarrez l'ordinateur secondaire. Ajoutez-le de l'infrastructure Prime à l'infrastructure principale pour réinitialiser la haute disponibilité.
Problème : Impossible de supprimer le serveur secondaire de l'interface utilisateur après qu'il soit inaccessible
1. Arrêtez le service sur le routeur principal.
2. Retirez le /opt/mse/health-monitor/resources/config/advance-c
3. Redémarrez le service sur l'ordinateur principal.
4. Supprimez le MSE principal de PI et rajoutez-le.
Historique de révision
| Révision | Date de publication | Commentaires |
|---|---|---|
1.0 |
21-Apr-2016
|
Première publication |
CommentairesContacter Cisco
- Ouvrir un dossier d’assistance
- (Un contrat de service de Cisco est requis)
